Tip produs	Ferăstrău de banc pentru tăieri în unghi
Model	TU2000A
Tensiune nominală	220-240 V ~50 Hz
Putere nominală	S1: 1800 W, S6 20%: 2050 W
Viteză maximă de rotație	4500 min⁻¹
Diametrul discului	250 / 255 mm
Orificiul discului	30 mm
Grosimea discului	3,2 mm
Interval de rotire a mesei	±48°
Interval de înclinare a capului (vertical)	0° – 45°
Dimensiuni maxime de tăiere (înălțime x lățime)	70 x 340 mm (0°/0°)
Greutate netă / brută	14,5 kg / 16,5 kg
Clasa laser	2 (EN 60825-1:2014)
Lungime de undă a laserului	650 nm, putere <1 mW
Nivel de presiune acustică	LpA 98,8 dB(A)
Nivel de putere acustică	LwA 111,8 dB(A)
Clasă de protecție	II (izolație dublă)
Blocaj de transport	Știft de blocare a capului în poziția inferioară
Capac oscilant	Automică, protejează împotriva contactului cu discul
Indicator laser	Afișează linia de tăiere, activat separat
Sac de colectare a rumegușului	Pentru colectarea rumegușului și a prafului
Extensii pentru suport	Pentru sprijinirea pieselor lungi (2 buc.)
Dispozitiv de strângere pe masă	Pentru fixarea piesei de prelucrat
Întreținere	Curățați cu o cârpă uscată sau ușor umedă, nu folosiți solvenți
Reparații	Numai în service autorizat, folosind piese originale

Întrebări frecvente - TU2000A Tryton

Cum se blochează capul pentru transport?

Înainte de transport, poziționați capul în poziția inferioară și apăsați știftul de blocare (11) până la capăt pentru a bloca capul. Pentru a elibera, deplasați capul ușor în jos, trageți știftul și ridicați capul.

Cum se reglează unghiul de tăiere pe orizontală?

Slăbiți mânerul de reglare (36), apăsați pârghia de eliberare (35) și rotiți masa de lucru (25) la unghiul dorit (interval ±48°). Strângeți mânerul. Pentru reglarea rapidă la 0°, 15°, 22,5°, 30°, 45°, utilizați adânciturile de pe masă.

Cum se înlocuiește discul de tăiere?

Deconectați alimentarea. Cu ajutorul unei chei imbus de 4 mm, deșurubați șurubul de fixare a apărătorii (29), ridicați apărătoarea oscilantă. Apăsați butonul de blocare a arborelui (43) și deșurubați șurubul de strângere (44) cu cheia de 6 mm (filet stânga). Scoateți flanșa exterioară (45) și discul (7). Montarea se face în ordine inversă, respectând sensul de rotație.

Cum se activează laserul?

Apăsați comutatorul indicatorului laser (1). Fasciculul laser va indica linia de tăiere. Nu priviți în fascicul – acesta este un dispozitiv de clasă 2.

Ce echipament de protecție individuală este necesar?

Folosiți întotdeauna ochelari de protecție, căști de protecție și mască antipraf. La înlocuirea discului, se recomandă mănuși de protecție.

Cum se fixează corect piesa de prelucrat?

Utilizați dispozitivul de strângere pe masă (33) sau apăsați materialul contra ghidajului (24). Dacă nu este posibil, țineți mâinile la o distanță de minim 100 mm de disc. Nu tăiați piese mici care nu pot fi fixate în siguranță.

Ce faceți dacă discul se blochează în material?

Opriți ferăstrăul, țineți materialul până când discul se oprește complet, deconectați cablul de alimentare, apoi scoateți piesa blocată. Nu o scoateți până când discul nu s-a oprit – risc de recul.

Cum se curăță și se întreține ferăstrăul?

După utilizare, îndepărtați rumegușul și praful. Suflați orificiile de ventilație cu aer comprimat. Curățați părțile exterioare din plastic cu o cârpă umedă și un detergent ușor. Nu folosiți niciodată solvenți. Periodic, curățați orificiul laserului cu un bețișor și lichid pentru geamuri.

Ce discuri pot fi utilizate?

Numai discuri cu diametrul de 250–255 mm, orificiul de 30 mm și grosimea de 3,2 mm, cu viteză maximă de 4500 min⁻¹. Nu utilizați discuri HSS sau discuri de șlefuit. Verificați întotdeauna conformitatea sensului de rotație.

Cum se reglează limitatorul de adâncime pentru tăierea canalelor?

Puneți pârghia de oprire (39) în poziția de lucru. Slăbiți contrapiulița (40), rotiți șurubul limitator de adâncime (8) în sus, coborâți capul la adâncimea dorită, strângeți șurubul și contrapiulița. Efectuați tăierea cu avans (împingere).

MANUAL DE UTILIZARE TU2000A Tryton

Instrucțiuni de folosire

FIERĂSTRĂU PENTRU TĂIETURI ÎNCLINATE ......15

LT

Naudojimo instrukcija

KAMPINIS PJÜKLAS 24

CZ

Návod na obsluhu

POKOSOVÁ PILA 32

LV

Lietošanas instrukcija

LENKA ZAGIS 41

PL

ÎNAINTE DE UTILIZARE, CITITI ACESTE INSTRUCTIUNI. Păstrează instrucțiunile pentru o folosire viitoare. ATENTIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertismentelor de mai jos, poate duce la accidente și la electrocutare, incendiu și/sau la vătămări corporale.

Păstrează toate avertismentele și indicațiile referitoare la protecția muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul "unealtă electrică" înseamnă unealtă care este alimentată de la rețea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENTIE! Reguli generale de protecție a muncii.

Siguranța la locul de muncă:

a) La locul de muncă păstrează curățenie și bună iluminare. Zonele și bancurile de lucru aglomerate cheamă accidentele.
b) Nu utilizați unealta electrică în atmosferi explozive, formate din lichide inflamabile, gaze sau lichide. Unelata electrică produce scântei, care pot aprinde praful sau aburii.
c) Tineți copiii departe de locurile în care unealta electrică este folosită. Distragerea atenției poate duce la pierderea atenției asupra uneltei electrice.

ATENTIE! Reguli generale cu privire la utilizarea în siguranță a uneltei.

Siguranța electrică:

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecție. Nemodificarea ştecherelor și a prizelor miçsorează riscul de electrocutare.
b) Evitați să atingeți suprafața de împământenire sau conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală și frigidere. În cazul atingeri părților împământenite, crește riscul de electrocutare.
c) Nu expuneți sculele electrice în condiții de ploaie sau mediu umed. În caz de infiltratie cu apă, crește riscul de electrocutare.
d) Nu abuzați de cablurile de conectare. Nu folosiți cablul de alimentare la mutarea, tragerea uneltei sau tragerea ștecherului din priză. Păstrați cablul de alimentare departe de surse de căldură, ulei, muchii ascuțite sau părți în mișcare. Cablurile deteriorate sau încurate cresc riscul de electrocutare.
e) În cazul în care unealta electrică este folosită în aer liber, conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcționării în aer liber. Folosirea prelungitorului destinat funcționării în aer liber, miçsorează riscul de electrocutare.
f) În cazul în care unealta electrică este folosită în mediu umed, este inevitabilă, utilizarea unui dispozitiv de protecție împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micșorează riscul de electrocutare.

ATENTIE! Avertismente generale cu privire la siguranța folosirii uneltei.

Siguranță personală:

a) Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice reduse, senzoriale sau mentale, sau de persoane care nu au experiență sau nu cunosc echipamentul, cu excepția cazului în care are loc sub supraveghere sau în conformitate cu instrucția de folosire a echipamentului, de către o persoană responsabilă pentru siguranța lor.
b) Trebuie să fiți atent, să aveți grijă ce faceți și să păstrați bun simț în timpul folosirii uneltei electrice. Nu folosiți unealta electrică, când sunteți obosiți sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu unelata electrică poate cauza vătămări personale grave.
c) Folosiți echipament de protecție. Purtați întotdeauna ochelari de protecție. Folosind echipamentul de protecție cum ar fi masca de praf, pantofi cu anti-alunecare, caști sau protecție auditivă, micșorăți riscul de vătămare.
d) Evitați pornirea accidentală. Înainte de conectarea la sursa de alimentare și/sau înainte de conectarea bateriei și înainte de ridicarea sau mutarea uneltei asigurațivă că comutatorul uneltei electrice este în poziția oprită. Mutarea uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la rețeaua de alimentare în poziția pornită poate provoca un accident.
e) Înainte de pornirea uneltei electrice îndepărtați toate uneltele din apropiere. Lăsarea de unelte pe părțile de mișcare ale uneltei electrice poate duce la vătămări corporale.
f) Nu vă aplecați prea mult. Trebuie să stați sigur și să mențineți echilibrul. Acest lucru va permite un control mai bun asupra uneltei electrice în situații neașteptate.
g) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul strâns, hainele și mănușile departe de părțile în mișcare. Hainele largi, bijuteria sau părul lung se pot agăța de părțile în mișcare.
h) Dacă echipamentul este potrivit pentru conectarea extractorului de praf extern și a colectorului de praf, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.
i) Nu lăsați ca rutina dobândită în urma utilizării îndelungate a uneltei electrice să înlocuiască respectarea cu strictețe a regulilor de siguranță. Operarea neatentă a uneltei electrice poate provoca pagube considerabile sau leziuni corporale grave, într-o fractiune de secundă.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Utilizarea și îngrijirea uneltei electrice:

a) Nu supraîncărcați unealta electrică. Utilizați o unealtă electrică în funcție de puterea necesară muncii efectuate.

Unealta electrică corectă va permite o funcționare mai bună și este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu pornește și nu oprește unealta. Fiecare unealtă electrică care nu pornește sau nu se oprește este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare a uneltei electrice și/sau deconectați bateria înainte de orice setare, schimbare de părți sau depozitare. Aceste mijloace de protectie reduc riscul unei porniri accidentale a uneltei electrice.
d) Unealta electrică nefolosită trebuie depozitată departe de copii și nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucție de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de o persoană fără experiență.
e) Unelata electrică trebuie bine întreținută. Trebuie controlată alinierea sau bruierea pieselor în mișcare, ruperea pieselor și alți factori care pot avea influență la funcționarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreținerea necorespunzătoare a uneltei electrica.
f) Uneltele de tăiere trebuie să fie ascuțite și curate. Întreținerea părților ascuțite ale uneltelor de tăiere reduce riscul de blocare în material șiușurează folosirea.
g) Unealta electrică, echipamentul, uneltele de lucru, etc. trebuiec folosite în conformitate cu această instrucție, ținând cont de tipul și concondițiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinația, poate duce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
1) Transportul uneltei electric trebuie să aibă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.
m) Mânerele și suprafețele de prindere trebuie să fie mereu uscate, curate, să nu fie acoperite de ulei sau lubrifiant. Mânerele și suprafețele de prindere alunecoase nu permit ținerea sigură a uneltei electrice și nu permit controlul acesteia în situații neașteptate.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Repararea:

a) Repararea uneltei electrice trebuie efectuată de persoane calificate, care folosesc doar piese de schimb originale. Acest

lucru asigură că folosirea uneltei electrice va fi în siguranță.

b) Dacă cablul de alimentare este deteriorat, trebuie înlocuit cu unul nou la producător sau într-un unitate de reparații specială sau de către o persoană calificată, pentru a evita pericolele.

AVERTISMENT! FIERÄSTRÄU PENTRU TÄIETURI İNCLINATE, avertismente privitoare la siguranță:

1. Mențineți locul de muncă în ordine, fără materiale lăsate liber, de ex. rumeguș și așchii, și asigurați sursa de iluminat de sus sau local corespunzătoare. Locul de muncă neorganizat și slab luminat poate fi cauză de accidente.
2. Fierăstrăul oblic este destinat doar pentru tăiat lemn sau produse de proveniență lemnoasă. Nu utilizați fierăstrăul cu discuri abrazive pentru tăiat materiale feroase precum bare, tije, şuruburi, etc. Praful abraziv poate duce la blocarea pieselor în mișcare, de ex. carcasa pendulantă. Scânteile generate în timpul tăierii cu discul abraziv pot duce la aprinderea pieselor fabricate din plastic.
3. Nu îndepăratați bucățile tăiate, rumegușul etc. din zona de lucru a fierăstrăului, atunci când acesta este pornit. Setați mereu înainte capul la poziția de repaus și apoi opriți unealta electrică.
4. Nu folosiți unealta electrică în cazul în care cablul de alimentare al acesteia este deteriorat. Nu atingeți cablul deteriorat; în cazul în care acesta se deteriorează în timpul operării, trebuie să scoateți ștecherul din priză. Cablurile deteriorate cresc riscul de electrocutare.
5. Verificați dacă obiectul prelucrat nu prezintă corpuri străine, cum ar fi cuie, şuruburi, holtşuruburi etc., care pot deteriora discul și pot provoca avaria aparatului.
6. Folosiți de fiecare dată când este posibil cleme sau menghine pentru fixarea materialului prelucrat. În cazul în care materialul prelucrat este ținut cu mâna, aveți grijă ca mâna să se afle la o distanță de siguranță față de disc, minim 100 mm față de fiecare parte a discului. Nu folosiți fierăstrăul pentru a tăia piese prea mici care nu pot fi fixate cu cleme sau ținute cu mâna în condiții de siguranță. În cazul în care mâna operatorului se află prea aproape de discul de tăiere există riscul de apariție a leziunilor cauzate de contactul cu tăișul.
7. Materialul prelucrat trebuie imobilizat și blocat în clemă sau strâns simultan de ghidaj și masă. Nu apropiați materialul de prelucrat dinspre partea de jos a discului și nu tăiați ținând cu o singură mână. Piesa necontrolată sau mișcată poate fi aruncată cu viteză mare, ceea ce poate provoca leziuni.

8. Trebuie să purtați echipament corespunzător de protecție personală:

9. Protectie auditivă pentru diminua riscul de pierdere a auzului.

10. Ochelari de protectie pentru a diminua riscul de deteriorare a ochilor.
11. Măști de protecție pentru a diminua riscul de inhalare de praf.

12. Mănuși pentru operare discuri fierăstrău (în funcție de posibilități trebuie să transportați discurile în ambalaje) și materiale abrazive.

13. Deplasați fierăstrăul prin material cu o mișcare ușoară. Nu trageți fierăstrăul prin material. Pentru a efectua tăierea trebuie să ridicați capul de tăiere ridicându-l deasupra materialului destinat prelucrării, fără a tăia. Apoi porniți motorul, apăsați capul de tăiere pe masă și direcționați-l prin

material cu o mișcare ușoară. Tăierea prin tragere poate duce la deplasarea discului de tăiat pe marginea piesei prelucrate și reculul brusc al discului de tăiat către operator.

1. Tineți mâinile departe de spațiul de tăiere și de ferăstrău în timpul funcționării aparatului. Nu tineți mâinile deasupra liniei de tăiere planificate, dar nici în fața sau în spatele discului de tăiere. Tinerea materialului de prelucrat „în cruce”-tinerea materialului de prelucrat din partea dreaptă cu mâna stângă sau invers - este foarte periculoasă. Atingerea discului în mișcare poate provoca răni grave.
2. Atunci când discul este în mișcare nu îndreptați mâna în spatele ghidajului pentru a îndepărta rumegușul sau în orice alt scop. Păstrați o distanță de siguranță față de mână din orice parte a discului de tăiat. Distanța dintre discul de tăiat față de mână nu poate fi estimată mereu, ceea ce poate duce la apariția unor leziuni grave.
3. Înainte de a începe să tăiați trebuie să controlați bine materialul destinat pentru prelucrare. În cazul în care este îndoit, trebuie să-l strângeți cu partea exterioară a porțiunii îndoite de ghidaj. Trebuie să vă asigurați că între materialul de prelucrat, ghidaj și masă nu există spații libere de-a lungul liniei de tăiere. Piesele strâmbe sau îndoite se pot deplasa sau roti și pot duce la blocarea discului de tăiere. În materialul de tăiat nu trebuie să se afle cuie sau alte obiecte străine.
4. În nici un caz nu stați pe unealta electrică. În cazul în care unealta electrică se răstoarnă sau în caz de contact neintentionat cu discul fierăstrăului se poate ajunge la răni periculoase.
5. Folosiți fierăstrăul doar cu scuturi funcționale și întreținute corespunzător și montate în poziția corectă. Nu operați fierăstrăul care nu are scuturi corect montate. Trebuie să vă asigurați că scutul oscilant funcționează corespunzător și că se poate mișca liber. În nici un caz nu blocați scutul în poziție deschisă.
6. Folosiți doar discuri cu dimensiuni adecvate și care au orificiile de montare cu formă corespunzătoare (de ex. în formă de romb sau rotundă). Discurile care nu se potrivesc în suportul de montare pot funcționa excentric și pot duce la pierderea controlului de operare.

ATENTIE! Pentru tăiere trebuie să folosiți discurile recomandate de producător. Nu folosiți discuri cu alte dimensiuni decât cele indicate în aceste

instrucțiuni de utilizare. Folosiți doar discuri cu diametru și grosime corespunzătoare.

Trebuie să folosiți discuri a căror turație este cel puțin egală cu turația axului fierăstrăului. Se interzice utilizarea de discuri cu turație mai mică.

1. Trebuie să folosiți discul corespunzător destinat pentru tăierea materialului respectiv. Nu tăiați alte materiale în afară de cele indicate de producătorul fierăstrăului.

2. Nu folosiți piulițe și șuruburi deteriorate sau necorespunzătoare pentru montarea fierăstrăului. Nu folosiți piulițe sau inele, alte decât cele furnizate de producător. Piulițele și șuruburile de fixare a fierăstrăului au fost proiectate special pentru ferăstrău pentru a asigura funcționarea optimă și siguranța de utilizare.

3. Nu folosiți discuri deteriorate sau deformate pentru tăiat. Dinții neascuțiți sau aranjați necorespunzător crează o tăietură îngustă care provoacă fricțiune excesivă, înceleștarea fierăstrăului și recul.

4. Nu folosiți discuri pentru ferăstrău din oțel aliat cu tăiere rapidă HSS. Discurile produse din acest tip de oțel se pot rupe ușor.
5. Înainte de a utiliza unealta electrică îndepăratați din zona de lucru toate uneltele de reglare, rumegușul etc. Pe masă se poate afla doar piesa de prelucrat. Deșeurile, piesele libere de lemn sau alte obiecte pot intra în contact cu discul în mișcare și pot fi aruncate cu viteză mare.
6. Înainte de a porni fierăstrăul trebuie să vă asigurați că discul, în punctul cel mai jos al acestuia, nu atinge suprafața de rotație. Acest lucru poate duce la deteriorarea discului și a mașinii.
7. Tăiați doar o singură piesă o dată. O stivă alcătuită din mai multe piese nu poate fi fixată sau susținută în mod corect, datorită acestui fapt piesele pot fi prinse de discul de tăiere sau deplasate în timpul tăierii.
8. Înainte de a începe să utilizați aparatul trebuie să vă asigurați că fierăstrăul oblic este fixat sau amplasat pe o suprafață de lucru plată și stabilă. Suprafața de lucru plată și stabilă reduce riscul de înclinare sau de răsturnare a fierăstrăului oblic.
9. Nu folosiți unealta electrică fără inserția mesei rotative. Inserția deteriorată trebuie schimbată. Atunci când lucrați cu inserția deteriorată există pericolul de rănire din cauza discului.
10. Trebuie să planificati bine lucrul. La fiecare schimbare a unghiului de tăiere sau decupare trebuie să vă asigurați că ghidajul este fixat în mod corespunzător pentru a susține piesa de prelucrat și pentru a nu intra în contact cu discul de tăiere sau cu sistemul de dispositive de protecție. Trebuie să deplasați fierăstrăul oblic prin procesul complet, simulat, de tăiere, fără a porni aparatul și fără a amplasa materialul pe masa de lucru pentru a vă asigura că ghidajul nu intră în contact cu discul și că nu există alte pericole.
11. Trebuie să vă asigurați că masa de lucru rotativă este protejată bine și că nu se va deplasa în timpul operării. Unghiurile de tăiere trebuie să fie ajustate înainte de a realiza tăierile. Schimbarea ajustărilor în timpul operării poate duce la blocarea discului și recul.
12. Trebuie să aveți grijă să susțineți în mod corespunzător materialul de prelucrat, precum prelungitoare pentru masă, capre, etc., care prelungesc sau lărgesc suprafața mesei de lucru. Piesele care sunt mai lungi sau mai largi decât masa fierăstrăului oblic care nu au fost protejate în mod corespunzător se pot înlina. În cazul în care obiectul prelucrat sau bucata tăiată se înlină poate ridică carcasa inferioară sau poate fi aruncat de discul în mișcare.
13. Nu folosiți persoane terțe pentru prelungirea sau pentru a înlocui prelungirea suprafeței de suport sau drept suport adițional. Suprafațainstabilă de suport apieselor de prelucrat poate duce la blocarea discului sau deplasarea piesei în timpul procesului de tăiere și implicit la tragerea operatorului și persoanei ajutătoare spre discul în mișcare.
14. Înainte de a aplica discul pe suprafața obiectului de prelucrat trebuie să porniți unealta electrică. Începeți să tăiați atunci când discul atinge turația maximă. În caz contrar

discul se poate bloca în obiectul prelucrat și poate provoca recul.

1. În cazul în care discul fierăstrăului se blochează trebuie să opriți fierăstrăului și să țineți obiectul prelucrat cu ambele mâini până la oprirea definitivă a discului și apoi scoateți ștecherul din priză. Îndepărtați materialul blocat. Nu îndepărtați niciodată obiectul prelucrat până ce discul nu se oprește cu totul. În caz contrar se poate ajunge la recul. Trebuie să descoperiți și să eliminați cauza de blocare a discului fierăstrăului. În cazul în care continuați să lucrați cu materialul blocat puteți pierde controlul asupra uneltei electrice sau o puteți defecta.
2. În cazul în care este necesar să porniți fierăstrăul care este blocat în obiectul prelucrat trebuie să centrați discul în urma de tăiere și să verificați dacă dinții discului nu s-au agățat în material. Dacă discul este blocat în material acesta poate fi aruncat și se poate ajunge la recul.
3. În niciun caz nu blocați sau nu strângeti piesele tăiate de discul în mișcare. În cazul în care folosiți limitatoare, de ex. limitatoare de lungime, bucata tăiată se poate bloca în disc și poate fi aruncată brusc.
4. Trebuie să folosiți mereu cleme sau alte piese speciale de fixare proiectate pentru fixarea pieselor rotunde. Piesele rotunde, de obicei, se rotesc în timpul tăierii, ceea ce duce la „baterea” discului. În consecință piesa prelucrată poate fi trasă împreună cu măinile operatorului direct spre tăis.
5. Discul fierăstrăului trebuie să atingă viteza integrală înainte de a fi apropiat de material. În acest mod reduceți riscul ca piesa prelucrată să fie aruncată.
6. Nu atingeți discul după ce ați terminat de tăiat înainte ca discul să se răcească. Discul se încălzește foarte tare în timp cetăiați.
7. După ce ați terminat lucrul opriți unealta electrică din comutator, setați capul fierăstrăului în poziția de jos și înainte de a începe să îndepărtați resturile de material prelucrat așteptați până la oprirea definitivă a discului. Este periculos să apropiati mâna de discul în mișcare.
8. În timp ce transportați fierăstrăul pentru tăieri încinate, tăișul fierăstrăului trebuie să fie ascuns și protejat.
9. Atunci când ridicati și transportați aparatul trebuie să blocați fierăstrăul. Nu folosiți scuturile pentru ridicarea și transportarea aparatului.
10. În caz de avarie a aparatului trebuie să-l duceți la reparat la un service autorizat.

ATENTIE! Ferăstrăul este o unealtă electrică dotată cu ghidaj cu laser clasa 2 cf EN 60825-1:2014. Este interzis privitul înspre fascicolul de laser și dirijarea

acestuia direct în ochii oamenilor sau a animalelor.

Privitul în fascicolul de laser clasa 2 emis nu este dăunător dacă durează mai puțin de 0,25 s. Reflexul de închidere a pleoapelor este îndeajuns de obicei pentru a asigura protecția necesară. Folosirea de echipament optic, de exemplu ochelari, binoclu nu duce la mărirea riscului de deteriorare a ochilor.

Trebuie să aveți grijă ca plăcile de avertizare situate pe unealta electrică să fie vizibile.

DESTINARE ŞI STRUCTURA APARATULUI:

Fierăstrăul pentru tăieturi înclinate, drept echipament staționar, este destinat pentru tăierea exactă dreaptă și încinată cu cursul drept al liniei de tăiere în lemn sau în materiale similare cu grosime ce nu depășește valorile indicate în INFORMATIILE TEHNICE.

În car de montare pe unealta electrică a unui disc corespunzător puteți tăia metale neferoase subțiri (de ex. profile de aluminiu) și mase plastice.

Fierăstrăul este destinat pentru uz casnic de către utilizatori amatori de deprinderea de a face lucrurile casnice singuri. Se interzice categoric utilizarea aparatului pentru orice alte scopuri.

ATENTIE! Se interzice prelucrarea de metale feroase.

Se interzice utilizarea necorespunzătoare a ferăstrăului cu destinația acestuia cum a fost indicată mai sus, iar acest lucru duce la pierderea garanției și lipsa de responsabilitate a producătorului pentru pagubele ce apar în urma acestui fapt.

Toate modificările aparatului efectuate de utilizator exceptă producătorul de responsabilitatea pentru deteriorările și pagubele provocate utilizatorului și mediului.

Utilizarea corespunzătoare a ferăstrăului se referă de asemenea și la întreținere, depozitare, transport și reparații.

Ferăstrăul poate fi reparat doar în punctele de service menționate de producător. Aparatele cuplate la rețea trebuie să fie reparate doar de persoane autorizate.

Fierăstrăul trebuie să fie utilizat, operat și reparat doar de către persoane care au luat la cunoștință descrierea detaliată a acestuia și regulile de procedură în chestiuni de siguranță.

Normele referitoare la prevenirea accidentelor și toate normele de bază de protecție și igienă a muncii trebuie să fie respectate mereu.

Chiar dacă se respectă regulile de utilizare conformă cu destinația aparatului este imposibilă eliminarea în totalitate a anumitor factori de risc rezidual. În funcție de modul de construcție și alcătuirea aparatului pot fi identificate următoarele tipuri de pericol:

• Întinderea mâinii către discul în funcțiune (rana tăiată).
• Aruncarea obiectului prelucrat sau a unor pârți din obiectul prelucrat.
• Fisurarea/ruperea discului.
• Deteriorarea auzului în cazul în care nu se folosește protecția auditivă necesară.
• Emisiile de praf de lemn dăunător pentru sănătate în cazul în care se efectuează lucrări în încăperi închise.

■ Continut

• Fierăstrău pentru tăieturi înclinate bùc.
• Disc fierăstrău 5x 0,55 x ∅ 30x 3,2 mm (40T)-1
- Sac pentru rumeguș -1buc.
• Inele de prelungire -2 buc.
• Clemâpentru masă
• Cheie hexagonalăbuc. (4mm, 6mm)
• Mâner de setare -1buc.
- Instructia de folosire - 1 buc.
• Fișa de garanție - 1 buc.

■ Piese aparat

Numerotarea pieselor aparatului este legată de reprezentarea grafică publicată pe paginile 2-4 din instrucțiunile de utilizare:

Des.A: 1. Comutator pornire/oprire indicator cu laser (marcarea liniei de tăiere)

1. Mâner
2. Comutator pornire/oprire
3. Scut de protectie (pendulat)
4. Carcasă motor
5. Mâner transport
6. Disc ferăstrău
7. Șurub de limitare a adâncimii de tăiere
8. Conexiuni de evacuare rumegus și praf
9. Balama braț
10. Protectie transport (pană rezistență)
11. Scala setare unghi vertical
12. Indicator unghi de tăiere (vertical)
13. Troliu
14. Şurub de fixare troliu
15. Mâner de fixare pentru orice unghi de tăiere (vertical)
16. Cablu de alimentare
17. Șurub fixare clemă pentru masă
18. Orificii pentru montare suport
19. Šurub de fixare inel
20. Inel de prelungire
21. Suport

Des.B: 23. Orificii pentru inel de prelungire

1. Ghidaj
2. Masă de lucru rotativă
3. Indicator cu laser
4. Sac pentru rumeguș
5. Šurub de ajustare
6. Šurub fixare carcasă
7. Carcasa disc ferăstrău
8. Levieră de protectie
9. Šurub clemă
10. Clemă pentru masă
11. Insertie masă rotativă
12. Levier pentru eliberare
13. Mâner de setare pentru orice unghi de tăiere (horizontal)
14. Scală setare unghi orizontal
15. Indicator unghii de tăiere (orizontal)

Des.H: 39. Pârghie de rezistență

Des.I: 40. Contrapiuliță de fixare

Des.J: 41. Cheie imbus 4 mm

Des.K: 42. Cheie imbus 6 mm

1. Buton de blocare a axului

Des.L: 44. Šurub de strângere cu șaibă

1. Flanşă de strângere externă
2. Flanşă de strângere internă

DATELE TEHNICE:

Tensiunea de alimentare		220-240 V
Frecvență nominală		50 Hz
Putere de intrare		S1 1800 W;S6 20% 2050 W*
Viteză de rotire max.		4500 /min
Diametru pânze de ferăstrău (min/max)		250/255 mm
Diametru trecere pânze de ferăstrău		30 mm
Grosime disc fierăstrău		3,2 mm
4500 / minTurație maximă disc		≥slant
Zonă rotire masă		± 48^
Zonă rotire cap		0-45°
Grosime max. material tăiat( înălțime x lățime) / unghi rotire cap /unghi rotire masă		70 x 340 mm /0°/0°
		70 x 240 mm /0°/45°
		40 x 340 mm /45°/45°
		40 x 240 mm /45°/0°
Indicator cu laser	clasă laser	2
	lungime unde laser	650 nm
	putere laser	<1mW
Nivelul presiuni acustice (LpA)		98,8 dB(A)
Nivelul puterii acustice (LwA)		111,8 dB(A)
Incertitudine K_kpK_kwa		3dB(A)
Clasa echipamentului		II
Masă brută/netă		16,5 kg / 14,5 kg

* S1 – Lucru continuu

S6 20%— Lucru întrerupt cu pauze de lucru în gol, durata de lucru cu sarcină 20%

PREGĂTIRE PENTRU OPERARE:

Despachetați aparatul și verificați dacă există eventuale defecte aparute în timpul transportului. În cazul în care descoperiți orice defecte trebuie să le reclamați imediat.

Fierăstrăul trebuie așezat stabil, înfiletați ferm cu șuruburi corespunzătoare pe masa de atelier sau pe o suprafață stabilă și netedă, care rezistă presiunea creată în timpul operării. Folosiți pentru acest lucru orificiile de montare a suportului (19).

ATENTIE: Înainte de fiecare utilizare a fierăstrăului trebuie să vă asigurati că toate piesele fierăstrăului sunt montate corespunzător.

Înainte de fiecare utilizare a fierăstrăului trebuie să vă asigurați că aparatul este stabil.

■ Protecție transport

Protecția de transport (11) facilitează manipularea uneltei electrice în timpul transportului și blochează capul fierăstrăului în poziția de jos.

Pentru a da drumul la blocadă trebuie să:

• deplasați capul uneltei puțin în jos, țineți mânerul de transport (6), pentru a diminua sarcina asupra protecției de transport,
• scoateți cu totul în exterior pana de rezistență (11)nezi des. C, pag.3)
• deplasați încet capul uneltei în sus.

După ce dati drumul la cap verificați starea și fixarea pieselor mobile (discul (7) și scutul de protecție (4)). Rotiți manual discul (ștecherul trebuie să fie scos din priză) și verificați dacă mecanismul de transmisie nu este blocat și dacă discul este montat corespunzător.

ATENTIE! La montajul corect direcția săgeții de pe disc trebuie să fie aceeași cu direcția săgeții de pe carcasa discului ferăstrău.

În cazul în care în timpul funcționării uneltei electrice apar pulberi periculoase pentru sănătate, inflamabile sau explozive, trebuie să utilizați mijloace de protecție corespunzătoare.

La jonctiune (9) trebuie să cuplați dispozitivul de desprăfuire, de ex. aspirator industrial, sau să montați un sac pentru rumeguș (27). Clema sacului trebuie să fie introdusă în canelura jonctiun(vezi des. B, pag.2). Unele tipuri de pulberi, de ex. de stejar sau fag sunt considerate cancerigene, în special în combinație cu substanțe pentru prelucrarea lemnului (cromați, impregnate pentru lemn). Se recomandă utilizarea unei măști antipraf.

■ Montaj inele de prelungire

Inelele de prelungire (21) sunt utilizare pentru susținerea obiectelor lungi și pot fi montate pe ambele părți ale mesei de lucru.

În funcție de necesități trebuie să introduceți inelele de prelungiree în orificiile (23) de pe partea stângă și dreaptă a suportului (22) și protejați cu şuruburi de fixare (20).

■ Montajul mânerului de setare

Înfiletați mânerul de setare (36) până la refuz în masa de lucru rotativă (25) în direcția conformă cu mișcarea acelor de ceas (vezi des. B, pag. 2).

■ Imobilizarea obiectului prelucrat

Pentru a garanta siguranța optimă de lucru trebuie să imobilizați mereu obiectul prelucrat.

Nu prelucrați obiecte prea mici care nu pot fi imobilizate.

- Strângeti ferm obiectul de prelucrat de ghidaj (24).

- Introduceți clema de masă livrată în ambalaj (33) în unul dinte orificiile destinate acestui scop în ghidaj și imobilizați cu ajutorul șurubului de fixare (18) (vezi des. B-D, pag.2-3).

- Desfiletați puțin șurubul de fixare (28), ajustați clema la obiectul prelucrat și apoi strângeți șurubul de fixare (32) în direcția conformă cu mișcarea acelor de ceas, blocați astfel piesa de prelucrat. Pentru a desprinde piesa prelucrată trebuie să procedați în ordinea inversă.

Unghiul de tăiere orizontal poate fi setat în intervalul între -48° (partea stângă) până la +48° (parte dreaptă)(vezi des. E, pag.3).

- Desprindeți masa rotativă de lucru (25) desfiletând mânerul de setare (36).

- Apăsați levierul de eliberare (35) și cu ajutorul mânerului de setare (36) setați masa de lucru rotativă în poziție la unghiul necesar, indicatorul unghiului de tăiere (38) trebuie să fie setat la valoarea dorită pe scala de setare a unghiului orizontal (37). Pentru a facilita setarea rapidă și precisă a unghiurilor mai des foloside de tăiere 0°, 15°, 22,5°, 30° și 45° folosiți canelurile din masa de lucru.

- După setare înfiletați suportul de setare (36) pentru a imobiliza masa rotativă.

Unghiul de tăiere verticală poate fi seta în intervalul între 0° și 45°.

- Desfaceti mânerul de prindere (16) (vezi des. F, pag.3).

- Înclinați capul cu mânerul de transport (6), până ce indicatorul unghiului de tăiere (13) arată unghiul dorit de tăiere pe scală (12)(vezi des. G, pag.3).

- Tjineți capul în această poziție și strângeți mânerul de fixare (16).

Pentru ajustarea rapidă și precisă a unghiurilor standard de tăiere 0° și 45° pe carcasă au fost amplasate tampoane finale.

Pentru a face acest lucru deplasați capul, țineți mânerul (6), până la capăt în stânga (0°) sau până la capăt în dreapta (45°).

OPERARE:

Verificați înainte de a conecta mașina dacă informațiile de pe plăcuța nominală sunt conforme cu parametri rețelei de curent. Rețeaua la care va fi conectat ferăstrăul trebuie protejată cu o siguranță 10 A. Prelungitoarele eventuale trebuie să aibă secțiunea min 1,5 mm².

1. Înainte de a începe operarea trebuie să verificați starea tehnică a discului pentru a evita suprasolicitarea și funcționarea necorespunzătoare a fierăstrăului.
2. În cazul în care prelucrați lemn care a fost prelucrat anterior aveți grijă la corpurile străine, de ex.: cuie, şuruburi etc.

3. Începeti lucrul de la delimitarea liniei de tăiere pe material. În acest scop porniti indicatorul cu laser (26) din comutatorul (1). Raza de laser va indica linia de tăiere a discului de ferăstrău. Astfel puteți seta exact obiectul prelucrat fără a fi necesar să deschideți carcasa (4). Marcați linia de tăiere în obiectul prelucrat din partea dreaptă a razei de laser. Nu tăiați obiecte îndoite. Obiectul prelucrat trebuie să fie așezat uniform pe ghidaj. Obiectele lungi pe care doriți să le prelucrați trebuie sprijinite pe toată lungimea.

4. Pentru a porni fierăstrăul trebuie să apăsați comutatorul fierăstrăului (3) și să-l țineți în această poziție.

ATENTIE: Din motive de siguranță comutatorul (3) nu poate fi blocat în caz de operare continuă. Acesta trebuie să fie apăsat de către operator pe toată durata prelucrării.

1. Înainte de a începe tăierea trebuie să permiteți ca aparatul să lucreze puțin timp fără sarcină. Aveți grijă la eventualele oscilații sau bătăi axiale, care vă pot informa despre montarea necorespunzătoare sau calibrarea inadecvată a discului.
2. Capul uneltei electrice poate fi aplecat în jos doar după ce apăsați pe leviera de protecție (31). Pentru a începe să tăiați trebuie, adițional, pe lângă declanșarea comutatorului, să apăsați leviera (31) și, ținând de mâner (2), să deplasați încet capul în jos.
3. Unealta electrică trebuie deplasată uniform cu avans uniform și ușor prin material. Avansul prea puternic diminuează durabilitatea uneltelor de lucru și poate duce la deteriorarea uneltei electrice. Randamentul și calitatea de tăiere depind în mare măsură de starea și tipul dinților discului. De aceea trebuie să folosiți doar discuri ascuțite și care au dinți adaptați pentru materialul tăiat.
4. Sfârşitul tăierii cu fierăstrăul presupune:

a) depășirea totală a materialului de tăiat de către discul în mișcare și retragerea capului în poziția de sus/spate,

b) eliberarea comutatorului fierăstrăului (3) și a levierei de protecție (31),

c) să așteptați până ce discul fierăstrăului încetează să se rotească.

1. Sfârşitul operării fierăstrăului, după realizarea activităților din p. 8. presupune:

a) decuplarea cablului de alimentare de la sursa de curent,
b) curățarea fierăstrăului de rumeguș și praf,
c) protejarea fierăstrăului de accesul persoanelor neautorizate (de ex. copii).

■ Tăiere fără deplasare (tăiere longitudinală)

1. Pentru a tăia fără deplasare (obiecte mici) desfaceți șurubul de fixare (15), în cazul în care a fost înfiletat. Deplasați capul până la capăt în direcția limitatorului (24) și înfiletați din nou șurubul (15).
2. Strângeti obiectul prelucrat având grijă la dimensiunile acestuia.
3. Setați unghiul dorit de tăiere.
4. Porniți unealta electrică.
5. Strângeti pârghia de protectie (31) și țineți de mâner (2) deplasați încet capul în jos.
6. Tăiați obiectul prelucrat deplasând uniform.
7. Opriți unealta electrică și așteptați până ce discul ferăstrăului se oprește cu totul.
8. Ridicati încet capul.

■ Tăiere cu deplasare

1. Pentru a tăia cu troliul (14) (obiecte prelucrate largi) desfiletați șurubul de fixare (15), dacă a fost strâns.
2. Imobilizați obiectul prelucrat având grijă la dimensiunile acestuia.
3. Setați unghiul de tăiere dorit.
4. Trageți capul la așa o distanță față de limitator (24), până când discul ferăstrăului se află în fața obiectului prelucrat.

1. Porniți unealta electrică.
2. Apăsați pârghia de blocare (31) și țineți mânerul (2) deplasați încet capul în jos.

1. Apăsați capul în direcția limitatorului de tăiere (24) și tăiați obiectul prelucrat deplasând uniform.

1. Opriti unealta electrică și așteptați până ce discul ferăstrăului se oprește complet.
2. Ridicati încet capul.

■ Setare limitator adâncime (tăiere caneluri)

Pentru a tăia caneluri trebuie să setați șurubul care limitează adâncimea de tăiere(8) (vezi des. H-I, pag.3):

1. Mișcați pârghia de rezistență (39) în direcția săgeții (des. H) astfel încât atunci când înlinați capul ferăstrăului (8) șurubul de fixare a adâncimii de tăiere să se sprijine pe acesta.
2. Desfiletați contrapiulița de fixare (40) și deplasați șurubul de limitare a adâncimii de tăiere (8) în sus, rotiți-l în direcția opusă acelor de ceas.
3. Înclinați capul ferăstrăului în jos la poziția la care atingeți adâncimea dorită a canelurii.
4. Setați șurubul de ajustare (8) rotiți-l în direcția acelor de ceas astfel încât discul să se oprească la poziția dorită atunci cânc capul este coborât cu totul.
5. Ridicati încet capul.
6. Trageți contrapiulița de fixare (40).
7. După ce setați limitatorul pentru poziția de jos a discului tăiați caneluri paralele transversal cu lățimea obiectului prelucrat, tăiați cu deplasare (împingeți). Apoi scoateți materialul dintre caneluri cu o daltă. Nu încercați să efectuați acest tip de tăieturi cu discuri largi (groase) și nici cu discuri pentru caneluri dreptunghiulare. Acest fapt poate duce la pierderea controlului asupra aparatului și la leziuni grave.

■ Obiecte prelucrate atipice

Atunci când tăiați materiale îndoite sau rotunde trebuie să le protejați cu atenție deosebită ca să nu se deplaseze. Pe linia de tăiere nu trebuie să apară un spațiu liber între obiectul prelucrat, ghidaj și masa de lucru. În cazul în care este necesar trebuie să efectuați mânere speciale.

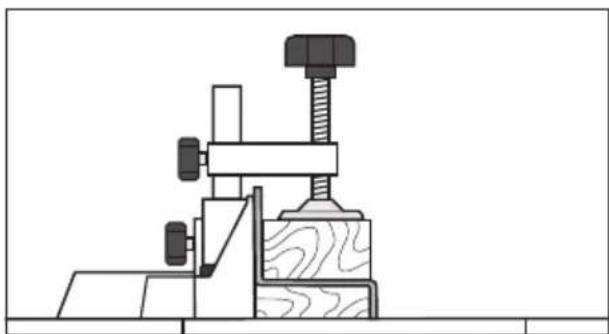

■ Tăierea profilelor de aluminiu

Pentru a prinde profilele de aluminiu folositi dibluri sau bucăti rupte, așa cum este indicat în desenul de mai jos, pentru a preveni deformarea aluminiului.

Atunci când tăiați aluminiul folositi unsoare pentru tăiere, pentru a preveni adunarea piliturii de aluminiu pe suprafața discului.

ATENTIE: Nu încercați niciodată să tăiați profile de aluminiu groase sau rotunjite. Profilele groase se pot desprinde în timpul tăierii, iar cele rotunjite nu pot fi prinse ferm în menghina de masă.

SCHIMBARE DISCI FIERĂSTRĂU:

ATENTIE! Atunci când realizați orice tip de activități de operare tehnică trebuie să vă asigurați că ați decuplat cablul de alimentare al fierăstrăului de la sursa de alimentare.

Atunci când montați discul trebuie să folosiți mănuși de protecție. Prin contact cu discul poate apărea pericolul de rănire.

Trebuie să folosiți numai discuri pentru ferăstrău ai căror parametrii sunt conformi cu informațiile nominale din această instrucțiune de utilizare.

În niciun caz nu folositi discuri pentru șlefuit drept unelte de lucru.

Pentru a schimba discul fierăstrăului trebuie să defiletați șurubul de fixare al carcasei pendulante (29) folosind cheia imbus (41)(vezi des. J, pag. 3).

Apoi, pentru a obține acces la șurubul care fixează discul trebuie să strângeți pârghia de protecție (31) și ridicați carcasa pendulantă (4) până la capăt.

Apăsați butonul blocadei axului (43) și rotiți axul până ce se blochează astfel încât discul să nu se rotească. Defiletați în întregime șurubul de strângere (44) folosind cheia imbus (42) (vezi des. K, pag.4). ATENTIE! Șurubul de strângere are filet cu înfiletare în stânga și se desfiletează în direcția acelor de ceas.

ATENTIE! Nu apăsați butonul de blocare a axului (43) atunci când ferăstrăul este în funcțiune. În caz contrar puteți strica unealta electrică.

Desenul L de pe pag. 4 prezintă piesele de fixare a discului ferăstrăului (7) pe axul mașinii.

Dați jos flança externă de strângere (45) de pe ax și discul (7) de pe flança interioară (46). Nu este necesar să dați jos flança interioară de pe ax. În cazul în care flança care trebuie să o montați la loc.

Montajul discului de ferăstrău se efectuează în direcția opusă celei indicate mai sus. În cazul în care este necesar curățați toate piesele care trebuie montate înainte de montaj.

Atunci când așezați discul ferăstrăului trebuie să aveți grijă la direcția de rotire a discului. Direcția săgeții de pe disc trebuie să fie conformă cu direcția săgeții de pe carcasa pendulantă.

ATENTIE: Atunci când prindeți carcasa pendulantă trebuie să aveți grijă să fie setată corect. Carcasa pendulantă trebuie să se miște ușor și să se închidă automat.

■ Ascuțire fierăstrău

În cazul în care este necesar să ascuțiți fierăstrăul trebuie să procedați conform cu instrucțiunile producătorului discului.

Trebuie să acordați atenție deosebită centrării discului. Vă recomandăm ca operarea și modificarea discurilor de ferăstrău să fie efectuată mereu conform cu cerințele de construcție / instrucțiunile producătorilor.

Vă recomandăm ca operarea și modificarea discurilor de ferăstrău să fie efectuate doar de persoane competente, adică persoane instruite și cu experiență, care cunosc cerințele de construcție și înțeleg nivelele de siguranță care trebuie atinse.

Vă recomandăm ca, atunci când ascuțiți discurile de ferăstrău să luați în vedere cerințele minime referitoare la grosimea tăișului și lungimea tăișului.

DEPOZITAREA ŞI ÎNTRETINEREA:

Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menținută curată, protejată de umezeală și praf. Condițiile de depozitare trebuieș să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

Utilajul nu necesită operațiunii speciale de conservare.

După utilizare, să recomandă curățarea ferăstrăului din rumeguș și praf.

După utilizare în mediul cu mult praf, se recomandă curățarea orificilor de ventilare cu aerul comprimat - pentru a evita uzarea sporită a lagărelor și a elimina praful care blochează fluxul aerului care răcește motorul.

Piesele externe de plastic pot fi curățate cu o pânză umedă și o substanță moale de curățat. Aveți grijă ca în interiorul aparatului să nu pătrundă apa.

Nu utilizati NICIODATĂ substanțe diluante, acestea pot deteriora piesele aparatului care sunt efectuate din material plastic.

Impuritățile vizibile din orificiul de ieșire a indicatorului cu flux de laser (26) trebuie îndepărtate cu atenție cu un bețișor cu vată, folosiți lichide pentru curățat sticla.

În caz de probleme tehnice, vă rugăm să contactați un service autorizat.

TRANSPORT:

Atunci când transportați aparatul așezați unealta electrică în poziția de transportare și protejați cu pana de blocare (11). Ferăstrăul se transportă și se păstrează în ambalajul care protejează de umiditate și de prăfuire – puneți grija în special pe orificiile de ventilare. Elementele mărunte care întră sub carcasă pot strica motorul.

PRODUCĂTOR:

PROFIX Sp z o.o.,

str. Marywilska 34,

03-228 Varşovia, POLONIA

Prezentul utilaj este făcut conform normelor naționale și europene, precum și indiciilor de siguranță.

ATENTIE! Toate reparațiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

PROTECTIA MEDIULUI:

ATENTIE: Simbolul prezentat înseamnă interdicția punerii echipamentelor uzate împreună cu celelalte deșeuri menajere (sub risc de amendă). Componente periculoase care fac parte de utilaje electrice și electronice dăunează mediul natural și sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea și reciclarea utilajelor uzate. În Polonia și în Europa se formează sau există deja niște sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există și punctele specializate în colectarea asemenea utilajelor.

PICTOGRAME:

Explicațiile imaginilor de pe tabelul nominal și de pe etichetele informative.

RAZE LASER

NU VĂ UITAȚI LA RAZE

APARAT LASER CLASA 2

λ: 650 nm P ≧ 1 mW

EN 60825-1:2014

«Înainte de cuplare și de a începe operarea trebuie să citiți prezenta instrucțiune»

- «Folosiți întotdeauna măști de praf!»

— «Folositi întotdeauna ochelari de protectie!»

- «Folosiți mijloace de protecție auditivă!»

DEFECTIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

PROBLEMĂ CAUZĂ POSIBILĂ SOLUȚIE
Fierăstrăul nu funcționează.	Lipsă alimentare, deteriorare motor sau comutator.	Verificați dacă cablul de alimentare este cuplat în mod corespunzător și verificați siguranțele. În cazul în care unealta electrică nu funcționează, deși este alimentată cu curent, trebuie să o trimiteți la service pentru reparații la adresa indicată în fișa de garanție.
Perturbații în funcționarea motorului.	Perii de cărbune uzate.	Schimbați periile de cărbune într-un service.

Politica firmei PROFIX este aceea de perfectionare continuă a produselor sale și de aceea firma își rezervă dreptul de modificare a specificatiei produsului fără înștiințarea anterioară. Imaginile indicate în instrucțiunile de utilizare sunt doar exemple și se pot diferi puțin de aspectul real al dispozitivului achiziționat.

Prezenta instrucțiune este protejată prin dreptul de autor. Copierea/înmulțirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

PRIEŠ RADEDANT DARBA SUSIPAŽINKITE SU INSTRUKCIJA.

(RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice;

(RO) și au fost produse conform normelor:
