TU2000A - Pila Tryton - Bezplatný návod k obsluze

Typ výrobku	Stacionární pokosová pila
Model	TU2000A
Jmenovité napětí	220-240 V ~50 Hz
Jmenovitý výkon	S1: 1800 W, S6 20%: 2050 W
Maximální otáčky	4500 min⁻¹
Průměr kotouče	250 / 255 mm
Otvor kotouče	30 mm
Tloušťka kotouče	3,2 mm
Rozsah otočení stolu	±48°
Rozsah sklonu hlavy (vertikální)	0° – 45°
Max. rozměry řezu (výška x šířka)	70 x 340 mm (0°/0°)
Hmotnost netto / brutto	14,5 kg / 16,5 kg
Třída laseru	2 (EN 60825-1:2014)
Vlnová délka laseru	650 nm, výkon <1 mW
Hladina akustického tlaku	LpA 98,8 dB(A)
Hladina akustického výkonu	LwA 111,8 dB(A)
Třída ochrany	II (dvojitá izolace)
Zajištění pro přepravu	Oporový kolík blokující hlavu v dolní poloze
Kyvný kryt	Samozavírací, chrání před kontaktem s kotoučem
Laserový ukazatel	Zobrazuje řeznou linii, zapíná se samostatně
Sáček na piliny	Na sběr pilin a prachu
Prodlužovací ramena	Pro podepření dlouhých dílů (2 ks)
Stůlový upínač	Pro upevnění obrobku
Údržba	Čistěte suchým nebo mírně vlhkým hadříkem, nepoužívejte rozpouštědla
Opravy	Pouze v autorizovaném servisu s použitím originálních dílů

Často kladené otázky - TU2000A Tryton

Jak zablokovat hlavu pro přepravu?

Před přepravou nastavte hlavu do dolní polohy a stiskněte oporový kolík (11) až na doraz, aby se hlava zablokovala. Pro uvolnění posuňte hlavu mírně dolů, vytáhněte kolík a zvedněte hlavu.

Jak nastavit úhel řezu vodorovně?

Povolte nastavovací rukojeť (36), stiskněte uvolňovací páku (35) a otočte pracovní stůl (25) na požadovaný úhel (rozsah ±48°). Utáhněte rukojeť. Pro rychlé nastavení 0°, 15°, 22,5°, 30°, 45° využijte prohlubně na stole.

Jak vyměnit pilový kotouč?

Odpojte napájení. Pomocí imbusového klíče 4 mm odšroubujte šroub upevňující kryt (29), zvedněte kyvný kryt. Stiskněte tlačítko blokování vřetena (43) a odšroubujte upínací šroub (44) klíčem 6 mm (levý závit). Sejměte vnější přírubu (45) a kotouč (7). Montáž v opačném pořadí, dbejte na shodu směru otáčení.

Jak zapnout laser?

Stiskněte vypínač/zapínač laserového ukazatele (1). Laserový paprsek ukáže linii řezu. Nedívejte se do paprsku – jedná se o zařízení třídy 2.

Jaké osobní ochranné prostředky jsou vyžadovány?

Vždy používejte ochranné brýle, chrániče sluchu a protiprachovou masku. Při výměně kotouče se doporučují ochranné rukavice.

Jak správně upevnit obrobek?

Používejte stůlový upínač (33) nebo přitlačte materiál k vodítku (24). Pokud to není možné, držte ruce ve vzdálenosti min. 100 mm od kotouče. Neřežte malé díly, které nelze bezpečně upevnit.

Co dělat, když se kotouč zasekne v materiálu?

Vypněte pilu, přidržte materiál, dokud se kotouč úplně nezastaví, odpojte napájecí kabel a poté vyjměte zaseknutý díl. Neodstraňujte jej, dokud se kotouč nezastaví – riziko zpětného vrhu.

Jak čistit a udržovat pilu?

Po práci odstraňte piliny a prach. Profoukněte ventilační otvory stlačeným vzduchem. Vnější plastové díly čistěte vlhkým hadříkem s jemným detergentem. Nikdy nepoužívejte rozpouštědla. Pravidelně čistěte otvor laseru tyčinkou s čističem na sklo.

Jaké kotouče lze použít?

Pouze kotouče o průměru 250–255 mm, otvoru 30 mm a tloušťce 3,2 mm, s max. otáčkami 4500 min⁻¹. Nepoužívejte kotouče HSS ani brusné kotouče. Vždy zkontrolujte shodu směru otáčení.

Jak nastavit omezovač hloubky pro frézování drážek?

Nastavte opěrnou páku (39) do pracovní polohy. Povolte pojistnou matici (40), otáčejte šroubem omezujícím hloubku (8) směrem nahoru, spusťte hlavu na požadovanou hloubku, utáhněte šroub a pojistnou matici. Proveďte řez posouváním (tlačením).

NÁVOD K OBSLUZE TU2000A Tryton

Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem ⚠a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení. Nepořádek a špatné osvětlení často zapřičiňují nehody.
b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří jiskry, které by mohly zapálit prach nebo výpary.
c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad elektronářadím.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko zásahu elektrickým proudem.
b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a předmětů roste riziko zásahu elektrickým proudem.
c) Nevystavujte elektronářadí na působení deště nebo vlhka. Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.
d) Kabely se nesmí žádným způsobem namáhat. Nikdy nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým proudem.
e) V případě, že se elektronářadí používá venků, je třeba prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního

prostředí snižuje riziko zásahu elektrickým proudem.

f) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.
b) Při používání elektronářadí je třeba být předvídavý, pozorovat, co se děje, a používat zdravý rozum. Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím může způsobit závažné osobní úrazy.
c) Je třeba používat osobní ochranné prostředky. Je třeba vždy používat ochranné brýle. Používání v příslušných podmínkách takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.
d) Je třeba se vyhnout neplánovaného spuštění. Před připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo prénese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.
e) Pred spustěním elektronářadí je třeba odstranit všechny klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.
f) Je zakázáno príliš se naklánět. Po celou dobu musíte stát pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat elektronářadí při nepředvídatelných situacích.
g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení ani bižuterii. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.
h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete omezit nebezpečí závislé na prašnosti.
i) Nedovolte, aby rutinní postupy získané mnohonásobným používáním elektronářadí zastoupily přísné dodržování bezpečnostních pravidel. Nedostatečná pečlivost při obsluhování elektronářadí může ve zlomku vteřiny způsobit zásadní škody nebo způsobit těžký úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Elektronářadí se nesmí přetěžovat. Je třeba používat elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

b) Elektronářadí, u kterého nefunguje spínač, se nesmí používat. Každé elektronářadí, které nelze zapínat nebo vypínat spínačem, je nebezpečné a je třeba je opravit.

c) Pred provedením každého seřízení, výměny součástky nebo pred skladováním odpojte zástrčku elektronářadí od zdroje elektrického proudu a/nebo odpojte baterií. Takový bezpečnostní postup omezuje riziko náhodného spuštění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a nedovolte přístup osobám, které nejsou obeznámené s elektronářadím nebo s tímto návodem na používání elektronářadí. Elektronářadí může být nebezpečné v rukách nevyškolených uživatelů.

e) Elektronářadí je třeba udržovat. Je třeba kontrolovat souosost nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je neodborná údržba elektronářadí.

f) Řezacínástroje musí být ostré a čisté. Řádná údržba ostrých hran Řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem, pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý) hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co se ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti prachu a průniku vlhkosti.

1) Doprava elektronářadí by měla probíhat v původním obalu tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a úchopné plochy musí být vždy suché, čisté, neznečištěné olejem ani mazivem. Kluzké držáky a úchopné plochy nedovolují bezpečně držet elektronářadí a znemožňují kontrolu nad ním v neočekávaných situacích.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Opravy elektronářadí je třeba objednávat výhradně u kvalifikované osoby, využívejte původní náhradní součástky. Zajistíte tím, že používání elektronářadí bude stále bezpečné.

b) Pokud by byl pevný prívodní kabel zařízení poškozený, je třeba jej nechat vyměnit u výrobce nebo v odborné opravně, nebo kvalifikovanou osobou, abyste tak zamezili ohrožení.

VÝSTRAHA!

POKOSOVÁ PILA, podrobné pokyny týkající se bezpečného používání zařízení:

1. Udržujte pracoviště uklízeno, bez volných materiálů, např. pilin a třísek, a zajistěte vhodné vrchní nebo místní osvětlení. Nepořádek a špatné osvětlení pracoviště se mohou stát často příčinou nehody.
2. Pokosové pily jsou určeny k řezání dřeva nebo materiálů na bázi dřeva. Nesmí se používat s brusnými kotouči určenými k řezání kovových materiálů, jako jsou tyče, pruty, šrouby. Prach z řezání brusným kotoučem může způsobit zablokování pohyblivých části např. kyvadlového krytu. Jiskry vznikající během řezání brusným kotoučem mohou způsobit vznícení umělohmotných prvků.
3. Neodstraňujte nikdy odřezky, třísky apod. z pracovní oblasti pily, pokud je tato zapnutá. Nejdříve vždy nastavte hlavu do klidové polohy a vypněte elektronářadí.
4. Je zakázáno používat elektronářadí s poškozeným kabelem přívodu elektrického proudu. Je zakázáno dotýkat se poškozeného vodiče; v případě poškození vodiče při práci je třeba vytáhnou zástrčku z elektrické zásuvky. Poškozené vodiče zvyšují nebezpečí úrazu elektrickým proudem.
5. Zkontrolujte, zda v zpracovávaném předmětu nejsou pevná cizí tělesa, jako jsou hřeby, vruty, šrouby apod., které by mohly poškodit kotouč a způsobit poruchu stroje.
6. Pokud je to jen možné, je třeba použít k upevnění obráběného předmětu upínadla. Pokud by byl obráběný předmět držený rukou, je třeba věnovat pozornost tomu, aby byla ruka v bezpečné vzdálenosti od kotouče, minimálně 100 mm z každé strany kotouče. Pila se nesmí používat k řezání příliš malých části, které nelze bezpečně upevnit v upínadle ani přidržovat rukou. Pokud se ruka uživatele ocitne příliš blízko řezného kotouče, existuje zvýšené riziko úrazů způsobených stykem s ostřím.
7. Zpracovávaný materiál je třeba znehybnit a zablokovat v upínadle nebo přitlačit souběžně k vedení a ke stolu. Nesmí se podsunovat obráběný materiál pod kotouč ani řezat „z ruky“. Prvek, který není kontrolovaný nebo se pohybuje, může být velkou rychlosti vymrštěn a způsobit zranění.
8. Používejte vhodné pomůcky osobní ochrany:

— Ochranná sluchátka za účelem snížení rizika poškození sluchu.
— Ochranné brýle za účelem snížení rizika poškození zraku.
— Ochranné masky za účelem snížení rizika vdechování škodlivého prachu.
— Rukavice na práci s pilovými kotouči (je třeba, pokud je toto možné,

přenášet kotouče v ochranných obalech) a s drsnými materiály.

1. Pilu je třeba provést materiálem s mírným posunem. Pila nesmí být materiálem tažená. Za účelem provedení řezu je třeba zvednout řezací hlavu, potáhnout ji bez řezání nad materiálem určeným k obrábění. Následně je třeba spustit motor, přitlačit hlavu ke stolu a vést ji materiálem s mírným posunem. Řezání prostřednictvím tahu může způsobit přemístění řezného kotouče na hranu obráběné části a prudký odraz řezného kotouče ve směru uživatele.
2. Pokud je zařízení v chodu, držte ruce v bezpečné vzdálenosti od oblasti řezání pily. Je zakázáno držet ruce nad plánovanou linii řezu ani před, ani za řezným kotoučem. Při řezání obráběného materiálů „křížem“ je držení obráběného materiálu z pravé strany kotouče levou rukou nebo opačně velmi nebezpečné. Kontakt s otáčejícím se pilovým kotoučem může způsobit velmi závažná zranění.
3. Když se kotouč otáčí, je zakázáno sahat rukama za vedení za účelem odstranění třísek ani za žádným jiným účelem. Je třeba udržovat bezpečnou vzdálenost ruky z každé strany řezného kotouče. Vzdálenost otáčejícího se kotouče od ruky nelze pokaždé odhadnout, což může vést k závažným úrazům.
4. Před zahájením řezání je třeba řádně překontrolovat materiál určený k obrábění. Pokud je prohnutý, je třeba jej přitlačit vnější stranou prohnutí k vedení. Je třeba se vždy ujistit, zda mezi obráběným předmětem, vedením a stolem není mezera podél linie řezu. Křivé nebo prohnuté části se mohou přemístit nebo otočit a způsobit zablokování řezného kotouče. V obráběném materiálu se nemohou nalézat hřebíky ani žádná jiná cizí tělesa.
5. V žádném případě se nesmí stát na elektronářadí. Pokud by se elektronářadí převrhlo nebo pokud by došlo k neplánovanému kontaktu s pilovým kotoučem, mohlo by dojít k velmi závažnému úrazu.
6. Pilu používejte výhradně s funkčními a vhodným způsobem udržovanými kryty namontovanými ve správné poloze. Je zakázáno pracovat s pilou bez nasazení funkčních krytů. Ujistěte se, zda sklopný kryt správně funguje a zda se může volně pohybovat. V žádném případě se nesmí zablokovat kryt v otevřené poloze.
7. Vždy používejte pilové kotouče se správnými rozměry a tvarem upínacích otvorů (např. kosočtvercový nebo kruhový). Pilové kotouče, které se nehodí do upínacího držáku, mohou pracovat mimostředně, což způsobí ztrátu kontroly nad prováděnou prací.

POZOR! K rezání používejte pily doporučované výrobcem. Nepoužívejte žádné kotoučové pily s jinými rozměry, než je uvedeno v tomto návodu na

obsluhu. Používejte výhradně řezací kotouče s vhodným průměrem a tlouštkou.

Je třeba používat pilové kotouče, u nichž je rychlost otáček označená na kotouči minimálně stejná, jako je rychlost otáček vřetena pily. Nepoužívejte pilové kotouče s nižší rychlosti.

1. Používejte pilový kotouč vhodný pro řezání určitého materiálu. Je zakázáno řezat jiné materiály, než je určeno výrobcem pilového kotouče.

2. Nikdy nepoužívejte k upevnění pilového kotouče poškozené nebo nesprávné podložky nebo šrouby. Je zakázáno používat jiné podložky a kroužky, než dodávané výrobcem. Podložky a šrouby upevňující pilový kotouč byly navrženy přímo pro pilu, aby bylo zajištěno její optimální fungování a bezpečné používání.

3. K řezání se nesmí používat pilové kotouče, které jsou poškozené nebo deformované. Zuby pily, které jsou tupé nebo mají nesprávný tvar, provádějí úzký řez způsobující nadměrné tření, zaseknutí pilového kotouče a zpětný ráz.
4. Je zakázáno používat pilové kotouče z vysoce legované rychlořezné oceli HSS. Kotouče z této oceli se mohou snadno zlomit.
5. Před použitím elektronářadí odstraňte z pracovní plochy veškeré nástavné nástroje, třísky apod. Na stole se může nacházet pouze obráběný prvek. Odpadky, volné kousky dřeva nebo jiné předměty by mohly vstoupit do styku s otáčejícím se kotoučem a být odmrštěny s velkou rychlostí.
6. Před zapnutím pily je třeba se přesvědčit, zda se kotouč ve své nejnižší poloze nedotýká otačecí základny. Toto by mohlo způsobit poškození kotouče i stroje.
7. Je třeba řezat pomalu a vždy pouze jeden prvek. Několik kusů položených na sobě nelze řádně upevnit ani podepřít, mohou tedy být zachyceny řezným kotoučem nebo se během řezání přemístit.
8. Před zahájením používání se přesvědčte, zda je pila namontována nebo umístěna na rovném, stabilním pracovním povrchu. Rovný a stabilní pracovní povrch snižuje riziko naklonění nebo překlopení pily.
9. Nikdy nepoužívejte elektronářadí bez vložky otáčecího stolu. Poškozenou vložku je třeba vyměnit. Při práci s poškozenou vložkou existuje nebezpečí poranění kotoučem.
10. Je třeba si práci dobře naplánovat. Při každé změně úhlu skosení se přesvědčte, že je vedení správně upevněné, aby přidržovalo obráběnou část, a že nevstoupí do styku s řezným kotoučem nebo systémem zajišťujících zařízení. Je třeba provést s pilou kompletní simulovaný postup řezání, bez zapínání zařízení a bez umístování materiálu na pracovním stole, abyste se přesvědčili, že vedení nepřichází do styku s kotoučem a že nejsou žádná další ohrožení.
11. Je třeba se ujistit, zda je pracovní stůl dobře zajištěný a zda se nebude při práci posunovat. Úhly řezu by měly být nastaveny před zahájením řezání. Změna nastavení při práci může vést k zaklínění řezacího kotouče a ke zpětnému rázu.
12. Je třeba pečovat o to, aby byl obráběný materiál řádně podepřen, s použitím pomůcek jako je prodloužení stolu, kozlík apod., které plochu řezacího stolu vhodně prodlouží nebo rozšíří. Materiál, který je delší nebo širší jako řezací stůl, anebyl vhodně zajištěn, se může naklonit. Pokud se obráběný nebo odřezaný kousek odkloní, mohl by zvednout dolní kryt nebo by jej mohl odmrštit otáčející se kotouč.
13. Je zakázáno využívat třetí osoby v zastoupení prodloužení nebo pro další podpěru. Nestabilní podpěra obráběných části může způsobit zablokování kotouče nebo přemístění obráběného materiálu během řezání, což by mohlo být spojeno s přitažením obsluhy a pomáhající osoby na otáčející se ostří.
14. Před přiložením kotouče k povrchu zpracovávaného předmětu je třeba stroj spustit. Řez zahajujeme, až když

kotouč dosáhne svou maximální rychlost. V opačném případě se může pilový kotouč vzpříčit v zpracovávaném materiálu, což způsobí zpětný ráz.

1. V případě zaklínění řezného kotouče je třeba vypnout pilu, přidržet obráběný předmět až do chvíle úplného zastavení kotouče a vyjmout zástrčku z elektrické zásuvky. Odstraňte zablokovaný materiál. Nikdy neodstraňujte obráběný materiál, dokud se kotouč zcela nezastaví. V opačném případě může dojít k odmrštění. Je třeba zjistit a odstranit příčinu zaklínění řezného kotouče. Pokračování v práci se zablokovaným materiálem může způsobit ztrátu kontroly nebo poškození elektronářadí.
2. Pokud je nutné spuštění pily, která je zaklíněná v zpracovávaném materiálu, je třeba pilový kotouč vycentrovat v řezu a zkontrolovat, zda nejsou zuby kotouče zaseknuty v materiálu. Pokud by byl pilový kotouč zaseknutý v materiálu, mohlo by dojít k jeho odrazu a způsobení zpětného rázu pily.
3. V žádném případě se nesmí blokovat ani přitlačit odřezané kousky materiálů k otačejícímu se řeznému kotouči. V případě používání omezovačů, např. omezovače délky, odřezaný kousek se může zaklínit v kotouči a být prudce odmrštěný.
4. Je třeba používat upínadla nebo jiné, speciální upevňující prvky navrženy k upevňování kulatých prvků. Kulaté prvky se obyčejně přetáčejí během řezání, a způsobují tak „kopání“ kotouče. V důsledku může být obráběný prvek přitažený spolu s rukama obsluhy přímo na ostří.
5. Řezný kotouč by měl dosáhnout plnou rychlost, než bude přiložen k materiálu. Tímto způsobem bude redukováno riziko, že bude obráběný prvek odmrštěn.
6. Nedotýkejte se pilového kotouče po skončení řezání, než kotouč vychladne. Kotouč se během řezání zahrívá.
7. Po skončení práce je třeba vypnout zařízení vypínačem, nastavit hlavu pily do dolní polohy, a před přistoupením k odstranění zbytků obráběného materiálu počkat až se kotouč zastaví. Sahat rukama poblíž pracujícího ostří je nebezpečné.
8. Během prénášení pokosové pily musí být břit pilového kotouče schovaný a zajištěný.
9. Při zvedání a dopravování je třeba pilu zajistit. Nezvedejte a nepřenášejte pilu za kryty.
10. V případě poruchy stroje je třeba jej předat k opravě do autorizované servisní opravny.

POZOR! Pila je vybavená laserovým vedením třídy 2 podle EN 60825-1:2014. Je zakázáno dívat se do svazku laserového světla a směřovat laserem přímo

do očí osob a zvířat.

Pohled do světla laseru třídy 2 není škodlivý, pokud netrvá déle než 0,25 s. Reflex zavírání víček je zpravidla dostatečnou ochranou. Použití optických zařízení, například brýlí, dalekohledů nezpůsobuje zvýšení rizika poškození očí.

Nikdy nezpůsobte výstražné štítky na elektronářadí nepoznatelné.

URČENÍ A KONSTRUKCE ZAŘÍZENÍ:

Pokosová pila je nářadí ve druhé třídě ochrany (dvojitá izolace) a je poháněná jednofázovým elektromotorem.

Pokosová pila, jako stabilní zařízení, je určená ke zhotovování přesných rovných nebo úhlových řezů s rovným průběhem linie řezu, ve dřevě nebo v obdobných materiálech, které nejsou silnější, než je uvedeno v TECHNICKÝCH ÚDAJÍCH.

Po vybavení elektronářadí vhodným pilovým kotoučem je možné řezání tenkých neželezných kovů (např. hliníkových profilů) a umělé hmoty.

Pila je určená k domácímu a k hobby použití. Kategoricky se vylučuje využívání nářadí k jakýmkoliv jiným účelům.

POZOR! Zpracovávání železných kovů je zakázáno.

Každé použití pily, které není v souladu s výše uvedeným určením, je zakázáno a způsobuje ztrátu záruky, přičemž výrobce v takovém nenese případě žádnou odpovědnost za vzniklé škody.

Jakékoliv úpravy zařízení provedené uživatelem osvobozují výrobce od odpovědnosti za poškození a škody způsobené uživateli a okolí.

Správné používání pily se týká také její údržby, skladování, dopravy a oprav.

Pilu lze opravovat výhradně v servisních opravnách určených výrobcem. Pila napájená z elektrické sítě může být opravovaná výhradně osobami s příslušným oprávněním.

Pilu mohou používat, obsluhovat a opravovat výhradně osoby seznámené s její podrobnou charakteristikou a znalé pravidel bezpečnosti. Je nezbytné vždy dodržovat předpisy týkající se prevence nehod a veškeré základní předpisy v oblasti bezpečnosti práce a ochrany zdraví.

I když se pila používá zcela v souladu s jejím určením, nelze úplně odstranit určité faktory zbytkového rizika. Vzhledem ke konstrukci a stavbě stroje se může vyskytnout následující ohrožení:

• Kontakt s rotujícím pilovým kotoučem (řezná rána).
• Odmrštění zpracovávaného předmětu nebo jeho části.
• Prasknutí/zlomení pilového kotouče.
• Poškození sluchu v případě nepoužívání nezbytné ochrany.
• Zdraví škodlivé emise dřevěného prachu v případě provádění práce v uzavřených prostorách.

Kompletace

• Pokosová pila -1 ks.
• Pilový kotouč 255 x ∅ 30 x 3,2 mm (40T)-1 ks.
  • Sáček na třísky -1 ks.
  • Prodlužovací držáky -2 ks.
  • Stolníkupínadlo
  • Imbusové klíče-2 ks.(4 mm,6 mm)
• Držálkostavení
  • Návod na obsluhu - 1 ks.
  • Záruční list - 1 ks.

■ Součásti zařízení

Číslování součásti zařízení se vztahuje ke grafickému znázornění umístěnému na stránkách 2-4 návodu na obsluhu:

Obr. A: 1. Zapínání/vypínání laserového ukazatele (označení linie řezu)

1. Držák
2. Zapínač/vypínač
3. Sklopný ochranný kryt
4. Kryt motoru

5. Dopravní držák

6. Pilový kotouč

7. Šroub omezující hloubku řezu

8. Napojení na odvádění třísek a prachu

9. Pant ramene

10. Dopravní zajištění (opěrný čep)
11. Měřítko pro nastavení svislého úhlu
12. Ukazatel úhlu řezu (svislý)
13. Přitahovací zařízení
14. Šroub upevňující přitahovací zařízení
15. Upevňující držák pro libovolný úhel řezu (svisle)
16. Kabel přívodu elektrického proudu
17. Šroub upevňující stolní upínadlo
18. Otvory na namontování základny
19. Vrut upevňující prodlužovací držák
20. Prodlužovací držák
21. Základna

Obr. B: 23. Otvory na prodlužovací držák

1. Vedení (omezovač)
2. Otáčecí pracovní stůl
3. Laserový ukazatel
4. Sáček na třísky
5. Nastavovací šroub
6. Vrut upevňující kryt
7. Kryt pilového kotouče
8. Páka zajištění
9. Upínací šroub
10. Stolní upínadlo
11. Vložka otáčecího stolu
12. Páka spouštění
13. Držák nastavení pro libovolné úhly úkosu (vodorovně)
14. Měřítko nastavení úrovňového úhlu
15. Ukazatel úhlu řezu (vodorovně)

Obr. H: 39. Opěrná páka

Obr. I: 40. Upevňující kontramatice

Obr. J: 41. Imbusový klíč 4 mm

Obr. K: 42. Imbusový klíč 6 mm

1. Tlačítko zajištění vřetena

1. Vnější přítlačná příruba
2. Vnitřní upevňující příruba

TECHNICKÉ ÚDAJE:

Jmenovité napětí	220-240 V
Jmenovitý kmitočet	50 Hz
Odebíraný výkon	S1 1800 W;S6 20% 2050 W*
Max. rychlost otáček	4500 /min
Průměr pilového kotouče (min/max)	250/255 mm
Průměr otvoru pilového kotouče	30 mm
Tlouštka pilového kotouče	3,2 mm
Max. rychlost otáček kotouče	≥slant 4500 / min

Rozsah otočení stolu		± 48^
Rozsah otočení hlavy 0 -45		° °
Max. tlouštka řezaného materiálu (výška x šířka) / úhel otočení hlavy / úhel otočení stolu		70 x 340 mm /0°/0°
		70 x 240 mm /0°/45°
		40 x 340 mm /45°/45°
		40 x 240 mm /45°/0°
Laserový ukazovatel	třída laseru	2
	vlnová délka laseru	650 nm
	výkon laseru	<1mW
Hladina akustického tlaku (LpA)		98,8 dB(A)
Hladina akustického výkonu (LwA)		111,8 dB(A)
Tolerance měření K_tpAK_LwA		3dB(A)
Třída zařízení		☐ /II
Hmotnost brutto/netto		16,5 kg / 14,5 kg

* S1 – Trvalá práce

S6 20% – Přerušovaná práce s přestávkami a chodem naprázdno, relativní čas zátěže 20%

PŘÍPRAVA NA PRÁCI:

Rozbalit zařízení a zkontrolovat, zda se na něm nevyskytují případná poškození vzniklá při dopravě. V případě zjištění jakýchkoliv poškození je třeba tyto okamžitě reklamovat.

Pilu je třeba stabilně položit a pevně připevnit příslušnými šrouby k dílenskému stolu nebo ke stabilnímu a rovnému podkladu, který je schopen výdržet tlak vyvíjený při práci. K tomuto účelu slouží otvory na namontování základny (19).

POZOR: Před každým použitím pily je třeba se ujistit, že všechny prvky pily jsou řádně upevněny.

Před každým použitím pily je třeba se ujistit, že je zařízení stabilní.

■ Dopravní zajištění

Dopravní zajištění (11) usnadňuje zacházení s elektronářadím během jeho dopravování a zajištuje hlavu pily v její dolní poloze.

Za účelem odjištění je třeba:

• přesunout hlavu nářadí mírně dolu tak, že se bude držet za dopravní držák (6), aby bylo dopravní zajištění povoleno,
• zcela vytáhnou ven opěrný čep (11) (viz obr. C, str. 3),
• pomalu přesunout hlavu nářadí nahoru.

■ Montáž součástí zařízení

Po uvolnění hlavy zkontrolujete stav a upevnění pohyblivých součástí (pilový kotouč (7) a ochranný kryt (4)). Ručním otáčením kotouče (zástrčka musí být vytažena z elektrické zásuvky) zkontrolujte, zda není zablokovaný mechanismus předávání pohonu a zda je pilový kotouč správně namontován.

POZOR! Při správném namontování směr šípky na pilovém kotouči musí být totožný se směrem šípky na krytu řezacího kotouče.

Pokud během práce elektronářadí vzniká zdraví škodlivý, hořlavý nebo výbušný prach, je třeba používat příslušné ochranné prostředky.

K napojení (9) je třeba připojit odsávací zařízení, např. průmyslový vysavač, nebo na ně nasadit sáček na třísky (27). Úchytka sáčku se musí nacházet v drážce spoje (viz obr. B, str.2).

Některé druhy prachu, např. dubový nebo bukový, jsou považovány za karcinogenní, zvlášť ve spojení s látkami používanými při zpracování dřeva (chromany, impregnační prostředky na dřevo). Doporučuje se používat masku proti prachu.

■ Montáž prodlužujících držáků

Prodlužující držáky (21) jsou určeny k přidržení dlouhých zpracovávaných předmětů a lze je namontovat na obou stranách pracovního stolu.

V závislosti na potřebách vložte prodlužující držáky do otvorů (23) na levé a na pravé straně základny (22) a zajistěte je upevňujícími vruty (20).

■ Montáž nastavovacího držáku

Nastavovací držák (36) zašroubujte až nadoraz do otáčecího pracovního stolu (25) vesměru pohybu hodinových ručiček (viz obr. B, str.2).

■ Upevnění zpracovávaného předmětu

Pro zajištění optimálního bezpečí při práci je třeba zpracovávaný předmět vždy znehybnit a zajistit.

Nepracujte s předměty, které jsou přiliš malé na to, aby se daly znehybnit.

- Přitlačte silně obráběný předmět k vedení (24).

- Připojené v obalu stolní upínadla (33) vložte do jednoho z určených k tomuto účelu otvorů ve vedení a znehybněte s použitím upevnujícího šroubu (18) (viz obr. B-D, str.2-3).

- Povolte nastavovací šroub (28), přizpůsobte upínadlo zpracovávanému předmětu a následně dotáhněte šroub upínadla (32) ve směru pohybu hodinových ručiček, abyste tak prvek určený ke zpracování zajistili.

Pro uvolnění zpracovávaného prvku postupujte opačně.

■ Nastavení úhlu řezu

Úhel vodorovného řezu lze nastavit v rozsahu od -48° (levá strana) do +48° (pravá strana) (viz obr. E, str. 3).

- Uvolněte pracovní stůl (25) povolením držáku nastavování úhlu (36).

- Stlačte spouštěcí páku (35) a s použitím nastavovacího držáku (36) nastavte otáčecí pracovní stůl v požadované úhlové poloze, tzn. ukazatel úhlu řezu (38) musí být nastavený na požadovanou úhlovou hodnotu na měřítku nastavení horizontálního úhlu (37). Pro rychlé a přesné nastavení často použivaných úhlů řezu 0°, 15°, 22,5°, 30° a 45° slouží prohlubně na pracovním stole.

- Po nastavení utáhněte nastavovací držák (36) za účelem znehybnění otáčecího stolu.

Úhel svislého řezu lze nastavit v rozsahu od 0° do 45°.

- Povolte upevňující držák (16) (viz obr. F, str.3).

- Skloňte hlavu pily a s použitím dopravního držáku (6) ji pohybujte až ukazatel úhlu řezu (13) ukáže na měřítku (12) požadovaný úhel řezu. (viz obr. G, str.3).

- Přidržujte hlavu v této poloze a zároveň utáhněte upevňující držák (16).

Pro rychlé a přesné nastavování standardních úhlů řezu 0° a 45° jsou na krytu umístěny koncové zarážky.

Za tímto účelem přesuňte hlavu drženou za držák (6) až nadoraz doleva (0°) nebo nadoraz doprava (45°).

OBSLUHA ZAŘÍZENÍ:

Před zapojením stroje zkontrolujte, zda údaje na firemním štítku jsou v souladu s parametry elektrické sítě. Sít, ke které je pila připojena, musí být chráněna jističem 10 A. Případné prodlužovací kabely musí mít průřez min. 1,5 mm².

1. Před zahájením práce je třeba zkontrolovat stav řezacího kotouče, abyste se vyhnuli přetížení a nesprávné práci pily.

2. Pokud pracujete se dřevem, které již bylo zpracováváno, dávejte si pozor na cizí tělesa, např.: hřebíky, vruty atd.

3. Práci začněte tím, že označíte linii řezu na materiálu. Za tímto účelem je třeba zapnout laserový ukazatel (26) vypínačem (1). Laserový svazek bude ukazovat linii řezu pilového kotouče. Tímto způsobem je možné přesně nastavit zpracovávaný předmět, aniž by bylo potřeba otevírat kryt (4). Označte linii řezu v zpracovávaném předmětu z pravé strany laserového svazku. Neřežte zkřivené předměty. Zpracovávaný předmět musí rovně ležet na vedení. Dlouhé předměty musí být při zpracování opřené po celé své délce.

4. Pro spuštění pily stlačte vypínač pily (3) a přidržte jej v této poloze. POZOR: Z bezpečnostních důvodů vypínač pily (3) nelze zapnout a zajistit pro trvalou práci. Po celou dobu práce musí být držen obsluhou.

5. Před zahájením řezání umožněte, aby stroj pracoval chvíli bez zátěže. Věnujte pozornost případným vibracím nebo podélnému házení, které by mohlo znamenat nesprávné upevnění nebo nepřesné vyvážení kotouče.

6. Hlavu elektronářadí lze spustit teprve po stlačení páky zajištění (31). Pro zahájení řezání je proto třeba kromě spuštění vypínače navíc stlačit palcem páku (31) a přitom držet za držák (2) a posunovat hlavu pomalu směrem dolu.

7. Elektronářadí je třeba posouvat lehce a rovnoměrně řezaným materiálem. Příliš silný posun způsobí snížení odolnosti pracovních nástrojů a může vést k poškození elektronářadí.

Účinnost a kvalita řezání závisí do velké míry na stavu a druhu ozubení řezacího kotouče. Proto je třeba používat výhradně ostré kotouče, které mají zuby přizpůsobené řezanému materiálu.

1. Ukončení řezání pilou spočívá v:

a) úplném výstupu rotujícího kotouče z řezaného materiálu a návratu hlavy do horní/zadní polohy,

b) povolení tlačítka vypínače pily (3) a páky zajištění (31),

c) počkání, až se kotouč pily přestane točit.

1. Ukončení práce s pilou po provedení činností vyjmenovaných v bodu
2. spočívá v:

a) vytažení zástrčky kabelu přívodu elektrického proudu ze zásuvky,

b) vyčištění pily z třísek a prachu,

c) zajištění pily proti přístupu neoprávněných osob (např. dětí).

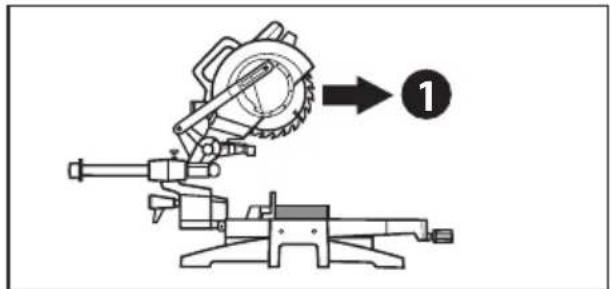

■ Řezání bez posuvu (příčný řez)

1. Za účelem řezu bez posuvu (malé předměty) povolte upevňující šroub (15), pokud byl dotažen. Přesuňte hlavu nadoraz ve směru omezovače (24) a dotáhněte opět šroub (15).

2. Znehybněte zpracovávaný předmět se zohledněním jeho rozměrů.

3. Nastavte požadovaný úhel řezu.

4. Zapněte elektronářadí.

5. Stlačte páku zajištění (31) a při tom držte za držák (2) a posunujte hlavu pomalu směrem dolu.

6. Přeřežte zpracovávaný předmět rovnoměrným posuvem.

7. Vypněte elektronářadí a počkejte, až se kotouč pily zcela zastaví.

8. Přesuňte hlavu pomalu nahoru.

1. Za účelem řezu s použitím přitahovacího zařízení (14) (široké zpracovávané předměty) povolte upevňující šroub (15), pokud byl dotažen.
2. Znehybněte zpracovávaný předmět se zohledněním jeho rozměrů.
3. Nastavte požadovaný úhel řezu.
4. Odtáhněte hlavu do takové vzdálenosti od omezovače (24), až se bude pilový kotouč nacházet před zpracovávaným předmětem.

1. Zapojte elektronářadí.

2. Stlačte páku zajištění (31) a při tom držte za držák (2) a posunujte hlavu pomalu směrem dolu.

1. Přitlačte hlavu směrem k omezovači řezu (24) a přeřežte zpracovávaný předmět rovnoměrným posunem.

1. Vypněte elektronářadí a počkejte, až se kotouč pily zcela zastaví.

2. Přesuňte hlavu pomalu nahoru.

■ Nastavení omezovače hloubky (řezání drážek)

Za účelem řezání drážek je třeba nastavit šroub omezující hloubku řezu (8) (viz obr. H-I, str.3):

1. Přesuňte opěrnou páku (39) ve směru šipky (obr. H) tak, aby se při

sklonu hlavy pily šroub nastavení hloubky řezu (8) na ní opíral.

1. Povolte upevňující kontramatici (40) a přesuňte šroub omezující hloubku řezu (8) nahoru otáčením v protisměru pohybu hodinových ručiček.
2. Sklopte hlavu pily dolu do polohy, pri které bude dosažená požadovaná hloubka drážky.
3. Nastavte šroub omezující hloubku řezu (8) otáčením ve směru pohybu hodinových ručiček tak, aby se kotouč zastavil v požadované poloze, když je při tom hlava zcela dole.
4. Pomalu zvedejte hlavu pily nahoru.
5. Utáhněte upevňující kontramatici (40).
6. Po nastavení omezovače dolní polohy kotouče vyřežte rovnoběžné drážky napříč šířky obráběného předmětu řezem s posunem (tlačením). Následně odstraňte dlátem materiál z drážek. Nikdy nezkoušejte provádění řezů tohoto druhu s použitím širokých (silných) kotoučů ani s kotouči určenými na pravoúhle drážky. Mohlo by to vést ke ztrátě ovladatelnosti zařízení a k úrazu.

■ Zpracovávání atypických předmětů

Při řezání ohnutých nebo zaoblených předmětů je třeba je obzvlášť pečlivě zajistit proti posunu. Na linii řezu nesmí vzniknout škvíra mezi zpracovávaným předmětem, vedením a pracovním stolem. V případě potřeby je třeba vyrobit speciální upínadla.

■ Rezání hliníkových profilů

K upevnění hliníkových profilů použijte rozpěrné špalíky nebo kousky odpadu tak, jak je znázorněno na následujícím obrázku, abyste zabránili zdeformování hliníku.

Během řezání hliníku používejte mazivo na řezání, abyste tak zabránili shromaždování pilin na povrchu kotouče.

POZOR: Nikdy nezkoušejte řezat silné nebo zaoblené hliníkové profily. Silné profily se mohou během řezání uvolnit a zaoblené nelze dostatečně bezpečně upevnit stolním upínadlem.

VÝMĚNA PILOVÉHO KOTOUČE:

POZOR! Při provádění libovolných činností technické obsluhy je třeba se ujistit, že kabel přívodu elektrického proudu pily je odpojen od zdroje elektrického proudu.

Při montování kotouče používejte ochranné rukavice. Při styku s kotoučem existuje nebezpečí poranění.

Je třeba používat výhradně pilové kotouče, jejichž parametry jsou v souladu se jmenovitými údaji uvedenými v tomto návodu na obsluhu.

V žádném případě se nesmí používat jako pracovní nástroj brusné kotouče. Za účelem výměny řezného kotouče je nezbytné vyšroubovat vrut upevňující kyvadlový kryt (29) s použitím imbusového klíče (41)(viz obr. J, str.3).

Abyste získali přístup k vrutu upevňujícímu kryt, musíte následně stlačit páku zajištění (31) a zvednout sklopný kryt (4) až nadoraz nahoru.

Stlačte tlačitko zajištění vřetena (43) a otočte vřeteno až do jeho zablokování, aby se kotouč nemohl otáčet. Zcela vyšroubujte přítlacný vrut (44) s použitím imbusového klíče (42) (viz obr. K, str.4). POZOR!

Přítlačný vrut má levotočivý závit a odšroubuje se ve směru pohybu hodinových ručiček.

POZOR! Tlačítko zajištění vřetena (46) se nesmí během práce s pilou stlačit. V takovém případě by mohlo dojít k poškození elektronářadí.

Obrázek L na str. 4 znázorňuje prvky upevňující pilový kotouč (7) na hřídeli stroje.

Stáhněte vnější přítlačnou přírubu (45) z vřetena a kotouč (7) z vnitřní příruby (46). Sundávání vnitřní příruby z vřetena není nutné. Pokud tato příruba vypadne, je třeba ji nasadit zpět.

Montáž pilového kotouče probíhá v pořadí opačném jak výše uvedené. V případě potřeby očistěte před montáží všechny součástky, které mají byt namontovány.

Pří nasazování pilového kotouče je třeba věnovat pozornost shodě směru otáček kotouče. Směr šipky na kotouči by měl být v souladu se směrem šipky na sklopném krytu.

POZOR: Při upevnění sklopného krytu je třeba si věnovat pozornost jeho správnému umístění. Sklopný kryt by se měl vždy pohybovat volně a samočinně zavírat.

■ Broušení pily

V případě nutnosti naostřit pilu je třeba postupovat podle návodu výrobce pily.

Zvláštní pozornost je třeba věnovat přesnému vyvážení pily. Doporučuje se, aby obsluha a úpravy kotoučových pil probíhaly vždy v souladu s konstrukčními požadavky / návodem dodavatelů.

Doporučuje se, aby obsluhu a úpravy kotoučových pil prováděla vždy kompetentní osoba, tedy osoba s příslušným školením a zkušenostmi, která zná konstrukční požadavky a chápe úrovně bezpečnosti, které je třeba dosáhnout.

Doporučuje se, aby během ostření kotoučových pil byly zohledněny minimální požadavky týkající se tlouštky břitu a jejich vysunutí.

SKLADOVÁNÍA ÚDRŽBA:

Nářadí skladujte na místě, které není přístupné dětem, udržujte jej čisté, chraňte před vlhkem a zaprášením. Podmínky skladování by měly vylučovat možnost mechanického poškození nářadí a minimalizovat vliv škodlivých povětrnostních podmínek.

Stroj v podstatě nevyžaduje zvláštní údržbu.

Doporučuje se po práci očistit pilu z třísek a prachu.

Po práci v silně zaprášeném prostředí se doporučuje přefouknutí stlačeným vzduchem ventilačních otvorů – zabrání to rychlému opotřebování ložisek a odstraní prach blokující přístup vzduchu chladícího elektromotor. Vnější plastové části lze očistit s použitím vlhkého hadříku a jemného čisticího prostředku. Je zapotřebí dbát o to, aby se dovnitř zařízení nedostala voda.

NIKDY nepoužívejte rozpouštědla, mohly by poškodit součástky zařízení vyrobené z umělé hmoty.

Viditelné znečištění ve výstupním otvoru laserového svazku (26) odstraňte jemně tyčinkou s vatou s použitím prostředku na čištění skla. V případě technických problémů kontaktujte oprávněný servis.

DOPRAVA:

Při dopravě je třeba elektronářadí postavit v transportní poloze a zajistit opěrným čepem (11). Pilu dopravujte a skladujte v obalu, který ji chrání proti vlhku, průnikem prachu a drobných pevných těles. Drobné částice, které se dostanou dovnitř, můžou poškodit motor.

VÝROBCE:

PROFIX s.r.o.,

ul. Marywilska 34,

03-228 Varšava, Polsko

Toto zařízení je v souladu s národními i evropskými normami a bezpečnostními pokyny.

POZOR! Veškeré opravy musí provádět kvalifikovaný odborník s použitím původních náhradních součástek.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad.

Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon, které mohou být umístěny na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Během broušení používejte ochranu očí!»

«Během broušení používejte ochranu horních dýchacích cest!»

«Během broušení používejte ochranu sluchu!»

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ PROBLÉMU
Pila nefunguje.	Není proud, je poškozen motor nebo vypínač.	Zkontrolujte, zda je vodič napájení správně připojený a zkontrolujte jističe. Pokud elektronářadí nefunguje, i když je v pořádku přívod elektrického proudu, je třeba je svěřit servisní opravně na adrese uvedené v záručním listu.
Poruchy v činnosti motoru.	Opotřebované uhlíkové kartáče.	Vyměnit uhlíkové kartáče v servisní opravně.

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR ŠO INSTRUKCIJU.

(CZ) Osoba oprávněna připravit technickou dokumentacji:

(CZ) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních;

(CZ) a byla(y) vyrobena(y) podle normy(em):
