TU2000A - Zāģis Tryton - Bezmaksas lietošanas instrukcija

Produkta veids	Galda slīpzāģis
Modelis	TU2000A
Nominālais spriegums	220-240 V ~50 Hz
Nominālā jauda	S1: 1800 W, S6 20%: 2050 W
Maksimālais apgriezienu skaits	4500 min⁻¹
Diska diametrs	250 / 255 mm
Diska atvere	30 mm
Diska biezums	3,2 mm
Galda pagriešanas diapazons	±48°
Galvas pagriešanas diapazons (vertikāli)	0° – 45°
Maks. griešanas izmēri (augst. x plat.)	70 x 340 mm (0°/0°)
Neto / bruto svars	14,5 kg / 16,5 kg
Lāzera klase	2 (EN 60825-1:2014)
Lāzera viļņa garums	650 nm, jauda <1 mW
Skaņas spiediena līmenis	LpA 98,8 dB(A)
Skaņas jaudas līmenis	LwA 111,8 dB(A)
Aizsardzības klase	II (dubultā izolācija)
Transporta fiksators	Atbalsta tapa, kas bloķē galvu apakšējā stāvoklī
Šūpošanās aizsargs	Pašaizveroša, aizsargā no saskares ar disku
Lāzera indikators	Parāda griešanas līniju, ieslēdzams atsevišķi
Skaidu maiss	Skaidu un putekļu savākšanai
Pagarinājuma stieņi	Garu detaļu atbalstam (2 gab.)
Galda skava	Apstrādājamā priekšmeta nostiprināšanai
Apkope	Tīrīt ar sausu vai nedaudz mitru drānu, neizmantot šķīdinātājus
Remonts	Tikai autorizētā servisā, izmantojot oriģinālās detaļas

Bieži uzdotie jautājumi - TU2000A Tryton

Kā bloķēt galvu transportēšanai?

Pirms transportēšanas iestatiet galvu apakšējā stāvoklī un līdz galam iespiediet atbalsta tapu (11), lai bloķētu galvu. Lai atbrīvotu, nedaudz pabīdiet galvu uz leju, izvelciet tapu un paceliet galvu.

Kā iestatīt griešanas leņķi horizontāli?

Atskrūvējiet regulēšanas rokturi (36), nospiediet atbrīvošanas sviru (35) un pagrieziet darba galdu (25) vēlamajā leņķī (diapazons ±48°). Pievelciet rokturi. Ātrai iestatīšanai uz 0°, 15°, 22,5°, 30°, 45° izmantojiet padziļinājumus uz galda.

Kā nomainīt zāģa disku?

Atvienojiet strāvu. Ar 4 mm sešstūra atslēgu atskrūvējiet aizsarga stiprinājuma skrūvi (29), paceliet šūpošanās aizsargu. Nospiediet vārpstas bloķēšanas pogu (43) un ar 6 mm atslēgu atskrūvējiet spiedskrūvi (44) (kreisais vītne). Noņemiet ārējo atloku (45) un disku (7). Montāža pretējā secībā, ievērojot griešanās virziena atbilstību.

Kā ieslēgt lāzeru?

Nospiediet lāzera indikatora ieslēgšanas/izslēgšanas slēdzi (1). Lāzera stars norādīs griešanas līniju. Neskatieties starā – tā ir 2. klases ierīce.

Kādi individuālie aizsardzības līdzekļi ir nepieciešami?

Vienmēr izmantojiet aizsargbrilles, ausu aizsargus un putekļu masku. Nomainot disku, ieteicams lietot aizsargcimdus.

Kā pareizi nostiprināt apstrādājamo priekšmetu?

Izmantojiet galda skavu (33) vai piespiediet materiālu pie vadotnes (24). Ja tas nav iespējams, turiet rokas vismaz 100 mm attālumā no diska. Negrieziet mazas detaļas, kuras nevar droši nostiprināt.

Ko darīt, ja disks iesprūst materiālā?

Izslēdziet zāģi, turiet materiālu, līdz disks pilnībā apstājas, atvienojiet strāvas vadu, pēc tam noņemiet iesprūdušo elementu. Neizņemiet to, kamēr disks nav apstājies – pastāv atsitiena risks.

Kā tīrīt un apkopt zāģi?

Pēc darba noņemiet skaidas un putekļus. Izpūtiet ventilācijas atveres ar saspiestu gaisu. Ārējās plastmasas daļas tīriet ar mitru drānu un maigu mazgāšanas līdzekli. Nekad neizmantojiet šķīdinātājus. Periodiski tīriet lāzera atveri ar kociņu un stikla tīrīšanas līdzekli.

Kādus diskus var izmantot?

Tikai diskus ar diametru 250–255 mm, atveri 30 mm un biezumu 3,2 mm, ar maks. ātrumu 4500 min⁻¹. Neizmantojiet HSS diskus vai slīpripas. Vienmēr pārbaudiet griešanās virziena atbilstību.

Kā iestatīt dziļuma ierobežotāju rievu frēzēšanai?

Iestatiet atbalsta sviru (39) darba stāvoklī. Atskrūvējiet pretuzgriezni (40), pagrieziet dziļuma ierobežošanas skrūvi (8) uz augšu, nolaidiet galvu līdz vēlamajam dziļumam, pievelciet skrūvi un pretuzgriezni. Veiciet griezumu ar padevi (stumšana).

LIETOŠANAS INSTRUKCIJA TU2000A Tryton

Saglabā instrukciju varbūtējai turpmākai lietošanai.

BRĪDINĀJUMS! Nepieciešams izlasīt visus brīdinājumus apzīmētus ar simboliem ⚠, kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrādītos drošības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

levērot visus brīdinājumus un norādijumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Zemāk uzrādītos brīdinājumos „elektroinstruments” nozīmē elektroinstrumentu, kurš tiek barots no elektriskā tikla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošiba:

a) Darba vietā nepieciešams uzturēt kārtību un labu apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu iemesls.
b) Nedrikst lietot elektroinstrumentu sprāgstošā, viegli uzliesmojošā, gāzu un puteklainā vidē. Elektroinstrumenta darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.
c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni un novērotāji. Novēršot uzmanību var zaudēt kontroli par elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšinâm jâbût pielâgotâm pie kontaktligzdâm. Nekad nekâdâ gadijumâ nedrikst mainît kontaktdakšinu. Nedrikst lietot nekâdus pagarinâtājus gadijumâ, ja elektroinstruments ir apgâdâts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšinu un kontaktligzdu izmainas, tas samazina elektriskā trieciena risku.
b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām ar masu, kā piemēram caurules, sildītāji, centrālapkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.
c) Nedrikst pakļaut elektroinstrumentus uz lietus vai mitruma iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.
d) Nedrikst pārslogot savienojuma vadus. Nekad nedrikst lietot savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izvilkt kontaktdakšinu no kontaktligzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, ellainām, asām škautnēm vai kustigām dalām.

Bojāti vai sapīti savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Gadijumā, ja elektroinstruments tiek lietots ārpusē, savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Gadijumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Ši ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar ierobežotām fiziskām, jūtības un psihiskām spējām, vai cilvēkiem bez ierīces darbības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušas par drošību atbildīgas personas.
b) Elektroinstrumenta lietošanas laikā nepieciešams būt tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrīkst lietot elektroinstrumentu noguruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis strādājot ar elektroinstrumentu var radīt nopietnas kermana traumas.
c) Nepieciešams lietot individuālos aizsardzības līdzekļus. Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavus, kiveres vai dzirdes aizsardzības līdzekļus, samazināsies individuālās traumas.
d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad pace|am vai pārce|am ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvokli. Pārnēsāt elektroinstrumentu ar pirkstu uz slēdža vai barošanas tiklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadijuma iemeslu.
e) Pirms elektroinstrumenta palaišanas nepieciešams novākt visas atslēgas. Atslēga atstāta rotejoša elektroinstrumenta tuvumā var radīt individuālas traumas.
f) Nedrikst pärlieku tālu izliekties. Visu laiku nepieciešams stāvēt stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās labāk kontrolēt elektroinstrumentu.
g) Nepieciešams attiecīgi ğērbties. Nedrīkst nēsāt valīgus apgērbus vai rotas lietas. Nepieciešams turēt savus matus, apgērbu un cimdus tālu no kustīgām daļām. Valīgs apgērbs, rotas lietas vai gari mati var tikt aizkerti ar kustīgām daļām.
h) Ja ierice ir pielāgota ārējai putekļu sūkšanai un putekļu uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareizi lietoti. Lietojot putekļu sūcēju var samazināt putekļu

ieelpošanas bīstamību.

i) Nedrikst piejaut, lai rutina iegūta daudzkārt lietojot elektroinstrumentu aizvietotu stingru drošības principu ievērošanu. Neuzmanīga elektroinstrumenta apkalpošana sekundes simtdalā var radīt nopietnus zaudējumus un smagas traumas.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) Nedrikst pārslogot elektroinstrumentu. Nepieciešams piemērot elektroinstrumentu veiktajam darbam. Pareizs elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes, kādam tas tika projektēts.
b) Nedrikst lietot elektroinstrumentu, ja slēdzis to neieslēdz un neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar slēdzi ir bistams un to nepieciešams labot.
c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta glabāšana. Tādas drošības darbības reducē neparedzētu elektroinstrumenta palaišanu.
d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem nepieejamās vietās un nedrikst atļaut personām, kuras nav iepazinušās ar elektroinstrumentu vai šo lietošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir bīstami neapmācītu lietotāju rokās.
e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams pārbaudīt asu sakritību vai kustīgo daļu iekīlēšanos, detaļu plīsumus un visus apstāklus, kuri varētu ietekmēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot. Daudzu negadījumu iemesls ir nepareiza elektroinstrumenta konservācija.
f) Griezejinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti asi griezejinstrumenta asmeni samazina iekilēšanās iespejas un atvieglo apkalpošanu.
g) Elektroinstrumentu, aprīkojumu, darba instrumentus un tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vērā darba apstāklļus un veicamo darbu. Lietot elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.
h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika, ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.
i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju) drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.
j) Elektroinstrumentu nepieciešams glabāt / transportēt iepriekš pārliecinoties, ka visas kustīgās daļas ir noblokētas un nodrošinātas pret atblokēšanos ar oriģināliem šim nolūkam paredzētiem elementiem.
k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem un mitruma sargātā vietā.

1) Elektroinstrumenta transportēšanu jāveic originālā iepakojumā, kurš pasargā no mehāniskiem bojājumiem.
m) Rokturiem un rokturu virsmām vienmēr jābūt sausām, tīrām, nesasmērētām ar ellām un smēriem. Slideni rokturi un rokturu virsmas nedod iespēju droši turēt elektroinstrumentu un to kontrolēt neparedzētās situācijas.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Remonts:

a) Elektroinstrumenta remontu nepieciešams veikt tikai kvalificētam speciālistam, lietojot tikai oriģināls rezerves daļas. Tas elektroinstrumenta lietotājam nodrošinās turpmāku drošību.
b) Ja barošanas vads tiek bojāts, to nepieciešams apmainīt pie ražotāja vai specializētā remonta darbnīcā, vai arī to jāveic kvalificētai personali, lai novērstu bīstamību.

BRĪDINĀJUMS!

LENKA ZAGIS, ipašie ierīces lietošanas drošības norādijumi:

1. Darba zonu uzturēt kārtībā, bez valīgiem materiāliem, piem. skaidām un lauskām, un nodrošināt atbilstošu augšējo vai vietējo apgaismojumu.
   Nesakārtota un vāji apgaismota darba vieta var būt negadijuma iemesls.
2. Lenka zāgis paredzēts koka un kokveidīgu produktu griešanai. Nedrikst izmantot ar diska slīpripām metāla materiālu griešanai, tādu kā stieņi, sviras, skrūves. Slīpēšanas putekļi var radīt kustīgo daļu bloķēšanu piem. kustīgo pārsegu. Slīpēšanas laikā radītās dzirksteles var radīt no plastmasas izgatavoto elementu aizdeqšanos.
3. Nekad netīrīt lauskas, skaidas un tml. no zāga darba zonas, kad tas ir ieslēgts. Vienmēr vispirms uzstādīt galvu atbrīvotā stāvokli un izslēgt elektroinstrumentu.
4. Nedrikst lietot elektroinstrumentu ar bojātu barošanas vadu. Nedrikst pieskarties pie bojāta vada; ja vads tiek bojāts darba laikā, nepieciešams izņemt kontaktdakšinu no kontaktligzdas. Bojāti vadi palielina elektriskās strāvas trieciena risku.
5. Pārbaudit vai apstrādājamā materiālā nav svešu ķermeņu, tādu kā naglas, skrūves un tml., kuri varētu sabojāt disku un radīt mašinas avāriju.
6. Ja tas ir iespējams nepieciešams izmantot apstrādājamā priekšmeta stiprināšanas spiles. Ja apstrādājamo priekšmetu turam rokās nepieciešams pievērst uzmanību, lai roka atrastos drošā attālumā no diska, minimums 100 mm no katras diska puses. Zāgi nedrikst lietot pārāk mazu elementu griešanai, kurus nevar droši stiprināt spilēs vai turēt rokās. Ja operatora roka atrodas pārāk tuvu griezejdiskam, pastāv paaugstināta bīstamība kontaktā ar asmeni iegūt traumas.

7. Apstrādājamo materiālu nepieciešams nostiprināt un blokēt spilēs vai vienmērīgi piespiest pie vadotnes un galda. Apstrādājamo materiālu nedrīkst iebīdit zem diska kā ari griezt no „rokas”. Nekontrolēts vai kustīgs elements var tikt ar lielu ātrumu atmests radot traumas.

8. Nepieciešams nēsāt atbilstošu individuālo aizsardzības aprīkojumu:

9. Aizsargaustinas dzirdes zaudēšanas riska samazināšanai.

10. Aizsargbrilles acu traumu riska samazināšanai.
11. Aizsargmaskas kaitīgo puteklu ieelpošanas riska samazināšanai.

12. Cimdi darbam ar ripzāgiem (iespējas gadījumā ripzāgus nepieciešams pārnēsāt ietvaros) un abrazīviem materiāliem.

13. Zāgi nepieciešams pārvietot pa materiālu ar nelielu padevi. Zāgi nedrīkst vilkt pa materiālu. Griešanas veikšanai nepieciešams pacelt griezējgalvu pavelkot to virs apstrādei paredzētā materiāla, negriežot. Pēc tam nepieciešams ieslēgt dzinēju, piespiest galvu pie galda un ar vieglu padevi virzīt to pa materiālu. Griešana velkot var radīt griezējdiska pārvietošanos uz apstrādājamā elementa malu un negaidītu griezējdiska atmešanu operatora virzienā.

14. Ierīces darba laikā rokas turēt tālu no griešanas zonas un zāga. Rokas nedrikst turēt virs plānotās griešanas līnijas kā arī griezejdiska priekspusē un aizmugurē. Turēt apstrādājamo materiālu „krusteniski” ir ľoti bīstami, apstrādājot materiālu diska labajā pusē turot to ar kreiso roku vai otrādi. Kontakts ar rotējošu ripzāgi var radīt nopietnas traumas.

15. Diska griešanas laikā nedrīkst pieskarties pie vadotnes, lai noņemtu skaidas kā arī citā nolūkā. Nepieciešams ievērot rokas drošu attālumu katrā griezejdiska pusē. Rotējoša diska attālumu no rokas ne vienmēr var labi novērtēt, kas var radīt nopietnas traumas.

16. Pirms griešanas sākuma apstrādei paredzēto materiālu nepieciešams rūpīgi pārbaudīt. Ja tas ir izlocīts, nepieciešams to piespiest ar ārējo izlocīto pusi pie vadotnes. Nepieciešams vienmēr pārliecināties vai starp apstrādājamo priekšmetu, vadotni un galdu griešanas līnijas garuma nav atstarpes. Škībi vai izlocīti elementi var pārvietoties vai apgriezties un blokēt griezējdisku. Apstrādājamā materiāla nevar atrasties naglas kā arī citi sveši elementi.

17. Nekādā gadījumā nedrikst stāties uz elektroinstrumenta. Elektroinstrumenta apgāšanās vai neparedzēta kontakta ar ripzāgi gadījumā var rasties nopietnas traumas.

18. Zāgi nepieciešams lietot tikai ar labiem un atbilstoši konservētiem, atbilstošā stāvokli piestiprinātiem pārsegiem. Nedrīkst strādāt ar zāgi bez uzstādītiem labiem pārsegiem. Nepieciešams pārliecināties, ka svārstosais pārsegs pareizi funkcionē un vai brīvi pārvietojas. Nekādā gadījumā nedrīkst blokēt pārsegu atvērtā stāvokli.

19. Vienmēr lietot pareiza izmēra un formas stiprināšana caurumus (piem. romba vai apalas formas). Zāgi, kuri nesader ar stiprināšanas patronu var vibrēt, radot darba kontroles zaudēšanu.

UZMANĪBU! Griešanai nepieciešams lietot ražotāja ieteiktos zāgis. Nelietot nekādus citu izmēru ripzāgus, kā uzrādīts apkalpošanas instrukcijā. Lietot

tikai atbilstoša diametra un biezuma ripzāgus.

Nepieciešams lietot ripzāgus, kur uz diska apzīmētais griešanās ātrums ir vismaz vienāds ar zāga vārpstas griešanās ātrumu. Nedrikst lietot ripzāgus ar mazāku ātrumu.

1. Nepieciešams lietot dotā materiāla griešanai piemērotus zāgus. Nedrikst griezt citus materiālus, kurus nenosaka

zāga ražotājs.

1. Zāga stiprināšanai nekad nelietot bojātus vai neatbilstošus paliktnus vai skrūves. Nedrikst lietot citus paliktnus, gredzenus nekā tos, kurus piegādā ražotājs. Zāga stiprināšanas paliktni un skrūves tika speciāli projektēti zāgim, lai nodrošinātu optimālu funkcionēšanu un lietotāja drošību.

2. Griešanai nedrikst lietot zāgus, kuri ir bojāti vai deformēti. Neasi vai nepareizi uzasināti zāga zobi veido šauru rindu, kas rada pārmērīgu berzi, zāga blokēšanu un aizmugures atmešanu.

3. Nedrikst lietot ripzāgus no ātrgriezējtērauda HSS. Šī tērauda ripzāgi var viegli salūzt.

4. Pirms elektroinstrumenta lietošanas no darba virsmas noņemt visus uzstādīšanas instrumentus, skaidas un tml. Uz galda var atrasties tikai apstrādājamais elements. Atlikumi, lieli koka gabali vai citi priekšmeti var nonākt kontaktā ar rotējošu disku un ar lielu ātrumu var tikt atmesti.

5. Pirms zāga ieslēgšanas nepieciešams pārliecināties, vai ripzāgis savā viszemākā stāvoklī nepieskaras pie pagriežamā galda. Tas draud ar mašinas un ripzāga defektu.

6. Griezt lēnam vienlaicīgi tikai vienu elementu. Vairākus elementus novietotus vienu uz otra nevar atbilstošā veidā nostiprināt vai atbalstīt, sakarā ar to tos var satvert griežējdisks vai tie var griešanas laikā pārvietoties.

7. Pirms lietošanas sākuma nepieciešams pārliecināties vai lenka zāgis atrodas un ir uzstādīts uz līdzenas, stabilas darba virsmas. Līdzena un stabila darba virsma samazina lenka zāga sasvēršanās vai apgāšanās risku.

8. Nekad nelietot elektroinstrumentu bez darba galda ieliktna. Bojātu ieliktni nepieciešams apmainit. Darba laikā ar bojātu ieliktni pastāv bīstamība ievainoties ar ripzāgi.

9. Savu darbu nepieciešams labi ieplānot. Pirms katra griešanas slīpuma vai griešanas leŋka maiņas, nepieciešams pārliecināties, ka vadotne ir atbilstoši nostiprināta, lai turētu apstrādājamo elementu un nenonāktu kontaktā ar griezējdisku vai drošības sistēmas ierīcēm. Leŋka zāgi nepieciešams izmēgināt ar kompleksu simulējošu griešanas procesu, bez ierīces ieslēgšanas un bez materiāla novietošanas uz darba galda, lai pārliecinātos, ka vadotne neiet kontaktā ar griezējdisku un vai nepastāv kāda cita bīstamība.

10. Nepieciešams pārliecināties, vai pagriežamais darba galds ir labi nodrošināts un darba laikā nepārvietosies. Griešanas leņkiem jābūt uzstādītiem pirms griešanas sākuma. Uzstādījumu maina darba laikā var radit ripzāga iekilēšanos un atmešanu.

11. Nepieciešams rūpēties par atbilstošu apstrādājamā materiāla atbalstu, tādu kā galda pagarinātāji, atbalsti un tml., kuri pagarinās vai paplašinās zāgēšanas galda virsmu. Elementi, kuri ir garāki vai platāki par zāgēšanas galdu un nav atbilstoši nodrošināti var sasvērties. Ja apstrādājamais priekšmets vai nogrieztais gabals var pacelties un atbīdīt apakšējo pārsegu un rotējošais disks var radīt atmešanu.

12. Nedrikst izmantot trešas personas kā pagarinātājus vai papildus atbalstu aizvietotājus. Apstrādājamā elementa nestabils atbalsts griešanas procesā var radīt diska blokēšanu vai elementa pārvietošanos, un operatora un palīgpersonas ievilkšanu

rotējošā asmenī.

1. Pirms ripzāga pielikšanas pie apstrādājamā priekšmeta nepieciešams ieslēgt elektroinstrumentu. Griešanu sākt, kad ripzāgis sasniedz savus maksimālos apgriezienus. Pretējā gadījumā ripzāgis var iekīlēties apstrādājamā priekšmetā un radīt atmešanu.
2. Griezējdiska iekīlēšanās gadījumā nepieciešams izslēgt zāgi un pieturēt apstrādājamo elementu līdz disks pilnīgā apstāsies, izņemt kontaktdakšinu no kontaktligzdas. Noņemt iebloķēto materiālu. Nekad nedrikst noņemt apstrādājamo priekšmetu, līdz disks pilnībā nav apstājies. Pretējā gadījumā var notikt atmešana. Nepieciešams konstatēt un novērst griezējdiska iekīlēšanas iemeslu. Turpinot darbu ar iekīlētu materiālu var notikt kontroles zaudēšana par elektroinstrumentu vai arī tas var sabojāties.
3. Ja pastāv nepieciešamība ieslēgt zāgi, kurš atrodas apstrādājamā materiālā, nepieciešams nocentrēt ripzāgi rievā un pārbaudīt vai ripzāga zobi nav iekērušies materiālā. Ja ripzāgis ir blokēts materiālā, tas var tikt izmest un notikt zāga atmešana.
4. Nekādā gadījumā nedrikst blokēt vai ar nogrieztiem materiāla gabaliem bremzēs rotējošu griezējdisku. Ierobežotāju lietošanas gadījumā, piem. garuma ierobežotāju, nogrieztais gabals var iekīlēties diskā un negaidīti tikt atmests.
5. Nepieciešams vienmēr lietot spiles vai citus, speciālus stiprināšanas elementus projektētus apaļu elementu stiprināšanai. Apaļi elementi griešanas laikā parasti apgriežas, radot diska „sišanu”. Rezultātā apstrādājamais elements var tikt ievilkts kopā ar operatora roku tieši asmenī.
6. Griezējdiskam jāsasniedz pilns ātrums pirms tas tiks pielikts pie materiāla. Tādā veidā tiks reducēts risks, ka apstrādājamais elements tiks atmests.
7. Pēc griešanas beigām nepieskarties pie ripzāga līdz tas nav atdzisis. Griešanas laikā disks ļoti sakarst.
8. Pēc darba beigām ierīci nepieciešams izslēgt ar slēdzi, novietot zāga galvu apakšējā stāvoklī, un sāk novākt apstrādājamā materiāla pārpalikumu tikai pēc pilnīgas diska apstāšanās. Bīstami virzīt rokas strādājoša diska tuvumā.
9. Zāga pacelšanas laikā ripzāga asmeņiem jābūt noslēptiem un aizsargātiem.
10. Pacelšanas un transportēšanas laikā nepieciešams noblokēt ripzāgi. Pacelšanai un transportēšanai nedrikst lietot pārsegus.
11. lerīces avārijas gadījumā nepieciešams to nodot autorizētā servisa punktā.

UZMANĪBU! Lenķa zāgis ir ierīce aprīkota ar lāzera rāditāju, 2 klases lāzers atbilstoši EN 60825-1:2014. Nedrikst skatīties lāzera küli un virzīt lāzera küli uz

cilvēkiem kā arī dzīvniekiem tieši acīs.

Skatīties 2 klases emitētā lāzera starā nav kaitīgi, ja tas ilgst ne ilgāk kā 0,25 s. Acu plakstiņu aizvēršanas reakcija būtība dod pietiekamu aizsardzību. Lietojot optiskās ierīces, piem. brilles, binokļus nerada paaugstinātu acu traumu rašanās risku.

Parūpējieties, lai brīdinošās uzlīmes uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmas.

ELEKTROINSTRUMENTA UZBÜVE UN PIELIETOJUMS:

Leŋka zāgis ir otrās aizsardzības klases ierīce (dubultā izolācija) ar vienfāzes dzinēja piedziņu.

Lenka zāgis, stacionāra ierīce, piemērots precīzai taisnai un slipai griešanai pa taisnu griešanas līniju kokā vai lidzīgos materiālos, kuru biezums nav lielāks kā uzrādīts TEHNISKOS DATOS.

Aprikojot elektroinstrumentu ar atbilstošu zāgi ir iespējams griezt plānus nedzelzs metālus (piem. alumīnija profilus) un plastmasas.

Zāgis ir piemērots amatieru un mājas lietošanai. Kategoriski aizliegts lietot ierīci citos nolūkos.

UZMANĪBU! Aizliegts griezt dzelzs metāla materiālus.

Katra zāga lietošana neatbilstoši augstāk uzrādītajam pielietojumam ir aizliegta un noved līdz garantijas zaudēšanai kā arī ražotājs neatbild par tādā veidā radītiem zaudējumiem.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Pareiza zāga lietošana attiecas arī uz konservāciju, glabāšanu, transportēšanu un remontu.

Zagi drīkst labot tikai ražotāja uzrādītos servisa punktos. No tikla barotas ierīces labo tikai pilnvarotas personas.

Zāgi drīkst lietot, apkalpot un labot tikai personas, kuras ir iepazinušas ar īpašo ierīces raksturojumu un drošības darbības principiem. Vienmēr jābūt ievērotiem noteikumiem attiecībā uz negadijumu novēršanu kā ari visiem pamata noteikumiem drošības un darba higiēnas jomā.

Neskatoties uz pielietojumam atbilstošu lietošanu nevar pilnibā izslēgt atseviškus paliekošā riska elementus. Nemot vērā mašinas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

• Pieskāršanās pie strādājoša griezējdiska (griezta brūce).
• Apstrādājamā priekšmeta vai tā daļas atmešana.
• Griezējdiska plīsums/salūšana.
• Dzirdes pasliktināšanās gadījumā, ja netiek lietoti dzirdes aizsardzības līdzekļi.
• Veselībai kaitīgā koka putekļu emisija veicot darbus slēgtās telpās.

Komplektācija

• Lenka zāgis -1 gab.
  • Griezējdisks ∅255x ∅30x3,2mm (40T)-1gab.
  • Skaidu maiss -1 gab.
• Pagarinošas stipas - 2 gab.
  • Galeā sāprinājums
  • Seškantu atslēga - 2 gab.(4mm, 6mm)
  • Uzstādijuma rokturis1 gab.
• lietošanas instrukcija- 1 gab.
  • Garantijas karte - 1 gab.

■ lerices elementi

lerīces elementu numerācija attiecas uz grafisko attēlu, kurš atrodas apkalpošanas instrukcijas 2-4 lapaspusē:

Zim.A: 1. Lāzera rādītāja slēdzis iesl./izl. (griešanas līnijas apzīmējums)

1. Rokturis
2. leslēgšanas / izslēgšanas slēdzis
3. Aizsargpārsegs (svārstošais)

4. Dzinēja korpuss

5. Transportēšanas rokturis

6. Ripzāgis

8.Griešanas dziljuma ierobežošanas skrūve

1. Puteklu un skaidu novadīšanas savienojums

2. Pleca enge

3. Transportēšanas drošinātājs (fiksējošā tapa)

4. Vertikāla uzstādīšanas skala

5. Vertikālā zāgēšanas leŋka rādītājs

6. Asmens horizontalālas pārbīdes ierīce

7. Skrūve horizontālās pārbīdes ierīces stiprināšanai

8. Svira brīvi izvēlēta vertikālā zāgēšanas leŋka fiksēšan

9. Barošanas vads

10. Galda stiprināšanas skrūve

11. Pamatnes montāžas caurumi

12. Stīpas stiprināšanas skrūve

13. Pagarinošā skava

22.Pamatne

Zim.B: 23. Atvērumi pagarinošās skavas ievietošanai

1. Vadotne

2. Pagriežamais darba galds

3. Lāzera rādītājs

4. Skaidu maiss

5. Regulēšanas skrūve

6. Pârsega stiprināšanas skrūve

30.Ripzāga pārsegs

1. Drošiba svira

2. Stiprināšanas skrūve

3. Galda stiprinājums

4. Pagriežamā galda ieliktnis

5. Atbrīvojošā svira

6. Uzstādijuma rokturis priekš jebkādiem mainlenka stūreņiem (līmenis)

7. Horizontālā lenka uzstādīšanas skala

8. Horizontālā zāgēšanas leŋka rādītājs

Zim. H:39. Atbalsts svira

Zim. I: S40rināšanas kontruzgrieznis

Zim. J: 41.Seškantu atslēga 4 mm

Zim. K: 42.Seškantu atslēga 6 mm

1. Vārpstas blokēšanas poga

Zim. L: 44. Stiprināšanas skrūve ar paliktni

1. Ārējais stiprināšanas gredzens

2. lekšējais stiprināšanas gredzens

TEHNISKIE DATI:

Nominālais spriegums		220-240 V
Nominālā frekvence		50 Hz
Nominālā jauda		S1 1800 W;S6 20% 2050 W*
Griezes ātrums max.		4500 /min
Zāga asmens diametrs (min/max)		250/255 mm
Asmens cauruma diametrs		30 mm
Ripzāga biezums		3,2 mm
Maks. ripzāga griešanas ātrums		≥slant 4500 / min
Galda pagriešanas diapazons		° ± 48
Galvas pagriešanas diapazons 0 -45		° °
Maks. griežamā materiāla biezums(augstums x platums) / galvaspagriešanas leŋkis / galdapagriešanas leŋkis		70 x 340 m ^m /0 /0
		70 x 240 m ^m /0 /45
		40 x 340 m ^m /45 /45
		40 x 240 m ^m /45 /0
Lāzera rāditājs:	lāzera klase	2
	lāzera vilņu	garums 650 nm
	lāzera jauda	<1mW
Akustiskā spiediena limenis (LpA)		98,8 dB(A)
Akustiskās jaudas limenis (LwA)		111,8 dB(A)
Mrījumu izkliede K _ps ,K _t		3dB(A)
Elektroaizsardzības klase		☐/II
Masa bruto/neto		16,5 kg / 14,5 kg

* S1 – Nepārtrauktais darbs
S6 20%— Neregulārs darbs ar dīkstāves pārtraukumiem, relativais slodzes laiks 20%

SAGATAVOŠANĀS DARBAM:

Izpakot ierīci un pārbaudīt iespējamos transportēšanas defektus.

Gadijumā, ja tiek konstatēti jebkādi defekti nepieciešams tos nekavējoties reklamēt.

Zāgi nepieciešams stabili novietot, pieskrūvēt pastāvīgi pie darba galda ar skrūvēm vai uz stabilas un taisnas pamatnes, kura izturēs darba laikā radīto spiedienu. Šim nolūkam kalpo pamatnes montāžas caurumi (19).

UZMANIBU: Pirms katras zāga lietošanas nepieciešams pārliecināties vai visi zāga elementi ir droši piestiprināti.

Pirms katras zāga lietošanas nepieciešams pārliecināties, ka ierīce ir stabila.

■ Transportēšanas nodrošināšana

Transportēšanas drošinātājs (11) atvieglo darbību ar elektro-instrumentu tā transportēšanas laikā un bloķē galvu zāga apakšējā stāvokli.

Blokēšanas atbrīvošanai nepieciešams:

• pārvietot ierīces galvu nedaudz uz leju, turot aiz transportēšanas roktura (6), lai atbrīvotu transportēšanas nodrošināšanu,
• pilnībā uzāru izbīdīt fiksējošo tapu (11)kat. zīm, lpp. 3),
• instrumenta galvu lēnām pārvietot uz augšu.

■ lerices elementu montāža -

Pēc galvas atbrīvošanas pārbaudīt kustīgo daļu stāvokli un stiprinājumu (ripzāģis (7) un aizsargpārsegs (4)). Ar roku pagriežot ripzāģi (kontaktdakšiņai jābūt izvilktai no barošanas ligzdas) pārbaudīt vai nav bloķēt piedziņas pārnesuma mehānisms kā arī vai zāģis ir pareizi nostiprināts.

UZMANĪBU! Ripzāga uzstādīšanas laikā nepieciešams pievērst uzmanību uz ripzāga apgriezienu virziena sakritību. Bultiņas virzienam uz ripzāga jāsakrīt ar bultiņas virzienu uz

ripzāga pārsega.

Ja strādājot ar elektroinstrumentu rodas veselībai kaitīgi, viegli uzliesmojoši vai sprāgstoši putekļi, nepieciešams lietot atbilstošus aizsardzības līdzeklus.

Savienojumā (9) nepieciešams pievienot atsūcošo ierīci, piem. rūpniecības putekļu sūcēju, vai uz to uzlikt skaidu maisu (27). Maisa sprādzei jāatrodas savienojuma rievā(skat. zīm.B, lpp. 2).

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksnī, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekliem). Ieteicams lietot puteklu aizsargmasku.

■ Pagarinošo stipu montāža

Pagarinošas stīpas (21) kalpo priekš garu apstrādājamo priekšmetu turēšanas un var tikt uzstādītas abās darba galda pusēs.

Atkaribā no nepieciešamības ielikt pagarinošas stīpas atverēs (23) pamatnes (22) labajā un kreisajā pusē un fiksēt ar stiprināšanas skrūvēm (20).

■ Montāžas kronšteina pielāgošana

Montāžas kronšteinu (36) ieskrūvēt līdz galam pagriežamā darba galdā (25) pulksteņa rādītāja kustības virzienā(skat. zīm.B, Ipp. 2).

■ Apstrādājamā priekšmeta nostiprināšana

Lai panāktu optimālu darba drošību, apstrādājamo priekšmetu nepieciešams stingri nostiprināt.

Neapstrādājiet priekšmetus, kuri ir par maziem, lai tos stingri nostiprinātu.

• Apstrādājamo priekšmetu stipri piespiest pie vadotnes (24).
• lepakojumā pievienoto galda spīli (33) ielikt vienā no šīm nolūkam piemērotām atverēm vadotnē un nofiksēt ar stiprināšanas skrūvi (18) (skat. zīm.B-D, lpp. 2-3).
• Atbrīvot regulēšanas skrūvi (28), piemērot stiprinājumu pie apstrādājamā priekšmeta, un pieskrūvēt stiprināšanas skrūvi (32) pulksteņa rādītāju kustības virzienā, tādā veidā blokējot apstrādei paredzēto elementu.
  Apstrādātā elementa atbrīvošanai nepieciešams rīkoties pretēji.

■ Griešanas lenka uzstādīšana

Griešanas leŋkis horizontālā plaknē var tikt uzstādīts diapazonā no 48°(kreisā puse) līdz +48°(labā puse) (skat.zīm.E, Ipp.3).

• Atbrīvot pagriežamo darba galdu (25) atbrīvojot uzstādišanas rokturi (36).
• Nospiest atbrīvošanas sviru (35) un ar montāžas kronšteinu (36) uzstādīt pagriežamo darba galdu nepieciešamā lenķa stāvoklī, t.i. griešanas lenķa rādītājam (38) jābūt uzstādītam horizontālā lenķa uzstādišanas skalā (37) uz nepieciešamo lenķa vērtību. Ātri un precīzi bieži lietotās lenķa vērtības 0°, 15°, 22,5°, 30° un 45° var uzstādīt ar iegriezumiem darba galdā.

Pēc uzstādīšanas pieskrūvēt montāžas kronšteinu (36), lai nofiksētu pagriežamo galdu.

Griešanas leŋkis vertikālā plaknē var tikt uzstādīts diapazonā no 0° līdz 45°.

• Atbrīvot stiprināšanas rokturi (16) (skat.zīm.F, lpp.3).
• Ar transportēšanas rokturi (6) noliekt galvu, līdz griešanas lenķa rādītājs (13) uz lineāla (12) parādīs nepieciešamo griešanas lenķi (skat. zīm.G, lpp. 3).
• Turot galvu šajā stāvoklī, pieskrūvēt stiprināšanas rokturi (16).
  Ātrai un precīzai standarta griešanas leņķu 0° un 45° uzstādīšanai uz korpusa atrodas gala stāvokļa atbalsti.
  Šajā nolūkā pārvietot galvu, turot rokturi (6) - līdz atbalstam pa kreisi (0°) vai līdz atbalstam pa labi (45°).

LIETOŠANA:

Pirms mašinas pievienošanas pārbaudīt vai dati uz mašinas plāksnītes sakrīt ar barošanas tikla parametriem. Elektriskam tiklam, pie kura pieslēgts zāgis, jābūt aizsargātam ar 10 A drošinātāju. Varbūtējiem pagarinātājiem jābūt ar min. 1,5 mm škērsgriezumu.

1. Pirms darba sākuma nepieciešams pārbaudīt griezējdisku, lai izvairītos no pārslodzes un nepareizas zāga darbības.
2. Koka apstrādes gadījumā uzmanīties uz svešiem ķermeņiem, piem.: naglām, skrūvēm un tml.

3. Darbu sākt uz materiāla atzīmējot griešanas līniju. Šim nolūkam nepieciešams ieslēgt lāzera rādītāju (26) ar slēdzi (1). Lāzera kūla uzrādīs griešanas diska griešanas līniju. Šādā veidā var precīzi novietot apstrādājamo priekšmetu bez pārsega (4) atvēršanas. Atzīmēt apstrādājamā priekšmeta griešanas līniju lāzera kūļa labajā pusē. Nezāgēt salocītus priekšmetus. Apstrādājamam priekšmetam taisni jāpieguļ pie vadotnes. Gariem apstrādājamiem priekšmetiem jābūt atbalstītiem visā savā garumā.

4. Lai ieslēgtu zāgi nepieciešams nospiest zāga slēdzi (3) un turēt to šajā stāvokli.

UZMANĪBU: Ṣemot vērā drošību, slēdzi (3) nevar blokēt nepārtrauktam darbam. Visu apstrādes laiku operators to tur nospiestu.

1. Pirms griešanas sākuma dod iespēju, lai ierīce brīdi strādātu bez slodzes. Pievērst uzmanību uz iespējamo vibrāciju vai ass sišanu, kas varētu norādīt uz nepareizu stiprināšanu vai neprecīzu ripzāga balansēšanu.

2. Elektroinstrumenta galvu var nolaist tikai nospiežot drošības sviru (31). Tāpēc, lai sāktu griešanu nepieciešams, izņemot slēdža iedarbināšanu, ar īkški nospiest sviru (31) un turot rokturi (2) lēnām pārvietot galvu uz leju.

3. Elektroinstrumentu nepieciešams bīdīt pa materiālu ar vienmērīgu un vieglu padevi. Pārāk liela padeve var radīt darba instrumenta izturības samazināšanos un novest līdz elektroinstrumenta defekta. Griešanas razība un kvalitāte lielā mērā ir atkarīga no ripzāga zobu stāvokļa un veida. Tāpēc grieztajam materiālam nepieciešams lietot tikai asus un tam piemērotus ripzāga zobus.

4. Griešana ar zāgi beidzas, kad: a) rotējošs ripzāgis pilnībā iziet no grieztā materiāla un galva atgriežas augšējā/aizmugures stāvokli,

b) atbrīvo zāga slēdzi (3) un drošības sviru (31),
c) notiek ripzāga apstāšanās.

1. Zāga darbības beigas, pēc 8 p. aprakstītās darbības veikšanas notiek, kad:

a) no barošanas avota tiek izslēgts barošanas vads,
b) zāgis tiek attīrīts no skaidām un putekliem,
c) zāgis tiek nodrošināts no nepiederošam personām (piem. bērniem).

■ Griešana bez padeves (škērsgriešana)

1. Griežot bez padeves (mazi priekšmeti) atbrīvot stiprināšanas skrūvi (15), ja bija pieskrūvēta. Pārbīdīt galvu līdz galam vadotnes (24) virzienā un atkārtoti pieskrūvēt skrūvi (15).
2. Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
3. lestādiet vēlamo zāgēšanas lenķi.
4. leslēdziet elektroinstrumentu.
5. Nospiest drošibas sviru (31) un turot rokturi (2) lênâm pârbidît galvu uz leju.
6. Pārzāgējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot darbinstrumenta galvu.
7. Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens pilnīgi apstājas.
8. Lēni paceliet augšup darbinstrumenta galvu.

■ Griešana ar padevi

1. Zāgēšanas laikā izmantojot asmens horizontālās pārbīdes ierīci (14) (platiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (15), ja tā ir pieskrūvēta.
2. Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
3. lestādiet vēlamo zāgēšanas leŋki.
4. Atvilkt galvu tādā attālumā no vadotnes (24), līdz griešanas disks atradīsies pirms apstrādājamā priekšmeta.

1. leslēdziet elektroinstrumentu.
2. Nospiest drošibasssviru (31) un turot rokturi (2) lēnām pārbīdīt galvu uz leju.

1. Piespiest galvu vadotnes (24) virzienā un pārzāgēt apstrādājamo priekšmetu ar vienmērīgu padevi.

1. Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens pilnīgi apstājas.
2. Lēni paceliet augšup darbinstrumenta galvu.

■ Dziluma ierobežotaj uzstādīšana (rievu zāgēšana)

Rievu griešanai nepieciešams uzstādit griešanas dziljuma ierobežošanas skrūvi (8) sklt-lzilpp.3):

1. Pārbīdīt atbalsta sviru (39) bultiņas virzienā (zīm. H) tā, lai zāga galvas sasvēruma laikā griešanas dziljuma uzstādišanas skrūve (8) atbalstītos pret to.
2. Atbrīvot kontrējošo stiprināšanas uzgriezni (40) un pārbīdīt griešanas dziljuma uzstādīšanas skrūvi (8) uz augšu, griežot to pretēji pulksteņa rādītāja kustības virzienam.
3. Sasvērt zāga galvu uz leju līdz stāvoklim, pie kura tiks iegūts vēlamais rievas dzilums.
4. Uzstādīt regulēšanas skrūvi (8) griežot to pulksteņa rādītāja kustības virzienā tā, lai griešanas disks apstātos vēlamā vietā, kad galva ir pilnībā nolaista.
5. Uzmanīgi pārbīdīt galvu uz augšu.
6. Pieskrūvēt stiprināšanas kontrējošo uzgriezni (40).
7. Pēc diska apakšējā stāvokļa ierobežošanas uzstādišanas izgriezt paralēlās rievas apstrādājamā priekšmeta šķersvirzienā, veicot griešanu ar padevi (stumšanu). Pēc tam ar kalta palīdzību izņem materiālu starp rievām. Nemēgināt izveidot tāda veida griešanu izmantojot platus (biezus) diskus kā arī diskus priekš taisnstūrveida rievām. Tas var radīt kontroles zaudēšanu par ierīci un traumas.

■ īpašas formas priekšmetu zāgēšana

Zāgējot izliektas formas vai apalus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāgējuma trases apvidū nedrikst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāgēšanas galdu. Vajadzības gadījumā nepieciešams sagatavot un pielāgot īpašus turētājelementus.

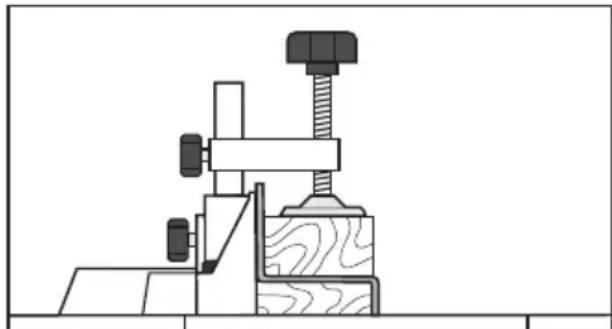

■ Aluminija profilu griešana

Alumīnija profilu stiprināšanai lietot paliktņu blokus vai atgriezumu gabalus, tā kā parādīts zemāk uzrādītā zīmējumā, alumīnija deformācijas novērsanai.

Alumīnija griešanas laikā izmantot griešanas eļļu, lai novērstu skaidu sakrāšanos uz diska virmas.

UZMANĪBU! Nekad necenties griezt biezus vai noapaļotus aluminija profilus. Biezi profili griešanas laikā var atbrīvoties, bet noapaļotos nevar drošā veidā piestiprināt galda stiprinājumā.

RIPZĀGA MAINA:

UZMANĪBU! Jebkādu tehniskās apkalpošanas darbību veikšanas laikā nepieciešams pārliecināties, ka zāga barošanas vads ir atvienots no barošanas avota.

Griezējdiska montāžai lietot aizsargcimdus. Kontaktā ar griezējdisku pastāv ievainošanās bīstamība.

Lietot tikai zāgēšanas diskus, kuru parametri atbilst šinī apkalpošanas instrukcijā uzrādītiem.

Nekādā gadījumā nedrīkst lietot slīpēšanas diskus par darba instrumentiem.

Griezējdiska maiņai nepieciešams izskrūvēt kustīgā pārsega (29) stiprināšanas skrūves ar gala atslēgu (41)(skat. zīm Jlpp. 3).

Pēc tam, lai pieklūtu pie diska stiprināšanas skrūves, nepieciešams nospiest drošības sviru (31) un pacelt kustīgo pārdegu (4) uz augšu līdz galam.

Nospiest vārpstas blokēšanu (43) un pagriezt vārpstu līdz tā blokējas, lai disks nevarētu griezties. Pilnība izskrūvēt stiprināšanas skrūvi (44) ar gala atslēgu (42) (skat. zīm. IpK, 4). UZMANĪBU! Stiprināšanas skrūve ir ar kreiso vītni un izskrūvējas pulksteņa rādītāja kustības virzienā.

UZMANĪBU!Vārpstsa blokēšanu (43) var nospiest tikai pie nekustīga vārpstas. Pretējā gadijumā elektroinstrumentu var sabojāt.

Zimējums L lpp. 4 parāda griešanas diska (7) stiprināšanas elementus uz mašīnas vārpstas.

Novilkt ārējo stiprināšanas gredzenu (45) no vārpstas un disku (7) no iekšējā gredzena (46). Nav nepieciešams no vārpstas nonemt iekšējo gredzena. Ja gredzens izkrīt, to nepieciešams ielikt atpakal.

Griešanas diska montāža notiek augstāk uzrādītā atgriezeniskā kartībā. Nepieciešamības gadījumā pirms montāžas visas detaļas, kuras tiks uzstādītas attīrīt.

Uzliekot griešanas disku nepieciešams pievērst uzmanību uz diska griešanās virzienu. Bultiņas virzienam uz diska jāsakrīt ar bultiņas virzienu uz kustīgā pārsega.

UZMANĪBU: Stiprinot kustīgo pārsegu nepieciešams pievērst uzmanību uz tā pareizu uzstādīšanu. Kustīgam pārsegam vienmēr brīvi jāpārvietojas un automātiski jāaizveras.

■ Zāga asināšana

Ripzāga asināšanas nepieciešamības gadījumā jārīkojas saskaņā ar ripzāga ražotāja instrukciju.

Īpašu uzmanību nepieciešams pievērst precīzai zāga balansēšanai. leteicams, lai ripzāgu apkalpošana un modifikācija vienmēr būtu saskaņā ar ražotāju konstrukcijas/instrukcijas prasībām.

leteicams, lai ripzāgu apkalpošanu un modifikāciju veiktu tikai kompetenta persona, t.i. apmācīta un pieredzējusi persona, kura pārzina konstrukcijas prasības un saprot bīstamības pakāpi, kuru nepieciešams panākt.

leteicams, lai ripzāga asināšanas laikā tiktu ṣemtas vērā minimālās prasības attiecībā uz asmeņu biezumu kā arī asmeņu izbīdi.

GLABĀŠANA UN KONSERVĀCIJA:

Mašinu nepieciešams glabāt bērniem nepieejamā vietā, uzturēt tīru, sargāt no mitruma un putekliem. Glabāšanas apstākljiem jāizslēdz mehānisko bojājumu iespēju kā arī atmosfēras apstāklu iedarbību.

Mašinai pēc būtības nav nepieciešami speciāli konservācijas darbi.

Pēc darba ieteicams attīrīt zāgi no skaidām un putekliem.

Pēc darba stipri puteklainā vidē ieteicams ar saspiestu gaisu izpūst ventilācijas atveres – tas novērsīs priekšlaicīgu gultņu nolietošanos un likvidēs puteklus, kuri bloķe dzinēja dzesējošo gaisu. Arējās plastmasas daļas var tīrīt ar mīkstu mitru drānu un maigu tīrīšanas līdzekli.

Nepieciešams uzmanīties, lai ierīcē neiekļūtu ūdens.

NEKAD nedrikst lietot škīdinātājus, tie var sabojāt no plastmasas izgatavotās ierīces daļas.

Redzamus netīrumus lāzera stara izejas atverē (26) kā arī lēcās uzmanīgi noņemt ar kosmētisko vates kocinu, lietojot stikla tīrīšanas līdzekli.

Tehnisku problēmu gadījumā lūdzam kontaktēties ar pilnvarotu servisu.

TRANSPORTS:

Transportēšanas laikā elektroinstrumentu nepieciešams nostādīt transportēšanas stāvoklī un nodrošināt ar fiksējošo tapu (11). Zāgi transportēt un glabāt iepakojumā, kurš sargā no mitruma, putekļu un sīko daļu iekļūšanas – īpaši nepieciešams nodrošināt ventilācijas atveres. Sikie elementi, kuri iekļūst korpusa iekšienē var sabojāt dzinēju.

RAŽOTĀJS:

Profix SIA

Marywilska iela 34

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka ari drošības prasībām.

UZMANĪBU! Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas rezerves daļās.

APKÄRTËJÄS VIDES AIZSARDZİBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdaļas, kuras atrodas elektriskās ierīcēs negativi ietekmē uz apkārtējo vidi un cilvēku veselību.

Mājsaimniecībām jāņem dalība nolietoto ieriču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv nolietot ieriču savākšanas sistēma, kura ietvaros visiem augstāk minēto ieriču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez tam pastāv augstāk minēto ieriču savākšanas punkti.

PIKTOGRAMMAS:

Apzimējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlimēm.

«Pirms ieslēgšanas un darba sākuma nepieciešams iepazīties ar šo instrukciju»

— « »Vienmēr nepieciešams lietot putekļu

— « »Lietot dzirdes aizsardzības līdzekļus

POTENCIĀLĀS PROBLEMAS UN TO ATRISINĀŠANAS VEIDI:

PROBLĖMA IESPĖJAMAIS IEMESLS PROBLĖMAS RISINĀJUMS
Zāģis nedarbojas.	Nav barošanas, bojāts dzinējs vai slēdzis.	Pārbaudīt vai barošanas vads ir pareizi pievienots un kontrolēt drošinātājus. Ja elektroinstruments nedarbojas, neraugoties uz to ka ir barošanas spriegums, nepieciešams to nosūtīt remonta servisa punktā uz garantijas kartē uzrādīto adresi.
Dzinēja darbības traucējumi.	Nolietotas oglīšu sukas Remonta servisa punktā apmainīt oglīšu sukas.

Firmas PROFIX politika ir nepärtraukta savu produktu pilnveidošanas politika, täpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas beziepriekšējas paziņošanas. Zīmējumi, kuriuzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata.

(LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES (2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas lerobežošanu elektriskās un elektroniskās iekārtās;

(LV) un tika izgatavoti atbilstoši normām:
