TJP60 - Zāģis Tryton - Bezmaksas lietošanas instrukcija

Produkta tips	Bezvadu rokas ripzāģis
Akumulatora spriegums	20 V līdzstrāva
Tukšgaitas ātrums	4000 apgr./min
Zāģa diska diametrs (maks.)	150 mm
Zāģa diska atvere	16 mm
Griešanas dziļums 90° leņķī	48 mm
Griešanas dziļums 45° leņķī	36 mm
Slīpuma diapazons	0° – 45°
Lāzera rādītājs	2. klase, 650 nm, ≤1 mW
Svars (ar akumulatoru)	2.6 kg
Skaņas spiediena līmenis (LpA)	75.3 dB(A)
Skaņas jaudas līmenis (LwA)	86.3 dB(A)
Vibrācija (koksnes griešana)	3.015 m/s²
Ieteicamie akumulatori	TJ15AK (1.5 Ah), TJ2AK (2 Ah), TJ4AK (4 Ah)
Ieteicamie lādētāji	TJ3LD (3–5 h), TJ1LD (1 h)
Drošības funkcijas	Apakšējais aizsargs, drošības poga, vārpstas fiksators
Iekļautie piederumi	Paralēlais atdurs, disks (∅150x1.6x∅16x18T), sešstūra atslēga, rokasgrāmata, garantijas karte
Apkope	Tīrīt ar mitru drānu un ziepēm; neizmantot šķīdinātājus
Paredzētais lietojums	Koka un koka materiālu griešana; tikai taisni griezumi

Bieži uzdotie jautājumi - TJP60 Tryton

Kādi akumulatoru veidi ir saderīgi ar Tryton TJP60?

Zāģis darbojas ar 20 V litija jonu akumulatoriem no System 20 V sērijas: TJ15AK (1.5 Ah), TJ2AK (2 Ah) un TJ4AK (4 Ah).

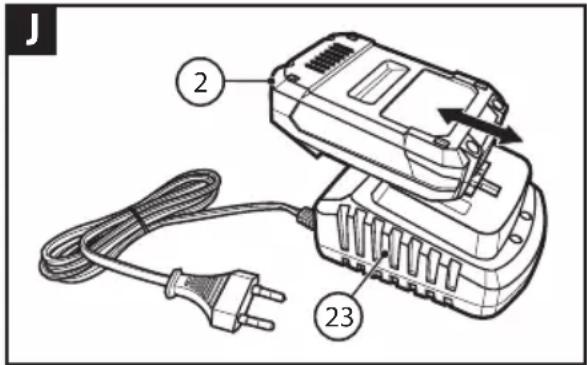

Kā uzlādēt akumulatoru?

Noņemiet akumulatoru, nospiežot fiksācijas pogu, pēc tam pievienojiet to saderīgam lādētājam (TJ3LD vai TJ1LD). Pirmā uzlāde jāveic vismaz norādīto laiku (5 h TJ3LD, 1 h TJ1LD). Zaļa gaismas diode norāda pilnu uzlādi.

Kā nomainīt zāģa disku?

Atvienojiet akumulatoru. Nospiediet un turiet vārpstas fiksācijas pogu, pēc tam atskrūvējiet fiksācijas skrūvi ar sešstūra atslēgu. Pārvietojiet aizsargu atpakaļ, izmantojot rokturi, noņemiet ārējo atloku un disku. Uzstādiet jauno disku, pārliecinoties, ka bultiņas virziens sakrīt ar zāģa rotāciju. Pievelciet skrūvi.

Kā iestatīt griešanas dziļumu?

Atskrūvējiet griešanas dziļuma regulēšanas skrūvi. Pārvietojiet zāģa pēdu vēlamajā dziļumā, izmantojot skalu (0–48 mm). Asmens jāizvirzās aptuveni 3 mm zem sagataves. Atkal pievelciet skrūvi.

Vai ar šo zāģi var griezt metālu vai akmeni?

Nē. TJP60 ir paredzēts tikai kokam un koka materiāliem. Izmantošana metālam, akmenim vai ar slīpēšanas diskiem ir aizliegta un anulē garantiju.

Kā darbojas lāzera vadība?

Nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi (7), lai aktivizētu. Lāzers projicē sarkanu līniju, kas norāda griešanas ceļu. Pirms griešanas vienmēr pārbaudiet izlīdzināšanu, jo vibrācijas to var nobīdīt.

Ko darīt, ja zāģis neiedarbojas?

Pārbaudiet akumulatora uzlādes līmeni. Ja akumulators ir zems, uzlādējiet vai nomainiet to. Ja problēma saglabājas, sazinieties ar autorizētu servisa centru remontam.

Kā tīrīt un apkopt zāģi?

Tīriet korpusu ar mitru drānu un maigu ziepēm. Neizmantojiet šķīdinātājus. Izmantojiet saspiestu gaisu, lai iztīrītu ventilācijas spraugas. Tīriet lāzera izeju ar vates tamponu un stikla tīrītāju. Turiet kustīgās daļas brīvas no putekļiem.

Kādas drošības funkcijas ir iekļautas?

Zāģim ir apakšējais aizsargs, kas automātiski aizsedz disku, drošības poga, lai novērstu nejaušu iedarbināšanu, un vārpstas fiksators diska nomaiņai. Vienmēr valkājiet IAL un turiet rokas prom no griešanas zonas.

Kā jātransportē un jāuzglabā zāģis?

Uzglabāt sausā, bezputekļu vietā, kas nav pieejama bērniem. Izņemiet akumulatoru un aizsargājiet kontaktus no īssavienojumiem. Transportēšanai izmantojiet oriģinālo iepakojumu, lai izvairītos no mehāniskiem bojājumiem.

LIETOŠANAS INSTRUKCIJA TJP60 Tryton

Sistēma 20V dod iespēju barot vairākus elektro-instrumentus ar vienu akumulatoru.

No mūsu piedāvājuma izvēlies instrumentu, akumulatoru un lādētāju, un pēc tam paplašini savu instrumentu komplektu ar Sistēmu 20V.

CS

Saglabā instrukciju varbūtējai turpmākai lietošanai. BRĪDINĀJUMS! Nep iecieš ams izl asīt visus

bridinājumus apzīmētus ar simboliem ⚠, kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrādītos drošības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

levērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Zemāk uzrādītos brīdināju mos „elektroinstruments“ nozīmē elektroinstrumentu, kurš tiek barots no elektriskā tikla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošiba:

a) Darba vietā nepieciešams uzturēt kārtību un labu apgaismojumu. Nekārtība un slikts pagaismojums ir negadijumu iemesls.
b) Nedrikst lietot elektroinstrumentu sprägstošä, viegli uzliesmojošä, gāzu un puteklainä vidë. Elektroinstrumenta darbības laikā rodas dzirksteles, no kurām var aizdeqties puteklī un tvaiki.
c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni un novērotāji. Novēršot uzmanību var zaudēt kontroli par elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšinâm jäbūt pielāgotām pie kontaktligzdām. Nekad nekādā gadijumā nedrikst mainit kontaktdakšinų. Nedrikst lietot nekādus pagarinātājus gadijumā, ja elektroinstruments ir apgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšinų un kontaktligzdu izmainas, tas samazina elektriskā trieciena risku.
b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām ar masu, kā piemēram caurules, silditāji, centrālapkures radiatori un dzesinātāji. Gadijumā, ja notiek kontakts ar iezemētām vai ar masu savienotām dalām pieaug elektriskās strāvas trieciena risks.
c) Nedrikst pakjaut elektroinstrumentus uz lietus vai mitruma iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.
d) Nedrikst pārslogot savienojuma vadus. Nekad nedrikst lietot savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izvilkt kontaktdakšinų no kontaktligzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, ellainām, asām škautnēm vai kustigām dalām. Bojāti vai sapīti savienojuma vadi palielina elektriskās strāvas trieciena risku.
e) Gadijumā, ja elektroinstruments tiek lietots ārpusē, savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus darbam ārpusē samazinās elektriskās strāvas trieciena risks.
f) leteicams ierīci pievienot pie elektriskā tikla, kurš ir aprikots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadijumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierici (RCD). Lietojot RCD samazinās elektriskās strāvas trieciena risks.

BRĪDINĀJUMSI! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Ši ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar ierobežotām fiziskām, jūtības un psihiskām spējām, vai cilvēkiem bez ierīces darbības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.
b) Elektroinstrumenta lietošanas laikā nepieciešams būt tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrikst lietot elektroinstrumentu noguruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis strādājot ar elektroinstrumentu var radīt nopietnas kērmēņa traumas.
c) Nepieciešams lietot individuālos aizsardzības līdzekļus. Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavus, kiveres vai dzirdes aizsardzības līdzekļus, samazināsies individuālas traumas.
d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu uz slēdža vai barošanas tiklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadijuma iemeslu.
e) Pirms elektroinstrumenta palaišanas nepieciešams novākt visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var radīt individuālas traumas.
f) Nedrikst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās labāk kontrolēt elektroinstrumentu.
g) Nepieciešams attiecīgi ğērbties. Nedrīkst nēsāt valīgus apģērbus vai rotas lietas. Nepieciešams turēt savus matus, apģērbu un cimdus tālu no kustīgām dalām. Valīgs apģērbs, rotas lietas vai gari mati var tikt aizkerti ar kustīgām dalām.
h) Ja ierice ir pielāgota ārējai putekļu sūkšanai un putekļu uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareizi lietoti. Lietojot putekļu sūcēju var samazināt putekļu ieelpošanas bīstamību.
i) Nedrikst piejaut, lai iemaņas iegūtas bieži lietojot elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādijumi.

Lietošana un gādība par elektroinstrumentu:

a) Nedrikst pārslogot elektroinstrumentu. Nepieciešams piemērot elektroinstrumentu veiktajam darbam. Pareizs

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes, kādam tas tika projektēts.

b) Nedrikst lietot elektroinstrumentu, ja slēdzis to neieslēdz un neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar slēdzi ir bīstsams un to nepieciešams labot.
c) Nepieciešams atvienot elektroinstrumenta kontaktdakšinu no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta glabāšana. Tādas drošibas darbības reducē neparedzētu elektroinstrumenta palaišanu.
d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepazinušās ar elektroinstrumentu vai šo lietošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir bīstami neapmācītu lietotāju rokās.
e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams pārbaudīt asu sakritību vai kustīgo daļu iekīlēšanos, detaļu plīsumus un visus apstāklus, kuri varētu ietekmēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot. Daudzu negadijumu iemesls ir nepareiza elektroinstrumenta konservācija.
f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti asi griezējinstrumenta asmeņi samazina iekīlēšanās iespējas un atvieglo apkalpošanu.
g) Elektroinstrumentu, aprīkojumu, darba instrumentus un tml. nepieciešams lietot saskaņā ar šo instrukciju, ŋnemot vērā darba apstāklus un veicamo darbu. Lietot elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.
h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika, ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smērella.
i) Elektroinstrumentu tirišanai lietot mīkstu, mitru (ne slapju) drānu un ziepes. Nelietot benzīnu, škīdinātājus un citus līdzeklus, kuri varētu sabojāt ierīci.
j) Elektroinstrumentu nepieciešams glabāt / transportēt iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nodrošinātas pret atblokēšanos ar oriģināliem šim nolūkam paredzētiem elementiem.
k) Elektroinstrumentu nepieciešams glabāt sausā, no putekliem un mitruma sargātā vietā.
1) Elektroinstrumenta transportēšanu jāveic originālā iepakojumā, kurš pasargā no mehāniskiem bojājumiem.
m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras, bez ellas un smēres. Neparedzētās situācijās slideni rokturi un satveršanas virsmas nedod iespēju droši turēt un kontrolēt instrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Remonts:

a) Savu elektroinstrumentu garantijas un pēcgarrantijas remontus veic PROFIX serviss, kas garantē visaugstāko remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.
b) Nekādā gadījumā nelabot bojātus akumulatorus. Visas

darbības saistītas ar akumulatoru remontu var veikt tikai ražotājs vai autorizēts serviss.

BRĪDINĀJUMS! , drošības brīdinājumiRokas ripzāģis

Individuālā drošība:

a) Rokas turēt tālu no griešanas zonas un zāga. Otro roku turēt uz palīgroktura vai dzinēja korpusa. Ja zāgi tur ar abām rokām, tad tās nav apdraudētas zāga ievainojumam.
b) Nelikt rokas zem apstrādājamā priekšmeta. Pārsegs nevar pasargāt no zāga zem apstrādājamā priekšmeta.
c) Griešanas dzilumu uzstādīt atbilstoši apstrādājamā priekšmeta biezumam. leteicams, lai diska zāgis izietu zem apstrādājamā materiāla mazāk par zoba augstumu.
d) Nekad neturēt apstrādājamo priekšmetu rokās vai uz kājas. Apstrādājamo priekšmetu nostiprināt stabilā pamatnē. Ir svarīgi labi nostiprināt apstrādājamo priekšmetu, lai novērstu bīstamo kontaktu ar kermani, zāga iekīlēšanos vai ari griešanas kontroles zaudēšanu.
e) Darba laikā, kad zāgis var būt kontaktā ar zem sprieguma esošiem vadiem vai ar paša barošanas vadu, zāgi turēt aiz šim nolūkam paredzētās izolētās virsmas. Kontakts ar „sprieguma vadiem“ var radīt ka „zem sprieguma“ atradisies ari elektroinstrumenta metāla daļas, kā rezultātā operators var dabūt elektriskās strāvas triecienu.
f) Garengriešanas laikā vienmēr lietot garengriešanas vadotni vai škautņu vadotni. Tas uzlabo griešanas precizitāti un samazina zaĝa iekilešanās iespēju.
g) Vienmēr lietot pareiza izmēra un attiecīgas stiprināšanas formas zāgus (piem. romba vai apalas formas). Zāgi, kuri nav piemēroti stiprināšanas vārpstai darba laikā var vibrēt, radot darba kontroles zaudēšanu.
h) Nekad stiprināšanai nelietot bojātus zāgus vai nepareizus paliktnus vai skrūves. Diska zāga stiprināšanas paliktni un stiprināšanas skrūves ir speciāli projektētas zāgim, lai nodrošinātu optimālo funkcionēšanu un lietošanas drošību.

Atmešanas iemesli un atmešanas novēršana:

— aizmugures atmešana tā ir negaidīta zāga pacelšanās un kustība operatora virzienā griešanas līnijā, kuru rada nepareizi vadīts, iekīlēts vai aizkerts zāgis nekontrolētas griešanas rezultātā;
— kad diska zāgis ir aizkerts vai iekilēts spraugā, disks apstājas un dzinēja reakcija rada, ka zāgis negaidīti iet uz aizmuguri, operatora virzienā;
— ja zāgis ir deformēts vai slikti uzstādīts apstrādājamā elementā, zāga zobi izejot no materiāla var trāpīt pa apstrādājamā materiāla augšējo virsmu radot zāga pacelšanos un atmešanu operatora virzienā.

Aizmugures atmešana ir nepareiza zāga lietošanas vai nepareizu procedūru lietošanas rezultāts, vai ari lietošanas apstākļu rezultāts un to var novērst lietojot attiecīgus zemāk uzrādītos drošības līdzekļus.

a) Turēt zāgi stipri ar abām rokām, plecus novietot tā, lai izturētu iespējamo aizmugures atmešanas spēku. Ķermeņa stāvokli ienemt vienā zāga pusē, bet ne griešanas līnijā.

Aizmugures atmešana var radit negaiditu zāga aizmugures kustību, bet operators var kontrolēt aizmugures atmešanas spēku, ja tiek ievēroti attiecīgi drošības līdzekli.

izturētu iespējamo aizmugures atmešanas spēku. Ķermeņa stāvokli ienemt vienā zāga pusē, bet ne griešanas līnijā. Aizmugures atmešana var radit negaidītu zāga aizmugures kustību, bet operators var kontrolēt aizmugures atmešanas spēku, ja tiek ievēroti attiecīgi drošības lidzekļi.

b) Kad diska zāgis iekīlējas vai kaut kāda iemesla dēļ pārtrauc griešanu nepieciešams atbrivot slēdzi un nekustīgi turēt zāgi materiālā līdz zāgis pilnībā apstāsies. Nekad nemēğināt izņemt zāgi no apstrādājamā materiāla, un nevilkt zāgi uz aizmuguri, kad griezējdisks ir kustībā, jo var notikt aizmugures atmešana. Konstatēt un pielietot koriģējošu darbību, lai likvidētu zāga iekīlēšanās iemeslu.

c) Gadijumā, ja apstrādājamā elementā atkārtoti ieslēdz zāgi, izveidotā rievā centrēt zāga disku un pārbaudit, vai zāga zobi nav iekērušies materiāla. Ja zāga disks kīlējas, kad zāgis tiek atkārtoti ieslēgts, tas var izlekt vai radit aizmugures atmešanu attiecībā pret apstrādājamo elementu.

d) Liela izmēra plāksnes atbalstīt, lai samazinātu iekīlēšanās risku un diska zāga aizmugures atmešanu. Lielām plāksnēm to pašsvara iedarbībā ir locīšanās tendency. Atbalstiem jābūt novietotiem zem plāksnes abās pusēs, plāksnes griešanas līnijas un gala škautnes tuvumā.

e) Nelietot neasus un bojātus zāgus. Neasi vai nepareizi uzstādīti zāga zobi veido šauru rievu radot pārmērīgu rīvešanu, zāga iekīlēšanos un aizmugures atmešanu.

f) Pirms griešanas veikšanas stabili uzstādīt griezejdiska griešanas dziluma un slīpuma lenķa fiksatorus. Ja zāga uzstādišana mainās griešanas laikā var notikt iekilēšanās un aizmugures atmešana.

g) īpaši uzmanīties veicot «dzilo griešanu» esošajās sienās vai citās slēgtās vietās. Ārpus izejošie zāgivar griezt citus priekšmetus, radot aizmugures atmešanu.

h) Pirms katras griešanas pârbaudit apakšëjo pârsegu, vai ir pareizi uzbîdîts. Nelietot zāgi, ja apakšëjais pârsegs brivi nepârvietojas un uzreiz neaizveras. Nekad neblokët un neatstät apakšëjo pârsegu atvērtā stāvokli. Ja zāgis nokrit, apakšëjais pârsegs var saliekties. Pacelt apakšëjo pârsegu ar atvilkšanas rokturi un pârliecināties vai tas brivi pârvietojas un nepieskaras pie zāga vai citām dalām katrā slipuma lenkī un griešanas dzilumā.

i) Pärbaudit apakšējā pārsega atsperes darbību. Ja pārsegs un atspere pareizi nedarbojas, tos pirms lietošanas jāsalabo. Apakšējā pārsega lēna darbība var būt bojātu detaļu, lipīgu nosēdumu vai sakrājušos griešanas atlikumu iemesls.

j) Pieļaujams ar atvērtu apakšējo pārsegu veikt tikai speciālo griešanu, tādu kā „iedzilīnāto griešanu” un „salikto griešanu.” Pacelt apakšējo pārsegu ar atbīdāmā roktura palīdzību un kad zāgis iedzilīnās materiālā, apakšējo pārsegu jāatbrīvo. Veicot visas pārējās griešanas apakšējam pārsegam jādarbojas patstāvīgi.

k) Vienmēr novērot vai apakšējais pārsegs nosedz zāgi pirms noliekam zāgi uz darba galda vai grīdas. Nenodrošināts zāgis radīs, ka zāgis pārvietosies uz aizmuguri griežot visu kas atradīsies pa celam. Nemt vērā laiku kāds nepieciešams, lai zāgis apstātos pēc izslēgšanas.

UZMANĪBU! Lietot putekļu sūcēja ierīci!

Ja ražotājs paredzējis putekļu sūkšanas vai putekļu uzkrāšanas ierīces, pārliecināties, vai tās ir pieslēgtas un pareizi uzstādītas.

BRĪDINĀJUMS

Nepieciešams lietot aizsardzības aprikojumu. Vienmēr nepieciešams lietot putekļu maskas.

Kontakts vai putekļu ieelpošana, kuri rodas zāgēšanas laikā apdraud lietotāja un tuvumā atrodošos citu cilvēku veselību. Aizsardzībai pret putekļiem un tvaikiem lietot putekļu aizsardzības masku un parūpēties arī par citu darba vietas tuvumā atrodošos personu drošību.

UZMANĪBU! Nelietot nekādus diska zāgus, kuriem ir citi izmēri, nekā uzrādīti šinī lietošanas instrukcijā.

Lietot tikai attiecīga diametra un biezuma diska mērotus zāga vārpstas apgriezienu ātrumam.

• Nelietot cietsakausējuma ātrgriezējtērauda diska zāgus. Šī tipa zāgi viegli plīst.
• Nelietot diska zāgus metālam un akmenim.
• Uzstādīt tikai asus griezējdiskus, kuri ir ideālā stāvokli; plīsušus vai deformētus nekavējoties apmainīt pret jauniem.
• Pârbaudît, vai diska zāgis ir labie stiprināts un griežas attiecigā virzienā.

BRĪDINĀJUMS

Nepieciešams lietot aizsardzības aprikojumu. Vienmēr nepieciešams lietot aizsargbrilles.

BRĪDINĀJUMS

Nepieciešams lietot aizsardzības aprikojumu. Vienmēr nepieciešams lietot dzirdes aizsardzības lidzekļus.

BRĪDINĀJUMS! Rokas ripzāgis, papildu drošības brīdinājumi

Individuālā drošība:

1. Nepievienot akumulatora līdz nepārliecinies, ka:

a) uzstādīts diska zāgis kokam vai kokveidīgiem materiāliem ar pieļaujamiem, maks. apgriezieniem vienādiem vai lielākiem par 4000 /min,
b) griezējdisks (16) ir pareizi un droši nostiprināts, vai sakrīt bultiņu virziens uz griezējdiska un pārsega korpusa,
c) griezejdisks (16) ir ass, labā tehniskā stāvoklī, bez jebkādiem bojājumiem, plīsumiem, izrāvumiem.
d) zāga slēdzis (5) atrodas izslēgšanas stāvoklī, bet slēdža blokēšana (6) un vārpstas blokēšana (22) iratbrīvota,
e) sešstūra gala atslēga (27) diska stiprināšanai ir izņemta no diska stiprināšanas skrūves (17) ligzdas un atrodas ārpus zāga darbības lauka,
f) ir stipri pieskrūvēta: griešanas dziljuma uzstādišanas skrūve (21), griešanas leŋka uzstādišanas skrūve (11) un paralēlās griešanas vadotnes uzstādišanas skrūve (13),
g) griezejdiska pärsegs (15) darbojas un atrodas aizvērtā stāvokli.

1. Pirms zāga ieslēgšanas nepieciešams pārliecināties, ka apstrādājamā materiālā nav naglu, skrūvju un/vai citu svešu elementu.

2. Aizliegts blokët griezëjdiska pärsegu (15).

3. Pirms zāga ieslēgšanas un strādājot ar zāgi nepieciešams to turēt aiz abiem rokturiem (4) un (8).
4. leslēgt mašinu tikai tad, kad disks (16) nepieskaras pie apstrādājamā elementa.
5. Griešanu sākt, kad zāgis sasniedzis maksimālos apgriezienus.
6. Griešanu veikt tikai tad, kad zāga pamatnes (12) virsma stabili balstās uz apstrādājamā materiāla virsmas.
7. Griešanas laikā uz zāgi nekad nelietot pārmērīgu spēku. Tas var radīt negadijumu ar veselības vai dzīvības zaudēšanas bīstamību un/vai sabojāt pārslogotu dzinēju. Dzinēja bojājums (tinumu sadegšana) izraisīts mašīnas pārslodzes rezultātā nav pakļauts garantijas remontam!
8. Ar zāgi nedrīkst veikt loka griešanu, škautnu apstrādi, frēzēšanu, par cik tas var radīt negađijumu ar veselības vai dzīvības zaudēšanas bīstamību un/vai mašinas sabojāšanu, kurš nav pakļauts garantijas remontam.
9. Pēc zāga izslēgšanas nekad nedrīkst bremzēt diska kustību piespiežot to pie apstrādājamā materiāla.
10. Nepieciešams kontrolēt zāga korpusa stiprināšanas skrūves. Nepieciešamības gadījumā pieskrūvēt (gala atslēga Ph3).
    Zāgis aprīkots ar ar 2 klases lāzeri atbilstoši EN 60825. Nevar skatīties lāzera gaismas starā un tieši vērst lāzeri uz cilvēku un dzīvnieku acīm. Skatīties 2 klases emitētā lāzera
    starā nav kaitīgi, ja tas notiek ne ilgāk kā 0,25 s. Acu plakstīņu aizvēršanas reflekss parasti ir pietiekama aizsardzība. Izmantojot optiskos instrumentus, piem. brilles, tālskati nepalielina acu traumu risku.

BRĪDINĀJUMS! Droša akumulatoru un akumulatoru lādētāju lietošana:

Akumulatoru lietošana:

a) Nepieciešams lietot akumulatorus tikai saskaņa ar ražotāja specifikāciju. Citu akumulatoru lietošanas gadījumā var rasties akumulatora plīsums un sabrukums, kermana trauma vai ugunsgrēks.
b) UZMANĪBU: Akumulatora bojājuma vai nepareizas lietošanas rezultātā var notikt sprāgstošu gāzu izdališanās. Akumulatoru nepieciešams vienmēr turēt tālu no uguns kā arī lādēšanas laikā nodrošināt atbilstošu ventilāciju. Nedrikst to atstāt uz ilgu laiku vidē, kur ir augsta temperatūra (saulainās vietās,sildelementu tuvumā vai tur, kur temperatūra pārsniedz 40 grādu).
c) Akumulatora lādēšanu nepieciešams veikt 15-25°C temperatūras diapazonā.
d) Lädët akumulatoru nepieciešams tikai ar ražotäja ieteikto transformatoru. Lietojot transformatoru piemëroti cita tipa akumulatoru baterijai rada ugunsgrëka rašanäs risku.
e) Sargāt akumulatoru no ūdens un mitruma.
f) Ja gribam lādēt sekojoši vairākus akumulatorus, starp atseviškiem lādējumiem nepieciešams izdarīt 30 minūsu pārtraukumu.
g) Nekādā gadījumā nedrīkst akumulatoru atvērt.
h) Nelabvėligos apstāklos no akumulatora var izdalīties škidrums; nepieciešams izvairīties no kontakta ar škidrumu. Ja lietotājs negaidīti saskarsies ar škidrumu, kontakta vietu nepieciešams skalot arūdeni. Ja škidrums nokļūst acīs,

papildus nepieciešams meklėt medicinisko palīdzību. No akumulatora izplūstošais škidrums var radīt kairinājumu vai applaucēšanos.

i) Laikā, kad akumulatoru baterija netiek lietota, nepieciešams to glabāt tālu no metāla priekšmetiem, tādiem kā papīra spraudņiem, monētām, atslēgām, naglām, skrūvēm vai citiem maziem metāla elementiem, kuri varētu radīt akumulatora īssavienojumu. Akumulatoru īssavienojums var radīt applaucēšanos vai ugunsgrēku.

j) Nemest akumulatoru uguni.

k) Nedrikst lādēt bojātu akumulatoru.

Akumulatori paredzēti daudzkārtējai lādēšanai, satur apkārtējai videi kaitīgo litiju.

Pēc lietošanas termiņa beigām tos nepieciešams utilizēt saskaņā ar apkārtējās vides aizsardzības noteikumiem.

Šajā nolūkā pilnīgi izlietot akumulatoru, izņemt no elektroinstrumenta, nodot akumulatoru utilizācijas punktā vai veikalā, kurā tas nopirkts.

Lādētāja lietošana:

a) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto transformatoru. Lietojot transformatoru piemēroti cita tipa akumulatoru baterijai rada ugunsgrēka rašanās risku.
b) Pievienoto lādētāju drīkst lietot tikai akumulatoru lādēšanai, kuri ir ar to piegādāti. Lādejot citus akumulatorus var notikt akumulatoru plīsums vai saškelšanās un ķermeņa ievainojums vai trauma vai ari ugunsgrēks.
c) Lādētāja nedrīkst izjaukt.
d) Lādētājs paredzēts darbam tikai telpu iekšpusē. To nedrikst pakļaut ūdens un mitruma iedarbībai.
e) Lādēt tikai 15-25 grādu diapazonā.
f) Lādētājā nedrikst likt nekādus metāla priekšmetus.

PIELIETOJUMS:

Akumulatora rokas ripzāgis ir ierīce, kura paredzēta koka, finiera, skaidu plākšņu un tamlīdzīgu kokveidīgu materiālu griešanai.

To nedrikst lietot metāla vai akmens griešanai, slīpēšanai kā ari nedrikst uzstādīt diskus paredzētus metāla vai akmens griešanai, slīpēšanai.

Zāgis ir paredzēts taisnlinijas griešanai. Tas nav piemērots loka griešanai. Tā ir universāla rokas vadības mašina ar kompaktu, ergonomisku uzbūvi. Nodrošina lietotājam griešanas dziļuma regulēšanu un mašinas pielāgošanu grieztā materiāla biezumam kā arī iespējams veikt slīpo griešanu (griešanas plakne nav perpendikulāra grieztā materiāla virsmai).

Tā ir droša mašina, jo ir aprikota ar darba laikā pašregulējoši atverošu un aizverošu griezējdiska pārsegu.

Mašinas konstrukcija ari dod iespēju lietotājam viegli apkalpot slēdžus, blokēšanu un rokturus, kuri izpilda noteiktas lietošanas un apkalpošanas-konservācijas funkcijas.

Lietošana saskaņa ar pielietojumu attiecas ari uz drošibas norādījumu kā ari montāžas instrukcijas ievērošanu, un apkalpošanas instrukcijas ekspluatācijas norādijumiem.

Personām, kuras ierici apkalpo un konservevē, jāiepazīstas ar šiem norādījumiem kā arī tās jābridina par iespējamu bīstamību. Bez tam negadījumu novēršanal nepieciešams rūpīgi ievērot pastāvošos darba drošibas likumus.

Ierice nav paredzēta profesionālai, amatnieku vai rūpnieciskai

lietošanai. Garantijas nosacijumi neattiecas, kad ierice tika lietota amatnieku, rūpniecības darbnīcās vai tamlīdzigās darbībās.

Katra zāga lietošana neatbilstoši augstāk uzrādītajam pielietojumam ir aizliegta un noved līdz garantijas zaudēšanai kā arī ražotājs neatbild par tādā veidā radītiem zaudējumiem.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Pareiza zāga lietošana attiecas arī uz konservāciju, glabāšanu, transportēšanu un remontu.

Zāgi drikst labot tikai ražotāja uzrādītos servisa punktos. Akumulatora ierīci drikst remontēt tikai pilnvarotas personas.

Neskatoties uz pielietojumam atbilstošu lietošanu nevar pilnibā izslēgt atseviškus paliekošā riska elementus. Nemot vērā mašinas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

• Pieskāršanās pie griezējdiska nenosegtā zāga vietā.
• Pieskāršanās pie strādājoša griezējdiska (griezta brūce).
• Apstrādājamā priekšmeta vai tā daļas atmešana.
  • Griezējdiska plīsums/salūšana.
• Dzirdes pasliktināšanās gadījumā, ja netiek lietoti dzirdes aizsardzības līdzekļi.
• Veselībai kaitīgā koka putekļu emisija veicot darbus slēgtās telpās.

KOMPLEKTĀCIJA:

• Akumulatora rokas ripzāgis -1 gab.
• Paralēlās griešanas vadotne -1 gab.
  • Griezējdisks ∅ 150x 1.6x∅ 16x 18T-1 gab.
  • Gala atslēga -1 gab.
  • Lietošanas instrukcija- 1gab.
• Garantijas karte -1 gab.

IERICES ELEMENTI:

lerices elementu numerācija attiecas uz uzrādīto grafisko zīmējumu instrukcijas 2-3 lapaspusē:

Zim.A: 1. Puteklu sūcēja uzgalis

1. Akumulators*
2. Akumulatora fiksācijas poga*
3. Rokturis

Slēdzis

1. Drošības slēdzis
2. Lāzera rādītāja iesl./izsl. slēdzis
3. Palīgrokturis
4. Lāzera stara izejas atvere
5. Slīpuma lenka skala
6. Griešanas lenka uzstādīšanas skrūve
7. Zāga pamatne
8. Paralēlās vadotnes uzstādīšanas skrūve
9. Paralēlās griešanas vadotne
10. Griezējdiska paceļamais pārsegs
11. Griezējdisks
12. Griezējdiska stiprināšanas skrūve
13. Ārējais stiprināšanas gredzens
14. Griezējdiska pārsega rokturis

Zim.B: 20. Griešanas dziljuma skala

1. Griešanas dziljuma uzstādīšanas skrūve

2. Vārpstas blokēšana

Zim.C: 23. Lādētājs*

1. Adapters*
2. Baterijas uzlādēšanas līmeņa indikatora poga *
3. Baterijas uzlādēšanas līmeņa indikators*

Zim.F: 27. Gala atslēga

*Aprakstitais vai uzraditais aprikojums neietilpst standarta komplektä. Papildus aprikojuma pilnu klästu var atrast mūsu katalogā.

TEHNISKIE DATI:

Barošanas spriegums		20 V d.c.
Griešanas ātrums bez slodzes		4000/min
Maks. zāga asmens diametrs		150 mm
Asmens cauruma diametrs		16 mm
Griešanas dzilums		48mm (90°)/36mm(45°)
Griešanas leŋkis		0°~ 45°
Lāzera rādītājs	lāzera klase	2
	lāzera vilņu garums	650 nm
	lāzera jauda	≤slant 1mW
Svars (ar akumulatoru)		2,6 kg
Akustiskā spiediena limenis (LpA)		75,3 dB(A)
Akustiskās jaudas limenis (LwA)		86,3 dB(A)
Mērijumu izkliede K_LpA , K_wA		3 dB(A)
Vibrācijas limenis atbilstoši: EN 60745 koka griešana a_h,w		3,015 m/s ^2
Mērijumu izkliede K		1,5m/s ^2
leteicamie akumulatori Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)
leteicamie lādētāji: TJ3LD(3-5h), TJ1LD (1h)

Uzrāditais vibrācijas limenis ir reprezentatīvs elektroinstrumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai ari ja nebūs pietiekami konservēts, vibrācijas limenis var atšķirties no uzrāditā. Augstāk uzrāditie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā.

Nepieciešams realizēt papildus drošības lidzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana.

Deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standarta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus.

Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Bridinājumi:

Vibrācijas un trokšna emisija elektroinstrumenta faktiskā lietošanas laikā var atšķirties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts.

Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operativā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

SAGATAVOŠANA DARBAM:

1. Pirms katras lietošanas nepieciešams kontrolēt, vai pareizi funkcionē un nav blokētas vai ieplīsušas un bojātas ierīces kustīgās daļas, kas varētu iespaidot pareizu ierīces funkcionēšanu. Bojātu ierīci pirms lietošanas

nepieciešams nodot labošanai.

1. Griežot jau apstrādātu materiālu uzmanīties uz svešiem kermaniem, piem. naglas, skrūve un tml.

■ Akumulatoru lādēšana

UZMANĪBU! lerīce tiek piegādāta bez akumulatora un lādētāja. Atkarībā no nepieciešamības var nopirkt akumulatoru 1.5Ah TJ15AK, 2.0Ah TJ2AK vai 4.0Ah TJ4AK kā arī atbilstošu lādētāju TJ3LD (ar lādēšanas laiku 3-5 stundas) vai TJ1LD (ar lādēšanas laiku 1 stunda).

Lādēšanas līmeni var pārbaudīt nospiežot baterijas lādēšanas līmena taustinu (25) (skat. zīm. C). Viena degoša LED diode atbilst zemam baterijas uzlādēšanas līmenim, divas degošas diodes nozīmē vidēju līmeni, bet trīs degošas diodes atbilst pilnam akumulatora uzlādēšanas līmenim. Pirms lietošanas akumulatoru nepieciešams pilnībā uzlādēt.

Lādētājs TJ3LD

Izmantojot lādētāju TJ3LD pirmo lādēšanu ieteicams veikt minimums 5 stundas.

1. Nospiest akumulatora blokēšanu (3) un no zāga izņemt akumulatoru (2) (skat. zīm. D).
2. Pievienot akumulatoru (2) lādētājā (23) (skat zīm. C).
3. Lādētājam pievienot adaptera kontaktdakšinu.
4. Pievienotadapteri (24) 110-240V, 50-60Hz tikla ligzdā.

Lādētājs TJ1LD

Izmantojot lādētāju TJ1LD pirmo lādēšanu ieteicams veikt minimums 1 stundu.

1. Nospiest akumulatora blokēšanu (3) un no zāga izņemt akumulatoru (2) (skat. zīm. D).
2. Pievienotakumulatoru (2) lādētājā (23)(skat.zīm.J).

1. Lādētāja kontaktdakšinu pievienot 220-240 V, 50Hz tīkla ligzdā.

■ Baterijas lādēšanas signalizācija

Zaļā degošā LED diode informē, ka lādētājs ir pieslēgts pie barošanas avota. Pēc akumulatora pievienošanas iedegsies sarkanā diode, kura informē, ka notiek lādēšana. To ari signalize akumulatora mirgojošas zaļās LED diodes, uzrādot baterijas uzlādēšanas limeni.

Kad baterija būs pilnībā uzlādēta sarkanā diode nodzisīs un iedegsies zaļā diode.

Pēc lādēšanas beigām atvienot lādētāju no tikla un izņemt akumulatoru.

UZMANĪBU! Lādēšanas laikā akumulators var nedaudz sasilt, tā ir normāla parādiba.

Litija-jonu akumulatoru var lādēt jebkurā brīdī, tādā veidā netiek saīsināta tā ilgmūžība. Lādēšanas procesa pārtraukšana nerada akumulatora elementu bojājuma risku.

DARBS AR ZÄGI:

1. Pirms darba sākuma nepieciešams pārbaudīt griezējdisku, lai izvairītos no pārslodzes un nepareizas zāga darbības.
2. Darbu sākt uz materiāla atzīmējot griešanas līniju.
3. lerīce ir aprīkota ar drošības slēdzi (6), kurš sargā pret zāga neparedzētas ieslēgšanās. Lai ieslēgtu zāgi nepieciešams vispirms nospiest drošības slēdzi, un sekojoši nospiest zāga slēdzi (5) un turēt to šajā stāvokli. Dot iespēju zāgim sasniegt maksimālos apgriezienus.
4. Zāga pamatni (12) pielikt pie apstrādājamā materiāla tā, lai pamatnes virsma stabili piegultu apstrādājamā materiāla virsmai, un griēšanas līnijas atzīme atrastos virs šis līnijas.
5. Zāga darba laikā (kustība uz priekšu), griezējdisks iedzījinās apstrādājamā materiālā, diska pārsegs (15) pakāpeniski atsedz disku, dodot iespēju griezt materiālu. Pārsega atpakal atspere atgriezīs pārsegu sākuma stāvokli, kad disks izbīdīsies no apstrādājamā materiāla.
6. Zāgi nepieciešams vadīt precīzi pa taisnu līniju. Zağa vadība ne pa taisnu līniju var radīt griešanas pretestību un griezējdiska blokēšanos. Tas var novest pie dzinēja tinumu sadegšanas un garantijas tiesību zaudēšanas, kā arī ir iespēja radīt nopietnu negadījumu.
7. Griešanas beigas ar zāgi ir:

a) pilnīga rotējoša griezējdiska izeja no apstrādājamā materiāla,

b) slēdzies (5) atbrīvojas,

c) pagaidīt līdz zāga disks apstāsies,

d) nolikt mašinu drošā vietā.

1. Darba beigas ar zāgi, pēc p. 7. darbību izpildīšanas ir:

a) akumulatora atvienošana,
b) zāga attīrīšana no skaidām un putekliem,
c) zāga nodrošināšana no nepiederošāmpersonām (piem.bērni).

■ Putekļu sūcēja uzgalis

Skaidu atsūkšanai atbilstošu putekļu sūcēju pievienot ar sūces šļūteni pie putekļu sūcēja savienojuma (1).

■ Lāzera rādītājs

Lāzera rāditājs rāda griešanas līniju. Uz apstrādājamā priekšmeta virsmas nepieciešams apzīmēt nepieciešamo griešanas līniju, griešanas laikā lāzera līniju vadīt gar iezīmēto līniju.

Lāzera rādītāju ieslēdz vai izslēdz nepieciešams nospiest slēdzi (7).

Pirms zāgēšanas sākuma pārbaudīt, vai griešanas līnija ir pareizi uzrādīta. Lāzera rādītājs elektroinstrumenta intensīvas lietošanas laikā vibrācijas iedarbībā var pārvietoties.

UZMANĪBU: Pēc katras zāgēšanas nepieciešams izslēgt lāzera rādītāju.

GRIEZĘDISKA MAINA:

UZMANIBU: Pirms griezējdiska maiņas mašinu nepieciešams atvienot no akumulatora.

Griezējdiska montāžai lietot aizsargcimdus. Kontaktā ar griezējdisku pastāv ievainošanās bīstamība.

Lietot tikai zāgēšanas diskus, kuru parametri atbilst šinī apkalpošanas instrukcijā uzrādītiem.

Nekādā gadījumā nedrikst lietot slīpēšanas diskus par darba instrumentiem. Griezējdiska mainai nepieciešams:

- Nospiestvārpstas blokēšanu (22) un turēt tādā stāvoklī (zīm. E, Ipp.3). Ar gala atslēgas (23) palīdzību izskrūvēt stiprināšanas skrūvi (17)(zīm. F, Ipp.3).

UZMANĪBU: Vārpsta blokēšanu (22) var nospiest tikai pie nekustīgas vārpstas. Pretējā gadījumā elektroinstrumentu var sabojāt.

- Ar pârsega rokturi (19) atbîdît pârsegu uz aizmuguri un turêt. No

mašinas vārpstas nonemt ārējo stiprināšanas gredzenu (18) un griezejdisku (16) (zīm. F, lpp.3).

UZMANĪBU: Nenoņemt iekšējo stiprināšanas gredzenu; ja gredzens izkrīt, tad nepieciešams to ielikt atpakaļ ar plakano virsmu virzienā uz ārpusi no mašīnas korpusa.

Zāga montāža augstāk uzrādītā atgriezeniskā kārtībā. Uzliekot griezējdisku nepieciešams pievērst uzmanību uz diska kustības apgriezienu sakritību. Diska bultiņas virzienam jāsakrīt ar diska pārsega norādīto bultiņas kustība virzienu.

GRIEŠANAS DZIŁUMA UZSTĀDĪŠANA (zīm. G):

Veikt seklus iegriezumus, dzilums mazaks par apstrādājamā materiāla biezumu, ir iespējams uzstādot vēlamo griešanas dzilumu nolaižot zāga pamatni (12) attiecīgā stāvokli. Griešanas dzilums stāvokli 0o var tikt uzstādīts robežas no 0 mm līdz 48 mm.

1. Atvienot zāgi no akumulatora.
2. Atbrīvot zāga griešanas dziluma uzstādīšanas skrūvi (21).
3. Uzstādit atbilstošu griešanas dziļumu ar griešanas dziļuma noniusu (20).
4. Noblokët skrūvi (21).

UZMANIBU! Griešanas dzilumam jābūt apm. 3 mm lielākam par materiāla biezumu tā, lai pārgrieztā materiāla otrajā pusē griezējdisks izietu nedaudz vairāk par zoba augstumu.

GRIEŠANAS LENKA UZSTĀDĪŠANA (zīm.H):

Zāgis dod iespēju griezt zem lenka attiecība pret virsmu diapazonā 0° ÷ 45°. Šajā nolūkā zāga pamatni (12) nepieciešams novietot attiecīgā stāvokli.

1. Atvienot zāgi no akumulatora.
2. Atbrivot griešanas lenka uzstādīšanas skrūvi (11).
3. Uzstādīt atbilstošu griešanas lenkiar griešanas lenka noniusu (10).
4. Noblokët skrūvi (11).

UZMANĪBU! Slīpās griešanas gadījumā, griešanas dzilums ir mazāks par vērtību uzrādītu uz griešanas dziluma noniusa.

PARALËLÄS GRIEŠANAS VADOTNES LIETOŠANA (zim. I):

Vadotne (14) dod iespēju paralēlai griešanai attiecībā pret apstrādājamā materiālā malu.

1. Atvienot zāgi no akumulatora.
2. lebīdīt vadotni (14) zāga pamatnes priekšējās daļas spraugās.
3. Uzstādīt vēlamo griešanas platumu.
4. Nobloket vadotni ar skrūvi (13).
5. Sākt zāgēšanu.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnu nepieciešams glabāt bērniem nepieejamās vietās, uzturēt tīrā stāvokli, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību.

Mašinai pēc būtības nav nepieciešami speciāli konservācijas darbi. Mašinu nepieciešams uzturēt tīru, sargāt no mitruma un putekļiem.

Pēc darba ieteicams attīrīt zāgi no skaidām un putekliem. To veikt atvieglo griezējdiska pārsega rokturis (19), dodot iespēju atsegt griezējdisku (16).

UZMANIBU: rokturi lietot tikai konservācijas un apkalpošanas darbu laikā, iepriekš atslēdzot mašinu no barošanas avota.

Pēc darba stipri puteklainā vidē ieteicams ar saspiestu gaisu izpūst ventilācijas atveres – tas novērsīs priekšlaicīgu gultņu nolietošanos un likvidēs puteklus, kuri blokē dzinēja dzesējošo gaisu.

Korpusu nepieciešams tīrīt izmantojot tīru, mitru drānu ar nelielu daudzumu ziepju un pēc tam noslaucīt līdz sausam.

Nelietot nekādus tīrīšanas līdzekļus kā arī šķidinātājus, tie var sabojāt no plastmasas izgatavotas daļas.

Nepieciešams uzmanīties, lai ierīcē nenokļūtu ūdens.

Lādētāju nepieciešams tīrīt lietojot tikai sausu drānu.

Redzamus netīrumus lāzera stara izejas atverē uzmanīgi noņemt ar vates kocinu, izmantojot stikla tīrīšanas līdzekli.

TRANSPORTS:

Zāji transportēt un glabāt iepakojumā, kurš sargā no mitruma, putekļu un sīko daļu iekļūšanas – īpaši nepieciešams nodrošināt ventilācijas atveres. Sikie elementi, kuri iekļūst korpusa iekšienē var sabojāt dzinēju.

Iznemot akumulatoru no ierīces, transportēšanas vai uzglabāšanas laikā nepieciešams pārliecināties, ka nenotiks akumulatora kontaktu įssavienojums. No instrumentu kofera, kastes vai transportēšanas tvertnes nepieciešams likvidēt metāla daļas, kā piem. skrūves, naglas, sprādze, izkaisītus bitus, stieples vai metāla skaidas, vai citā veidā aizsargāt šo elementu saskaršanos ar akumulatoru.

APKÄRTËJÄS VIDES AIZSARDZİBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdalas, kuras atrodas elektriskās ierīcēs negatīvi ietekmē uz apkārtējo vidi un cilveku veselību.

Mājsaimniecībām jāņem dalība nolietoto ierīču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv nolietot ierīču savākšanas sistēma, kura ietvaros visiem augstāk minēto ierīču pārdošanas punktiem ir pienākums pienēmt nolietotās ierīces. Bez tam pastāv augstāk minēto ierīču savākšanas punkti.

RAŽOTĀJS:

Profix SIA,

Marywilska iela 34,

Ši ierice ir saskaņā ar valsts un Eiropas normām, ka arī drošības prasībām.

UZMANĪBU! Tehnisku problēmu gadījumā lūdzam kontaktēties ar pilnvaroto servisa punktu. Visāda veida remontus veic kvalificēt personās, lietojot oriģinālas rezerves dalās.

PIKTOGRAMMAS:

Apzimējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlimēm:

«Pirms ieslēgšanas un darba sākuma nepieciešams iepazīties ar šo instrukciju.»

«Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā.»

— «Izmantotos akumul »ārus nedrikst mest uguni.

— «Izmantotos akumul »ārus nedrikst mestūdeni.

— «ler šanai telp »īce ir paredzēta tikai lieto ās.

POTENCIĀLĀS PROBLĒMAS UN TO ATRISINĀŠANAS VEIDI:

PROBLĖMA IESPĖJAMAIS IEMESLS RISINĀJUMS
Ripzāgis nedarbojas.	Nav barošanas, bojāts dzinējs vai slēdzis.	Pārbaudīt baterijas stāvokli, nepieciešamības gadījumā uzlādēt vai apmainīt pret jaunu.Ja elektroinstruments joprojām nedarbojas, nepieciešams to nosūtīt remonta servisā uz garantijas kartē uzrādīto adresi.
Dzinēja darbības traucējumi.	Izlādēta baterija. Încărcaṭi bateria.
	Nolietotas oglīšu sukas.	Schimbaṭi periile de cărbune într-un service.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmainas beziepriekšējas paziņošanas. Zimējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atškirties no iegādātās ierīces reālā izskata.

Ši instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM.
