| Typ produktu | Akumulatorowa ręczna pilarka tarczowa |
| Napięcie akumulatora | 20 V prądu stałego |
| Prędkość biegu jałowego | 4000 /min |
| Maksymalna średnica brzeszczotu | 150 mm |
| Otwór montażowy brzeszczotu | 16 mm |
| Głębokość cięcia pod kątem 90° | 48 mm |
| Głębokość cięcia pod kątem 45° | 36 mm |
| Zakres skosu | 0° – 45° |
| Wskaźnik laserowy | Klasa 2, 650 nm, ≤1 mW |
| Waga (z akumulatorem) | 2.6 kg |
| Poziom ciśnienia akustycznego (LpA) | 75.3 dB(A) |
| Poziom mocy akustycznej (LwA) | 86.3 dB(A) |
| Wibracje (cięcie drewna) | 3.015 m/s² |
| Zalecane akumulatory | TJ15AK (1.5 Ah), TJ2AK (2 Ah), TJ4AK (4 Ah) |
| Zalecane ładowarki | TJ3LD (3–5 h), TJ1LD (1 h) |
| Funkcje bezpieczeństwa | Osłona dolna, przycisk bezpieczeństwa, blokada wrzeciona |
| Akcesoria w zestawie | Prowadnica równoległa, brzeszczot (∅150x1.6x∅16x18T), klucz imbusowy, instrukcja, karta gwarancyjna |
| Konserwacja | Czyścić wilgotną szmatką z mydłem; nie używać rozpuszczalników |
| Przeznaczenie | Cięcie drewna i materiałów drewnopochodnych; tylko cięcia proste |
Często zadawane pytania - TJP60 Tryton
Pytania użytkowników dotyczące TJP60 Tryton
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piła w formacie PDF za darmo! Znajdź swoją instrukcję TJP60 - Tryton i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TJP60 marki Tryton.
INSTRUKCJA OBSŁUGI TJP60 Tryton
Oryginalna instrukcja obsługi
AKUMULATOROWA RĘCZNA PILARKA TARCZOWA .....12
RU
System 20V pozwala zasilać kilka elektronarzędzi za pomocą jednego akumulatora.
Wybierz narzędzie, akumulator i ładowarkę z naszej oferty, a potem rozszerzaj swój zestaw narzędzi System 20V.
RU
Zachowaj instrukcję do ewentualnego przyszłego wykorzystania.
OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem ⚠️ i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.
Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.
W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).
OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.
Bezpieczeństwo w miejscu pracy:
a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.
b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.
Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.
c) Nie należy dopuszczac dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.
OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.
Bezpieczeństwo elektryczne:
a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
d) Nie należy nadwereżać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
e) W przypadku, gdy elektronarzędzie używa się na wolnym
powietrzu, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.
f) Zaleca się podłączenie urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.
g) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.
OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.
Bezpieczeństwo osobiste:
a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
c) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.
d) Należy unik ać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.
e) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
f) Nie należy wychylac się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.
g) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
h) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.
i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.
OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.
Użytkowanie i troska o elektronarzędzie:
a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpiecznieszą przy obciążeniu, na jakie zostało zaprojektowane.
b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeńst wa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.
f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.
h) W niskich temperaturach, lub po dłuższym okresie nie użytkowania, zalecane jest włączenie elektronarzędzia bez obciążenia na okres kilku minut w celu właściwego rozprowadzenia smaru w mechanizmie napędu.
i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie mokra) szmatkę i mydło. Nie stosować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.
j) Elektronarzędzie należy przechowywać/ transportować po upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.
k) Elektronarzędzie należy przechowywać w miejscu suchym, zabezpieczone przed kurzem i wnikaniem wilgoci.
I) Transportowanie elektronarzędzia powinno odbywać się w
opakowaniu oryginalnym, zabezpieczającym przed uszkodzeniami mechanicznymi.
m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczne trzymanie i kontrolę narzędzia w nieoczekiwanych sytuacjach.
OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.
Naprawa:
a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.
b) W żadnym wypadku nie naprawiaj uszkodzonych akumulatorów. Wszystkie czynności związane z naprawą akumulatora mogą być wykonywane wyłącznie przez producenta lub przez autoryzowane serwisy.
OSTRZEŻENIE! Pilarka tarczowa, ostrzeżenia dotyczące bezpieczeństwa
Bezpieczeństwo osobiste:
a) Trzymać ręce w oddali od obszaru cięcia i piły. Trzymać drugą rękę na rękojeści pomocniczej lub na obudowie silnika. Jeśli obiema rękami trzyma się pilarkę, to nie mogą być one narażone na zranienie piłą.
b) Nie sięgać ręką pod spód przedmiotu obrabianego. Oślona nie może ochronić cię przed piłą poniżej przedmiotu obrabianego.
c) Nastawiać głębokość cięcia odpowiednią do grubości przedmiotu obrabianego. Zaleca się, aby tarcza wystawała poniżej ciętego materiału mniej niż na wysokość zęba.
d) Nigdy nie trzymać przedmiotu przecinanego w rękach lub na nodze. Zamocować przedmiot obrabiany do stabilnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne, aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszczenia piły lub utraty kontroli cięcia.
e) Trzymać pilarkę za izolowane powierzchnie przeznaczone do tego celu podczas pracy, przy której piła może mieć styczność z przewodami pod napięciem lub z jej własnym przewodem zasilającym. Zetknięcie się z „przewodami pod napięciem” może także spowodować znalezienie się „pod napięciem” metalowych części elektronarzędzia powodując porażenie operatora.
f) Podczas cięcia wzdłużnego zawsze używać prowadnicy do cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to dokładność cięcia i zmniejsza możliwość zakleszczenia piły.
g) Zawsze używać pił o prawidłowych wymiarach i kształcie otworów osadczych (np. kształt rombu lub okrągły). Piły, które nie pasują do uchwytu mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.
h) Nigdy nie stosować do mocowania piły uszkodzonych lub niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące piłę zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.
Przyczyny odrzutu i zapobieganie odrzutowi:
— odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do operatora w linii cięcia, spowodowane niekontrolowanym cięciem przez
zahaczona, zaciśniętą lub niewłaściwie prowadzoną tarczę piły;
— kiedy tarcza piły jest zahaczona lub zaciśnięta w szczelinie, tarcza zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu, w kierunku do operatora;
— jeśli piła jest skręcona lub żle ustawiona w przecinanym elemencie, zęby piły po wyjściu z materiału mogą uderzyć w górną powierzchnię ciętego materiału powodując podniesienie piły i odrzut w kierunku operatora.
Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności podane poniżej.
a) Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia. Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli przedsięwzięto odpowiednie środki ostrożności.
b) Kiedy piła tarczowa zacina się lub kiedy przerywa cięcie z jakiegoś powodu należy zwolnić przycisk włącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza piły nie zatrzyma się całkowicie. Nigdy nie próbować usunięcia pilarki z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza piły porusza się lub może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji przyczyny zacinania się piły.
c) W przypadku ponownego uruchomieniu pilarki w elemencie obrabianym wyśrodkować tarczę piły w rzazie i sprawdzić, czy zęby piły nie są zaczepione w materiale. Jeśli tarcza piły zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.
d) Podtrzymywać duże płyty, aby zminimalizować ryzyko zaciśnięcia i odrzutu tylnego tarczy. Duże płyty mają tendencję do uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i w pobliżu krawędzi płyty.
e) Nie używać tępych lub uszkodzonych pił. Nieostre lub niewłaściwie ustawione zęby piły tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie piły i odrzut tylny.
f) Nastawiać pewnie zaciski głębokości cięcia i kąta pochylenia piły tarczowej, przed wykonywaniem cięcia. Jeżeli nastawy pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny.
g) Szczególnie uważać podczas wykonywania «cięcia wgłebnego» do istniejących ścianek lub innych ślepych przestrzeni. Wystająca piła może ciąć inne przedmioty, powodując odrzut tylny.
h) Sprawdzać przed każdym użyciem osłonę dolną, czy jest prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zamyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwartym położeniu. Jeśli pilarka zostanie przypadkowo upuszczona, osłona dolna może zostać zgięta. Podnosić osłonę dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka piły lub innej części dla każdego nastawienia
kąta i głębokości cięcia.
i) Sprawdzać działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają właściwie, powinny być naprawione przed użyciem. Osłona dolna może działać powoli wskutek uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.
j) Dopuszcza się ręczne wycofanie osłony dolnej tylko przy specjalnych cięciach takich jak „cieście wgłębne” i „cięcie złożone.” Podnosić osłonę dolną za pomocą uchwytu odciągającego i skoro piła zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych cięć zaleca się, aby osłona dolna działała samoczynnie.
k) Zawsze obserwować, czy osłona dolna przykrywała piłę przed postawieniem pilarki na stole warsztatowym lub podłodze. Niechroniony brzeg piły będzie powodował, że pilarka będzie cofała się od tyłu tnąc cokolwiek na swojej drodze. Zdawać sobie sprawę z czasu potrzebnego do zatrzymania się piły po wyłączeniu.
UWAGA! Używaj urządzeń do odsysania pyłu!
Jeżeli producent przewidział urządzenia do odsysania lub gromadzenia pyłu, sprawdź, czy są one przyłączone i
prawidłowo zamontowane.
OSTRZEŻENIE!
Należy stosować wyposażenie ochronne. Należy zawsze zakładać maski przeciwpyłowe.
Kontakt lub wdychanie pyłów powstających podczas piłowania zagraża zdrowiu użytkownika i ewentualnie innych znajdujących się w pobliżu osób. Dla ochrony przed pyłami i parami zakładaj maskę przeciwpyłową i zadbaj też o bezpieczeństwo innych osób przebywających w miejscu pracy.
UWAGA! Nie używaj żadnych pił tarczowych o innych wymiarach, niż podane w tej instrukcji obsługi. Stosuj wyłącznie tarcze tnące o odpowiedniej
średnicy i grubości, przystosowane do prędkości obrotowej wrzeciona tej pilarki.
- Nie używaj pił tarczowych z wysokostopowej stali szybkotnącej. Piły tego rodzaju łatwo się łamią.
- Nie używaj pił tarczowych do metalu lub kamienia.
- Zakładaj wyłącznie ostre tarcze tnące w idealnym stanie; pęknięte lub wygięte tarcze natychmiast wymieniaj na nowe.
- Sprawdź, czy piła tarczowa jest dobrze zamocowana i obraca się we właściwym kierunku.
OSTRZEŻENIE
Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne.
OSTRZEŻENIE
Należy stosować wyposażenie ochronne. Należy zawsze zakładać ochronniki słuchu.
OSTRZEŻENIE! Ręczna pilarka tarczowa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa – Bezpieczeństwo osobiste:
- Nie podłączaj akumulatora, dopóki nie upewnisz się, że:
a) zamocowana jest tarcza do drewna i materiałów drewnopochodnych o dopuszczalnej, max. prędkości obrotowej równej lub większej niż 4000 obr/min,
b) tarcza tnąca (16) jest poprawnie i pewnie zamocowana, w tym, że zachodzi zgodność kierunku strzałek na tarczy tnącej i obudowie osłaniającej,
c) tarcza tnąca (16) jest ostra, w dobrym stanie technicznym, bez jakichkolwiek uszkodzeń, pęknięć, uszczerbków,
d) włącznik pilarki (5) jest w pozycji wyłączenia, a przycisk bezpieczeństwa (6) i blokada wrzeciona (22) są zwolnione,
e) klucz imbusowy (27) do mocowania tarczy został usunięty z gniazda śruby mocowania tarczy (17) i znajduje się poza polem oddziaływania pilarki,
f) są mocno dokręcone: śruba ustawienia głębokości cięcia (21), śruba ustawienia kąta cięcia (11) i śruba ustawienia prowadnicy cięcia równoległego (13),
g) uchylna osłona tarczy tnącej (15) jest sprawna i pozostaje w położeniu zamkniętym.
-
Przed włączeniem pilarki upewnij się, że w materiale obrabianym nie ma gwoździ, śrub wkrętów i/lub innych ciał obcych.
-
Nigdy nie blokuj osłony tarczy tnącej (15).
-
Przy uruchamianiu pilarki i przy pracy pilarką należy trzymać ją za obydwa uchwyty (4) i (8).
-
Włączaj maszynę tylko wtedy, gdy tarcza tnąca (16) nie dotyka elementu obrabianego.
-
Cięcie rozpoczynac po osiągnięciu maksymalnych obrotów przez pilarkę.
-
Cięcie przeprowadzać tylko wtedy, gdy płaszczyzna stopy pilarki (12) pewnie opiera się na płaszczyźnie ciętego materiału.
-
Nigdy nie wywieraj podczas cięcia nadmiernej siły na pilarkę. Może to spowodować wypadek skutkujący utratą zdrowia lub życia i/lub uszkodzeniem przeciążonego silnika. Uszkodzenie (spalenie uzwojeń) silnika spowodowane przeciążeniem maszyny nie podlega naprawom gwarancyjnym!
-
Za pomocą pilarki nie wolno wykonywać cięć po łuku, obróbek krawędziowych, frezowania, gdyż może to spowodować wypadek skutkujący utratą zdrowia lub życia i/lub uszkodzeniem maszyny, które nie podlega naprawie gwarancyjnej.
-
Po wyłączeniu pilarki nigdy nie wolno hamować ruchu tarczy przez docisk do ciętego materiału.
-
Należy regularnie kontrolować stan wkrętów mocujących korpus pilarki. W razie potrzeby dokręcić wkrętakiem Ph3.
jest urządzeniem wyposażonym we wskaźnik laserowy, z laserem klasy 2 wg EN 60825. Nie wolno wpatrywać się w wiązkę światła laserowego i
kierować promienia lasera bezpośrednio w oczy ludziom oraz zwierzętom. Spojrzenie w promień emitowany przez laser klasy 2 nie jest szkodliwe, jeżeli nie trwa dłużej niż 0,25 s. Odruch zamykania powiek na ogół stanowi wystarczającą ochronę. Użycie przyrządów optycznych, na przykład okularów, lornetek nie powoduje zwiększenia ryzyka uszkodzenia oczu.
OSTRZEŻENIE! Bezpieczne użytkowanie akumulatorów i ładowarek –
Użytkowanie akumulatorów:
a) Należy używać tylko akumulatorów zgodnych ze specyfikacją podaną przez producenta. W przypadku użycia innych akumulatorów może wystąpić pęknięcie i rozpadnięcie się
akumulatora, uszkodzenie ciała lub pożar.
b) UWAGA: W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów wybuchowych. Akumulator należy zawsze utrzymywać z dala od źródła ognia oraz zapewnić odpowiednią wentylację podczas ładowania. Nie wolno pozostawić go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub dziekolwiek tam, gdzie temperatura przekracza 40 stopni).
c) Ładowanie akumulatora powinno odbywać się w zakresie temperatur 15-25 °C.
d) ładować należy wyłącznie ładowarką zalecaną przez wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego typu baterii akumulatorów stwarza ryzyko powstania pożaru.
e) Nie wystawiać akumulatora na działanie wody i wilgoci.
f) Jeśli zamierza się ładować kolejno więcej niż jeden akumulator, należy zrobić przerwę 30 minutową pomiędzy ładowaniami.
g) W żadnym wypadku nie należy otwierać akumulatora.
h) W niekorzystnych warunkach z akumulatora może wydostać się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo należy szukać pomocy medycznej.
Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
i) W czasie, gdy bateria akumulatorów nie jest używana, należy ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć zaciski akumulatorów. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
j) Nie wrzucać akumulatorów do ognia.
k) Nie wolno ładować uszkodzonego akumulatora.
Akumulatory są przeznaczone do wielokrotnego ładowania, zawierają szkodliwy dla środowiska lit.
Po zakończeniu okresu żywotności należy je zutylizować zgodnie z przepisami o ochronie środowiska naturalnego.
W tym celu całkowicie wyczerpać akumulator, wyjąć z elektronarzędzia, zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym dokonano zakupu.
Użytkowanie ładowarki:
a) ładować należy wyłącznie ładowarką zalecaną przez wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego typu baterii akumulatorów stwarza ryzyko powstania pożaru.
b) Nie wolno rozkręcać ładowarki.
c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci.
d) Ładować tylko w zakresie temperatur 15-25 stopni.
e) Nie wolno wkładać jakichkolwiek przedmiotów metalowych do ładowarki.
UŻYCIE ZGODNE Z PRZEZNACZENIEM:
Akumulatorowa ręczna pilarka tarczowa jest narzędziem służącym do cięcia drewna, sklejki, płyt wiórowych i tym podobnych materiałów
drewnopochodnych.
Nie można jej stosować do cięcia, szlifowania, metalu bądź kamienia jak również nie można zakładać do niej tarcz przeznaczonych do cięcia, szlifowania, metalu bądź kamienia.
Pilarka jest przystosowana do cięcia prostoliniowego. Nie nadaje się do wykonywania cięć po łuku.
Jest to uniwersalna maszyna ręcznego prowadzenia o zwartej, ergonomicznej budowie. Zapewnia ona użytkownikowi możliwość regulowania głębokości nacinania i dostosowania maszyny do grubości ciętego materiału oraz wykonania cięcia ukośnego (płaszczyzna cięcia nieprostopadła do powierzchni ciętego materiału).
Jest to maszyna bezpieczna ze względu na zastosowaną w niej konstrukcję samoregulującego się odsłaniania i zasłaniania tarczy tnącej podczas pracy.
Konstrukcja maszyny pozwala również użytkownikowi na łatwą obsługę przycisków, blokad i uchwytów, spełniających określone funkcje użytkowe i obsługowo-konserwacyjne.
Do zgodnego z przeznaczeniem zastosowania należy również przestrzeganie wskazówek dotyczących bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych w instrukcji obsługi. Osoby, które obsługują i konserwują urządzenie, muszą się zapoznać z tymi wskazówkami oraz należy je pouczyć o możliwych niebezpieczeństwach.
Poza tym należy jak najdokładniej przestrzegać obowiązujących przepisów w sprawie zapobiegania wypadkom (BHP).
Urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.
Każde użycie pilarki niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.
Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.
Poprawne użytkowanie pilarki dotyczy także konserwacji, składowania, transportu i napraw.
Pilarka może być naprawiana wyłącznie w punktach serwisowych wyznaczonych przez producenta. Urządzenia akumulatorowe powinny być naprawiane tylko przez osoby uprawnione.
Pomimo zgodnego z przeznaczeniem zastosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące zagrożenia:
- Dotknięcie tarczy pilarskiej w nieosłoniętym obrębie pilarki.
- Siegnięcie do pracującej tarczy (rana cięta).
- Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego.
- Pęknięcie/złamanie tarczy pilarskiej.
- Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony słuchu.
- Szkodliwe dla zdrowia emisje pytów drzewnych w przypadku wykonywania prac w zamkniętych pomieszczeniach.
KOMPLETACJA:
- Akumulatorowa ręczna pilarka tarczowa-1 szt.
- Prowadnica cięcia równoległego -1 szt.
• Tarczatańca 0150x1.6 x 016x18T-1 szt. - Klucz imbusowy -1 szt.
- Karta gwarancyjna - 1 szt.
- Instrukcja obsługi - 1 szt.
ELEMENTY URZĄDZENIA:
Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronach 2-3 instrukcji obsługi:
Rys.A: 1. Króciec odsysający
- Akumulator*
- Przycisk blokady akumulatora*
- Uchwyt
- Włącznik
- Przycisk bezpieczeństwa
- Przycisk wł/wył wskaźnika laserowego
- Uchwyt pomocniczy
-
Otwór wyjściowy wiązki laserowej
-
Skala kąta ukosu
- Śruba ustawienia kąta cięcia
- Stopa pilarki
- Śruba ustawienia prowadnicy cięcia równoległego
- Prowadnica cięcia równoległego
- Uchylna osłona tarczy tnącej
- Tarcza tnąca
- Śruba mocowania tarczy
- Kołnierz dociskający zewnętrzny
- Uchwyt osłony tarczy tnącej
Rys.B: 20. Skala głębokości cięcia
- Śruba ustawienia głębokości cięcia
- Przycisk blokady wrzeciona
Rys.C: 23. Ładowarka*
- Adapter*
- Przycisk wskaźnika poziomu naładowania baterii*
- Wskaźnik poziomu naładowania baterii*
Rys.F: 27. Klucz imbusowy
* Opisany lub przedstawiony osprzęt nie należy do wyposażenia standardowego. Kompletny asort yment wyposażenia dodatkowego można znaleźć w naszym katalogu.
DANE TECHNICZNE:
| Napięcie zasilania | 20 V d.c. | |
| Prędkość obrotowa bez obciążenia | 4000/min | |
| Maks. średnica tarczy tnącej | 150 mmø | |
| Średnica otworu tarczy tnącej | ø16 mm | |
| Głębokość cięcia | 48mm (90°)/36mm(45°) | |
| Kąt cięcia | 0°~ 45° | |
| Wskaźnik laserowy | klasa lasera | 2 |
| długość fal lasera | 650 nm | |
| moc lasera | <1mW | |
| Waga (z akumulatorem) | 2,6 kg | |
| Poziom ciśnienia akustycznego (LpA) | 75,3 dB(A) | |
| Poziom mocy akustycznej (LwA) | 86,3 dB(A) | |
| Tolerancja pomiaru K_1sK_1wA dB(A) | ||
| Poziom wibracji wg normy: EN 60745 cięcie drewna a_h,w | 3,015 m/s2 | |
| Tolerancja pomiaru K | 1,5m/s2 | |
| Zalecane akumulatory Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah) | ||
| Zalecane ładowarki: TJ3LD(3-5h), TJ1LD (1h) | ||
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym.
Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.
Ostrzeżenia:
Wibracje i emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu.
Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).
PRZED PRZYSTĄPIENIEM DO PRACY:
- Przed każdym użyciem należy skontrolować, czy ruchome części urządzenia funkcjonują prawidłowo i nie są zablokowane nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed użyciem oddać do naprawy.
- W wypadku cięcia już obrabianego drewna uważać na ciała obce, np. gwoździe, wkręty itd.
■ Ładowanie akumulatora
UWAGA! Urządzenie dostarczane bez akumulatora i ładowarki. W zależności od potrzebowań można dokupić akumulator 1.5Ah TJ15AK, 2.0Ah TJ2AK lub 4.0Ah TJ4AK, oraz odpowiednią ładowarkę TJ3LD (z czasem ładowania 3-5 godzin) lub TJ1LD (z czasem ładowania 1godzina).
Stan naładowania akumulatora można sprawdzić naciskając przycisk wskaźnika poziomu naładowania baterii (25) (patrz rys. C). Jedna świecąca dioda LED odpowiada niskiemu poziomu naładowania baterii, dwie świecące diody oznaczają poziom średni, a trzy świecące diody odpowiadają pełnemu naładowaniu akumulatora. Przed użyciem należy w pełni naładować akumulator.
Ładowarka TJ3LD
Dla pierwszego ładowania za pomocą ładowarki TJ3LD zaleca się ładowanie trwające minimum 5 godzin.
- Wcisnąć przycisk blokady akumulatora (3) i wyjąć akumulator (2) z pilarki (patrz rys. D).
- Podłączyć akumulator (2) do ładowarki (23) (patrzys. C).
- Podłączyć wtyczkę adaptera do ładowarki.
- Podłączyć adapter (24) do gniazdka sieciowego 110-240 V, 50-60Hz.
Ładowarka TJ1LD
Dla pierwszego ładowania za pomocą ładowarki TJ1LD zaleca się ładowanie trwające minimum 1 godzine.
- Wcisnąć przycisk blokady akumulatora (3) i wyjąć akumulator (2) z pilarki (patrz rys. D).

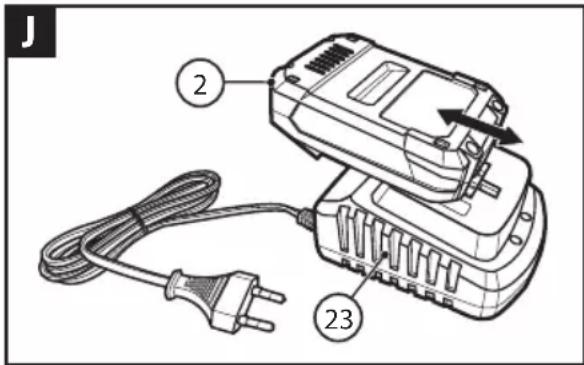

- Podłączyć akumulator (2) do ładowarki (23)(patrz rys. J).
- Podłączyć wtyczkę ładowarki do gniazdka sieciowego 220-240 V, 50Hz.
■ Sygnalizacja ładowania baterii
Świecaça zielona dioda LED na ładowarce informuje o tym, że ładowarka jest podłączona do źródła zasilania. Po podłączeniu akumulatora zapala się dioda czerwona, która informuje, że ładowanie jest w toku. Również o tym sygnalizują migające zielone diody LED akumulatora, pokazując aktualny poziom naładowania baterii.
Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali się dioda zielona.
Po zakończeniu ładowania odłącz ładowarkę z sieci i wyjmij akumulator.
UWAGA! Podczas ładowania akumulator może nieco się nagrzać, jest to sytuacja normalna.
Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.
PRACA PILARKA:
- Przed rozpoczęciem pracy należy sprawdzić stan tarczy tnącej, by uniknąć przeciążenia i nieprawidłowej pracy pilarki.
- Pracę rozpoczynać od zaznaczenia linii cięcia na materiale.
- Urządzenie posiada przycisk bezpieczeństwa (6), który zapobiega przypadkowemu włączeniu pilarki. Aby uruchomić pilarkę należy najpierw wcisnąć przycisk bezpieczeństwa, a następnie wcisnąć włącznik pilarki (5) i trzymać go w tej pozycji. Pozwolić pilarce na osiągnięcie maksymalnych obrotów.
- Przyłożyć stopę pilarki (12) do ciętego materiału tak, by płaszczyzna stopy pewnie przylegała do płaszczyzny materiału ciętego, a znacznik wskazujący linię cięcia znalazł się ponad tą linią.
- Podczas pracy pilarką (posuwistego ruchu do przodu), w miarę zagłębiania się tarczy tnącej w materiał, uchylna osłona tarczy (15) będzie stopniowo odsłaniała tarczę, pozwalając na cięcie materiału. Sprężyna zwrotna osłony przywróci osłone do położenia
pierwotnego, gdy tarcza wysunie się z ciętego materiału.
- Pilarkę należy prowadzić dokładnie po linii prostej. Nieprostoliniowe prowadzenie pilarki może prowadzić do wzrostu oporów skrawania i zablokowania tarczy. Skutkuje to możliwością spalenia uzwojeń silnika i utratą praw gwarancyjnych, a nawet możliwością poważnego wypadku.
- Zakończenie cięcia pilarką polega na:
a) całkowitym opuszczeniu ciętego materiału przez wirującą tarczę,
b) zwolnieniu przycisku włącznika pilarki (5),
c) odczekaniu, aż tarcza pilarki przestanie wirować,
d) odłożeniu maszyny w bezpiecznym miejscu.
- Zakończenie pracy pilarką, po wykonaniu czynności jak w p. 7. polega na:
a) odłączeniu akumulatora,
b) oczyszczeniu pilarki z trocin i pyłu,
c) zabezpieczeniu pilarki przed dostępem osób nieuprawnionych (np. dzieci).
■ Króciec odsysający
Do odsysania trocin odpowiedni odkurzacz podłączyć wężem ssącym do króćca (1).
■ Wskaźnik laserowy
Wskaźnik laserowy pokazuje linię cięcia. Na powierzchni obrabianego przedmiotu należy zaznaczyć wymagany przebieg cięcia, a podczas cięcia prowadzić linię laserową wzdłuż linii zaznaczonej.
W celu włączenia lub wyłączenia wskaźnika laserowego należy przycisnąć włącznik/wyłącznik (7).
Sprawdzić przed rozpoczęciem piłowania, czy linia cięcia jest prawidłowo pokazywana. Wskaźnik laserowy może się przestawić z powodu wibracji podczas intensywnego użytkowania elektronarzędzia.
UWAGA: Po każdym procesie piłowania należy wskaźnik laserowy wyłączyć.
WYMIANA TARCZY TNACEJ:
UWAGA: Przed rozpoczęciem wymiany tarczy tnącej należy odłączyć maszynę od akumulatora.
Podczas montażu tarczy używać rękawic ochronnych. Przy kontakcie z tarczą istnieje niebezpieczeństwo zranienia.
Stosować należy wyłącznie tarcze pilarskie, których parametry są zgodne z danymi znamionowymi podanymi w niniejszej instrukcji obsługi.
W żadnym wypadku nie wolno używać tarcz szlifierskich, jako narzędzi roboczych.
W celu wymiany tarczy należy:
– Nacisnąć przycisk blokady wrzeciona (22) i przytrzymać w tej pozycji (rys.E, str.3). Wykręcić za pomocą klucza imbusowego (23) śrubę mocującą (17)(rys.F, str.3).
UWAGA: Przycisk blokady wrzeciona (22) wolno naciskać tylko przy nieruchomoym wrzecionie. W przeciwnym wypadku można uszkodzić elektronarzędzie.
- Za pomocą uchwytu osłony (19) odchylić osłone do tyłu i przytrzymać. Zdjąć zewnętrzny kołnierz dociskający (18) i tarczę tnącą (16) z wału maszyny (rys. F, str.3).
UWAGA: Nie zdejmuj kołnierza dociskającego wewnętrznego; jeżeli kołnierz wypadnie, to należy go włożyć z powrotem płaską powierzchnią w kierunku na zewnątrz od korpusu maszyny.
Montaż piły w kolejności odwrotnej od podanej powyżej. Przy zakładaniu tarczy tnącej należy zwrócić uwagę na zgodność kierunku obrotów tarczy.
Kierunek strzałki na tarczy powinien być zgodny z kierunkiem strzałki na osłonie tarczy tnącej.
USTAWIANIE GŁĘBOKOŚCI CIĘCIA (rys.G):
Wykonywanie płytkich nacięć, o głębokości mniejszej niż grubość obrabianego materiału, jest możliwe przy ustawieniu założonej głębokości cięcia przez opuszczenie stopy pilarki (12) w odpowiednim położeniu. Głębokość cięcia w położeniu 0 może być ustawiona w granicach od 0 mm do 48 mm.
- Odłącz pilarkę od akumulatora.
- Poluzuj śrubę ustawienia głębokości cięcia pilarki (21).
- Ustaw odpowiednią głębokość cięcia za pomocą skali głębokości cięcia (20).
- Zablokuj śrubę (21).
UWAGA! Głębokość cięcia winna być ok. 3 mm większa niż grubość materiału tak, aby po drugiej stronie przeciętego materiału tarcza wystawała na nieco więcej niż wysokość zęba.
USTAWIANIE KATA CIĘCIA (rys.H):
Pilarka umożliwia cięcie skośne w stosunku do płaszczyzny w zakresie od 0° do 45°. W tym celu należy odpowiednio ustawić stopę pilarki (12) w żądanym położeniu.
- Odłącz pilarkę od akumulatora.
- Poluzuj śrubę ustawienia kąta cięcia (11).
- Ustaw odpowiedni kąt cięcia za pomocą skali kąta cięcia (10).
- Zablokuj śrubę (11).
UWAGA! W przypadku cięcia ukosowego, głębokość ciecia jest mniejsza niż wartość wskazywana na skali głębokości cięcia.
KORZYSTANIE Z PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO (rys.I):
Prowadnica (14) umożliwia cięcie równolegle do krawędzi ciętego materiału.
- Odłącz pilarkę od akumulatora.
- Wsuń prowadnicę (14) w szczelinę z przodu stopy pilarki.
- Ustaw żądaną szerokość cięcia.
- Zablokuj prowadnicę śrubą (13).
- Rozpocznij piłowanie.
PRZECHOWYWANIE I KONSERWACJA:
Maszynę należy przechowywać w miejscu niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.
Maszyna w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Maszynę należy tylko utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem.
Po pracy zaleca się oczyszczenie pilarki z trocin i pyłu. Ułatwia to uchwyt osłony tarczy tnącej (19), pozwalający na odsłonięcie tarczy tnącej (16).
UWAGA: Z uchwytu należy korzystać tylko podczas przeprowadzania czynności konserwacyjnych i obsługowych po uprzednim odłączeniu maszyny od źródła zasilania.
Po pracy w środowisku silnie pyłączym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych - zapobiegnie to wczesnemu zużyciu się łóżysk i usunie pył blokujący dopływ powietrza chłodzącego silnik.
Korpus należy czyścić przy pomocy czystej, wilgotnej ściereczki z niewielką ilością mydła, wycierając następnie do sucha.
Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego.
Należy uważać, aby do wnętrza urządzenia nie dostała się woda.
Ładowarkę należy czyścić tylko przy użyciu suchej szmatki.
Widoczne zanieczyszczenia w otworze wyjściowym wiązki laserowej ostrożnie usunąć patyczkiem z wacikiem, wykorzystując płyny do czyszczenia szkła.
TRANSPORT:
Pilarkę transportować i przechowywać w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych ciał stałych — zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się do wnętrza obudowy mogą uszkodzić silnik.
W przypadku wyjęcia akumulatora z urządzenia na czas transportu lub magazynowania należy się upewnić, że nie dojdzie do zwarcia styków akumulatora. Z walizki, skrzynki narzędziowej lub pojemnika transportowego należy usunąć części metalowe, jak np. wkręty, gwoździe, klamry, porozrzucane bity, druty lub opiłki metalowe lub w inny sposób zapobiec zetknięciu się tych elementów z akumulatorem.
OCHRONA ŚRODOWISKA:
UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.
Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.
PRODUCENT:
PROFIX Sp. z o.o.,
ul. Marywilska 34,
03-228 Warszawa
Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.
UWAGA! W razie problemów technicznych prosimy kontaktować się z uprawnionym serwisem. Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.
PIKTOGRAMY:
Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych:
— «Przed uruchomieniem przeczytać instrukcję obsługi»
«Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem.»
— «Nie wrzucać akumulatorów do ognia.»
— «Nie wrzucać akumulatorów do wody.»
— «Wyłącznie do użytku wewnątrz pomieszczeń.»
TYPOWE USTERKI I ICH USUWANIE:
| PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU | ||
| Pilarka nie działa. | Brak zasilania, uszkodzenie silnika lub włącznika. | Sprawdzić stan baterii, w razie potrzeby doładować lub wymienić na nową. Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej. |
| Zakłócenia w pracy silnika. | Rozładowana bateria. Doładować baterię. | |
| Zużyte szczotki węglowe. | Wymienić szczotki węglowe w serwisie naprawczym. | |
Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.
Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów
(EN) Cordless hand-held circular saw (PL) Pilarka tarczowa akumulatorowa(RO) Ferästräu circular cu acumulator (LV) Akumulatora rokas ripzágis (LT) Akumulatorinis rankinis diskinis pjūklas (CS) Akumulátorová manuální kotoučová pila(HU) Akkumulátoros kézi körfürész
TRYTON TJP60
MOY-YFT01-20V
20 V d.c.; n _o : 4000 /min; ∅150
S2332-....- S2513
(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego(RO)Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV)lepriekš aprakštítais deklarácijas priekšmets atbilst attiecigajam Savieníbas saskaņošanas tiesību aktam (LT) Pimiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sajungos teisės aktus(CS) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie: (HU) A fent Ismertetett nyillatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:
(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE;
(PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE;
(RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE;
(LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES (2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas lerobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maļa 2015/863/UE;
(LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. blržello 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektronlnėje jrangoje aprilbojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE;
(CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE;
(HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;
(EN) References to the relevant harmonised standards used or references to the other technical specifications in relation to which conformity is declared:
(PL) Odniesienia do odnosnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność:
(RO) Trimiteri la standardele armonizate relevante folosite sau trimiteri la celelalte specificații tehnice în legătură cu care se declară conformitatea:
(LV) Atsauces uz attiecīgajiem izmantotajiem saskaņotajiem standartiem vai uz citām tehniskajām specifikācijām, attiecībā uz ko tiek deklarēta atbilstība:
(LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuorodos:
(CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
(HU) Az alkalmazott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekke I kapcsolatban megfelelőségi nyillatkozatot tettek.
EN 62841-1:2015 EN 62841-2-5:2014
EN 55014-1:2017 EN 55014-2:2015
IEC 62321-3-1:2013 IEC 62321-4:2013 IEC 62321-5:2013 IEC 62321-6:2015 IEC 62321-7-1:2015 IEC 62321-7-2:2017 IEC 62321-1:2013 IEC 62321-2:2013 IEC 62321-8:2017
Mariusz Rotuski
Pełnomocnik Zurządu ds. Certyfikacji
- RU
- OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.
- Użytkowanie i troska o elektronarzędzie:
- Naprawa:
- OSTRZEŻENIE! Pilarka tarczowa, ostrzeżenia dotyczące bezpieczeństwa
- Bezpieczeństwo osobiste:
- Przyczyny odrzutu i zapobieganie odrzutowi:
- Użytkowanie ładowarki:
- UŻYCIE ZGODNE Z PRZEZNACZENIEM:
- KOMPLETACJA:
- ELEMENTY URZĄDZENIA:
- Ostrzeżenia:
- PRZED PRZYSTĄPIENIEM DO PRACY:
- ■ Ładowanie akumulatora
- Ładowarka TJ3LD
- Ładowarka TJ1LD
- ■ Sygnalizacja ładowania baterii
- Po zakończeniu ładowania odłącz ładowarkę z sieci i wyjmij akumulator.
- PRACA PILARKA:
- ■ Króciec odsysający
- ■ Wskaźnik laserowy
- WYMIANA TARCZY TNACEJ:
- USTAWIANIE GŁĘBOKOŚCI CIĘCIA (rys.G):
- USTAWIANIE KATA CIĘCIA (rys.H):
- KORZYSTANIE Z PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO (rys.I):
- PRZECHOWYWANIE I KONSERWACJA:
- TRANSPORT:
- OCHRONA ŚRODOWISKA:
- PRODUCENT:
- PIKTOGRAMY:
- TRYTON TJP60
Marka : Tryton
Model : TJP60
Kategoria : Piła
