TU2000A - Pjūklas Tryton - Nemokama naudojimo instrukcija

Produkto tipas	Stalviršinis kampinis pjūklas
Modelis	TU2000A
Vardinė įtampa	220-240 V ~50 Hz
Vardinė galia	S1: 1800 W, S6 20%: 2050 W
Maksimalus sukimosi greitis	4500 min⁻¹
Disko skersmuo	250 / 255 mm
Disko skylė	30 mm
Disko storis	3,2 mm
Stalo sukimosi diapazonas	±48°
Galvutės sukimosi diapazonas (vertikaliai)	0° – 45°
Maks. pjovimo matmenys (aukštis x plotis)	70 x 340 mm (0°/0°)
Neto / bruto masė	14,5 kg / 16,5 kg
Lazerio klasė	2 (EN 60825-1:2014)
Lazerio bangos ilgis	650 nm, galia <1 mW
Garso slėgio lygis	LpA 98,8 dB(A)
Garso galios lygis	LwA 111,8 dB(A)
Apsaugos klasė	II (dviguba izoliacija)
Transportavimo apsauga	Varžtinis kaištis, fiksuojantis galvutę apatinėje padėtyje
Svyruojantis gaubtas	Savaiminis uždarymas, apsaugo nuo kontakto su disku
Lazerinis indikatorius	Rodo pjovimo liniją, įjungiamas atskirai
Drožlių maišas	Skirtas pjuvenoms ir dulkėms surinkti
Prailginimo lankai	Ilgų detalių atramai (2 vnt.)
Stalo spaustuvas	Darbinio ruošinio fiksavimui
Priežiūra	Valyti sausa arba šiek tiek drėgna šluoste, nenaudoti tirpiklių
Remontas	Tik įgaliotame servise naudojant originalias dalis

Dažnai užduodami klausimai - TU2000A Tryton

Kaip užblokuoti galvutę transportavimui?

Prieš transportavimą nustatykite galvutę apatinėje padėtyje ir iki galo įspauskite varžtinį kaištį (11), kad užblokuotumėte galvutę. Norėdami atblokuoti, šiek tiek pastumkite galvutę žemyn, ištraukite kaištį ir pakelkite galvutę.

Kaip nustatyti pjovimo kampą horizontaliai?

Atlaisvinkite reguliavimo rankeną (36), paspauskite atleidimo svirtį (35) ir pasukite darbinį stalą (25) į norimą kampą (diapazonas ±48°). Priveržkite rankeną. Greitam nustatymui 0°, 15°, 22,5°, 30°, 45° naudokite stalo įdubas.

Kaip pakeisti pjovimo diską?

Atjunkite maitinimą. 4 mm šešiabriauniu raktu atsukite gaubto tvirtinimo varžtą (29), pakelkite svyruojantį gaubtą. Paspauskite veleno fiksavimo mygtuką (43) ir 6 mm raktu atsukite prispaudimo varžtą (44) (kairysis sriegis). Nuimkite išorinį flanšą (45) ir diską (7). Montavimas atvirkštine tvarka, atkreipiant dėmesį į sukimosi krypties atitikimą.

Kaip įjungti lazerį?

Paspauskite lazerinio indikatoriaus jungiklį (1). Lazerio spindulys parodys pjovimo liniją. Nežiūrėkite į spindulį – tai 2 klasės prietaisas.

Kokios asmeninės apsaugos priemonės reikalingos?

Visada naudokite apsauginius akinius, ausines ir dulkių kaukę. Keičiant diską rekomenduojamos apsauginės pirštinės.

Kaip teisingai pritvirtinti ruošinį?

Naudokite stalo spaustuvą (33) arba prispauskite medžiagą prie kreiptuvo (24). Jei tai neįmanoma, laikykite rankas ne mažesniu kaip 100 mm atstumu nuo disko. Nepjaukite mažų detalių, kurių negalima saugiai pritvirtinti.

Ką daryti, jei diskas užstringa medžiagoje?

Išjunkite pjūklą, laikykite medžiagą, kol diskas visiškai sustos, atjunkite maitinimo laidą, tada pašalinkite užstrigusį elementą. Neišimkite jo, kol diskas nesustos – atatrankos pavojus.

Kaip valyti ir prižiūrėti pjūklą?

Po darbo pašalinkite pjuvenas ir dulkes. Suslėgtu oru išpūskite ventiliacines angas. Išorines plastikines dalis valykite drėgna šluoste su švelniu plovikliu. Niekada nenaudokite tirpiklių. Periodiškai valykite lazerio angą vatos pagaliuku su stiklo valikliu.

Kokius diskus galima naudoti?

Tik 250–255 mm skersmens, 30 mm angos ir 3,2 mm storio diskus, kurių maksimalus greitis 4500 min⁻¹. Nenaudokite HSS diskų ar šlifavimo diskų. Visada patikrinkite sukimosi krypčių atitikimą.

Kaip nustatyti gylio ribotuvą grioveliams frezuoti?

Nustatykite atramos svirtį (39) į darbinę padėtį. Atlaisvinkite kontraveržlę (40), sukite gylio ribojimo varžtą (8) aukštyn, nuleiskite galvutę iki norimo gylio, priveržkite varžtą ir kontraveržlę. Pjovimą atlikite pastūmėdami (stumdami).

NAUDOJIMO INSTRUKCIJA TU2000A Tryton

Išsaugokite instrukciją, nes gali būti reikalinga vėliau.

¡SPÉJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais⚠️ bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodu nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau patektuose įspėjimuose sąvoka „elektros prietaisas“ apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

JSPÈJIMAS! Bendri jspèjimai dèl saugaus įrankio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.
b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.
c) Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

JSPÈJIMAS! Bendri jspèjimai dèl saugaus įrankio naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi jžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdy naudojimas sumažina elektros smūgio riziką.
b) Venkite kūno kontakto su jžemintais paviršiais, tokias kaip vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei šaldytuvais. Kontaktas su jžemintais paviršiais didina elektros smūgio pavojų.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jeigu vanduo patenka i elektros prietaisą, padidėja elektros smūgio rizika.
d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.
e) Jeigu elektros prietaisas yra naudojamas lauke, laido prailginimui naudokite tik specialiai tam skirtus prailgintuvus. Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.
f) Jeigu negalima išvengti elektros prietaiso naudojimo

drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

¡SPÈJIMAS! Bendri Íspèjimai dėl saugaus įrankio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.
b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
c) Devėkite tinkamą aprangą. Nešiokite apsauginius akinius. Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.
d) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš jjungiant kištuką i elektros lizdą ir/arba prieš akumuliatoriaus jjungimą bei prieš paimant arba pernešant prietaisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su pirštu ant jungiklio arba prietaiso jjungimas i maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.
e) Prieš jjungdami prietaisą pašalinkite raktus. Prietaiso besisukančioje dalyje esantis jrankis ar raktas gali tapti sužalojimų priežastimi.
f) Nepasilenkite pernelyg i priekį. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.
g) Dévékite tinkamą aprangą. Nedèvékite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios prietaiso dalys.
h) Jeigu jrenginiai yra pritaikyti prijungimui prie dulkių nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie jrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.
i) Įgyti elektros įrangos naudojimo įgūdžiai negali pakeisti griežto saugos taisyklių laikymosi. Neatsargiai naudojantis elektros įrankiais, per kelias sekundes galima padaryti didelę žalą arba rimtai susižaloti.
¡SPÈJIMAS! Bendri Íspèjimai dėl saugaus įrankio naudojimo.
Rūpestinga elektros prietaisų priežiūra ir naudojimas
a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darba gerai ir saugiai.

b) Nekyti diakte ve belhtrear prieta pašalintigeiktrisunjedljikjas, 1. Elektros prietaisas, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.
d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis arba nesusipažinusiems su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rūpeestingai prižiūrėkite prietaisą. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.
g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t. naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.
h) Jeigu prietaisas nebuvo naudojamas ilgesni laiką arba yra naudojamas žemos temperatūros sąlygose, jjunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.
i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.
j) Elektros prietaisą laikykite/transportuokite tik po to, kai įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.
k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei drėgmės vietoje.
1) Elektros prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.
m) Rankenos ir prilaikymui skirti paviršiai visuomet turi būti sausi ir švarūs, neužteršti alyva arba tepalu. Slidžios rankenos ir prilaikymui skirti paviršiai neleidžia saugiai laikyti elektros įrankių. Netikėty situacijų atveju jų negalima suvaldyti.

¡SPÉJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

a) Prietaisą turi remontuoti tik kvalifikuotas specialistas, naudojantis tik originalias atsargines dalis. Tik tokiu atveju elektros prietaiso naudojimas bus saugus.
b) Jeigu sugedo elektros prietaiso laidas, jī pakeisti galima pas gamintojā, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumēte pavojaus.

JSPÈJIMAS!

KAMPŲ PJAUSTYMO PJŪKLAS, specialūs saugaus naudojimo nurodymai:

kaip antai, drožles ir nuolaužas, užtikrinti atitinkamą viršutinį ir vietos apšvietimą. Nesutvarkytoje ir nepakankamai apšviestoje darbo vietoje gali įvykti nelaimingi atsitikimai.

1. Kampiniai pjūklai skirti medienos ir medienos gaminių pjovimui. Jų negalima naudoti kartu su diskiniais pjūklais geležies dirbinių (strypų ir varžtų) pjovimui. Tokio pjovimo metu kylančios dulkės gali blokuoti judančius elementus, pvz., švytuoklinę apsaugą, o atsiradusios žiežirbos gali uždegti plastikines dalis.
2. Niekada nešalinti atraižu, drožlių ir pan. nuo pjūklo darbo zonos, jo veikimo metu. Pirmiausia nustatyti galvutę nenaudojimo padėtyje ir išjungti elektrinį įrankį.
3. Elektrinio įrankio negalima naudoti su pažeistu maitinimo laidu. Negalima liesti pažeisto laido; pažeidus laidą darbo metu, būtina ištraukti kištuką iš elektros lizdo. Jei laidai pažeisti, kyla elektros smūgio pavojus.
4. Patikrinti, ar pjaunama medžiaga neturi svetimkūnių, kaip antai, vinių, sraigtų, varžtų ir pan., kurie galėtų pažeisti diską ir sukelti mašinos gedimą.
5. Jeigu tik jmanoma, visuomet naudokite apdirbamojo elemento tvirtinimo griebtuvus. Jeigu apdirbamaji elementą laikote ranka, atkreipkite dėmesį, kad ranka būtų laikoma saugiu atstumu nuo disko (ne mažiau nei 100 mm atstumu iš kiekvienos disko pusės). Pjūklo negalima naudoti labai mažų elementų, kurių negalima pritvirtinti griebtuvu arba prilaikyti ranka, pjovimui. Jeigu pjaunančiojo asmens ranka yra per arti pjovimo disko, padidėja kūno sužalojimų, palietus ašmenis rizika.
6. Apdirbamają medžiagą būtina pritvirtinti ir užfiksuoti griebtuvu arba prispausti prie kreiptuvo ir stalo. Draudžiama stumti apdirbamają medžiagą po disku arba pjauti rankomis. Nevaldomas arba pajudintas elementas gali būti išmestas dideliu greičiu, taip sukeliant rimtus sužeidimus.

7. Dévěti tinkamą individualios apsaugos aprangą:

8. Apsauginės ausinės klausos praradimo rizikai sumažinti.

9. Apsauginiai akiniai akių pažeidimo rizikai sumažinti.
10. Apsauginės kaukės kenksmingų dulkių įkvėpimo rizikai sumažinti.

11. Pirštinės, skirtos naudoti su pjūklo diskais (jei įmanoma diskus pernešti su apsaugomis) ir abrazyvinėmis medžiagomis.

12. Pjūklas turi būti stumiamas švelniai. Jo negalima traukti per medžiagą. Norėdami nupjauti medžiagą, pakelkite pjovimo galvutę, nepjaudami patraukite ją virš medžiagos. Tuomet junkite variklį ir prispauskite galvutę prie stalo, lengvai pastumdami per medžiagą. Pjovimo traukiant metu pjovimo diskas gali pasislinkti apdirbamojo elemento briaunos link, o išcentrinė jėga gali staiga išmesti pjovimo diską pjaunančiojo asmens link.

13. Laikyti rankas atokiai nuo pjovimo zonos ir pjūklo prietaiso veikimo metu. Nelaikykite rankų ties planuojamo pjovimo linija nei prieš, nei už pjūklo disko. Labai pavojingas yra apdirbamojo elemento laikymas kryžminiu būdu (apdirbamos medžiagos laikymas iš dešinės pusės kaire ranka arba atvirkščiai). Susilietus su besusukančiu disku kyla rimto sužalojimo pavojus.

14. Norėdami išvalyti pjuvenas arba kitu tikslu nelieskite kreiptuvo, diskui sukantis. Rankas laikykite saugiu atstumu iš abiejų pjovimo disko pusiu. Ne visuomet galima nustatyti

besisukančio disko atstumą nuo rankos, todėl tokiu būdu galima rimtai susižeisti.

1. Prieš pradėdami pjovimą, atidžiai patikrinkite apdirbimui skirtą medžiagą. Jeigu ji yra išlenkta, prie kreiptuvo prispauskite ja išorine puse. Visuomet patikrinkite, ar tarp apdirbamojo elemento, kreiptuvo ir stalo nėra tarpo išilgai pjovimo linijos. Kreivi arba išlenkti elementai gali pasislinkti arba persisukti ir užblokuoti pjovimo diską. Apdirbamoje medžiagoje negali būti vinių ir kitų pašalinių elementų.
2. Jokiu atveju negalima stovéti ant elektrinio įrankio. Elektriniam įrankiui apsivertus arba atsitiktinai susilietus su pjūklo disku, kyla rimto sužalojimo pavojus.
3. Pjūklą reikia naudoti tik su suvirintomis ir tinkamai prižiūrimomis apsaugomis, kurios turi būti sumontuotos tinkamoje padėtyje. Pjūklo negalima naudoti be sumontuotų apsaugų. Reikia įsitikinti, kad palenkiamoji apsauga veikia tinkamai ir ar gali laisvai judėti. Jokiu atveju negalima blokuoti apsaugą atviroje padėtyje.
4. Visada naudoti atitinkamų matmenų diskus su atitinkamos formos atraminėmis skylėmis (pvz. rombo arba apvalios formos). Pjūklai, kurie netinka tvirtinimo griebtuvui, gali veikti ekscentriniu būdu ir tampa sunkiai valdomi.

DÉMESIO! Pjovimui naudoti gamintojo rekomenduojamus pjūklus. Nenaudoti jokių diskinių pjūklu, kurių matmenys skiriasi nuo

naudojimo instrukcijoje nurodytu. Naudokite tik atitinkamo skersmens ir storio pjovimo diskus.

Naudoti pjūklus, kurių sukimosi greitis, nurodytas ant disko, yra ne mažesnis negu pjūklo suklio sukimosi greitis. Negalima naudoti mažesnio greičio pjūklų.

1. Naudoti konkrečiai medžiagai skirtą pjūklą. Negalima pjauti kitų medžiagų, nei pjūklo gamintojo nurodytos.
2. Pjūklo tvirtinimui niekada nenaudoti pažeistų arba netinkamų poveržlių arba varžtų. Reikia naudoti tik gamintojo pateiktas poveržles, žiedus. Pjūklo tvirtinimo poveržlės ir varžtai skirti specialiai pjūklui, siekiant užtikrinti optimalų veikimą ir naudojimo saugumą.
3. Pjovimui negalima naudoti pažeistų arba deformuotų pjūklų. Atšipusios arba netinkamai nustatytos pjūklo dantys sudaro siaurą įpjovą, sukeldamos pernelyg didelę trintį ir atbulinę atatranką.
4. Negalima naudoti pjovimo diskų iš HSS greitapjovio plieno. Tokie diskai gali lengvai sulūžti.
5. Prieš pradėdami naudoti elektros įrankius, nuo darbinio paviršiaus nuimkite visus reguliuojančiuosius įrankius, nuvalykite pjuvenas ir pan. Ant darbastalio gali būti tik apdirbimui skirtas elementas. Atliekos, medienos gabaliukai ir kiti elementai, palietę pjovimo diską, gali būti išmesti dideliu greičiu.
6. Prieš jjungiant pjūklą reikia įsitikinti, kad pjūklas žemiausioje padėtyje nesusiliečia su sukamuoju pamatu. Kyla disko ir mašinos gedimo pavojus.
7. Vienu metu galima pjauti tik vieną elementą. Kelių, vienas ant kito sudėtų elementų negalima tinkamai pritvirtinti arba prilaikyti, todėl pjovimo metu pjovimo diskas juos gali pagriebti arba jie patys gali pasislinkti.
8. Prieš pradėdami darbą, patikrinkite, ar kampinis pjūklas yra

pritvirtintas arba pastatytas ant lygaus ir stabilaus darbinio paviršiaus. Lygus ir stabilus darbinis paviršius sumažina pjūklo palinkimo arba nugriuvimo riziką.

1. Niekada nenaudoti elektrinio įrankio be sukamojo stalo jdėklo. Pažeistą jdėklą pakeisti nauju. Naudojant pažeistą jdėklą kyla susižeidimo pavojus.
2. Darbus būtina gerai suplanuoti. Kiekvieną kartą keičiant pjovimo kampa, būtina įsitikinti, ar kreiptuvas yra tinkamai pritvirtintas, o apdirbamas elementas yra gerai prilaikomas ir nepalies pjovimo disko arba apsauginių elementų. Kreiptuvą būtina patikrinti, imituojant pjovimo procesą, nejungiant įrenginio ir nededant ant darbastalio pjovimui skirtos medžiagos. Tokiu būdu galima įsitikinti, ar kreiptuvas neliečia pjovimo disko ir nekyla jokia kita grėsmė.
3. Reikia įsitikinti, kad sukamasis darbinis stalas yra tinkamai užfiksuotas ir nejuda darbo metu. Pjovimo kampai turi būti nustatyti prieš pradedant pjauti. Pakeičiant nustatymus darbo metu, pjovimo diskas gali užsikirsti ir atsitrenkti.
4. Apdirbamają medžiagą bütina tinkamai paremti, panaudojant stalo prailginimą, ožius ir pan. Tinkamai nepritvirtinti, už stalą, ant kurio stovi kampinis pjūklas, ilgesni arba platesni elementai gali pakrypti. Pakrypęs apdirbamas elementas arba nupjautas gabalas gali pakelti apatinę apsaugą arba besisukantis pjūklo diskas ji gali išmesti.
5. Parėmimui arba prilaikymui nesinaudokite trečiųjų asmenų pagalba. Netvirtas apdirbamų elementų prilaikymas gali užblokuoti diską arba elementas pjovimo metu gali pasislinkti. Tokiu atveju pjaunantysis ir jam padedantis asmenys gali būti patraukti besisukančio disko link.
6. Prieš pridedant pjūklą prie pjaunamo paviršiaus, reikia jungti elektrini įrankį. Pradėti pjauti pjūklui pasiekus maksimalų greitį. Priešingu atveju pjovimo diskas gali užsikirsti pjaunamoje medžiagoje ir atsitrenkti.
7. Pjovimo diskui jstrigus, pirmiausiai išjunkite pjūklą ir prilaikykite apdirbamaji elementą tol, kol diskas visiškai sustos. Ištraukite kištuką iš elektros lizdo. Išimkite jstrigusią medžiagą. Niekuomet nebandykite išimti apdirbamojo elemento tol, kol diskas visiškai nesustos. Priešingu atveju elementas gali būti išmestas. Pašalinkite pjovimo disko jstrigimo priežastį. Negalima tęsti darbo, jeigu jstrigęs elementas nebus išimtas. Tokiu būdu galima nevaldyti elektros įrankio ir jį sugadinti.
8. Jei būtina jjungti pjūkla, kuris užsikirtęs pjaunamoje medžiagoje, reikia sucentruoti pjovimo diską įpjovoje ir patikrinti, ar disko dantys užsikabino už medžiagos. Pjovimo diskui užsikirtus, pjaunama medžiaga gali būti išmesta ir sukelti pjūklo atatranką.
9. Atpjautus elementus draudžiama blokuoti arba juos prispausti prie besisukančio pjūklo disko. Naudojant ribotuvus (pvz., ilgio), nupjautas gabaliukas gali jstrigti diske ir įrankis gali jį staiga išmesti.
10. Nenaudokite griebtuvų arba kitų specialių tvirtinančiųjų elementų, skirtų apvalių daiktų tvirtinimui. Apvalūs elementai dažniausiai apsisuka pjovimo metu, todėl apdirbamas elementas kartu su pjaunančiojo asmens rankomis gali būti patraukti pjūklo ašmenų link.
11. Prieš paliečiant apdirbamają medžiagą, pjovimo diskas turi

pradėti dirbti pilnu greičiu. Tokiu būdu sumažės apdirbamojo elemento išmetimo rizika.

1. Neliesti pjovimo disko baigus pjovimą, kol diskas neatauš. Diskas pjovimo metu labai įkaista.
2. Pabaigę darbą, jungikliu išjunkite jrenginį, pjūklo galvutę nustatykite apatinėje padėtyje, o prieš apdirbamosios medžiagos atliekų valymą palaukite, kol pjovimo diskas visiškai sustos. Pavojinga liesti įrankį tol, kol ašmenys visiškai nesustos.
3. Pernešant kampinį pjūklą pjūklo ašmuo turi būti paslėptas ir apsaugotas.
4. Pakeliant ir transportuojant, pjūklą reikia užblokuoti. Kėlimui ir transportavimui nenaudoti apsaugų.
5. Prietaiso gedimo atveju atiduokite jì į įgaliotą techninės priežiūros centra.

DÈMESIO! Pjūklas yra prietaisas aprūpintas lazeriniu kreiptuvu su 2 klasės lazeriu pagal EN 60825-1:2014. Nenukreipkite lazerio spindulio įžmones ar gyvūnus

ir patys nežiūrėkite į lazerio spindulį.

Pažvelgimas i 2 klasės lazerio generuojamą spindulį nekelia pavojų, jeigu netrunka ilgiau negu 0,25 s. Akies vokų refleksinis užsidarymas apskritai yra pakankama apsauga. Optinių įrankių, pvz. akinių, žiūronų, naudojimas nedidina rizikos pažeisti akis.

Pasirūpinti, kad įspėjamosios lentelės ant elektrinio įrankio būtų išskaitomos.

PRIETAISO KONSTRUKCIJA IR PASKIRTIS:

Kampinis pjūklas yra antrosios saugos klasės įrenginys (dviguba izoliacija) ir varomas vienfazės varikliu.

Kampinis pjūklas, kaip stacionari įranga, skirtas preciziniam tiesiam ir kampiniam pjovimui išilgai tiesios pjovimo linijos medienoje arba panašiose medžiagose, kurių storis ne didesnis nei nurodyta TECHNINĖJE SPECIFIKACIJOJE.

Jei elektrinis įrankis aprūpintas atitinkamu pjūklu, galima pjauti plonus spalvotuosius metalus (pvz. aliuminio profiliai) ir plastmasę.

Pjūklas skirtas "pasidaryk pats" tipo darbams namuose. Griežtai draudžiama naudoti prietaisą kitiems tikslams.

DĖMESIO! Draudžiama apdoroti juodajj metalą.

Pjūklą draudžiama naudoti kitiems tikslams nei nurodyta aukščiau, nes tokiu atveju garantija nestos galioti, o gamintojas nebus atsakingas už su tuo susijusius trūkumus.

Gamintojas nėra atsakingas už vartotojui ir aplinkai padarytą žalą, atsiradusią dėl įrenginio modifikacijų.

Tinkamo naudojimo instrukcijos skirtos taip pat įrangos priežiūrai, laikymui, transportavimui ir remontui.

Pjūklo remontus galima atlikti tik gamintojo patvirtintuose techninės priežiūros centruose. Pjūklą, kuris varomas elektros tinklo energija, gali remontuoti tik įgalioti asmenys.

Visada būtina laikytis avarijų prevencijos taisyklių ir visų pagrindinių darbuotojų saugos ir sveikatos reikalavimų.

Net jei įranga naudojama pagal paskirtį, negalima pašalinti likutinės rizikos. Atsižvelgiant į mašinos konstrukciją ir sandarą gali iškilti tokie pavojai:

• Susilietus su veikiančiu disku (pjautinė žaizda).

• Pjaunamos medžiagos arba pjaunamos medžiagos dalies atmetimas.

• Pjovimo disko įtrūkimas/lūžis.

• Klausos pažeidimas nesilaikant būtinuju apsaugos priemonių.
• Kenksmingas medienos dulkių poveikis atliekant darbus uždarose patalpose.

Komplektavimas

• Kampinis pjūklas -1 vnt.
• Pjovimo diskas ∅ 255 x ∅ 30 x 3,2 mm (40T) -1 vnt.
  • Pjuvenų maišas -1 vnt.
  • Prailginimo lankai - 2 vnt.
  • Stald gnybtas
• Im-2us(Aira)ak6amnht.
• Tvirtinimo griebtuvas - 1 vnt.
• Aptarnavimo instrukcija - 1 vnt.
  • Garantinis lapas - 1 vnt.

■ Prietaiso dalis

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2-4 puslapiuose aptarnavimo instrukcijos:

Pav.A: 1. Lazerinio indikatoriaus jungiklis (pjovimo linijos žymėjimas)

1. Rankena
2. Jungiklis
3. Palenkiamoji apsauga
4. Variklio korpusas
5. Nešiojimo rankena
6. Pjovimo diskas
7. Pjovimo gylio ribojimo varžtas
8. Pjuvenų ir dulkių nuvedimo jungtis
9. Alkūnès vyriai
10. Transportavimo apsauga (fiksavimo kaištis)
11. Vertikaliojo kampo nustatymo skalé
12. Pjovimo kampo indikatorius (vertikaliai)
13. Kabestanas
14. Kabestano tvirtinimo varžtas
15. Tvirtinimo griebtuvas visiems pjovimo kampams (vertikaliai)
16. Maitinimo laidas
17. Stalo gnybto tvirtinimo varžtas
18. Skylès pamatui pritvirtinti
19. Lanko tvirtinimo sraigtas
20. Prailginimo lankas
21. Pamatas

Pav. B: 23. Skylès prailginimo lankui

1. Kreiptuvas
2. Sukamasis darbinis stalas
3. Lazerinis indikatorius
4. Pjuvenų maišas
5. Reguliacinis varžtas
6. Apsaugos tvirtinimo sraigtas
7. Pjovimo disko apsauga
8. Apsauginė svirtis
9. Fiksavimo varžtas
10. Stalo gnybtas

11. Sukamojo stalo jdėklas

12. Atleidimo svirtis

13. Tvirtinimo griebtuvas visiems pjovimo kampams (horizontaliai)
14. Horizontaliojo kampo nustatymo skalė
15. Pjovimo kampo indikatorius (horizontaliai)

Pav. H: 39. Fiksavimo svirtis

Pav. I: 40. Tvirtinimo kontrveržlé

Pav. J: 41. Šešiakampis raktas 4 mm

Pav. K: 42. Šešiakampis raktas 6 mm

1. Suklio blokavimo mygtukas

Pav. L: 44. Užveržimo varžtas su poveržle

1. Išorinis prispaudimo flanšas
2. Vidinis tvirtinimo flanšas

TECHNINIAI DUOMENYS:

Nominali įtampa		220-240 V
Nominalus dažnis		50 Hz
Sunaudojamas pajėgumas		S1 1800 W;S6 20% 2050 W*
Maks. sukimosi greitis		4500 /min
Pjovimo disko skersmuo (min/max)		250/255 mm
Pjovimo disko angos skersmuo		30 mm
Pjovimo disko storis		3,2 mm
Maks. disko sukamasis greitis		>4500 / min
Stalo posūkio diapazonas		± 48^
Galvutės posūkio diapazonas 0 -45		° °
Maks. pjaunamos medžiagos storis( aukštis x plotis ) / galvutės posūkio kampas / stalo posūkio kampas		70 x 340 mm /090°
		70 x 240 mm /0945°
		40 x 340 mm /45%/45°
		40 x 240 mm /45%/0°
Lazerinis indikatorius	lazerio klasė	2
	lazerio bangų ilgis	650 nm
	lazerio galingumas	<1mW
Akustinio slėgio lygis (LpA)		98,8 dB(A)
Akustinio pajėgumo lygis (LwA)		111,8 dB(A)
Matavimo paklaida K_Lx4 K_LwA		3dB(A)
Prietaiso klasė		/II
Bruto/neto svoris		16,5 kg / 14,5 kg

* S1 – lštisinis darbas
S6 20%—Darba su pertraukomis tuščia eiga, santykinis apkrovos laikas 20%

PARUOŠIMAS DARBUI:

Išpakuoti prietaisą ir patikrinti ar nebuvo pažeistas transportavimo metu. Pastebėjus bet kokius gedimus, būtina nedelsiant pateikti skundą. Pjūklą pastatyti stabiliai, prisukti atitinkamais varžtais prie dirbtuvės stalo arba ant stabilaus ir lygaus pagrindo, kuris atlaikys darbo metu generuojamą spaudimą. Šiam tikslui skirtos skylės pamatui sumontuoti (19).

DĖMESIO: Kiekvieną kartą prieš naudojant pjūklą, reikia patikrinti, ar visi pjūklo elementai tinkamai sutvirtinti.

Kiekvieną kartą prieš naudojant pjūklą reikia patikrinti, ar prietaisas stabilus.

■ Transportavimo apsauga

Transportavimo apsauga (11) palengvina elektrinio įrankio valdymą transportavimo metu ir blokuoja pjūklo galvutę bet kokioje padėtyje.

Norint atleisti blokada, reikia:

• pastumti įrankio galvutę šiek tiek apačion, laikant už transportavimo rankenos (6), siekiant sumažinti transportavimo apsaugos apkrova,
• visiškai ištrauktifiksavimokaištj (11) (žr. pav. C, psl.3),
• lėtai pastumti įrankio galvutę viršun.

■ Prietaiso elementų montavimas

Atleidus galvutę, patikrinti judamų elementų būklę ir tvirtinimą (pjovimo diskas (7) ir apsauga (4)). Pasukant diską rankiniu būdu (kištuką reikia ištraukti iš elektros lizdo) patikrinti, ar pavaros perdavimo mechanizmas nėra užblokuotas ir, ar pjūklas tinkamai sumontuotas.

DÉMESIO! Jei prietaisas tinkamai sumontuotas, rodyklés ant disko kryptis turi sutapti su rodyklés ant pjovimo disko kryptimi.

Jei naudojant elektrini įrankį susidaro sveikatai kenksmingos, degios ir sprogstamosios dulkės, būtina imtis atitinkamų apsaugos priemonių.

Prie jungties (9) reikia prijungti siurbimo jtaisą, pvz. pramoninį dulkių siurblį, arba uždėti maišą pjuvenoms (27). Maišo sąvara turi būti jungties griovelyje (žr. pav. B, psl.2)

Tam tikros dulkių rūšys, pvz. ąžuolo arba buko medžio dulkės yra kancerogeniškos, ypač kartu su medienos apdorojimo medžiagomis (chromatai, medienos apsaugos priemonės). Rekomenduojama dévėti dulkių kaukę.

■ Prailginimo lankų montavimas

Prailginimo lankai (21) skirti palaikyti ilgias pjaunamas medžiagas ir gali būti jrengti iš abiejų darbinio stalo pusiu.

Priklausomai nuo poreikių, įdėti prailginimo lankus įskyles (23) iš kairės ir dešinės pamato pusės (22) ir sutvirtinti tvirtinimo sraigtais (20).

■ Tvirtinimo griebtuvo montavimas

Tvirtinimo griebtuvą (36) prisukite laikrodžio rodyklės kryptimi prie sukamojo darbastalio (25) (žr. pav. B, psl.2).

■ Pjaunamos medžiagos tvirtinimas

Siekiant užtikrinti optimalų darbo saugumą, visada reikia užfiksuoti pjaunamą medžiagą.

Neapdoroti medžiagų, kurios per mažos, kad galima būtų jas išlaikyti nejudamoje padėtyje.

• Apdirbamajj elementą stipriai prispauskite prie kreiptuvo (24).
• Pakuotėje esantį stalo gnybtą (33) įstatykite į vieną iš tam skirtų angų, esančių kreiptuve, ir prisukite tvirtinančiuoju gnybtu (18) (žr. pav. B-D, psl.2-3).
• Atleisti reguliacinį varžtą (28), priderinti gnybtą prie pjaunamos medžiagos, po to priveržti fiksavimo varžtą (32) pagal laikrodžio rodyklės kryptį, taip fiksuojant pjaunamą medžiagą.

Norint atleisti pjaunamą medžiagą, reikia elgtis atvirkščiai.

■ Pjovimo kampo nustatymas

Horizontalus pjovimo kampas gali būti nustatytas diapazone nuo - 48° (kairė pusė) iki +48° (dešinė pusė) (žr. pav. E, psl.3).
- Atleisti sukamaji darbinj stalą (25) atleidžiant tvirtinimo griebtuvą

(36).

• Nuspauskite atleidimo svirtį (35) ir reguliavimo rankena (36) nustatykite sukamajį darbastalį reikalingoje kampinėje padėtyje, t.y. pjovimo kampo indikatorius (38) turi būti nustatytas ties būtina horizontaliojo kampo nustatymo skalės (37) kampo verte.
  Darbastalyje yra įdubos ties dažniausiai vartojamų pjovimo kampų (0°, 15°, 22,5°, 30° ir 45°) vertėmis, todėl kampus galima nustatyti greitai ir tiksliai.
• Nustatę norimą padėtį, prisukite tvirtinimo griebtuvą (36) taip, kad sukamasis darbastalis nejudėtų.

Vertikalus pjovimo kampas gali būti nustatytas diapazone nuo 0° iki 45°.

• Atleisti tvirtinimo griebtuvą (16) (žr. pav. F, psl.3).
• Palenkti galvutę naudojant transportavimo rankeną (6), kol pjovimo kampo indikatorius (13) nurodys pageidaujamą pjovimo kampa skalėje (12)(žr. pav. G, psl.3).

- Laikant galvutę tokioje padętyje, priverżti tvirtinimo griebtuvą (16). Greitam ir preciziniam įprastų pjovimo kampų 0° ir 45° nustatymui palengvinti, ant korpuso įrengti galiniai ribotuvai.

Šiam tikslui pastumti galvutę, laikant už rankenos (6) iki galo j karę pusę (0°) arba iki galo j dešinę pusę (45°).

NAUDOJIMAS:

Prieš prijungiant mašiną patikrinti, ar gamyklinėje lentelėje nurodyti duomenys atitinka elektros energijos tinklo parametrus. Elektros tinklas, prie kurio prijaugiamas pjūklas turi būti apsaugotas 10 A saugikliu. Ilgintuvai turi būti ne mažiau kaip 1,5 m³ skersmens.

1. Prieš pradedant darbą reikia patikrinti pjovimo disko būklę, siekiant išvengti pjūklo perkrovos ir sutrikimų.
2. Medžiagos apdorojimo metu atkreipti dėmesį i svetimkūnius, pvz.: vinis, sraigtus ir t.t.

3. Pirmiausia pažymėti pjovimo liniją ant medžiagos. Tuo tikslu jungikliu (1) junkite lazerinį indikatorių (26). Lazerio spindulys nurodys pjovimo disko pjovimo liniją. Toki būdu galima tiksliai nustatyti pjaunamą medžiagą neatidarant apsaugos (4). Pažymėti pjovimo liniją ant pjaunamos medžiagos iš lazerio spindulio dešinės pusės. Nepjauti deformuotų medžiagų. Pjaunama medžiaga turi lygiai priglusti prie kreiptuvo. Ilgos medžiagos turi būti paremti visu ilgiu.

4. Norint jjungti pjūklą reikia nuspausti pjūklo jungiklj (3) ir laikyti jį šioje padėtyje.

DÈMESIO: Del saugumo priežasčių, jungiklis (3) negali būtų nustatytas nepertraukiamo darbo padėtyje. Operatorius turi jį laikyti nuspaustą per visą apdorojimo laiką.

1. Prieš pradedant pjauti leisti, kad prietaisas kurj laiką veiktų be apkrovos. Atkreipti dėmesį į galimas vibracijas arba kilnojimąsi, kurie gali reikšti disko netinkamą tvirtinimą arba netikslų balansą.

2. Elektrinio įrankio galvutę galima atleisti tik nuspaudus apsauginę svirtį (31). Todėl, norint pradėti pjovimą reikia papildomai, išskyrus jungiklio paspaudimą, nuspausti nykščiu svirtį (31) ir laikant už rankenos (2) lėtai pastumti galvutę i užpakalį.

3. Tolygiai ir lengvai perstumti elektrinį įrankį po medžiagą. Pernelyg intensyvi pastūma turi įtakos darbo įrankių patvarumui ir gali sukelti įrankio gedimą.

Pjovimo efektyvumas ir kokybė priklauso didžia dalimi nuo pjovimo disko dantų būklės ir tipo. Todėl reikia naudoti tik pjovimo diskus su dantimis, pritaikytomis pjaunamai medžiagai.

1. Norint baigti pjauti pjūklu reikia:

a) visiškai nuleisti pjaunamą medžiagą per besisukantį diską ir atitraukti galvutę i viršutinę/užpakalinę padėtį,

b) atleisti pjūklo jungiklj (3) ir apsauginę svirtj (31),

c) palaukti kol pjūklo diskas nustos suktis.

a) visiškai nuleisti pjaunamą medžiagą per besisukantį diską ir atitraukti galvutę į viršutinę/užpakalinę padėtį, b) atleisti pjūklo jungiklj (3) ir apsauginę svirtį (31), c) palaukti kol pjūklo diskas nustos suktis.

1. Norint baigti darbą su pjūklu, atlikus 8 punkte minėtus veiksmus, reikia:

a) atjungti maitinimo laidą nuo maitinimo šaltinio,

b) nuvalyti pjūklą nuo pjuvenų ir dulkių,

c) apsaugoti pjūklą nuo nejgaliotų ar pašalinių asmenų (pvz. vaikų).

a) atjungti maitinimo laidą nuo maitinimo šaltinio, b) nuvalyti pjūklą nuo pjuvenų ir dulkių, c) apsaugoti pjūklą nuo neįgaliotų ar pašalinių asmenų (pvz. vaikų).

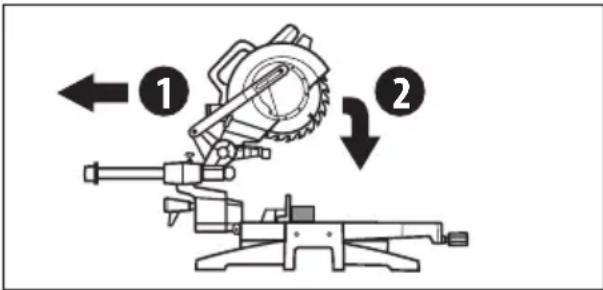

■ Pjovimas be pastūmos (skersinis pjovimas)

1. Norint pjauti be pastūmos (mažos medžiagos) atleisti tvirtinimo varžtą (15), jei yra priveržtas. Pastumti galvutę iki galo ribotuvo link (24) ir dar kartą priveržti varžtą (15).

2. Užfiksuoti pjaunamą medžiagą atsižvelgiant i jos matmenis.

3. Nustatyti reikiamą pjovimo kampa.

4. Ijungti elektrini įrankį.

5. Nuspausti apsauginę svirtį (31) ir laikant už rankenos (2) lėtai pastumti galvutę apačion.

6. Perpjauti medžiagą tolygia pastūma.

7. Išjungti elektrinį įrankį ir palaukti kol diskas visiškas sustos.

8. Lėtai pastumti galvutę viršun.

9. Norint pjauti be pastūmos (mažos medžiagos) atleisti tvirtinimo varztą (15), jei yra priveržtas. Pastumti galvutę iki galo ribotuvo link (24) ir dar kartą priveržti varztą (15).

10. Užfiksuoti pjaunamą medžiagą atsižvelgiant j jos matmenis.
11. Nustatyti reikiamą pjovimo kampą.
12. Jjungti elektrinį įrankį.
13. Nuspausti apsauginę svirtį (31) ir laikant už rankenos (2) lėtai pastumti galvutę apačion.
14. Perpjauti medžiagą tolygia pastūma.
15. Išjungti elektrinį įrankį ir palaukti kol diskas visiškas sustos.
16. Lėtai pastumti galvutę viršun.

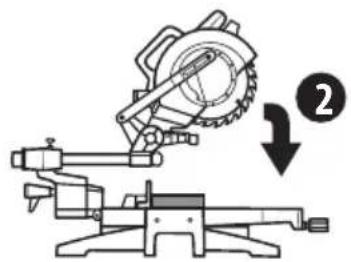

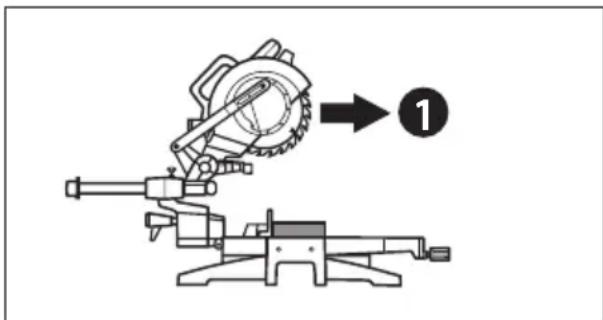

■ Pjovimas su pastūma

1. Norint pjauti naudojant kabestaną (14) (plačios medžiagos) atleisti tvirtinimo varžtą (15), jei yra priveržtas.
2. Užfiksuoti pjaunamą medžiagą atsižvelgiant i jos matmenis.
3. Nustatyti reikiamą pjovimo kampa.
4. Atitraukti galvutę nuo ribotuvo (24) reikiamu atstumu, kad pjovimo diskas būrų prieš pjaunamą medžiagą.

1. Ijungti elektrini įrankį.

2. Nuspausti blokavimo svirtį (31) ir laikant už rankenos (2) lėtai pastumti galvutę apačion.

3. Ijungti elektrinį įrankį.

4. Nuspausti blokavimo svirtį (31) ir laikant už rankenos (2) lėtai pastumti galvutę apačion.

1. Nuspausti galvutę pjovimo ribotuvo link (24) ir perpjauti medžiagą tolygia pastūma.

1. Išjungti elektrinį įrankį ir palaukti kol diskas visiškas sustos.

2. Létai pastumti galvutę viršun.

■ Gylio ribotuvo nustatymas (griovelių pjovimas)

Norint pjauti griovelius, nustatyti pjovimo gylio ribojimo varžtą (8) (žr. pav. H-I, psl.3):

1. Pastumti fiksavimo svirtj (39) rodyklės kryptimi (pav. H) taip, kad palenkiant pjūklo galvutę pjovimo nustatymo varžtas (8) i ją atsiremtų.
2. Atleisti tvirtinimo kontrverzle (40) ir pastumti pjovimo gylio ribojimo varztą (8) viršun pasukant prieš laikrodžio rodyklės kryptj.
3. Palenkti pjūklo galvutę apačion iki reikiamo griovelio gylio.
4. Nustatyti reguliacinį varžtą (8) pasukant pagal laikrodžio rodyklės kryptį taip, kad diskas sustotų norimoje padėtyje, kai galvutė visiškai nuleista.
5. Lėtai pastumti galvutę viršun.
6. Priveržti tvirtinimo kontrveržle (40).
7. Nustačius disko apatinės padėties ribotuvą, nupjauti lygiagrečius griovelius skersai pjaunamos medžiagos pločio, atliekant pjovimą su pastūma. Po to nuimkite medžiagą iš tarp griovelių naudojant kaltą. Nebandyti atlikti tokių pjūvių naudojant plačius (storius) diskus, nei diskus stačiakampiams grioveliams. Įrankis gali tapti sunkiai valdomas ir sukelti sužalojimą.

■ Netipiškos medžiagos

Pjaunant išlenktas arba apvalias medžiagas reikia jas labai kruopščiai sutvirtinti ir apsaugoti nuo persistūmimo. Pjovimo linijoje gali susidaryti plyšis tarp pjaunamos medžiagos, kreiptuvo ir darbinio stalo. Jei būtina, paruošti specialius laikiklius.

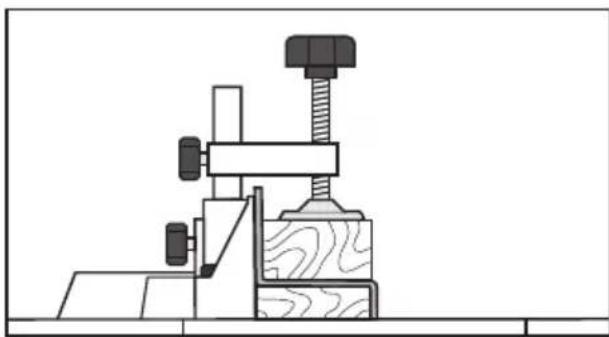

■ Aliumininių profilių pjovimas

Aliumininiams profiliams sutvirtinti naudoti kubelius arba atlieku gabaliukus taip, kaip parodyta žemiau pateiktame paveikslėlyje, siekiant išvengti aliuminio deformacijos.

Pjaunant aliuminj reikia naudoti pjovimo tepalą, siekiant išvengti aliuminio pjuvenų kaupimosi ant disko paviršiaus.

DÈMESIO: Niekada nebandyti pjauti storius arba apvalius aliumininius profilius. Stori profiliai gali išklibti pjovimo metu, o apvaliu profiliu negalima stabiliai įtvirtinti į stalo gnybtą.

PJOVIMO DISKO KEITIMAS:

DÉMESIO! Atliekant bet kokius techninės priežiūros veiksmus reikia įsitikinti, kad pjūklo maitinimo laidas atjungtas nuo maitinimo šaltinio.

Pjūklo montavimo metu dévēti apsauginės pirštines. Susilietus su disku kyla sužalojimo pavojus.

Naudoti tik pjovimo diskus, kurių parametrai atitinka šioje naudojimo instrukcijoje nurodytus techninius duomenis.

Jokiu atveju negalima naudoti šlifavimo diskų kaip darbo įrankių.

Norėdami pakeisti pjūklo diską, šešiakampiu raktu (41) atsukite svirtinės apsaugos tvirtinimo varžtą (29)(žr. pav. J, psl.3).

Po to, norint atidengti disko tvirtinimo varžtą, reikia nuspausti apsauginę svirtj (31) ir pakelti palenkiamajj suklj (4) iki galo viršun.

Nuspausti suklio blokados mygtuką (43) ir apsukti suklį kol užsiblokuos, kad diskas negalėtų suktis. Šešiakampiu raktu (42) visiškai atsukite užveržimo varžtą (44) (žr. pav.K, psl. 4). DĖMESIO! Prispaudimo sraigtas turi varžtą, kuris sukasi į kairę ir išsukamas pagal laikrodžio rodyklės kryptį.

DÉMESIO! Suklio blokados mygtuko (43) negalima spausti pjūklo veikimo metu. Priešingu atveju gali sukelti įrankio gedimą.

Paveikslėlyje L psl. 4 parodytos pjovimo disko tvirtinimo detalės (7) ant mašinos veleno.

Nuimti išorinj prispaudimo flanšą (45) nuo suklio ir diską (7) nuo vidinio flanšo (46). Nuimti vidinj flanšą nuo suklio nebūtina. Jei flanšas iškrito, reikia jį pakartotinai įtaisyti.

Norint sumontuoti pjovimo diską reikia elgtis atvirkščiai. Jei būtina prieš montavimą nuvalyti visas montuojamas dalis.

Jrengiant pjovimo diską reikia patikrinti, ar diskas sukasi tinkama kryptimi. Rodyklės ant disko kryptis turi sutapti su rodyklės ant palenkiamosios apsaugos.

DÉMESIO: Norint sutvirtinti palenkiamają apsauga, ji turi būti tinkamai nustatyta. Palenkiamoji apsauga turi laisvai judėti ir savaime užsidaryti.

■ Pjūklo galandimas

Jei būtina pagaląsti pjūkla reikia elgtis pagal pjūklo gamintojo instrukcija.

Reikia jsitikinti, ar pjūklas tiksliai subalansuotas. Diskinius pjūklus rekomenduojama naudoti ir modifikuoti visada pagal gamintojų konstrukcinius reikalavimus/instrukcijas.

Diskinį pjūklą gali naudoti ir modifikuoti tik kvalifikuotas asmuo, t.y. apmokytas ir patyres, žinantis konstrukcinius reikalavimus ir galintis dirbti pagal numatytus saugos lygius.

Pjūklų galandimo metu rekomenduojama atsižvelgti į minimalius reikalavimus dėl ašmenų storio ir išstūmimo.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio. Prietaisas beveik nereikalauja specialios priežiūros.

Baigus darbą rekomenduojama nuvalyti pjūklą nuo pjuvenų ir dulkių. Naudojant įrankį stipriai apdulkintoje aplinkoje rekomenduojama prapūsti ventiliacijos skyles suslėgtu oru, tai sumažins galimybę pažeisti guolius ir pašalins dulkes, blokuojančias variklj vėsinantį orą. Išorines plastikines dalis galima nuvalyti drėgnu audiniu su švelnią plovimo priemone. ľ prietaiso vidų negali patekti vanduo.

NIEKADA Nenaudoti jokių tirpimo priemonių, kurios gali pažeisti įrenginio plastmasines dalis.

Matomus nešvarumus lazerio spindulio išėjimo angoje (26) atsargiai pašalinti medvilniniu pagaliuku, naudojant stiklo valymo priemones.

Kilus techninėms problemoms prašome kreiptis i įgaliota techninės priežiūros centra.

TRANSPORTAS:

Transportavimo metu elektrinį įrankį reikia nustatyti transportavimo padėtyje ir sutvirtinti fiksavimo kaiščiu (11). Pjūklą transportuoti ir laikyti pakuotėje, kuri apsaugo nuo drėgmės, dulkių ir smulkių svetimkūnių prasiskverbimo. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklj.

GAMINTOJAS:

PROFIX Sp. z o.o.;

Marywilska 34,

03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus. DĖMESIO! Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą

poveikj aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas.

«Prieš ijungdami perskaitykite naudojimo instrukcija!»

«Visada dévékite apsauginius akinius!»

«Naudokite klausos apsaugos priemones!»

«Naudokite dulkių kaukę!»

TIPIŠKI GEDIMAI IR JU ŠALINIMAS:

PROBLEMA GALIMA PRIEŽASTIS	PROBLEMOS SPRENDIMAS
Pjūklas neveikia.	Nėra maitinimo, variklio arba jungiklio gedimas.	Patikrinti, ar maitinimo laidas tinkamai prijungtas ir patikrinti saugiklius. Jei elektrinis įrankis neveikia, net jei tiekiama įtampa, reikia jį išsiųsti atgal į techninės priežiūros centrą, garantijos lape nurodytu adresu.
Variklio darbo trikdžiai.	Susidėvėję angliniai šepetėliai.	Pakeisti anglinius šepetėlius remonto centre.

PROFIX jmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus jmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM.

(LT) Asmuo įgaliotas parengti techninę dokumentaciją:

(LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106); 2011/65/ES 2011 m. birželio 8 d. děl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje jrangoje aprilbojimo;

(LT) bei yra pagamintas pagal normas:
