PILOT Q7 - Cameră auto Niceboy - Manual de utilizare gratuit

Tip produs	Cameră de bord (Dash Cam)
Brand	Niceboy
Model	PILOT Q7
Dimensiuni (aprox.)	60 x 40 x 30 mm
Greutate (aprox.)	60 g
Alimentare	USB 5V / 1A
Rezoluție înregistrare	Full HD 1080p
Câmp vizual	140°
Compresie video	H.264
Funcții principale	Înregistrare ciclică, senzor G, vedere nocturnă, mod parcare
Ecran	2.0 inch TFT LCD
Stocare	Card MicroSD până la 32 GB (Clasa 10)
Baterie	Incorporată 200 mAh
Montare	Suport cu ventuză și suport adeziv incluse
Conectivitate	Port Mini USB
Întreținere	Curățați lentila cu o cârpă moale; formatați cardul SD periodic
Siguranță	Nu obstrucționați vizibilitatea șoferului; montați în siguranță; utilizați doar accesoriile incluse
Piese de schimb și reparabilitate	Suport de montare și cablu USB disponibile; contactați asistența Niceboy pentru reparații
Accesorii incluse	Încărcător auto, cablu USB, suport cu ventuză, suport adeziv, manual de utilizare

Întrebări frecvente - PILOT Q7 Niceboy

Cum instalez camera de bord Niceboy PILOT Q7?

Curățați parbrizul și montați dispozitivul folosind suportul cu ventuză sau suportul adeziv. Poziționați-l în spatele oglinzii retrovizoare, direcționați cablul de-a lungul plafonului și conectați-l la încărcătorul auto.

Ce tip de card microSD ar trebui să folosesc?

Folosiți un card microSD de la 8 GB la 32 GB, Clasa 10 sau mai rapid. Formatați cardul în cameră înainte de prima utilizare.

Cum formatez cardul microSD?

Accesați meniul camerei, selectați ‘Format’ și confirmați. Alternativ, formatați pe un computer utilizând sistemul de fișiere FAT32.

Cum activez înregistrarea ciclică?

În meniul de setări, găsiți ‘Înregistrare ciclică’ și alegeți o durată (de exemplu, 1, 3, 5 minute). Camera va suprascrie automat clipurile mai vechi.

Cum folosesc modul parcare?

Modul parcare se activează când mașina este oprită. Camera folosește senzorul G pentru a detecta impactul și înregistrează un clip scurt. Asigurați-vă că se folosește kitul de cablare directă pentru alimentare continuă.

Cum ajustez rezoluția video?

Intrați în meniu, selectați ‘Rezoluție’ și alegeți 1080p sau 720p. Rezoluția mai mare oferă imagini mai clare, dar folosește mai mult spațiu de stocare.

Cum resetez camera?

Apăsați și mențineți apăsat butonul de resetare cu o agrafă timp de 10 secunde, sau accesați meniul și selectați ‘Resetare la setările implicite’.

Cum vizualizez videoclipurile înregistrate?

Scoateți cardul microSD și utilizați un computer cu un cititor de carduri, sau conectați camera prin USB la un PC. Înregistrările sunt salvate în dosare separate pe dată.

Cum actualizez firmware-ul?

Descărcați cel mai recent firmware de pe site-ul Niceboy, copiați fișierul .bin pe un card microSD formatat, introduceți-l în cameră și porniți. Urmați instrucțiunile de pe ecran.

Ce face senzorul G?

Senzorul G detectează mișcările bruște sau coliziunile și blochează automat fișierul video curent. Acest lucru împiedică suprascrierea acestuia în timpul înregistrării ciclice.

MANUAL DE UTILIZARE PILOT Q7 Niceboy

1. Buton sus – în meniu, este folosit pentru a naviga în meniu.
2. Meniu/Moduri de comutare)/înregistrare de urgență – o apăsare scurtă în modul de așteptare (camera nu înregistrează video) este utilizată pentru a intra în meniul de setări video, fotografie, înregistrare (în funcție de modul selectat) și o apăsare ulterioară pentru setările camerei. O apăsare lungă în modul de așteptare este utilizată pentru a comuta între moduri (înregistrare, Fotografiere, Redare). Când înregistrați un videoclip, o apăsare scurtă pornește înregistrarea de urgență (videoclipurile înregistrate sunt protejate împotriva ștergerii).
3. Butonul jos/oprirea microfonului – în meniu, este folosit pentru a naviga prin meniu. Apăsarea lungă în modul de așteptare și în timpul înregistrării video dezactivează/pornește microfonul camerei.
4. Butonul OK/Oprire și pornire - o apăsare scurtă în modul de așteptare pornește înregistrarea video, o apăsare scurtă în timpul înregistrării video oprește înregistrarea. O apăsare scurtă în meniu este utilizată pentru a confirma elementul selectat. O apăsare lungă cu camera oprită pornește camera. O apăsare lungă în modul de așteptare oprește camera.
5. USB-C – folosit pentru conectarea la sursa de alimentare.

6. Intrare pentru titular

7. Intrare în scopuri de service

8. LED-uri - LED-ul albastru inferior clipește în timpul înregistrării video, se aprinde în modul de așteptare. LED-ul roșu superior indică conexiunea la sursa de alimentare (se aprinde roșu atunci când înregistrăți video și este conectat la sursa de alimentare.
9. Slot SD – servește pentru introducerea unui card de memorie.
10. Difuzor
11. Lentila
12. Buton de resetare – folosit pentru a reseta camera

SETĂRI DE LIMBA MENIU CAMERA

Conectați camera fără cardul de memorie introdus la sursa de alimentare. Camera va porni automat, apoi apăsați butonul Meniu de două ori pentru scurt timp (2) și utilizați butonul de navigare în meniu (3) pentru a merge la elementul „Limbă”, confirmați cu butonul OK (4), aici alegeți limba preferată și confirmați cu butonul OK (4).

CONFIGURARE VIDEO

Redare: comută camera în modul redare pentru videoclipurile înregistrate.

Rezoluție video: setați rezoluția videoclipului înregistrat.

Buclă video: setează înregistrarea ciclică, adică perioadele de timp în care vor fi înregistrate videoclipuri. Când cardul de memorie este plin, cele mai vechi înregistrări (cu excepția videoclipurilor realizate în înregistrarea de urgență) încep să fie suprascrise.

WDR: porneşte/dezactivează funcția pentru a îmbunătăți intervalul dinamic (potrivit pentru scene contrastante sau înregistrare pe timp de noapte).

Expunere: setări de compensare a expunerii.

Înregistrare audio: pornește/oprește microfonul camerei.

G-Sensor: setarea intensității G-Sensor. Senzorul G detectează șocurile și declanșează automat înregistrarea de urgență pentru videoclipurile înregistrate.

Timp: activează/dezactivează încorporarea informațiilor despre dată și oră în videoclip.

INSTALARE FOTO

Mod captură: setați modul pentru fotografii.

Rezoluție fotografie: setați rezoluția fotografiei.

Expunere: setări de compensare a expunerii.

Marca temporală: vă permite să introduceți informații despre dată și oră în fotografia capturată.

SETĂRI CAMERA

Marca de înregistrare: vă permite să setați un semn de înregistrare sau un nume care să fie inserat în videoclip.

Data/ora: setati data și ora.

LCD automat: setare pentru a opri automat afișajul.

Limba: setarea limbii meniului camerei.

Sunete sistem: activați/dezactivați sunetele sistemului camerei.

Volum: reglați volumul difuzorului camerei

Frecvență: setare frecvență (50Hz pentru Europa, 60Hz pentru SUA).

Formatare: șterge toate datele de pe cardul de memorie.

Resetare din fabrică: readuce toate setările la setările din fabrică.

Versiune: informații despre versiunea firmware-ului camerei

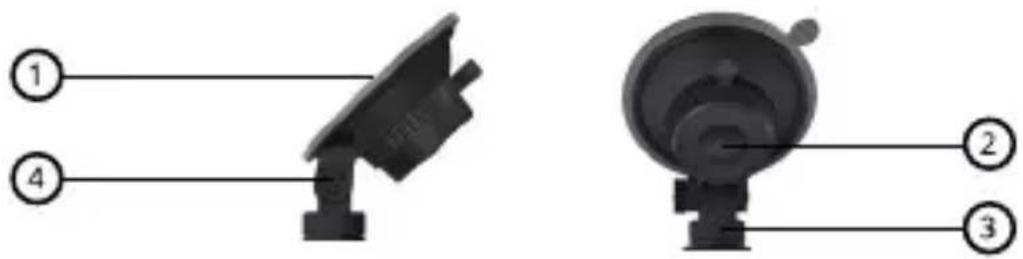

SUPPORT DE STICLA DE VENTA

Apăsați partea de aspirație (1) a suportului de sticlă și blocați suportul folosind mecanismul de rotație (sens acelor de ceasornic). Rotiți mecanismul în sens invers acelor de ceasornic pentru a scoate suportul.

Atașați camera la suport folosind atașamentul (3) din partea superioară a camerei. Puteți regla înclinarea camerei folosind șurubul (4). După stabili-rea pantei corecte, nu uitați să strângeți suficient șurubul.

Atenție: așezați suportul camerei de aspirație doar pe geamul mașinii, care a fost curățat (degresat) corespunzător și este complet uscat. Cele mai bune rezultate de lipire se obțin la temperaturi de aproximativ 20°.

CARD MICROSD

Alegeti un card microSD de marcă cu înregistrare video rapidă (tip UHS-I U3 și mai rapid) cu o capacitate maximă de 64 GB. Înainte de a utiliza cardul pentru prima dată în cameră, este necesar să formatați cardul de pe un computer în sistemul de fișiere FAT32 (formatarea cardului de memorie va șterge toate datele de pe card). Introduceți cardul de memorie în cameră cu PIN-urile îndreptate spre afișajul camerei.

Recomandare: formatați în mod regulat cardul de memorie în computer pentru a evita problemele la înregistrarea video. Dacă utilizați camera zilnic, formatați cardul cel puțin o dată pe lună.

Mai multe informații despre utilizarea cardului de memorie și formatarea acestuia vor fi furnizate de producătorul cardului de memorie selectat.

CAMERA DE PORNIRE/OPRIRE AUTOMATĂ

În momentul în care camera detectează încărcarea, pornește automat și începe înregistrarea (trebuie introdus un card de memorie). Când camera este deconectată de la sursa de alimentare, se oprește înregistrarea video și se oprește.

ALIMENTAREA CAMERA

Camera poate fi conectată la sursa de alimentare folosind un adaptor auto (parte a pachetului de vânzare), sau printr-un cablu USB conectat la un PC sau un adaptor pentru încărcarea unui telefon mobil. De aseme- nea, poate fi folosit un power bank.

Atenție: camera nu este echipată cu baterie, ci cu supercondensator, care este mai sigur din punct de vedere al utilizării în mașină (nu este deteriorat din cauza schimbărilor de temperatură, tolerează mai bine atât înghețul, cât și temperaturile ridicate). Din acest motiv, camera poate fi utilizată numai atunci când este conectată permanent la sursa de alimentare.

CONTINUTUL PACHETULUI DE VÂNZARE

Camera auto Niceboy PILOT Q7

Suport de ventuză

Cablu de alimentare

Manual

SPECIFICAȚII NICEBOY PILOT Q7

Rezoluție video: 4K (interpolat), 2K, 1080p

Format video: MP4

Codec video: H.264

Display: IPS de 3".

Lentila: din sticlă, 150°

Super condensator: da

Card de memorie: microSD, UHS-I U3, max. 64 GB, format FAT32

(cardul nu este inclus în pachetul de vânzare)

Temperatura de funcționare:

0 °C până la +50 °C

Adaptor de încărcare: tensiune de ieşire 5V, tensiune de intrare

12-24V, curent de ieşire 1A

Dimensiunile camerei (L x A x A):

86,4 x 50 (123 cu suport) x 35,6 mm

Notă: SW-ul dispozitivului poate fi actualizat continuu. Conținutul manualului, inclusiv reprezentarea grafică (imagini), poate diferi de la dispozitiv la dispozitiv, în funcție de software-ul dispozitivului și de actualizările acestuia. Ne rezervăm dreptul de a face modificări ale manualului și ale funcțiilor individuale ale dispozitivului fără notificare prealabilă.

În cazul unui echipament radio care transmite în mod intenționat unde radio, instrucțiunile și informațiile de siguranță includ informații despre toate benzile de frecvență în care funcționează echipamentul radio și puterea maximă de frecvență radio transmisă în banda de frecvență în care funcționează echipamentul radio.

Bateria sau accumulatorul care poate fi inclus cu produsul are o durată de viață de șase luni deoarece este un articol consumabil. Manevrarea necorespunzătoare (încărcare prelungită, scurtcircuit, ruperea de către un alt obiect etc.) poate duce la incendii, supraîncălzire sau scurgerea bateriei, de exemplu.

NICEBOY s.r.o. declară prin prezenta că tipul de echipament radio PILOT Q7 este conform cu directivele 2014/53 / UE, 2014/30 / UE, 2014/35 / UE, și 2011/65 / UE. Conținutul complet al declarației de conformitate UE este disponibil pe următoarele pagini web:

Simbolul prezentat pe produs sau din documentația însoțitoare înseamnă că produsele electrice și electronice uzate nu trebuie aruncate împreună cu celelalte deșeuri menajere. Pentru lichida-rea corectă predați-l la centrele de colectare, unde vor fi primite gratuit. Prin lichidarea corectă a acestui produs ajutați la conservarea resurselor naturale valoroase și la prevenirea potențialelor efecte negative asupra mediului și sănătății umane, care ar fi fost rezultatul unei lichidări necorespunzătoare. Contactați autoritățile locale sau cel mai apropiat punct de colectare pentru detalii suplimentare. Lichidarea necorespunzătoare a acestui tip de deșeu poate fi amendată în acord cu reglementările naționale.

Informații pentru utilizatori privind lichidarea echipamentelor electrice și electronice (utilizarea în firme și comercială).

Pentru lichidarea corespunzătoare a produselor electrice și electronice pentru utilizatorii din firme și comerciali adresați-vă la producător sau

importatorul acestui produs. El vă va oferi informații despre cum să lichi- dați produsul și, în funcție de data introducerii echipamentelor electrice pe piață, cine va fi obligat să finanțeze lichidarea acestor echipamente electrice. Informații privind lichidarea în alte țări din afara Uniunii Euro- pene. Simbolul de mai sus este valabil numai în țările Uniunii Europene. Pentru eliminarea echipamentelor electrice și electronice, adresați-vă au- torităților sau distribuitorului de echipamente pentru informații detaliate.
