MANUAL DE UTILIZARE KIG6850.0SR Küppersbusch

AVERTIZARE! În necesitatea dezasamblarii plitei, mai întai scoateți șurubul din partea inferioară, așa cum sè 'arată în fi gura din lateral!

Precauție. Î n cazul spargerii sau fisurării sticlei ceramice, plita va trebui deconectată imediat de la priza de curent pentru a evita posibilitatea de a suferi un șoc electric.

Acest aparat nu a fost proiectat pentru a funcționa cu ajutorul unui temporizator extern (neîncorporat aparatului), sau cu un sistem de control la distanță.

Nu trebuie să se folosească un aparat de curățat cu vapori pe acest aparat.

Precauție. Aparatul și părțile sale accesibile se pot încălzi în timpul funcționării. Evitați să atingeți elementele de încălzire. Copiii sub 8 ani nu trebuie să se apropie de plită, decât atunci când sunt supravegheați în permanență.

Acest aparat poate fi folosit de copii în vârstă de opt ani sau mai mari, persoane care au capacități fizice, senzoriale sau mintale reduse, sau care nu au experiența și cunoștințele necesare, NUMAI sub supraveghere, sau dacă au fost instruiti în mod adecvat asupra modului de utilizare a aparatului și înțeleg pericolele pe care le implică utilizarea acestuia. Curățarea sau mentenanța în sarci-na utilizatorului nu trebuie realizate de copii nesupra-vegheați.

Copiii nu trebuie să se joace cu aparatul.

Precauție. Gătitul cu grăsimi sau uleiuri în lipsa dumneavoastră este periculos deoarece se poate produce un incendiu. Nu încercaț NICIODATĂ să stingeți focul cu apă! În acest caz, scoateți aparatul din priză și acoperiți flăcările cu un capac, o farfurie sau o pătură.

Nu acumulați obiecte pe zonele de gătit ale plitei. Evitați eventualele riscuri de incendiu.

t ! Generatorul de inducție îndeplinește normele europene în vigoare. Cu toate acestea, recomandăm ca persoanele cu implanturi de aparate cardiace, tip stimulator cardiac, să consulte medicul sau, dacă au îndoieli, să nu folosească zonele de gătit.

Nu trebuie amplasare pe suprafața plitei obiecte metalice precum cuțite, furculițe, linguri și capace, deoarece pot să se încălzească.

! După utilizare, deconectați întotdeauna placa de gătit, nu vă limitați la a da la o parte recipientul. În caz contrar, ar putea avea loc o funcționare nedorită a plăcii dacă veți pune, fără să vă dați seama, alt recipient pe aceasta în perioada în care placa rămâne aprinsă. Evitați eventualele accidente!

Pentru o curățare corectă, consultați instrucțiunile de securățare

! AVERTIZARE: Procesul de gătire trebuie să fie supravegheat. Procesul de gătire de scurtă durată trebuie supravegheat continuu.

! AVERTISMENT! Producătorul nu va fi răspunzător pentru eventualele daune cauzate de afectarea sau modificarea produsului sau a componentelor acestuia în timpul instalării. Instalatorul va fi responsabil pentru eventualele daune sau defectiuni apărute ca urmare a asamblării sau a instalării incorrecte. Pentru eventualele daune rezultate din instalarea produsului, conta c t a t i instalatorul autorizat.

1 Arzător ultra rapid DUAL 6000 W
2 Buton control arzător
3 Element electric de încălzire cu inductie ∅ 15,0 cm 1200/1600 W
4 Element electric de încălzire cu inductie ∅ 21,5 cm 2100/3000 W
5 Element electric de încălzire cu inductie fl ex 22.8x20.0 cm 1750/2000 W
6 Element electric de încălzire cu inductie fl ex 22.8x20.0 cm 1750/2000 W
7 Control tactil

Atenție: acest aparat a fost conceput pentru uz casnic, de către persoane particulare.

DUAL

Fig. 22

Arzatoare ∅ Vas (cm)

DUAL total 22 ÷ 30

DUAL central 12 ÷ 16

reglarea coroanei inter independent de cea externă (practic un arzător dublu comandat de un singur buton), mare flexibilitate de utilizare, datorită posibilității de acționare doar a fl ăcării interne sau a întregului arzător (fl acără internă și externă simultan).

Stingere: pentru a stinge arzătorul, rotiți butonul în sensul acelor de poesornic, poziționând din nou indicatorul în dreptul simbolului • de închidere.

Din momentul în care arzătorul „DUAL” funcționează în una din modalitățile descrise mai anterior, se poate trece dintr-o modalitate în alta prin simpla apăsare și rotire a butonului până la atingerea poziției

automata a aparatelor, in timpul de viata al instalatiei, vor putea fi modifi cate doar de fabricant sau de reprezentantul autorizat al acestuia.

INSTALAREA PLITEI

Dupa desfacerea ambalajului exterior si a celor interioare de la diferitele parti detasabile, asigurativa de integritatea plitei. In caz ca aveti indoieli nu folositi aparatul si adresati-va personalului calificat. Ambalajul (carton, saci de plastic,

APRINDEREA ŞI FUNCTIONAREA dorite. ARZĂTORULUI „DUAL”

Înainte de aprindere, aşezati cratița pe arzător.

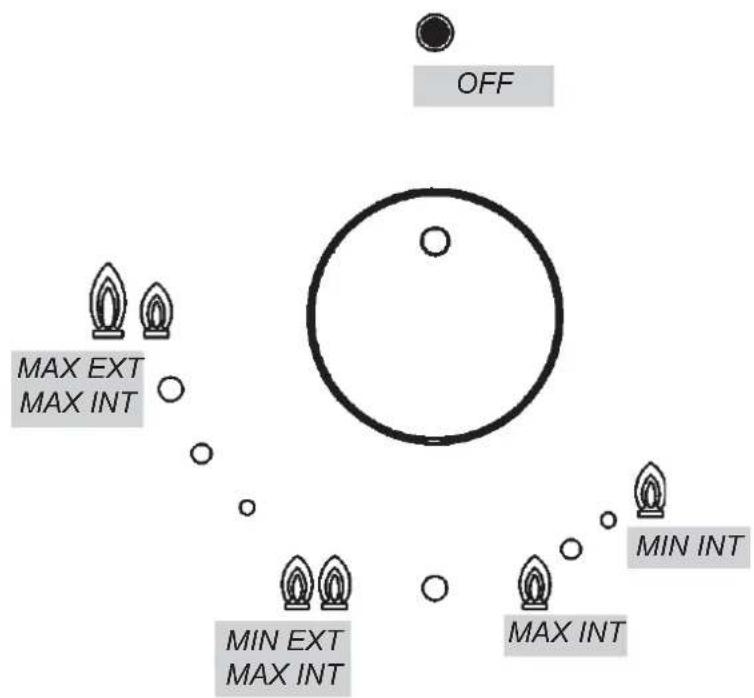

Arzătorul „DUAL”, (fi g. 22) deși este comandat de un singur buton, poate funcționa în două moduri diferite. A)-Functionarea totală a arzătorului: din poziția închis, • apăsați butonul, rotindu-l în același timp în sens invers acelor de ceasornic, până când indicatorul se află în dreptul poziției de debit maxim obținând astfel debit maxim pentru ambele fl ăcări.

Când flăcările sunt aprinse, mențineți butonul apăsat câteva secunde, până când dispozitivul menține automat arzătorul aprins. În acest moment este posibilă reglarea intensității fl ăcărilor, rotind butonul în sens invers acelor de ceasornic (din poziția de debit maxim a fl ăcărilor internă și externă la debitul maxim al fl ăcării interne și minim al celei externe.

Pentru a stinge arzătorul, rotiți butonul în sensul acelor de ceasornic, poziționând din nou indicatorul în dreptul simbolului • de închidere.

B) - Funcționarea numai a fl ăcării interne: după aprinderea și modificarea fl ăcării interne la debitul maxim și a celei externe la debitul minim, conform descrierii anterioare, rotiți butonul în sens invers acelor de ceasornic până la auzirea unui semnal sonor; apoi, fl acăra internă este aprinsă la maximum, iar cea externă se stinge. Rotiți în continuare butonul în sens invers acelor de ceasornic, astfel fl acăra internă va fi modifi cată pe minimu

PLITA DE GĂTIT

Dacă doriți să mențineți strălucitoare suprafața din sticlă, este important să o spălați cu apă călduță și săpun, să o limpeziți și să o uscați după fi ecare utilizare. Grilele emailate, capace emailate “A”, “B” ea "C", și arzător, conduce "T" (vezi fi g. 7 - 8) trebuie să fi e, de asemenea, spălate, precum și elementele de aprindere "AC" și senzori de fl acără "TC" (vezi fi g. 8) trebuie să fi e curățate.

Curățați-le usor cu o perie de nailon mic așa cum se arată (vezi fi g. 6) și se lasă să se usuce complet. Nu le spălați în mașina de spălat vase. Curățarea se va face după ce placa de gătit și componentele acesteia s-au răcit, fără a se utiliza bureți metalici, pulberi abrazive sau spray-uri corozive. Nu lăsați oțet, cafea, lapte, apă sărată, suc de lămâie sau de roșii să rămână timp îndelungat pe suprafețele grătarului.

DATE TEHNICE DESTINATE INSTALATORILOR

Instalarea, toate reglajele, transformarile si intretinerea descrise vor trebui executate numai de personal califi cat. Aparatul trebuie instalat corect, în conformitate cu legislația în vigoare și instrucțiunile producătorului. O instalare gresita poate provoca vatamari persoanelor, animalelor sau lucrurilor, fapt pentru care fabricantul nu poate fi considerat responsabil. Dispozitivele de siguranta sau de reglare polistiren expandat, cuie) nu trebuie lasat la indemana copiilor, putand fi i periculoase pentru ei. In blatul mobilei se va decupa o deschidere de dimensiunile indicate in fig. 10, avand grija sa se respecte distantele critice intre blat, peretele lateral, peretele din spate si cel superior (fi g. 10). Aparatul este clasifi cat in clasa 3 si respecta toate prevederile din normele pentru aceste aparate.

FIXAREA PLITEI

Plita este prevăzută cu o garnitură specială, cu rolul de a împiedica infiltrarea lichidului în mobilier. Pentru aplicarea corectă a acestei garnituri, respectați cu strictețe indicațiile următoare:

- demontați toate componentele mobile ale plitei.

- Decupați garnitura în 4 părți, având lungimea adecvată pentru a le putea fi xa pe cele 4 laturi ale plăcii de sticlă.

- Întoarceti plita și așezați corect portiunea adezivă a garniturii “E” (fig. 5) sub marginea acesteia, astfel încât marginea exterioară a garniturii să se suprapună perfect peste marginea exterioară a plăcii de sticlă. Capetele garniturilor trebuie să se îmbine fără să se suprapună.

- Pentru a evita contactul accidental cu suprafața carcasei plitei supraîncălzită în timpul funcționării, montați o protecție din lemn, prinsă în șuruburi, la o înălțime de cel puțin 120 mm deasupra marginii superioare (fi g. 10).

VENTILAREA SPATIILOR

Pentru o funcționare corectă a aparatului, localul unde acesta va fi instalat trebuie să fi e perfect ventilat.

Cantitatea de aer necesară este cea recomandată pentru o combustie a gazelor corespunzătoare și pentru o ventilare a spațiului, al cărei volum nu poate fi mai mic de 20 m3. Afl uxul natural de aer trebuie să se realizeze direct, prin deschideri permanente realizate în pereții spațiului care trebuie ventilat, cu evacuare înspre exterior, cu o secțiune minimă de 100 cm² (fi g. 2). Aceste deschideri trebuie realizate în așa fel încât să nu poată fi obturate.

Este permisă și ventilarea indirectă, prin aspirația aerului din spațiile alăturate celui care trebuie ventilat, cu respectarea dispozițiilor normelor în vigoare.

AMPLASARE ŞI AERISIRE

Aparatele de gătit care funcționează cu gaze trebuie să evacueze materialele rezultate în urma combustiei prin intermediul unor hote racordate la hornuri, prin conducte de fum sau direct în exterior (fi g. 3). În cazul în care nu există posibilitatea de montare a hotei, este permisă utilizarea unui ventilator montat pe fereastră sau pe peretele exterior, care va fi pus în funcțiune simultan cu aparatul (fig. 4), cu condiția respectării dispozițiilor privitoare la ventilație, prevăzute de normele în vigoare.

BRANŞAMENTUL LA REȚEAUA DE ALIMENTARE CU GAZE

Înainte de racordarea aparatului, controlați ca datele de pe eticheta de avertizare aplicată în partea inferioroară a ambalajului să fie compatibile cu caracteristicile rețelei de distribuție a gazelor.

Condițiile de reglare a aparatului sunt specificate pe o etichetă prezentă în acest manual, precum și pe o altă etichetă, aplicată în partea inferioară a ambalajului. tip

de gaz și presiune de lucru.

Dacă gazele sunt distribuite prin conducte, aparatul trebuie racordat la instalația de alimentare cu gaze, astfel:

a- sau printr-o conductă rigidă din oțel, conformă cu normele în vigoare, cu racorduri filetate în conformitate cu norma EN 10226.

- Sau printr-o teavă de cupru, conform normelor în vigoare, cu racorduri etanse d.p.d.v. mecanic, în conformitate cu norma menționată anterior.

- Sau Prin tuburi fl exibile din oțel inoxidabil, cu perete continuu, în conformitate cu norma în vigoare, cu extindere maximă de 2 m și garnituri de etanșare, în conformitate cu norma în vigoare. Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate.

Dacă gazele sunt distribuite de la o butelie, aparatul, alimentat printrun regulator de presiune conform cu norma în vigoare, branşamentul se va face:

- sau cu o teavă de cupru conform normelor în vigoare, cu racorduri etanșe d.p.d.v. mecanic, în conformitate cu normele, sau cu tuburi fl exibile din oțel inoxidabil, cu perete continuu, conform normelor, cu extindere maximă de 2 m și garnituri de etanșare, în conformitate cu norma în vigoare.

- Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate. Se recomandă aplicarea unui adaptor special pe tubul flexibil, care poate fi achiziționat din comerț, pentru a facilita racordul cu manșonul de cauciuc al regulatorului de presiune montat pe butelie.

După fi nalizarea branșamentului, verifi cati etanșeitatea cu ajutorul unei soluții cu săpun; în niciun caz

această verifi care nu se va face prin aprinderea unei fl ăcări.

BRANŞAMENTUL LA REȚEAUA DE ALIMENTARE ELECTRICĂ

Branşamentul electric trebuie efectuat în conformitate cu normele și dispozițiile legale în vigoare.

- Înainte de efectuarea branşamentului, verificați ca priza sau instalația electrică să aibă o împământare eficace, realizată în conformitate cu normele și dispozițiile legale în vigoare. Fabricantul își declină orice responsabilitate în cazul unerespectării acestor dispoziții.

-Te n siun e a treb u ie să se potrivească cu valoarea indicată pe plăcuța cu specifi cații și secțiunea firelor sistemului electric trebuie să suporte sarcina, care este de asemenea indicată pe plăcuța cu specifi cații.

Pentru efectuarea branşamentului prin priză:

- montați pe cablul de alimentare „C”, dacă nu există din dotare (fi g. 15), un stecăr normal adecvat puterii indicate pe eticheta de avertizare. Conectați cablurile conform schemei din fig. 15, respectând corespondențele de mai jos:

litera L (fază) = cablu de culoare maro;

litera N (nul) = cablu de culoare albastră;

simbol pământ vv = cablu de culoare verde-gălbui.

- Cablul de alimentare vafi poziționat astfel încât niciun punct al acestuia să nu poată atinge temperaturi de 90 °C.

-Pentru realizarea branşamentelor, nu utilizați reductoare, adaptoare sau convertoare, deoarece acestea ar putea provoca contacte false, ce pot determina supraîncălzirea instalației.

- După montarea aparatului în decupajul din mobilier, priza trebuie să rămână accesibilă.

Pentru efectuarea branşamentuluicu G20; în cazul arzătoarelor care direct la rețeaua de alimentare cu funcționează cu G30 sau G31, energie electrică procedați astfel: şurubul trebuie strâns complet (în

• între aparat și rețea montați un întrerupător unipolar, corect dimensionat pentru sarcina aparatului, în conformitate cu normele de instalare în vigoare.
• Întrerupătorul nu are voie să decupleze împământarea.
• Pentru mai multă siguranță, branșamentul electric poate fi protejat printr-un întrerupător diferențial cu mare sensibilitate.

Vă recomandăm să conectați un cablu de împământare de culoare verde-gălbui la o instalație de împământare efi cace.

Înainte de a efectua reparații la componentele electrice ale aparatului, acesta trebuie neapărat scos din priză. Înainte de efectuarea oricărei operațiuni de reglaj, deconectați aparatul de la sursa de alimentare electrică. La fi nalul reglajelor sau reglajelor preliminare, tehnicianul trebuie să refacă toate izolațiile.

La arzătoarele produse de noi, reglarea aerului primar nu este necesară.

ROBINETE

Reglarea poziției "Minim":

• aprindeți arzătorul și poziționați butonul pe poziția “Minim” (fl acără mică, fi g. 22).
• Inlaturati maneta "M" (fi g. 13-14) a robinetului, fi xata prin apasare pe tija acestuia. By-pass-ul pentru reglarea debitului minim poate fi: pe lateralul robinetului (fig. 13) sau in interiorul tijei. In orice caz, pentru reglare trebuie sa introduceti o surubelnita mica "D" in lateralul robinetului (fi g. 13) sau in gaura "C" in interiorul tijei robinetului (fi g. 14).
• Rotiti by-pass-ul la dreapta sau stanga regland in mod adecvat fl acara in pozitia de debit redus.
  Va recomandam sa nu exagerati la “Minim”: fl acara mica trebuie sa fi e continua si stabila. Remontati corect diferitele componente.

Această reglare se va face numai în cazul arzătoarelor care funcționează

ÎNLOCUIREA DUZELOR

Prin montarea unor duze adecvate, arzătoarele pot fi adaptate la alte tipuri de gaz. Pentru aceasta, scoateți capetele arzătoarelor și, cu ajutorul unei chei, deşurubați duza (fi g. 16) și înlocuiti-o cu duza adecvată noului tip de gaz pe care doriți să îl utilizati.

Pentru a avea acces la injector, in arzatoare 18-19 DUAL. Vă recomandăm să strângeti duza cu putere. După înlocuire, instalatorul poate trece la reglarea arzătoarelor, conform celor descrise la paragraful 9, la sigilarea eventualelor organe de reglare sau reglare preliminară, aplicând apoi pe aparat, în locul etichetei vechi, eticheta nouă, corespunzătoare noi reglări efectuate. Această etichetă se află în plicul cu duzele de schimb.

Pentru a facilita sarcina instalatorului, prezentăm în continuare un tabel care conține debitele, debitele termice ale arzătoarelor, diametrul duzelor și presiunea de lucru valabile pentru diferite tipuri de gaze.

ARZATOARE		GAZ	PRESIUNE DE LUCRE	DEBIT TERMIC		DIAMETRU DUZA	DEBIT TERMIC (W)
N°	DENUMIRE mbar			gr/h l/h		1/100 mm Min.	Max. EE		queimador a gás**
1	DUAL total	G30 - BUTANO	28 - 30	436		2x80B+46B	3500	6000
		G31 - PROPANO	37	429		2x80B+46B	3500	6000	56,4%
		G20 - NATURAL	20		571	2x125A+71A	3500	6000
	DUAL central	G30 - BUTANO	28 - 30	58		46B		800
		G31 - PROPANO	37	57		46B		800
		G20 - NATURAL	20		76	71A		800

*În conformitate cu Regulamentul nr 66/2014 măsuri la nivelul UE pentru punerea în aplicare a Directivei 2009/125/EC, de performanță (EEgas arzator) a fost calculată conform EN 30-2-1 ultima revizuire cu G20

CLASIFICAREA PUTERII PENTRU COMPONENTELE ELECTRICE

		TIPUL CABLULUI	Sursă de alimentare monofazată220 V ~ 230 V ~220 - 240 V ~230 - 240 V ~	Sursă de alimentare monofazată (2 eleman)220 - 230 V ~220 - 240 V ~	Sursă de alimentare monofazată (4 eleman)220 - 230 V ~220 - 240 V ~
Gaz plita B		H05 RR-FH05 RN-FH07 RN-F	3 × 0.75 mm^2
Inducție plita A H05 RR-F 3 × 1.5 mm^2
		H05 V2V2-F 5 × 1.5 mm^2

ATENTIE!!!
In cazul inlocuirii cablului de alimentare, instalatorul va trebui sa tina conductorul de
impamantare cat mai departe de conductorii de faza (fig. 9) si in plus sa respecte avertismentele de la paragraful 8.

TIPUL ŞI SECTIUNEA CABLURILOR DE ELECTRICITATE

*CE gatit electric: consum energetic calculat pe kg in conformitate cu Regulamentul (UE) 66/2014.

INSTALARE

Amplasare cu sertar pentru tacâmuri

Dacă doriți să amplasați un corp de mobilă sau un sertar pentru tacâmuri sub plita de gătit, va trebui să așezaț placă de separare între acestea. Se va preveni astfel contactul accidental cu suprafața încălzită a carcasei aparatului.

Placa va trebui să fie situată la o distanță de 18 mm sub partea inferioară a plitei. Pune cuptorul deasupra

Consultați figura 10 pentru dimensiunile mesei de tăiere și sunt necesare deschideri de ventilație!

CONEXIUNE ELECTRICĂ

Înainte de a conecta plita de gătit la rețeaua electrică, verifi cați dacă tensiunea (voltajul) și frecvența aces- teia corespund cu cele indicate pe plăcuța cu caracteristici tehnice a plitei, care este situată în partea inferioară, și pe Certificatul de Garanție sau, după caz, pe fi șa de specifi cații tehnice pe care trebuie să o păstrați împreună cu acest manual pe toată durata vieții produsului.

Conexiunea electrică se va realiza prin intermediul unui întrerupător de tip omnipolar sau al unei fi șe, cu condiția de a fi accesibil, adecvat intensității care urmează a fi suporta și având o deschidere minimă între contacte de 3 mm, care să poată asigura deconectarea în cazuri de urgență sau pentru curățarea plitei.

Evitați contactul cablului de intrare atât cu carcasa plitei cât și cu cea a cuptorului, dacă acesta este instalat în același corp de mobilă.

Atentie!

Conexiunea electrică trebuie

realizată cu o priză de pământ adecvată, respectând normativul în vigoare, altfel plita poate

prezenta defecte de funcționare.

Supratensiunile deosebit de ridicate pot provoca avaria sistemului de control (aşa cum se întâmplă cu orice alt tip de aparat electric).

Vă sfătuim să nu folosiți mașina de gătit cu inducție în timpul funcției de curățare pirolitică, în cazul cuptoarelor pirolitice, datorită temperaturii înalte pe care o atinge acest aparat.

Orice fel de manipulare sau reparare a aparatului, inclusiv înlocuirea cablului flexibil de alimentare, va trebui realizată de către serviciul tehnic oficial al fi rmei.

Înainte de a deconecta plita de la rețeaua electrică, vă recomandăm să stingeți întrerupătorul și să așteptați aproximativ 23 de secunde

înainte de a scoate ștecărul. Acest timp este necesar pentru descărcarea totală a circuitului electronic, evitânduse astfel posibilitatea unei descărcări electrice prin contactele ștecărului

Păstrați Certifi catul de

Garantie sau, după caz, fi șa cu specificații tehnice împreună cu Manualul de instructiuni pe toată durata vieții utile a tă aparatului. Acesta conține date tehnice importante privitoare la aparat.

DESPRE INDUCTIE

Avantaje

La o plată cu inducție căldura este transmisă direct vasului.

Aceasta are mai multe avantaje:

• Economiseşte timp.
• Economisește energie.
• Sunt uşor de curățat, întrucât dacă alimentele vin în contact cu plita de sticlă ele nu ard uşor.
• Control mai bun al energiei.

Energia este transmisă vasului imediat ce sunt apăsate butoanele de putere. În plus, imediat ce vasul este îndepărtat de pe zona de gătit, alimentarea cu energie se oprește. Nu este necesar să se oprească alimentarea mai întâi.

Vase

Doar vasele feromagnetice sunt adecvate utilizării pe o plită cu inductie.

Există mai multe tipuri:

- vase din fontă, oțel emailat și inox destinate special utilizării pe plite cu inductie.

Nu recomandăm utilizarea plăcilor de difuzie sau a materialelor precum oțel superior, aluminiu, sticlă, cupru sau lut.

Fiecare zonă de gătit are un timp minim de detectie a vasului de gătit. Acesta depinde de material și de diametrul bazei feromagnetice a vasului. De aceea, este esențială utilizarea zonei de gătit care corespunde cel mai bine diametrului bazei vasului care urmează a fi utilizat.

Dacă nu este detectat vasul pe zona de gătit selectată, încercați să utilizați zona imediat mai mică. Când se folosește funcția „Flex Zone” (Zonă flexibilă) ca singură zonă de gătit, se pot utiliza vase mai mari adecvate acestui tip de zonă (consultați Figura 23).

Fig. 23

Sunt comercializate unele vase fără o bază complet feromagnetică, ca fiind adecvate pentru plitele cu inducție (consultați Figura 24). În aceste vase, doar partea feromagnetică a bazei este încălzită. Prin urmare, căldura nu este uniform distribuită pe toată suprafața bazei vasului. Aceasta ar putea însemna că porțiunea neferomagnetică a bazei vasului nu atinge temperatura de preparare optimă.

Fig. 24

Alte vase, cu insertii din aluminiu în bază, au o suprafață mai mică a materialului feromagnetic (consultați Figura 25). În acest caz ar putea fi difi cil sau chiar imposibil de detectat vasul. În plus, energia furnizată ar putea fi mai mică și, prin urmare, vasul nu se va încălzi corespunzător. În zonele pentru gătit cele mai apropriate de panoul de comandă, mențineți întotdeauna vasele cu marcajele pentru gătit indicate pe suprafața de sticlă și utilizați vase cu un diametru identic sau mai mic decât acestea. Acest lucru va ajuta la prevenirea supraîncălzirii în zona de control.

Utilizați zonele pentru gătit din partea din spate pentru utilarea intensă a aparatului. Acest lucru va ajuta la prevenirea supraîncălzirii în zona de control.

Fig. 25

Infl uența bazei vaselor

Tipul de bază a vasului poate afecta uniformitatea și rezultatele preparării. Vasele cu bază de inox de tip „sandwich” folosesc materiale care înlesnesc distribuția și difuzia uniformă a căldurii, ducând la economii de timp și energie.

Baza vasului trebuie să fi e complet plană, asigurându-se astfel o alimentare uniformă cu energie (consultați Figura 26).

Nu supraaglomerați zona panoului de comandă cu vase, în special în timpul gătitului.

Utilizare și întreținere

INSTRUCTIUNI DE UTILIZARE A COMENZILOR TACTILE

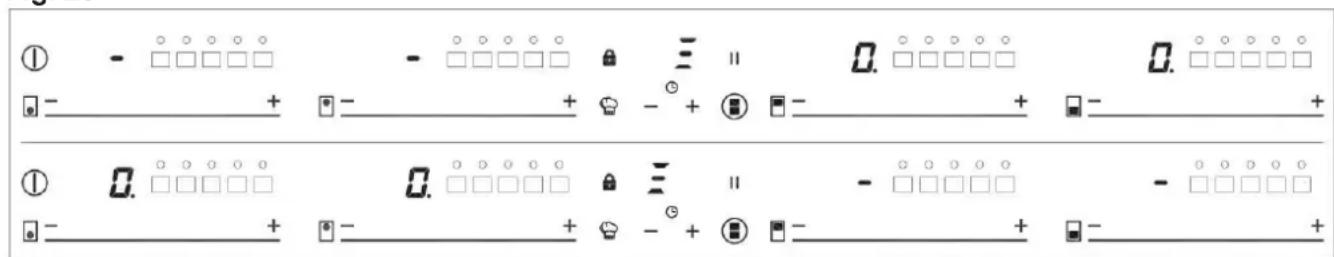

ELEMENTE DE MANIPULARE (fi g. 20)

1 Senzor general Pornit/Oprit.

2 Cursor pentru controlul puterii.

3 Indic ator de căldură reziduală și/sau putere.*

4 Separator zecimal pentru putere și/sau indicator de căldură.

5 Acces direct la funcția „Power” (Putere).

6 Senzor activare pentru funcțiile „Block” (Blocare).

7 Lumină indicatoare a activării funcției „Block” (Blocare)*.

8 Senzor activare pentru funcția „Stop&Go” (Stop și pornire).

9 Lumină indicatoare a activării funcției „Stop&Go” (Stop și pornire).*

10 Senzor „Minus” pentru cronometru.

11 Senzor „Plus” pentru cronometru.

12 Indicator cronometru.

13 Separatorul zecimal al cronometrului.*

14 Senzor activare pentru funcția „Synchro” (Sincronizare); (în funcție de model)

15 Senzor activare pentru funcția „Flex Zone” (Zonă fl exibilă).

16 Senzor activare pentru funcția „Chef” (Bucătar).

17 Lumină indicatoare a activării functiei „Keep Warm” (Menținere cald)*; (în funcție de model)

18 Lumină indicatoare a activării funcției „Melting” (Topire)*.

19 Lumină indicatoare a activării funcției „Simmering” (Fierbere)*; (în funcție de model)

20 Lumină indicatoare a activării funcției „Quick Boiling” (Fierbere rapidă)*; (în funcție de model

21 Lumină indicatoare a activării functiei „Slide Cooking” (Gătire cu glisare)*; (în funcție de model)

22 Lumină indicatoare a activării funcției „Grilling” (Grătar)* (în funcție de model).

23 Lumină indicatoare a activării funcției „Pan Frying” (Prăjire în tigaie)* (în funcție de model).

24 Lumină indicatoare a activării funcției „Deep Frying” (Prăjire în baie de ulei)* (în funcție de model).

Fig. 26

Nu încălziti niciodată vase goale și nu utilizați vase cu baza subțire, deoarece acestea s-ar putea încinge rapid fără a lăsa timp funcției de deconectare automată a mașinii de gătit să se activeze.

RECOMANDĂRI IMPORTANTE:

Utilizați vase cu același diametru la bază precum cele din zona pentru gătit.

25 Lumină indicatoare a activării funcției „Confi t”*; (în funcție de model)
26 Lumină indicatoare a activării funcției „Poaching”*. (în funcție de model)

*Vizibil doar în funcționare.

Actiunile se efectuează cu ajutorul tastelor tactile. Nu trebuie să apăsați cu putere pe tasta tactilă dorită ci doar să o atingeți cu vârful degetului pentru a activa funcția necesară. Fiecare acțiune este însoțită de un semnal sonor.

Utilizați bara de glisare a cursorului (2) pentru a regla nivelurile de putere 2 (0 - 9), glisând cu degetul peste aceasta. O glisare spre dreapta va crește valoarea, iar o glisare spre stânga o va scădea.

De asemenea, este posibil să selectați un nivel de putere punând degetul direct pe un punct dorit al barei de glisare a cursorului (2)

Pentru a selecta o plită în cazul acestor modele, atingeți direct bara de glisare a cursorului (2).

PORNIREA DISPOZITIVULUI

1 Atingeți tasta tactilă Pornire ①
(3) se vor aprinde afi şând simbolul
„-”. În cazul în care există zone de gătit fi erbinți, indicatorul asociat va afi șa simbolurile intermitente H și „-”.

(1) pentru cel puțin o secundă. plita este deconectată). Simbolul „-” Controlul tactil va deveni activ, se ve va aprinde în cazul în care plita emite un semnal sonor și indicatorieste în continuare conectată.

Dacă nu efectuați nicio comandă în următoarele 10 secunde, controlul tactil se va opri automat.

Atunci când este activat controlul tactil, acesta poate fi dezactivat în orice moment prin atingerea butonului tactil ① (1), chiar dacă acesta a fost blocat (functie blocare activată). Butonul tactil ① (1) are întotdeauna prioritate pentru a

deconecta controlul tactil.

ACTIVAREA PLITELOR

Odată ce Controlul Tactil a fost activat cu senzorul① (1), orice plită poate fi pornită urmând acești pași: 1 Glisați degetul sau atingeti orice poziție a barei de glisare a cursoru

(2). Zona a fost selectată și în mo simultan nivelul de putere va fi stabilit între 0 și 9. Acea valoare a puterii va fi afi şată pe indicatorul de putere corespunzător și punctu său zecimal (4) se va mentine aprins timp de 10 secunde.

2 Utilizați bara de glisare a cursorulu

(2) pentru a alege un nou nivel de gătit între 0 și 9.

Atât timp cât plita este selectată, adică punctul zecimal (4) este aprins nivelul de putere poate fi modifi cat.

DEZACTIVAREA UNEI PLITE

Utilizând tasta barei de glisare a cursorului (2) micșorați puterea la 0. Plita se va opri.

Atunci când o plită este oprită, simbolul H va fi afi șat pe indicatoru de putere (3). În cazul în care suprafața de sticlă a zonei de gătit respective este fi erbinte există un ri de ardere. Atunci când temperatura scade, indicatorul (3) se stinge (dacă plita este deconectată). Simbolul „-” se va aprinde în cazul în care plita ieste în continuare conectată.

DEZACTIVAREA TUTUROR PLITELOR

Toate plitele pot fi deconectate simultan prin utilizarea senzorului general pornire/oprire ① (1). Toți indicatorii plitei (3) se vor opri. În cazul în care zona de încălzire opri este fi erbinte, indicatorul acesteia afi șează simbolul H.

DETECTOR TIGAIE

Zonele de gătit cu inductie au un detector de tigaie integrat. Astfel, plita se va opri în cazul în care nu există nicio tigaie sau dacă tigaia nu este potrivită.

Indicatorul de putere (3) va afi șa un simbolU ce indică „lipsa tigăii” dacă în timp ce zona este activă, nu este detectată nicio tigaie sau dacă aceasta nu este potrivită

în cazul în care o tigaie este eliminată din zonă în timp ce aceasta este activă, plita va opri automat furnizarea de energie și va afi șa simbolul ce indică „lipsa tigăii”. Atunci când o tigaie este plasată din nou în zona de gătit, alimentarea cu energie electrică se va relua la același nivel

Timpul pentru detectarea tigăii este de 3 minute. În cazul în care nu se samplasează nicio tigaie în această perioadă de timp, sau dacă tigaia este nepotrivită, zona de gătit se oprește.

Când ați terminat, opriți zona de gătit folosind comenzile tactile. În caz contrar, se poate produce o operațiune neintenționată dacă o tigaie este amplasată accidental în zona de gătit în cele trei minute. Evitați posibilele accidente!

FUNCTIA BLOCARE

Cu Functia Blocare, aveți posibilitatea să blocați senzorii, cu exceptia senzorului pornire/oprire ① (1), pentru a evita operațiunile neintenționate. Această funcție este folosită ca siguranță împotriva accesului copiilor.

Pentru a activa această funcție, atingeți senzorul (6) pentru cel puțin o secundă. Odată ce ați făcut acest lucru, pilotul (7) se aprinde indicând faptul că panoul de control este blocat. Pentru a dezactiva funcția, pur și simplu atingeți din nou senzorul (6).

În cazul în care senzorul de pornire/oprire ① (1) este utilizat pentru a opri

aparatul în timp ce funcția de blocare este activă, nu veți putea porni din nou aragazul până când acesta nu este deblocat.

DEZACTIVARE SEMNAL SONOR

Când plita este pornită, în cazul în care se apasă tasta tactilă (11) și tasta tactilă de blocare (6) simultan timp de trei secunde, semnalul sonor care însoțește fiecare acțiune va fi dezactivat. Indicatorul de timp (12) va afi șa „OPRIT”.

Dezactivarea nu se va aplica pentru 2 toate funcțiile. De exemplu, semnalul sonor pentru pornire/oprire, scurgerea timpului temporizatorului sau blocarea/deblocarea tastelor tactile va rămâne întotdeauna activ.

Pentru a activa din nou toate semna sonore care însoțesc fi ecare acțiune apăsați din nou tasta tactila (11) și tasta tactilă de blocare (6) simultan timp de trei secunde. Indicatorul de t (12) va afi șa „Pornit”.

FUNCTIA OPRIRE IMEDIATĂ

Această funcție pune procesul de gătire în modul pauză. Temporizatorul va fi de asemenea întrerupt în cazul în care acesta este activ.

Activează funcția Ocrire.

Atingeți senzorul de Opreire 11(8) timp de o secundă. Pilotul (9) se aprinde și indicatorii de putere vor afi șa simbolul 11 pentru a indica faptul că operațiunea de gătire a fost întreruptă.

Dezactivarea funcției Oprire.

Atingeți din nou senzorul Oprire Imediată (8). Pilotul (9) se oprește și gătitul este reluat cu aceleași valori ale puterii și temporizatorului stabilite înainte de pauză.

FUNCTIA PUTERE

Această funcție furnizează putere „suplimentară” plitei, peste valoarea nominală. Această putere depinde de mărimea plitei, având posibilitatea de a atinge valoarea maximă permisă de generator.

1 Glisați cu degetul peste bara de glisare a cursorului (2) până când indicatorul de putere (3) afișează „9” și țineți degetul apăsat o secundă, sau atingeți direct simbolul „P” și țineți apăsat timp de o secundă.

2 Indicatorul nivelului de putere (3) va afi șa simbolul P, iar plita va începe să furnizeze putere suplimentară.

Funcția Putere are o durată de timp maximă care este specifi cată în tabelul 1. După acest interval de timp, nivelul de putere va fi reglat automat la 9. Se emite un semnal sonor.

La activarea funcției Putere a unei plite, este posibil ca performanța altor plite să fi e afectată, reducând puterea acestora la un nivel mai mic. Acest lucru va fi afişat pe indicatorul corespunzător (3).

Dezactivarea Funcției Putere înainte ca timpul de lucru să expire, se poate face fi e atingând bara de glisare a cursorului și modifi când nivelul de putere fi e repetând pasul 3.

FUNCTIA TEMPORIZATOR (ceas cu numărătoare inversă)

Această funcție facilitează gătitul având în vedere că nu trebuie să fi și de față: Puteți seta un cronometru pentru o plită. Aceasta se va opri la momentul dorit.

Pentru aceste modele, puteți programa simultan fiecare plită pentru intervale de timp între 1 și 99 de minute.

Setarea temporizatorului plitei. Odată ce nivelul de putere este stabilit pe zona dorită și în timp ce punctul zecimal pentru această zonă rămâne activ, va putea fi folosită funcția de temporizare.

În acest scop:

1 Senzor tactil — (10) sau + (11). Indicatorul de timp (12) va afișa „00” și indicatorul zonei corespunzătoare (3) va afișa intermitent simbolul și nivelul curent de putere.

2 Imediat după aceea, stabiliti un timp de gătit între 1 și 99 minute, folosind senzorii — (10) sau + (11). Apăsând „-” valoarea afi şată va fi 60, apăsând „+” se va porni de la 01. Prin menținerea senzorilor — (10) sau + (11) apăsați, valoarea va fi readusă la 00. Atunci când a mai rămas mai puțin de un minut, ceasul va începe o numărătoare inversă în secunde.

3 Atunci când indicatorul de timp (12) se opreşte din clipit, va începe numărătoarea inversă a timpului în mod automat. Indicatorul (3) aferent plitei temporizate va afi șa alternativ nivelul de putere selectată și simbolul.

Odată ce timpul de gătit selectat s-a scurs, zona de încălzire temporizată este oprită și ceasul emite o serie de semnale sonore pentru câteva secunde. Pentru a opri semnalul sonor, atingeți orice senzor. Indicatorul de timp (12) va afi șa intermitent 00 alături de punctul zecimal (4) al zonei selectate. În cazul în care zona de încălzire oprită este fi erbinte, indicatorul său de putere (3) va afișa alternativ simbolul H și „-”.

În cazul în care doriți să temporizați o altă plită în același timp, repetați pașii de la 1 la 3.

În cazul în care una sau mai multe zone sunt deja temporizate, indicatorul de timp (12) va afișa în mod implicit cel mai scurt timp rămas, indicând simbolul „t” pe zona relevantă. Restul zonelor temporizate vor afișa punctul

zecimal intermitent pe zonele lor corespunzătoare. Atunci când se apasă bara de glisare a cursorului a unei alte zone temporizate, cronometrul va afi șa pentru câteva secunde timpul rămas pentru acea zonă și indicatorul va arata nivelul de putere și simbolul „t” în mod alternativ.

Modifi carea timpului programat

Pentru modificarea timpului programat trebuie apăsată bara glisantă a cursorului (2) aferentă zonei temporizate. Astfel se va putea citi și modifi ca timpul. Prin intermediul senzorilor — (10) și + (11), puteți modifi ca timpul programat.

Dezactivarea ceasului:

Dacă doriți să opriți ceasul înainte de ora programată, puteți realiza acest lucru în orice moment prin reglarea valorii la ,--’.

1 Selectați plita dorită.

2 Reglați valoarea ceasului la „00” utilizând senzorul — (10). Ceasul este dezactivat. Acest lucru se poate face mai rapid prin apăsarea simultană a senzorilor — (10) și + (11).

FUNCTIA GESTIONAREA PUTERII

Unele modele sunt echipate cu o funcție de limitare a puterii (Gestionarea Puterii). Această funcție permite puterii totale generate de plită să fi e setată la valori diferite, selectate de utilizator. Pentru a realiza acest lucru, în primul minut după conectarea plitei la sursa de alimentare este posibil să accesați meniul de limitare a puterii.

1 Apăsați tasta tactilă + (11) timp de trei secunde. Simbolul PL va fi afi șat pe indicatorul de timp (12)
2 Apăsați tasta tactilă de blocare (6). Valorile diferite de putere la care se poate limita plita vor fi afi șate. Acestea pot fi modifi cate folosind senzorii + (11) și — (10).
3 Odată ce a fost aleasă valoarea, apăsați din nou tasta tactilă de blocare (6). Plita va fi limitată la valoarea puterii alese.

Dacă doriți să modifi cați din nou valoarea, deconectați plita și conectați-o din nou după câteva secunde. Astfel veți avea din nou posibilitatea de a accesa meniul de limitare a puterii.

De fi ecare dată când se modifi că nivelul de putere al unei plite, limitatorul de putere va calcula puterea totală generată de plită. În cazul în care limita de putere totală a fost atinsă, comenzile tactile nu vă vor permite să creșteți nivelul de putere al acestei plite. Plita va emite un semnal sonor și indicatorul de putere (3) va clipi indicând nivelul care nu poate fi depășit. În cazul în care doriți să depășiți această valoare, trebuie să reduceți puterea celorlalte plite. Uneori nu este sufi cient să reduceți un singur nivel de putere al unei alte plite. Se ține cont de puterea fi ecărei plite și nivelul la care aceasta este reglată. Este posibil ca, pentru a crește nivelul unei plite mari, nivelul mai multor plite mai mici să trebuiască să fi e scăzut.

Dacă utilizați funcția comutare rapidă la putere maximă și valoarea respectivă este superioară valorii limită stabilite, plita va fi setată la valoarea maxim posibilă. Plita va emite un semnal sonor și valoarea respectivă de putere va clipi de două ori pe indicator (3).

FUNCTII SPECIALE: CHEF

Aceste funcții au niveluri de putere pre-allocate pentru a face prepararea mai ușoară, obținându-se rezultate excelente întrucât temperatura vasului este controlată continuu de senzori. Când temperatura țintă pentru această funcție a fost atinsă, ea este automat menținută fără a fi nevoie de schimbarea nivelului de putere.

Functiile „Chef” (Bucătar) operează corect cu vase care au aceeași suprafață feromagnetică de la baza vasului ca și suprafața zonei de gătit. În plus, pentru funcțiile cu temperatură ridicată (peste 100 °C) vasele trebuie să aibă o bază plană și netedă (preferabil, de tip „sandwich”) ca în Figura 27.

Fig. 27

Pentru a asigura operarea corectă a acestor funcții, este important ca vasul și zona de gătit să nu fi e fi erbinți la începutul procesului.

Informații suplimentare despre vasele adecvate (cratițe, tigăi, grătare etc.) sunt furnizate pe pagina web Teka.

Controlul tactil are funcții speciale care ajută utilizatorul să gătească prin intermediul senzorului CHE

Fig. 28

(16). Aceste funcții sunt disponibile în funcție de model.

Pentru a activa o funcție specială pe o zonă:

1 în primul rând trebuie selectată; apoi, zecimala (4) va fi activă pe indicatorul de alimentare (3).

2 Faceți acum clic pe senzorul CHEF,

(16). Apăsările successive secvențiale vor trece prin toate funcțiile CHEF disponibile din fiecare zonă, una câte una. Aceste funcții vor indica faptul că sunt active prin intermediul ledurilor corespunzătoare (16), (17), (18), (19), (20), (21), (22) și (23).

Dacă doriți să anulați o anume funcție activă în orice moment, atingeți senzorul cursorului „glisor” (2) al zonei aferente pentru a o selecta. Zecimala (4) indicatorului de alimentare (3) se va aprinde. Atingeți apoi din nou cursorul „glisorului” (2) pentru a seta un nou nivel de putere sau pentru a opri zona, sau puteți alege o altă funcție specială atingând din nou senzorul CHEF 📊 (16).

Această funcție setează în mod automat un nivel de putere corespunzător pentru a păstra

mâncarea gătită caldă.

Pentru a o activa, selectați plita și apăsați pe senzorul CHEF (16) până când led-ul (17) afl at pe pictograma se aprinde. După activarea funcției, simbolul va fi afi șat pe indicatorul de alimentare (3).

Puteți anula funcția în orice moment oprind plita, schimbând nivelul de putere sau alegând o altă funcție specială.

FUNCTIA „MELTING“

Această funcție păstrează o temperatură scăzută în zona de gătit. Ideală pentru dezghețarea alimentelor sau pentru topirea treptată a unor tipuri de alimente precum ciocolata, untul etc.

Pentru a o activa, selectați plita și apăsați pe senzorul CHEF (16) până când led-ul (18) afl at pe pictograma se aprinde. După activarea funcției, simbolul va fi afi șat pe indicatorul de alimentare (3).

Puteți anula funcția în orice moment oprind plita, schimbând nivelul de putere sau alegând o altă funcție specială.

FUNCTIA „SIMMERING”

Această funcție vă permite să continuați fi erberea la foc mic.

După fi erberea mâncării, activați plita selectând-o și apăsați pe senzorul CHEF (16) până când led-ul (19) afl at pe pictograma se aprinde. După activarea funcției, simbolul va fi afi șat pe indicatorul de alimentare (3).

Puteți anula funcția în orice moment oprind plita, schimbând nivelul de putere sau alegând o altă funcție specială.

FUNCTIA QUICK BOILING (în funcție de model)

Această funcție permite controlul fierberii în mod automat, ceea ce reprezintă un adevărat ajutor pentru gătirea pastelor, orezului, ouălor, pentru a fi erbe anumite mâncăruri etc. Este disponibilă numai în zonele în care apare simbolul.

Conditii privind recipientul

Pentru o functionare corespunzătoare a funcției Quick Boiling, trebuie să utilizați un recipient care respectă următoarele condiții preliminare:

- Dimensiunea fundului cât mai aproape posibil de diametrul plitei.

- FĂRĂ CAPAC.

- Umplut cu peste jumătate din capacitatea sa cu apă la temperatra camerei (nu utilizati niciodată apă încălzită sau apă fi erbinte).

Nerepectarea aestor condiții va denatura controlul corespunzător al fi erberii.

AVERTISMENT: nu utilizati

această funcție pentru alt scop legat de gătire în afară de fi erber apei. Nu folosiți niciodată ulei, întrucât ar putea determina o supraîncălzire și la generarea unei fl ăcări.

Activarea funcției

Pentru a activa funcția, selectați plita și apăsați pe senzorul CHEF (16) până când led-ul (20) situat pe pictograma se aprinde.

După activarea funcției, semnul R va apărea atât pe indicatorul de alimentare (3) cât și pe indicatorul temporizatorului (12); va apărea un segment care se deplasează, indicând că gătirea este sub controlul sistemului.

Când sistemul detectează că este pe punctul de a începe fi erberea, se aude un prim semnal sonor. Profi taț de această oportunitate pentru a pregăti alimentele pentru fi erere sau coacerere, după cum doriți.

După 30 de secunde, se va auzi un al doilea semnal sonor; dacă nu ați făcut deja lucrul acesta, este timpul să puneți mâncarea în tigaie.

După al doilea semnal sonor, sistemul va activa temporizatorul și cronometrul pentru ca dvs. să puteți controla cât timp va fi fi artă mâncarea.

La 30 de secunde după activarea cronometrului, se va auzi un al treilea semnal sonor pentru a vă avertiza că din momentul respectiv, sistemul va descrește energia alimentată pentru a menține o fierbere la foc mic și continuă. Temporizatorul va rămâne activ până la fi nalul gătirii.

Dacă doriți, puteți dezactiva temporizatorul și seta un timp pentru numărătoarea inversă și oprirea automată a plitei (consultați secțiunea Funția temporizatorului).

Dezactivarea funcției

Puteți anula funcția în orice moment oprind plita, schimbând nivelul de putere sau alegând o altă funcție specială.

FUNCTIA SLIDE COOKING (în afunctie de model)

Această funcție permite împărțirea zonei flexibile în 3 zone (vedeți fi g.31) și activează o confi gurare predefinită a puterii. Va permite glisarea vasului dintr-o zonă în alta, pentru a se găti la puterea stabilită pentru fi ecare zonă.

Pentru a o activa, prima oară trebuie să activați funcția „Flex Zone” (Zonă fl exibilă) (vedeți secțiunea „funcția Flex Zone”).

Apoi, apăsați pe senzorul CHEF (BUCĂTAR) (16), până când ledurile (21) de pe pictogramă se aprind. Prin această acțiune, indicatoarele de putere (3) vor arăta trei segmente (vedeți fi g. 29) care indică faptul că acum puteți așeza Odată ce vasul este așezat, nivelul de putere va apărea automat pe indicatoarele de putere (3): pentru zona #1, nivelul de putere este 3, pentru zona #2 nivelul de putere este 5 și pentru zona #3 nivelul de putere este 9 (vedeți fig.31 și 30).

Pentru a dezactiva această funcție, trebuie să mutați „cursorul” (2) în poziția „0”.

Fig.31

FUNCTIA GRILLING (GRĂTAR)

Această funcție setează un controlautomat de putere potrivit pentru a face grătar.

Pentru a o activa, selectați plita și apăsați pe senzorul CHEF (BUCĂTAR) (16) 📋, până când ledul (22) de pe pictogramă 📋 se aprinde. Odată ce funcția este activată, pe indicatorul de putere (3); va apărea un segment în mișcare, care indică faptul că gătitul se află în stadiul de preîncălzire a vasului. Odată ce faza este încheiată, semnul R va apărea pe indicatorul de putere (3) și se va auzi un semnal sonor, care indică faptul că utilizatorul trebuie să adauge alimentele. Puteți anula funcția în orice moment prin oprirea plitei, schimbând nivelul de putere sau selectând o altă funcție specială.

FUNCTIA PAN FRYING (PRĂJIRE ÎN TIGAIE)

Această funcție setează un control automat de putere potrivit pentru a prăji în ulei puțin sau pentru sotare. Pentru a o activa, selectați plita și apăsați pe senzorul CHEF (BUCĂTAR) (16) 📋, până când ledul (23) de pe pictogramă 📋 se aprinde. Odată ce funcția este activată, pe indicatorul de putere (3); va apărea un segment în mișcare, care indică faptul că gătitul se află în stadiul de preîncălzire a vasului. Odată ce faza este încheiată, semnul R va apărea pe indicatorul de putere (3) și se va auzi un semnal sonor, care indică faptul că utilizatorul trebuie să adauge alimentele.

Puteți anula funcția în orice moment prin oprirea plitei, schimbând nivelul de putere sau selectând o altă funcție specială.

FUNCTIA DEEP FRYING (PRĂJIRE ÎN BAIE DE ULEI)

Această funcție setează un control automat de putere potrivit pentru a

prăji în mult ulei.

Pentru a o activa, selectați plita și apăsați pe senzorul CHEF (BUCĂTAR) (16), până când ledul (24) de pe pictogramă se aprinde. Odată ce funcția este activată, pe indicatorul de putere (3); va apărea un segment în mișcare, care indică faptul că gătitul se află în stadiul de preîncălzire a vasului. Odată ce faza este încheiată, semnul va apărea pe indicatorul de putere (3) și se va auzi un semnal sonor, care indică faptul că utilizatorul trebuie să adauge alimentele.

Puteți anula funcția în orice moment prin oprirea plitei, schimbând nivelul de putere sau selectând o altă funcție specială.

FUNCTIA CONFIT

Această funcție setează un control automat de putere potrivit pentru confi t.

Pentru a o activa, selectați plita și apăsați pe senzorul CHEF (16) 📋, până când se aprinde ledul (25) de pe pictograma 📋. Odată ce funcția este activată, pe indicatorul de putere (3) va apărea un segment în mișcare, care indică faptul că gătitul se afl ă în stadiul de preîncălzire a vasului. Odată ce faza este încheiată, semnul 📋 na apărea pe indicatorul de putere (3) și se va auzi un semnal sonor, care indică faptul că utilizatorul trebuie să adauge alimentele.

Puteți anula funcția în orice moment prin oprirea plitei, schimbând nivelul de putere sau selectând o altă funcție specială.

FUNCTIA DE POCHE

Această funcție setează un control automat al puterii adecvat pentru prăjirea alimentelor la temperatură medie. Ideal pentru prăjirea cartofilor, la prepararea omletei spaniole.

Pentru ao activa, selectați plita și apăsați succesiv senzorul CHEF (16), până când ledul (26) de deasupra pictogramei se aprinde.

Odată ce funcția este activată, un indicator în mișcare va apărea pe indicatorul de alimentare (3), indicând faptul că sistemul se află în faza de preîncălzire a containerului. Odată ce această fază este terminată, va apărea o pe indicatorul de alimentare (3) și se va auzi un semnal acustic care indică faptul că utilizatorul trebuie să adauge mâncarea.

Puteți anula funcția în orice moment prin oprirea plitei, modificarea nivelului de putere sau alegerea unei funcții speciale diferite.

FUNCTIA „FLEX ZONE” (Zonă flexibilă)

Prin această funcție puteți activa două zone de gătire să funcționeze simultan și puteți selecta un nivel de putere și activa funcția cronometru pentru ambele zone.

Pentru a activa această funcție, apăsați senzorul (15). Astfel, zecimalele (4) plitelor conectate se vor aprinde și valoarea „0” se va afișa pe indicatorul de alimentare (3). Indicatorul ceasului temporizatorului (12) va afișa trei segmente care indică zonele activate. În cazul în care modelul dvs. are mai multe zone cu „Flex Zone”, puteți selecta opțiunea dorită apăsând senzorul (15) înainte de a atribui alimentarea zonei alese. Veți avea câteva secunde să executați operațiunea următoare; în caz contrar, funcția se va dezactiva în mod automat. (vedeți Fig. 28).

După ce funcția „Flex Zone” (Zonă fl exibilă) este selectată, puteți porni alimentarea atingând oricare dintre cursoarele „glisoare” (2) a uneia dintre zonele conectate. Nivelul de putere și variațiile acestuia sunt afişate în mod simultan pe indicatoarele de alimentare (3) ale ambelor zone.

Pentru a dezactiva această funcție, apăsați pe senzorul (15) din nou. De asemenea, când funcția este dezactivată, nivelurile de putere și funcțiile atribuite zonelor aferente sunt anulate.

FUNCTIA „SYNCHRO „ (sincronizare) (în funcție de model)

Prin intermediul acestei funcții, se poate obține ca două zone de gătire - indicate pe ecranul de tipărire drept „Synchro” - să lucreze împreună și să seletați un nivel de putere și să activați funcția temporizatorului pentru ambele zone.

Apăsați senzorul Ⓕ (14) pentru a activa funcția. Astfel, zecimalele (4) plitelor conectate se vor aprinde și valoarea „0” va clipi pe indicatorul de alimentare (3). Detectarea recipientului se va efectua pe întreaga suprafață conectată. Veți avea câteva secunde să executați operațiunea următoare; în caz contrar, funcția se va dezactiva în mod automat.

Pentru a dezactiva această funcție, atingeți senzorul Ⓤ (14) din nou. De asemenea, când funcția este dezactivată, nivelurile de putere și funcțiile atribuite zonelor aferente sunt anulate.

DECONECTAREA DE SIGURANTĂ

Dacă, din greșeală, una sau mai multe zone nu au fost stinse, unitatea se va deconecta automat după ce va trece un anumit timp vedeți tabelul 1.

Tabelul 1

Nivel de Putere selectat	DURATA MAXIMĂ DE FUNCTIONARE (în ore)
0	0
1	8
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	10 sau 5 minute ,ajustatelainivelul 9(*În functie de model)

Când a avut loc „deconectarea de siguranță”, apare un 0 dacă temperatura la suprafața sticlei nu este periculoasă pentru utilizator sau un H dacă există riscul de arsură a pielii.

Păstrați întotdeauna liberă și tă zona de control a zonelor átit.

Dacă vă confruntați cu orice fel de problemă privind manevrarea sau cu anomalii care nu sunt înregistrate în acest manual, aparatul va trebui deconectat și se va aviza serviciul tehnic al fi rmei.

SUGESTII ŞI RECOMANDĂRI

* Folosiți recipiente cu fundul gros și complet plat.
* Nu glisați recipientele pe sticlă, deoarece se poate zgâria.
* Deși sticla poate să suporte impac tul unor recipiente mari care nu au protuberanțe, încercați să nu o loviți.
* Pentru a evita dăunarea suprafeței vitroceramice, încercați să nu trageți târâș recipientele pe sticlă și păstrați fundul recipientelor curați și în stare bună.
* Diametrul recomandat al părții inferioare a oalei (a se consulta „Fișa cu specificații tehnice” furnizată împreună cu produsul).

Aveți grijă să nu cadă pe i zah är sau produse care conțin zahăr, deoarece la cald pot reacționa cu sticla și îi pot strica suprafața.

CURĂȚARE ȘI PĂSTRARE

Pentru o bună păstrare a plitei, aceasta trebuie curățată cu ajutorul unor produse și instrumente adecvate, odată ce s-a răcit. Va fi astfel mai ușor de curățat și se va evita acumularea murdăriei. Nu folosiți, în nici un caz, produse de curățire agressive sau care ar putea săi zgârie suprafața, și nici aparate care funcționează pe bază de vapor Murdăria ușoară care nu s-a lipit se poate curăța cu o cârpă umedă și un detergent suav sau apă călduță cu săpun. În schimb, pentru petele și grăsimile puternice trebuie folosită o substanță de curățat specială pentru vitroceramică, respectând instrucțiunile fabricantului.

Finalmente, murdăria lipită puternic prin ardere va putea fi eliminată cu ajutorul unei rașchete cu lamă.

Irizațiile de culori sunt produse de reci- piente care au resturi uscate de grăsimi pe fund sau datorită prezenței de grăsimi între sticlă și recipient în timpul gătitului. Se elimină de pe suprafața sticlei cu un burete de nichel și apă sau cu o substanță specială de curățare pentru vitroceramică. Obiectele din plastic, zahărul sau alimentele cu un conținut ridicat de zahăr topite pe plită trebuie eliminate imediat la cald cu ajutorul unei rașchete.

-Luciul metallic este cauzat de alunecarea recipientelor metalice pe sticlă. Se poate elimina curățând în mod exhaustiv cu ajutorul unei substanțe

speciale pentru vitroceramică, deși este posibil să fie necesar să o curățați de mai multe ori.

Un recipient se poate lipi de sticlă datorită prezenței unui material topit între acestea. Nu încercați să dezlipiți recipientul la rece, puteți sparge sticla vitroceramică!

Nu călcați pe sticlă și nici nuvă sprijiniți de aceasta, se poate sparge și vă puteți răni. Nu folosiți sticla pentru a depozita obiecte.

Producatorul își rezervă dreptul de a introduce în manualele sale modificările pe care le consideră necesare sau utile, fără a-i prejudicia caracteristicile esențiale.

PROTEJAREA MEDIULUI ÎNCONJURĂTOR

Simbolul de pe produs sau de pe ambalaj indică faptul că acesta nu intră în categoria de resturi menajere. Acest produs trebuie pre- dat la punctul de colectare a echipamentelor electrice și electronice în vederea reciclării. Asigurându-vă că ați eliminat corect acest produs, ajutați la evitarea eventualelor consecințe negative pentru mediul înconjurător și pentru sănătatea persoanelor, consecințe care ar putea deriva din aruncarea corespunzătoare a acestui produs. Pentru a obține informații detaliate privind reciclarea acestui produs, vă rugăm să contactați biroul de administrație municipal, serviciul pentru eliminarea deșeurilor mena- jere sau magazinul de la care 1-ați achiziționat.

Materialul ambalajului este ecologic și reciclabil în totalitate. Componen-tele de plastic sunt marcate cu

PE<, >LD<, >EPS<, etc. Aruncați ambalajul ca resturi menajere în containerul corespunzător din municipiul dumneavoastră.

Îndeplinirea cu eficientă energetică a aparatului:

-Aparatul a fost testat conform standardului EN 60350-2 și valoarea obținută, în Wh/kg, este disponibil în plăcuța de caracteristici a aparatului.

Următoarele sfaturi vă vor ajuta să economisiți energie de fiecare dată când gătiți:

* Folosiți capacul corespunzător pentru fi ecare oală oricând este posibil. Gătitul fără capac necesită mai multă energie.
* Folosiți tigăi cu fundul plat și

diametru de bază potrivit, care au blo- carea.

reveni la funcționarea normală.

dimensiuni similare cu zona de

gătit. De obicei, producătorii de tigăi furnizează tigăi cu un diametru mai mare la partea superioară decât cel la baza tigăii.

* Atunci când se folosește apa la gătit, folosiți cantități mici pentru a păstra vitaminele și mineralele din legume și setați nivelul minim de putere pentru gătit. Un nivel ridicat de putere este inutil și este risipă de energie.
* Folosiți oale mici pentru cantități mici de mâncare.

DACĂ CEVA NU FUNCTIONEAZĂ

Se aude un sunet de ventilare în timpul gătitului, care continuă și când mașina de gătit este stinsă:

Zonele de inductie au încorporat un ventilator pentru a răci piesele electronice. Acesta funcționează numai

atunci când temperatura pieselor electronice este ridicată, iar când aceasta scade se stinge automat indiferent dacă mașina de gătit este sau nu activată.

Apare simbolul— pe indicatorul de putere al unei zone de gătit:

Sistemul de inductie nu detectează un

recipient în zona de gătit sau acesta

Înainte de a apela la Serviciul Tehnic realizați verifi cările care se indică în cele ce urmează. Se stinge o z

Plita nu funcționează:

Verifi cati dacă cablul de rețea este conectat la priza corespunzătoare.

Zonele de inductie nu încălzesc:

Recipientul nu este adecvat (nu are fund feromagnetic sau este prea mic). Verificați dacă fundul recipientului este atras de un magnet sau folositi un recipient mai mare.

Se aude un bâzâit la începutul gătitului în zonele de inductie:

La recipientele care nu sunt groase sau care sunt formate din mai multe piese, bâzâitul este consecința trans- miterii energiei direct la fundul reci- pientului. Acest bâzâit nu este un defect, dar dacă doriți să-l evitați cu orice preț, reduceți ușor nivelul de putere ales sau folosiți un recipient c fundul mai gros și/sau format dintr-o singură piesă.

Comenzile tactile nu se aprind sau, fi ind aprinse, nu răspund:

Nu ați selectat nici o zonă de gătit. Asigurați-vă că ați selectat o zonă de gătit înainte de a acționa asupra acesteia.

Există umiditate pe senzori și/sau dumneavoastră aveți degetele umede. Păstrați curată și uscată suprafața comenzilor tactile și/sau degetele dumneavoastră.

Blocarea este activată. Dezactivați

Se stinge o zonă de gătit și apare mesajul C81 sau C82 pe indicatoare:

Partea electronică sau sticla au atins o temperatură prea mare. Așteptați un timp să se răcească partea electronică sau îndepărtați recipientul ca să se răcească sticla.

Apare C85 pe indicatorul unei zone de gătit:

Recipientul folosit nu este adecvat. Stingeti plita, aprindeți-o din nou și încercați să folositi alt recipient.

Aparatul se opreşte și apare mesajul C90 pe indicatoarele de putere (3):

Comanda tactilă detectează dacă senzorul pornit/oprit (1) este acoperit și nu permite pornirea plitei. Îndepăratați orice obiecte sau lichide care ating suprafața comenzii tactile, curățați și uscați până când dispare mesajul.

Aparatul se opreşte și apare mesajul C91 pe indicatoarele de putere (3):

Comanda tactilă detectează dacă senzorul Stop&Go (Stop și pornire) (6) este acoperit și nu permite folosirea plitei. Îndepărtați orice obiecte sau lichide care iau contact cu suprafața de control, spălați și uscați, apoi apăsați de două ori pe senzorul Stop&Go (Stop și pornire) (6) pentru a șterge mesajul și a
