MANUAL DE UTILIZARE Unico Edge OLIMPIA SPLENDID

2.1 - MOD DE INSTALARE 14
2.2 - DIMENSIUNI ŞI CARACTERISTICI ALE ÎNCĂPERII UNDE SE INSTALEAZĂ APARATUL DĂ AER CONDITIONAT....14

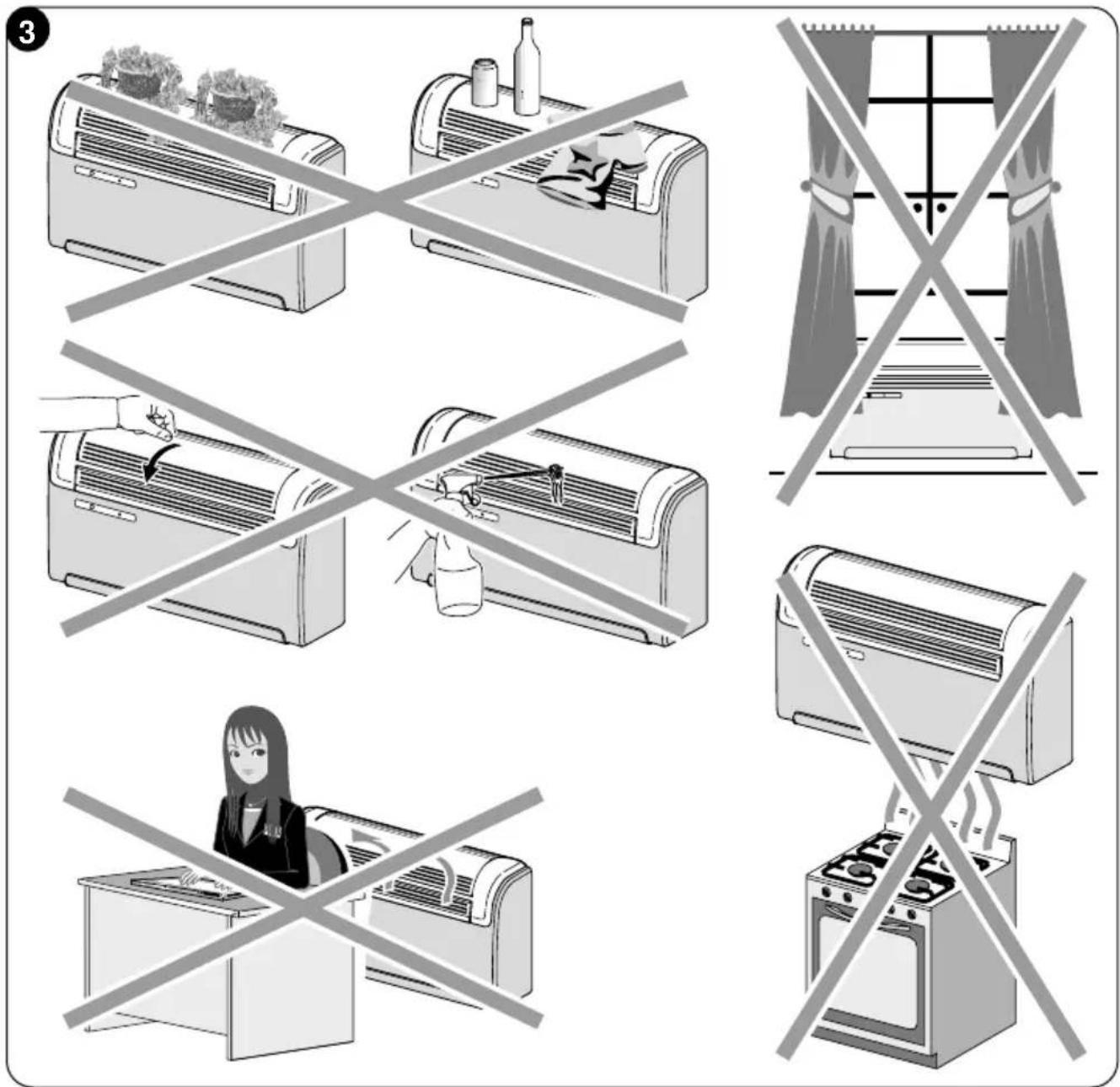

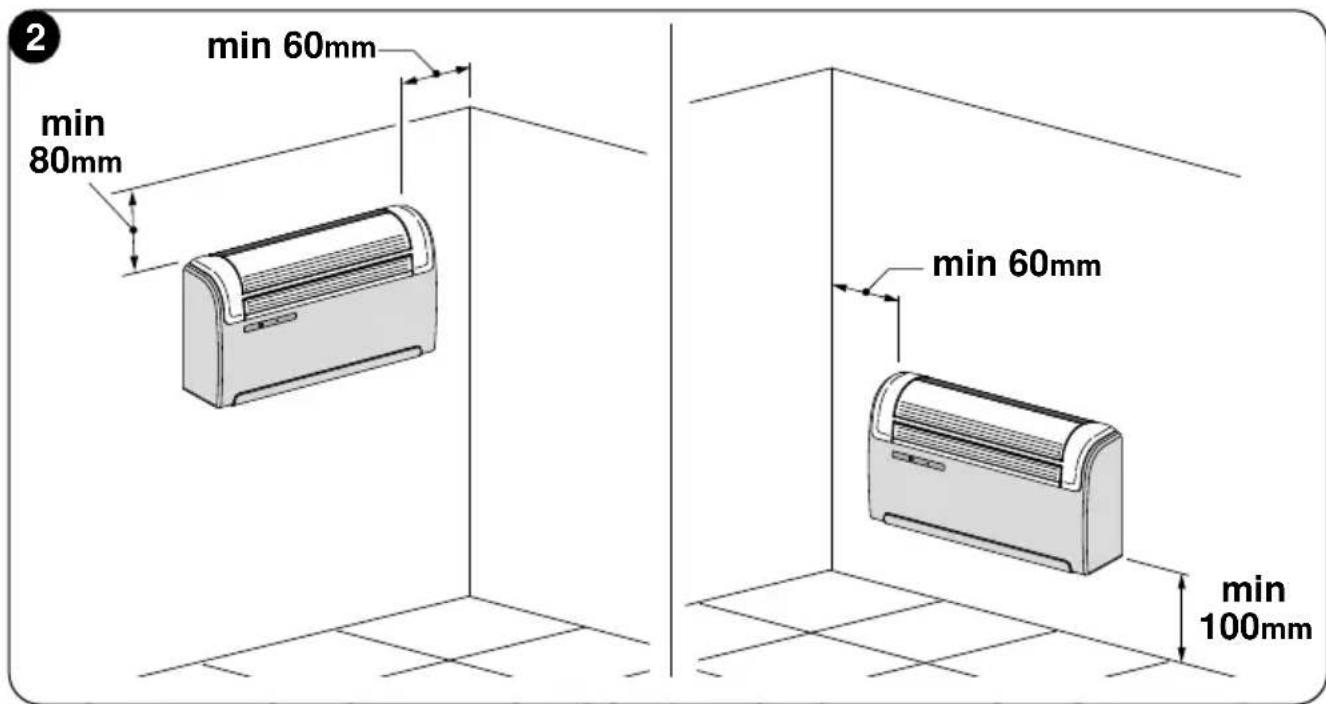

2.3 - ALEGEREA POZITIEI UNITĂTII 15
2.4 - MONTAREA UNITĂTII....17

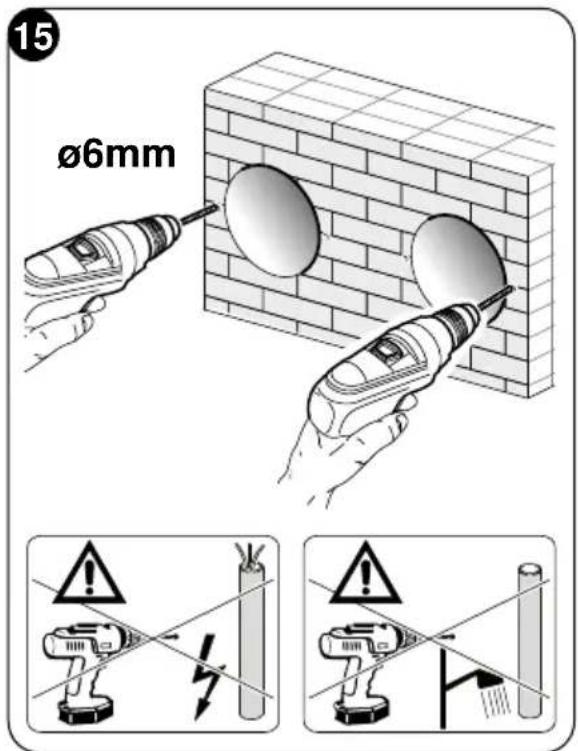

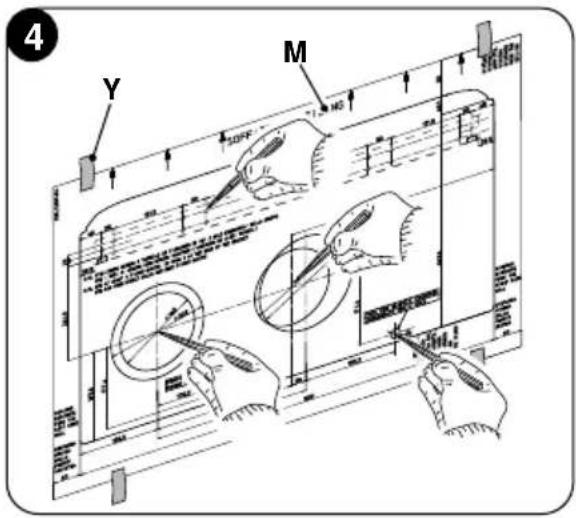

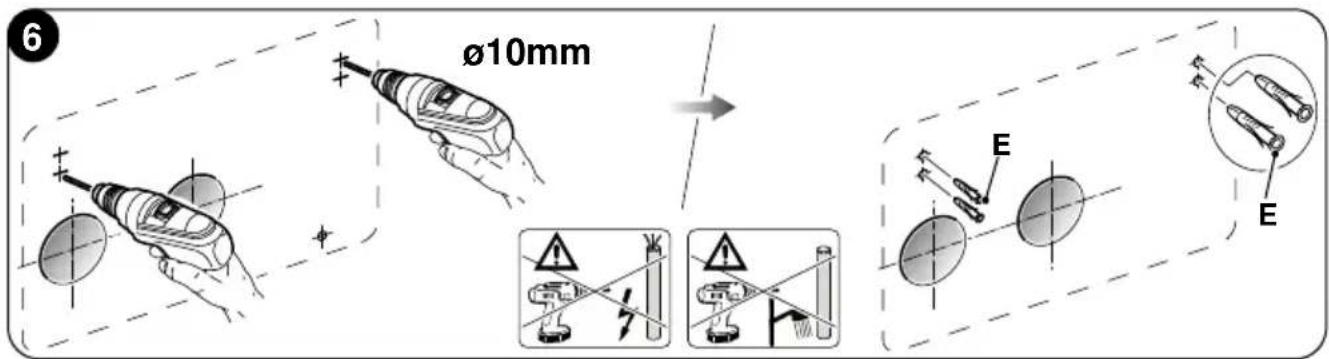

2.4.1 - Perforarea peretelui....17

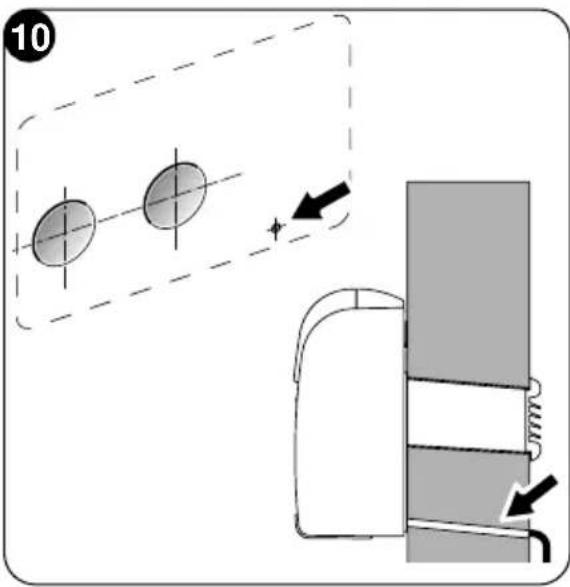

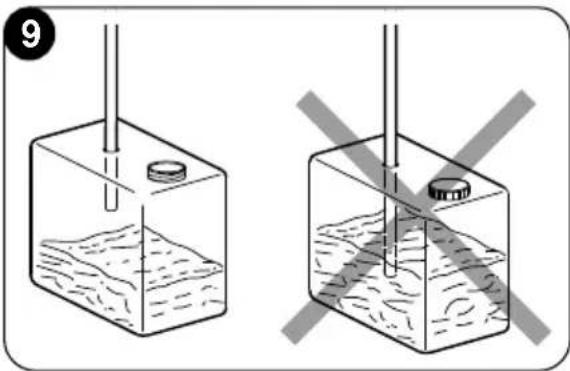

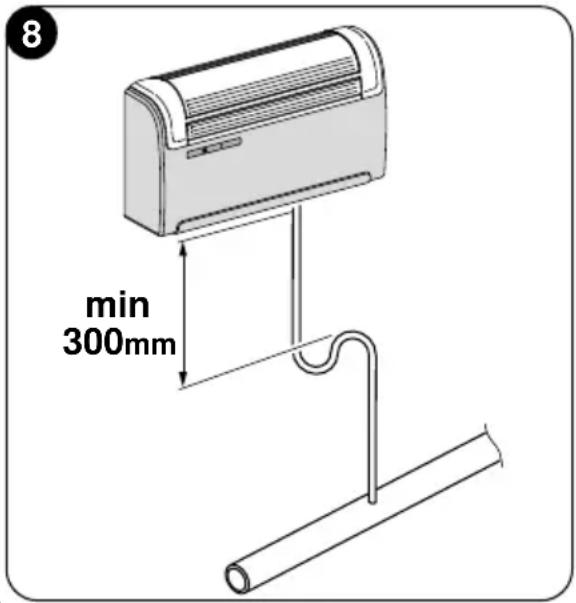

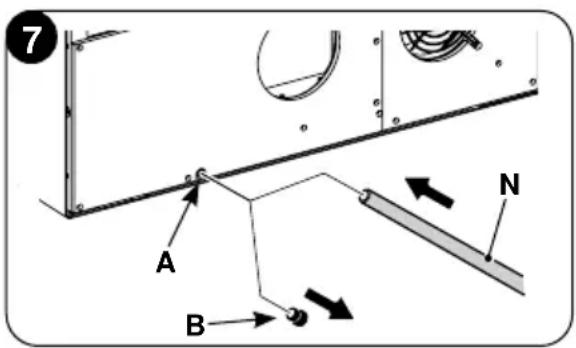

2.4.2 - Pregătirea scurgerii condensului 19

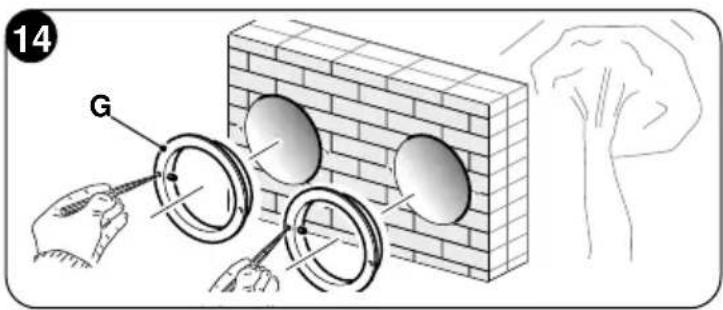

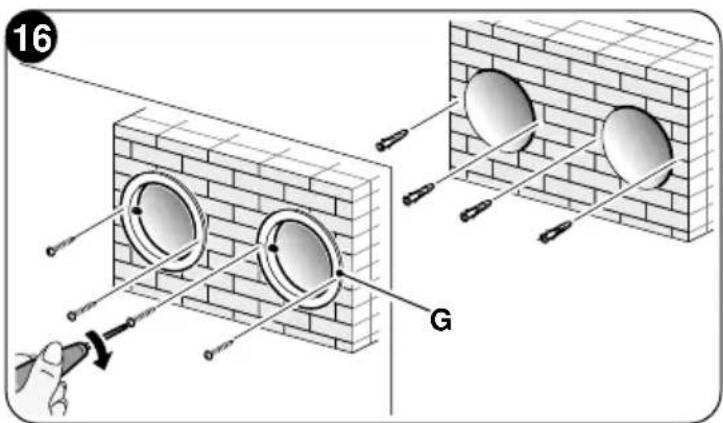

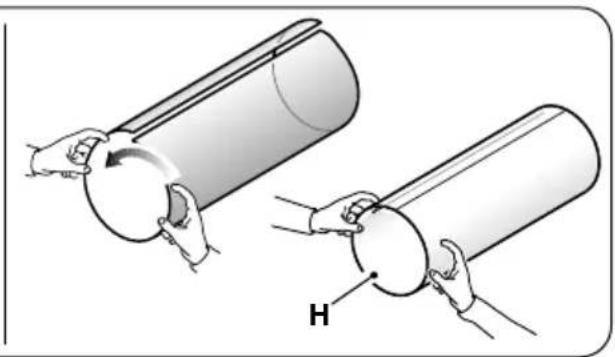

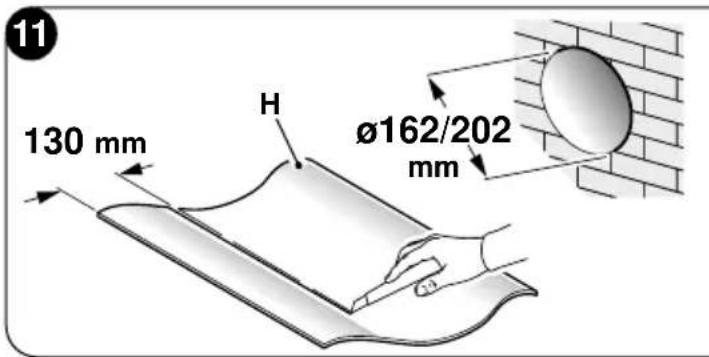

2.4.3 - Montarea conductelor de aer și a grilajelor exterioare ....20

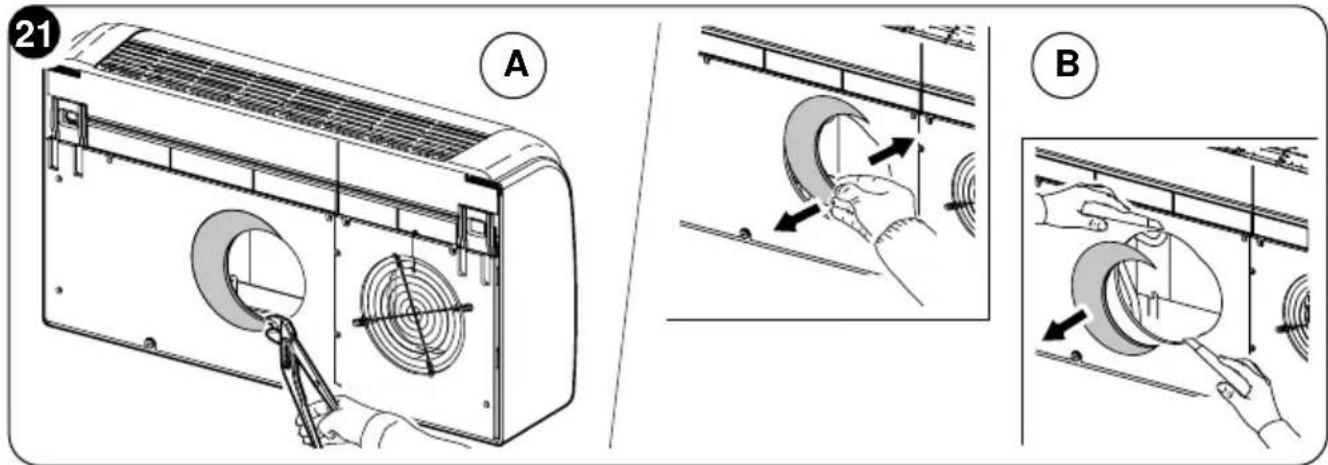

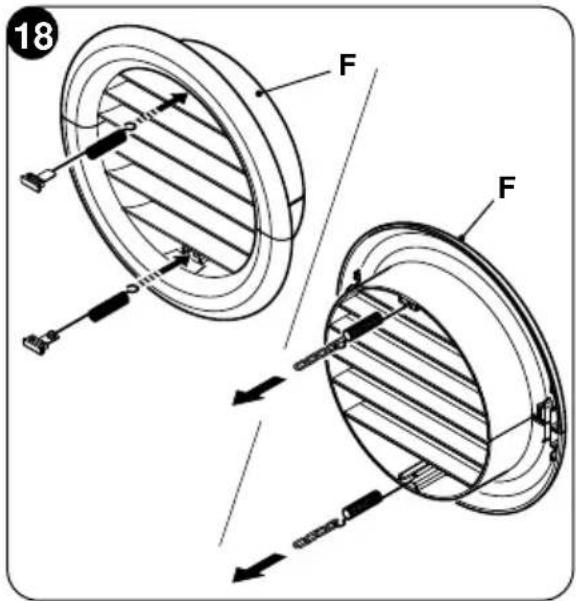

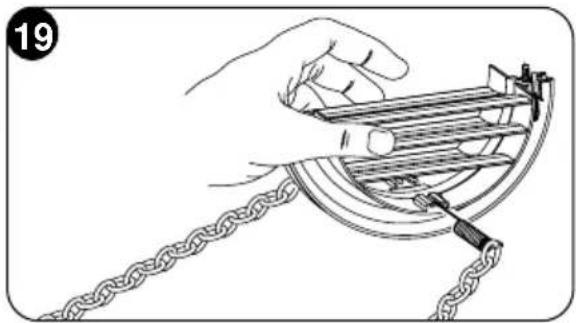

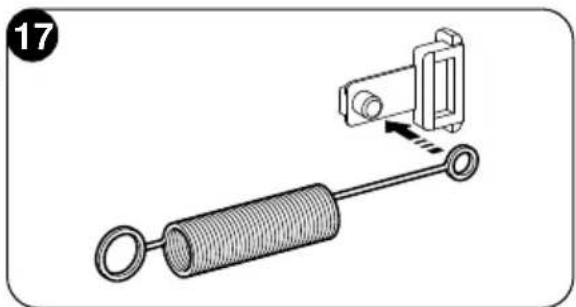

2.4.4 - Pregătire orificii pe mașină 22

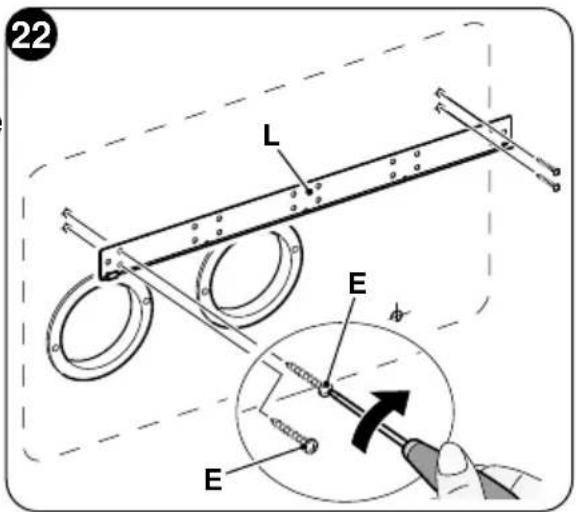

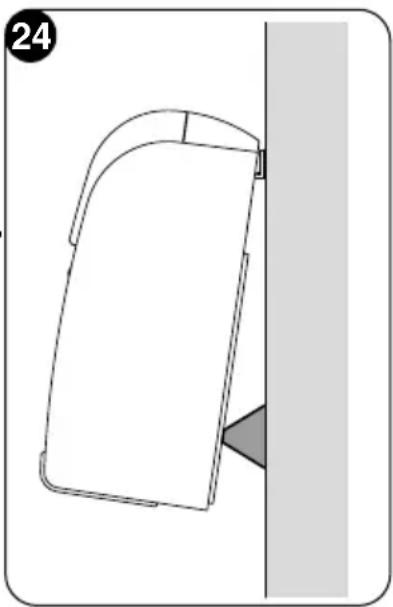

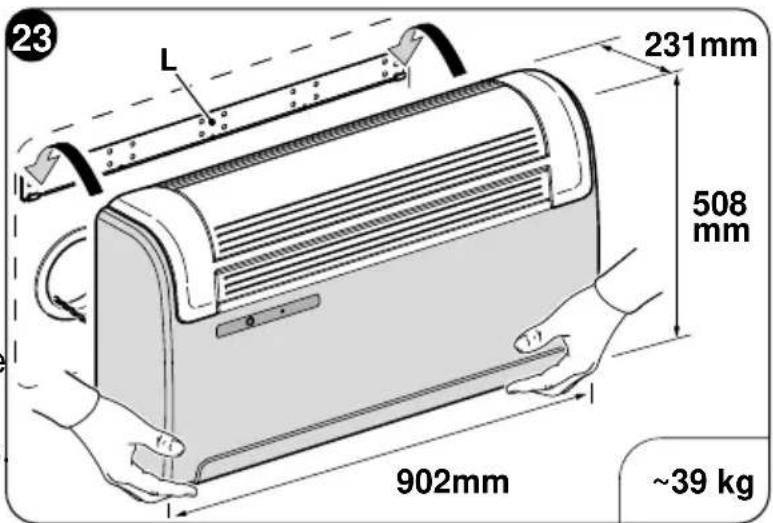

2.4.5 - Pozitionarea aparatului pe suporturile de fixare 23

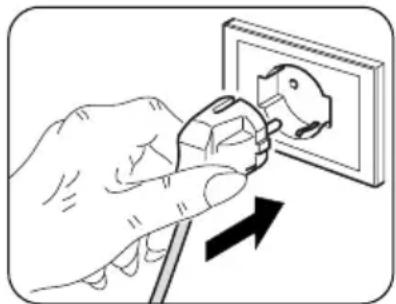

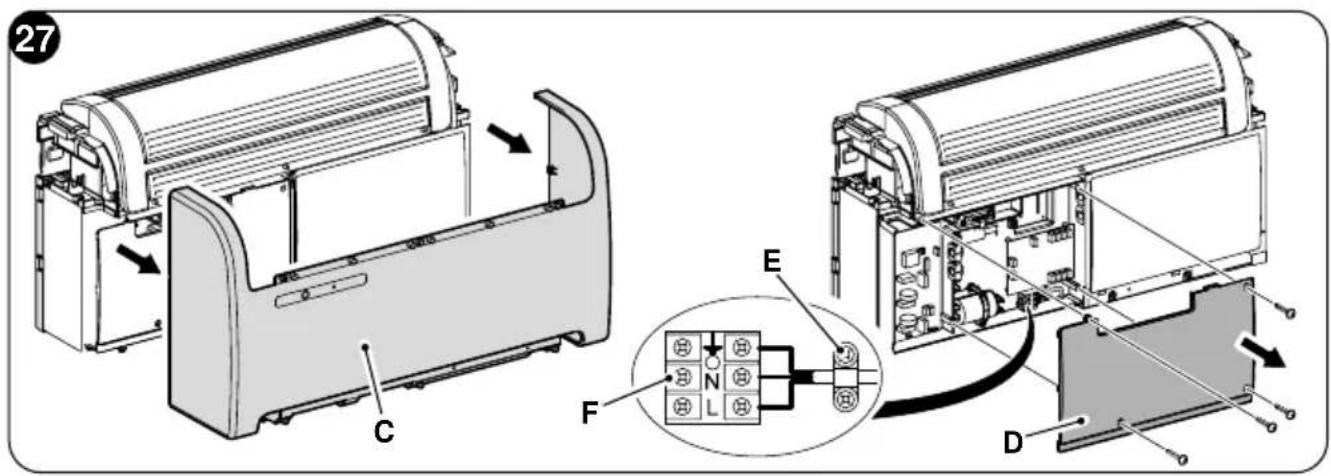

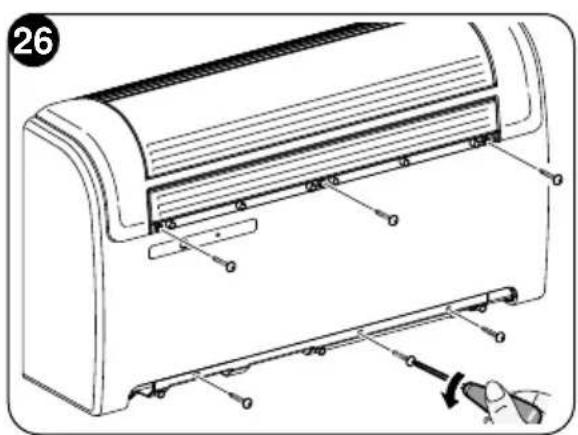

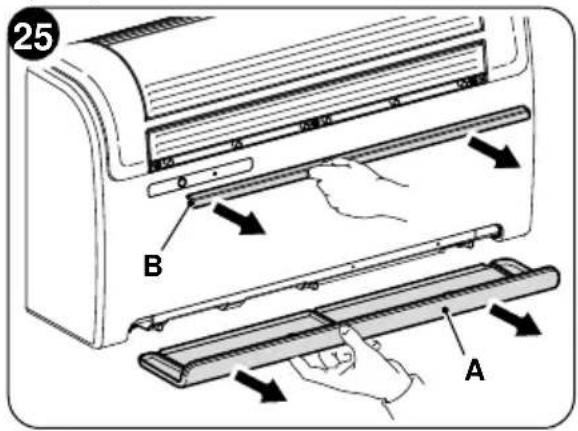

2.4.6 - Conexiune electrică 24

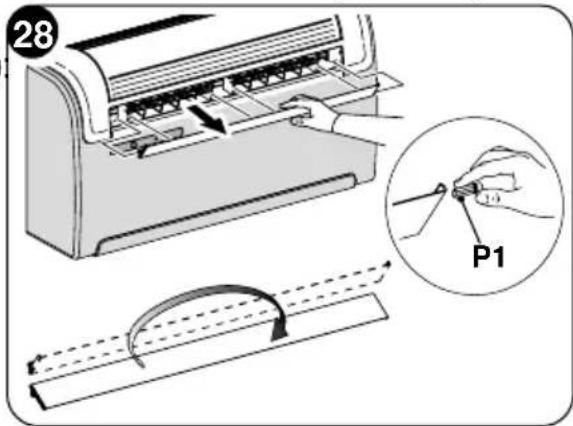

2.5 - CONFIGURATIE INSTALARE ÎNALT/JOS....25

2.5.1 - Configurația părții electronice pentru instalare perete jos sau perete înalt....26

3 - FOLOSIRE....26

3.1 - AVERTIZĂRI....26
3.2 - DESCRIEREA CONSOLEI DE SEMNALIZARE 27

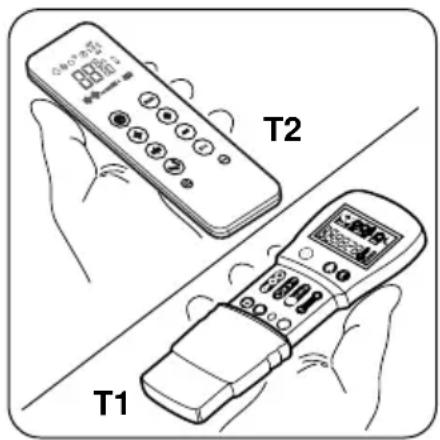

3.3 - FOLOSIREA TELECOMENZII....27
3.3.1 - Introducerea bateriilor .....28

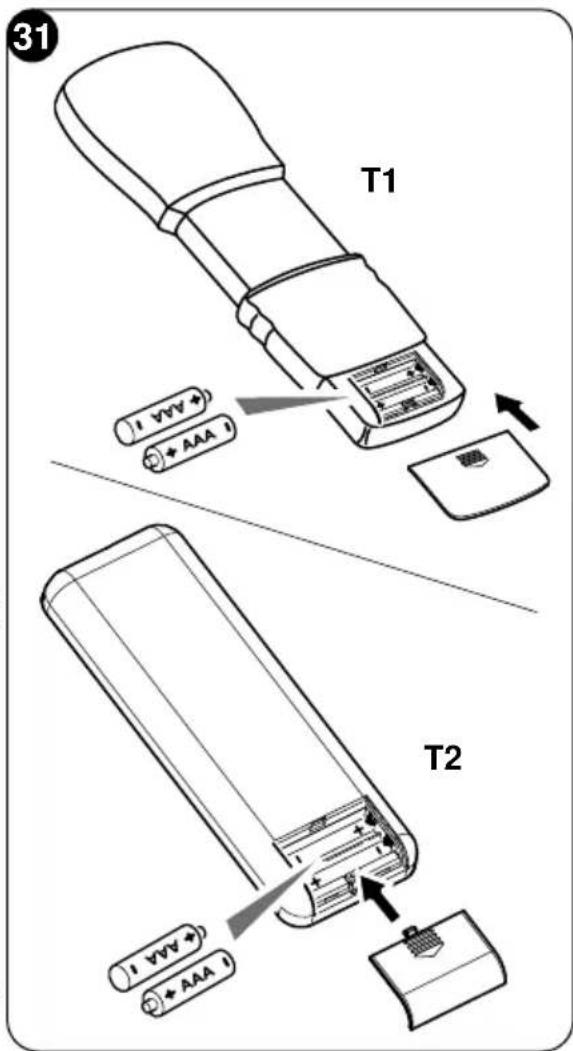

3.3.2 - Înlocuirea bateriilor 28

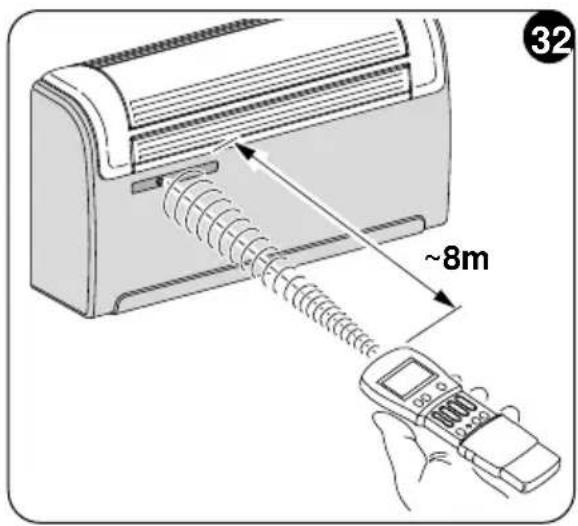

3.3.3 - Pozitia telecomenzii....29

3.4 - DESCRIERÉA TELECOMENZII....29

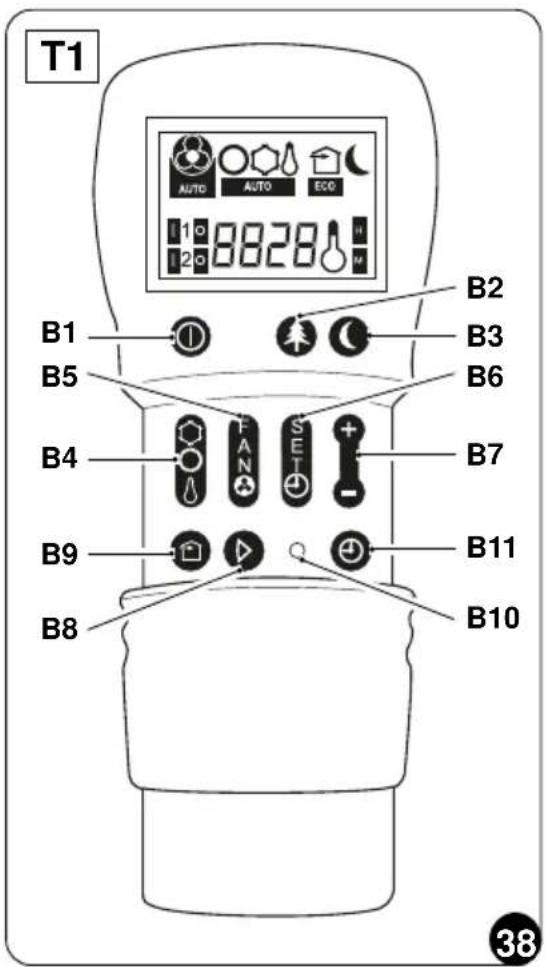

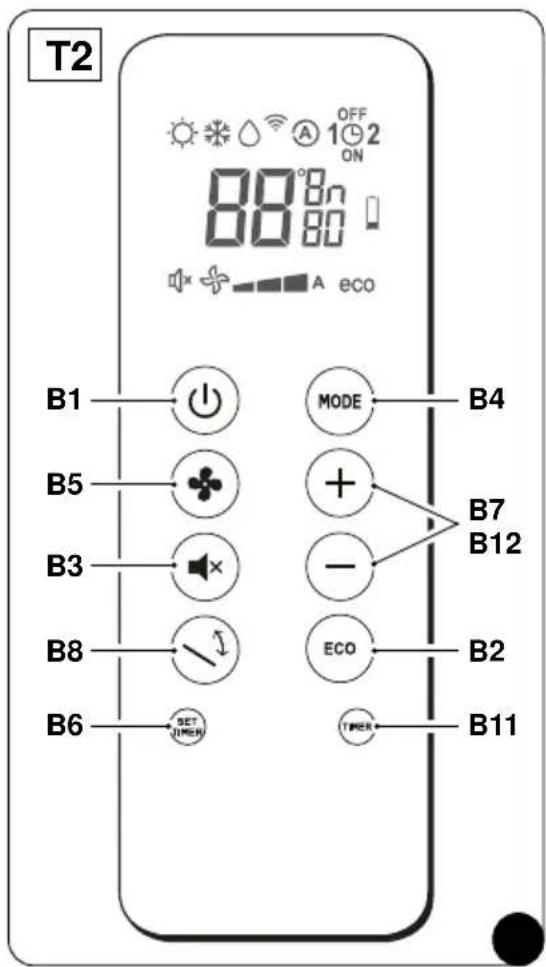

3.4.1 - Descrierea butoanelor telecomenzii 30

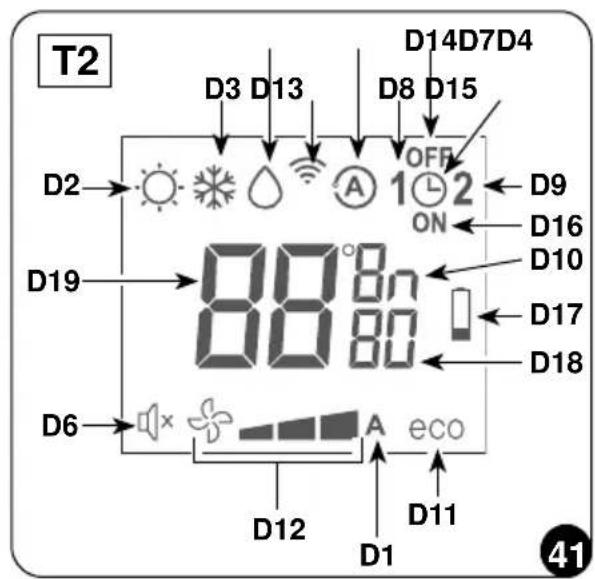

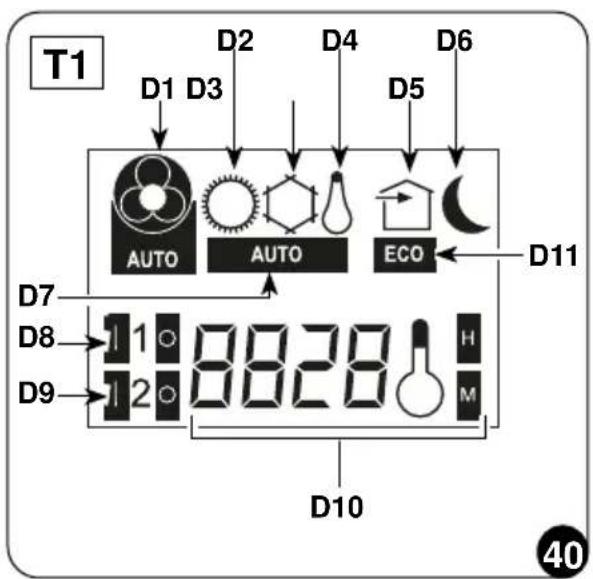

3.4.2 - Descrierea display-ului telecomenzii ....31

3.5 - DESCRIEREA FUNCTIILOR APARATULUI DE AER CONDITIONAT ....32

3.5.1 - Pornire generală și gestionarea functionării 32

3.5.2 - Buton ECO 32

3.5.3 - Pornirea/Oprirea aparatului 32

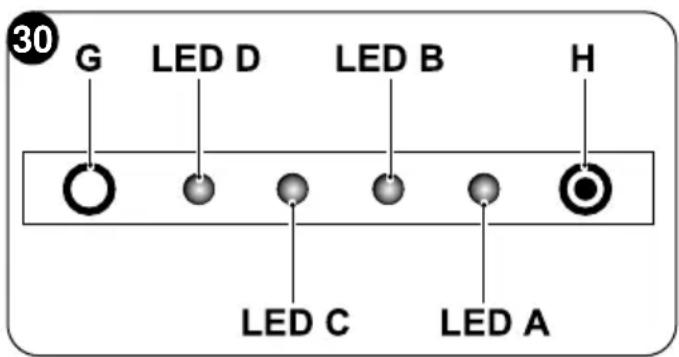

3.5.4 - Functionare în mod „Răcire” 32

3.5.5 - Functionare numai în mod „Dezumidificare”......33

3.5.6 - Functionare numai în mod „Ventilatie” 33

3.5.7 - Functionare în mod „Bunăstare”(Automat)....33

3.5.8 - Funcționare în mod „Încălzire” (numai pentru modelele cu pompă de căldură)......33

3.5.9 - Controlul directiei fluxului de aer 34

3.5.10 - Controlul vitezei ventilatorului 34

3.5.11 - Buton bunăstare nocturnă (SILENT)....35

3.5.12 - Setare timer 35

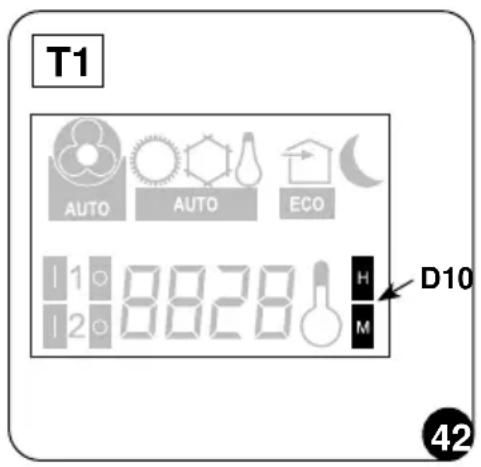

3.5.13 - Setare ceas și timer (T1)....36

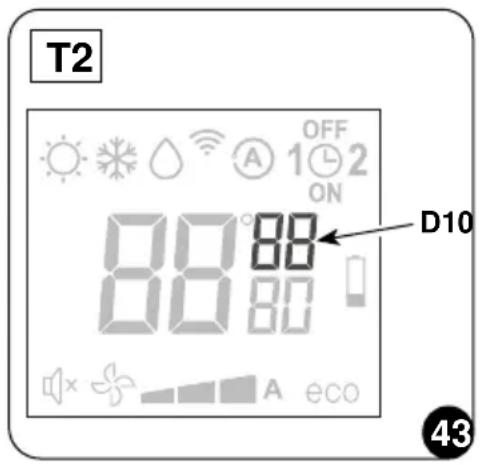

3.5.14 - Setare ceas și timer (T2)....36

RO - 1

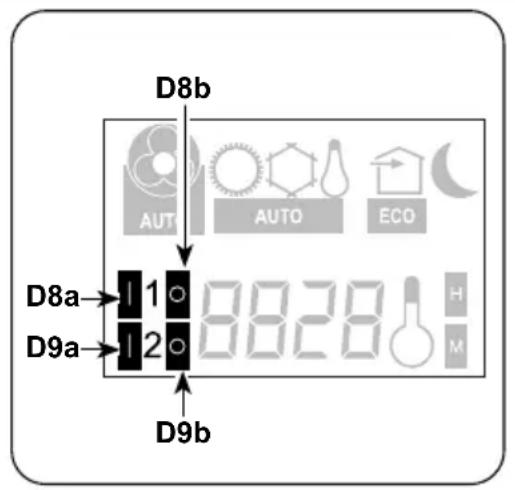

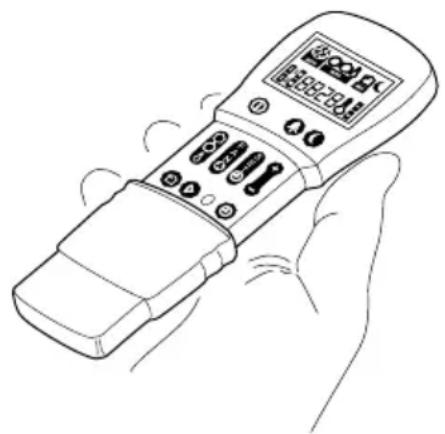

3.5.15 - Setare orare timer (PROGR. 1 și PROGR. 2) (T1)....37

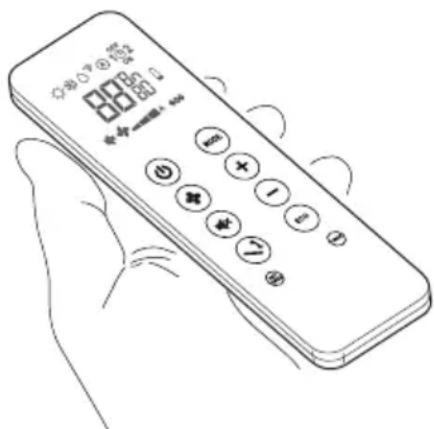

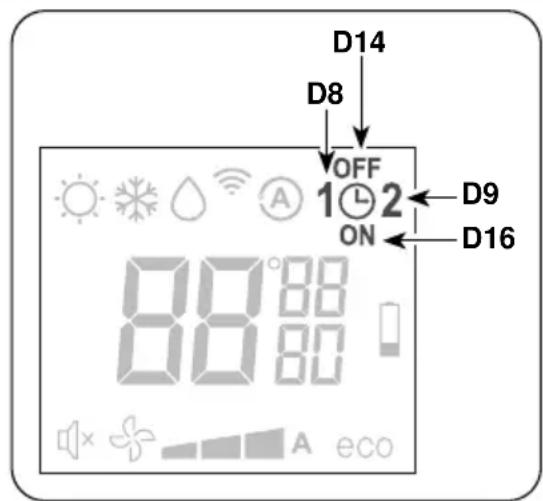

3.5.16 - Setare orare timer (PROGR. 1 și PROGR. 2) (T2)....38
3.5.17 - Activare și dezactivare timer....39
3.5.18 - Resetarea tuturor functiilor telecomenzii (numai pentru telecomanda T1) .....39
3.5.19 - Gestionarea aparatului în cazul în care telecomanda nu este disponibilă....39

3.6 - SFATURI PENTRU ECONOMISIREA ENERGIEI....39

4 - CURĂTARE ȘI ÎNTRETINERE....40

4.1 - CURĂTĂRE....40

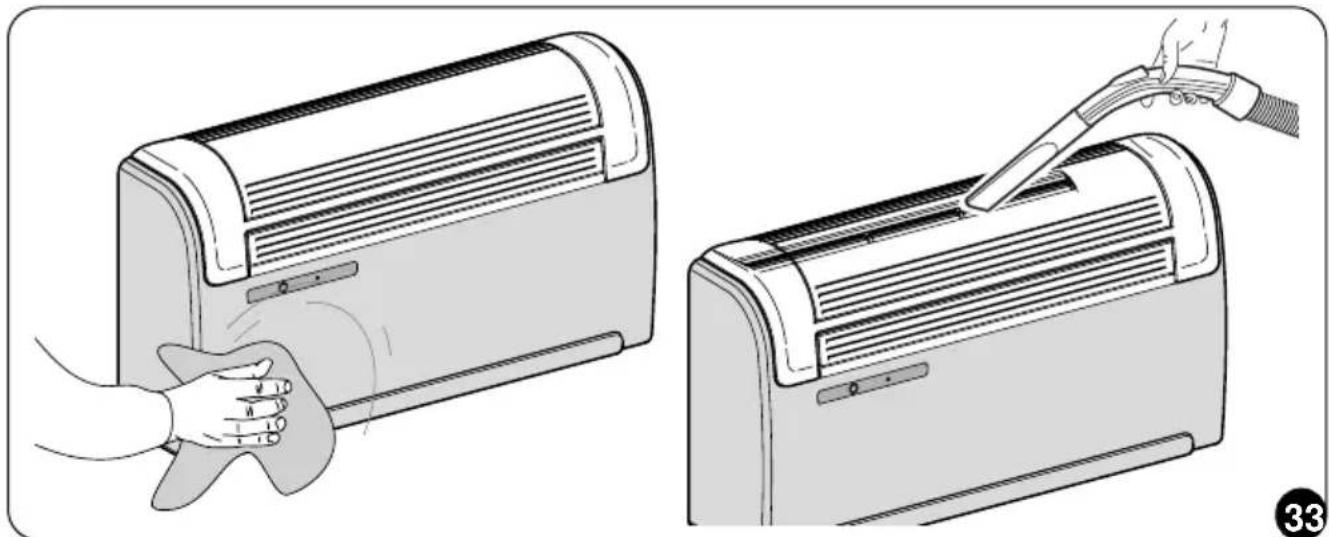

4.1.1 - Curățarea aparatului și a telecomenzii ....40

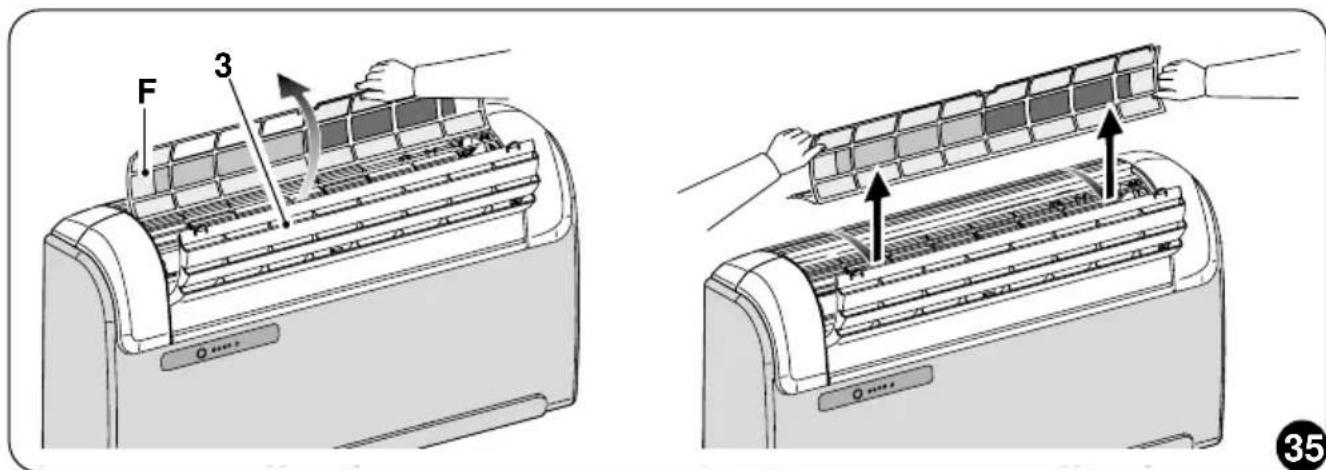

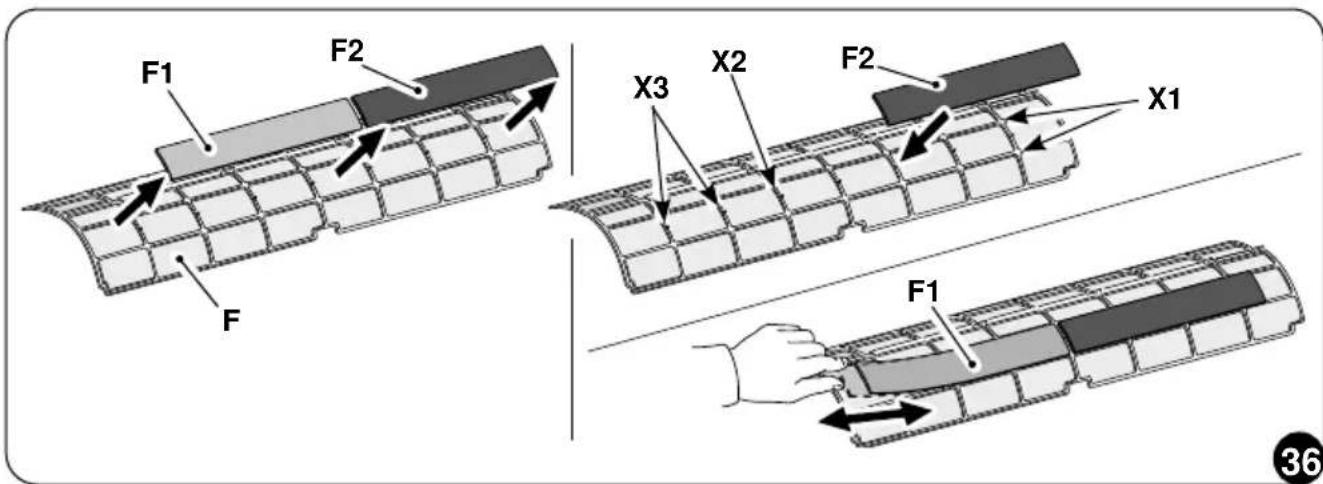

4.1.2 - Curătarea filtrului de aer....41

4.2 - ÎNTRETINERE....42

4.2.1 - Întreținere periodică....42

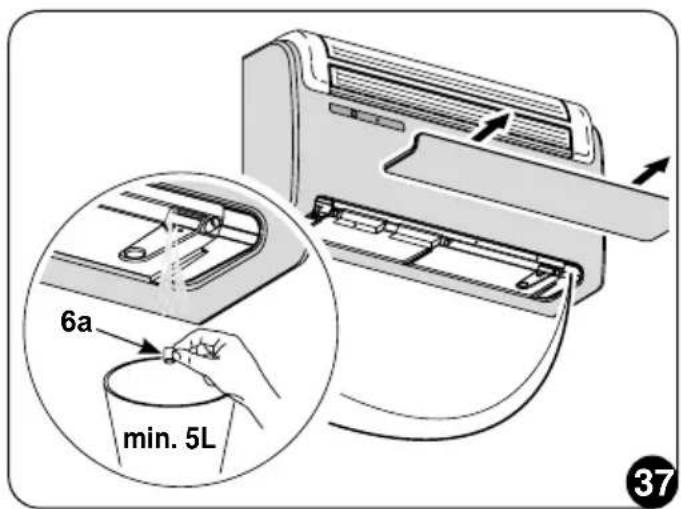

4.2.2 - Evacuarea apei de condens în caz de urgență ....42

4.3 - DIAGNOSTICARE, ALARME ŞI INCONVENIENTE 43

4.3.1 - Diagnosticarea inconvenientelor ....43
4.3.2 - Aspecte funcționale care nu trebuie interpretate ca inconveniente....44

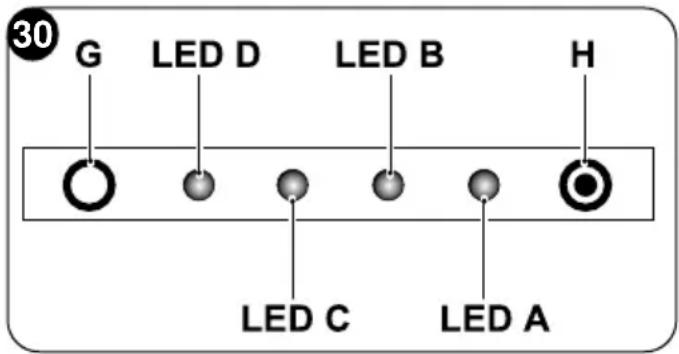

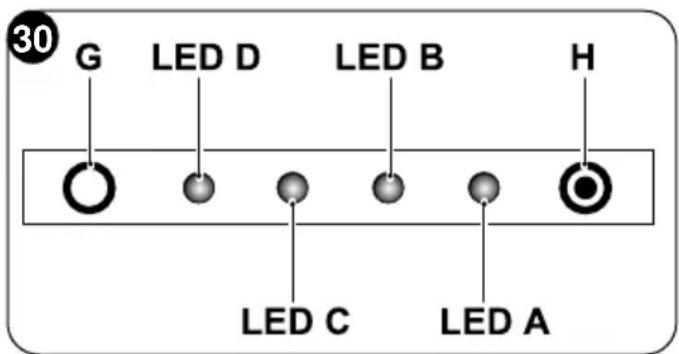

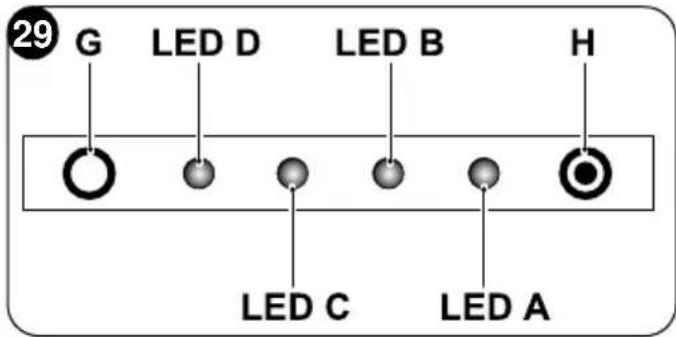

4.3.3 - Semnalări led consolă .... 44
4.3.4 - Alarme consolă....45
4.3.5 - Anomalii și soluții 46

DATE TEHNICE

CONDITII LIMITĂ DE FUNCȚIONARE	TEMPERATURĂ INTERIOARĂ	TEMPERATURA EXTERIOARĂ
Temperaturi maxime de funcționare în modul de răcire	DB 35°C - WB 24°C DB	43°C - WB 32°C
Temperaturi minime de funcționare în modul de răcire	DB 18°C DB -10°C
Temperaturi maxime de funcționare în modul de încălzire	DB 27°C DB 24°C -	WB 18°C
Temperaturi minime de funcționare în modul de încălzire	--- DB -15°C

ECIMNARE

Simbolul de pe produs sau de pe ambalaj indică faptul că produsul nu trebuie considerat deșeu menajer normal, ci trebuie dus la punctul de colectare specializat pentru reciclarea echipamentelor electrice și electronice. Efectuând eliminarea acestui produs în mod corespunzător, contribuiți la evitarea potențialelor consecințe negative pentru mediu și sănătate care ar putea rezulta din eliminarea necorespunzătoare a produsului. Pentru mai multe informații despre reciclarea acestui produs, contactați oficiul municipal, serviciul local de eliminare a deșeurilor sau magazinul de unde a fost achiziționat produsul. Această prevedere este valabilă numai în statele membre UE.

0 - INFORMATII GENERALE

În primul rând, dorim să vă multumim că ați decis să alegeți un aparat produs de compania noastră.

Document rezervat conform legii cu interzicerea reproducerii sau transmitterii către terți fără autorizarea explicită a companiei producătoare. Aparatele pot suferi actualizări și, prin urmare, pot avea caracteristici diferite de cele prezentate, fără a aduce un prejudiciu textelor cuprinse în acest manual.

0.1 - SIMBOLOGIE

Pictogramele prezentate în capitolul următor permit furnizarea rapidă și clară a informațiilor necesare pentru utilizarea corectă a aparatului în condiții de siguranță.

0.2 - PICTOGRAME EDITORIALE

Service

Marchează situațiile în care trebuie informat departamentul SERVICE al companiei:

SERVICIU DE'ASISTENȚĂ TEHNICĂ PENTRU CLIENTI

Index

Paragrafele precedate de acest simbol conțin informații și prescriptii foarte importante, în special în ceea ce privește siguranța.

Nerespectarea poate duce la:

• pericol pentru securitatea operatorilor
• pierderea garantiei contractuale
• declinarea răspunderii din partea companiei producătoare.

Mână ridicată

Marchează acțiuni care nu trebuie făcute sub nicio formă.

TENSIUNE ELECTRICĂ PERICULOASĂ

alează personalului în cauză că operațiunea descrisă prezintă, dacă nu este efectuată cu respectarea normelor de siguranță, riscul de a suferi un șoc electric.

PERICOL

Indică faptul că aparatul utilizează refrigerant inflamabil. Dacă refrigerantul se scurge și este expus la o sursă externă de aprindere, există riscul de incendiu.

PERICOL GENERIC

lează personalului în cauză că operațiunea descrisă prezintă, dacă nu este efectuată cu respectarea normelor de siguranță, riscul de a suferi daune fizice.

PERICOL DE CĂLDURĂ PUTERNICĂ

lează personalului în cauză că operațiunea descrisă prezintă, dacă nu este efectuată cu respectarea normelor de siguranță, riscul de a suferi arsuri cauzate de contactul cu componente la temperaturi ridicate.

NU ACOPERITI

Semnalează personalului în cauză că acoperirea aparatului este interzisă pentru a preveni supraîncălzirea.

ATENTIE

malează faptul că documentul de față trebuie citit cu atenție înainte de instalarea și/sau utilizarea aparatului.

ă faptul că acest document trebuie citit cu atenție înainte de orice operațiune de întreținere și/sau curățare.

ATENTIE

malează faptul că pot exista informații suplimentare în manualele atașate.

- Indică faptul că informațiile sunt disponibile în manualul de utilizare sau în manualul de instalare.

Indică faptul că personalul responsabil cu asistența trebuie să manipuleze aparatul în conformitate cu manualul de instalare.

0.3 - AVERTIZĂRI GENERALE

CÂND UTILIZATI ECHIPAMENTE ELECTRICE, RESPECTATI MEREU PRECAUTIILE DE SIGURANTĂ DE BAZĂ PENTRU A REDUCE RISCURILE DE INCENDIU, SOCURILE ELECTRICE ȘI VĂTĂMĂRILE PERSOANELOR, INCLUSIV URMĂTOARELE:

1. Document rezervat conform legii cu interzicerea reproducerii sau transmiterii către terți fără autorizarea explicită a companiei OLIMPIA SPLENDID. Aparatele pot suferi actualizări și, prin urmare, pot avea caracteristici diferite de cele prezentate, fără a aduce un prejudiciu textelor cuprinse în acest manual.
2. Citiți cu atenție manualul de față înainte de a efectua orice operațiune (instalare, întreținere, utilizare) și respectați cu strictețe ceea ce este descris în respectivele capitole.
3. Faceți cunoscute instrucțiunile de față întregului personal implicat în transportul și instalarea mașinii.
4. Compania producătoare nu își asumă responsabilitatea pentru daunele cauzate persoanelor sau lucrurilor ca urmare a nerespectării normelor conținute în manualul de față.
5. Compania producătoare își rezervă dreptul de a aduce modificări în orice moment la modelele sale, fără a schimba caracteristicile esențiale descrise în manualul de față.
6. Instalarea și întreținerea echipamentelor de aer condiționat precum acesta ar putea fi periculoase deoarece în interiorul acestor aparate există un gaz refrigerant sub presiune și componente electrice sub tensiune.
   Prin urmare, instalarea, prima pornire și fazele de întreținere ulterioare trebuie efectuate exclusiv de către personal autorizat și calificat.
7. Instalările efectuate fără respectarea avertismentelor furnizate în manualul de față și utilizarea fără respectarea limitelor de temperatură prescrise vor anula garanția.
8. Întreținerea ordinară a filtrelor, curățarea generală externă pot fi efectuate și de către utilizator, deoarece acestea nu implică operațiuni dificile sau periculoase.

9. În timpul montării și pentru fiecare operațiune de întreținere, este necesar să se respecte precauțiile menționate în manualul de față și pe etichetele aplicate pe interiorul aparatelor, precum și să se ia toate măsurile de precauție sugerate de bunul simț și de Reglementările de siguranță în vigoare la locul de instalare.

10. Este necesar să purtați întotdeauna mănuși și ochelari de protecție pentru a efectua intervenții pe partea cu agent refrigerant a aparatelor.

1. Aparatele de aer condiționat nu trebuie instalate în medii cu prezență de gaze inflamabile, gaze explozive, în medii foarte umede (spălătorii, sere, etc.), sau în încăperi în care există alte utilaje care generează o sursă puternică de căldură.

1. În cazul în care înlocuiti componentele, utilizati numai piese de schimb originale OLIMPIA SPLENDID.

1. IMPORTANT!

u a preveni orice risc de electrocutare, este esențial să deconectați ștecherul de la priză înainte de a efectua conexiuni electrice și orice operațiune de curățare și/sau întreținere pe aparate.

1. Fulgerele, maşinile din apropiere și telefoanele mobile pot cauza defectiuni. Deconectați electric unitatea timp de câteva secunde, apoi reporniti aparatul de aer condiționat.

1. În zilele ploioase, este indicat să deconectați sursa de alimentare electrică pentru a evita daune cauzate de fulgere.

1. Dacă unitatea ramâne nefolosită o perioadă îndelungată sau în camera cu aer conditionat nu se află nimeni, pentru a evita accidentele, este indicat să deconectați sursa de alimentare electrică.

1. Nu utilizati detergenti lichizi sau corozivi pentru curățarea unității, nu pulverizați apă sau alte lichide pe unitate deoarece acestea ar putea deteriora componentele din plastic sau ar putea chiar provoca șocuri electrice.

1. Nu udați unitatea și telecomanda. ot cauza scurtcircuite sau incendii.

1. În cazul unor anomalii de funcționare (de exemplu: zgomot anormal, miros neplăcut, fum, creștere anormală a temperaturii, scurgeri electrice, etc.) deconectați imediat sursa de alimentare electrică. Contactați dealerul local.

2. Nu lăsați aparatul de aer condiționat în funcțiune pe perioade lungi de timp dacă umiditatea este ridicată și ușile sau ferestrele sunt deschise. Umiditatea ar putea condensa și uda sau deteriora mobilierul.

3. Nu conectați sau deconectați ștecherul în timpul funcționării. Risc de incendiu sau șocuri electrice.

1. Nu atingeti (dacă este în funcțiune) produsul cu mâinile ude. de incendiu sau şocuri electrice.

1. Nu așezați încălzitorul sau alte echipamente lângă cablul de alimentare. Risc de incendiu sau șocuri electrice.

1. Aveți grijă ca apa să nu pătrundă în părțile electrice. utea provoca incendii, defectiuni ale produsului sau șocuri electrice.

1. Nu deschideți grila de intrare aer în timpul funcționării aparatului. Risc de rănire, şoc electric sau deteriorare a produsului.

1. Nu blocați intrarea sau ieșirea fluxului de aer; produsul ar putea fi deteriorat.

1. Nu introduceți degetele sau alte obiecte în orificiul de intrare sau de ieșire a aerului în timp ce aparatul este în funcțiune. Prezența unor piese ascuțite și în mișcare poate provoca răni.

2. Nu beti apa care iese din aparat.

Este neigienic și poate cauza probleme grave de sănătate.

1. În caz de scurgeri de gaz de la alte aparaturi, ventilați bine încăperea înainte de a utiliza aparatul de aer condiționat.

2. Nu demontați și nu faceti nicio modificare la aparatură.

3. Aerisiți bine camera dacă este utilizat împreună cu o sobă, etc.

4. Nu folositi aparatura pentru alte utilizări decât cele pentru care a fost proiectata.

5. Persoanele care lucrează sau intervin pe un circuit de răcire trebuie să fie în posesia unui certificat adecvat, eliberat de un organism de evaluare acreditat care să ateste competența de a manipula agentii refrigeranți în condiții de siguranță în conformitate cu o specificație de evaluare recunoscută de asociațiile de profil.

6. Nu eliberați gaz R32 în atmosferă. R32 este un gaz fluorurat cu efect de seră cu un Potențial de Încălzire Globală (GWP) = 675.

7. Aparatul descris în manualul de față respectă următoarele Reglementări Europene

• ECODESIGN 2009/125/EC, 206/2012/EU

- ENERGY LABELLING 2012/30/EU, 626/2011/EU și eventualele actualizări ulterioare.

0.4 - NOTE PRIVIND GAZELE FLUORURATE

• Acest aparat de aer condiționat contine gaze fluorurate.
  Pentru informații specifice despre tipul și cantitatea de gaz, consultați plăcuța cu date aplicată pe unitate.
• Operațiunile de instalare, asistență, întreținere și reparare a aparatului trebuie efectuate de către un tehnician autorizat.
• Operațiunile de dezinstalare și reciclare a produsului trebuie efectuate de către personal tehnic autorizat.
• Dacă în instalație este instalat un dispozitiv de detectare a scurgerilor, este necesar să controlați să nu existe scurgeri cel puțin o dată la 12 luni.
• Când se efectuează controale ca să nu existe scurgeri ale unității, se recomandă păstrarea unui jurnal detaliat al tuturor inspecțiilor.
• Înainte de a începe să lucrați pe aparat, este necesar să controlați zona din jurul aparatului pentru a vă asigura că nu există pericole de incendiu sau riscuri de combustie. Pentru a repara sistemul de refrigerare, trebuie luate următoarele măsuri de precauție înainte de a începe intervenția asupra sistemului.

ACEST PRODUS TREBUIE UTILIZAT NUMAI ÎN CONFORMITA-TE CU SPECIFICAȚIILE INDICATE ÎN MANUALUL DE FAȚĂ. ORICE UTILIZARE DIFERITĂ DE CEA SPECIFICATĂ POĂTE CAUZA VĂTĂMĂRI GRAVE. COMPANIA PRODUCĂTOARE NU ÎSI ASUMĂ RESPONSABILITATEA PENTRU DAUNELE CAUZATE PÉRSOANE LOR SAU LUCRURILOR CA URMARE A NERESPECTĂRII NORMELOR CONTINUTE ÎN MANUALUL DE FAȚĂ.

1. Este necesar să se delimiteze zona din jurul spațiului de lucru și să se evite lucrul în spații restrânse. Asigurați condiții de lucru sigure prin controlul materialelor inflamabile.

1. Întregul personal responsabil de întreținere și persoanele care lucrează în zona înconjurătoare trebuie să fié instruite cu privire la tipul de lucru care trebuie efectuat.

1. Zona TREBUIE controlată cu un detector de fluide frigorifice adecvat înainte și în timpul lucrului, astfel încât tehnicianul să fie conștient de atmosfere potențial inflamabile. Asigurați-vă că aparatul de detectare a scurgerilor este adecvat pentru folosirea

cu fluide frigorifice inflamabile și, prin urmare, că nu produce scântei și că este etanșat corespunzător sau sigur intrinsec.

1. Ar putea fi necesar ca detectoarele electronice de scurgeri să fie calibrate. Dacă este necesar, calibrati-le într-o zonă fără fluid frigorific.
2. Asigurati-vă că detectorul nu este o sursă potențială de combustie și că este potrivit pentru fluidul frigorific utilizat. Aparatura pentru detectare trebuie setată la un procent LFL al fluidului frigorific și trebuie calibrată pentru fluidul frigorific utilizat; trebuie confirmat procentul corespunzător de gaz (maximum 25%).
3. Dacă se suspectează o scurgere, toate flăcările libere trebuie eliminate. Dacă se constată o scurgere de fluid care necesită lipire, tot fluidul frigorific trebuie recuperat din sistem sau izolat (prin intermediul unor supape de închidere) într-o parte a sistemului departe de scurgere. După aceea purjați azotul fără oxigen (OFN) prin intermediul sistemului, atât înainte, cât și după procesul de lipire.

1. Dacă trebuie să efectuați o lucrare la cald pe aparat, TREBUIE să aveți la dispoziție un stingător cu pulbere sau CO2.

1. Pentru a efectua o lucrare care include expunerea tevilor care conțin sau au conținut un fluid frigorific inflamabil, NU folositii nicio sursă de combustie. Risc de incendiu sau de explozie!

2. Toate sursele de combustie (chiar și o țigară aprinsă) trebuie ținute departe de locul în care urmează să fie efectuate toate operațiunile în timpul cărora fluidul frigorific inflamabil ar putea fi eliberat în spațiul înconjurător.

3. Asigurați-vă că zona este ventilată corespunzător înainte de a interveni în interiorul sistemului; trebuie să existe un grad continuu de ventilatie.

4. NU utilizați mijloace pentru accelerarea procesului de dezghețare sau pentru curățare, cu excepția celor recomandate de producător.

5. Înainte de a efectua orice operațiune, controlați întotdeauna:

6. condensatoarele care trebuie să fie descărcate. Operatiunea trebuie efectuată în siguranță pentru a evita posibilitatea de a crea scântei;

7. să nu existe componente electrice sub tensiune și cablurile să nu fie expuse în timpul încărcării, recuperării sau purjării sistemului;

RO - 9

- să existe continuitate în legătura la pământ.

1. Toate sursele de alimentare electrică trebuie să fie deconectate de la aparatul pe care lucrați. Dacă este absolut necesar ca aparatul să aibă o sursă de alimentare electrică, trebuie pus în permanență în funcțiune un detector de scurgeri în punctul cel mai critic.

1. Asigurați-vă că garniturile și materialele de etanșare nu sunt deteriorate. Este posibil să apară atmosfere inflamabile.
2. Nu aplicați nicio sarcină inductivă sau capacitivă permanentă circuitului fără a vă asigura că acest lucru nu va depăși tensiunea și curentul permise pentru aparatul în uz. Aparatul de testare trebuie să aibă valori nominale corecte.

3. Verificați periodic uzura, coroziunea, presiunea excesivă, vibrațiile, marginile ascuțite sau orice alte efecte ambientale negative ale cablurilor.

4. Când se intervine în interiorul circuitului frigorific pentru a efectua reparații sau din orice alt motiv, trebuie respectate procedurile conventionale:

5. îndepărtați fluidul frigorific;

6. purjați circuitul cu un gaz inert;
7. evacuați;
8. purjați din nou cu gaz inert;

- deschideți circuitul prin tăiere sau lipire.

1. Încărcătura fluidului frigorific trebuie păstrată în cilindrii speciali din trusă.

Sistemul trebuie să fie „curățat” cu OFN pentru ca unitatea să fie sigură. Poate fi necesar să repetați acest proces de mai multe ori. NU folositi aer comprimat sau oxigen pentru această operațiune.

1. Cilindrii trebuie ținuți în poziție verticală. Utilizați numai cilindri adecvați pentru recuperarea fluidelor frigorifice. Cilindrii trebuie să aibă o supapă de limitare a presiunii și supape de închidere asociate în stare bună. Trebuie să fie disponibil și un set de cântare calibrate.

1. Tuburile trebuie să fie dotate cu fitinguri pentru deconectare și NU trebuie să prezinte scurgeri. Înainte de a utiliza mașina de recuperare, verificați dacă aceasta a fost întreținută corespunzător și dacă eventualele componentele electrice asociate sunt sigilate, pentru a preveni aprinderea în cazul unei scurgeri de fluid frigorific.

2. Asigurați-vă că sistemul de refrigerare este împământat înainte de a efectua reîncărcarea sistemului cu fluid frigorific. Etichetați sistemul

când încărcarea este completă. Acordați o atenție deosebită pentru a nu supraîncărca sistemul de refrigerare.

1. Înainte de a efectua reîncărcarea, sistemul trebuie supus la un test de presiune cu OFN și un test de scurgere la sfârșitul reîncărcării, înainte de punere în funcțiune. Este necesar să efectuați un test suplimentar de scurgere înainte de a părăsi locul.

2. Fluidul frigorific recuperat trebuie returnat furnizorului de fluid în cilindrul de recuperare corespunzător, întocmindu-se Nota de transfer al Deșeurilor corespunzătoare. NU amestecați fluide frigorifice în unitățile de recuperare și mai ales nu în cilindri.

3. În cazul în care compresoarele sau uleiurile acestora trebuie îndepărtate, asigurati-vă că au fost golite la un nivel acceptabil pentru a fi siguri că fluidul frigorific inflamabil nu rămâne în lubrifiant. Acest proces trebuie efectuat înainte de momentul în care compresorul trebuie restituit furnizorilor. Folosiți numai încălzirea electrică pe corpul compresorului pentru a accelera acest proces.
4. După finalizarea instalării, controlați să nu existe scurgeri de refrigerant (lichidul frigorific, dacă este expus la flacără, produce gaz toxic).

0.5 - FOLOSIRE PREVĂZUTĂ

• Aparatul de aer condiționat trebuie utilizat exclusiv pentru a produce aer cald sau rece (la alegere) cu unicul scop de a face temperatura ambientală confortabilă.
• Folosirea necorespunzătoare a aparaturilor (externă și internă) implicând eventuale daune cauzate persoanelor, lucrurilor sau animalelor exonerează OLIMPIA SPLENDID de orice răspundere.

0.6 - ZONE DE RISC

- Aparatele de aer condiționat nu trebuie instalate în medii cu prezență de gaze inflamabile, gaze explozive, în medii foarte umede (spălătorii, sere, etc.), sau în încăperi în care există alte utilaje care generează o sursă puternică de căldură, în apropiere de o sursă de apă sărată sau apă sulfuroasă.

- NU folosiți gaz, benzină sau alte lichide inflamabile în apropierea aparatului de aer condiționat.

RO - 11

- Aparatul de aer condiționat nu dispune de ventilator pentru introducerea aerului proaspăt din exterior în încăpere, schimbați aerul deschizând ușile și ferestrele.

- Instalați întotdeauna un întrerupător și prevedeți un circuit de alimentare special.

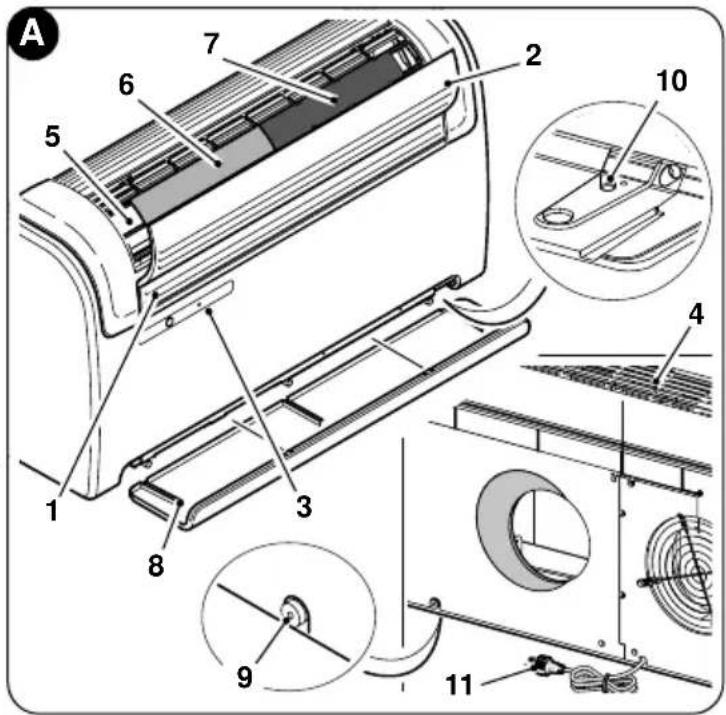

1 - DESCRIERE APARAT

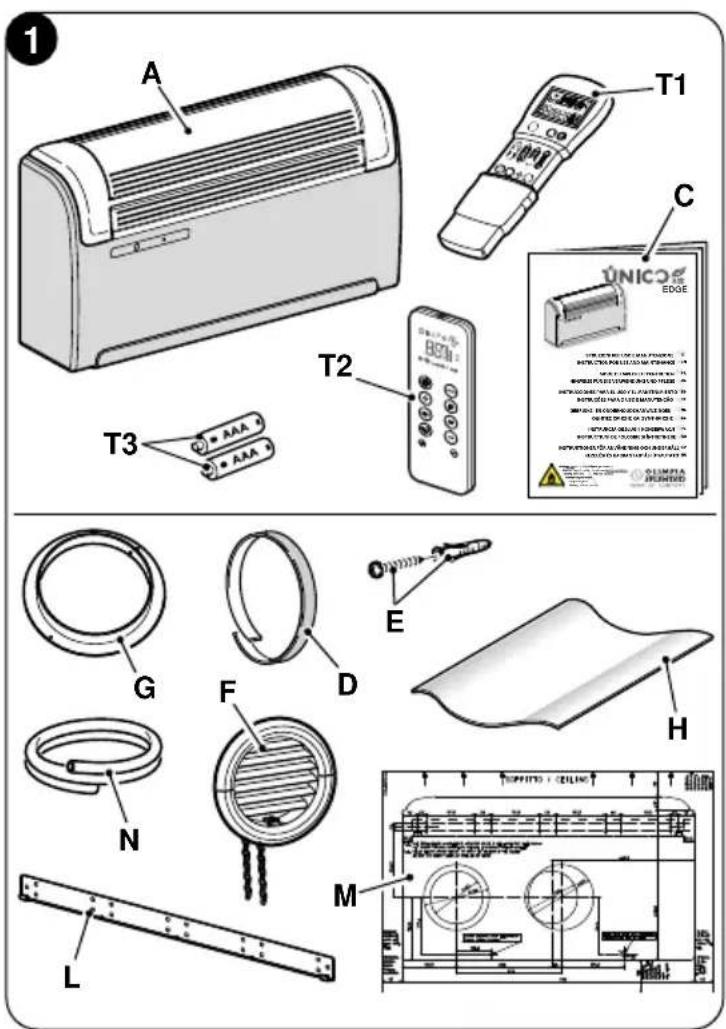

1.1 - LISTA COMPONENTELOR FURNIZATE

Unitățile care compun sistemul de aer condiționat sunt ambalate individual în ambalaje de carton. Pentru unitățile individuale, ambalajele pot fi transportate manual de către doi angajați sau încărcate pe un cărucior de transport, chiar și stivuite, pentru un număr maxim de trei pachete pentru unitatea interioară, sau individual pentru unitatea exterioară. Înainte de a trece la montare, asigurați-vă că le aveți pe toate la îndemână.

A. Aparat UNICO Edge R32

T1. Telecomandă*
T2. Telecomandă*
C. Manuale folosire și întreținere + garanție

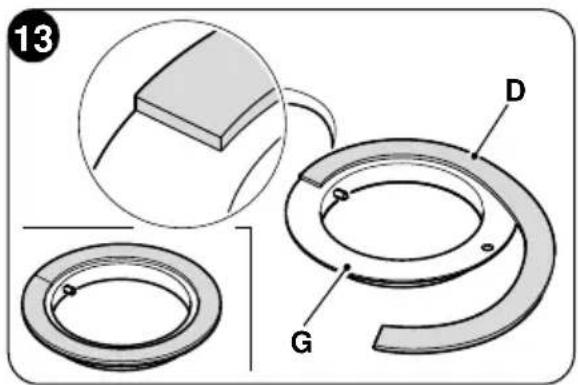

D. Bandă izolatoare adezivă (cantitate 2)
E. Kit şuruburi şi dibluri
F. Grilaje exterioare pentru intra- rea si ieşirea aerului, inclusiv lanțuri și kit pentru instalarea grilajelor (cantitate 2)
G. Flanşă interioară (cantitate 2)
H. Foaie pentru tuburi perete (cantitate 2)
L. Suport de fixare pe perete
M. Šablon de hârtie pentru efectuarea orificiilor.
N. Furtun evacuare condens

*Verificați modelul din dotare

Bateriile (T3) pentru telecomandă, cantitate 2 - tip AAA de 1.5V, sunt componente necesare dar nu sunt furnizate.

1.2 - DEPOZITARE

Depozitati pachetele în interior și ferite de agenții atmosferici, izolate de sol prin traverse sau paleți.

NU ÎNTOARCETI ŞI NU ASEZĂȚI AMBALAJUL ORIZONTAL.

1.3 - PRIMIRE ŞI DEZAMBALARE

Ambalajul este realizat din material adecvat și realizat de către personal specializat.

Unitățile se livrează complete și în stare perfectă, totuși, pentru a verifica calitatea serviciilor de transport, respectați următoarele avertismente:

a. La primirea ambalajelor, verificați dacă ambalajul este deteriorat, dacă da, retrageți marfa cu rezerve, producând dovezi fotografice și orice deteriorare aparentă.
b. Dezambalati verificând prezența componentelor individuale cu listele de ambalare.
c. Controlați ca niciuna dintre componente să nu fi fost deteriorată în timpul transportului; dacă este necesar, notificați expeditorul cu privire la orice deteriorare în termen de 3 zile de la primire prin scrisoare recomandată cu confirmare de primire, prezentând documentația fotografică.
d. Aveți grijă când dezambalați și instalați aparatura.

Piesele ascuțite pot provoca răni, acordați o atenție deosebită marginilor structurii și aripioarelor condensatorului și evaporatorului.

Nicio informatie privind daunele suferite nu poate fi luată în considerare după 3 zile de la livrare.

Pentru orice controversă, va fi competentă instanța din BRESCIA.

Păstrați ambalajul cel puțin pe durata perioadei de garanție, pentru eventualele expedieri către centrul de asistență în caz de reparație.

Eliminați componentele ambalajului conform reglementărilor în vigoare privind eliminarea deșeurilor.

1.4 - DESCRIERE COMPONENTE APARAT (fig.A)

1. Clapetă (Flap) evacuare aer
2. Clapetă admisie aer
3. Consolă de afişare a funcției și a alarmelor
4. Grilaj de aspirare aer
5. Filtre aer
6. Filtru purificator
7. Filtru cu cărbune activ
8. Protectie inferioară
9. Evacuare condens
10. Evacuare de urgentă condens
11. Cablu de alimentare

A 1 2 3 4 5 6 7 8 9 10 11

2 - INSTALARE

2.1 - MOD DE INSTALARE

Pentru a obține o instalare reușită și o performanță optimă de funcționare, urmați cu atenție indicațiile din manualul de față.

Nerespectarea normelor indicate care poate cauza defectarea aparaturilor, exonerează compania OLIMPIA SPLENDID de orice formă de garanție și de eventuale daune cauzate persoanelor, animalelor sau lucrurilor.

Este important ca instalația electrică să fie în conformitate cu normele, să respecte datele din fișa tehnică și să aibe o bună legatură la pământ.

2.2 - DIMENSIUNI ŞI CARACTERISTICI ALE ÎNCĂPERII UNDE SE INSTALEAZĂ APARATUL DE AER CONDIȚIONAT

• Înainte de instalarea aparatului de aer conditionat, este indispensabil să se calculeze încărcăturile termice pe timp de vară (și de iarnă în cazul modelelor cu pompă de caldură) corespunzătoare încăperii în cauză.
• Cu cât acest calcul este mai corect, cu atât produsul își va îndeplini pe deplin funcția.
• Pentru executarea calculelor, este necesar să se facă referire direct la reglementările în vigoare.

RO - 14

- Pentru aplicații deosebit de importante, vă recomandăm să contactați firme termotehnice specializate.

- Pe cât posibil, însă, este necesar să se înceerce limitarea încărcăturilor termice mai mari prin următoarele precauții. Este indicat ca ferestrele mari expuse la soare să aibă perdele interioare sau, mai bine, protecții exterioare (jaluzele, verande, folii reflectorizante, etc.). Încăperea cu aer condiționat trebuie să rămână închisă cât mai mult timp posibil.

- Evitați aprinderea farurilor cu halogen cu consum mare sau a altor aparaturi electrice care absorb multă energie (cuptoare, fiare de călcat cu abur, plite de gătit, etc.).

2.3 - ALEGEREA POZITIEI UNITĂTII

Pentru a obține cele mai bune performanțe de funcționare și pentru a evita defectiunile sau condițiile periculoase, poziția de instalare a unității interioare trebuie să îndeplinească următoarele cerințe:

a. Nu expuneti aparatul la surse de căldură sau de abur (fig. 3).
b. Asigurați-vă că spațiul din dreapta, din stânga este de cel puțin 60 mm, iar deasupra unității că este de cel puțin 80 mm (fig. 2).
c. Înălțimea de la podea a marginii inferioare a unității trebuie să fie de cel puțin 100 mm pentru instalarea pe perete jos. Distanța față de tavan, în cazul montării pe perete înalt, trebuie să fie de minim 80 mm (fig. 2).
d. Peretele pe care urmează să fie fixată unitatea interioară trebuie să fie stabil, robust si adecvat pentru a sustine greutatea.
e. Trebuie să se poată lăsa un spațiu în jurul unității necesar pentru eventuale operațiuni de întreținere.

2 min 60mm min 80mm min 60mm min 100mm

RO - 15

f. Nu trebuie să existe obstacole pentru libera circulație a aerului atât în partea superioară de aspirare (draperii, plante, mobilier), cât și pe cea frontală de ieșire a aerului; acest lucru ar putea cauza turbulențe de natură să împiedice funcționarea corectă a aparatului (fig. 3).

g. Nu pulverizați apă sau alte lichide de orice fel direct pe aparat (fig. 3).

h. Aparatul nu trebuie să fie într-o pozitie astfel încât fluxul de aer să fie îndreptat direct către persoanele din apropiere (fig. 3).

i. Nu forțați niciodată deschiderea aripioarei de evacuare aer (fig. 3).

I. Nu aşezati sticle, conserve, haine, flori sau orice alt obiect pe grilajul de aspirare aer (fig. 3).

m. Nu instalați aparatul de aer condiționat direct deasupra unui aparat electrocasnic (televizor, radio, frigider, etc.) sau deasupra unei surse de căldură (fig. 3).

Pozitia de instalare trebuie aleasă aproape de un perete care comunică cu exteriorul.

Odată identificată poziția corectă de instalare, conform criteriilor expuse mai sus, este necesar să se verifice ca în punctele în care s-a hotărât efectuarea orificiilor să nu existe structuri sau instalații (grinzi, stâlpi, conducte hidraulice, cabluri electrice, etc.) care împiedică efectuarea orificiilor necesare pentru instalare.

Controlați încă o dată să nu existe obstacole în calea liberei circulații a aerului prin orificiile care se vor efectua (plante și frunzișul aferent, tipci pentru acoperire, obloane, zăbrele sau grilaje prea dense etc.).

2.4 - MONTAREA UNITĂȚII

Lungimea maximă admisă pentru tuburi este de 1 m, tuburile trebuie să fie netede la interior, nu se pot face coturi.

Este necesar să se folosească grilajele furnizate sau grilaje care au aceleași caracteristici.

2.4.1 - Perforarea peretelui

Pentru a funcționa, unitatea necesită efectuarea a două orificii în perete, poziționate așa cum este indicat în șablonul de perforare; orificiile trebuie să aibă un diametru de 162 mm.

- Se poate instala unitatea UNICO EDGE în locul unei unități UNICO SKY sau UNICO STAR fără a modifica orificiile existente, cu excepția orificiului mic pentru evacuarea condensului. În acest caz, pentru a nu afecta funcționarea, îndepărtați materialul izolator care ar putea fi prezent în orificiul de evacuare a aerului.Și suporturile de fixare necesită o nouă perforare.

- Perforarea peretelui trebuie efectuată cu echipamente adecvate care să faciliteze lucrul și să evite daune sau deranjarea excesivă a clientului.

Cele mai bune instrumente pentru efectuarea orificiilor cu diametru mare pe pereți sunt burghiele speciale (numite „burghii cu carotă”) cu cuplu mare de răsucire și viteză de rotație reglabilă în funcție de diametrul orificiului care trebuie efectuat.

- Pentru a evita răspândirea unor cantități mari de praf și resturi în mediu, „burghiile cu carotă” pot fi cuplate la sisteme de aspirare constând în esență dintr-un aspirator care trebuie conectat la un accesoriu (cum ar fi o ventuză) de amplasat aproape de vârful unde se efectuează perforarea.

- Pentru a efectua perforarea, procedați după cum urmează:

- Aşezati şablonul de perforare (M) furnizat pe perete respectând distanțele minime față de tavan, podea și peretii laterali indicate pe şablonul propriu-zis care poate fi ținut în poziție corectă cu bandă adezivă (Y) (fig. 4).

- Utilizând un burghiu mic sau o sulă, trasați cu atenție centrul diferitelor orificii care trebuie efectuate înainte de a le face (fig.4).

- Utilizând un burghiu cu carotă cu diametru de cel puțin 202 mm (sau de 162 mm), efectuați cele două orificii pentru intrarea și ieșirea aerului.

Orificiile trebuie efectuate cu o ușoară înclinare în jos pentru a preveni pătrunderea apei din conducte (fig.5).

Cea mai mare parte a materialului îndepărtat este expulzat spre exterior, de aceea este necesar să vă asigurați că atunci când cade, nu lovește persoanele și obiectele de dedesubt. Pentru a evita pe cât posibil spargerea tencuielii exterioare, este necesar să se procedeze cu mare prudentă la executarea părții finale a orificiului prin slăbirea ușoară a presiunii exercitate asupra burghiului cu carotă.

- Efectuați orificiile marcate anterior, pentru diblurile corespunzătoare suporturilor de fixare (fig. 6).

Efectuați o examinare atentă a caracteristicilor și consistenței peretelui pentru o eventuală alegere a diblurilor specifice pentru situații particulare.

Producătorul nu poate fi considerat responsabil pentru nicio subestimare a consistenței structurale a fixării pregătite de instalator. Vă invităm, așadar, să acordați cea mai mare atenție acestei operațiuni care, dacă este executată necorespunzător, poate provoca daune foarte grave persoanelor și bunurilor.

- În cazul aparatelor cu pompă de căldură pentru care nu a fost pregătită o scurgere a condensului încorporată în perete (a se vedea paragraful 2.4.2), trebuie făcut un orificiu traversant în poziția indicată pe şablonul de perforare pentru a permite scurgerea condensului.

2.4.2 - Pregătirea scurgerii condensului

- Pentru maşinile cu pompe de căldură, tubul de evacuare condens (fig. 1 - ref. N) (furnizat) trebuie conectat la aparatul de aer condiționat pentru a fi introdusă în racordul corespunzător (A). Înainte de a introduce tubul de evacuare condens, scoateți capacul (B) (fig. 7). O supapă solenoidă asigură scurgerea condensului din tava internă atunci când se atinge nivelul maxim.

- Pentru maşinile numai cu răcire, este necesară conectarea tubului de evacua-re a condensului în cazul în care se are în vedere funcționarea cu temperaturi exterioare scăzute (sub 23°C).

- Scurgerea are loc prin intermediul gravitației. Din acest motiv, este indispensabil ca linia de scurgere să aibă o pantă minimă în fiecare punct de cel puțin 3%. Tubul de utilizat poate fi rigid sau flexibi cu un diametru interior minim de 16 mm

- În cazul în care conducta se varsă într-un sistem de canalizare, trebuie efectuat un sifon înainte ca respectiva conductă să fie introdusă în scurgerea principală. Sifonul trebuie să fie la cel puțin 300 mm sub orificiul de admisie al aparatului (fig.8).

7 A B N

8 min 300mm

RO - 19

• Dacă conducta de scurgere se scurge într-un recipient (rezervor sau alt fel de recipient), evitați ca respectivul recipient să fie închis ermetic și mai ales ca tubul de scurgere să rămână scufundat în apă (a se vedea fig.9).
• Orificiul (J) pentru trecerea tubului de condens trebuie să aibă întotdeauna o pantă spre exterior (a se vedea fig.10).

Pozitia exactă în care trebuie plasat orificiul de admisie al tubului în raport cu mașina este definită pe şablonul de perforare.

9

Aveți grijă în acest caz ca apa evacuată să nu provoace daune sau inconveniente lucrurilor sau persoanelor. În timpul iernii, această apă poate provoca formarea de foi de gheata în exterior.

10

Când conectați evacuarea condensului, acordați o atenție deosebită ca să nu striviți furtunul de cauciuc.

În cazul funcționării pe timp de iarnă cu temperaturi egale sau sub 0° C, pentru a asigura evacuarea, asigurati-vă că tubul de evacuare condens este protejat împotriva înghețului.

În cazul funcționării prelungite pe timp de iarnă, cu temperaturi sub -5°C, instalați setul optional de încălzire bazin.

2.4.3 - Montarea conductelor de aer și a grilajelor exterioare

- După efectuarea orificiilor (cu burghiul cu carotă), introduceti în acestea foia de plastic (H) furnizată împreună cu aparatul de aer condiționat (fig. 11). Foaia (H) este pregătită pentru orificiile de 202 mm. Pentru orificiile de 162 mm trebuie să tăiați din foaie o portiune de 130 mm pe latura lungă (fig. 11).

Lungimea foilor trebuie să fie cu 65 mm mai mică decât cea a peretelui.

RO - 20

11 130 mm H Ø162/202 mm

- Rulați foaia (H) și introduceți-o în orificiu, acordând atenție liniei de îmbinare care trebuie întotdeauna poziționată în sus (fig.11).

Pentru a tăia tubul (H), e suficient să utilizati un cutter normal (figurile 11 - 12).

Pentru a poziționa grilajele externe, procedați după cum urmează:

a. Aplicați garnitura (D) pe flanșele de perete (G) astfel încât să coincidă cu marginea exterioară a flanșei, după cum se arată în figura 13.

b. Fixați cele două flanșe cu 2 dibluri cu diametrul de 6 mm cu cele două orificii de fixare în poziție orizontală (figurile 14 - 15 - 16).

13 D G

14 G

15 Ø6mm

16 G

RO - 21

c. Introduceți ochiul mic cu tijă lungă al arcului pe pivotul capacului (pe ambele componente) (fig.17).
d. Introduceți cele două capace (cu arc) din partea din anterioară a grilajului exterior pe cele două lăcașuri ale acestuia, trăgând până se fixează (fig.18) apoi legați cele două lanțuri de ochiul mare al arcului.
e. Prindeți cu o mână cele două lanțuri legate la grilaj;
f. Îndoiti grilajele exterioare, strângându-le cu mâna liberă în partea pliabilă și introducând degetele în interiorul aripioarelor individuale (fig.19).
g. Introduceți brațul în tub până când grilajul iese complet în exterior.
h. Lăsați grilajul să se redeschidă, având grijă să țineți degetele în interiorul aripioarelor.
i. Rotiți grilajul până când aripioarele sunt orizontale și cu înclinarea în jos.
I. Trageți lanțul prin tensionarea arcului, apoi agățați inelul lanțului de pivotul flanșei interioare trecere tuburi (fig. 20).
m. Tăiați ochiurile de lant rămase în plus cu un clește.

Folositi numai grilajele din furnizate (F) sau grilaje care au aceleași caracteristici.

2.4.4 -Pregătire orificii pe mașină

În cazul utilizării tuburilor de 162 mm, operațiunea de decupare a unei părți din protecția posterioară nu trebuie să fie efectuată.

17

18 F F

În cazul utilizării orificiilor cu ∅ 202 mm procedați după cum urmează:

a. Cu ajutorul unui cleşte rupeți partea pre-decupată a protectiei posterioare (fig. 21-A).
b. Apoi rotiți înainte și înapoi partea de decupat, cu mâna, până când se desprinde partea pre-decupată de utilizat (fig. 21-B).
c. Tăiați cu un cutter eventualul material izolator în exces rămas în interiorul orificiului (fig. 21-B).

2.4.5 - Pozitionarea aparatului pe suporturile de fixare

Actionând pe cele două orificii realizate anterior (a se vedea fig. 6), fixați suporturile de susținere (L) pe perete utilizând şuruburile diblurilor (E) furnizate (fig. 22).

După ce ați controlat:

că suporturile de fixare sunt bine prinse de perete, că au fost pregătite amenajările pentru racordarea electrică și evacuarea condensului (dacă este necesar),

22 L E E

este posibil să cuplați aparatul de aer condiționat.

Ridicați aparatul de aer condiționat ținându-l de părțile laterale ale bazei inferioare și fixați-l pe suport (L) (fig. 23).

Pentru a facilita operațiunea de agățare, înclinați ușor partea inferioară a aparatului spre dvs

- Operatiunile de racordare electrică și de fixare a scurgerii condensului trebuie efectuate cu aparatul distanțat de perete prin intermediul unei pene de lemn sau unui alt obiect similar (a se vedea fig. 24).

- La sfârșitul lucrărilor, verificați cu atenție să nu existe crăpături în spatele aparatului (garnitura izolatoare trebuie să adere bine la perete) în special în zona conductelor de intrare și ieșire a aerului.

2.4.6 - Conexiune electrică

Aparatul este echipat cu un cablu de alimentare cu priză (conexiune de tip Y). În cazul în care utilizati o priză în apropierea aparatului, tot ce trebuie să faceți este să introduceți ștecherul.

Înainte de a conecta aparatul de aer condiționat, asigurați-vă că: lorile tensiunii și frecventei de alimentare sunt conforme cu specificațiile de pe plăcuța aparatului.

• Linia de alimentare este echipată cu o legătură eficace la pământ și este dimensionată corect pentru absorbția maximă a aparatului de aer condiționat (secțiune minimă cabluri egală cu 1,5mm2).
• Echipamentul este alimentat exclusiv prin intermediul unei prize compatibile cu stecherul furnizat.

O eventuală înlocuire a cablului de alimentare trebuie efectuată exclusiv de serviciul de asistență autorizat sau de către personal cu calificare similară.

În rețeaua de alimentare a aparatului trebuie prevăzut un dispozitiv de deconectare omnipolar adecvat, în conformitate cu regulile naționale de instalare. În orice caz, este necesar să verificați ca sursa de alimentare electrică să aibă împământare eficientă și protecții adecvate împotriva suprasarcinilor și/sau scurtcircuitelor (se recomandă folosirea unei siguranțe cu acțiune întârziată de tip 10 AT sau a altor dispozitive cu funcții echivalente).

RO - 24

Pentru a înlocui cablul de alimentare, procedați după cum urmează:

a. Îndepărtați protecția inferioară (cu încastrare) (A) (fig. 25).

b. Îndepărtați protecția inferioară (cu încastrare) (B) (fig. 25).

c. Deşurubați cele 6 şuruburi care blochează protectia frontală (fig. 26).

d. Îndepărtati protectia frontală (C) (fig. 27) și scoateți capacul cutiei electrice (D) (fig. 27).

e. Deşurubați borna de prindere cablu (E) (fig. 27) și deşurubați şuruburile de blocare a cablului din blocul terminal (F) (fig. 27).

f. Îndepărtați cablul existent și introduceti noul cablu urmând acelasi traseu.

g. Scoateți pana de lemn de pe spatele aparatului.

h. Blocați cei trei poli ai cablului în blocul terminal și strângeti şuruburile (F) (fig. 27).

i. Fixați cablul cu clema (E) (fig. 27).

I. Închideti protecția cartelei (D) (fig. 27).

m. Repuneti protecția frontală a aparatului cu cele șase șuruburi.

n. Repuneți cele două protecții (superioară și inferioară) prin încastrare.

25 B A

26

Unitatea poate fi instalată atât înpartea joasă a peretelui (adiacent podelei), cât și în partea înaltă a peretelui (adiacent tavanului).

Pentru a optimiza distribuția aerului și confortul, direcția fluxului de aer poate fi modificată schimbând poziția clapetei de evacuare a aerului.

RO - 25

2.5.1 - Configurația părții electronice pentru instalare perete jos sau

perete înalt

Procedați după cum urmează (a se vedea fig. 28)

28 P1

a. Deschideți cu delicatețe clapeta și desprindeți-o din punctele sale de fixare laterale și centrale pe deflectoare.
b. Scoateți tija (P1) și rotiți clapeta 180°.
c. Introduceți tija (P1) pe latura dreaptă a clapetei.
d. Remontați clapeta introducând tija (P1) în orificiul inferior prezent în dreapta deschiderii (P2) și introduceți în orificiul inferior prezent în stânga deschiderii tija care există deja în aparat.

Configurația pe un perete înalt comportă, în modul de încălzire, o corecție automată a temperaturii mediului de 3°C.

Pentru o functionare corectă, la fiecare modificare a configuratiei clapetei de evacuare a aerului trebuie să se efectueze o modificare aferentă a configuratiei electronice.

După ce s-au efectuat operațiunile mecanice de schimbare a clapetei de evacuare a aerului trebuie să se configureze partea electronică de control al aparatului (vezi fig.29):

a. Conectați rețeaua de alimentare cu energie electrică.
b. Asigurati-vă că aparatul este în stand-by, LED-ul A aprins.
c. Tineți apăsat pe butonul de reset H până la emiterea unui semnal sonor.
d. CONFIGURAȚIE PE PERETE ÎNALT: apăsați și țineți apăsat din nou butonul H până la aprinderea LED-ului C (galben).

CONFIGURAȚIE PODEA: apăsați și țineți apăsat din nou butonul H până la aprinderea LED-ului B (verde).

e. Eliberați butonul display H și așteptați câteva secunde până la restabilirea configurației stand-by, LED A aprins.

3 - FOLOSIRE

3.1 - AVERTIZĂRI

Instalarea și racordarea electrică a aparatului trebuie efectuate de către personal specializat în posesia cerințelor prevăzute de lege.

RO - 26

Instrucțiunile de instalare sunt cuprinse în paragraful corespunzător al manualului de față.

Niciun obiect sau obstacol structural (mobilier, perdele, plante, frunziș, obloane, etc.) nu trebuie să obstrucționeze fluxul normal de aer atât din grilajele interne, cât și din cele externe.

- Nu vă sprijiniți niciodată sau, mai rău, nu vă așezați niciodată pe corpul aparatului de aer condiționat pentru a evita deteriorarea gravă a părților externe.

• Nu mișcați manual clapeta de ieșire a aerului. Pentru a face acest lucru, utilizati întotdeauna telecomanda.
• În cazul unor scurgeri de apă din aparat, este necesar să îl opritii imediat și să deconectați sursa de alimentare electrică. Sunații la cel mai apropiat centru de asistență autorizat.
• În timpul funcționării în faza de încălzire, aparatul de aer conditionat îndepărtează periodic gheata care se poate forma pe bateria externă. În această situație, mașina continuă să funcționeze, dar nu trimite aer cald în încăpere. Faza de dezghețare poate dura de la 3 minute până la maximum 10 minute.
• Curățați regulat filtrul de aer după cum este descris în paragraful corespunzător (4.1.2).

Aparatul nu trebuie instalat în încăperi în care se formează gaze explozive sau în care există condiții de umiditate și temperatură în afara limitelor maxime definite în manualul de instalare.

3.2 - DESCRIEREA CONSOLEI DE SEMNALIZARE

În partea dreaptă sus a aparatului există butoane și leduri ale căror funcții sunt descrise în paragraful (4.3.3).

3.3 - FOLOSIREA TELECOMENZII

Telecomanda livrată cu aparatul de aer condiționat este instrumentul care vă permite să utilizați aparatura în modul cel mai confortabil. Este un instrument care trebuie manevrat cu grijă și în special:

• Evitați să îl udați (nu trebuie curățat cu apă sau expus la intemperii).
• Evitați căderea sau impactul violent.

T1 T2

RO - 27

- Evitați expunerea directă la razele soarelui.

- Telecomanda funcționează cu tehnologie cu infraroșu.

- In timpul folosirii, nu plasati obstacole între telecomandă și aparatul de aer condiționat.

- Dacă în încăpere sunt utilizate alte dispositive echipate cu telecomandă (TV, grupuri stereo, etc...), pot apărea interferențe care pot cauza pierderea semnalului transmis.

• Lămpile electronice și fluorescente pot interfera cu transmisiile dintre telecomandă și aparatul de aer condiționat.
• Scoateți bateriile de alimentare dacă telecomanda nu este utilizată o perioadă lungă de timp.
• Display-ul telecomenzii se stinge după câteva secunde de neutilizare, pentru a-l reactiva apăsați orice buton.

3.3.1 - Introducerea bateriilor (fig. 31)

Pentru a introduce corect bateriile:

a. Scoateți capacul din spațiul unde se află bateriile.
b. Introduceți bateriile în spațiul cores-punzător, acordând atenție polarității indicate.

Respectați cu strictețe polaritățile indicate în partea de jos a spațiului unde se află bateriile.

c. Închideți capacul corect.

3.3.2 - Înlocuirea bateriilor

Bateriile trebuie schimbate atunci când display-ul telecomenzii nu mai apare clar sau când nu mai modifică setările aparatului de aer condiționat.

Utilizați întotdeauna baterii noi și înlocuiti ambele baterii. Utilizarea de baterii vechi sau de tipuri diferite poate cauza defectarea telecomenzii.

Telecomanda folosește două baterii alcaline uscate de 1,5V (tip AAA.LR03) (fig. 31).

31 T1 T2

RO - 28

După înlocuirea bateriilor, reglați ceasul telecomenzii.

Odată descărcate, ambele baterii trebuie înlocuite și eliminate în centrele de colectare adecvate sau conform reglementărilor locale.

- Dacă nu utilizați telecomanda timp de câteva săptămâni sau chiar mai mult, scoateți bateriile.

Eventualele scurgeri ale bateriilor ar putea deteriora telecomanda.

- Durata medie de viață a bateriilor, la utilizare normală, este de aproximativ șase luni. Înlocuiti bateriile când nu mai auziți „bip-ul” de primire a comenzii de la unitatea interioară sau dacă indicatorul de transmisie de pe telecomandă nu se aprinde.

Nu reîncărcați sau demontați bateriile. Nu aruncați bateriile în foc. Pot arde sau exploda.

Dacă lichidul din baterii cade pe piele sau pe haine, spălați-le cu grijă cu apă curată. Nu utilizați telecomanda cu baterii care au avut scurgeri. Substanțele chimice conținute în baterii pot provoca arsuri sau alte pericole pentru sănătate.

3.3.3 - Pozitia telecomenzii

- Tineți telecomanda într-o poziție din care semnalul să poată ajunge la receptorul aparatului (distanță maximă circa 8 metri - cu bateriile încărcate) (fig. 32).

Prezența obstacolelor (mobilier, perdele, pereți, etc.) între telecomandă și aparat reduce raza de acțiune a telecomenzii.

32 ~8m

3.4 - DESCRIEREA TELECOMENZII

Telecomanda este interfața dintre utilizator și aparatul de aer condiționat și, prin urmare, este foarte important să cunoașteți fiecare funcție, folosirea diferitelor comenzi și simbolurile afișate.

3.4.1 - Descrierea butoanelor telecomenzii (Fig. 38-39)

B1 Activarea/dezactivarea (Stand-by) unității
B2 Buton mod ECONOMY/ECO
B3 Buton mod bunăstare nocturnă (SILENT)
B4 Selectare mod de functionare - răcire > încălzire > ventilație > dezumidificare > automat
B5 B5 Creştere/reducere viteză ventilator
B6 B6 setare ceas/programare
B7 Creștere/reducere temperatură dorită/ceas/programare
B8 Activare/dezactivare funcție oscilație a clapetei de ieșire aer
B9 Activare/dezactivare sistem de schimb aer B9 FREE COOLING (nu este disponibil pentru acest model)
B10 Buton RESET
B11 Activare/dezactivare programe
B12 Selectare unitate de temperatură dorită °C / °F prin apăsarea simultană a butoanelor B7

T1 AUTO AUTO ECO 1 0 8828 2 0 B1 B5 B4 B9 B8 B2 B3 B6 B7 B11 B10 38

T2 OFF 12 ON 80°8n 80°80 A eco B1 MODE B4 B5 + B7 B12 B3 - ECO B2 B8 SET TIMER B6 TIMER B11

3.4.2 - Descrierea display-ului telecomenzii (Fig. 40-41)

D1 Indicarea vitezei ventilatorului sau a modului acestuia de funcționare automat (AUTO)
D2 Mod încălzire
D3 Mod răcire
D4 Mod dezumidificare
D5 Functie schimbare aer (nu este disponibilă pentru acest model)
D6 Functie nocturnă (SILENT)
D7 Functie automată
D8 Program 1
D9 Program 2
D10 Indicator temperatură/ceas
D11 Functie ECO activată
D12 Viteză de ventilație minimă - medie - maximă
D13 Transmiterea comenzii în curs
D14 Setare timp oprire program
D15 B6 setare ceas/program
D16 Setare timp pornire program
D17 Semnalare baterie descărcată
D18 Timer minute
D19 Temperatură dorită/ceas/programare

T1 D1 D3 D2 D4 D6 AUTO AUTO ECO D7 D8 1 8828 H D9 2 M D10 40

T2 D3 D13 D8 D15 D14D7D4 OFF 1 ON 2 D9 D16 D10 D17 D18 D2 D19 88°8n 88°8n D6 A eco D12 D11 41

3.5 - DESCRIEREA FUNCTIILOR APARATULUI DE AER CONDIȚIONAT

3.5.1 - Pornire generală și gestionarea funcționării

- Telecomanda face posibilă gestionarea instalatiei.

Pentru a transmite comenzile către aparatul de aer condiționat, partea anterioară a telecomenzii trebuie să fie întoarsă spre consola aparatului.

Primirea comenzii emise este confirmată de emiterea unui semnal acustic.

- Distanța maximă de la care pot fi primite comenzi este de aproximativ 8 metri (cu bateriile încărcate).

3.5.2 - Buton ECO

- Apăsând butonul B2 de pe telecomandă, se activează funcția de economisire a energiei prin optimizarea automată a funcțiilor mașinii, pe display apare simbolul D11.

3.5.3 - Pornirea/Oprirea aparatului

- Apăsați butonul B1 de pe telecomandă pentru a activa sau dezactiva (stand-by) aparatul de aer condiționat.

Sistemul de control al unității este echipat cu o memorie, astfel încât setările nu se vor pierde atunci când respectivul aparatul se oprește.

În cazul opririi prelungite a aparatului, acesta trebuie dezactivat prin deconectarea întrerupătorului general sau scoțând ștecherul din priză.

3.5.4 - Funcționare în mod „Răcire”

• Folosind acest mod, aparatul dezumidifică și răcește încăperea.
• Pentru a activa acest mod, apăsați butonul B4 de pe telecomandă de mai multe ori până când pe display apare simbolul D3.
• În acest mod de funcționare este posibil să setați temperatura dorită și viteza ventilatorului.

După trei minute (ca timp maxim) de la activarea acestui mod de funcționare, compresorul pornește și aparatul începe să elibereze aer rece.

- Pornirea compresorului este indicată de aprinderea LED-ului B (verde) aflat pe consolă (fig.30).

3.5.5 - Functionare numai în mod „Dezumidificare”

- Folosind acest mod, aparatul dezumidifică încăperea.

Activarea acestei funcții este, așadar, deosebit de utilă în sezonul mediu, adică în acele zile (cum ar fi zilele ploioase) în care temperatura este în general plăcută, dar umiditatea excesivă face să se simtă o anumită senzație de disconfort.

• În acest mod, atât setarea temperaturii ambientale, cât și setarea vitezei ventilatorului sunt ignoreate, corespunzând întotdeauna cu valoarea minimă.
• Ca atare, toate indicațiile de temperatură și viteză a ventilatorului dispar de pe display-ul telecomenzii (fig.40-41).
• Pentru a activa acest mod, apăsați butonul B4 de pe telecomandă de mai multe ori până când pe display apare simbolul D4 și simbolul de ventilație automată D1.
• Cu acest mod este normal ca aparatul să funcționeze intermitent.

3.5.6 - Funcționare numai în mod „Ventilație”

• Folosind acest mod, aparatul nu exercită nicio acțiune nici asupra temperaturii, nici asupra umidității aerului din încăpere.
• Pentru a activa acest mod, apăsați butonul B4 de pe telecomandă de mai multe ori până când pe display apare simbolul de ventilație automată D1.

3.5.7 - Funcționare în mod „Bunăstare”(Automat)

• În acest mod, în funcție de temperatura internă a încăperii și de temperatura dorită setată, temperatura instalației și viteza ventilatorului sunt reglate automat (cu excepția funcționării în mod „dezumidificare”).
• Pentru a activa acest mod, apăsați butonul B4 de pe telecomandă de mai multe ori până când pe display apare simbolul D7.

3.5.8 - Funcționare în mod „Încălzire” (numai pentru modelele cu pompă de căldură)

- Folosind acest mod, aparatul încălzește mediul.

Această funcție este disponibilă numai pentru modelele cu pompă de căldură (HP).

• Pentru a activa acest mod, apăsați butonul B4 de pe telecomandă de mai multe ori până când pe display apare simbolul D2.
• În acest mod de funcționare este posibil să setați temperatura dorită și viteza ventilatorului. După trei minute (ca timp maxim) de la activarea acestui mod de funcționare, compresorul pornește și aparatul începe să elibereze căldură.

- Pornirea compresorului este indicată de aprinderea LED-ului B (verde) aflat pe consolă (fig.30).

Aparatul de aer conditionat efectuează periodic dezghețarea bateriei. Pe toata durata acestei faze, aparatul de aer condiționat nu trimite aer cald în încăpere, chiar dacă diferitele organe interne rămân pornite, cu exceptia ventilatorului de aer ambiental.

Când temperaturile exterioare sunt scăzute, pot exista întârzieri în trecerea de la viteza minimă la viteza medie sau maximă din momentul transmitterii semnalului cu telecomanda. Întârzieri similare pot apărea la activarea oscilației deflectorului mobil. După ce unitatea se opritește, ventilatorul intern continuă să funcționeze câteva secunde, după care se oprește și ambele clapete de aer se închid.

3.5.9 - Controlul direcției fluxului de aer

• Apăsați butonul B9 de pe telecomandă pentru a activa/dezactiva oscilația continuă a deflectorului mobil de ieșire aer (1).
• Când este activată oscilația continuă, o apăsare suplimentară a butonului B9 vă permite să blocați deflectorul pentru a obține direcția verticală dorită pentru fluxul de aer.

oziția deflectorului mobil nu trebuie niciodată forțată manual.

3.5.10 - Controlul vitezei ventilatorului

• Viteza ventilatorului este controlată prin intermediul butonului B5 (de pe telecomandă).
• Apăsând acest buton de mai multe ori, se schimbă viteza cu următoarea secvență: Mică> Medie > Ridicată> Automată
• Cu cât viteza setată este mai mare, cu atât performanța aparatului este mai mare, dar mai puțin silențios.

• Setând viteza Automată, microprocesorul de bord reglează automat viteza, menținând-o mai mare cu cât diferența dintre temperatura camerei detectată și temperatura setată este mai mare.

• Viteza este întotdeauna redusă automat pe măsură ce temperatura camerei se apropie de cea setată.

• În modul de dezumidificare, controlul vitezei nu este posibil, deoarece aparatul poate funcționa numai la viteză mică.

3.5.11 - Buton bunăstare nocturnă (SILENT)

• Pentru a activa acest mod, apăsați butonul B3 de pe telecomandă, pe display apare simbolul D6.

• Activarea funcției bunăstare nocturnă (SILENT) permite obținerea de rezultate multiple:

• creșterea treptată a temperaturii setate la răcire

• scăderea treptată a temperaturii setate pentru încălzire (numai modelele HP)
• reducerea nivelului de zgomot al aparatului
• economie la consumul de energie electrică pe timp de noapte

- Pentru a activa funcția bunăstare nocturnă, trebuie mai întâi să selectați modul de funcționare și temperatura dorită, apoi să activați funcția bunăstare nocturnă apăsând butonul B3.

• În mod ideal, activarea butonului bunăstare nocturnă ar trebui să se efectueze imediat înainte de a adormi.
• La răcire, temperatura setată este menținută timp de o oră după activarea butonului bunăstare nocturnă. În următoarele două ore, setarea crește treptat, în timp ce funcționarea ventilatorului este setată la viteză mică.
• După a doua oră, setarea temperaturii și setarea ventilatorului nu mai sunt modificate.
• La încălzire, temperatura setată este menținută timp de o oră după activarea butonului bunăstare nocturnă. În următoarele două ore, setarea crește treptat, în timp ce funcționarea ventilatorului este setată la viteză mică.
• După a doua oră, setarea temperaturii și setarea ventilatorului nu mai sunt modificate.
• Butonul bunăstare nocturnă nu este disponibil pentru funcționarea numai pentru dezumidificare și ventilație.
• Butonul bunăstare nocturnă poate fi exclus în orice moment (ideal la trezire) apăsând din nou butonul B3.
• În acest moment sunt restabilite setările de temperatură și viteză a ventilatorului care au fost setate înainte de activarea acestei funcții.

3.5.12 - Setare timer

- Logica aparatului permite Utilizatorului să folosească două programe distincte pentru timer (a se vedea paragraful 3.5.15), datorită cărora aparatul poate fi dezactivat și activat (sau invers) în orice moment (de exemplu, poate să fie activat cu puțin

timp înainte de ora de întoarcere programată pentru a găsi o temperatură deja plăcută în casă).

- Dacă doriți să utilizați aceste funcții, trebuie mai întâi să setați ora exactă (a se vedea paragraful 3.5.13) și apoi să setați timerul la orele dorite.

3.5.13 - Setare ceas și timer (T1)

Pentru a seta ora, operați cu telecomanda după cum urmează:

a. Apăsați butonul B6 (SET TIMER) până când pe display apar indicate orele h (D10)
b. Cu butoanele B7 (+ și -) setați ora.
c. Apăsați butonul B6 până când pe display apar indicate minutele m (D10).
d. Cu butoanele B7 (+ și -) setați minutele.
e. Apăsați butonul B6 pentru a memoriza ora și pentru a continua programarea timerului.

T1 AUTO AUTO ECO 1 8828 H 2 D10 M 42

3.5.14 - Setare ceas și timer (T2)

Pentru a seta ora, operați cu telecomanda după cum urmează:

a. Apăsați butonul B6 (SET TIMER) până când pe display apar indicate orele h (D10)
b. Cu butoanele B7 (+ și -) setați ora.
c. Apăsați butonul B6 până când pe display apar indicate minutele m (D10).
d. Cu butoanele B7 (+ și -) setați minutele.
e. Apăsați butonul B6 pentru a memoriza ora și pentru a continua programarea timerului.

T2 OFF 1 2 ON 88 88 88 80 A eco D10 43

3.5.15 - Setare orare timer (PROGR. 1 și PROGR. 2) (T1)

Este posibil să setați unul sau ambele programe timer.

Pentru a seta orarele de activare și dezactivare a aparatului în cele două programe, utilizați telecomanda și procedați după cum urmează:

a. Apăsați butonul B6 (SET TIMER) o dată sau de mai multe ori până când pe display apare simbolul 1 (D8a) (Orar de activare a primului program).
b. Cu butoanele B7 (+ și -) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se activeze.

Variația orei care poate fi setată cu tastele B7 (+ și -) este de 30 de minute.

c. Apăsați din nou butonul B6 (SET TIMER); pe display apare simbolul (D8b) (Orar de activare a primului program).
d. Cu butoanele B7 (+ și -) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se oprească. Variația orei care poate fi setată cu tastele B7 (+ și -) este de 30 de minute.
e. Apăsați din nou butonul B6 (SET TIMER); pe display apare simbolul 1 (D9a) (Orar de activare a celui de-al doilea program).
f. Cu butoanele B7 (+ și-) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se activeze.

Variația orei care poate fi setată cu tastele B7 (+ și -) este de 30 de minute.

g. Apăsați din nou butonul B6 (SET TIMER); pe display apare simbolul (D9b) (Orar de activare a celui de-al doilea program).
h. Cu butoanele B7 (+ și -) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se oprească. Variația orei care poate fi setată cu tastele B7 (+ și -) este de 30 de minute.
i. Pentru a reveni la modul normal de funcționare, apăsați butonul B6 (SET TIMER) o dată sau de mai multe ori până când pe display se sting toate simbolurile care se referă la această setare.

D8b AUT AUTO ECO D8a 1 8828 H D9a 2 D9b

3.5.16 - Setare orare timer (PROGR. 1 și PROGR. 2) (T2)

Este posibil să setați unul sau ambele programe timer.

Pentru a seta orarele de activare și dezactivare a aparatului în cele două programe, utilizati telecomanda și procedati după cum urmează:

a. Apăsați butonul B6 (SET TIMER) o dată sau de mai multe ori până când pe display apare simbolul 1 (D8) (Orar de activare a primului program) și simbolul ON (D16).
b. Cu butoanele B7 (+ și -) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se activeze.

Variația orei care poate fi setată cu tastele B7 (+ și -) este de 30 de minute.

c. Apăsați din nou butonul B6 (SET TIMER); pe display apare simbolul 1 (D8) (Orar de activare a primului program) și simbolul OFF (D14).
d. Cu butoanele B7 (+ și -) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se oprească. Variația orei care poate fi setată cu tastele B7 (+ și -) este de 30 de minute.
e. Apăsați din nou butonul B6 (SET TIMER); pe display apare simbolul 2 (D9) (Orar de activare a celui de-al doilea program) și simbolul ON (D16).
f. Cu butoanele B7 (+ și -) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se activeze.

Variația orei care poate fi setată cu tastele B7 (+ și -) este de 30 de minute.

g. Apăsați din nou butonul B6 (SET TIMER); pe display apare simbolul 2 (D9) (Orar de activare a celui de-al doilea program) și simbolul OFF (D14).
h. Cu butoanele B7 (+ și-) creșteți sau micșorați ora când doriți ca aparatul de aer condiționat să se oprească. Variația orei care poate fi setată cu tastele B7 (+ și-) este de 30 de minute.
i. Pentru a reveni la modul normal de funcționare, apăsați butonul B6 (SET TIMER) o dată sau de mai multe ori până când pe display se sting toate simbolurile care se referă la această setare.

D14 D8 OFF 1 2 ON D9 D16 88°80' A eco

3.5.17 - Activare și dezactivare timer

Odată setate, programele timerului pot fi activate sau nu în funcție de nevoile contingente. Activarea poate viza unul dintre cele două programe sau ambele.

În special, de fiecare dată când se apasă butonul B11 (Activare programe), situația se schimbă după cum urmează:

• Activarea numai a primului Program.
• Activarea numai a celui de-al doilea Program.
• Activarea primului și a celui de-al doilea Program.
• Dezactivarea ambelor programe.

3.5.18 - Resetarea tuturor funcțiilor telecomenzii (numai pentru telecomanda T1)

Apăsând butonul B10 (RESET) se anulează toate setările telecomenzii.

Procedând astfel, se anulează toate setările timerului salvate în telecomandă, iar telecomandă restabilește toate setările din fabrică.

În plus, apăsând din nou butonul B10, pe display apar toate simbolurile, făcând astfel posibilă verificarea integrității display-ului.

3.5.19 - Gestionarea aparatului în cazul în care telecomanda nu este disponibilă

În cazul în care se pierde telecomanda, se descarcă bateriile sau se defectează telecomanda, aparatul de aer condiționat poate fi acționat numai în mod automat apăsând cu un obiect ascuțit microîntrerupătorul aflat sub orificiul de pe consolă.

Pentru a opri aparatul de aer condiționat, apăsați din nou microîntrerupătorul.

Din momentul în care telecomanda este din nou disponibilă, restabiliți controlul normal al aparatului de aer condiționat dând orice comandă prin intermediul telecomenzii.

3.6 - SFATURI PENTRU ECONOMISIREA ENERGIEI

lată câteva sfaturi simple pentru a reduce consumul:

• Păstrați mereu și constant filtrele curate (a se vedea capitolul întreținere și curățare).
• Tineți ușile și ferestrele încăperilor care urmează să fie climatizate închise.
• Evitați ca razele solare să pătrundă liber în încăpere (recomandăm folosirea draperiilor sau rulourilor sau închiderea obloanelor).
• Nu blocați direcțiile fluxului de aer (când intră și iese) din unități; acest lucru, pe lângă faptul că se obține un randament neoptimal al instalației, afectează și funcționarea corectă a acesteia și există posibilitatea unor defectiuni ireparabile pe unități.

4 - CURĂȚARE ȘI ÎNTREȚINERE

Înainte de a efectua orice operațiuni de întreținere și curățare, asigurați-vă întotdeauna că ați oprit instalatia, utilizând telecomanda și că ați deconectat ștecherul de la priza instalatiei (sau că ați setat la „0” OFF seționatorul general din amonte).

Nu atingeti părțile metalice ale unității când îndepărtați filtrele de aer. Sunt foarte ascuțite. Risc de tăieturi sau răni.

4.1 - CURĂȚARE

4.1.1 - Curățarea aparatului și a telecomenzii

Utilizați o cârpă uscată pentru a curăța aparatul și telecomanda(fig. 33).

Poate fi utilizată o cârpă umezită cu apă rece pentru a curăța aparatul dacă este foarte murdar.

Aspirati între grilajele de intrare și evacuare aer (fig. 33).

Nu utilizati o cârpă tratata chimic sau antistatică pentru a curata aparatul. Nu folosiți benzină, solvent, pastă de lustruit sau solventi similari.

Aceste produse pot cauza stricarea sau deformarea suprafetei de plastic.

RO - 40

4.1.2 - Curățarea filtrului de aer

Pentru a asigura o filtrare internă eficientă a aerului și o bună funcționare a aparatului de aer condiționat, este esențial să curățați periodic filtrul de aer sau când se aprinde LEDUL A (roșu) de pe acesta.

Filtrul de aer se află în partea superioară a aparatului.

Scoaterea filtrului:

a. Deconectati electric aparatul.
b. Opriti unitatea și așteptați să se închidă clapeta de aspirare.
c. Extrageti manual grila de aspirare aer (3) (fig. 35).
d. Ridicati partea frontală a filtrului (F) și trageți-l ușor spre dumneavoastră (fig. 35).
e. Scoateți din grupul filtru (F) cele două filtre suplimentare (fig. 36): (filtru purificator de culoare verde ref. F1 - filtru carbon activ de culoare neagră ref. F2).
f. Spălați și uscați foarte bine toate filtrele.

Remontarea filtrelor:

g. Introduceți grupul carbon activ (F2) pe grupul filtru (F) blocându-l pe urechile speciale (X1) (fig. 36).

h. Introduceți filtrul purificator (F1) pe prima tijă aflată pe grupul filtru (X2), trăgându-l ușor și blocându-l pe celelalte două tije (X3) (fig. 36).

F 3 35

F1 F2 F X3 X2 F2 X1 F1 36

RO - 41

i. Remontați grupul filtre (F1-F2) introducând în interiorul grilei marginea posterioară (fig. 37).
I. Închideți manual grila de aspirare aer (3) (fig. 37).

Pentru a dezactiva LED-ulA (dacă este aprins), după curățarea și repozitionarea filtrelor, conectați electric aparatul și apoi apăsați scurt butonul de reset H cu un obiect ascuțit. În acest fel este resetată semnalarea referitoare la necesitatea curățării filtrului.

4.2 - ÎNTRETINERE

Dacă intenționați să nu utilizați aparatura pentru o perioadă lungă de timp, efectuați următoarele operațiuni:

a. Opriti aparatul de aer condiționat și deconectați sursa de alimentare.
b. Scoateți bateriile din telecomandă.

Nu încercați să reparați singuri echipamentul.

4.2.1 - Întreținere periodică

Aparatul de aer condiționat a fost proiectat astfel încât operațiunile de întreținere ordinară să fie reduce la minimum.

De fapt, acestea sunt reduce doar la operațiunile de curățare prezentate mai jos:

• Curățarea sau spălarea filtrului de aer ambiental la fiecare 2 săptămâni sau ori de câte ori se aprinde ledul de semnalare de culoare roșie corespunzător (această operațiune se poate face de către utilizator, a se vedea manualul de folosire).
• Curățarea bateriei de condens și curățarea sistemului de gestionare a condensului. Aceste operațiuni trebuie efectuate de către personal tehnic competent periodic și cu o frecvență care depinde de locul de instalare și de intensitatea utilizării.

În funcție de cantitatea de murdărie, vă puteți limita la curățare chimică (suflând cu un compresor bateria și bazinul și curățând aripioarele cu o perie moale, având grijă să nu le deformați) sau puteți efectua o curățare mai amănunțită, inclusiv o spălare cu detergenți speciali.

4.2.2 - Evacuarea apei de condens în caz de urgență

În cazul în care apar anomalii în sistemul de eliminare a apei de condens, aparatul de aer condiționat se oprește și semnalizează starea de alarmă prin aprinderea intermitentă a LED-ului A, LED-ului B și LED-ului C (fig.30).

Pentru a pune în funcțiune temporar aparatul până la sosirea centrului de asistență, este posibil să scurgeți apa conținută prin intermediul acestor operațiuni simple (fig. 37):

Înainte de a efectua operațiuni, asigurați-vă întotdeauna că ați oprit instalația, utilizând telecomanda și că ați deconectat ștecherul de la priza instalatiei (sau că ați setat la „0” OFF secționatorul general din amonte).

Îndepărtați protectția inferioară.

a. Scoateți capacul (6a) având grijă să puneți mai întâi un recipient cu o capacitate bună (cel puțin cinci litri) pentru a colecta apa.

b. Odată înlăturată defectiunea, centrul de asistență va închide conducta de evacuare.

6a min. 5L

4.3 - DIAGNOSTICARE, ALARME ŞI INCONVENIENTE

4.3.1 - Diagnosticarea inconvenientelor

Este foarte important ca Utilizatorul să știe să distingă eventualele inconveniente sau anomalii funcționale în ceea ce privește comportamentele aparatului prevăzute în funcționarea normală a acestuia. Mai mult, cele mai frecvente inconveniente pot fi rezolvate cu ușurință de către Utilizatorul însuși prin operațiuni simple (a se vedea paragraful 4.3.5 - Anomalii și soluții).

Pentru toate celelalte semnalări (a se vedea paragraful: 4.3.3 și 4.3.4) este întotdeauna necesar să contactați serviciul de asistență tehnica”

ROMÂNA

Orice încercare de reparatie efectuată de către personal neautorizat anulează imediat orice formă de garanție.

4.3.2 - Aspecte funcționale care nu trebuie interpretate ca inconveniente în timpul funcționării normale, pot apărea următoarele situații:

a. Compresorul nu repornește înainte de a trece o anumită perioadă (aproximativ trei minute de la oprirea anterioară).

- În logica de funcționare a aparatului a fost prevăzută o intârziere între oprirea compresorului și repornirea ulterioară a acestuia pentru a proteja compresorul de activări prea dese.

b. În timpul funcționării la încălzire a aparatelor cu pompă de căldură, aerul cald poate fi furnizat la câteva minute după ce compresorul a fost activat.

- Dacă ventilatorul pornește în același timp cu compresorul, s-ar introduce în cameră aer excesiv de rece în primele minute de funcționare (ceea ce ar putea deranja persoanele aflate în încăpere), deoarece aparatul nu a atins încă viteza maximă.

4.3.3 - Semnalări led consolă

În cazul în care aparatul de aer condiționat se blochează, LED-urile indică un semnal de alarmă conform tabelului „TAB1”. contactați un centru de asistență Olimpia.

H Buton de reset.

G Receptor infraroşu.

DESCRIERE	LED D verde	LED C galben	LED B verde	LED A roşu
Semnalare maşină în stand-by OFF OFF OFF	OFF
Semnalare maşină în stare de funcționare	ON	x	x	x
Semnalare activare timer, maşină în stare de așteptare	OFF	ON	OFF OFF
Semnalare activare timer, maşină în stare de funcționare	ON	ON	x	x
Semnalare pornire compresor frigorific	ON	x	ON	x
Semnalarea unei eventuale necesități de curățare a filtrului de aer.	ON	x	x	ON
ON: led aprins - OFF: led stind - x: indiferent

4.3.4 - Alarme consolă

În prezența unei alarme, LED-urile clipesc după cum este indicat în tabelul „TAB2”. Dacă una dintre alarme persistă mai mult de trei minute, contactați un centru de asistență Olimpia.

Tabel „TAB2“

DESCRIERE	LED D verde	LED C galben	LED B verde	LED A roşu
Sondă temperatură aer extern defectă x x 0 1
Sondă temperatură condensator defectă x x 0 2
Sondă temperatură trimisă defectă x x 0 3
Protecție curent compresor x x 0 4
Eroare de comunicare x x 0 5
Supracurent linie de alimentare x x 0 6
Protecție curent compresor necorespunzătoare	x x 0	7
Problemă tensiune DC placa de alimentare x x 0 8
Anomalie curent x x 0 9
Temperatură condensator prea înaltă x x 1 0
Protecție UIPM	x x 1	2
Eroare de citire EEPROM	x x 1	3
Eroare de scriere EEPROM	x x 1	4
Temperatură trimisă prea înaltă x x 1 7
Sondă temperatură ambientală defectă	0	1	0	0
Sondă temperatură evaporator defectă	0	2	0	0
Temperatură evaporator prea joasă	0 3 0	0
Temperatură evaporator prea înaltă	0 4 0	0
Eroare de comunicare	0 5 0	0
Defecțiune motor ventilator de evaporare	0	8	0	0
Alarmă nivel apă	1 1 0	0
1-9: număr clipiri(1 clipire= 1 secundă on, 1 secundă off) - 0: led stins - x: indiferent

4.3.5 - Anomalii și soluții

Defecțiune Cauză	Ce trebuie să faceți?
Aparatul nu pornește Pana	a de curent Așteptați să vină curentul.
	Unitatea s-a deconectat de la curent.	Verificați dacă ștecherul este introdus în priza de perete.
	Siguranța este arsă sau s-a declanșat întrerupătorul magnetotermic.	Înlocuiti siguranța sau re-setați întrerupătorul.
	Este posibil ca bateriile să fie descărcate.	Înlocuiti bateriile.
	Este posibil ca ora setată cu timerul să nu fie corectă.	Așteptați sau anulați seta-rea timerului.
Aparatul nu mai răces-te/nu mai încălzește suficient	Setare greșită a tempe-raturii.	Setați temperatura corect. Pentru procedură, con-sultați capitolul „Utilizarea telecomenzii”.
	Filtrul de aer este murdar.	Curățați filtrul de aer.
	Ușile sau ferestrele sunt deschise.	Închideti ușile sau feres-trele.
	Intrările sau ieșirile de aer ale unităților interioare sau exterioare sunt blocate.	Îndepărtați mai întâi ob-stacolele, apoi reporniți aparatura.
Dacă problema nu se rezolvă, contactați cel mai apropiat centru de asis-tență tehnică.Furnizați informații detaliate despre defecțiune și modelul aparaturii.
