BRUKSANVISNING Unico Edge OLIMPIA SPLENDID

Uppm ärksamhet: Det finns risk för brand

2.1 - INSTALLATIONSLÄGE 14
2.2 - LOKALENS STORLEK OCH EGENSKAPER DÄR KLIMATANLÄGGNINGEN SKA INSTALLERAS....14

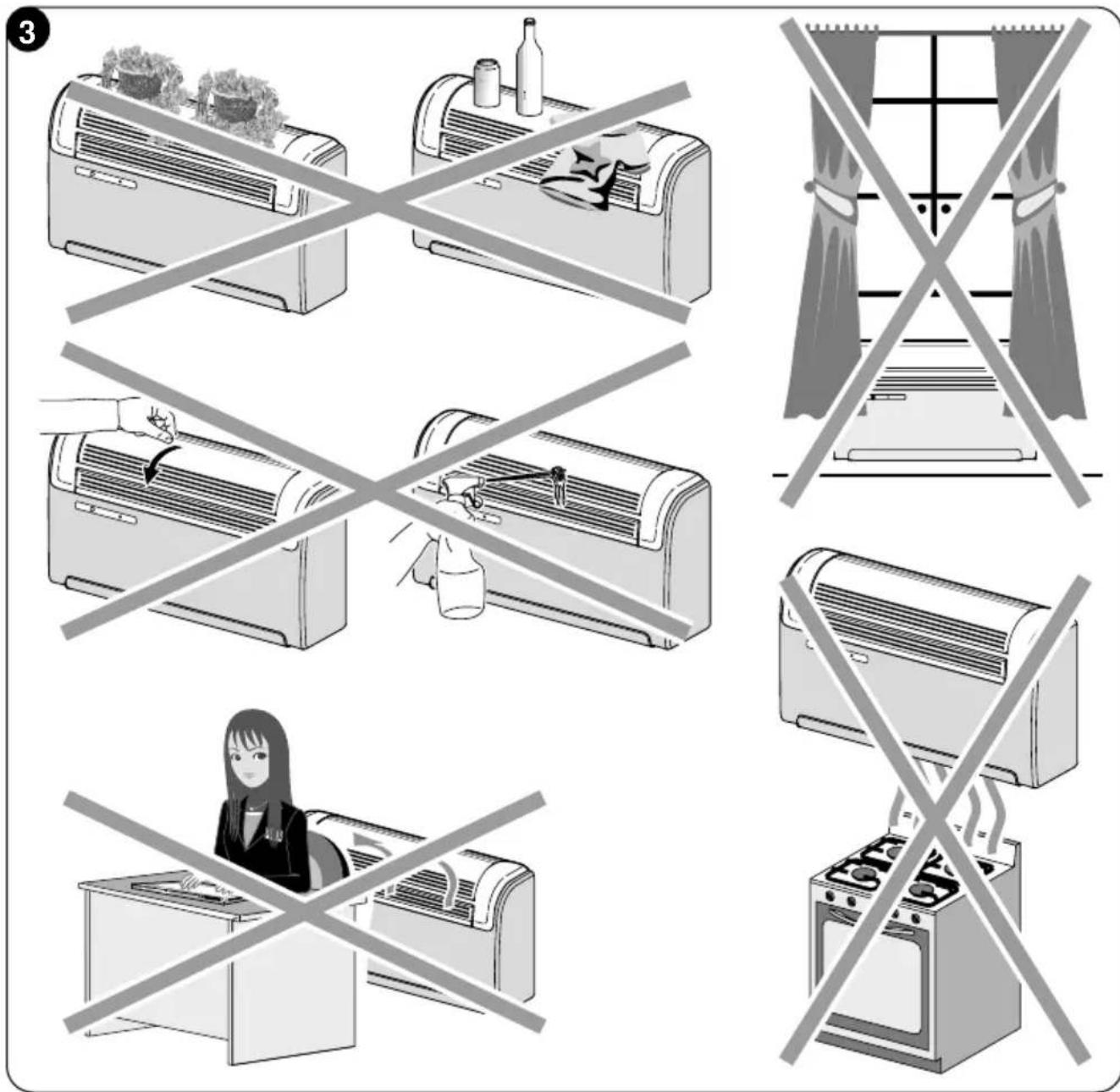

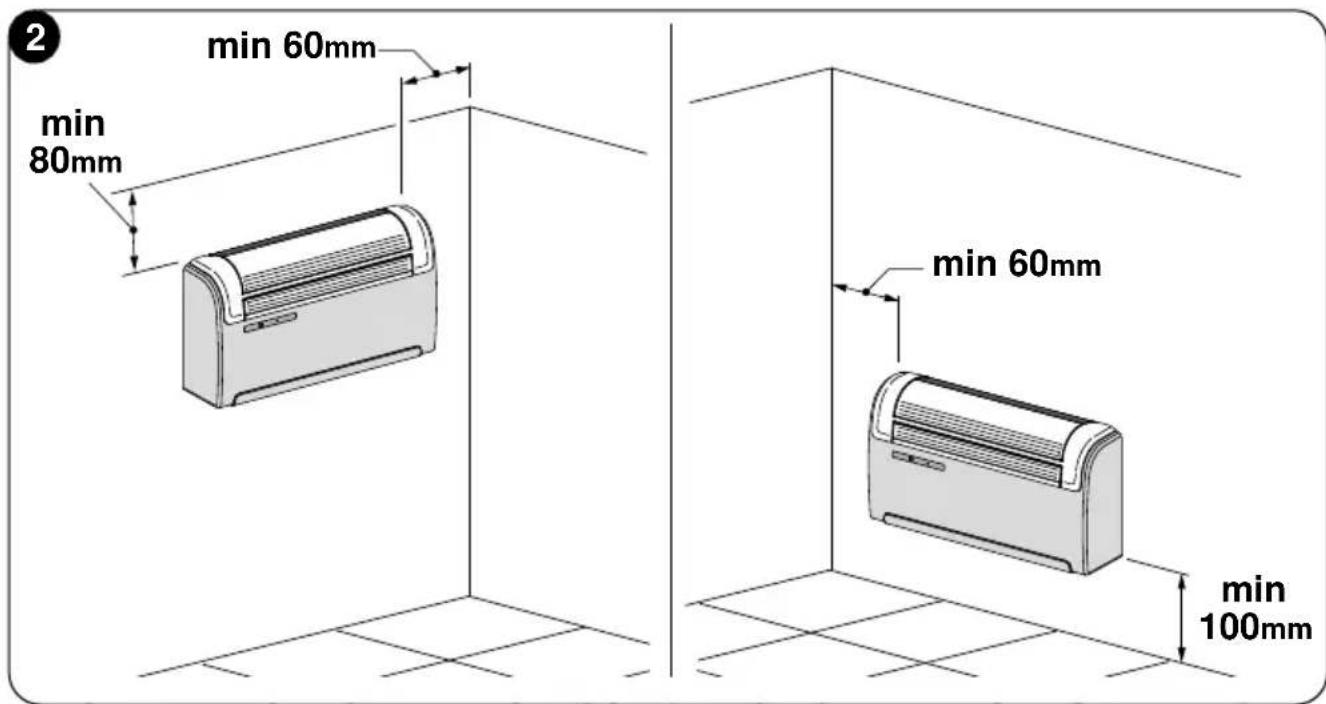

2.3 - VAL AV ENHETENS POSITION....15
2.4 - MONTERING AV ENHETEN....17

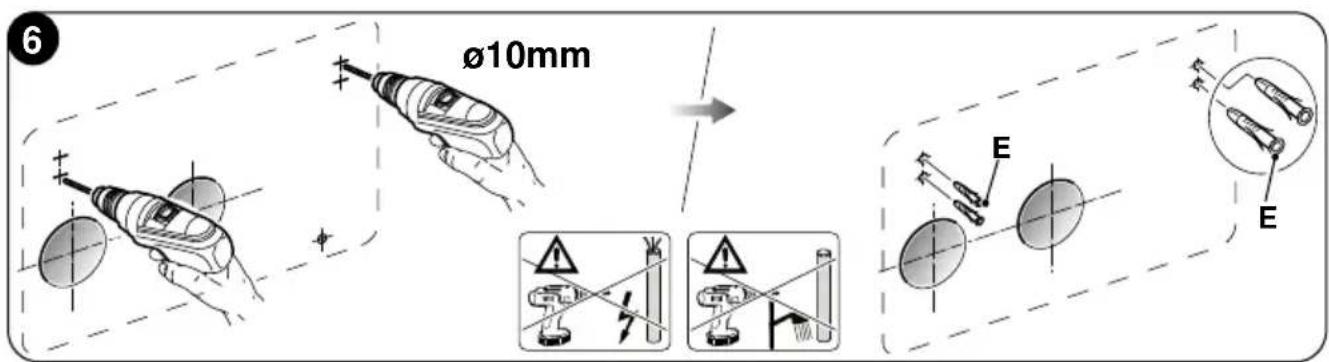

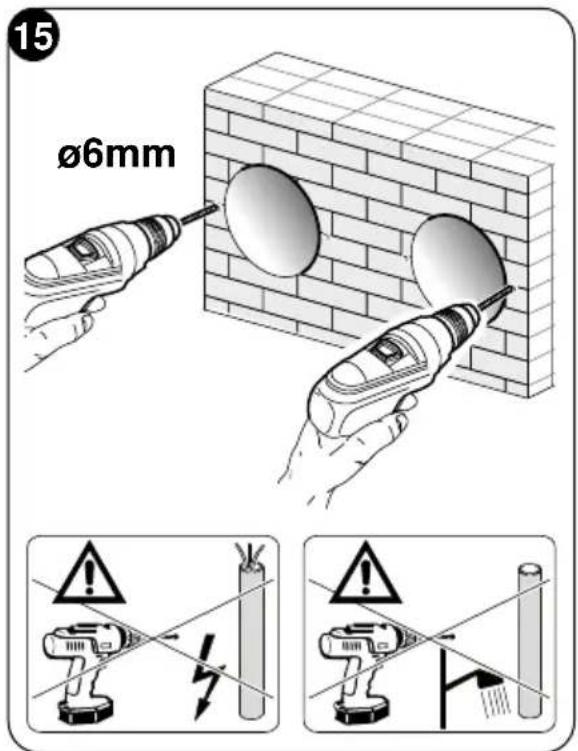

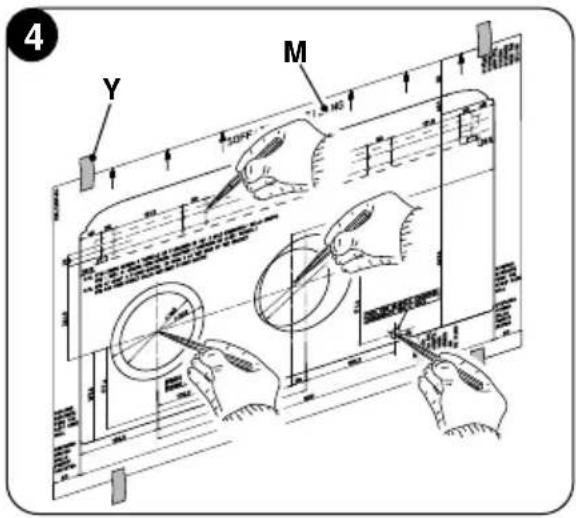

2.4.1 - Borra hål i väggen 17

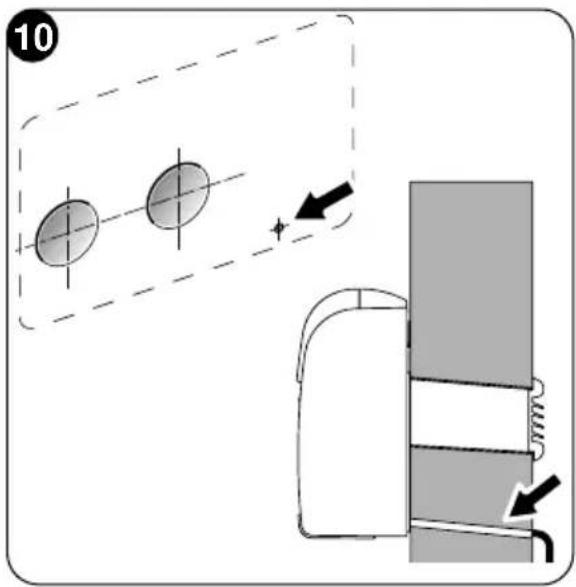

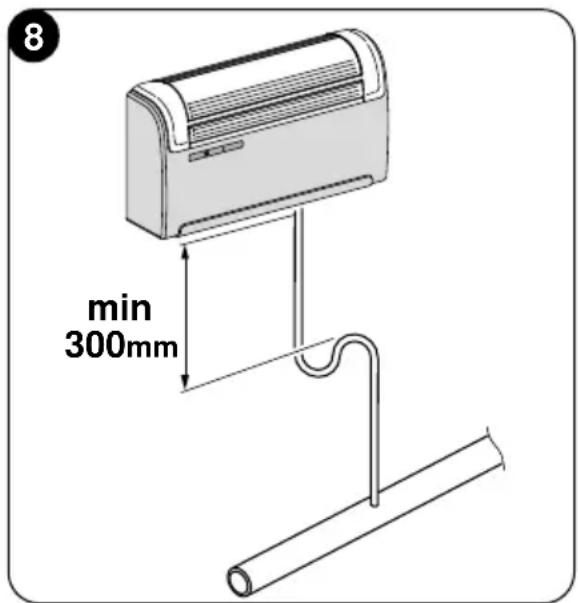

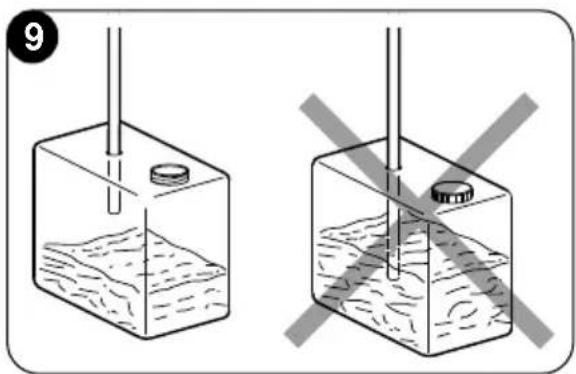

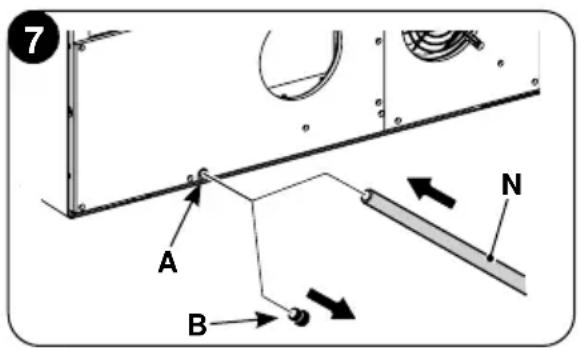

2.4.2 - Förberedning av kondensutloppet....19

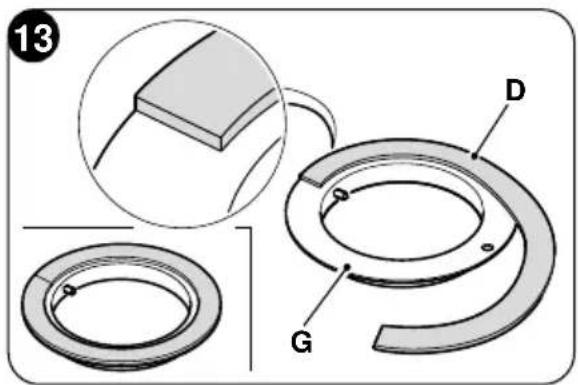

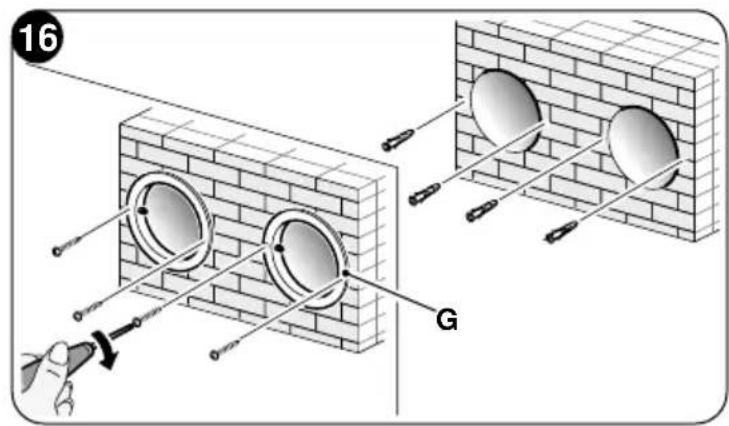

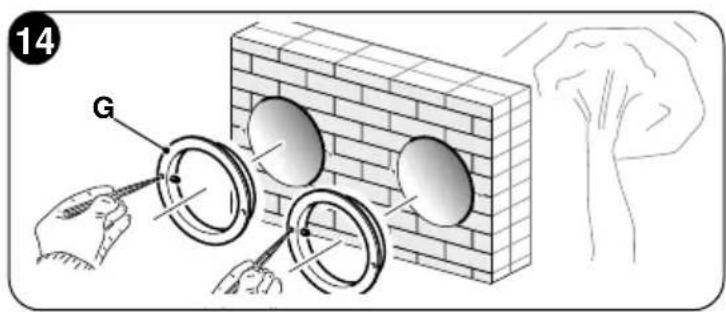

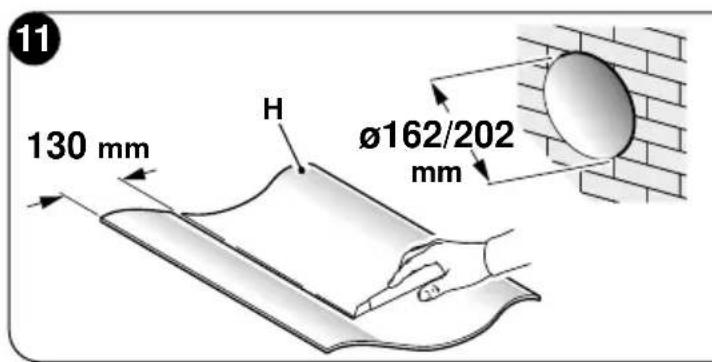

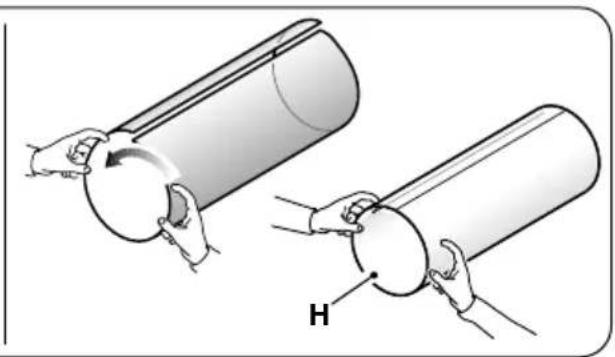

2.4.3 - Montering av luftledningar och utvändiga galler....20

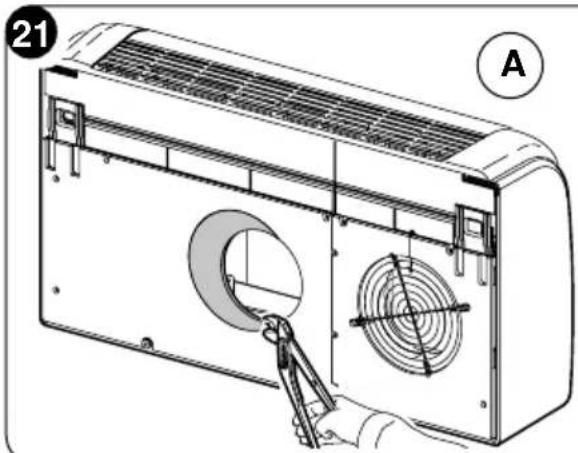

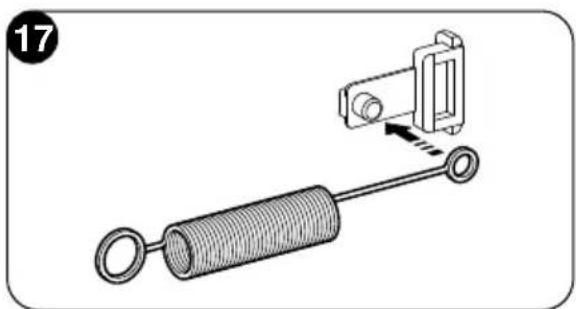

2.4.4 - Förberedelse av hål på maskinen 22

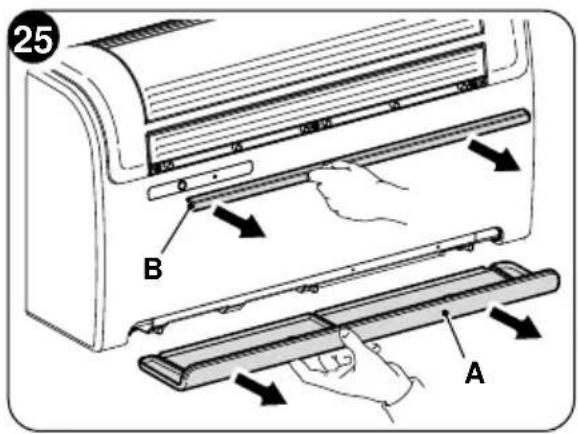

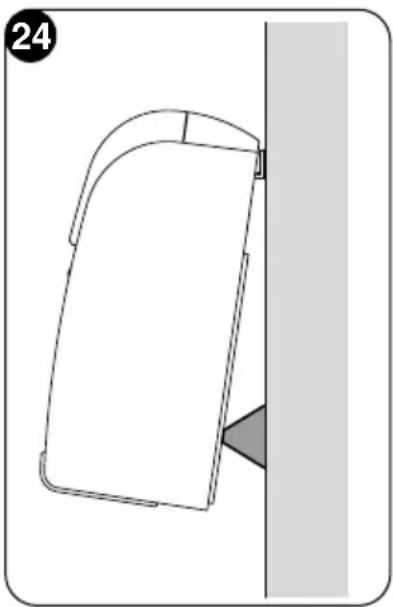

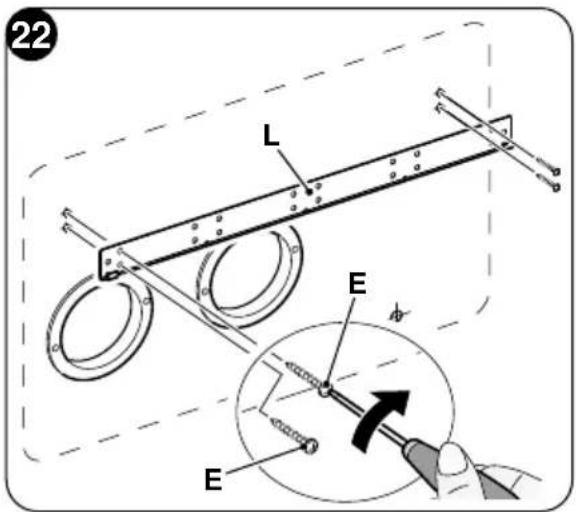

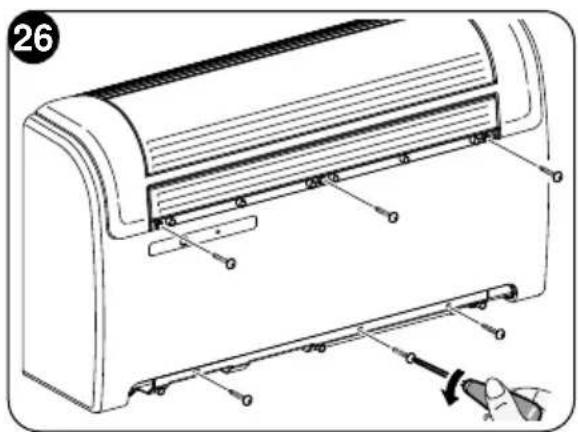

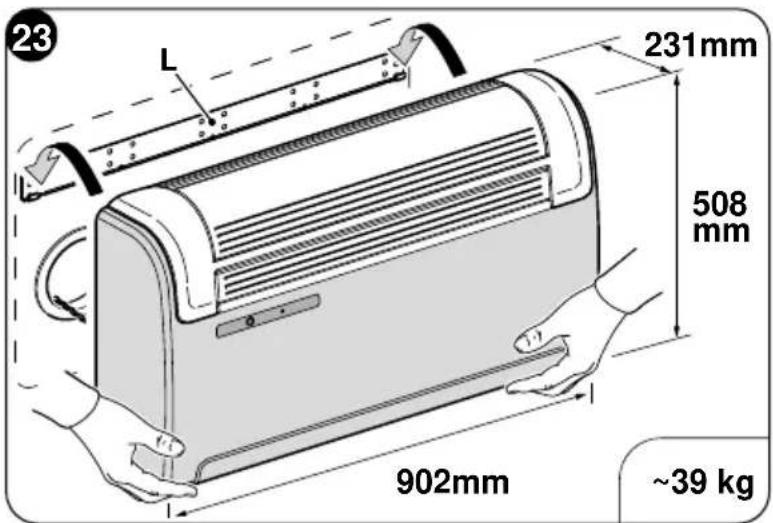

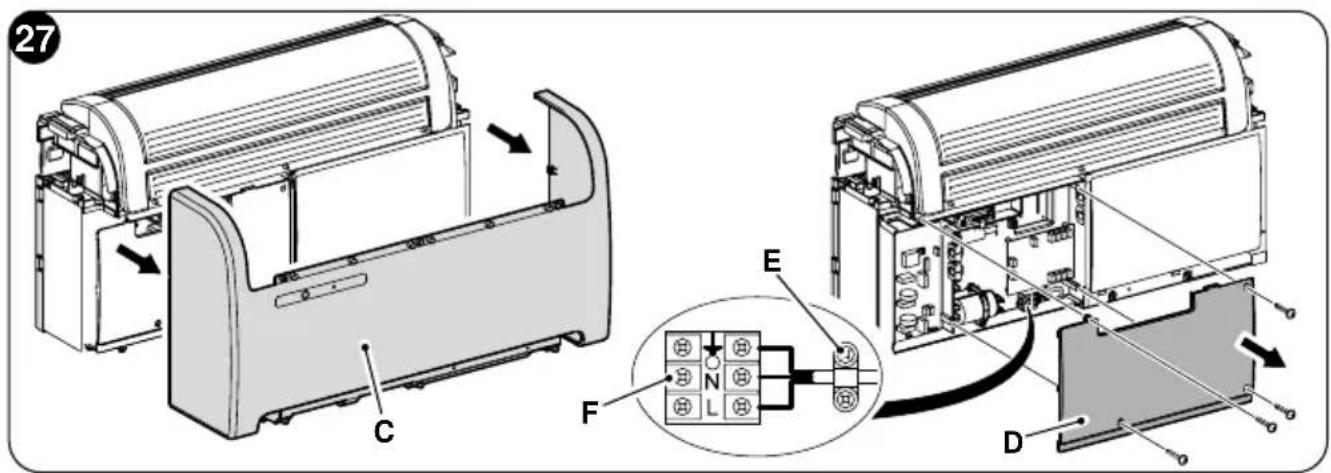

2.4.5 - Placering av apparaten på fästhållare....23

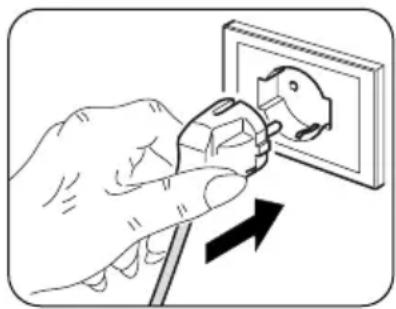

2.4.6 - Elanslutning 24

2.5 - KONFIGURATION AV HÖG/LÄG INSTALLATION....25

2.5.1 - Konfiguration av elektroniken för installation lågt eller högt upp på väggen....26

3 - ANVÄNDNING....26

3.1 - WARNINGAR 26
3.2 - BESKRIVNING AV SIGNALKONSOLEN 27

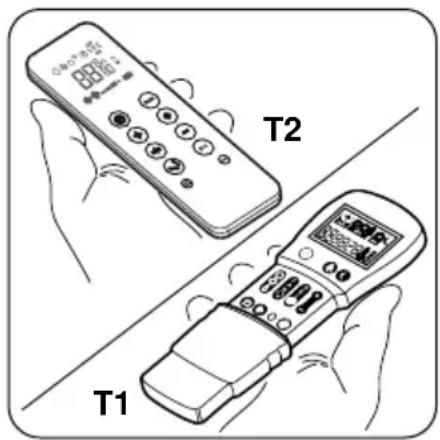

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN 27

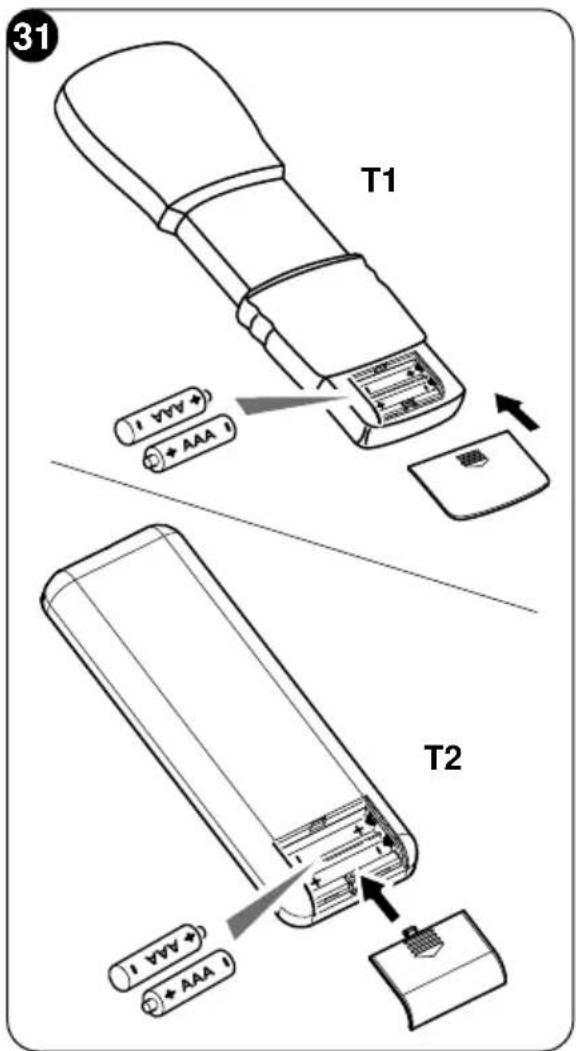

3.3.1 - Isättning av batterierna....28
3.3.2 - Byte av batterierna 28

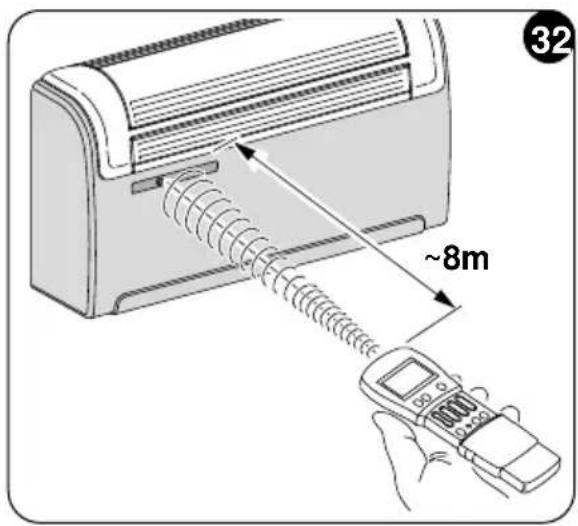

3.3.3 - Placering av fjärrkontrollen....29

3.4 - BESKRIVNING AV FJÄRRKONTROLLEN....29

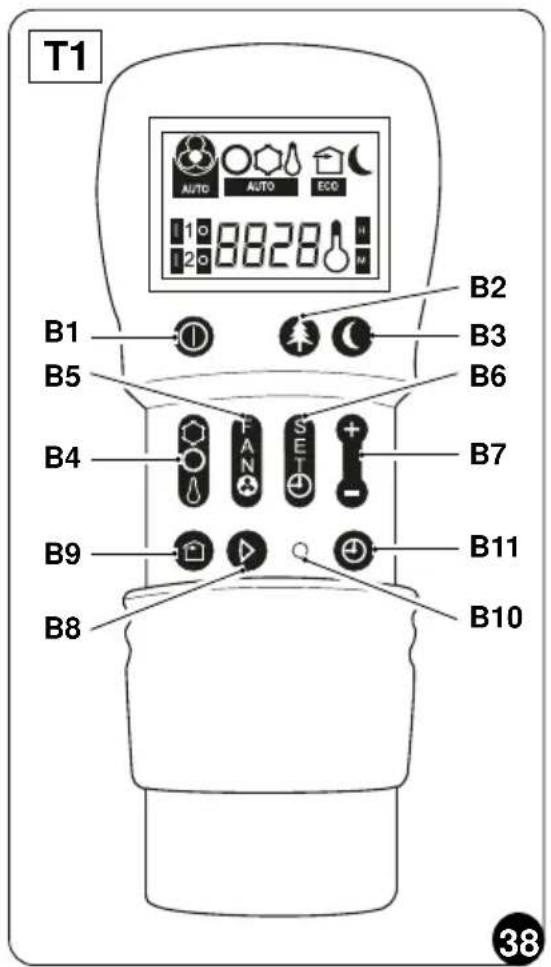

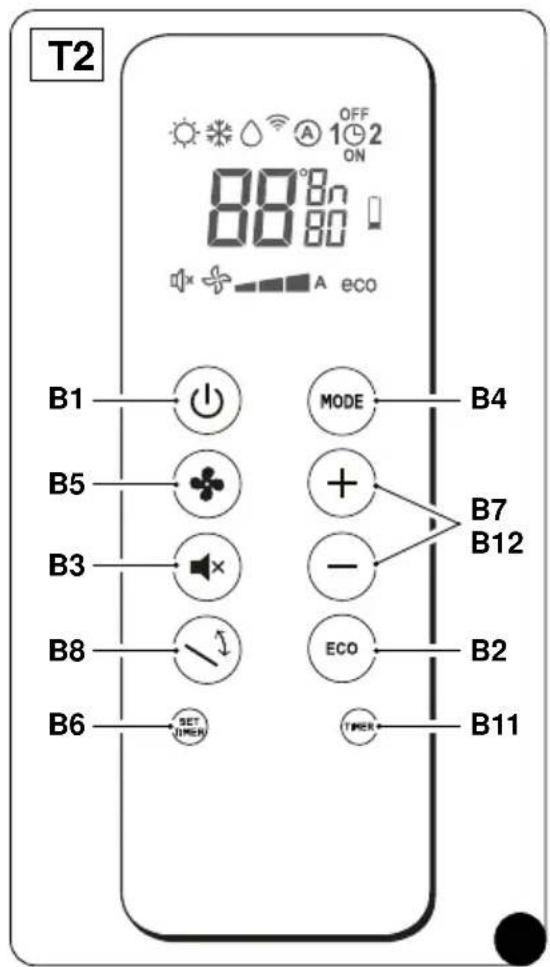

3.4.1 - Beskrivning av fjärrkontrollens knappar....30

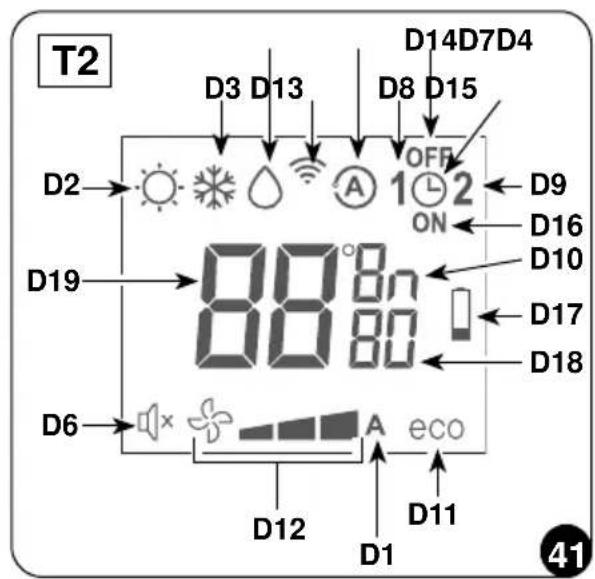

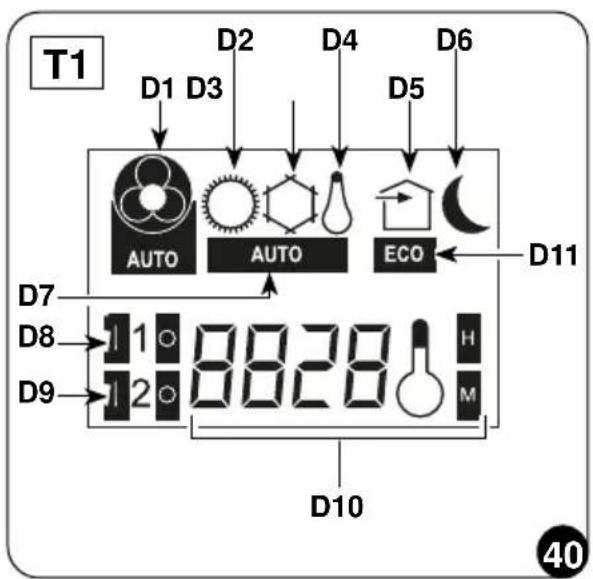

3.4.2 - Beskrivning av fjärrkontrollens display ....31

3.5 - BESKRIVNING AV KLIMATANLÄGGNINGENS FUNKTIONER 32

3.5.1 - Allmän påslagning och hantering av driften....32

3.5.2 - ECO-knapp....32

3.5.3 - Påslagning/avstängning av apparaten 32

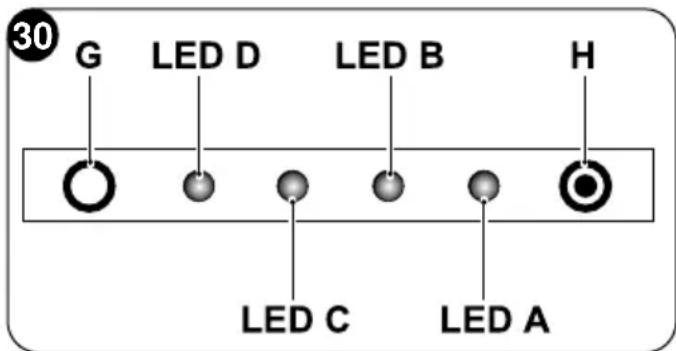

3.5.4 - Funktion i läget "Kylning" 32

3.5.5 - Funktion endast i läget "Avfuktning" 33

3.5.6 - Funktion endast i läget "Ventilation" 33

3.5.7 - Funktion endast i läget "Välbefinnande" (automatiskt) 33

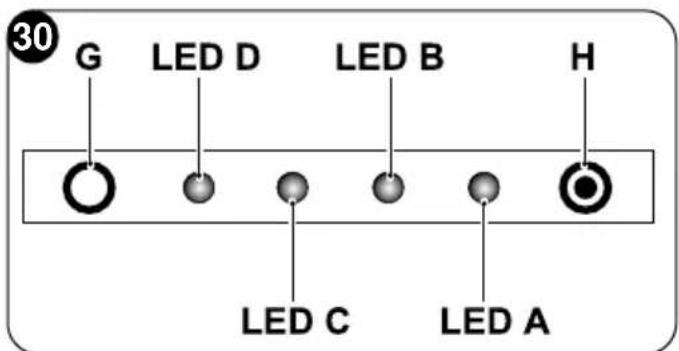

3.5.8 - Funktion i läget "Värmning" (endast för modeller med värmepump)....33

3.5.9 - Kontroll av luftflödets riktning....34

3.5.10 - Kontroll av fläktens hastighet....34

3.5.11 - Knapp för nattkomfort (SILENT) 35

3.5.12 - Inställning av timern 35

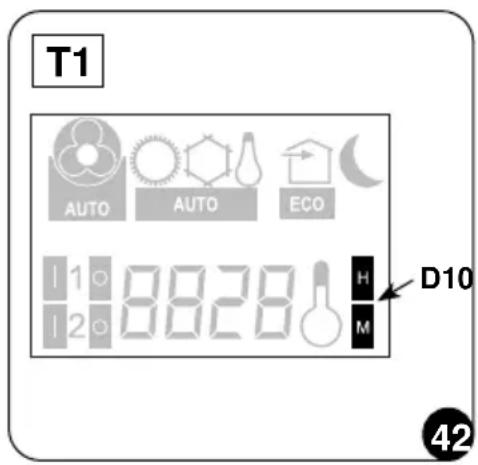

3.5.13 - Inställning av klocka och timer (T1) 36

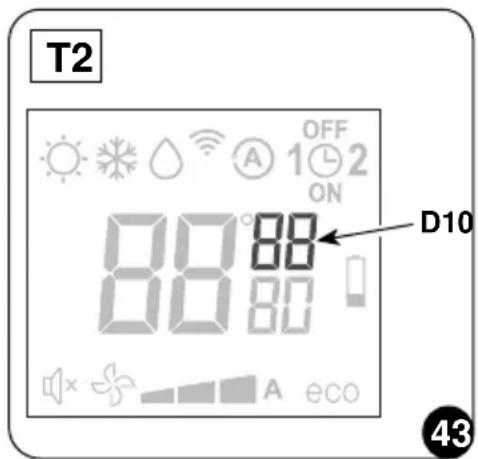

3.5.14 - Inställning av klocka och timer (T2) 36

SV - 1

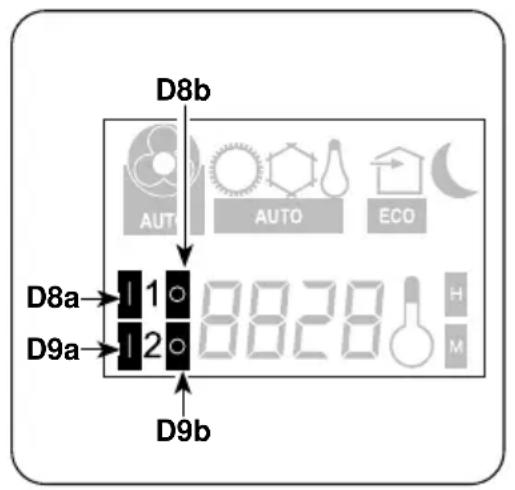

3.5.15 - Inställning av timerns tider (PROGR. 1 och PROGR. 2) (T1) ......37

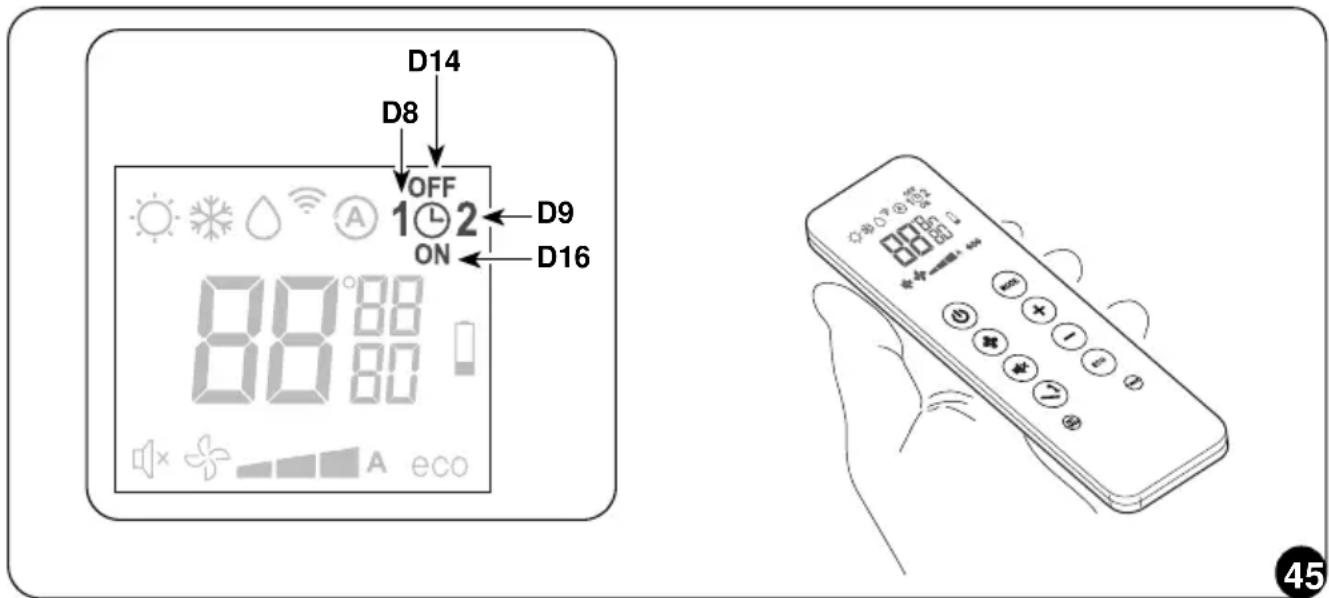

3.5.16 - Inställning av timerns tider (PROGR. 1 och PROGR. 2) (T2) ......38
3.5.17 - Aktivering och inaktivering av timern 39
3.5.18 - Återställning av fjärrkontrollens alla funktioner (endast för fjärrkontroll T1)....39
3.5.19 - Hantering av apparaten om fjärrkontrollen inte är tillgänglig....39

3.6 - RÅD FÖR ENERGIBESPARING....39

4 - RENGÖRING OCH UNDERHÅLL....40

4.1 - RENGÖRING 40

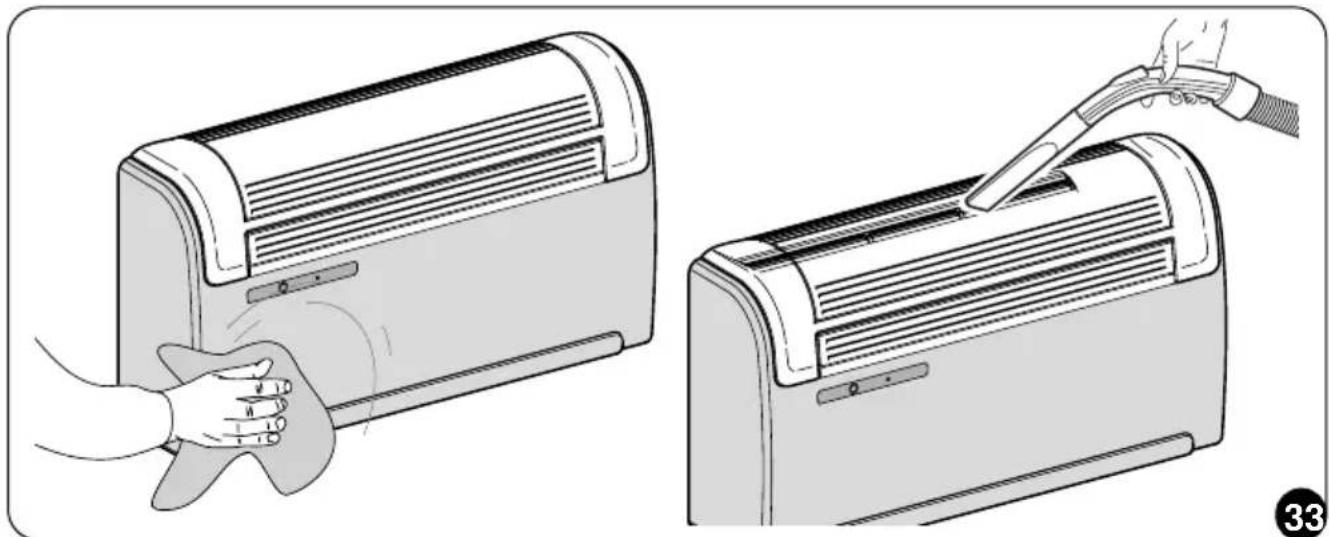

4.1.1 - Rengöring av apparaten och fjärrkontrollen ....40

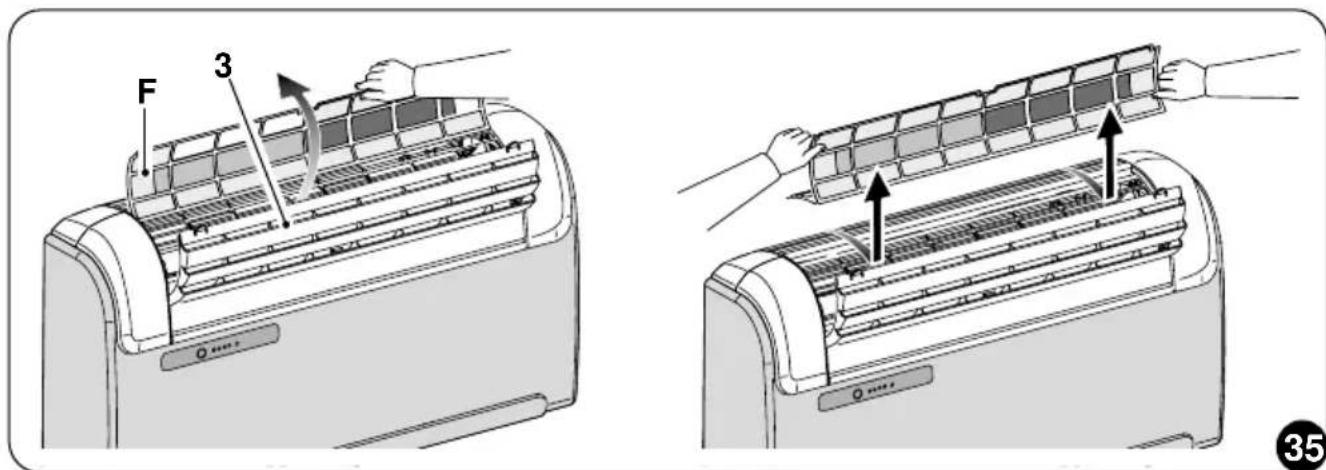

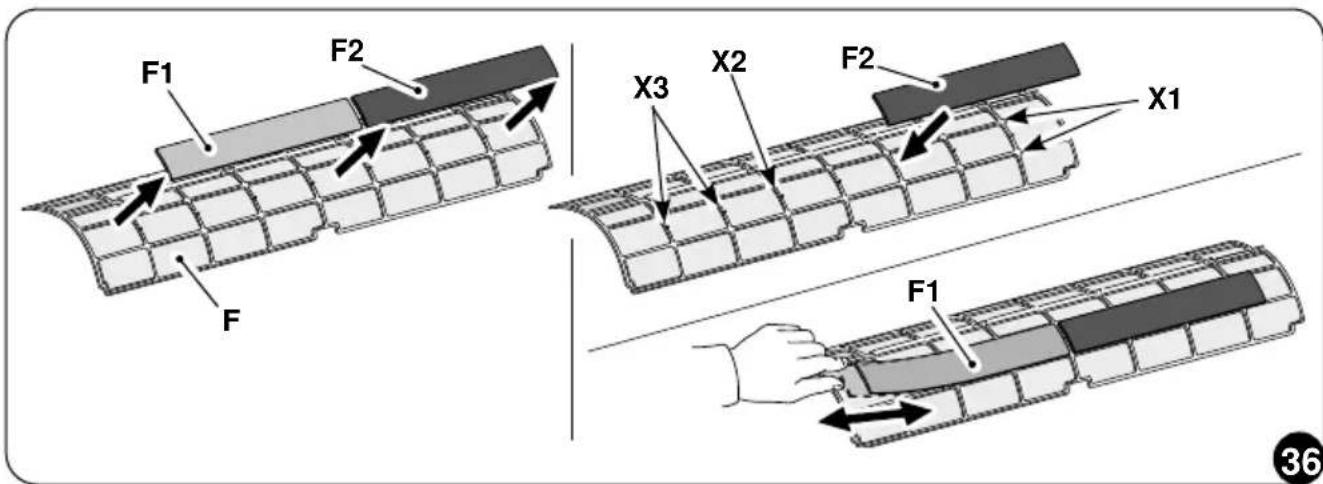

4.1.2 - Rengöring av luftfiltret....41

4.2 - UNDERHÅLL....42

4.2.1 -Periodiskt underhåll 42

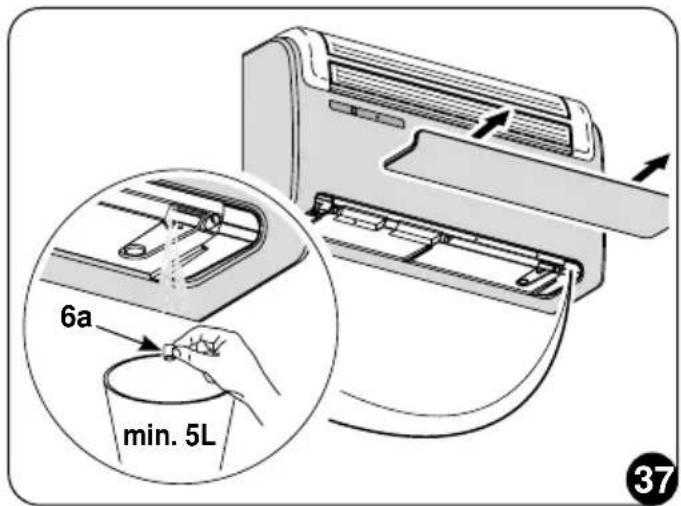

4.2.2 - Uttömning av kondensvatten vid nödläge....42

4.3 - DIAGNOSTIK, LÄRM OCH FEL....43

4.3.1 - Felsökning....43
4.3.2 - Funktionsaspekter som inte ska betraktas som fel....44

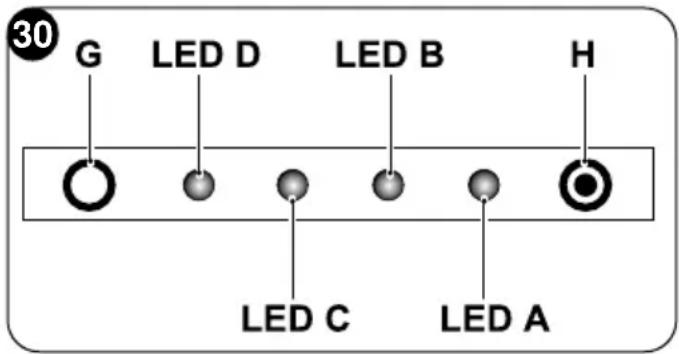

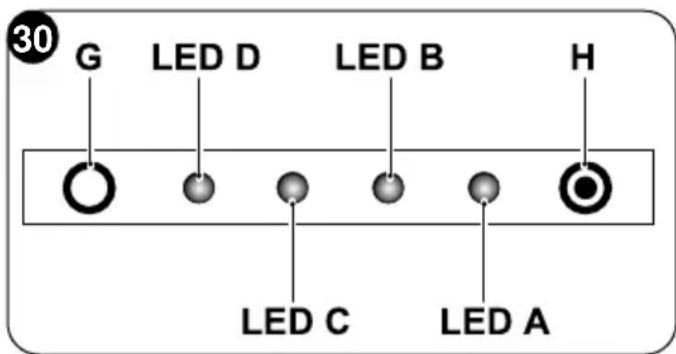

4.3.3 - Konsolens Ijussignaler....44
4.3.4 - Konsolens Iarm....45
4.3.5 - Fel och åtgärder 46

TEKNISKA DATA

GRÄNSFÖRHÅLLANDE FÖR FUNKTION	INRE OMGIVNINGSTEMPERATUR	YTTRE OMGIVNINGSTEMPERATUR
Högsta driftstemperatur under kylning	DB 35°C - WB 24°C DB 43°C - WB 32°C
Lägsta driftstemperaturer under kylning	DB 18°C DB -10°C
Högsta driftstemperatur under värmning	DB 27°C DB 24°C - WB 18°C
Lägsta driftstemperaturer under värmning	--- DB -15°C

LLSHANTERING

Symbolen på produkten eller på förpackningen indikerar att produkten inte ska betraktas som ett normalt hushållsavfall utan ska lämnas in vid en lämplig uppsamlingsstation för återvinning av elektrisk och elektronisk utrustning. Vid bortskaffande av denna produkt på lämpligt sätt bidrar ni till att undvika potentiellt negativa konsekvenser för miljö och hälsa, som kan vara ett resultat av ett olämpligt bortskaffande av produkten. För mer detaljerad information om återvinning av denna produkt, kontakta kommunkontoret, deN lokala avfallshanteringstjänsten eller butiken där produkten köptes. Denna förordning är endast giltig i EU-länderna.

SV-2

0 - ALLMÄN INFORMATION

Vi vill framför allt tacka dig för att ha valt en av våra produkter.

Dokument förbehållet de rättsliga villkoren med förbud för reproduktion eller överlämnande till tredje part utan ett uttryckligt godkännande från tillverkningsföretaget.

Enheten kan undergå uppdateringar och därmed ha andra detaljer än de som framställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.

0.1 - SYMBOLER

De piktogram som beskrivs i följande kapitel gör det möjligt att snabbt och på ett enhetligt sätt tillhandahålla nödvändig information för en korrekt användning av maskinen under säkra förhållanden.

0.2 - REDAKTIONELLA PIKTOGRAM

Service

Markerar situationer där man måste informera företagets interna SERVICE:

TEKNISK KUNDSERVICE

Innehåll

Avsnitten som föregås av denna symbol innehåller mycket viktig information och föreskrifter, särskilt vad gäller säkerheten.

Försummelse att respektera detta kan medföra följande:

• fara för operatörernas säkerhet
• upphörande av den avtalsenliga garantin
• avböjande av ansvar från tillverkarens sida.

Uppräckt hand

Signalerar åtgärder som absolut inte får utföras.

FARLIG ELEKTRISK SPÄNNING

ar till den berörda personalen att den beskrivna manövern medför en risk för elstöt om den inte utförs i enlighet med säkerhetsföreskrifterna.

ALLMÄN FARA

erar till den berörda personalen att den beskrivna manövern medför en risk för fysisk skada om den inte utförs i enlighet med säkerhetsföreskrifterna.

FARA

r att apparaten använder lättantändligt kylmedel. Om kylmedlet läcker ut och exponeras för en yttre antändningskälla finns det risk för brand.

FARA FÖR HÖG VÄRME

rar till den berörda personalen att den beskrivna manövern medför en risk för brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med säkerhetsföreskrifterna.

TÄCK INTE ÖVER

lerar till den berörda personalen att det är förbjudet att täcka över apparaten för att undvika överhettning.

OBSERVERA

kerar att detta dokument måste läsas igenom noggrant innan apparaten installeras och/eller används.

- Indikerar att detta dokument måste läsas igenom noggrant innan något underhålls- och/eller rengöringsarbete utförs.

OBSERVERA

- Indikerar att det kan finnas ytterligare information i bifogade handböcker.

- Indikerar att det finns information tillgänglig i användarhandboken eller i installationshandboken.

OBSERVERA

erar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken.

0.3 - ALLMÄNNA WARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÅSTE ALLTID DE GRUNDLÄGGANDE SÄKERHETSBESTÄMMELSERNA FÖLJAS FÖR ATT MINSKA RISKERNA FÖR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:

1. Reserverat dokument i enlighet med tillämplig lag med förbud för reproduktion eller överföring till tredje part utan ett uttryckligt godkännande från företaget OLIMPIA SPLENDID. Maskinerna kan undergå uppdateringar och därmed ha andra detaljer än de som framställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.
2. Läs noga igenom denna handbok innan ni gpr vidare med någon typ av manöver (installation, underhåll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.
3. Informera all personal som har hand om transport och installation av maskinen om dessa instruktioner.
4. Tillverkaren åtar sig inget ansvar för personskador eller skada på föremål till följd av en försummelse att iaktta bestämmelserna i denna handbok.
5. Tillverkaren förbehåller sig rätten att när som helst göra ändringar på modellerna, oaktat de väsentliga egenskaper som beskrivs i denna handbok.
6. Installation och underhåll av utrustning för luftkonditionering som denna kan vara farligt eftersom det finns en trycksatt kylgas och spänningsförda elkomponenter inuti denna typ av apparater.
   Därför måste installation, första uppstart och påföljande faser endast utföras av behörig och kvalificerad personal.
7. Installationer som inte utförs i linje med de varningar som anges i denna handbok och användning utanför de föreskrivna temperaturgränserna gör att garantin ogiltigförklaras.
8. Löpande underhåll av filter och allmän utvändig rengöring kan även utföras av användaren eftersom det inte innebär några svåra eller farliga moment.

9. Under montering och vid varje underhållsingrepp måste de säkerhetsförebyggande åtgärder som anges i denna handbok, och på de dekaler som anbringats inuti maskinen, iakttas. Dessutom måste alla de skyddsåtgärder som ges av sunt förnuft och de säkerhetsbestämmelser som gäller på installationsplatsen följas.

10. Skyddshandskar och -glasögon måste alltid användas vid utförande av ingrepp på utrustningens kylsida.

1. Klimatanläggningen får inte installeras i miljöer där det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), eller i lokaler där det finns andra maskiner som genererar en stark källa till värme.

1. Vid utbyte av komponenter får endast originalreservdelar från OLIMPIA SPLENDID användas.

1. VIKTIGT! tt förebygga all risk för elchock är det absolut nödvändigt att dra ut kontakten ur eluttaget innan elanslutningar och alla typer av rengöring och/eller underhållsmoment utförs på utrustningen.

1. Åska, bilar i närheten och mobiltelefoner kan orsaka felfunktioner. Koppla från enhetens elförsörjning i ett par sekunder och starta sedan om klimatanläggningen.

1. När det regnar rekommenderar vi att nätförsörjningen kopplas från för att undvika skador till följd av åska.

1. Om enheten inte används under en längre tidsperiod, eller om ingen vistas i det luftkonditionerade rummet, rekommenderar vi att nätförsörjningen kopplas från för att undvika olyckor.

1. Använd inte flytande eller frätande rengöringsmedel för rengöring av enheten, spruta inte vatten eller andra vätskor på enheten eftersom det kan skada plastkomponenterna eller t.o.m. förorsaka elstötar.

1. Blöta inte ner enheten och fjärrkontrollen. an leda till kortslutning eller brand.

1. Vid felfunktion (till exempel: onormalt ljud, dålig lukt, rök, onormal temperaturökning, elektrisk dispersion osv.) ska nätförsörjningen omedelbart kopplas från. Kontakta er lokala återförsäljare.

2. Lämna inte luftkonditioneraren igång under längre perioder om luftfuktigheten är hög och om dörrar och fönster är öppna. Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

1. Sätt inte in eller dra ur strömkontakten medan enheten är i funktion. Det finns risk för brand eller elstötar.

1. Rör inte vid (om i funktion) produkten med våta händer. finns risk för brand eller elstötar.

1. Placera inte värmaren eller andra apparater i närheten av nätkabeln. Det finns risk för brand eller elstötar.

1. Var försiktiga så att vatten inte tränger in i de elektriska delarna. kan förorsaka brand, skada på produkten eller elstötar.

1. Öppna inte luftintagsgallret medan apparaten är i drift. Det finns risk för att göra sig illa, få en elstöt eller att produkten skadas.

1. Blockera inte luftflödets in- eller utlopp; det kan skada produkten.

1. Sträck inte in fingrarna eller andra objekt i luftintaget eller -utloppet medan apparaten är i funktion.

Vassa delar och delar i rörelse kan förorsaka skador.

1. Drick inte vatten som läcker ut från apparaten.

Det är inte hygieniskt och kan orsaka allvarliga hälsoproblem.

1. Vid läckage av gas från andra apparater ska ni vädra omgivningen ordentligt innan luftkonditioneraren sätts igång.

2. Montera inte ned, utför inte heller ändringar på utrustningen.

3. Lufta omgivningen väl om den används tillsammans med en kamin osv.
4. Använd inte apparaten för annat än vad den är avsedd för.
5. De personer som arbetar med och ingriper på en kylkrets ska ha lämplig certifiering som utfärdats av ett godkänt kontrollorgan som intygar deras kompetens att säkert hantera kylaggregat i enlighet med en bedömningsspecifikation som godkänts av branschförbunden.
6. Släpp inte ut R32-gas i atmosfären. R32 är en fluorerad växthusgas med en faktor för global uppvärmningspotential (GWP) = 675.

1. Den apparat som beskrivs i denna handbok överensstämmer med följande EU-förordningar.

• ECODESIGN 2009/125/EG, 206/2012/EU
- ENERGIMÄRKNING 2012/30/EU, 626/2011/EU och eventuuellt påföljande uppdateringar.

- Detta klimatanläggningen innehåller fluorerade gaser. pecifik information angående typen och mängden gas, se märkskylten på enheten.

• Arbetsmomenten för installation, assistans och reparation av apparaten ska utföras av en certifierad tekniker.
• Arbetsmomenten för avinstallation och återvinning av produkten ska utföras av certifierade tekniker.
• Om det finns en anordning för läckagedetektering installerad i systemet måste det kontrolleras att det inte finns något läckage en gång om året.
• När ni utför kontroller av att det inte finns några läckage i enheten rekommenderas det att ni för ett detaljerat register över alla inspektioner.
• Innan ni börjar att arbeta på apparaten måste området kring utrustningen kontrolleras för att säkerställa att det inte finns någon risk för brand eller förbränning.
• Innan ni börjar att arbeta på apparaten måste området kring utrustningen kontrolleras för att säkerställa att det inte finns någon risk för brand eller förbränning.

För att reparera kylsystemet måste följande förebyggande åtgärder vidtas innan ingripandet på systemet påbörjas.

DENNA PRODUKT SKA ENDAST ANVÄNDAS I ENLIGHET MED DE SPECIFIKATIONER SOM INDIKERAS I DENNA HANDBOK. EN ANNAN ANVÄNDNING ÄN DEN SOM SPECIFICERATS KAN LEDA TILL ALLVARLIGA OLYCKOR. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BE STÄMMELSERNA I DENNA HANDBOK.

1. Det är nödvändigt att begränsa området kring arbetsutrymmet och undvika att arbeta i begränsade utrymmen. Säkerställ säkra arbetsförhållanden genom att kontrollera det lättantändliga materialet.

1. All underhållspersonal och de personer som arbetar i området runtomkring ska ha fått utbildning om den typ av arbete som ska utföras.

1. Området MÅSTE kontrolleras med en särskild kylvätskedetektor före och under arbetet så att teknikern har kännedom om potentiellt brandfarliga atmosfärer.

Säkerställ att instrumentet som detekterar läckage är lämpligt för användning med lättantändliga kylvätskor, dvs. att det inte

producerar gnistor och att det är förseglat på lämpligt sätt eller i grunden säkert.

1. De elektroniska läckagedetektorerna kan behöva kalibreras. Kalibrera dem om nödvändigt i ett område som är fritt från kylvätska.
2. Säkerställ att detektorn inte är en potentiell källa till förbränning och att den är lämplig för den kylvätska som används.

Utrustningen för detektering ska vara inställd till en procentsats för kylvätskans undre explosionsgräns (LEL) och vara kalibrerad för den kylvätska som används. Den lämpliga procentsatsen för gasen (max. 25 %) ska bekräftas.

1. Om man misstänker att det finns en läcka ska alla öppna lågor eli -mineras.

Om en vätskeläcka upptäcks som kräver hårdlödning måste all kyl - vätska i systemet samlas upp eller isoleras (med hjälp av avstängningsventiler) i en del av systemet långt från läckaget.

Pumpa sedan igenom kvävgas utan syre (ÖFN) genom systemet både före och efter hårdlödningsprocessen.

1. Om ett arbete med öppen låga behöver utföras pulverpå apparaten ÄR DET NÖDVÄNDIGT att ha en pulver- eller koldioxidsläckare nära till hands.

1. För att utföra ett arbete som inkluderar exponering av rörledningar som innehåller eller har innehållit en lättantändlig kylvätska får INGEN förbränningsvätska användas.

Det finns risk för brand eller explosion!

1. Alla förbränningskällor (även en tänd cigarett) bör hållas på behörigt avständ från platsen där man ska utföra alla arbetsmomenten under vilka lättantändlig kylvätska kan läcka ut i det omgivande området.

2. Säkerställ att området är ordentligt ventilerat innan ni ingriper inuti systemet; det måste finnas en kontinuerlig ventilation.

3. Använd INTE några andra medel för att påskynda avfrostningsprocessen eller för rengöring annat än de som rekommenderas av tillverkaren.

4. Innan någon typ av arbetsmoment utförs, kontrollera alltid att:

- kondensatorerna är tömda.

Åtgärden ska utföras under säkra förhållanden för att undvika att det kan bildas gnistor,

SV - 9

- det inte finns spänningsförande elkomponenter och att kablarna inte är exponerade medan systemet fylls på, återställs eller spolas, - det finns en kontinuerlig jordanslutning.

1. All elförsörjning måste kopplas från den apparat ni utför arbete på. Om det är strikt nödvändigt att apparaten är elförsörjd måste en fung- erande permanent läckagedetektor utplaceras vid den mest kritiska punkten.

1. Säkerställ att packningarnas och tätningsmaterialets skick inte har försämrats. Det kan uppstå lättantändliga atmosfärer.

2. Tillämpa ingen permanent induktiv belastning eller kapacitans på kretsen utan att ha försäkrat er om att det inte gör att den tillåtna spänningen och strömmen för apparaten överskrids.

Apparaten måste ha korrekta nominella värden för provet.

1. Kontrollera periodiskt att kablarna inte är utsatta för slitage, rost, överdrivet tryck, vassa kanter eller något annat skadligt miljöförhållande.

2. När man ingriper inuti kylkretsen för att göra reparationer eller utav någon annan orsak måste följande konventionella procedurer iakttas:

3. avlägsna kylvätskan,

4. rensa kretsen med en inertgas,
5. utrymma,
6. rensa med en inertgas igen,

7. öppna kretsen genom slittning eller via hårdlödning.

8. Påfyllningen av kylvätskan ska förvaras i de särskilda förvaringscylindrarna.

Systemet ska "rengöras" med kvävgas utan syre (OFN) för att göra enheten säker. Det kan vara nödvändigt att upprepa den här processen flera gånger. Använd INTE tryckluft eller syre för det här arbetet.

1. Cylindrarna ska hållas i vertikalt läge. Använd endast cylindrar som är lämpliga för uppsamling av kylvätskor. Cylindrarna ska vara kompletta med en tryckbegränsningsventil och tillhörande avstängningsventil i fullgott skick. Även en uppsättning kalibrerade vågar ska finnas tillgångliga.

1. Rörens ska ha kopplingar för frånkoppling och det får INTE finnas några läckor. Innan uppsamlingsmaskinen används ska det kontrolleras att den fått ett korrekt underhåll och att eventuella tillhörande elkomponenter är förseglade, för att förhindra antändning vid läckage av kylvätska.

2. Säkerställa att kylsystemet är placerat på marken innan ni går vidare med att fylla på systemet med kylvätska. Märk systemet när påfyllningen är klar. Var särskilt uppmärksam på att inte överbelasta kylsystemet.

1. Innan ni fortsätter med påfyllningen ska systemet undergå ett trycktest med kvävgas utan syre (OFN) och läckagetest efter påfyllningen men före driftsättningen. Det är nödvändigt att utföra ett ytterligare läckagetest innan ni lämnar anläggningen.

2. Den uppsamlade kylvätskan ska återlämnas till vätskeleverantören i den särskilda uppsamlingscylindern, och skriva den tillhörande anmärkningen om transport av spillet. Blanda INTE kylvätskor i uppsamlingsbehållarna och särskilt inte i cylindrarna.

3. Om kompressorerna eller deras oljor behöver avlägsnas ska det säkerställas att de tömts till en godtagbar nivå för att vara säkra på att den lättantändliga kylvätskan inte blir kvar i smörjmedlet. Denna process ska utföras innan kompressorn sänds tillbaka till leverantörerna. Använd endast elektrisk värme för kompressorenheten för att skynda på processen.
4. När installationen väl är klar ska ni kontrollera att det inte finns något kylmedelsläckage (kylvätskan avger giftig gas om den exponeras för en eldlåga).

0.5 - FÖRUTSEDD ANVÄNDNING

• Klimatanläggningen ska endast användas för produktion av varm eller kall luft (efter val) med det enda syftet att uppnå en bekväm temperatur i omgivningen.
• En felaktig användning av anläggningen (utomhus och inomhus) med eventuella skador som förorsakas på personer, föremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.6 - RISKZONER

- Klimataggregaten får inte installeras i miljöer där det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), eller i lokaler där det finns andra maskiner som genererar en stark källa till värme, i närheten av en källa med saltvatten eller svavelhaltigt vatten.

- Använd INTE gas, bensin eller andra lättantändliga vätskor i närheten av klimatanläggningen.

- Klimatanläggningen har inte någon fläkt för intag av frisk luft i lokalen, vädra genom att öppna dörrar och fönster.

- Installera alltid en automatisk brytare och se till att det finns en särskild försörjningskrets.

1 - BESKRIVNING AV APPARATEN

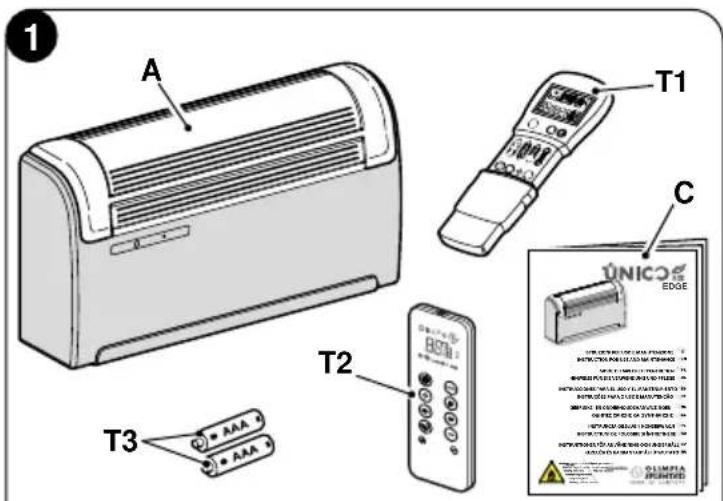

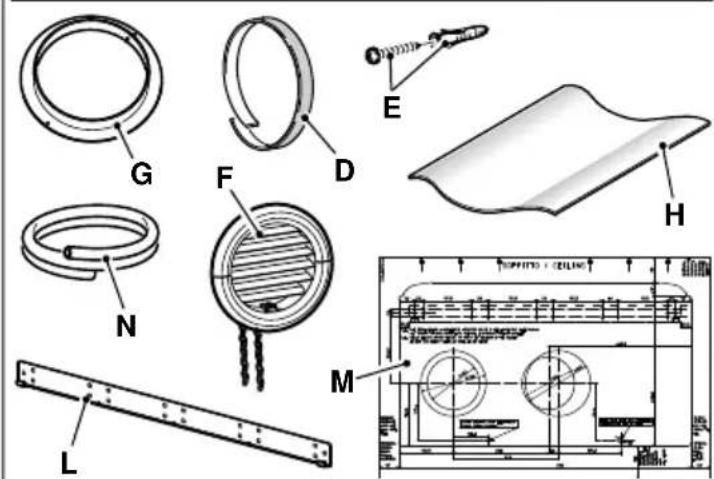

1.1 - LISTA ÖVER KOMPONENTER SOM LEVERERAS MED ANLÄGGNINGEN

De enheter som klimatanläggningen består av förpackas individuellt i kartongemballage. Emballagen kan transporteras som enskilda enheter för hand av två personer eller lastas på en transportvagn alla tillsammans, högst tre förpackningar dock eftersom det handlar om en inomhusenhet, eller enskilt när det gäller en utomhusenhet.

Innan ni börjar med monteringen ska ni försäkra er om att ni har alla enheterna nära till hands.

A. UNICO Edge R32-enhet
T1. Fjärrkontroll*
T2. Fjärrkontroll*
C. Bruks- och underhållsan- visningar + garanti
D. Isoleringstejp (2 st.)
E. Kit med skruvar och pluggar
F. Yttre galler för till- och frånluft inklusive kedjor och kit för installation av galler (2 st.)
G. Inre fläns (2 st.)
H. Folie för väggrör (2 st.)
L. Hållare för fäste i väggen
M. Pappersmall för borrning av hål.
N. Kondensutloppsrör

*Kontrollera den levererade modellen

1 A T1 C T2 T3 UNICO EDGE AAAA AAAA

Batterierna (T3) för fjärrkontrollen, två stycken av typ AAA på 1,5V, är komponenter som är nödväniga men de medföljer inte.

1.2 - MAGASINERING

Förvara förpackningarna i ett slutet utrymme som är skyddat mot väder och vind och placerade på plank eller på en lastpall.

VÄND INTE UPP OCH NED PÅ FÖRPACKNINGEN OCH PLACERA DEN INTE HORISONTELLT

1.3 - MOTTAGANDE OCH UPPACKNING

Emballaget består av lämpligt material och har förpackats av expertpersonal.

Enheterna levereras kompletta och i perfekt skick, trots detta ska ni göra följande vid leverans för att kontrollera speditionens kvalitet:

a. Vid mottagande av emballagen ska ni kontrollera att förpackningen inte är skadad.
Om så är fallet ska ni ta emot varorna med förbehåll och ta foton av eventuella skador för att kunna visa de som bevis på skadorna.
b. Packa upp och kontrollera gentemot komponentlistan att varje enskild del har levererats.
c. Kontrollera alla komponenterna så att de inte har utsatts för skada under transporten. Om så är fallet, ska ni meddela speditören om de eventuella skadorna senast 3 dagar efter leveransen genom rekommenderat brev med framläggande av fotobevis.
d. Var försiktig under uppackningen och installationen av anläggningen.

Vassa delar kan förorsaka skada, var särskilt uppmärksam på vassa kanter på strukturen och på kondensatorns och förångarens flänsar.

Ingen information angående skador utrustningen utsatts för kan beaktas efter 3 dagar från leveransdatumet.

Domstolen i BRESCIA är behörig vid eventuella tvister som kan komma att uppstå.

Spara förpackningen åtminstone under hela garantiperioden, för eventuella speditioner till assistanscentrum vid behov av reparation.

Kasta bort förpackningarna i enlighet med gällande lagstiftning för avfallsdisponering.

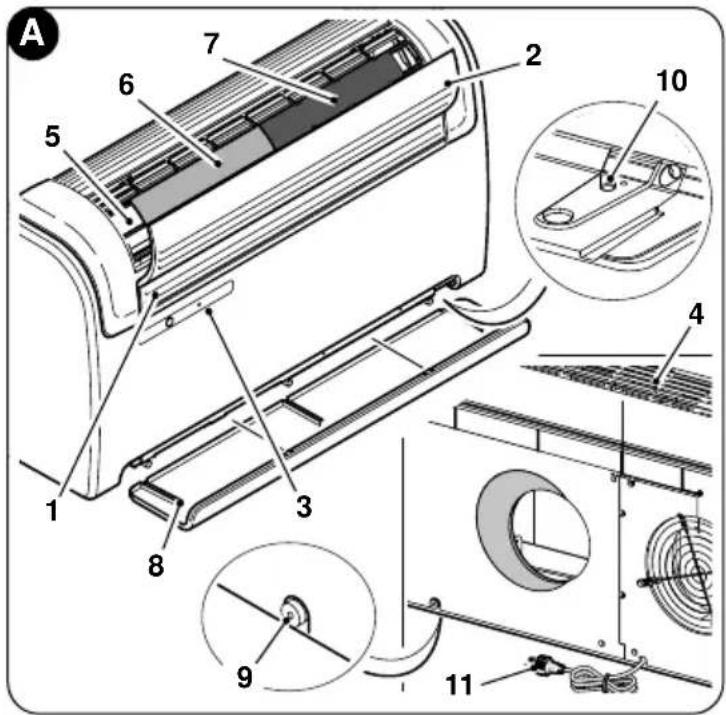

1.4 - BESKRIVNING AV APPARATENS KOMPONENTER (fig.A)

1. Frånuftsventil (Flap)
2. Luftintagsventil
3. Konsol för visning av funktioner och larm
4. Luftintagsgaller
5. Luftfilter
6. Reningsfilter
7. Aktivt kolfilter
8. Undre skydd
9. Kondensavledning
10. Kondensavledning i nödläge
11. Nätkabel

A 1 2 3 4 5 6 7 8 9 10 11

2 - INSTALLATION

2.1 - INSTALLATIONSLÄGE

För en korrekt installation och optimal funktionsprestanda, ska ni noga följa det som anges i den här handboken.

Försummelse att tillämpa de föreskrifter som indikerats, kan orsaka felfunktion i apparaten, frita företaget OLIMPIA SPLENDID för allt garantiansvar och för eventuella skador på personer, djur eller föremål.

Det är viktigt att elsystemet uppfyller kraven i bestämmelserna, överensstämmer med de uppgifter som indikeras i de tekniska specifikationerna och är ordentligt jordad.

2.2 - LOKALENS STORLEK OCH EGENSKAPER DÄR KLIMATAN-LÄGGNINGEN SKA INSTALLERAS

• Innan klimatanläggningen installeras måste kylbehovet för sommaren (och för vintern på modeller med värmepump) avseende den berörda lokalen beräknas.
• Ju exaktare beräkningen är desto bättre kommer produkten att kunna fungera.
• Hänvisa direkt till gällande lagstiftning för att kunna göra beräkningen.
• För särskilt viktiga applikationer råder vi er att läsa värmetekniska specialstudier.

- Såvitt det är möjligt måste ni hur som helst försöka att begränsa de större värmebehoven med följande försiktighetsåtgärder. På stora fönster som är exponerade för solen är det lämpligt att ha gardiner inomhus som kan dras för eller ännu bättre solskydd utomhus (persienner, verandor, reflekterande tejp osv.). Den luftkonditionerade lokalen måste förbli stängd så lång tid som möjligt.

- Undvik att tända halogenlampor med hög energiförbrukning eller andra elektriska apparater som absorberar mycket energi (ugnar, ångstrykjärn, kokplattor osv.).

2.3 - VAL AV ENHETENS POSITION

För att uppnå bästa möjliga funktion och undvika fel eller farotillständ, måste enhetens installationsplats inomhus uppfylla följande krav:

a. Utsätt inte apparaten för värme eller ångkällor (fig. 3).
b. Säkerställ att utrymmet till höger och vänster om enheten är minst 60 mm och minst 80 mm ovanför enheten (fig. 2).
c. Enhetens nedre ledning ska vara minst 100 mm från golvet för låg vägginstallation. Vid väggmontering högt upp måste avståndet från taket vara minst 80 mm (fig. 2).
d. Den vägg där inomhusenheten ska fästas måste vara stabil, robust och lämplig för bära upp vikten.
e. Det ska vara möjligt att lämna ett nödvändigt utrymme runt enheten för eventuella underhållsingrepp.

2 min 60mm min 80mm min 60mm min 100mm

SV - 15

f. Det får inte finnas hinder för en fri cirkulation av luften i den övre luftintagsdelen (gardiner, växter, möbler) och för frånluften fram. Det kan orsaka sådan turbulens att anläggningen inte kan fungera korrekt (fig. 3).

g. Spruta inte vatten eller någon annan typ av vätskor direkt på apparaten (fig. 3).

h. Apparaten får inte vara placerad i ett sådant läge att luftflödet är riktat direkt mot personerna i närheten (fig. 3).

i. Forcera aldrig öppningen av luftavledningsflänsen (fig. 3).

I. Placera inte flaskor, burkar, kläder, blommor eller nåot annat objekt ovanpå luftintagsgallret (fig. 3).

m. Installera inte klimatanläggningen direkt ovanpå en hushållsapparat (tv-apparat, radio, kylskåp osv.) eller ovanpå en värmekälla (fig. 3).

Apparaten ska installeras vid en yttervägg.

När ni har identifierat den rätta platsen för installation av apparaten, i enlighet med tidigare nämnda kriterier, ska ni kontrollera att det inte finns bärande strukturer eller system (balkar, pelare, hydraulledningar, elkablar osv.) på de punkter där ni ska borra hålen som är nödvändiga för installationen.

Kontrollera ännu en gång att det inte finns några hinder för en fri luftcirkulation genom de hål som ska användas (växter och löv, brädbeklädnad, persienner, för tätt sittande galler eller spjälverk osv.).

2.4 - MONTERING AV ENHETEN

Rören får vara högst 1 meter långa, de ska vara släta invändigt och de får inte vara böjda.

De medföljande gallerna ska användas eller galler med likvärdiga egenskaper.

2.4.1 - Borra hål i väggen

Två hål ska borras i väggen för att enheten ska kunna fungera, hålen måste vara belägna enligt mallen och vara av diametern 162 mm.

- Det går att installera enheten UNICO EDGE istället för en UNICO SKY- eller UNICO STAR-enhet utan att ändra de hål som redan finns i väggen, med undantag för det lilla hålet för kondensutlopp. I sådant fall, ska det isoleringsmaterial som eventuellt finns i frånluftsöppningen tas bort för att inte försämra prestandan. Det behövs ett nytt hål även för fästhållarna.

- Borrningen av hål i väggen ska utföras med ett lämpligt verktyg som underlättar arbetet och undviker skador eller överdrivna störningar för lunden.

Specialborrar (så kallade kärnborrar) med högt vridmoment och en reglerbar rotationshastighet enligt den håldiameter som ska borras är de bästa verktygen för att borra stora hål i väggen.

- För att undvika att det sprids mycket damm och skräpi omgivningen, kan kärnborrar kopplas till ett utsugningssystem vilket i huvudsak består av en dammsugare som ska anslutas till ett tillbehör (typ av sugkopp) som ska placera placeras i närheten av borrpunkten.

• Gör så här för att borra hålet:

- Placera den medföljande borrmallen (M) mot väggen och respektera minimiavständen från taket, golvet och sidoväggarna som indikeras på själva mallen och som kan hållas i rätt läge med tejp (Y) (fig. 4).

- Genom att använda en liten borr eller en syl, rita hålens mitt mycket försiktigt innan de sedan borras (fig. 4).

- Borra de två hålen för till- och frånluft genom att använda en borrspets av en diameter på 202 mm (eller 162 mm) för kärnborren.

Hålen ska borras med en lätt lutning neråt för att förhindra att det eventuellt kommer in vatten från ledningarna (fig.5).

Den större delen av det borttagna materialet stöts ut utåt och var därför försiktig så att det inte träffar personer eller objekt som står undertill. För att undvika så gott det går att den utvändiga putsen går sönder ska ni vara mycket försiktiga när ni borrar den sista delen av hålet och lätta lite på kärnborrens tryck.

- Borra hålen som tidigare ritats ut för de pluggar som ska användas för fästhållarna (fig. 6).

Gör en noggrann kontroll av väggens egenskaper och fasthet för det eventuella valet av specifika pluggar i speciella situationer.

Tillverkaren kan inte hållas ansvarig för eventuella missbedömningar av förankringens strukturella fasthet som förberetts av installatören.

Vi uppmanar er därför att vara mycket försiktiga när ni gör detta eftersom om det utförs på fel sätt kan det leda till allvarliga skador på personer och föremål.

- Vid enheter med värmepump för vilka det inte förutsetts ett kondensutlopp som är inbyggt i väggen (se stycket 2.4.2), måste det borras ett hål som passerar i det läge som indikeras i hålmallen för att möjliggöra avledning av själva kondensen.

2.4.2 - Förberedning av kondensutloppet

- För maskiner med värmepump ska det kopplas ett kondensutloppsrör (fig. 1 - ref. N) (medföljer leveransen) till klimatanläggningen som ska anslutas till rätt öppning (A) (fig. 7).

Innan luftutloppsröret förs in ska pluggen tas bort (B) (fig. 7).

En magnetventil garanterar kondensflödet från det inre kärlet när maxnivån uppnås.

- För maskiner med endast kylning krävs det en anslutning av röret för kondensavledning om det förutses en funktion med låga utvändiga temperaturer (lägre än 23°C).

- Dräneringen sker genom tyngdkraft. Därför är det oundvikligt att utloppsledningen har en minimilutning vid varje punkt på minst 3 %. Röret som ska användas kan vara styvt eller en slang med en inre diameter på minst 16 mm.

- Om ledningen mynnar ut i ett avloppssystem ska det föras in ett vattenlås innan röret leder ut i huvudavloppet. Vattenlåset ska vara beläget minst 300 mm under enhetens inlopp (fig.8).

7 A B N

8 min 300mm

SV - 19

• Om dräneringsledningen tömmer ut i en behållare (dunk eller annat), ska ni undvika att dunken är hermetiskt tillsluten och framför allt att dräneringsröret förblir nedsänkt i vattnet (se fig.9).
• Hålet (J) för genomlopp av kondensröret ska alltid ha en lutning utåt (se fig.10).

Den exakta positionen rörinloppet ska vara placerat i förhållande till enheten definieras på hålmallen.

Var försiktig i sådant fall så att det avledda vattnet inte förorsakar skador på eller hinder för objekt eller personer.

Under vinterperioden kan det här vattnet bilda isbeläggningar utvändigt.

9

10

När kondensutloppet kopplas in ska ni vara mycket försiktiga så att ni inte klämmer gummislangen.

Vid drift på vintern med temperaturer som är lika med eller under 0° C, ska ni försäkra er om att kondensutloppsslangen är skyddad mot frost för att garantera dräneringen.

Vid en längre tids drift på vintern med temperaturer som är lägre än -5°C, ska tillvalssatsen för uppvärmning av karet installeras.

2.4.3 - Montering av luftledningar och utvändiga galler

- Efter att ha borrat hålen (med kärnborren), ska ni föra in plastfolien (H) i dem som levereras med klimatanläggningen (fig. 11).

Folien (H) är förformad för hålen på 202 mm. För hål på 162 mm ska ni klippa en remsa i folien på 130 mm på längden (fig. 11).

Plastfoliens längd ska vara 65 mm mindre än väggens.

11 130 mm H Ø162/202 mm

- Rulla folien (H) och för in den i hålet och var noga med att skarvlinjen alltid är vänd uppåt (fig.11).

För att skära röret (H) räcker det att använda en vanlig kniv (fig. 11-12).

Gör så här för att positionera de utvändiga gallren:

a. Applicera packningen (D) på väggflänsarna (G) genom att se till att de stämmer överens med flänsens ytterkant som visas i figur 13.

b. Fäst de två flänsarna med 2 pluggar av en diameter på 6 mm med de två fästhålen i horisontellt läge (figur 14 - 15 - 16).

13 D G

14 G

15 Ø6mm

16 G

SV - 21

c. För in fjäderns lilla ögla med långt skaft på pluggens pinne (på båda komponenterna) (fig.17).

d. Sätt in de två pluggarna (med fjäder) från det utvändiga gallrets främre del till dess att de klickar på plats (fig.18) och fäst sedan de två kedjorna i fjäderns stora ögla.

e. Fatta tag i de två kedjorna kopplade till gallret med en hand.

f. Vik de utvändiga gallren och grip tag i dem med din fria hand i den vikta delen och sträck in fingrarna inuti i de enskilda flänsarna (fig.19).

g. För in armen i röret till dess att det yttre gallret skjuter ut helt.

h. Öppna upp gallret igen och var noga med att hålla fingrarna inuti flänsarna.

i. Vrid gallret till dess att flänsarna är helt horisontella och med lutningen vänd neråt.

I. Dra i kedjan och sträck fjädern, haka sedan fast kedjans ring i sprinten rörgenomgången för den inre flänsen (fig. 20).

m. Kapa av de överflödiga maskorna på kedjorna med en tång.

Använd endast de medföljande gallren (F), eller galler med likvärdiga egenskaper.

2.4.4 - Förberedelse av hål på maskinen

Vid användning av rör på 162 mm får inte borttagningen från det bakre höljet ha gjorts.

Vid användning av hål ∅ 202 mm, gör så här:

a. Bryt av det bakre förformade skyddet med en tång (fig. 21-A).
b. Vrid sedan den del av skyddet som ska tas bort framåt och bakåt med handen till dess att den återstående förformade delen bryts av (fig. 21-B).
c. Trimma det eventuella överskottet av isolering som är kvar inuti hålet med en kniv (fig. 21-B).

2.4.5 - Placering av apparaten på fästhållare.

Verka på de två hålen som tidigare borrats (se fig. 6) och fäst stödhållarna (L) i väggen med de medföljande skruvarna som hör till pluggarna (E) (fig. 22).

Efter att ha kontrollerat

att fästhållarna är ordentligt förankrade i väggen,

att förinställningarna för elanslutning och kondensavledning har förberetts (om det är nödvändigt),

22 L E E

går det att ansluta klimatan- läggningen.

Lyft upp klimatanläggningen och fatta tag i den på bottens sidor och haka fast den i hållarna (L) (fig. 23).

För att underlätta fasthakningsmomentet ska du luta den nedredelen aningen i riktning mot dig själv.

- Elanslutningen och fixeringen av kondensutloppet ska göras med genom att sätta en träkil eller annat liknande objekt mellan apparaten och väggen för att skapa ett lämpligt avständ (se fig. 24).

- När det är klart ska ni kontrollera att det inte finns några springor bakom apparatens baksida (lden isolerande packningen ska sitta åt ordentligt till väggen) framförallt i området för ledningarna för till- och frånluft.

Apparaten är utrustad med en nätkabel med kontakt (anslutning av typ Y).

Vid användning av ett eluttag i närheten av apparaten behöver ni inte göra något annat än att sätta in kontakten.

nnan klimatanläggningen anslut ska ni försäkra er om att:

innings- och frekvensförsörjningsvärdena följer det som specificeras i uppgifterna på märkskylten som finns på apparaten.

- Försörjningsledningen är utrustad med en effektiv jordanslutning och är av korrekt dimension för klimatanläggningens maximala absorption (minimitvärsnitt för kablar på 1,5mm2).

- Apparaten försörjs endast via ett uttag som är kompatibelt med den medföljande kontakten.

Ett eventuellt byte av nätkabeln ska endast utföras av behörig teknisk service eller av personal med liknande kompetens.

Det ska finnas en lämplig omnipolär brytare kopplad till apparatens nätförsörjning i enlighet med de nationella installationsbestämmelserna. Ni måste i vilket fall kontrollera att elförsörjningen är ordentligt jordad och har lämpliga överbelastnings- och/eller kortslutningsskydd (vi rekommenderar användning av en trög säkring av typen 10 AT eller andra anordningar med likvärdiga funktioner).

Gör så här för att byta ut nätkabeln:

a. Dra av det undre höljet (gängat) (A) (fig. 25).

b. Dra av det övre höljet (gängat) (B) (fig. 25).

c. Lossa de 6 skruvarna som hålle fast fronskyddet (fig. 26).

d. Avlägsna frontskyddet (C) (fig. 27) och ta bort höljet från kopplingsdosan (D) (fig. 27).

e. Lossa kabelklämman (E) (fig. 27) och lossa fästskruvarna för uttagsplintens kabel (F) (fig. 27).

f. Dra av den befintliga kabeln och sätt in den nya genom att följa samma förlopp.

g. Avlägsna träkilen på maskinens baksida.

h. Låst fast de tre kabelpolerna i uttagsplinten och dra åt skruvarna (F) (fig. 27).

i. Lås fast kabeln med klämman (E) (fig. 27).

25 B A

26

I. Stäng kortets skydd (D) (fig. 27).

m. Sätt tillbaka maskinens frontskydd med de sex skruvarna.

n. Sätt tillbaka de två gängade skydden (övre och undre).

Enheten kan installeras både i den nedre delen av väggen (i närheten av golvet) och i den övre delen av väggen (i närheten av taket).

För att optimera fördelningen av luft och den omgivande komforten kan luftflödets riktning ändras genom att ändra frånluftsventilens position.

SV - 25

2.5.1 - Konfiguration av elektroniken för installation lågt eller högt upp

på väggen

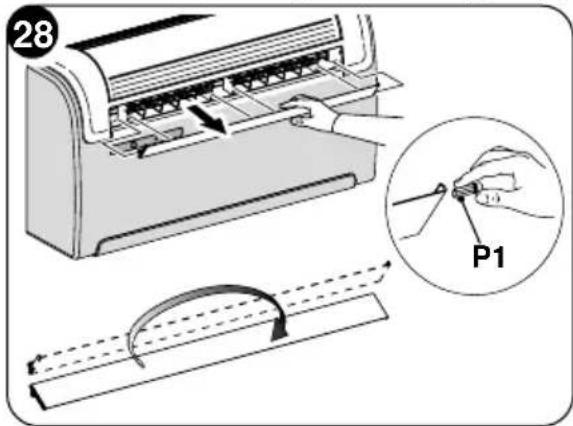

Gör så här (se fig. 28):

a. Öppna försiktigt ventilen och lossa den från krokarna på sidan och i mitten på deflektorerna.
b. Dra av tappen (P1) och vrid ventilen 180°.
c. För in tappen (P1) på ventilens högra sidan.

d. Sätt tillbaka ventilen genom att föra in pinnen (P1) i det undre hålet till höger om öppningen (P2) och sätt in tappen som redan finns i enheten i det undre hålet till vänster om öppningen.

28 P1

Konfigurationen för hög väggmontering bestämmer en automatisk korrigering av rumstemperaturen på 3°C i värmeläge.

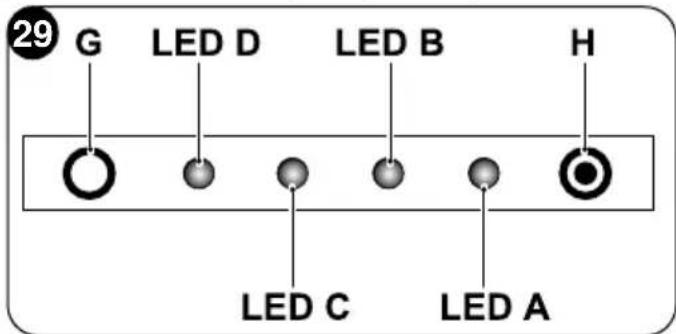

För en korrekt funktion måste varje ändring av frånluftsventilens konfigurationen motsvara den relativa ändringen av den elektroniska konfigurationen.

När du har utfört de mekaniska arbetsmomenten för byte av frånluftsventil ska elektroniken för maskinkontroll konfigureras (se fig.29):

a. Anslut elförsörjningsledningen.
b. Säkerställ att maskinen är i standby-läge, LED A är tänd.
c. Håll återställningsknappen H intryckt till dess att en ljudsignal avges.

d. KONFIGURATION AV HÖG VÄGG: tryck och håll knappen H intryckt igen till dess att LED C tänds (gul).

KONFIGURATION AV GOLV: tryck och håll knappen H intryckt igen till dess att LED B tänds (grön).

e. Släpp displayknappen H och vänta i ett par sekunder till dess att standby-konfigurationen återställs, LED A är tänd.

3 - ANVÄNDNING

3.1 - WARNINGAR

Installation och elanslutning av apparaten ska utföras av expertpersonal med behörighet som uppfyller kraven i gällande lagstiftning. Installa-

SV - 26

tionsinstruktionerna finns i det särskilda avsnittet i denna handbok.

Inget objekt eller strukturellt hinder (möbler, gardiner, växter, bladverk, spjäljalusier osv.) får hindra det normala luftflödet både från de inomhus- och utomhusgallren.

- Luta er inte eller ännu värre sitt aldrig på klimatanläggningens hölje för att undvika allvarliga skador på de utvändiga delarna.

- Flytta inte frånluftsventilen manuellt. För att utföra detta moment ska ni alltid använda fjärrkontrollen.

• Vid vattenläckage från apparaten ska den omedelbart stängas av och nätförsörjningen ska kopplas från. Ring sedan närmast auktoriserade servicecentrum.
• Under funktion i värmningsläge sörjer klimatanläggningen periodiskt för att eliminera isen som kan bildas på det batteriet utomhus. I denna situation fortsätter maskinen att fungera men den skickar inte varmluft till rummet.

Den här fasen kan vara från 3 minuter till maximalt 10 minuter.

- Rengör luftfiltret regelbundet enligt beskrivningen i avsnittet om detta (4.1.2).

Apparaten får inte installeras i lokaler där det uppstår explosiva gaser eller där det finns fuktighet och temperaturer utanför de maxgränser som fastställs i installationshandboken.

3.2 - BESKRIVNING AV SIGNALKONSOLEN

Till höger högst uppe på maskinen sitter tryckknapparna och lysdioderna vars funktioner beskrivs nedan (4.3.3).

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN

Fjärrkontrollen som levereras med klimatanläggningen är det instrument som gör det möjligt att använda enheten på ett bekvämt sätt. Det är ett instrument som ska hanteras försiktigt och särskilt:

• Undvika att blöta ner den (den får inte rengöras med vatten eller lämnas ute i väder och vind).
• Undvik att låta den falla ner på golvet eller hårdas stötar.

T1 T2

SV - 27

- Undvik att utsätta den för direkt solljus.

- Fjärrkontrollen fungerar med infraröd teknologi.

- För inte in hinder mellan fjärrkontrollen eller klimatanläggningen under användning.

• Om andra apparater med fjärrkontroll används i omgivningen (TV, stereoanläggningar osv.), kan det uppstå störningar vilket kan leda till att den skickade signalen går förlorad.
• Elektroniska lampor och lysrör kan störa signalerna mellan fjärrkontrollen och klimatanläggningen.
  • Ta ut batterierna om fjärrkontrollen inte ska användas under en längre tidsperiod.
• Fjärrkontrollens display inaktiveras efter ett par sekunder av inaktivitet, tryck på en valfri knapp för att återaktivera den.

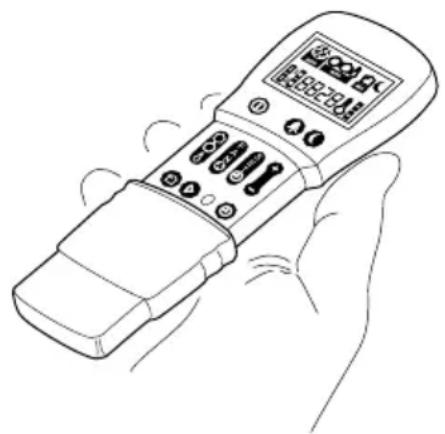

3.3.1 - Isättning av batterierna (fig. 31)

För att sätta in batterierna korrekt:

a. Dra av locket till batterifacket.
b. Sätt in batteriet i det särskilda facket och se till att respektera den indikerade polariteten.

Var mycket noga med att respektera polariteterna som indikeras i botten av batterifacket.

c. Stäng locket korrekt.

3.3.2 - Byte av batterierna

Batterierna ska bytas ut när fjärrkontrollens display inte längre är tydlig eller när den inte längre ändrar klimatanläggningens inställningar.

Använd alltid nya batterier och byt ut båda. Användning av gamla batterier eller en annan typ av batterier kan göra att fjärrkontrollen inte fungerar som den ska.

Fjärrkontrollen fungerar med två alkaliska torrcellsbatterier på 1,5V (av typen AAA. LR03) (fig. 31).

31 T1 T2

SV - 28

Efter utbyte av batterierna ska fjärrkontrollens klocka justeras.

När de väl är urladdade ska båda batterierna bytas ut och kastas bort och lämnas in vid särskilda uppsamlingsställen eller i enlighet med lokala bestämmelser.

• Om ni inte använder fjärrkontrollen under ett par veckor eller längre, ska batterierna tas ut. Eventuellt läckage från batterierna kan skada fjärrkontrollen.
• Batteriernas genomsnittliga livslängd under normal användning är ungefär sex månader. Byt ut batterierna när "bip"-ljudet för mottagning av kommandot från den inomhusenheten inte längre hörs, eller om sändningslampan på fjärrkontrollen inte längre tänds.

Ladda inte och montera inte isär batterierna. Kasta inte batterierna i eld. De kan brinna eller explodera.

Om batterivätskan rinner ut på hud eller kläder ska de tvättas noga med rent vatten. Använd inte fjärrkontrollen med batterierna som läckt. De kemiska produkterna i batterierna kan förorsaka brännskador eller andra hälsorisker.

3.3.3 - Placering av fjärrkontrollen

• Håll fjärrkontrollen i ett sådant läge att signalen kan nå apparatens mottagare (maximalt avständ är ungefär 8 meter - med laddade batterier) (fig. 32).
  Om det finns hinder (möbler, gardiner, väggar osv.) mellan fjärrkontrollen och apparaten reduceras fjärrkontrollens kapacitet.

32 ~8m

3.4 - BESKRIVNING AV FJÄRRKONTROLLEN

Fjärrkontrollen är gränssnittet mellan användaren och klimatanläggningen och därför är det viktigt att lära sig alla dess funktioner, hur de olika kommandona ska användas och vad symbolerna som visas betyder.

3.4.1 - Beskrivning av fjärrkontrollens knappar (Fig. 38-39)

B1 Aktivering/inaktivering (standby) av enheten
B2 Knapp för funktionsläge ECONOMY/ECO
B3 Knapp för funktionsläget nattkomfort (SILENT)
B4 Val av funktionsläe

- kylning > värmning > ventilation >

avfuktning > automatisk

B5 Ökning/minskning av ventilationshastighet
B6 Inställning av klocka/programmering
B7 Minskning/ökning av önskad temperatur/klocka/programmering
B8 Aktivering/inaktivering av luftutloppsventilens svängande funktion
B9 Aktivering/inaktivering av luftväxlingssystem FREE COOLING (inte tillgängligt för denna modell)

B10 RESET-knapp

B11 Aktivering/inaktivering av program
B12 Val av önskad måttenhet för temperatur °C / °F genom att trycka samtidigt på knapparna B7

T1 AUTO AUTO ECO 1 0 8828 H 2 0 B1 B5 B4 B9 B8 B2 B3 B6 B7 B11 B10 38

T2 OFF 12 ON 80°8n A eco B1 MODE B4 B5 + B7 B12 B3 - ECO B2 B8 SET JIMER TIMER B6 B11

3.4.2 - Beskrivning av fjärrkontrollens display (Fig. 40-41)

D1 Indikering av fläktens hastighet eller dess automatiska funktionsläge (AUTO)
D2 Värmningsläge
D3 Kylläge
D4 Avfuktningsläge
D5 Luftväxlingsfunktion (inte tillgängligt för denna modell)
D6 Nattfunktion (SILENT)
D7 Automatisk funktion
D8 Program 1
D9 Program 2
D10 Indikator för temperatur/klocka
D11 ECO-funktion aktiverad
D12 Lägsta, medel, max. ventilationshastighet
D13 Sändning av kommando pågår
D14 Inställning av programmets avstängningstid
D15 Inställning av klocka/program
D16 Inställning av programmets påslagningstid
D17 Signal för urladdat batteri
D18 Tidrelä minuter
D19 Önskad temperatur/klocka/programmering

T1 D1 D3 D2 D4 D6 AUTO AUTO ECO D7 D8 1 8828 H D9 2 M D10 40

T2 D3 D13 D8 D15 D14D7D4 OFF 1 ON 2 D9 D16 D10 D17 D18 D2 D19 88°8n 88°8n D6 A eco D12 D11 41

3.5 - BESKRIVNING AV KLIMATANLÄGGNINGENS FUNKTIONER

3.5.1 - Allmän påslagning och hantering av driften

- Fjärrkontrollen gör det möjligt att styra systemet.

För att sända kommandona till klimatanläggningen ska fjärrkontrollens främre del vara vänd i riktning mot enhetens konsol.

Mottagningen av det skickade kommandot bekräftas genom avgivandet av en ljudsignal.

- Det största avstånedt mellan fjärrkontrollen och enheten är 8 meter för att kommando ska kunna mottas (med laddade batterier).

3.5.2 - ECO-knapp

- Genom att trycka på knappen B2 på fjärrkontrollen aktiveras energibesparings funktionen som automatiskt optimerar maskinens funktioner på displayen visas symbolen D11.

3.5.3 - Påslagning/avstängning av apparaten

- Tryck på knappen B1 på fjärrkontrollen för att aktivera eller inaktivera (standby) klimatanläggningen.

Enhetens kontrollsystem är försett med ett minne, ina inställningar går därför förlorade när enheten stängs av.

Vid en längre periods stopp ska enheten stängas av genom att koppla från huvudströmbrytaren eller dra ut kontakten ur eluttaget.

3.5.4 - Funktion i läget "Kylning"

• Genom att använda detta funktionsläge avfuktar och kyler enheten ner omgivningen.
• För att aktivera detta funktionsläge trycker du flera gånger på knappen B4 på fjärrkontrollen till dess att symbolen D3 för detsamma visas på displayen.
• I det här funktionsläget går det att ställa in den önskade temperaturen och fläktens hastighet.

Efter tre minuter (som maximal tid) från aktiveringen av det här funktionsläget

startas kompressorn och enheten börjar att sprida kall luft.

- Starten av kompressorn indikeras av att LED B (grön lampa) på konsolen tänds (fig.30).

3.5.5 - Funktion endast i läget "Avfuktning"

- Genom att använda detta funktionsläge avfuktar enheten omgivningen.

Aktivering av denna funktion är särskilt användbar under mellansäsongerna, dvs. under de dagar (till exempel, när det regnar) när temperaturen på det hela taget är behaglig men den mycket höga fuktigheten är lite besvärlig.

• I det här funktionsläget ignoreras både inställningen av omgivningstemperaturen och inställningen av fläktens hastighet som alltid visar sig motsvara minimihastigheten.
• Därför försvinner alla indikationer om temperatur och fläkthastighet på fjärrkontrollens (fig.E) display.
• För att aktivera detta funktionsläge trycker du flera gånger på knappen B4 på fjärrkontrollen till dess att symbolen D4 och den automatiska ventilationens symbol D1 visas på displayen.
• I det här läget är det normalt att apparaten fungerar intermittent.

3.5.6 - Funktion endast i läget "Ventilation"

• Genom användning av detta funktionsläge utför inte enheten någon åtgård varken för temperaturen eller för luftfuktigheten i omgivningen.
• För att aktivera detta funktionsläge trycker du flera gånger på knappen B4 på fjärrkontrollen till dess att symbolen D1 för automatisk ventilation visas på displayen.

3.5.7 - Funktion endast i läget "Välbefinnande" (automatiskt)

• I det här funktionsläget, beroende på temperaturen inne i lokalen och den önskade inställda temperaturen, regleras systemets temperatur och fläktens hastighet automatiskt (med undantag för funktion i läget "avfuktning").
• För att aktivera detta funktionsläge trycker du flera gånger på knappen B4 på fjärrkontrollen till dess att symbolen D7 för detsamma visas på displayen.

3.5.8 - Funktion i läget "Värmning" (endast för modeller med värmepump)

• Genom att använda detta funktionsläge värmer enheten upp omgivningen. Denna funktion är endast tillgänglig för modellerna med värmepump (HP).
• För att aktivera detta funktionsläge trycker du flera gånger på knappen B4 på fjärrkontrollen till dess att symbolen D2 för detsamma visas på displayen.
• I det här funktionsläget går det att ställa in den önskade temperaturen och fläktens hastighet. Efter tre minuter (som maximal tid) från aktiveringen av det här funktionsläget startas kompressorn och enheten börjar att sprida varm luft.

- Starten av kompressorn indikeras av att LED B (grön lampa) på konsolen tänds (fig.30).

Enheten sörjer periodiskt för att frosta av batteriet. Under hela den här fasen skickar inte klimatanläggningen varm luft ut i rummet även om de olika inomhusdelarna förblir påslagna med undantag för luftfläkten. När utomhustemperaturerna är låga kan det uppstå fördröjningar i övergången från lägsta hastighet till medel- eller maxhastighet från det ögonblick som signalen skickas med fjärrkontrollen. Liknande fördröjningar kan uppstå vid aktiveringen den rörliga deflektorns oscillering. Efter enhetens avstängning förblir den interna fläkten i funktion i ytterligare ett par sekunder och därefter stannar den och båda luftventilerna stängs.

3.5.9 - Kontroll av luftflödets riktning

• Tryck på knappen B9 på fjärrkontrollen för att aktivera/inaktivera den rörliga deflektorns kontinuerliga svängning i luftutloppet (fig.36 - rif. 1).
• När den kontinuerliga svängningen är aktiverad, gör ännu en tryckning på knappen B9 det möjligt att blockera deflektorn för att erhålla den önskade vertikala riktningen för luftflöde

en rörliga deflektorns position får aldrig forceras manuellt.

3.5.10 - Kontroll av fläktens hastighet

• Fläktens hastighet styrs via knappen B5 (på fjärrkontrollen).
• Genom att tryck flera gånger på den här knappen ändras hastigheten följande sekvens:

$$ \text { Låg } > \text { Medel } > \text { Hög } > \text { Automatisk. } $$

• Desto högre den inställda hastigheten är desto större är enhetens kapacitet, men den är inte så tystgående.
• Genom att ställa in hastigheten till Automatisk reglerar mikroprocessorn på enheten hastigheten automatiskt och håller den ännu högre ju större skillnad det är mellan temperaturen i omgivningen och den inställda temperaturen.
• Hastigheten reduceras alltid automatiskt i takt med att omgivningstemperaturen närmar sig den inställda temperaturen.

SV - 34

- I avfuktningsläget går det inte att styra hastigheten eftersom apparaten endast kan fungera på låg hastighet.

3.5.11 - Knapp för nattkomfort (SILENT)

• För att aktivera detta funktionsläge trycker du på knappen B3 på fjärrkontrollen på displayen visas symbolen D6.

• Aktiveringen av funktionen nattkomfort SILENT gör det möjligt att erhålla många olika resultat:

• gradvis ökning av den inställda temperaturen under kylning

• gradvis minskning av den inställda temperaturen för värmning (endast HP-modeller)
• reducering av apparatens ljudnivå
• besparing av ström under nattförbrukningen

- För aktivering av funktionen nattkomfort måste ni först välja funktionsläget och den önskade temperaturen, aktivera sedan funktionen nattkomfort genom att trycka på knappen B3.

• Knappen för nattkomfort bör idealiskt sett aktiveras precis innan ni går och lägger er.
• I kylläget bibehålls den inställda temperaturen i en timme efter aktiveringen av knappen nattkomfort. Under de påföljande två timmarna ökas inställningen gradvis, medan fläktens funktion är inställd på låg hastighet.

- Efter den andra timmen ändras inte temperaturinställningen och fläktinställningen ytterligare.

• I uppvärmningsläget bibehålls den inställda temperaturen i en timme efter aktiveringen av knappen nattkomfort. Under de påföljande två timmarna minskas inställningen gradvis, medan fläktens funktion är inställd på låg hastighet.
• Efter den andra timmen ändras inte temperaturinställningen och fläktinställningen ytterligare.
• Knappen för nattkomfort är inte tillgänglig för användning bara i avfuktning och ventilation.
• Knappen för nattkomfort är kan uteslutas när som helst (helst vid uppvaknande) genom att trycka på knappen igen B3.
• Nollställ nu temperaturinställningarna och fläktens hastighet som ställdes in innan denna funktion aktiverades.

3.5.12 - Inställning av timern

- Apparatens logik gör det möjligt för användaren att utnyttja två olika timer-program (se stycket 3.5.15), tack vare vilka enheten kan inaktiveras och aktiveras (eller vice versa) på önskade tider (till exempel, går det att aktivera den en kort stund före

förutsedd hemkomst för att komma hem till en behagligare temperatur i hemmet).

- Om du önskar använda dessa funktioner ska du först och fråmst ställa in den exakta tiden (se stycket 3.5.13) och därefter ställa in timern på de önskade tiderna.

3.5.13 - Inställning av klocka och timer (T1)

För att ställa in tiden ska ni ta fjärrkontrollen till hjälp så här:

a. Tryck på knappen B6 (SET TIMER) till dess att indikationen för timmar h (D10) visas på displayen.
b. Med knapparna B7 (+ och -) ställer du in timme.
c. Tryck på knappen B6 till dess att indikationen för minuter m (D10) visas på displayen.
d. Med knapparna B7 (+ och -) ställer du in minuterna.
e. Tryck på knappen B6 för att memorisera tiden och fortsätta med programmeringen av timern.

T1 AUTO AUTO ECO 1 8828 H 2 M D10 42

3.5.14 - Inställning av klocka och timer (T2)

För att ställa in tiden ska ni ta fjärrkontrollen till hjälp så här:

a. Tryck på knappen B6 (SET TIMER) till dess att indikationen för timmar h (D10) visas på displayen.
b. Med knapparna B7 (+ och -) ställer du in timme.
c. Tryck på knappen B6 till dess att indikationen för minuter m (D10) visas på displayen.
d. Med knapparna B7 (+ och -) ställer du in minuterna.
e. Tryck på knappen B6 för att memorisera tiden och fortsätta med programmeringen av timern.

T2 OFF 1 2 ON D10 80 80 80 80 A eco 43

3.5.15 - Inställning av timerns tider (PROGR. 1 och PROGR. 2) (T1)

Det går att ställa in ett eller båda timer-programmen.

För att ställa in apparatens aktiverings- och inaktiveringstider i de två programmen ska du använda fjärrkontrollen och göra så här:

a. Tryck en eller flera gånger på knappen B6 (SET TIMER) till dess att symbolen I (D8a) (aktiveringstid för det 1:a programmet) visas på displayen.

b. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanläggningen aktiveras.

Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.

c. Tryck en eller flera gånger på knappen B6 (SET TIMER). På displayen visas symbolen Ⓞ (D8b) (inaktiveringstid för det 1:a programmet).

d. Med knapparna B7 (+ och -) ökar eller minskar du den tid när du vill att klimatanläggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.

e. Tryck igen på knappen B6 (SET TIMER). På displayen visas symbolen I (D9a) (aktiveringstid för det 2:a programmet).

f. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanläggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.

g. Tryck igen på knappen B6 (SET TIMER). På displayen visas symbolen (D9b) (inaktiveringstid för det 2:a programmet).

h. Med knapparna B7 (+ och -) ökar eller minskar du den tid när du vill att klimatanläggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.

i. För att gå tillbaka till det normala funktionsläget trycker du en eller flera gånger på knappen B6 (SET TIMER) till dess att alla symbolerna för denna inställning släcks på displayen.

D8b AUT AUTO ECO D8a 1 8828 H D9a 2 D9b

3.5.16 - Inställning av timerns tider (PROGR. 1 och PROGR. 2) (T2)

Det går att ställa in ett eller båda timer-programmen.

För att ställa in apparatens aktiverings- och inaktiveringstider i de två programmen ska du använda fjärrkontrollen och göra så här:

a. Tryck en eller flera gånger på knappen B6 (SET TIMER) till dess att symbolen 1 (D8) (aktiveringstid för det 1_a programmet) och symbolen ON (D16) visas på displayen.
b. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanläggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.
c. Tryck en eller flera gånger på knappen B6 (SET TIMER); till dess att symbolen 1 (D8) (aktiveringstid för det 1:a programmet) och symbolenOFF (D14) visas på displayen.
d. Med knapparna B7 (+ och -) ökar eller minskar du den tid när du vill att klimatanläggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.
e. Tryck igen på knappen B6 (SETTIMER) till dess att symbolen 2 (D9) (aktiveringstid för det 2:a programmet) och symbolen ON (D16) visas på displayen.
f. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanläggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.
g. Tryck igen på knappen B6 (SETTIMER) till dess att symbolen 2 (D9) (aktiveringstid för det 2:a programmet) och symbolen OFF (D14) visas på displayen.
h. Med knapparna B7 (+ och -) ökar eller minskar du den tid när du vill att klimatanläggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minuter.

i. För att gå tillbaka till det normala funktionsläget trycker du en eller flera gånger på knappen B6 (SET TIMER) till dess att alla symbolerna för denna inställning släcks på displayen.

D14 D8 OFF 1 2 D9 ON D16 88°88 A eco 45

3.5.17 - Aktivering och inaktivering av timern

När timerns program väl har ställts in går det att aktivera dem eller ej efter behov. Aktiveringen kan avse ett av de två programmen eller båda.

I synnerhet, varje gång som knappen B11 (aktivering av programmen) trycks in ändras situationen enligt följande:

• Aktivering endast av det 1:a programmet.
• Aktivering endast av det 2:a programmet.
• Aktivering av det 1:a och det 2:a programmet.
• Inaktivering av båda programmen.

3.5.18 - Återställning av fjärrkontrollens alla funktioner (endast för fjärrkontroll T1)

Genom att trycka på knappen B10 (RESET) nollställs fjärrkontrollens alla inställningar. Detta gör att alla timerns tidsinställningar som har sparats i fjärrkontrollen annulleras och fjärrkontrollen återställer alla fabriksinställningarna.

Genom att trycka på knappen B10 på displayen visas alla de symboler som indikeras i och gör det på så sätt möjligt att kontrollera själva displayens integritet.

3.5.19 - Hantering av apparaten om fjärrkontrollen inte är tillgänglig

Om fjärrkontrollen tappas bort, batterierna laddas ur eller vid felfunktion, kan klimatanläggningen endast fungera i automatiskt läge genom att trycka på mikrobrytaren som sitter under hålet på konsolen med ett vasst objekt.

För att stänga av klimatanläggningen trycker du på mikrobrytaren igen.

Från det ögonblick som fjärrkontrollen blir tillgänglig igen, ska den normala kontrollen av klimatanläggningen återställas genom att ge ett valfritt kommando via fjärrkontrollen.

3.6 - RÅD FÖR ENERGIBESPARING

Nedan ger vi några enkla råd för en reducering av förbrukningen:

• Håll alltid filtren rena (se kapitlet om underhåll och rengöring).
• Håll dörrarna och fönstren stängda i lokalen som ska luftkonditioneras.
• Undvik att solljus tränger in i rummet (vi rekommenderar att ni använder gardiner, drar ner spjäljalusierna eller stänger persiennerna).
• Täpp inte till enheternas luftflödesvägar (i in- och utlopp). Utöver att anläggningen på sätt inte uppnpr en optimal kapacitet, äventyrar det även dess korrekta funktion och risk för irreparabla fel på enheten.

4 - RENGÖRING OCH UNDERHÅLL

Innan ni går vidare med någon typ av underhålls- och rengöringsingrepp ska ni alltid försäkra er om att ha stängt av anläggningen med hjälp av fjärrkontrollen och att ha dragit ut kontakten ur eluttaget (eller att ha ställt huvudströmbrytaren högst upp i läge "0" OFF).

Rör inte vid enhetens metalldelar när luftfiltren tas ut. mycket vassa. Risk för skärskador eller sår.

4.1 - RENGÖRING

4.1.1 - Rengöring av apparaten och fjärrkontrollen

Använd en torr trasa för att rengöra apparaten och fjärrkontrollen (fig. 33).

Det går att använda en trasa fuktad med kallt vatten för att rengöra apparaten om den är mycket smutsig.

Sug upp mellan inloppsgallren och luftutloppet (fig. 33).

Använd inte en trasa som behandlats med kemiska medel eller som är antistatisk för att rengöra apparaten. Använd inte bensin, lösningsmedel, polermedel eller liknande rengöringsmedel.

Denna typ av produkter kan göra att plastytorna går sönder eller deformeras.

SV - 40

För att garantera en effektiv intern luftfiltrering och en god funktion av klimatanläggningen måste luftfiltret rengöras periodiskt eller när LED A (röd lampa) på enheten tänds. Luftfiltret sitter i den övre delen av apparaten.

Filterutdragning:

a. Koppla från apparatens elförsörjning.
b. Stäng av enheten och vänta tills luftintagsventilen stängs.
c. Lyft upp luftintagsgallret manuellt (3) (fig. 35).
d. Lyft upp filtrets främre del (F) och dra det helt lätt mot dig (fig. 35).
e. Ta bort de två extra filtren från filterenheten (F) (fig. 36):
(grönt reningsfilter ref. F1 - svart aktivt kolfilter ref. F2).
f. Tvätta och torka alla filtren ordentligt.

Återmontering av filtret:

g. För in enheten för aktivt kol (F2) på filterenheten (F) genom att låsa fast det på de särskilda flikarna (X1) (fig. 36).
h. Sätt in reningsfiltret (F1) på den första tappen på filterenheten (X2), dra lätt i det och lås fast det på de andra två tapparna (X3) (fig. 36).

F 3 35

F1 F2 F X3 X2 F2 X1 F1 36

SV - 41

i. Montera tillbaka filterenheten (F) genom att in den bakre fliken i gallret (fig. 37).
I. Stäng luftintagsgallret manuellt igen (3) (fig. 37).

För att inaktivera LED A (om tänd) efter att ha rengjort och satt tillbaka filtren, ska ni elansluta enheten genom att trycka en kort stund på återställningsknappen H med hjälp av ett vasst föremål.

Detta återställer varningen om behovet av filterrengöring.

4.2 - UNDERHÅLL

Om ni förutser att inte använda apparaten under en längre tidsperiod, gör så här:

a. Nollställ luftkonditioneraren och koppla från försörjningen.
b. Ta ut batterierna ur fjärrkontrollen.

Försök inte att reparera apparaten själva.

4.2.1 -Periodiskt underhåll

Klimatanläggningen har utformats så att det löpande underhållet reduceras till ett minimum.

Faktum är att det endast de rengöringsmoment som räknas upp nedan behöver utföras:

• Rengöring eller tvättning av luftfiltret varannan vecka eller varje gång som den relativa röda lysdioden tänds (arbetsmoment som kan utföras av användaren, se användarhandboken).
• Rengöring av kondensbatteriet och av kondensens hanteringssystem.

Denna typ av arbetsmoment ska utföras periodiskt av behörig teknisk personal och med en frekvens som är beroende av installationsplatsen och användningens intensitet.

Beroende på mängden av smuts kan ni begränsa er till en torrengöring (genom att blåsa med en batterikompressor och kar och rengöra med en mjuk borste och vara noga med att inte deformera flänsarna) eller utföra en mer genomgående rengöring, även en tvätt med särskilda rengöringsmedel.

4.2.2 - Uttömning av kondensvatten vid nödläge

Om det skulle uppstå fel i kondensvattenhanteringssystemet stannar klimatanläggningen och rapporterar larmstatus genom att LED A, LED B och LED C (fig.30). Tänds intermittent

För att köra maskinen tillfälligt i väntan på att supporttjänsten anländer går det avleda vattnet med följande enkla moment (fig. 37):

Innan ni går vidare ska ni alltid försäkra er om att ha stängt av anläggningen med hjälp av fjärrkontrollen och att ha dragit ut kontakten ur eluttaget (eller att ha ställt huvudströmbrytaren högst upp i läge "0" OFF).

a. Ta av locket (6a) och var noga med att först ställa en stor behållare därunder (minst fem liter) för att samla upp vattnet.

b. När felet har åtgärdats kommer supporttjänsten att sörja för att stänga avledningsledningen igen.

6a min. 5L

4.3 - DIAGNOSTIK, LARM OCH FEL

4.3.1 - Felsökning

För användaren är det mycket viktigt att kunna känna igen eventuella avvikelser eller funktionsfel vad gäller apparatens förutsedda beteenden i dess normala drift. De vanligaste felen kan användaren dessutom själv enkelt åtgärda (se stycket 4.3.5: Fel och åtgärder).

För alla andra signaleringar (se stycket: 4.3.3 - 4.3.4) det är alltid nödvändigt att kontakta teknisk service"

Varje försök till reparation som utförts av icke behörig personal gör att garantin omedelbart upphör att gälla.

4.3.2 - Funktionsaspekter som inte ska betraktas som fel

Under normal funktion kan följande uppstå:

a. Kompressorn startar inte om innan en viss period har (cirka tre minuter från föregående stopp).

- I apparatens funktionslogik har det förutsetts en fördröjning mellan ett kompressorstopp och dess påföljande omstart för att skydda kompressorn från alltför frekventa aktiveringar.

b. Under drift av enheterna med värmepump i värmningsfasen kan spridningen av varm luft ske ett par minuter efter aktiveringen av kompressorn.

- Om fläkten skulle starta samtidigt som kompressorn så kommer det under de första driftsminuterna att flöda ut överdrivet mycket kall luft i omgivningen (vilket kan vara störande för personerna i rummet) eftersom apparaten ännu inte är i fullt driftsläge.

4.3.3 - Konsolens Ijussignaler

Om klimatanläggningen blockeras tänds lysdioderna för Att ge signal om larm enligt tabellen "TAB1". Kontakta ett Olimpia servicecent

H Serviceknapp (RESET).

G Infraröd mottagare.

BESKRIVNING	LED D grön	LED C gul	LED B grön	LED A röd
Signal om att maskinen är i standby OFF OFF	OFF OFF
Signal om att maskinen är i funktion ON x x x
Signal om aktivering av timer, maskin i vänteläge	OFF ON OFF OFF
Signal om aktivering av timer, maskin i funktion	ON ON x x
Signal om påslagning av kylkompressorn	ON	x	ON	x
Signal om det eventuella behovet av att rengöra luftfiltret.	ON x x ON
ON: tänd lysdiod - OFF: släckt lysdiod - x: neutral

4.3.4 - Konsolens larm

Vid ett larm blinkar lysdioderna enligt vad som indikeras i tabellen "T2".

Om ett av följande larm på displayen finns kvar i mer än tre minuter ska ni kontakta ett Olimpia serveicecenter.

Tabell "TAB2"

BESKRIVNING	LED D grön	LED C gul	LED B grön	LED A röd
Extern lufttemperaturprobe fel x x 0 1
Kondensortemperatursond fel x x 0 2
Inloppstemperatursond fel x x 0 3
Kompressorströmskydd x x 0 4
Kommunikationsfel x x 0 5
Överström av kraftledningen x x 0 6
Kompressorströmskydd inte lämpligt x x 0 7
Power board DC spänning problem x x 0 8
Aktuell avvikelse x x 0 9
Kondensatorns temperatur för hög	x x 1	0
UIPM-skydd	x x 1	2
EEPROM reading error	x x 1	3
EEPROM writing error	x x 1	4
För hög inloppstemperatur	x x 1	7
Rumstemperaturprob är felaktig	0 1 0	0
Förångarens temperaturprob är felaktig	0 2 0	0
Förångarens temperatur för låg	0 3 0	0
Förångarens temperatur för hög	0 4 0	0
Kommunikationsfel	0 5 0	0
Förångare av fläktmotorens fel	0 8 0	0
Vattennivålarm	1 1 0	0
1-9:antal blinkningar (1 blinkning = 1 sekund på, 1 sekund av) - 0:släckt lysdiod - x:neutral

4.3.5 - Fel och åtgärder

Felfunktion Orsak	Vad behöver göras?
Apparaten startar inte Strömavbrott Vänta tills strömmen återställs.
Apparaten kyler inte/värmer inte tillräckligt	Felaktig temperaturinställning.	Ställ in temperaturen på korrekt sätt. Konsultera kapitlet "Användning av fjärrkontrollen".
	Luftfiltret är smutsigt. Rengör luftfiltret.
	Dörrarna eller fönstren är öppna.	Stäng dörrarna eller fönstren.
	Uttagen för de inomhus-eller utomhusenheternas inlopps- eller utloppsluft är blockerade.	Ta först bort tilltäppning-arna och starta sedan om anläggningen.
Om problemet inte har åtgärdats, kontakta närmaste teknisk servicecentrum.ndahålla detaljerad information om felfunktionen och om enhetsmodellen.

0 - ÁLTALÁNOS INFORMÁCIÓK....3

0.1 - SZIMBÓLUMOK....3
0.2 - SZERKESZTÖI PIKTOGRAMOK....3
0.3 - ÁLTALÁNOS FIGYELMEZTETÉSEK....5
0.4 - MEGJEGYZÉSEK A FLUOROS GÁZOKHOZ 8
0.5 - RENDELTETÉSSZERÜ HASZNÁLAT 11
0.6 - KOCKÁZATI ZÓNÁK....11

1 - A BERENDEZÉS LEÍRÁSA....12

1.1 - A KISZÁLLÍTOTT ALKATRÉSZEK JEGYZÉKE....12
1.2 - TÁROLÁS....13
1.3 - ÁTVÉTEL ÉS KICSOMAGOLÁS......13
1.4 – A BERENDEZÉS ALKATRÉSZEINEK LEÍRÁSA 14

2 - TELEPÍTÉS....14
