MANUAL DE UTILIZARE Real Force VR3520N Concept

Vă mulțumim pentru cumpărarea produsului marca Concept și vă dorim să fiti mulțumitii de produsul nostru pe întreaqa durată de utilizare a acestula.

Înainte de prima utilizare citiți cu atenție și în întregime manualul de utilizare și păstrați-l pentru o consultare ulterioară. Asigurăți-vă că și celelalte persoane care vor folosi produsul sunt familiarizate cu instrucțiunile prezentate în prezentul manual.

Parametri tehnici
Consum de putere 50 W
Tensiunea accumulatorului 14,4 V
Tensiunea adaptorului de încărcare AC 220-240 V - 50/60 Hz
Nivel de zgomot 60-70 dB
Baterie 5200 mAh, Li-Ion
Durata de functionare 250 min
Durata încărcăril depiline 4-5 ore
Domeniu de frecvențe 2,4-2,4835 GHz
Puterea emitătorului (max.) 18,5 dBm

IMPORTANT

Înaintea racordării la rețeaua electrică, efectuați un control vizual pentru a vă asigura că unitatea este intactă, iar pe timpul transportului nu s-a ajuns la nicio deteriorare.

INDICATII IMPORTANTE PRIVIND SECURITATEA

• Nu utilizati aparatul în alt mod decât cel descris în prezentul manual.
• Înainte de prima utilizare îndepărtați de pe aparat întregul material de ambalare și materialele de marketing.
• Înainte de utilizare îndepărtați de pe podea toate obiectele care ar putea perturba curățarea eficientă și fără probleme (cabluri, hârtii, îmbrăcăminte, fețe de masă și perdele care ating podeaua).
• În cazul în care există scări în zona pe care robotul aspirator o curăță, este esențial să setați o zonă restricționată sau să împiedicați aspiratorul să cadă pe scări.
• Folositi doar accesorii și piese de schimb originale, destinate acestui scop.
• Nu vă așezatii pe aspirator și nici nu punetii pe acesta alte obiecte.
• Aparatul ar trebui să fie utilizat doar în interior, la temperaturi cuprinse între 0 °C și 40 °C.
• Înainte de utilizare controlați dacă recipientul pentru praf și țesătura mopului sunt fixate bine.

15%

15

RO

concept

concept

RO

• Nu puneți părul, îmbrăcămintea, degetele sau alte părți ale corpului în apropierea periei principale. Mențineți peria și partea de aspirare a aspiratorului curate, îndepărtați părul și praful care ar putea să reducă proprietățile de aspirare și calitatea curățării.
• Nu utilizati aparatul pe podea udă sau umedă.
• Nu aspirați lichide, țigări aprinse, cioburi și obiecte ascuțite, chibrituri și alte substanțe inflamabile, bucăți mai mari de hârtie, ungi de plastic sau alte obiecte care ar putea să deterioreze aspiratorul.
• La aspirare nu lăsați ca aspiratorul să treacă peste cabluri liber așezate.
• La întreținerea sau curățarea aparatului comutați întrerupătorul în poziția oprit.
• Lumina solară directă poate să reducă sensibilitatea senzorilor cu infrarosu, împiedicați vă rugăm iluminarea directă a acestuia.
• La stergere covorul trebuie asigurat în așa fel încât robotul să nu urce pe acesta. În cazul în care este instalată pe aspirator țesătura de stergere cu rezervorul de apă, s-ar putea ajunge la întreruperea curățeniei, eventual la umezirea nedorită a covorului.
• Nu puneți aparatul în locurile de unde ar putea să cadă ușor pe podea (masă, scaune).
• Înaintea încărcării aparatului verificați dacă stația de încărcare este conectată corespunzător.
• În condiții termice extreme sau la o utilizare necorespunzătoare se poate ajunge la scăpări de lichid al bateriei. La contactul lichidului cu pielea, spălați imediat cu multă apă. La contactul cu ochii limpeziți imediat cu o cantitate mare de apă timp de cel puțin 10 minute. Apelați la medic.
• În cazul în care doriți să lichidați aparatul, mai întâi decuplați bateria de la aparat.
• În cazul în care transportați aparatul sau nu-l veți folosi timp mai îndelungat, comutați întrerupătorul în poziția oprit. Astfel veți prelungi durabilitatea bateriei.
• Verificați dacă tensiunea rețelei de alimentare corespunde cu valorile de pe plăcuța de identificare a aparatului. Nu conectați aparatul la prize ramificate sau la cabluri de prelungire.
• La scoaterea aparatului din priza de curent electric nu trageți niciodată de cablu, prindeți de stecăr și scoateți-I prin tragere.
• Nu permiteti folosirea aparatului drept jucărie.
• Nu folositi substanțe abrazive sau agresive din punct de vedere chimic

pentru a curăța aparatul.

• Aparatul este destinat doar utilizării casnice, nu este destinat uzului comercial.
• Nu cufundați cablul de alimentare, stecărul sau aparatul în apă sau întrun alt lichid.
• Nu reparați aparatul prin forțe proprii. Apelați la un service autorizat și preveniți rănirile la o manipulare neprofesională.
• Acest aparat poate fi utilizat de către copiii cu vârsta de 8 ani și peste și de către persoanele cu dizabilități fizice sau capacitate mentală redusă sau experiență și cunoștințe insuficiente doar dacă sunt supravegheate sau au fost familiarizate cu utilizarea în siguranță a aparatului și pricep eventualele pericole. Curățarea și întreținerea efectuate de către utilizator nu poate fi exercitată de către copii care nu au vârsta de peste 8 ani și nu sunt sub supraveghere. Copiii sub 8 ani trebuie să păstreze distanța de siguranță față de aparat și cablu de alimentare. Copiii nu au voie să se joace cu aparatul.
• Copiii cu vârsta sub 3 ani nu trebuie să aibă acces la aparat, dacă nu sunt supravegheati permanent.
• Nu vă uitați direct în lampa UV. Există pericolul de vătămare a văzului.
• Producătorul și importatorul în Uniunea Europeană nu este răspunzător pentru daunele cauzate de aparat, ca de ex. rănire, opărire, incendiu, vătămare, degradare a altor obiecte etc.
• În cazul în care cablul de alimentare este deteriorat, asigurați ca înlocuirea să o facă un service autorizat, pentru a se preveni aparitția situațiilor periculoase. Este interzisă utilizarea aparatului cu cablul de alimentare defect.
• Aspiratorul robot trebuie folosit doar cu adaptorul de rețea original, adaptorul fiind livrat cu acesta. Pentru a evita aparitia situațiilor periculoase, nu folositi niciodată un alt tip de adaptor.

La nerespectarea instrucțiunilor producătorului, eventuala reparație nu poate fi recunoscută drept reparație de garanție.

Controlați cu atenție dacă ați scos toate accesoriiile livrate, pe perioada garanției recomandăm să păstrați cutia originală din hârtie, manualul de utilizare și materialul de ambalare

RO

concept

concept

RO

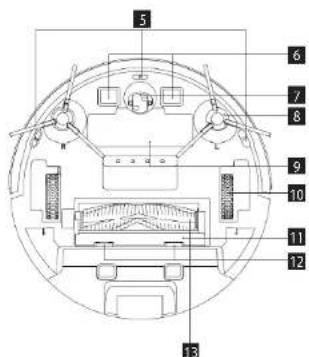

DESCRIEREA PRODUSULUI

1 Aparat măsurat lungimi LDS
2 Senzor anti coliziune pentru senzorul radar
3 Senzori anti coliziune
4 Senzor cu infrarosu pentru încărcare

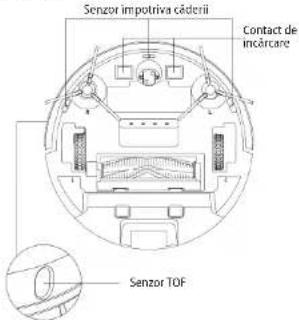

5 Senzori impotriva câderii
6 Contact de încărcare
7 Rotiță universală

1 2 3 4

8 Periuta laterală
9 Carcasa accumulatorului
10 Roata de actionare
11 Carcasă perle
12 Buton pentru scoaterea capacului
13 Peria principală

1 Capacul filtrelor
2 Buton pentru scoaterea recipientului
3 Senzor de perete
4 Buton pentru repornirea sistemului
5 Conector pentru upgradarea sistemului (acest conector este destinat doar utilizării de câtre un specialist)

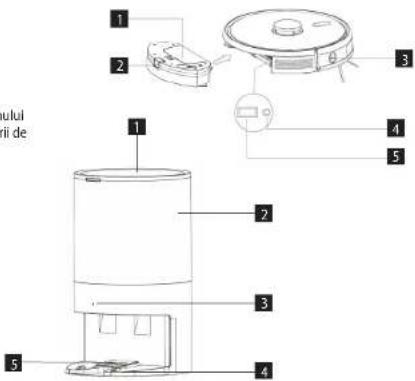

Stația de andocare

1 Capac
2 Corpul statiei
3 Indicator încărcare
4 Contactele statiei
5. Orificiul de aspirare

1 2 3 4 5 1 2 3 4 5 ului ii de

156

Listă de componente

1 Perie Carpet
2 Carcasă perle
3 Perie Hardfloor
4 Telecomanda
5 Filtru Hepa + filtru din spumă
6 Carcasă perie
7 Textil pentru stergere

FUNCTII CHEIE

Curătare / pornire și oprire

• Prin apăsare scurtă porniți sau opritii curățarea.
• Prin apăsare lungă timp de 3 s, pormiți sau opritii aparatul.
• Prin apăsare lungă timp de 15 s opriti aparatul fortat în
  situatii neobisnuite

Încărcare / curătenia locală

• Prin apăsare scurtă activați sau întrerupeți încărcarea.
• Prin apăsare lungă activați curătenia locală.

Indicator

• Alb: Functionare normală sau încărcare
- Bosu: Stare anormală sau acumulator descârcat
- Roz: Aparatul nu este neconectat la retea

Resetare Wi-Fi

- Apăsati ambele butoane pentru 3 s.

INSTALARE

1. Conectati cablul de alimentare.

Notā:

- Asigurați o zonă de min. 6 cm față de perete, min. 0,5 m pe ambele părți ale stației de andocare și de min. 1,5 m în fața stației.

• Dacă cablul de alimentare este întins perpendicular pe podea, se poate ajunge la situația că aparatul II scoate și ca urmare statia de andocara poate fi onrită.
• Indicatorul încărcării este în stare normală la pornire aprins, iar la terminarea încărcării stins.
• Nu miscați statla de andocare arbitrar și nu o expuneți luminii solare directe.
  Notă: Lumina solară directă va perturba semnalul stației de andocare, de aceea aparatul nu trebuie să se întoarcă corect în stația de andocare.
• Instalarea periei laterale

Asigurati-vă că marcajul periei laterale stânga (L) și a periei laterale dreapta (R) corespunde cu marcajul L și R de pe carcasa inferioară. Puneți periile laterale L și R prin apăsare, până ce veți auzi sunetul de „cădere la loc”.

1. Punere în funcțiune și incercare

Robotul se pornește prin apăsare lungă a butonului . Dacă indicatorul de alimentare este aprins normal, incărcați robotul în stația de andocare.

Notă: Dacă aparatul nu poate fi pornit din cauza acumulatorului slab, încărcați-l în stația de andocare,

RO

concept

concept

RO

lar aparatul va porni automat. Aparatul poate să lucreze normal doar atunci când nivelul accumulatorului este ≥15%.

1. Conectarea aplicației mobile (acest pas poate fi sărit)

Citiți instrucțiunile de conectare Wi-Fi și conectați aplicatia mobilă.

1. Inceperea curăteniei

După pornirea robotului apăsăți scurt butonul ☉ de pe robot sau începeți curățenia cu ajutorul aplicatiei mobile (În timpul utilizării puteți întrerupe aparatul prin apăsarea oricărui buton.).

Notă:

• Robotul destinat măturării nu poate fi folosit pentru îndepărtarea lichidelor.
• Dacă nivelul de încărcare a accumulatorului este sub 15%, aparatul nu poate să lucreze. În acest caz trebuie încărcat.
• Dacă nivelul de încărcare al accumulatorului este sub 15%, aparatul se intoarce automat în stația de andocare.
  • Înaintea utilizării îndepăratați diferitți conductori (inclusiv cablul de alimentare a statiei de andocare) de pe podea, pentru a preveni opririle și deteriorarea obiectelor sau conductorilor în cazul în care aparatul prinde acești conductori.
• Instalarea modulului pentru stergere

a) Instalarea textilului pentru stergere: lipiti textilul pentru stergere drept de fundul modulului pentru stergere.

Modul pentru stergere

Notă: După folosire curățați textilul pentru stergere, pentru a-l mentine în stare bună.

b) Umpleți rezervorul 2în1: deschideti capacul și umpleți cu apă.

Recipient 2in1

c) Instalati modulul:

Apăsați și tineți apăsat butonul de la mijlocul rezervorului și introducței-I orizontal de-a lungul părții posterioare a robotului. Rezervorul 2v1 este instalat la loc în momentul în care auziți sunetul de „cădere la loc” iar aparatul va emite un mesaj vocal. După rezervorul 2In1 introducței modului pentru stergere. În momentul în care auziți sunetul de „cădere la loc”, modului este introdus corect.

1. Scoaterea modulului pentru stergere

În momentul în care robotul termină munca sa, apăsați clichetele de pe ambele părți, scoateți modulul pentru stergere în direcția în spate, goliți apa din rezervorul 2in1 și curățați textilul (pe timpul curățării nu mișcați cu robotul și nici nu-l răsturnați).

1. Instructiuni de folosire a modulului pentru stergere

2. Nu folosii modulul pentru stergere dacă nu-l aveți sub supraveghere.

3. Asigurati-vă, din motivul de siguranță, că modulul este scos la încărcare sau atunci când nu este folosit.
4. Nu încercati s sterneti covoare.
5. Pentru atingerea unei eficiențe mai bune a ștergerii, modulul de ștergere ar trebui folosit după a treia măturare sau aspirare a podelei.
6. Dacă doriți să completați apă sau să curățați textilul în timp ce aparatul funcționează, intrerupeți-l, scoateți și repuneti modulul pentru ștergere potrivit pașilor 8 și 9. Nu mutați și nici nu răstumați aparatul, pentru a nu se ajunge la eroare la stabilirea poziției și la pierderea hârtii.
7. Functia de ștergere la aparat este destinată ștergerii și ajută la o curățenie mai profundă. Nu poate însă să îndepărteze impuritățile străns lipite și să înlocuiască forta umană.
8. Pentru îmbunătățirea eficienței ștergerii, recomandăm să umeziți textilul de ștergere înaintea începerii stergerii.
9. Dacă robotul are montat modulul de ștergere, murdăria din rezervorul 2in1 nu va fi aspirată.

UTILIZARE

PORNIRE/OPRIRE

Butonul Capăsat lung, timp de 3 s, indicatorul se aprinde iar aparatul este pomit.

Apăsați lung butonul Čimp de 3 s, atunci când aparatul este în modul stand-by, indicatorul va pâlpăi roșu iar aparatul se opreste.

NOTĂ: Aparatul nu poate fi oprit în momentul în care se incarcă.

CURĂTENIE/INTRERUPERE

După pornirea aparatului apăsați scurt butonul ⭕ de pe aparat sau porniți aparatul cu ajutorul aplicației mobile (prin apăsarea orlcărui buton puteți să-l întrerupeți).

Notä:

• Aspiratorul robot nu poate fi folosit pentru îndepărtarea lichidelor.
• Dacă nivelul de încărcare a acumulatorului este sub 15%, aparatul nu poate să lucreze. În acest caz trebule încărcat.
• Dacă nivelul de încărcare al accumulatorului este sub 15%, aparatul se intoarce automat în statia de andocare.
• Înaintea utilizării îndepăratați diferiti conductori (inclusiv cablul de alimentare a statiei de andocare) de pe podea, pentru a preveni opririle și deteriorarea obiectelor sau conductorilor în cazul în care aparatul prinde acești conductori.

INCĂRCARE

Mod automat: După lucru aparatul se întoarce automat în stația de andocare. Va fi aspirată murdâria din rezervor. După aceea robotul merge să se incarce.

Mod manual: In starea intreruptă, la apăsare scurtă a butonului activați încărcarea sau puteți încărca aparatul prin control de pe aplicatția mobilă. În momentul în care aparatul este încărcat, indicatorul luminează intermitent.

Notă: în cazul în care aparatul nu găsește statia de andocare, se întoarce automat în poziția inițială. În acest caz introducți manual aparatul înapoi în statia de andocare.

CURĂTENIE COMPLET AUTOMATĂ

In momentul în care robotul este pornit, va decurge trasarea și generarea hârtii pe care o împarte inteligent în zone. După aceasta mătură zonele una după alta în mod corespunzător, eficient și complet de-a lungul peretelui și planifică curățenia în arcuri / în formă de S. După curățenie robotul se întoarce automat în statia de încărcare.

Notă: La curățenie nu mișcați arbitrar și des cu robotul. La mutare puneți robotul în locul inițial. În momentul în care este pornit din nou, va încerca să afle pozitia.

După găsirea cu succes a poziției va continua cu traseul planificat și va continua cu munca. Dacă poziția nu est găsită, robotul anulează sarcina anterioară, va crea o hartă nouă și va efectua curătenia. Chiar dacă nu găsește stația de încărcare.

Atunci când anumit loc trebuie curățat mai meticulos, utilizatorul stabilește în aplicație pe hartă o zonă cu mărimea de 1,5m x 1,5m pe care dorește să o curețe. Aparatul va trece automat în această zonă și va începe să facă curățenia. Aparatul va curăța zona de 2x cu putere de aspirare TURBO.

CURĂTENIE LOCALĂ

Dacă nu puteți controla robotul cu ajutorul aplicatiei mobile, puneți robotul manual în locul pe care dorită să-l curățați. Apăsați butonul timp de 3 secunde, iar robotul va face o curățenie dublă pe o rază de 1,8 x 1,8 m cu centrul în poziția de pomire.

CURĂTENIE ZONALĂ

Cu ajutorul aplicatiei mobile definiți mărimea și locul zonei pe care doriti să o curățați. Puteți seta maxim 15 zone. Robotul va face curățenia în zonele pe care le-ați definit.

CURĂTENIA CAMEREI

Cu ajutorul aplicației mobile, selectați camerele pe care doriți să le curățati.

ZONĂ INTERZISĂ

Cu ajutorul aplicației mobile definiți una sau mai multe zone interzise. Robotul nu va face curățenie în aceste zone și va curăța doar restul zonelor.
Notă: În zona interzisă robotul poate să ajungă din cauza erorii de poziționare, erorii senzorilor sau din alte motive.
- Zona cu interzicere permanentă poate fi anulată datorită modificării mari a poziției statiei de încărcare sau a mobilierului. De aceea, incercați să nu mișcați pe timpul curăteniei cu robotul și nici în alt fel nu interveniți în munca acestuia.
- Zona cu interzicere permanentă va fi anulată în momentul reinnoirii hârtii.

ZONĂ FĂRĂ ȘTERGERE

Cu ajutorul aplicaiei mobile, configurați zona fără stergere. Dacă aparatul va avea instalat modulul de stergere, nu va merge în această zonă. În cazul în care aparatul va aspira doar, acesta va intra în această zonă.

PLANIFICAREA CURĂTENIEI

Timpul fix pentru curățenie poate fi setat cu ajutorul aplicației mobile. Aparatul va începe să facă curățenia la ora stabilită, iar după terminare se întoarce înapoi în statția de andocare.

RO

concept

concept

RO

RESETARE Wi-Fi

În cazul în care nu vă puteți conecta la aparat cu telefon din cauza modificării configuratiei router ului și a parolei sau din alt motive, apăsați simultan butonul ș butonul ț timp de 3 s, până ce nu se aude notificarea vocală „WiFi lost, please follow app instruction for reconnection” (WiFi a fost pierdut. Pentru reconectare procedați potrivit instrucțiunilor din aplicatie) iar indicatorul se aprinde în culoare albastru-mov și va pălpăi incet.

MOD SILENTIOS

Mesajele vocale ale robotului și curătenia planificată în acest timp vor fi suprimate (neactive).

CARPET TURBO

La detectarea covorului se ajunge la creșterea automată a puterii de aspirare la cel mai inalt grad. ATENTIONARE - covorul este detectat corect doar cu peria Carpet. Nu folositi pentru aspirarea covoarelor peria Hardfloor.

SETAREA PUTERII DE ASPIRARE

Puterea de aspirare poate fi oprită sau ajustată cu ajutorul aplicatiei mobile sau al telecomenzii.

Peria HARDFLOOR va detecta însăși impuritățile și va alege o putere de aspirare adecvată.

La detectarea covorului se ajunge la creșterea automată a puterii de aspirare la cel mai înalt grad. ATENTIONARE - covorul este detectat corect doar cu peria Carpet.

SETAREA DEBITULUI DE APĂ

Debitul de apă poate fi ajustat cu ajutorul aplicatiei mobile. Pe telecomandă nu se poate modifica debitul de apă. Debitul va fi setat la nivelul mediu. Pentru setarea debitului de apă folositi aplicatia mobilă.

LAMPA UV ŞI STERILIZAREA

In aplicatie și cu ajutorul telecomenzii poate fi controlată și lampa UV. Din motive de siguranță a se pomi doar cu rezervorul de impurități. Nu pomiți lampa UV cu unitatea cu mop. La sterilizare aspiratorul va opri aspirarea, va reduce viteza de deplasare la jumătate și va reduce turația periei principale și a periilor laterale.

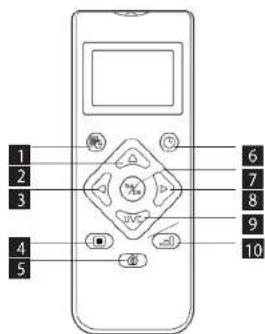

FOLOSIREA TELECOMENZII

1. Planificarea curăteniei

2. Mersul înainte

3. Rotire spre stânga

4. Curätenie localä TURBO

5. Începerea/întreruperea încârcării

6. Curâtenie automatã/pauzã

7. Curātenie/pauzā

8. Rotire spre dreapta

9. Mod de sterilizare

10. Setarea puteri de aspirare

1 2 3 4 5 6 7 8 9 10

Notă: Pentru a vă asigura că toate setările sunt eficiente, trebuie să direcționați telecomanda spre partea frontală a aspiratorului robot și din apropiere.

Setare oră

1. Prin apăsarea butonului de pe telecomandă intrați în setarea orei, pe display LCD apare intermitent simbolul pentru duminică.
2. Prin apăsarea butonului stâng și drept selectați ziua săptămânii, iar prin apăsarea butonului o confirmați, apoi displayul LCD trece automat pe setarea orei.
3. Prin apăsarea butoanelor în sus și în jos setați ora, iar prin apăsarea butoanelor în stânga și în dreapta treceți pe setarea minutelor.
4. După ce setați ora actuală, direcționați telecomanda spre partea frontală a aspirator robot și apăsați butonul pentru confirmarea tuturor setărilor orei. Dacă nu procedați așa, setările dumneavoastră nu vor fi valabile.
5. Astfel terminați setarea orei pentru telecomanda și aspiratorul robot.

Plan de curătenie

1. Prin apăsarea butonului de pe telecomandă intrați în funcția setarea planului, pe display LCD va apărea intermitent simbolul pentru duminică.
2. Prin apăsarea butonului stâng și drept selectați ziua săptămânii, iar prin apăsarea butonului o confirmați, apoi displayul LCD trece automat pe setarea orei.
3. Prin apăsarea butoanelor în sus și în jos setați ora, iar prin apăsarea butoanelor în stânga și în dreapta

treceti pe setarea minutelor. După aceasta direcționați telecomanda spre partea frontală a aspiratorului robot, iar prin apăsarea butonului confirmați această setare a planului pentru aspiratorul robot.

1. După terminarea setării unui plan telecomanda trece automat la setarea următorulul plan. Dacă nu doriți să continuați cu setările, apăsați butonul pentru terminare sau așteptați 10 s după care setarea este terminată automat.
2. Astfel terminați setarea orei pentru telecomanda și aspiratorul robot.

Anularea planului de curătenie

1. Apăsați butonul de pe telecomandă, pe display LCD va licări simbolul pentru duminică și vor fi afișate simbolurile pentru zilele săptămânii pe care le-ați planificat.
2. Prin apăsarea butonului stang și drept selectați ziua săptămânlii pe care ati planificat-o, iar prin apăsare lungă a butonului 📄mp de 3 s anulați această zi. Puteți selecta o altă zi planificată pe care doriți să o anulați sau apăsați butonului întru terminare, sau așteptați 10 s până ce setarea este terminată automat.

MOD DE STERILIZARE

1. Apâsați butonul de pe telecomandă pentru activarea modului de sterilizare. Pentru dezactivarea modului de sterilizare apâsați din nou butonul.
2. În modul de sterilizare robotul va aprinde lumina UV și va reduce viteza sa la jumătate, pentru o curățare mai bună. Turația periei principale și a periilor laterale va fi redusă la fel.
3. Robotul va trece mai întăi prin zona de-a lungul pereților, după aceea va începe să sterilizeze interiorul zonei.

ÎNTRETINERE ZILNICĂ

Peria principală (curătati periodic)

1. Întoarceți aparatul și apăsați clichetul de pe carcasa principală a periei, pentru a o putea scoate.
2. Îndepărtați praful din interior și din interiorul periei principale cu ajutorul periuței mici și curătați peria principală.
3. Puneti la loc peria principală prin apăsare, în așa fel încât clichetul să cadă la loc.

Clichet Peria principală

Peria laterală (curătati periodic)

1. Întoarceți aparatul și scoateți peria laterală în sus.
2. Îndepăratați pârul și impuritățile și montați înapoi peria laterală.
3. Asigurați-vă că peria laterală stânga (L) și peria laterală dreapta (R) corespund cu simbolurile L și R de pe carcasa inferioară. Prin apăsare pe periuțele L și R le reinstalati.
   Notă: Schimbați periutele laterale la fiecare 3 până la 6 luni, pentru a asigura efectul de curățare al acestora.
   Recipientul pentru praf și grila filtrului (curățați periodic)
4. Apăsați pe buton și scoateți recipientul pentru praf în spate.
5. Deschideti și curățati recipientul pentru praf.
   Curătarea grilei filtrului (curătati periodic)
6. După o utilizare lungă scoateți filtrul din spumă și filtrul HEPA.
7. Limpeziți cu apă filtrul din spumă și filtrul HEPA.
8. Ştergeti piesele în parte și lăsați-le să se usuce liber.
9. După uscare instalați-le pe rând în ordinea corectă: grila - filtrul din spumă - filtrul HEPA.

Suport filtre Filtru din spumă Filtru HEPA Grilă Buton pentru eliberarea rezervorului

Notā:

RO

concept

concept

RO

• Limpeziti grila filtrului cu apă curată fără adăugarea vreunui agent de curățare.
• Nu curătati grila filtrului cu pensulă sau degete.
• Grila filtrului lâsați să se usuce la aer timp de cel puțin 24 de ore.

Modulul pentru stergere (curățați după fiecare folosire) 1. Desprindeti și curățati textilul.
2. Uscati recipientul de apă.
Senzori (curătati periodic)
Curătati senzorii cu un textil moale, în modul următor:
1. Curățați senzorii de-a lungul peretelui în dreapta.
2. Trei senzori Impotriva câderil în partea de jos a aparatului.
3. Senzorul anti coliziune cu infrarosu din partea frontală a aparatului.
4. Protecția împotriva electrocutării și contactele pentru statția de andocare din partea de jos a aparatului (opriti aparatul la curățare).
5. Regiunea pentru transmiterea semnalului stației de andocare.

Senzor impotriva câderii Contact de incârcare Senzor TOF

Senzori (curătati în fiecare lună)

Aparat măsurat lungimi LDS Senzor anti coliziune pentru senzorul radar Senzor anti coliziune Senzor cu infrarosu pentru incărcare

Accumulator

• Aparatul este prevăzut cu acumulatoare litiuion foarte performante. Dacă doriți să păstrați performanța acumulatorului, mențineți aparatul încărcat la utilizare de fiecare zi.
• Dacă aparatul nu este utilizat timp îndelungat, opriti-l și depozitați corespunzător. Încărcați-l cel puțin o dată la 3 luni, pentru a preveni deteriorarea acumulatoarelor în urma descârcării prea mari.

Actualizare firmware

Actualizați firmware cu ajutorul aplicației mobile. Dacă este detectat un firmware nou, confirmați actualizarea potrivit solicitării. La actualizarea firmware-ului nivelul de încărcare a acumulatorului ar trebui să fie ≥50% iar aparatul trebuie să se afle în statia de andocare.

Statia de andocare

• Verificati starea sacului în statia de andocare, dacă sacul este plin, inlocuiti-l cu unul nou.
• Curățați contactele de încărcare și orificiul de aspirare
• Scoateți filtrul grosier al statiei de andocare și clătiți-l cu apă. Lăsați să se usuce bine și repuneți la loc.

PROBLEME OBISNUITE

Defectiunea Solutia
Robotul nu poate fi pornit	În cazul nivelului scăzut al accumulatorului puneti robotul în stația de andocare și aliniatii la contactele plăcii, aparatul va porni automat (dacă robotul este oprit total, după o clipă de încărcare poate să se pormească).Nu folosiiți aparatul dacă temperatura mediului este sub 0 °C sau peste 50 °C.Folositi-l ta temperaturi de 0-40 °C.
Robotul nu poate fi încărcat	Puneti robotul în afara stației, verificați dacă este aprinsă lampa de control de pe stația de andocare și controlați dacă ambele capete ale adaptorului de alimentare sunt conectate corect.Dacă contactul nu est bun, curătați suprafețele de contact ale stației de andocare și contactele de încărcare de pe robot sau rotiți peria laterală intr-o parte.
Robotul nu poate fi reîncărcat	Robotul este prea departe de stația de andocare, puneti-l în apropierea stației de andocare și încercați din nou.
Comportare anormală Opritii robotul și reporniți-l.
La utilizare se aude zgomot neobisnuit	Peria principăi, periuța laterală sau rotița pot fi înfășurate cu corpuri străine, opritii robotul și îndepărtați corpurile străine.
Se reduce capacitatea de curătare sau din aparat cade praf	Recipient pentru praf este plin. Curătați-l.Grila filtrului este înfundată. Curătați-o sau schimbați-o.Peria principală este înfășurată cu corpuri străine, curătați-o.
Wi-Fi nu poate fi conectat	Semnal Wi-Fi slab. Verificați dacă este la dispoziție acoperire bună cu semnal Wi-Fi.Wi-Fi este conectat într-un mod neobisnuit. Resetați Wi-Fi, descărcați cea mai recentă aplicație și încercați să vă conectați din nou.Parola nu este introdusă corect.Este la dispozițile router cu banda de frecvență 5 GHz, aspiratorul robot este dotat doar pentru banda de frecvență de 2,4 GHz.
Curătenia planificată nu a decurs	În cazul nivelului redus de încărcare a bateriei, curătenia planificată poate fi începută doar atunci când accumulatorul este încărcat cel puțin la 30%.
Consumă robotul energie dacă se află în stația de andocare?	Robotul consumă o cantitate mică de energie dacă este pus permanent în stația de andocare, acest fapt oferă cea mai bună performanță a accumulatorului.
Este nevoie ca robotul să fie încărcat la început de trei ori timp de 16 ore?	Accumulatorul cu litiu poate fi folosit imediat după încărcare și nu are efect de memorie.

SOLUTIONAREA PROBLEMELOR

Mesaje sonore Solutia
Error 1: Oh dear! I cannot find the dust collector	Curătenia a fost activată după scoaterea recipientului pentru praf.
Error 2: Please check if the radar on top has been covered or blocked	Senzorul superior este acoperit sau este amplasat in spațiu deschis (in zona de 6x6 m2 nu este nici un obstacol).
Error 3: Please place me in a new location and try again Luatai robotul sau ridicati-l in aer.

RO

concept

concept

RO

Error 4: Please scrub the cliff sensor, and restart me from a new location	Senzorul impotriva câderii este acoperit sau este amplasat la inălțime.
Error 5: Please scrub the front sensor, and restart me from a new location	Senzorul anti coliziune cu infraroșu este impurificat sau acoperit.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Senzorul de perete este impurificat sau acoperit.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Senzorul anti coliziune cu radar este impurificat sau acoperit.
Error 8: Please check if the bumper has been blocked in some way	Senzorul pentru muchii sau anti coliziune este blocat.
Error 9: Master, please clean the dust container and filter	Recipientul pentru praf este plin sau trebuie schimbată grila filtrului.
Error 10: Dust container has been removed, please clean the container and filter	La semnalizarea erorii 9 utilizatorul a scos recipientul pentru praf și prin aceasta este activată eroarea 10.
Error 11: I'm stuck, please help me! Robotul s-a blocat undeva.
Error 12: Please place me correctly! Robotul este înclinat.
Error 13: Please check if my wheels have become blocked somewhere	Rotița de acționare este blocată sau înfășurată.
Error 14: Please check if the main brush has become stuck	Peria principală este înfășurată sau blocată.
Error 15: Please check if the side brushes have become stuck	Periuța laterală este înfășurată sau blocată.
Error 16: What's going on? Where is the docking station?	Stația de andocare nu a fost găsită sau nu este conectată.
Error 17: Oh dear! Program error, please restart me	Stare anormală cauzată de o eșuare necunoscută, reporniți robotul.
Error 18: Error encountered initiating shutdown	Robotul il avertizează pe utilizator și se oprește sau se încarcă automat.
Error 19: Low battery, please recharge Dacă nivelul de încărcare a accumulatorului este prea scăzut, robotul nu este în stația de andocare și este pornită curățenia (nivelul de încărcare a bateriei este sub 10%).
Error 20: To shut me down, please place me away from the docking station	La încărcare pe stația de andocare robotul a fost oprit.

CONEXIUNE FĂRĂ FIR ȘI COMPATIBILITATE

• Compania Jindlich Valenta - CONCEPT nu poate fi răspunzătoare în nici un mod de orice daună accident ală, indirectă sau ulterioară, nici de pierderea datelor sau pierderile cauzate de scurgeri de informații pe timpul comunicării prin intermediul tehnologilor fără fir.
• O comunicare fără fir cu succes nu poate fi asigurată 100% la toate dispozitivele Smart și rețele (router Wi-Fi). Având în vedere diversitatea dispozitivelor pe piată, pot să apară cazuri în care caracterul sau specificarea dispozitivului Smart sau a rețelei Wi-Fi (router) impiedică conectarea sau este în vreun fel perturbată. Succesul comunicării fără fir prin rețea Wi-Fi est influențată în plus de serie de factori, inclusiv configurația hardware și software. Conexiunea

dintre robot și rețeaua dumneavoastră WI-Fi poate fi influențată negativ de rețele WI-Fi din jur care pot fi setate pe același canal și prin aceasta să perturbe conexiunea (de ex. cartiere, blocuri ș.a.m.d.). Acest fapt nu prezintă un motiv pentru reclamarea aparatului.
- Aplicația este în deținută și operată de o persoană terță (în continuare doar „Entitate”) diferită de compania Jindrich Valenta - CONCEPT (în continuare doar „Vânzător”). Vânzătorul nu predă Entității nici un fel de date cu caracter personal. La înregistrare în aplicație clientul predă datele cu caracter personal direct Entității, care devine administratorul datelor cu caracter personal. Aplicația, și cu aceasta și protecția legată de datele cu caracter personal sunt reglementate de regulile Entității.

Compatibilitate:

Sistemul de operare al dispozitivului smart - Android 5.0 și versiunile majore - IOS 9.0 și versiunile majore

Retea Wi-Fi - 2,4 GHz

- modul de securitate WPA1 si WPA2 (recomandat WPA2)

AVERTIZARE: Aparatul nu poate fi exploatat pe rețele Wi-Fi cu protocolul de securitate IEEE 802.1X (de regulă rețele Wi-Fi corporative).

CONTROL PRIN APLICATIE

Înainte ca aparatul să poată fi controlat prin aplicatie, trebuie împerecheat cu telefonul dumneavoastră și trebuie să alibă acces la rețeaua dumneavoastră Wi-Fi.

Distanța recomandată la setare: mai puțin de 4 metri

Asigurați-vă că aspiratorul robot, routerul și telefonul mobil al dumneavoastră sunt aproape unul de altul, în așa fel încât împerecherea să poată să decurgă fără probleme.

Descărcarea, instalarea aplicatiei și împerecherea dispozitivului

Notă împerecherea aspiratorului a se face cu acumulatorul încărcat sau chiar cu aspiratorul amplasat în stația de încărcare.

1. Scanați codul QR de mai jos (fig. 1) sau căutați aplicația „Concept Home” pe Google Play sau App Store și descârcați aplicați în telefonul mobil al dumneavoastră.
2. Dacă aveți deja Concept Home, lansati aplicația, logați-vă și continuați la instrucțiunile pentru împerechere.
3. Înainte de a conecta aplicația la aparat, asigurați-vă că ambele butoane de pe aparat clipesc.
4. Apoi apăsati în aplicatie + sau adăugare dispozitiv.
5. Se va afisa o lista de aparate, selectati din lista.
6. Introduceti rețeaua Wi-Fi și parola sau se va completa automat.
7. Apăsati butonul următor si apăsati pe „EZ Mode” in coltul din dreapt a sus.
8. Selectați modul AP, apoi confirmați că aparatul clipește și apăsați următorul.
9. Accesati setarile wi-fi de pe dispozitivul mobil si conectati-vă la wi-fi Smarlife-xxx și așteptati să se conecteze.
10. Apoi reveniți la aplicație și așteptați ca aparatul dvs. să se împerecheze. Odată ce împerecherea este finalizată, puteți începe să controlați aparatul cu ajutorul aplicației mobile.

fig. 1

fig. 2

fig.3

fig. 5fig. 4

fig. 6 fig. 7 fig. 8 fig. 9 fig. 10

fig. 11

fig. 12 fig. 13 fig. 14

Avertizare la probleme cu împerechere

• Verificați dacă parola introdusă a rețelei dumneavoastră Wi-Fi este corectă.
• Aparatul sprijină doar rețele Wi-Fi de 2,4 GHz.
• Routerul este suprasolicitat de conectarea multor alte dispositive (în special cartiere sau concentrație mare de conectare a dispositivelor smart). Pentru o funcționare stabilă este necesar ca semnalul Wi-Fi să fie prezent în locurile preconizate pentru curălenie și să fie destul de puternic.
• resetați aspiratorul și dispozitivul smart și repetați procedeul;
• dacă este posibil, incercați și resetarea routerului Wi-Fi;

• Dacă dispozitivul smart al dumneavoastră are sistem Android 6.0 și mai nou, trebuie să aveți activată funcția detectarea locației.

• Din momentul în care împerecheati aspiratorul cu dispozitivul smart prin intermediul aplicatiel „Concept Home”, nu mai miscați cu stația de încărcare și nici nu o mutați. Aspiratorul folosește stația de încărcare ca punct de orientare pe hartă.

• Prin mutarea statiei de andocare riscati pierderea hârtii generate, inclusiv a zoneior de curâtenie și interzise definite! Aspiratorul va crea o hartă nouă cu care va transcrie harta inițială.

SERVICE

Intretinerea cu caracter mai amplu sau reparația care necesită o intervenție la părțile interioare ale produsului, trebuie efectuată de câtre o persoană calificată sau de un service.

PROTECTIA MEDIULUI

• Optați pentru reciclarea materialelor de ambalare și a aparatelor vechi.
• Cutia de la aparat poate fi predată la un centru de colectare a deseurilor sortate.
• Predati punqile din polietilenă (PE) la un centru de colectare a materialelor în vederea reciclării.

Reciclarea aparatului la sfârșitul duratei de viață:

Acest aparat este insemat in conformitate cu Directiva Europeană 2012/19/EU privind deșeurile de echipamente electrice și electronice (WEEE). Simbolul de pe produs sau de pe ambalaj indică faptul că acest produs nu apartine deșeurilor menajere. Trebuie dus la un centru de colectare pentru reciclarea echipamentelor electrice și electronice. Prin asigurarea eliminării corecte a acestui produs veți contribui la prevenirea impactului negativ asupra mediului și a sănătății umane, care ar fi cauzate prin eliminare necorespunzătoare. Eliminarea trebuie efectuată în conformitate cu reglementările privind gestionarea deșeurilor. Informații mai detaliate privind reciclarea acestui produs veți obține de la autoritățile locale competente, serviciile de eliminare a deșeurilor menajere sau în magazinul unde ăți cumpărat produsul.

Acest produs îndeplinește toate cerințele de bază ale Directivei EU relevante.

Modificările aduse textului, designului și specificațiilor tehnice pot fi făcute fără notificare prealabilă și ne rezervăm dreptul de a le modifica.
