NÁVOD K OBSLUZE Real Force VR3520N Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Příkon 50 W
Napětí akumulátoru 14,4 V
Napětí nabíjecího adaptéru AC 220-240 V - 50/60 Hz
Hlučnost 60-70 dB
Baterie 5200 mAh, Li-Ion
Doba provozu 250 min
Doba úplného nabíti 4-5 hodin
Frekvenční rozsah 2,4-2,4835 GHz
Výkon vysilače (max.) 18,5 dBm

DŮLEŽITÉ

Před připojením do elektrické sitě zajistěte vizuální kontrolou, zda je jednotka neporušená a během přepravy nedošlo k žádnému poškození.

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Před použitím odstraňte z podlahy všechny věci, které by mohli narušit efektivní a bezproblémový úklid (kabely, papíry, oblečení, ubrusy a záclony dotýkající se země).
• Pokud se v prostoru, který robotický vysavač uklízí, nachází schody, je nezbytné nastavit zakázanou zónu nebo jiným způsobem zabránit možnosti, že by vysavač mohl spadnout ze schodů.
• Používejte pouze originální příslušenství a náhradní díly, určené k tomuto modelu.
• Nesedejte si na vysavač, ani na něj nepokládejte jiné předměty.
• Spotřebič by měl být používán pouze v domácnostech při teplotách od 0 °C do 40 °C.
• Před použitím se ujistěte, že prachový zásobník a mopovací tkanina jsou správně nasazeny.

CZ

concept

concept

CZ

- Nevkládejte vlasy, oblečení, prsty nebo jiné části těla do blízkosti hlavního kartáče. Hlavní kartáč a sací část vysavače udržujte v čistotě, odstraňujte vlasy a prach, které mohou snížit sací vlastnosti vysavače a kvalitu úklidu.

- Nepoužívejte přístroj na mokré nebo vlhké podlaze.

- Nevysávejte tekutiny, hořící cigarety, střepy a ostré předměty, zápalky a jiné hořlavé látky, větší kusy papíru, plastové sáčky nebo jiné předměty, které mohou vysavač poškodit.

- Při vysávání nenechávejte vysavač přejíždět přes volně položené kabely.

- Při údržbě a čištění spotřebiče přepněte vypínač do pozice vypnuto.

- Přímé sluneční světlo může způsobit sníženou citlivost infračervených snímačů vysavače, zabraňte prosím jeho přímému svitu.

- Koberec je potřeba při vytírání zajistit tak, aby na něj robot během úklidu nenajel. Pokud je na vysavači nainstalována mopovací tkanína se zásobníkem na vodu, mohlo by dojít k přerušení úklidu, případně nežádoucímu promočení koberce.

- Nepokládejte spotřebič na místa, ze kterých by mohl snadno spadnout na zem (stůl, židle).

- Pred nabíjením spotřebiče se ujistěte, že je správně zapojena nabíjecí stanice.

- Při extrémních teplotních podmínek nebo nevhodným užíváním může dojít k úníku tekutiny baterie. Pokud se dostane tekutina na kůži neprodleně umyjte pod tekoucí vodou. V případě zasažení očí okamžitě vypláchněte pod tekoucí vodou minimálně po dobu 10 minut. Vyhledejte lékařskou pomoc.

- V případě, že budete chtít výrobek zlikvidovat, nejprve odpojte baterii od spotřebiče.

- V případě, že spotřebič převážíte nebo jej dlouho nebudete používat, přepněte vypínač do pozice vypnuto. Prodloužíte tak životnost baterie.

- Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku. Nezapojujte spotřebič do rozbočovacích zásuvek a prodlužovacích přívodu.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Nedovolte, aby byl spotřebič používán jako hračka.

- K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.

- Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.

• Neponořujte prívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Neopravujte spotřebič sami. Obratte se na autorizovaný servis a předcházejte zranění při neodborné manipulaci.
• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebič bezpečným způsobem a rozumi případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu. Děti si se spotřebičem nesmějí hrát.
• Dětem mladším 3 let se musí zabránit v přístupu ke spotřebiči, pokud nejsou trvale pod dozorem.
• Nedívejte se přímo do zapnuté UV-lampy. Hrozí poškození zraku.
• Výrobce a dovozce do Evropské Unie neodpovídá za škody způsobené provozem přístroje jako např. poranění, opaření, požár, zranění, znehodnocení dalších věcí apod.
• Pokud je přívodní kabel poškozen, jeho výměnu svěřte odbornému servisnímu středisku, aby se zabránilo vzniku nebezpečné situace. Spotřebič s poškozeným přívodním kabelem je zakázáno používat.
• Robotický vysavač se musí používat pouze s originálním síťovým adaptérem, který je s ním dodáván. Abyste se vyvarovali vzniku nebezpečné situace, nikdy nepoužívejte jiný typ adaptéru.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

Zkontrolujte pečlivě, že jste vybalili všechno dodávané příslušenství, doporučujeme vám ponechat si během záruční doby originální papírovou krabici, uživatelský manuál a balicí materiál

CZ

concept

concept

CZ

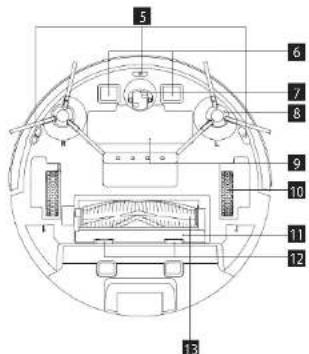

POPIS VÝROBKU

1 LDS laserový dálkoměr
2 Antikolizní senzor pro radarové čidlo
3 Antikolizni senzory
4 Infračervený senzor pro dobíjení
5 Senzory proti pădu
6 Nabijeci kontakt
7 Univerzálni kolečko

1 2 3 4

8 Boční kartáček
9 Kryt akumulátoru
10. Hnacikolečko
11. Knit kartáře
12. Tlačitko pro yvimuti kodu
13 Hlavní kartáč

1 Kryt filtrù
2 Tlačitko pro vyjmutí nádobky
3 Stěnový senzor
4 Tlačítko pro restart systému
5 Přípojka pro upgrade systému (tato přípojka je určena pouze pro použití odborníkem)

Dokovací stanice

1 Viko
2 Télo stanice
3. Indikátor nabiieni
4. Kontakty stanice
5. Saci otvor

1 Carpet kartáč
2 Kryt kartáče
3 Hardfloor kartáč
4 Dálkový ovladač
5. Hera filtr + pěnový filtr
6. Kost kartáče
7. Textilie na vytírání

1

2

3

10

11

4

5

6

7

8

9

13

KLÍČOVÉ FUNKCE

Úklid / zapnutí a vypnutí

• Krátkým stisknutím spustíte nebo pozastavíte úklid.
• Dlouhým stisknutím na dobu 3 s přístroj zapnete či vypnete.
• Dlouhým stisknutím na dobu 15 s přístroj nuceně vypnete za neobvyklých okolnosti.

Dobijení / lokální úklid

• Krátkým stisknutím zahájite dobíjení či pozastavení.
  • Dlouhým stisknutím zahájíte lokální úklid.

Kontrolka

• Bilá: Nomální provoz nebo nabíjeni
- Červená: Abnormální stav nebo vybitý akumulátor
• Růžová: Zařízeni není připojeno k siti

Reset WiFi

• Stiskněte současně obě tlačitka na 3 s.

INSTALACE

1. Připojte napájecí kabel,

Poznámka:

- Zajistéte prostor o velikosti min. 6 cm od stény, min. 0,5 m po obou stranách dokovaci stanice a min. 1,5 m před stanici.

• Pokud je napájecí kabel napnutý svisle k zemi, může dojit k tomu, že jej pristroj vytähne a v důsledku toho může být dokovací stanice vypnuta.
• Kontrolka nabíjení je v normálním stavu při zapnutí rozsvicena a při nabiti zhasnuta.
• Dokovací stanici libovolně neposouvejte a nevystavujte ji přimému slunečnímu záření.

Poznámka: Přímě sluneční světlo bude rušit signál dokovaci stanice, a proto se prístroj nemusi do dokovaci stanice správně vrátit.

1. Instalace bočního kartáčku

Ujistěte se, že označení levého bočního kartáčku (L) a pravého bočního kartáčku (R) odpovídá označení L a R na spodnim krytu. Zatlačte boční kartáčky L a R, dokud neuslyšite zvuk „zaklapnutí”.

1. Uvedení do provozu a nabíjení

Robota zapnete dlouhým stisknutím tlačitka. Pokud je kontrolka napájení normalně zapnutá, nabijte robota v dokovací stanici.

Poznámka: Pokud nelze přístroj spustit z důvodu slabého akumulátoru, nabijte jej v dokovaci stanici a přístroj se spustí automaticky. Přístroj může normálně pracovat pouze pokud je úroven akumulátoru ≥15 %.

G

7

CZ

concept

concept

CZ

1. Připojení mobilní aplikace (tento krok můžete přeskočit)

Přečtěte si pokyny k připojení Wi-Fi a připojte mobilní aplikaci.

1. Zahájení úklidu

Po zapnutí robota krátce stiskněte tlačítko ☐ na robotu nebo zahajte úklid pomocí mobilní aplikace (během použivání můžete přístroj pozastavit stisknutím libovolného tlačítka).

Poznámka:

• Robota určeného k zametáni nelze použít k odstranění tekutin.
• Pokud je úroveň nabití akumulátoru nižší než 15 %, nemůže přístroj pracovat. V takovém případě jej dobijte.
• Pokud je úroveň nabití akumulátoru nižší než 15 %, přístroj se automaticky vrátí do dokovací stanice.
• Před použitím odstraňte různé vodiče (včetně napájecího kabelu dokovací stanice) z podlahy, abyste předešli výpadkům a poškození předmětů nebo vodičů, když tyto vodiče přístroj zachyti.
• Instalace modulu pro vytíráni

a) Instalace textilie na vytiráni: textilii na vytiráni prílepte rovně ke dnu modulu pro vytiráni.

Modul pro vytirání

Poznámka: Textilii na vytírání po použití vyčistěte, abyste ji udrželi v dobrém stavu.

b) Naplňte nádobku 2v1: kryt otevířete a naplňte vodou.

Nádobka 2v1

c) Nainstalujte modul:

Stiskněte a podržte tlačitko uprostřed zásobniku a vodorovné ho zasuňte podél zadní části robota. Zásobnik 2v1 je nainstalován na místě, jakmile

uslyšite zvuk "zaklapnutl" a zařízení vydá hlasové oznámení. Po zásobníku 2v1 vložte modul pro vytirání. Až uslyšite zvuk "zaklapnutl", modul je správné zasunut.

1. Vyjmutí modulu pro vytírání

Jakmile robot dokončí svou práci, stiskněte západky na obou stranách, vyjměte modul pro vytíráni směrem dozadu, vyprázdněte vodu ze zásobníku 2v1 a vyčistěte textilii (během čištění robotem nepohybujte ani jej nepřevracejte).

1. Pokyny pro použití modulu pro vytirání

2. Modul pro vytíráni nepoužívejte, pokud ho nemáte pod dohledem.

3. Z důvodu bezpečnosti se ujistěte, že je modul pro vytirání vyjmut pri nabíjeni nebo když jej nepouživate.
   • Nepokoušejte se vytírat koberec.
4. Pro dosažení lepšího účinku vytíráni by měl být modul pro vytíráni použit po trojím zametení či vysátí podlahy.
5. Chcete-li doplnit vodu nebo vyčistit textilii při činnosti prístroje, pozastavte jej, vyjměte a znovu vložte modul pro vytíráni podle kroků 8 a 9. Nepřesunujte ani nepřevracejte prístroj, aby nedoslo k chybě při určování polohy a ke ztrátě mapy.
6. Funkce vytíráni je u přístroje určena k setření a napomáhá hloubkovému čistěni. Nemůže však účinně odstranit pevně ulpělé nečistoty a nahradít tak lidskou sílu.
7. Pro zlepšení účinnosti vytíráni doporučujeme před zahájením vytíráni namočit textili na vytíráni.
8. Pokud má robot nasazený modul pro vytíráni, tak nedojde k vysáti necistot ze zásobniku 2v1.

POUŽITI

ZAPNUTÍ/VYPNUTÍ

Dlouze stiskněte tlačitko 🚙na dobu 3 s, kontrolka se rozsviti a přistroj se spusti.

Dlouze stiskněte tlačitko Čha dobu 3 s, když je přístroj

v pohotovostním režimu, kontrolka zabliká červené a přístroj se vypne.

POZNÁMKA: Přístroj nelze vypnout, když je právě nabíjen. ÚKLID/POZASTAVENÍ

Po spustení pristroje krátce stiskněte tlačitko 📍 na prístroji nebo prístroj spustte pomoci mobilni aplikace (stisknutim kteréhokoli tlačitka jej můžete pozastavit).

Poznámka:

• Robotický vysavač nelze použít k odstranění tekutin.

• Pokud je úroveň nabití akumulátoru nižší než 15 %, nemůže přístroj pracovat. V takovém připadě jej dobijte.

• Pokud je úroveň nabití akumulátoru nižší než 15 %, přístroj se automaticky vráti do dokovaci stanice.

• Pred použitím odstraňte různé vodiče (včetně napájecího kabelu dokovací stanice) z podlahy, abyste předešli výpadkům a poškození předmětů nebo vodičů, když tyto vodiče robot zachytí.

NABIJENİ

Automatický režim: Po práci se přístroj automaticky vrátí do dokovací stanice. Dojte k vysátí nečistot ze zásobníku. Poté se robot jede nabíjet.
Ruční režim: V pozastaveném stavu krátkým stisknutím tlačitka ☐ zahájite nabíjení nebo můžete přístroj nabíjet ovládáním pomocí mobilní aplikace. Kontrolka bliká, jakmile je přístroj nabitý.
Poznámka: Pokud prístroj nenajde dokovaci stanici, automaticky se vrátí do původní polohy. V takovém prípadě vložte prístroj zpět do dokovací stanice ručně.

KOMPLETNÍ AUTOMATICKÝ ÚKLID

Jakmile je robot zapnutý, provede prohledání a vygeneruje mapu a inteligentně si jí rozdělí na oblasti. Potě oblasti jednu po druhé řádně, účinně a důkladně zamete poděl steny a naplănuje cestu úklidu v obloucích / ve tvaru S. Po úklidu se robot automaticky vrátí do nabljeci základny.
Poznámka: Pří úklidu robotem libovolně a často nehybejte. Po přesunuti umistěte robota do původního místa. Jakmile se znovu spustí, pokusi se sám zaujmout polohu. Po uspěšném zaujeti polohy bude následovat naplánovanou cestu a pokračovat v práci. Pokud se zaujetí polohy nepodaří, zruší robot předchozí úkol, vytvoří si mapu a provede úklid znovu. I když nenajde nabijeci základnu.

LOKÁLNÍ TURBO ÚKLID

Když místní oblast potřebuje pečlivější úklid, určí uživatel v aplikaci na mapě oblast o velikosti 1,5m x 1,5m, kterou chce uklidit. Přístroj automaticky přejede do těto oblasti a začne uklizet. Přístroj uklidí oblast 2x s TURBO sací silou.
LOKÁLNÍ ÚKLID
Pokud robota nemůžete ovládat pomocí mobilní aplikace, přesuňte robota ručně na místo, které chcete uklidit. Stiskněte tlačitko na dobu 3 sekund a robot provede dvojí úklid v oblasti 1,8 x 1,8 m se středem ve své startovní poloze.

ZÓNOVÝ ÚKLID

Pomoci mobilní aplikace nastavte velikost a umistění oblasti, kterou chcete uklidit. Můžete nastavit maximálné 15 oblastí. Robot bude uklízet v oblastech, které jste mu nastavili.

ÜKLID MÍSTNOSTI

Pomoci mobilni aplikace vyberte místnosti, které chcete uklidit.

ZAKÁZANÁ ZÓNA

Pomoci mobilní aplikace nastavte jednu nebo více zakázaných oblastí. Robot nebude v těchto zakázaných oblastech uklízet a bude uklízet v ostatních.
Poznámka: Do zakázané oblasti se robot může dostat kvůli chybě polohování, chybě senzorů či z jiných důvodů.
- Trvale uzavřená zóna může být zneplatněna kvůli velké změné polohy nabíjecí základny a nábytku. Proto se snažte během úklidu s robotem nepohybovat ani mu jiným způsobem nezasahujte do práce.
- Trvale zakázaná oblast bude zrušena, jakmile dojde k obnovení mapy.

OBLAST BEZ VYTÍRÁNÍ

Pomoci mobilni aplikace nastavte oblast bez vytiráni. Pokud bude spotřebič mít nasazený modul pro vytíráni, tak do této oblasti nepojede. Pokud bude spotřebič pouze vysávat, tak do této oblasti zajede.

PLÁNOVÁNÍ ÚKLIDU
Pevně danou dobu úklidu lze nastavit pomocí mobilní aplikace. Přístroj začne automaticky uklízet ve stanovenou dobu a po dokončení se vráti do dokovací stanice.

RESET WIFI

Pokud se nelze mobilním telefonem k přístroji připojit z důvodu změny konfigurace routeru a hesla nebo z jiných důvodů, stiskněte současně tlačitko ⚙ a tlačitko 📂na
dobu 3 s, dokud se neozve hlasová výzva „WiFi lost, please follow app instruction for reconnection” (Signál WiFi ztracen. Pro opětovné připojení postupujte podle pokynů v aplikaci) a kontrolka se nerozsvítí modrofialovou barvou a nebude pomalu blikat.

TICHÝ REŽIM
Hlasová hlášení robota a naplánovaný úklid budou během nastaveného času potlačeny (neaktivní).

CARPET TURBO

Při detekci koberce dojde k automatickému nárůstu sací sľy na nejvyšší stupeň. UPOZORNÉNÍ - koberec je správně detekován pouze s Carpet kartáčem. Nepouživejte na vysávání koberců Hardfloor kartáč.

Saci výkon můžete vypnout nebo nastavit pomoci mobilní aplikace nebo dalkového ovládání.
HARDFLOOR kartáč sám detekuje nečistoty a volí vhodnou sací silu.
Při detekci koberce dojde k automatickému nárůstu saci sily na nejvyšší stupeň. UPOZORNÉNÍ - koberec je správně detekován pouze s Carpet kartáčem.

CZ

concept

concept

CZ

NASTAVENÍ PRŮTOKU VODY

Průtok vody můžete nastavit pomoci mobilní aplikace. Na dálkovém ovladači nelze měnít průtok vody. Průtok bude nastaven na střední úroveň. Pro nastavení průtoku vody použijte mobilní aplikaci.

V aplikaci a pomoci dálkového ovládání je možné ovládat také UV lampu. Z bezpečnostních důvodů ji zapínjette pouze se zásobníkem na nečistoty. S mopovacím modulem UV lampu nespouštějte. Při sterilizací vysavač vypne sání, zmenší rychlost pohybu na polovinu a zmenší rychlost otáček hlavního kartáce a bočních kartáčů.

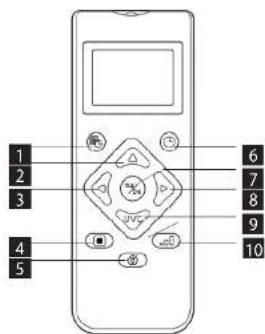

POUŽITÍ DÁLKOVÉHO OVLÁDÁNÍ

1. Plánování úklídu
2. Pohyb vpřed
3. Otočení vlevo
4. Lokální TURBO úklid
5. Zahájení/pozastavení nabíjení
6. Automatický úklid/pauza
7. Üklid/pauza
8. Otočení vpravo
9. Sterilizační režim
10. Nastaveni saciho výkonu

1 2 3 4 5 6 7 8 9 10

Poznámka: Chcete-li zajistit, aby byla všechna správná nastavení účinná, musíte dálkové ovládání nasměrovat na přední část robotického vysavače, a to z dostatečné blízkosti.

Nastavení času

1. Stisknutím tlačitka na dálkovém ovladači vstoupíte do nastavení času, na LCD displejí bliká symbol pro neděli.
2. Stisknutím levého a pravého tlačítka vyberte den v týdnu a stisknutím tlačítka potvrdte, pak se LCD displej automaticky prepne na nastavení hodin.
3. Stisknutím tlačítek nahoru a dolů nastavte hodinu a stisknutím tlačítek vlevo a vpravo přejděte na nastavení minut.
4. Poté, co nastavite aktuální čas, nasměrujte dálkový ovladač na přední část robotického vysavače a stiskněte tlačítko 📄o potvržení všech nastavení času. Pokud tak neučinite, bude vaše nastavení neplatné.
5. Tim dokončite nastaveni času pro dalkové ovládání i robotický vysavač.

Plán úklidu

1. Stisknutím tlačítka na dálkovém ovladači vstoupite do funkce nastaveni plánu, na LCD displeji bude blikat symbol pro neděli.
2. Stisknutím levého a pravého tlačítka vyberte den v týdnu a stisknutím tlačítka potvrdte, pak se LCD diskai automatistky věsvena na portované hodin
3. Stisknutím tlačitek nahoru a dolů nastavte hodinu a stisknutím tlačitek vlevo a vpravo přejděte na nastavení minut. Poté nasměrujte dálkový ovladač na přední část vysavače robota a stisknutím tlačitka potvrďte toto nastavení plánu pro robotický vysavač.
4. Po dokončení jednoho nastavení plánu prejde dálkový ovladač automaticky na další nastavení plánu. Pokud nechete pokračovat v nastavování, stiskněte tlačitko pro ukončení nebo počkejte 10 s, než se nastavení ukončí automaticky.
5. Tim dokončite nastaveni času pro dalkové ovládání i roboticky vysavač.

Zrušení plánu úklidu

1. Stiskněte tlacitko na dálkovém ovladaci, na LCD displeji bude blikat symbol pro neděli a zobrazí se symboly pro dny v týdnu, které iste naplánovali.
2. Stisknutím levého a pravého tlačitka vyberte den v týdnu, který jste naplánovali, a dlouhým stisknutím tlačitka 3 s tento plán zrušte. Můžete také vybrat další naplánovaný den, který chcete zrušit, nebo sliskněte tlačitko 100 ukončení nebo pořekjte 10 s, než se nastavení ukončí automaticky.

STERILIZAČNÍ REŽIM

1. Stiskněte tlačitko UNC na dálkovém ovládání pro zapnuti sterilizačního režimu. Pro vypnuti sterilizačního režimu znovu stiskněte tlačitko UNC

2. Robot pri sterilizačním režímu zapne UV světlo a sníži svoji rychlost na polovinu pro důkladnější úklid. Rychlost otáček hlavního kartáče a bočních kartáčů se také sníži.

3. Robot nejdříve projede oblast poděl stěn, poté začne postupně sterilizovat vnitřek oblasti.

KAŽDODENNÍ ÚDRŽBA

Hlavní kartáč (pravidelně čistěte)

1. Otočte přístroj a stiskněte západku na krytu hlavního kartáče, abyste jej mohli vytáhnout.

2. Odstrante prach z vnitřního prostoru a z vnitřku hlavního kartáče pomocí malého kartáčku a hlavní kartáč očistěte.

3. Znovu sestavte hlavní kartáč a pevně zatlačte na kryt, aby západka zaklapla na místo.

Západka Hlavní kartáč

Boční kartáček (pravidelně čistěte)

1. Otočte přístroj a vytáhněte boční kartáček směrem nahoru.
2. Odstraňte vlasy a nečistoty a boční kartáček namontujte zpět.
3. Ujistěte se, že levý boční kartáček (L) a pravý boční kartáček (R) odpovídají symbolům L a R na spodním krytu. Zatlačením na boční kartáčky L a R je znovu nainstalujte.
   Poznámka: Bočni kartáčky vyměňte každých 3 až 6 měsiců, abyste zajistili jejich čistici účinek.

Nádobka na prach a mřížka filtru (pravidelné čistěte) 1. Stiskněte tlačitko a nádobku na prach vytáhněte směrem dozadu.

1. Nadobku na prach otevřete a vycistěte.

Čištění mřížky filtru (pravidelné čistěte)

1. Po dlouhodobém použivání vyjměte pěnový filtr a HEPA filtr.
2. Pěnový filtr a HEPA filtr opláchněte pod vodou.
3. Jednotlivé dily utřete a nechte volné uschnout.
4. Po oschnutí je postupně nainstalujte ve správném pořadi mřížka - pěnový filtr - HEPA filtr.

Držák filtrů Pěnový filtr HEPA filtr Mřížka Tlačíko pro uvočnol zásobníku

Poznámka:

• Mřížku filtru opláchněte čistou vodou a nepřídávejte žadný čistící prostředek.
• Nečistéte mřížku filtru štětcem či prsty.
• Mřížku filtru nechte oschnout na vzduchu po dobu nejméně 24 hodin.

Modul pro vytirání (čistěte po každém použití)

Senzory (pravidelně čistěte)

1. Odstraňte a vyčistěte textilii.
2. Vysušte zásobník na vodu.
   Senzory vycistěte měkkou textilii následujicim způsobem:
3. Očistěte senzory podél stěny vpravo.
4. Tři senzory proti pádu ve spodní části přístroje.
5. Infračervené antikolizni čidlo v prední části přístroje.
6. Chranič před úrazem elektrickým proudem a kontakty pro dokovaci stanici ve spodní části přístroje (během čistění přístroj vypněte).
7. Oblast pro prénos signalu dokovaci stanice.

concept concept

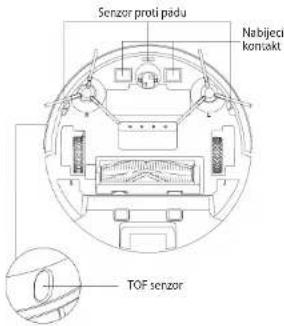

Senzor proti padu Nabijeci kontakt TOF senzor

Senzory (čistěte každý mésíc)

BĚŽNÉ PROBLÉMY

Problém Rešení
Robota nelze spustit	• V případě nízkého stavu akumulátoru umístěte robota do dokovací stanice a vyrovnejte podle kontaktů desky, přístroj se automaticky spusti (ipokud je robot zcela vypnutý, může se po chvíli nabíjení automaticky spustit).• Nepoužívejte přístroj, pokud je teplota prostředí nižší než 0 °C nebo vyšší než 50 °C. Používejte jej při teplotě 0-40 °C.
Robota není možné nabít	• Přesuňte robota mimo stanici, zkontrolujte, zda se rozsvřití kontrolka dokovací stanice a zkontrolujte, zda jsou oba konce napajecího adaptéru dokovací stanice správně připojeny.• V případě špatného kontaktu vyčistěte kontaktní plošky dokovací stanice a nabíjecí kontakty na robotu nebo otočte boční kartáček na stranu.
Robota není možné dobít	Robot je příliš daleko od dokovací stanice, umístěte jej do blízkosti dokovací stanice a zkuste to znovu.
Abnormální chování Vypněte robota a restartujte jej.

Akumulátor

• Prístroj je vybaven vysoce výkonnými lithiumiontovými akumulátory. Chcete-li zachovat výkon akumulátoru, udržujte při každodenním používání prístroj nabitý.
• Pokud je přístroj dlouhou dobu nepouživaný, vypněte jej a řádně uložte. Nabijte jej alespoň každě 3 mésíce, abyste předešli poškození akumulátorů v důsledku nadměmého vybití.

Aktualizace firmwaru

Firmware aktualizujte pomoci mobilní aplikace. Pokud je zjištěn nový firmware, provedte aktualizaci podle výzvy. Pri aktualizaci firmwaru by měla být úroveň akumulátoru ≥50 % a přístroj musí být umistěn v dokovací stanici.

Dokovací stanice

• Kontrolujete stav sáčku v dokovací stanici, pokud je sáček plný, tak ho vyměňte za nový.
• Očistěte nabíjecí kontakty a sací otvor.
• Vyjměte hrubý filtr dokovací stanice a opláchněte ho vodou. Nechte řádně oschnou a vratte zpět,

Při použití se ozývaneubvykily hluk	Hlavní kartáč, boční kartáček nebo kolečko mohou být obalený cizími předměty,vypněte roboťa a cizi předměty odstraňte.
Snižuje se schopnostčištění nebo z přístrojevypadává prach	Nádobka na prach je plná. Vyčistěte ji.Mřižka filtru je zanesená. Vyčistěte ji nebo vyměňte.Hlavní kartáč je obalen cizími předměty, vycistěte jej.
WiFi nelze připojit	Je špatný signál WiFi. Zkontrolujte, zda je k dispozící správné pokrytí signálem WiFi.Wiří je přípoljeno neobvyklým způsobem. Resetujte WiFi, stáhněte si nejnovějšíaplikaci a zkuste se znovu připojit.Heslo je zadáno nesprávně.Je k dispozící router pro frekvenční pásmo 5 GHz, robotický vysavač je vybavenpouze pro frekvenční pásmo 2,4 GHz.
Plánovaný úklidneproběhl	V případě nízké úrovně nabiti akumulátoru lze plánovaný úklíd zahájit pouze tehdy,je-li úroven nabiti akumulátoru nejméně 30 %.
Spotřebovává robotenergii, pokud je vzdyumístěn na dokovacístanici?	Robot spotřebovává malé množství energie, pokud je trvale umístěn v dokovacístanici, a to umožhuje nejlepši výkon akumulátoru.
Je třeba robota napoprvněnabjet tříkrát po dobu16 hodin?	Lithiový akumulátor lze použit ihned po nabití a nemá pamětový efekt.

ŘEŠENÍ PROBLÉMŮ

Zvukové hlášení Rešení
Error 1: Oh dearl I cannot find the dust collector Úklič byl	spuštěn po vyjmutí nádobky na prach.
Error 2: Please check if the radar on top has been covered or blocked	Horní senzor je zakryty nebo je umístěn v otevřeném prostoru (v oblasti 6x6 m- neni žádná překázka).
Error 3: Please place me in a new location and try again Seberte robota nebo jej zvednéte do vzduchu.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Senzor proti padu je zakryty nebo je umistěn ve výšce.
Error 5: Please scrub the front sensor, and restart me from a new location	Infracervený antikolizní senzor je znecištěny nebo zakryty.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Senzor stěny je znecištěny nebo zakryty.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Radarový antikolizní senzor je znecištěny nebo zakryty.
Error 8: Please check if the bumper has been blocked in some way	Senzor hran nebo antikolizní senzor je zaseknuty.
Error 9: Master, please clean the dust container and filter	Nádobka na prach je plná nebo je potřeba vyměnit mížku filtru.
Error 10: Dust container has been removed, please clean the container and filter	Po signalizaci poruchy 9 uživatel vyjmul nádobku na prach a tim se spustí porucha 10.
Error 11: I'm stuck, please help mel Robot se někde zasekl.

CZ

concept

concept

CZ

Error 12: Please place me correctly! Robot je nakloněn.
Error 13: Please check if my wheels have become blocked somewhere	Hnací kolečko je zaseknuté nebo zamotané.
Error 14: Please check if the main brush has become stuck	Hlavní kartáč je zamotaný nebo zaseknutý.
Error 15: Please check if the side brushes have become stuck	Boční kartáček je zamotaný nebo zaseknutý.
Error 16: What's going on? Where is the docking station?	Dokovací stanice nebyla nalezena nebo není zapojena.
Error 17: Oh dear! Program error, please restart me	Abnormální stav způsobený neznámým selháním, restartujte robota.
Error 18: Error encountered initiating shutdown	Robot upozorní uživatele a automaticky se vypne nebo se dobije.
Error 19: Low battery, please recharge Když je úroveň nabíti akumulátoru pífilíš nízká, robot není na dokovací stanici a spusti se úklid (úroveň nabíti akumulátoru je nižší nez 10 %).
Error 20: To shut me down, please place me away from the docking station	Pří nabíjení na dokovací stanici byl robot vypnut.

BEZDRÁTOVÉ SPOJENÍ A KOMPATIBILITA

• Společnost Jindřich Valenta - CONCEPT nemůže být žádným způsobem zodpovědná za jakékoliv náhodné, neprímé nebo následné škody, ani za ztráty dat či ztráty způsobené únikem informací během komunikace prostřednictvim bezdrátových technologii.
  • Uspěsnou bezdrátovou komunikací nelze 100% zaručit u všech Smart zařízení a Wifi sití (routerů). Vzhledem k rozmanitostí přistojů na trhu mohu nastat připady, k character či specifikace daného Smart zařízení či Wifi sitě (routeru) znemožňuje připojení, připadně je nějakým způsobem narušeno. Uspěsnost bezdrátové komunikace prostrednictivm Wifi sitě dále také ovlivnuje řada faktorů vcetně hardwarove a softwarove konfigurace. Spojení mezi robotem a vaší Wifi sití může byt také negativné ovlivněno okolními Wifi sitěmi, které mohou byt naladény na stejný kanál a tim narušovat spojení (např. na sidlistich, v bytovych domech atp.). Tyto skutečnosti nejsou důvodem k reklamaci spotrebiče.
• Aplikace je vlastněna a provozována třetím subjektem (dále jen „Subjekt“) odlišným od společnosti Jindřich Valenta - CONCEPT (dále jen „Prodejce“). Subjektu nejsou ze strany Prodejce předávány žadně osobní údaje. Při registraci do aplikace předává zákazník osobní údaje primo Subjektu, který se stává správcem osobních údajů. Aplikace a s tim spojena ochrana osobních údajů se řidi pravidly Subjektu.

Kompatibilita:

Operacní systém smart zařízení - Android 5.0 a vyšší

-105 9.0 a vysši

Wifi sif -2,4 GHz

- zabezpećeni WPA1 a WPA2 (doporućeno WPA2)

UPOZORNÉNÍ: Zařizení nelze provozovat na Wifi sitích zabezpečených protokolem IEEE 802.1X (zpravidla firemní Wifi sitě).

OVLÁDÁNÍ POMOCÍ APLIKACE

Dříve než bude možné ovládat zařízení přes aplikaci, je nutné spojit ho s vašim telefonem a umožnit mu přístup do vaši WiFi sitě.

Doporučená vzdálenost při nastavení: měně než 4 metry

Ujistěte se, že robotický vysavač, router a vás mobilní telefon jsou blízko sebe, tak aby mohlo proběhnout bezproblémové spárování.

Stažení, instalace aplikace a spárování zařízení

Pozn. Párování vysavače provádějte s nabitým akumulátorem, nebo přímo s vysavačem umístěným v nabíjecí stanici.

1. Naskenujte QR kód niže (obr. 1) nebo vyhledejte aplikaci „Concept Home* na Google Play nebo App Store a aplikaci si stáhněte do mobilního telefonu.
2. Pokud již mate Concept Home, otevrete aplikaci, prihlaste se a pokračujte na pokyny pro spárovani.
3. Pred zahájenim připojeni aplikace k zařizení se ujistěte, ze na spotřebici blikaji obě tlačitka.
4. Pote v aplikaci stisknete + nebo pridat zarizeni.
5. Zobrazi se seznam spotrebicu, vyberte ze seznamu.
6. Vypinte vasi with sit a heslo nebo se vam automaticky dopini.
7. Stisknete tlacitko dalsi a v pravem hornim rohu stisknete napis "EZ Mode".
8. Zvolte možnost režim AP a poté potvrdte, že spotřebič bliká a stiskněte další.
9. Přejděte do nastavení wifi ve vašem mobilním zařízení a připojte se k wifi SmarLife-xxx a počkejte než se připoji.
10. Poté se vratte do aplikace a počkejte než se vám spotřebič spáruje. Po dokončení párování můžete začít ovládat spotřebič pomoci mobilní aplikace.

obr. 1

ohr.2

ohr.3

obr.4

obr.5

obr.6

obr.7

obr. 8

obr.9

obr.10

concept

concept

obr.11

obr. 12 obr. 13 obr. 14

Upozornění při potížích s párováním

• Ověřte správnost zadaného hesla vaší WiFi sitě.
• Zařizení podporuje pouze WiFi sité 2,4 GHz.
• Router je zahlcen připojením mnoha jiných zařízení (zejména na sídlistích nebo velké koncentrace připojených Smart zařízení). Pro stabilní provoz je nutné, aby Wifi signál dosahoval do míst zamyšleného používání vysavače a byl zároveň dostatečně silný.

- restartujte vysavač i smart zařizení a proces zopakujte;

• pokud je to možné, vyzkoušejte i restart samotného Wifi routeru;
• Obsahuje-II vaše smart zařízení systém Android 6.0 a vyšší, je nutné mít zapnutou funkci zjištování polohy.
• Jakmlle vysavač spárujete s vašim smart zařízením prostřednictvím aplikace „Concept Home“, tak nepohybujte s dokovaci stanici a ani ji nepřemistujte. Vysavač použivá nabljeci stanici jako orientačni bod v mapě.
• Přemístěním dokovací stanice riskujete ztrátu vygenerované mapy včetně zvolených zón úklidu a zakázaných zón! Vysavač si vytvoří novou mapu, kterou přepiše mapu původní.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferulte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotrebić je označen v souladu s Evropsku směrnici 2012/19/EU o elektrickém odpadu a elektrických zařizenich (WEEE), Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatíi do domácího odpadu. Je nutné odvest ho do sběrneho místa pro recyklaci elektrického a elektronického zařizení. Zajistěním spravné likvidace tohoto výrobku pomůžete zabránít negativním údšledkům pro životní prostředí a lidské zdravi, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistite u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodne, kde jstve výrobek zakoupili.

Tento výrobek splňuje veškeré základní požadavky směrníc EU, které se na něj vztahuji.

Změny v textu, designu a technických specifikaci se mohou měnit bez předchozího upozorněni a vyhrazujeme si právo na jejich změnu.

POĐAKOVANIE

Pred prým použitím si prosim pozorne preštudujte celý návod na obsluhu a dobre ho odložte. Zabezpečte, aby všetci, ktorí budů tento výrobok použivať, boli oboznámení s týmto návodom.

Technické parametre
Prikon 50 W
Napätie akumulátora 14,4 V
Napätie nabíjacieho adaptéra AC	220-240 V - 50/60 Hz
Hlučnost 60-70 dB
Batéria 5200 mAh, Li-Ion
Doba používania 250 min.
Doba úplného nabítia 4-5 hodín
Frekvenčný rozsah 2,4-2,4835 GHz
Výkon vysielača (max.)	18,5 dBm

DÔLEŽITÉ

- Pri údržbe a čistení spotrebiča prepnite vypínač do pozície vypnuté.

- Pred nabíjaním spotrebiča sa ubezpečte, že je správne zapojená nabíjacia stanica.

- Ked' budete chciet' výrobok zlikvidovat, najprv odpojte batériu od spotrebiča.

- Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Spotrebič nezapájajte do rozbočovacích zásuviek a predlžovacích prívodov.

1 LDS laserový dialkomer
2 Antikolízny senzor pre radarový senzor
3 Antikolizne senzory
4 Infračervený senzor na dobíjanie
5 Senzory proti pădu
6 Nabijací kontakt
7 Univerzalne koliesko

1 Veko
2 Telo stanice
3. Indikátor nabijania
4. Kontakty stanice
5. Nasávací otyor

1 Carpet kefa
2 Kryt kefv
3 Hardfloor kefa
4 Dialkový ovládač
5. Hena filter + penový filter
6. Knit kefu
7. Textilia na vytieranie

1

2

3

[Non-Text]

11

4

5

6

7

8

13

KLÚČOVÉ FUNKCIE

- Pred použitím odstráňte různe vodiče (vrátane napájacleho kábla nabljacej stanice) z podlahy, aby ste predišli výpadkom a poškodeniu predmetov a vodičov, ak tieto vodiče prístroj zachytí.

Poznámka: Textiliu na vytieranie po použiti vycistite, aby ste ju udržali v dobrom stave.

b) Naplňte nádobku 2v1: otvorte kryt a naplňte vodou,

Nádobka 2v1

c) Nainštalujte modul:

Stlačte a podržte tlačidlo uprostred zásobníka a vodorovne ho zasunte pozdiž zadnej časti robota. Zásobnik 2v1 je nainštalovaný na mieste, ak sa ozve zvuk "zaklapnutia" a zariadenie vydá hlasové oznámenie. Po zásobníku 2v1 vložte modul na

Ked' robot dokončí svoju prácu, stlačte západky na oboch stranách, vyberte modul na vytieranie smerom dozadu, vyprázdnite vodu zo zásobníka 2v1 a vyčistite textíliu (počas čistenia robotom nepohybujte ani ho neprevracalje).

- Pred použitím odstráňte z podlahy různe vodiče (vrátane napájacieho kábla nabíjacej stanice), aby ste predišli výpadkom a poškodeniu predmetov a vodičov, ak tieto vodiče robot zachytí.

NABIJANIE

Poznámka: Bočné kefky meňte každých 3 až 6 mesiacov, aby sa zaistil ich čistiaci účinok.

Nádobka na prach a mriežka filtra (pravidelne čistite)

1. Stlačte tlačidlo a nádobu na prach vytiahnite smerom dozadu.
2. Nadobu na prach otvorte a vycistite.

Čistenie mriežky filtra (pravidelne čistite)

Senzory (čistite každý mesiac)

BEŽNÉ PROBLÉMY

• Kontrolujete stav vrecúška v dokovacej stanici, ak je vrecúško plně, tak ho vymeňte za nové.
  • Vyčistite nabíjacie kontakty a sací otvor.
• Vyberte hruby filter dokovacej stanice a opláchnite ho vodou. Nechajte riadne vyschnut a vrátte spät.

Operacný systém smart zariadení - Android 5.0 a vysší

- IOS 9.0 a vyšši

Wifi siet' - 2.4 GHz

- zabezpećenie WPA1 a WPA2 (odporúčane WPA2)

Recyklácia spotrebiča na konci jeho životnosti:

Tento spotrebič je označený v súlade s europskou smernicou 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatri do domáceho odpadu Treba ho odovzdať at zberné miesto na recykličiu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negativnym dôsledkom na životné prostredie a ludske zdravie. Likvidácia musi byt vykonaná v súlade s predpísmi na likvidáciu odpadu. Podrobnějsie informácie o recykličii tohto výrobku zistute na prislušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kóle ste výrobok kúplii.
