| Tip de produs | Aspirator pentru lichide și praf |
| Marca | Starmix |
| Model | ISP iPulse H-1635 |
| Categoria de praf | H (potrivit pentru prafuri periculoase, cancerigene și patogene) |
| Tensiunea de alimentare | 220-240 V~, 50/60 Hz |
| Puterea nominală | 1400 W |
| Puterea maximă | 1600 W |
| Flux de aer (la ventilator) | 75 l/s |
| Depresiune (la ventilator) | 280 hPa |
| Flux de aer (la furtun) | 45 l/s |
| Depresiune (la furtun) | 245 hPa |
| Presiune sonoră | 69 dB(A) |
| Greutate | 15,6 kg (16,7 kg cu mâner) |
| Dimensiuni (L x l x h) | 53 x 40 x 56 cm (92 cm cu mâner) |
| Capacitate recipient | 35 litri (estimare după sacul filtrant FBV 25/35) |
| Sistem de curățare filtru | Automat prin măsurarea presiunii diferențiale |
| Funcție de pornire automată | Da, pentru unealtă electrică conectată |
| Priza de alimentare pentru unealtă | Da, putere maximă 2000 W |
| Control viteză | Da, continuu |
| Reglare diametru furtun | Da (21, 27, 35 mm) |
| Indicator nivel de umplere | Da, cu semnal sonor la modelele M și H |
| Tip filtru principal | Casete filtrante pliate (celuloză, poliester, HEPA) |
| Sac filtrant | Sac din pâslă FBV 25/35 (opțional) |
| Utilizare prevăzută | Comercial (hoteluri, școli, spitale, fabrici etc.) |
| Întreținere | Curățarea regulată a senzorilor și filtrelor; înlocuirea filtrelor dacă este necesar |
| Reparabilitate | Reparare numai de personal specializat; utilizați piese originale |
| Siguranță | Protecție împotriva exploziei, oprire automată în caz de spumă/lichid, protecție împotrivire repornirii |
Întrebări frecvente - ISP iPulse H-1635 Starmix
Întrebările utilizatorilor despre ISP iPulse H-1635 Starmix
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aspirator în format PDF gratuit! Găsiți manualul dvs. ISP iPulse H-1635 - Starmix și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ISP iPulse H-1635 mărcii Starmix.
MANUAL DE UTILIZARE ISP iPulse H-1635 Starmix
1 Explicarea simbolurilor și a semnelor utilizate
| Simbol / Cuvânt de avertizare | Descriere |
| Acesta este un simbol de avertizare. El atrage atenția asupra unui posibil pericol de vătămare. Respectați toate instrucțiunile, care sunt marcate cu acest simbol, pentru a evita vătămările sau decesul. Simbolul de avertizare apare întotdeauna în legătură cu cuvintele de avertizare PERICOL, AVERTIZARE și PRECAUTIE. | |
| PERICOL! | Semnalează un pericol cu grad mare de risc care, dacă nu este evitat, poate avea ca urmare decesul sau vătămări grave. |
| AVERTIZARE! | Semnalează un pericol cu grad mediu de risc care, dacă nu este evitat, poate avea ca urmare decesul sau vătămări grave. |
| PRECAUTIE! | Semnalează un pericol cu grad scăzut de risc care, dacă nu este evitat, poate avea ca urmare vătămări ușoare sau moderate. |
| NOTĂ | Aici sunt recomandările și informații pentru a facilita munca și pentru a asigura o funcționare fiabilă. |
| Semnalează o premisă care trebuie îndeplinită înainte de a putea fi efectuată o acțiune. | |
| ▶ | Semnalează pașii care trebuie efectuați succesivde utilizator. |
| ↳ Semnalează rezultatul unei acțiuni. | |
2 Informații importante privind siguranța
| ⚠️ AVERTIZARE! |
| Pericol de sufocare! Nu permiteți copiilor să se joace cu materialul de ambalare, de exemplu, pungi de plastic.Nu vă urcați și nu vă așezați pe aspirator.Risc de cădere când lucrați pe scări. Asigurați-vă că stați în picioare în siguranță.Nu manipulați cablul de conexiune sau furtunul de aspirare peste muchii ascuțite, nu îl îndoitți sau ștrangulați.Poziționați cablul de conexiune și furtunul de aspirare astfel încât nimeni să nu se împiedice de acestea.În cazul scurgerilor de spumă sau lichid, deconectați imediat aspiratorul.Păstrați interiorul capacului întotdeauna uscat.Nu folosiți aspiratorul, inclusiv accesorile, în următoarele cazuri:• Cablul de conectare la rețea sau cablul prelungitor sunt defecte sau prezintă fisuri• Există o deteriorare vizibilă a aspiratorului, de exemplu, fisuri în interiorul carcasei• Dacă bănuiti un defect invizibil, de exemplu după o cădere |
| ⚠️ PERICOL! |
| Există pericol de explozie și incendiu! Nu folosiți aspiratorul într-un mediu potențial exploziv.Păstrați aspiratorul departe de gaze și substanțe inflamabile. |
PERICOL!
Există pericol de explozie și incendiu! Nu folositii aspiratorul pentru a aspira următoarele:
- solventi inflamabili sau explozivi
- materiale înmuiate în solventi
• pulberi potențial explozive - lichide cum ar fi benzină, ulei, alcool, diluanți
- materiale mai calde de 60 °C
⚠ AVERTIZARE!
Aparatele care nu sunt reparate de personal de specialitate reprezintă un pericol pentru utilizator. Efectuați reparațiile doar la specialiști, de ex. service. Utilizați doar piese de schimb originale.
AVERTIZARE!
Utilizați priza aspiratorului doar în scopul prevăzut în instrucțiunile de utilizare.
În cazul utilizării în scopuri neconforme cu instrucțiunile sau a unor reparații neautorizate, producătorul nu își asumă nici o responsabilitate pentru producerea de pagube.
Nu utilizati prelungitoare ce prezintă defecte.
În cazul deteriorării cablului de alimentare, acesta trebuie înlocuit cu un cablu special procurat de la producător sau de la un service autorizat.
Nu lăsați ca periile electrice rotative să vină în contact cu cablul de conectare la rețea.
Tensiunea inscriptionata pe plăcuța indicatoare trebuie să coincidă cu tensiunea din rețea.
După fiecare utilizare și înaintea efectuării lucrărilor de întreținere opriți aspiratorul și scoateți ștecherul din priză.
Tragetj doar de stecher, nu de cablul de alimentare.
Nu introduceti sau scoateți stecherul cu mâinile ude.
Alimentarea cu energie electrică trebuie să fie protejată printr-o siguranță de putere adecvată.
Nu deschideți aspiratorul în aer liber pe ploaie sau furtună.
Păstrați aspiratorul uscat și protejat de îngheț în spații interioare.
⚠ AVERTIZARE!
Aspiratoarele din clasa L sunt adecvate pentru absorbția/aspirarea prafurilor uscate, non-inflamabile, periculoase pentru sănătate, cu limite de siguranță la locul de muncă > 1 mg/m³.
Aspiratoarele din clasa M sunt recomandate pentru absorbția/aspirarea prafurilor uscate neinflamabile, a lichidelor neinflamabile, a prafului produs prin prelucrarea lemnului și a prafurilor periculoase cu AGWs ≥ 0,1 mg/m³.
Aspiratoarele din clasa H sunt recomandate pentru absorbția/aspirarea prafurilor uscate neinflamabile, a particulelor cancerigene și irritante cât și a lichidelor neinflamabile, a prafului produs prin prelucrarea lemnului și a prafurilor dăunătoare sănătății cu AGWs < 0,1 mg/m³.
⚠ AVERTIZARE!
Nu este permisă utilizarea acestei mașini de către persoane (inclusiv copii) cu capabilități fizice, senzoriale sau mentale diminuate sau lipsă de experiență și cunoștințe.
Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.
A nu se îndrepta duza, furtunul sau tubul spre oameni sau animale.
⚠ AVERTIZARE!
Utilizați numai periile furnizate împreună cu aspiratorul sau cele specificate în instrucțiunile de utilizare.
Utilizarea altor perii poate compromite siguranța.
Când este utilizat în activități de procesare a alimentelor: Curățați imediat aspiratorul după utilizare și dezinfectați-l pentru a evita contaminarea microbiană.
Nu utilizati aspiratoare cu jeturi de abur sau cu presiune ridicata pentru curătare.
Folositi aspiratorul doar sub supraveghere.
Deconectați aspiratorul de la rețeaua de alimentare în cazul unei întreruperi mai mari de lucru.
Nu curățați cartușele de filtrare cu aer comprimat.

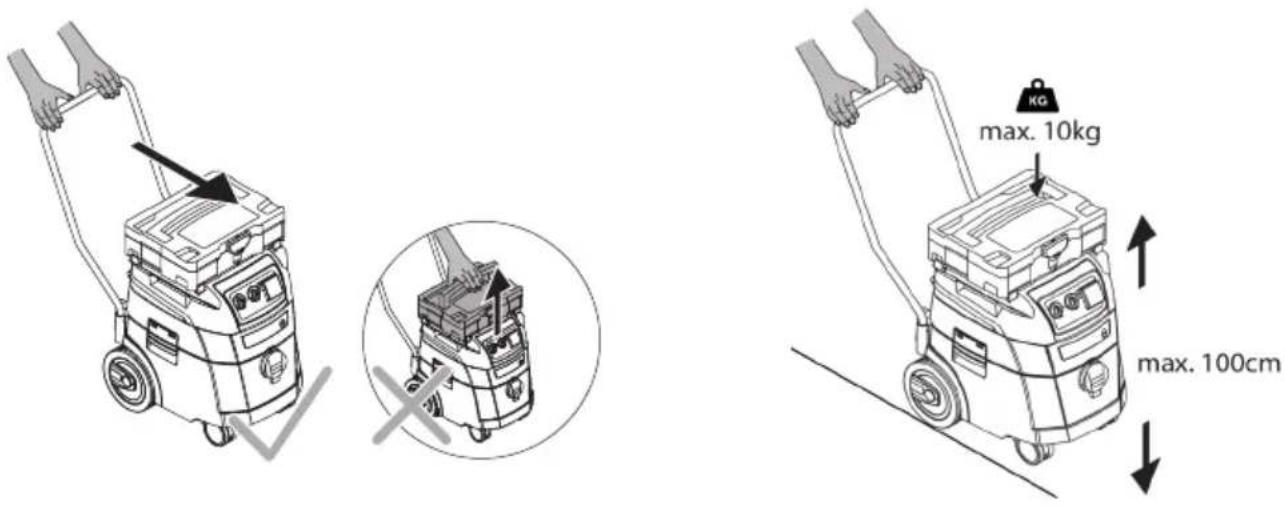

⚠ AVERTIZARE!
Nu ridicati aspiratorul la cutia de scule montată.
Încărcați cutia de scule cu o greutate de maxim 10 kg.
Nu depozitați cutiile de scule la înălțimi mai mari de 1,00 m (înălțime totală incluzând aspiratorul).
Înainte de a deschide capacul, îndepărtați cutia de scule.
Citiți manualul de utilizare cu atenție înainte de a începe să folosiți aspiratorul. Manualul de utilizare oferă instrucțiuni importante privind siguranța, punerea în funcțiune, operarea, întreținerea și îngrijirea. Păstrați manualul de operare într-un loc sigur și, în cazul în care vindeți unitatea, predați-l proprietarului următor.
Producătorul își rezervă dreptul de a efectua modificări de constructie sau echipare.
Nu este permisă utilizarea produsului în alte scopuri decât cele descrise în aceste instrucțiuni de utilizare.
Această mașină este prevăzută pentru exploatare profesională, de exemplu pentru utilizare în hoteluri, școli, spitale, magazine de fabrică, birouri și spații de închiriere.
La dezambalare verificați existența tuturor componentelor și dacă nu există deteriorări datorate transportului.
Înainte de folosire, utilizatorilor trebuie să li se asigure informațiile, indicațiile și trainingul necesar utilizării aspiratorului și a
substanțelor aferente, inclusiv procedeul de evacuare în siguranță a materialului aspirat.
3 Elemente de afişare și control
| Pozitie comutator Functie Descriere | |||
| 0 |  | Aspiratorul este oprit. - Priză sub tensiune | |
| A |  | Aspiratorul este oprit. | - Priză sub tensiune- Operarea cu scula electrică, funcția de curățare a filtrelor este oprită- Când instrumentul este pornit, aspiratorul se pornește automat. După ce scula electrică este oprită, aspiratorul funcționează aprox. 10 secunde pentru a preveni colectarea reziduurilor în furtun |
| AR |  | Mod de așteptare | - Priză sub tensiune- Curățarea filtrului la pornire și funcția de curățare automată a filtrului după detectarea presiunii diferențiale- Când instrumentul este pornit, aspiratorul se pornește automat. După ce scula electrică este oprită, aspiratorul funcționează aprox. 10 secunde pentru a preveni colectarea reziduurilor în furtun |
| IR |  | Aspiratorul pornește imediat | - Priză sub tensiune- Funcția de curățare automată a filtrului începe după detectarea presiunii diferențiale |
| Funcția de curățare automată a filtrelor | - În timp ce aspiratorul funcționează, cartușele de filtrare pliate sunt curățate alternativ când se atinge o anumită valoare a presiunii negative, la care există încă suficient aer. | ||
| Indicator nivel de umplere* | - Indicatorul nivelului de umplere se aprinde când rezervorul este plin și/sau furtunul de aspiratie este blocat. La aspiratoarele cu clase de praf M și H, se emite de asemenea un semnal acustic | ||
 | Control viteză* | - Reglați continuu puterea de aspiratie cu comanda de viteză | |
 | Setarea diametrului furtunului de aspiratie* | - La aspiratoarele cu azbest M/H/H pentru monitorizarea debitului de volum, când viteza minimă a aerului scade sub 20 m/s | |
4 Punere în funcțiune
4.1 Înainte de fiecare utilizare
Asigurați-vă că sunt îndeplinite următoarele condiții:
△ Aspiratorul, cablul de alimentare, furtunul de aspiratie și accesoriiile nu sunt deteriorate.
△ Toate filtrele au fost introduse și nu sunt deteriorate.
4.2 Pornirea și oprirea
Priza de pe aspirator rămâne întotdeauna sub tensiune, indiferent de poziția comutatorului principal.
⚠ AVERTIZARE!
Pericol de vătămare prin pornirea automată a sculei electrice!
Înainte de conectarea la aspirator, opriți scula electrică sau unealta pneumatică.
NOTĂ
În poziția >0< a comutatorului, priza de pe aspirator poate fi utilizată ca și cablu prelungitor.
⚠ Valoare de conectare: Aspirator + aparatul conectat (maximum 2000 W) maximum 16 A.
4.2.2 Pornirea aspiratorului
Consultați funcțiile la „3 Elemente de afişare și control” pe pagina 200.
▶ Introduceți mufa în priză.
▶ Setați comutatorul pe poziția >IR<.
Aspiratorul porneşte imediat.
sau:
▶ Setați comutatorul în poziția >A< sau >AR<.
Aspiratorul este în modul de așteptare pentru scule electrice.
4.2.3 Setarea turației motorului\*
▶ Reglați viteza motorului la întrerupător.
4.2.4 Setarea diametrului furtunului de aspiratie\*
▶ Reglați diametrul furtunului de aspiratie la comutator.
⚠️ PRECAUTIE!
Comutarea selectorului pentru semnalul minim de debit de volum al aerului (semnal acustic și lumină) pe aspiratoarele cu clase de praf „M” și „H”
În modurile >AR< și >IR< este realizată următoarea setare, în funcție de diametrul furtunului:
| Selectați comutatorul pentru diametrul interior al furtunului de aspirare | Flux volum aer |
| ∅ 35 mm | 70 l/s |
| ∅ 27 mm | 41 l/s |
| ∅ 21 mm | 25 l/s |
| Viteza poate fi reglată individual după setarea diametrului furtunului. | |
* în funcție de varianta echipamentului
4.2.5 Oprirea aspiratorului
▶ Setați comutatorul pe poziția >0<.
→ Aspiratorul este oprit.
▶ După oprire, scoateți mufa cablului de alimentare.
▶ Rulati cablul de conectare la retea.
Depozitați cablul de conectare la cablul de alimentare.
- Depozitați tubul de aspirație prin introducerea acestuia în supor tul de accesorii* de pe peretele din spate al recipientului.
Puneți capetele furtunului de aspirație împreună, astfel încât să nu se scurgă particule de murdărie.
Îndepărtați Scula electrică.
5 Modurile de functionare
- La utilizarea tubului cu mâner se poate regla forța de aspirație cu ajutorul clapetei de aer.
5.1 Aspirarea uscată
Aspirați doar cu filtru uscat, aspirator și accesorii, astfel încât praful să nu adere și să facă crustă.
La aspirarea funinginii, a cimentului, a ipsosului sau a altor prafuri similare: Introduceți un sac de evacuare PE în recipientul de murdărie. Utilizați întotdeauna saci de PE în combinație cu cartușe de filtrare pliate.
NOTĂ
Aspiratoarele din clasele M, H și H-asbest se folosesc de regulă ca și aspiratoare uscate.
5.2 Aspirarea lichidelor
⚠ AVERTIZARE!
Pericol de electrocutare!
În cazul scurgerilor de spumă sau lichid, deconectați imediat aspiratorul.
▶ Goliți containerul și, după caz, cartușele filtrelor cu pliuri.
NOTĂ
Curățați regulat senzorii de nivel ai apei (1) și verificați dacă nu există urme de deteriorare.
▶ Aspirați fără sac filtrant din vlies.
Casetele filtrului cutat sunt adecvate pentru aspirare umedă.
Senzorul integrat opreşte motorul când recipientul este plin. Manipularea aspiratorului poate fi compromisă dacă recipientul este plin.
▶ Goliți recipientul (consultați „7 Golirea recipientului” pe pagina 202).
NOTĂ
Dacă aspiratorul nu este deconectat, protectția împotriva pornirii accidentale rămâne în continuare activă. Aspiratorul devine funcțional doar deconectarea și o noua conectare a acestuia.
Înainte de golire scoateți mai întâi furtunul de aspirare din lichid.
Datorită puterii mari de aspirare și formei hidrodinamice a containerului, după deconectare se poate scurge un pic de apă din furtun.
La activarea funcției de aspirare uscată montați filtrele uscate.
NOTĂ
La schimbarea frecventă între modul de aspirare uscat și cel umed vă recomandăm montarea unui al doilea set de filtre, de preferat cartușe cu filtru cu pliuri din poliester.

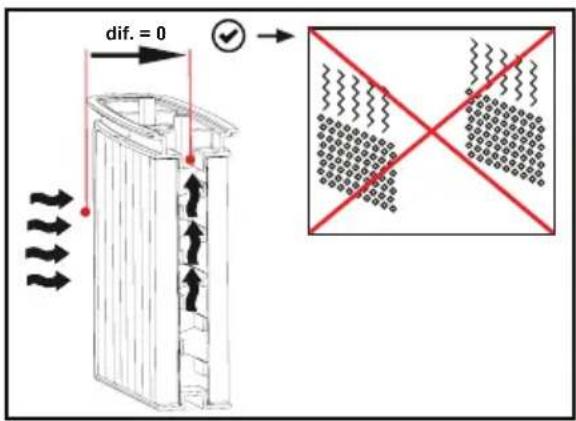

6 Curățarea permanentă a filtrelor
Aspiratorul este echipat cu un sistem electromagnetic de curățare a filtrelor, care poate fi folosit pentru a curăța orice praf atașat de cartușele de filtrare.
Cartușele de filtrare pliate sunt curățate alternativ unul după altul, astfel încât să se garanteze o funcționare continuă.
Monitorizarea constantă a nivelului filtrului pentru măsurarea diferenței de presiune, pentru o curățare precisă, în funcție de necesitate, a filtrului în timpul funcționării.
garantat un debit de aer constant mai mare în timpul funcționării, chiar și în cazul pulverilor critice.
7 Golirea recipientului
NOTĂ
Permis doar la prafuri cu AGW's > 1 mg/m³.
▶ Opriti aspiratorul, scoateți stecherul din priză.
▶ Deschideti sistemele de închidere.
Îndepărtați capacul și furtunul de aspirare de container.
Răsturnați containerul.
7.1 Îndepărtarea sacului de filtru din lână
(consultați Ghidul de Referință Rapidă).
▶ Opriti aspiratorul.
▶ Deconectați stecherul cablului de alimentare.
▶ Purtati o mască de respiratie adecvată.
Îndepărtați furtunul de aspiratie.
Închideti priza de admisie cu capac.
▶ Deschideti zăvoarele laterale.
Îndepărtati sectiunea superioară.
Tragetii cu atenție flanșa din priza de admisie și închideți flanșa.
- Aruncați materialul adunat în conformitate cu cerințele legale.
7.2 Aruncați sacul de golire și de eliminare PE
(consultați Ghidul de Referință Rapidă).
▶ Setați comutatorul pe poziția >AR<.
→ Cartușele filtrante pliate sunt curățate automat.
Praful rezidual din filtre intră în sac.
▶ Opriti aspiratorul.
▶ Deconectati stecherul cablului de alimentare.
▶ Purtați o mască de respiratie adecvată.
Îndepărtați furtunul de aspiratie.
Închideti priza de admisie cu capac.
▶ Deschideti zăvoarele laterale.
Îndepărtați sectiunea superioară.
Închideți cu atenție sacul colector PE cu banda anexă.
- Trageți cu atenție flanșa de la racordurile de admisie și închideți.
Extrageti cu atenție sacul de colectare PE din container
- Aruncați materialul adunat în conformitate cu cerințele legale..
7.3 Introduceți sacul de filtru din lână
NOTĂ
Folosiți saci de filtrare din lână pentru aspirare uscată.
Glisați flança complet peste priza de admisie (consultați Ghidul de Referință Rapidă).
NOTĂ

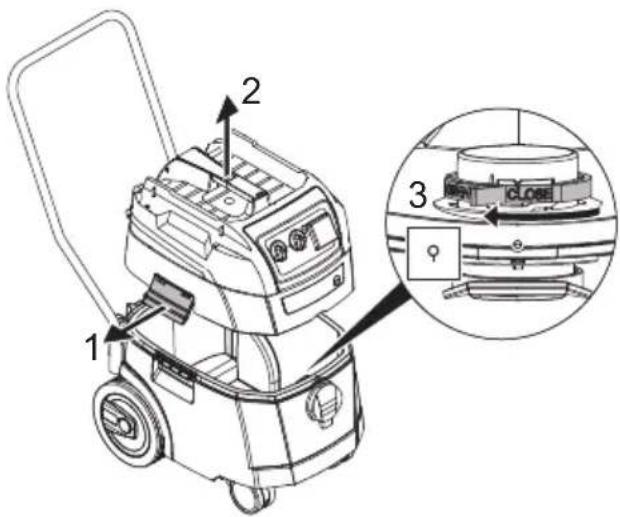

Utilizarea glisorului rotativ
- Rotiți glisorul rotativ roșu în interior în poziția CLOSE până la oprirea în dreptul marcajului ▲.
▶ Asezați partea superioară pe recipient.
Închideti încuietoarele laterale.
7.4 Introduceti sacul de golire și eliminarea PE\*
NOTĂ
Numai aspiratoarele cu clase de praf M și H cu recipiente speciale și cu glisoare rotative în priza de admisie de tip iPulse M, iPulse H și iPulse tH-azbest sunt potrivite pentru utilizarea sacilor de golire și de eliminare a PE.
NOTĂ

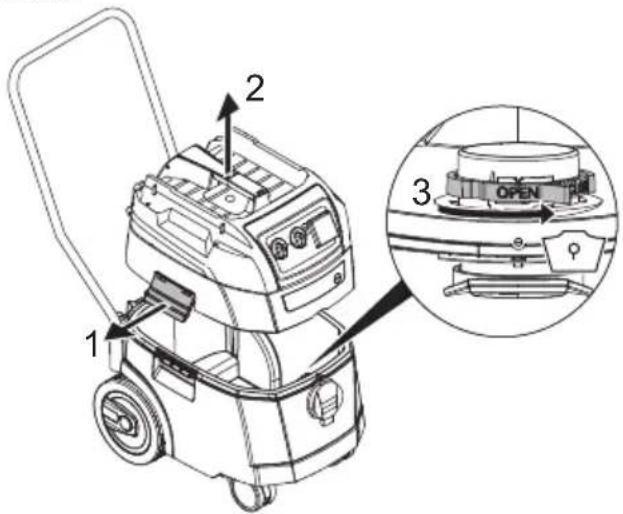

Utilizarea glisorului rotativ
- Rotiți glisorul rotativ roșu în interior în poziția OPEN până la oprirea în dreptul marcajului ▲.
Glisați flança complet peste priza de admisie.
Aşezati deschiderea superioară a sacului peste janta contai nerului.
▶ Asezați partea superioară pe recipient.
Închideti încuietoarele laterale.
8 Schimbarea filtrului
8.1 Schimbarea cartușelor de filtrare pliate
(consultați Ghidul de Referință Rapidă)
Curățați cartușele de filtrare înainte de a le schimba.
- Rotiți încuietoarea de pe încuietoare cu 90 ° în sens invers acelor de ceasornic cu o monedă sau un obiect similar și împingeti încuietoarea în spate.
Închideți cu atenție sacul colector PE cu banda anexă.
Trageți cu atenție flanșa de la racordurile de admisie și închideți.
Extrageti cu atenție sacul de colectare PE din container
- Aruncați reziduurile aspirate respectând normele în vigoare.
- Introduceți imediat cartușele filtrante înlocuite într-un sac din plastic impermeabil și aruncați-l, respectând dispozițiile în vigoare.
▶ Montați cartușe filtrante noi.
- Ridicati clema de blocare, rabatați capacul și imobilizați-I printr-o apăsare ușoară.
9 Schimbarea filtrului de protectie a motorului
(consultați Ghidul de Referință Rapidă).
NOTĂ
Dacă filtrul de protecție al motorului este murdar, acest lucru denotă cartuș filtru defect.
Înlocuiti cartușele filtrante.
Înlocuiti filtrul de protectie al motorului, respectiv spălați vechiul filtru sub jet de apă, uscați-l și apoi montați-l la loc.
10 Transport
Îndepărtați furtunul de aspiratie.
Închideti priza de admisie cu capac.
▶ Asezați partea superioară pe recipient.
Închideti încuietoarele laterale.
- Introduceti accesoriiile în pungile de plastic aferente și legați-le sau fixați-le în suportul pentru accesorii.
- Introduceți capetele furtunului de aspirare unul în celălalt.
Înfășurați furtunul în jurul aspiratorului și fixați-l de mâner. (consultați Ghidul de Referință Rapidă).
11 Întreținere
NOTĂ
Înaintea executării lucrărilor de întreținere închideți aspiratorul și scoateți ștecherul.
La întreținerea de către utilizator aspiratorul trebuie să fie
- demontat,
- curățat și
- întretinut,
atât cât este posibil, fără ca prin aceasta să reprezinte un pericol pentru personalul de întreținere și alte persoane.
Măsuri de precauție
Respectați măsurile de precauție recomandate
- Curățirea înainte de demontare,
- Atenție la ventilația forțată a locației unde este demontat aspiratorul,
- curățirea zonei în care se efectuează lucrări de întreținere și
- echipamentul de protecție personală adecvat.
Măsuri de precauție la aspiratoarele din clasele H și M
Exteriorul aspiratorului trebuie să fie curățat prin proceduri de aspirare și apoi șters, sau să fie tratat cu substanțe de etanșeizare, înainte ca acesta să fie luat din zona periculoasă. Toate compenentele de aspirare trebuie să fie considerate ca și necurățate când sunt luate din zona periculoasă și trebuie adoptate măsuri adecvate pentru a împiedica o dispersie a prafului.
Obiecte murdare
La efectuarea lucrărilor de întreținere sau reparații toate obiectele murdare, care nu pot fi curătate în mod mulțumitor, trebuie să fie aruncate. Astfel de materiale trebuie colectate în pungi impermeabile în concordanță cu dispozițiile valabile pentru înlăturarea unor asemenea deșeuri.
11.1 Testarea eficacității aspiratorului
Cel puțin o dată pe an, producătorul sau persoana instruită trebuie să efectueze o inspecție tehnică, care să includă filtrele, etanșeitatea aspiratorului și mecanismele de control.
În plus, eficacitatea aspiratoarelor cu clasa de praf H și azbest-H trebuie verificate cel puțin o dată pe an sau mai frecvent. Metoda de testare, care poate fi utilizată pentru demonstrarea eficacității dispozitivului, este definită în EN 60335-2-69 AA.22.201.2. Dacă testul nu este trecut, trebuie repetat cu un filtru principal nou.
În încăpere trebuie să existe o rată a schimbului de aer L sufici entă,atunci când aerul evacuat se reîntoarce în încăpere. Indicații suplimentare găsiți în fiecare dintre reglementările naționale. Dacă performanțele aspiratorului scad, crescând în același timp intervalul de curățare ale cartușelor cu filtre pliuri (atâta timp cât containerul este golit, iar sac filtrant din vlies schimbat), este necesară schimbarea cartușelor cu filtre pliuri (consultați Ghidul de Referință Rapidă și paragraful „8.1 Schimbarea cartușelor de filtrare pliate” pe pagina 203).
11.2 Curățare
NOTĂ
Acizii, acetona și solventii pot deteriora părți ale aspiratorului.
Curățați recipientul și accesoriiile cu apă.
▶ Ştergeți partea superioară cu o cârpă umedă.
Lăsați recipientul și accesoriiile să se usuce.
11.3 Repararea
⚠ AVERTIZARE!
Aparatele care nu sunt reparate de personal de specialitate reprezintă un pericol pentru utilizator.
- Efectuați reparațiile doar la specialiști, de ex service. Utilizați doar piese de schimb originale.
12 Depanarea și repararea
| NOTĂ | ||
| Defecțiunile nu pot fi întotdeauna datorate defectelor aspiratorului. | ||
| Eroare Cauză Remediu | ||
| Puterea de aspirație scade Filtru murdar Curățați | ||
| Sacul de filtru este plin Schimbați | ||
| Recipientul este plin Goliți | ||
| Filtrul de protecție a motorului este blocat | ||
| Duza, tubul sau furtunul sunt blocate Curățați | ||
| Aspiratorul nu pornește Cablul de distribuție nu este în priză Conectați ștecherul cablului de distribuție la priză | ||
| Nu există tensiune de rețea Verificați siguranța | ||
| Cablul de conectare la rețea este defect înlocuiti | ||
| Capacul nu este închis corect Închideți | ||
| Senzorul de apă este oprit Goliți recipientul | ||
| Aspiratorul este în modul de așteptare >A< sau >AR< | ||
| Aspiratorul nu pornește când instru-mentul este pornit în modurile >A< sau >AR< | Instrumentul electric nu este conectat la priza de pe aspirator | Conectați ștecherul cablului de rețea la priza de pe aspirator |
| Valva electromagnetică a unității pneumatice de pornire/oprire*contaminată | Clătiți cu alcool | |
| Sacul de golire și de eliminare a PE este aspirat contrar filtrului | Pozitție incorectă a glisorului rotativ Setați | glisorul rotativ în poziția OPEN (DESCHIS) ▲ (consultați „7.4 Introduceți sacul de golire și eliminarea PE*” pe pagina 203) |
| Aspiratorul cu clase de praf M sau H: cu sac de filtrare introdus, praful se acumulează în recipient | Pozitție incorectă a glisorului rotativ Setați | glisorul rotativ în poziția CLOSE (ÎNCHIS) ▲ (consultați „7.3 Introduceți sacul de filtru din lână” pe pagina 203) |
Nu încercați altceva, contactați centrele de serviciu clienti.
| NOTĂ | ||
| Utilizați numai accesorii originale. | ||
| Desemnarea articolului | Proprietăți/material | Cantitate co-mandă (1 set) |
| Sac de filtru din lână FBV 25/35 | pentru recipiente din plastic de 25 I și 35 I, clasa BGIA M aprobată | 5/10 bucăți |
| Cartușe de filtru FK 4300 | celuloză, compatibil cu clasa BGIA M | 2 bucăți |
| Cartușe de filtru FK 4300 | poliester, compatibil cu clasa BGIA M | 2 bucăți |
| Cartușe de filtru FKP 4300 HEPA (H 14) | Cartușe de filtru cu 3 straturi, compatibil cu clasa BGIA H | 2 bucăți |
| Cartușe de filtru FKPN 4300 Nano | Cartușe de filtru cu acoperire nano | 2 bucăți |
| Sac de golire și de eliminare a PE | Doar pentru aspiratoarele ISP din clasa M și H | 5 bucăți |
| Sac de golire și de eliminare a PE ASBEST | doar pentru aspiratoarele ISP din clasa HASBEST | 5 bucăți |
Accesorii suplimentare pot fi găsite în lista de accesorii speciale care poate fi obținută la cerere pe internet de la Echipa de Service Starmix: www.starmix.de, E-Mail: info@starmix.de.
14 Date Tehnice
| Tip: ISP | Model:iPulse L-1635 | Model:iPulse M-1635 | Model:iPulse H-1635 | Model:iPulse H-1235 Asbest | |
| Tensiune Volt 220-240 V~ 2 | 20-240 V~ | 220-240 V~ 220-240 V~ | |||
| Frecvența Hertz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz | |||||
| Putere nominală Watt 1400 | 1400 1400 | 1000 | |||
| Putere maximă Watt 1600 | 1600 1600 | 1200 | |||
| Curentul de aer* I/s 75 75 75 75 70 | |||||
| Vacuum* | hPa/MG | 280 | 280 | 280 | 265 |
| Curentul de aer** | I/s 45 45 45 45 40 | ||||
| Vacuum** | hPa/SE | 245 | 245 | 245 | 230 |
| Presiune sonoră dB(A) | 69 69 69 69 | ||||
| Greutate | kg | 15,6 (16,7*** ) | 15,6 (16,7*** ) | 15,6 (16,7*** ) | 15,6 (16,7*** ) |
| Dimensiuni L x L x Î | cm | 53 x 40 x 56 (92*** ) | 53 x 40 x 56 (92*** ) | 53 x 40 x 56 (92*** ) | 53 x 40 x 56 (92*** ) |
* la ventilator
** la furtun
*** incl. mâner de împingere
Puterea maximă a aspiratoarelor conectate la priză: 2.000 W
Cablul de conectare la aspiratoarele cu priză: H05RR-F 3 x 1,5
Cablu de conectare la aspiratoarele ASBESTOS cu priză: H07RR-F 3 x 1,5
15 Teste și aprobări
Verificările electrotehnice trebuie efectuate conform normelor de protecție a muncii (BGV A3) și conform DIN VDE 0701 partea 1 și partea 3. Aceste verificări se efectuează conform DIN VDE 0702 la intervale de timp regulate și după fiecare reparație sau modificare. Aspiratoarele sunt verificate conform IEC/EN 60335–2–69.
NOTĂ
Aparatele uzate conțin componente importante ce pot fi reciclate. Nu aruncați aspiratorul în locurile destinate deșeurilor menajere, acesta se predă în cadrul unui sistem de colectare reglementat, de ex. centre de colectare.
16 Declaratie de conformitate
Prin prezenta, declarăm că aparatul descris mai jos este conform cu cerințele de bază de securitate și sănătate relevante ale Directivelor CE, atât în proiectarea și constructia de bază, cât și în versiunea pusă în circulație de noi.
Această declarație va înceta să fie valabilă dacă aparatul este modificat fără o aprobare prealabilă din partea companiei producătoare.
Produs: Aspirator pentru funcționare umedă și uscată
Tip:
ISP
Proiectarea aparatului corespunde următoarelor reglementări pertinente:
Directiva CE privind aparatele 2006/42/UE
Directiva CE EMC 2014/30/CE
ROHS 2011/65/UE
Directiva CE 2006/42/UE privind aparatele, inclusiv amendamentele:
Cerințe categoria II
Următorul institut a testat și certificat produsul:
Representant documentatie autorizată:
ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach/Fils, Germania
01.08.2017
Carsten Gresser
Şef al Asigurării Calității
Slovenščina
1 Razlaga uporabljenih simbolov in znakov
Aspiratoarele din clasa L sunt adecvate pentru absorbția/aspirarea prafurilor uscate, non-inflamabile, periculoase pentru sănătate, cu limite de siguranță la locul de muncă > 1 mg/m³.
Aspiratoarele din clasa M sunt recomandate pentru absorbția/aspirarea prafurilor uscate neinflamabile, a lichidelor neinflamabile, a prafului produs prin prelucrarea lemnului și a prafurilor periculoase cu AGWs ≥ 0,1 mg/m³.
Aspiratoarele din clasa H sunt recomandate pentru absorbția/aspirarea prafurilor uscate neinflamabile, a particulelor cancerigene și irritante cât și a lichidelor neinflamabile, a prafului produs prin prelucrarea lemnului și a prafurilor dăunătoare sănătății cu AGWs < 0,1 mg/m³.
AVERTIZARE: Această mașină conține praf dăunător sănătății. Procedurile de golire și întreținere, inclusiv înlăturarea containerului colector de praf, este permis să fie executate numai de către personal calificat, care poartă echipament de protecție corespunzător. Nu exploatați mașina fără sistemul complet de filtrare.
