| Terméktípus | Folyadék- és porporszívó |
| Márka | Starmix |
| Modell | ISP iPulse H-1635 |
| Porkategória | H (veszélyes, rákkeltő és kórokozó porokhoz alkalmas) |
| Tápellátás feszültsége | 220-240 V~, 50/60 Hz |
| Névleges teljesítmény | 1400 W |
| Maximális teljesítmény | 1600 W |
| Levegőáram (ventilátornál) | 75 l/s |
| Vákuum (ventilátornál) | 280 hPa |
| Levegőáram (tömlőnél) | 45 l/s |
| Vákuum (tömlőnél) | 245 hPa |
| Hangnyomásszint | 69 dB(A) |
| Súly | 15,6 kg (16,7 kg fogantyúval) |
| Méretek (Sz x Mé x Ma) | 53 x 40 x 56 cm (92 cm fogantyúval) |
| Tartály űrtartalma | 35 liter (a FBV 25/35 szűrőzsák alapján becsült érték) |
| Szűrőtisztító rendszer | Automatikus, nyomáskülönbség mérés alapján |
| Automatikus indítás funkció | Igen, csatlakoztatott elektromos szerszámhoz |
| Tápcsatlakozó szerszámhoz | Igen, max. 2000 W teljesítmény |
| Sebesség szabályozás | Igen, folyamatos |
| Tömlőátmérő beállítás | Igen (21, 27, 35 mm) |
| Szintjelző | Igen, hangjelzéssel M és H modelleken |
| Főszűrő típusa | Hajtogatott szűrőkazetták (cellulóz, poliészter, HEPA) |
| Szűrőzsák | FBV 25/35 filc zsák (opcionális) |
| Rendeltetésszerű használat | Kereskedelmi (szállodák, iskolák, kórházak, gyárak stb.) |
| Karbantartás | Az érzékelők és szűrők rendszeres tisztítása; szükség esetén a szűrők cseréje |
| Javíthatóság | Csak szakképzett személyzet által javítható; eredeti alkatrészek használata |
| Biztonság | Robbanás elleni védelem, automatikus leállás hab/folyadék esetén, újraindítás elleni védelem |
Gyakran ismételt kérdések - ISP iPulse H-1635 Starmix
Felhasználói kérdések a következőről ISP iPulse H-1635 Starmix
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét ISP iPulse H-1635 - Starmix és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ISP iPulse H-1635 márka Starmix.
HASZNÁLATI ÚTMUTATÓ ISP iPulse H-1635 Starmix
hu Kezelési utasítás 164
1 Az alkalmazott szimbólumok és jelek magyarázata
| Szimbólum /Jelzőszó | Megnevezés |
| Ez figyelmeztető szimbólum. Lehetséges sérülésveszélyre figyelmeztet. A sérülés- vagy a halálos veszély elkerülése érdekében minden így jelölt utasítást be kell tartani. A figyelmeztető szimbólum az alábbi jelzőszavakkal együtt jelenik meg: VESZÉLY, FIGYELMEZTETÉS és VIGYÁZAT. | |
| VESZÉLY! | Olyan magas kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában halállal vagy súlyos sérüléssel fenyeget. |
| FIGYELMEZTETÉS! | Olyan közepes kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában halált vagy súlyos sérülést okozhat. |
| VIGYÁZAT! | Olyan csekély kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában köze pes vagy könnyű sérülést okozhat. |
| MEGJEGYZÉS | Itt olyan tanácsok vagy utasítások állnak, amelyek megkönnyítik a munkát, és egy biztonságos üzemeltetést biztosítanak. |
| Olyan feltételt jelöl, amelynek az adott művelet megkezdéséhez teljesülnie kell. | |
| ▶ | A felhasználó által egymás után elvégzendő műveleti lépéseket jelöli. |
| ↘ Az adott művelet eredményét jelzi. | |
2 Fontos biztonsági tudnivalók
| ⚠ FIGYELMEZTETÉS! |
| Fulladásveszély! Ne engedje, hogy a gyerekek csomagolóanyagokkal, pl. műanyag zacskókkal játsszanak.Ne álljunk és ne üljünk rá a porszívóra.A lépcsőn történő munkavégzés során leesés kockázata áll fenn. Ügyeljen arra, hogy biztonságosan álljon.A szívó tömlőt és a csatlakozó vezetéket ne húzza keresztül az éles peremeken, ne törje meg őket, ne szoruljanak be sehová.Mindig úgy helyezze el a szívó tömlőt és a csatlakozó vezetéket, hogy abban senki se tudjon elbotlani.Ha a porszívóból hab, vagy folyadék folyik ki, azonnal kapcsolja ki a gépet.A fedél belsejét mindig tartsa szárazon.Ne használja a porszívót, sem annak tartozékait az alábbi esetekben:Ha a hálózati csatlakozó kábel vagy a hosszabbító kábel hibás vagy repedések figyelhetők meg rajtaHa a porszívó láthatóan sérült, pl. repedések vannak a készülék házánHa szemmel nem látható károsodást gyanít, pl. a készülék leesése után |
| ⚠ VESZÉLY! |
| Robbanás- és tűzveszély! Ne működtesse a porszívót potenciálisan veszélyes környezetben.Tartsa távol a porszívót gyúlékony gázoktól és anyagtól. |
⚠ VESZÉLY!
Robbanás- és tűzveszély! Ne használja a porszívót az alábbiak felszívására:
- gyúlékony vagy robbanásveszélyes oldószerek,
- oldószerekben áztatott anyagok,
- potenciálisan robbanásveszélyes porok,
- folyadékok, például benzin, olaj, alkohol, hígítószerek,
- 60 °C-nál magasabb hömérsékletű anyagok
⚠️ FIGYELMEZTETÉS!
A szakszerűtlen javítás veszélyt jelent a kezelő számára. A javításokat csak szakemberrel, pl. a vevőszolgálat munkatár sával végeztesse el. Csak az eredeti pótalkatrészeket alkalmazza.
⚠ FIGYELMEZTETÉS!
A gépen lévő dugaszoló aljzatot csak a kezelési útmutatóban leírt célokra használja.
A nem rendeltetésszerű, szakszerűtlen kezelés, vagy a szakszerűtlen javítás miatt keletkező károkért a gyártó nem vállal felelősséget.
Ne használjon megrongálódott hosszabbító vezetéket.
Ha a porszívó csatlakozó vezetéke megrongálódott, akkor azt egy külön erre a célra alkalmas csatlakozó vezetékkel kell kicserélni, amit a gyártótól, vagy a vevőszolgálattól vásárolhat meg.
Az elektromos keféknél forgó kefék ne érintsék meg a hálózati csatlakozó vezetékeket.
A típustáblán szereplő feszültség egyezzen meg a tényleges hálózati feszültséggel.
Minden használat után, illetve minden karbantartás előtt húzza ki a porszívó vezetékét a dugaszoló aljzatból.
Csak a csatlakozónál fogva, és nem a vezetéket rángatva húzza ki a dugót az aljzatból.
Nedves kézzel ne fogja meg a dugót, azt ne dugja be, húzza ki az aljzatból.
Az áramellátást a megfelelő áramerösségű biztosítékkal kell védeni.
Szabadban, vihar, eső esetén ne nyissa ki a porszívót.
A porszívót száraz és fagymentes helyen, beltérben kell tárolni.
⚠ FIGYELMEZTETÉS!
Az L porosztályú porszívóval olyan száraz, éghetetlen, egészségre káros porokat lehet felszívni/leszívni, amelyeknek munkahelyi határértékei > 1 mg/m³.
Az M osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és AGWs ≥ 0,1 mg/m³ értékű porok fel- leszívására alkalmasak.
A H osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és AGWs < 0,1 mg/m³ értékű egészségkárosító porok fel- leszívására alkalmasak.
⚠️ FIGYELMEZTETÉS!
A gépet nem használhatják csökkent fizikai, érzékszervi, vagy mentális képességekkel rendelkező, valamint kellő ismere tekkel nem rendelkező személyek (a gyermekeket is beleértve).
A gyermekeket felügyelet alatt kell tartani annak érdekében, hogy ne játszhassanak a készülékkel.
Ne fordítsák a fúvókát, tömlőt, csövet ember, vagy állat irányába.
⚠ FIGYELMEZTETÉS!
Csak a porszívóval szállított vagy a használati utasításban megadott keféket használja.
Ezektöl eltérő kefék használata veszélyeztetheti a biztonságot.
Élelmiszer-feldolgozó üzemeknél: Használat után azonnal tisztítsa meg a porszívót és fertőtlenítse, hogy elkerülje a mikrobiális szennyeződést.
A tisztításhoz ne használjon gözös vagy nagynyomású tisztítóeszközöket.
Csak felügyelet mellett működtesse a porszívót.
Húzza ki a porszívót a hálózati csatlakozóból, ha hosszabb ideig nem használja.
Ne tisztítsa a szűrőpatronokat sürített levegővel.

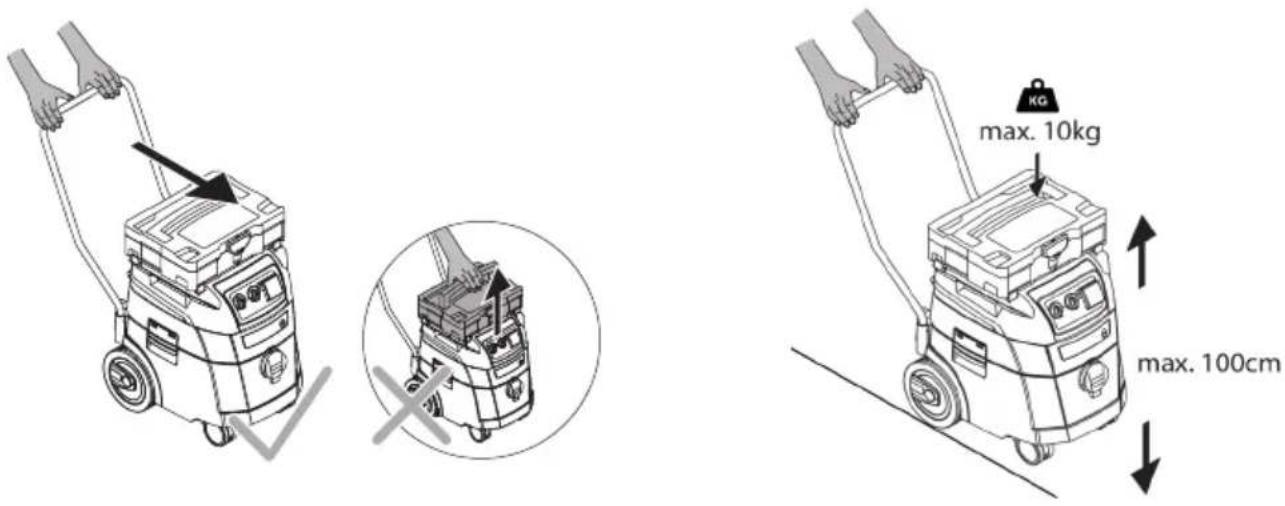

FIGYELMEZTETÉS!
Ne emelje fel a porszívót a felszerelt szerszámosládára.
A szerszámosládát legfeljebb 10 kg-mal terhelje meg.
Ne rakja egymásra az 1 m-nél magasabb szerszámosládákat (a porszívóval együtt mért magasság).
A fedél kinyitása előtt távolítsa el a szerszámosládákat.
Figyelmesen olvassa el a használati útmutatót, mielőtt elkezdené használni a porszívóval. A kezelési útmutató fontos utasításokat tartalmaz a biztonság, üzembe helyezés, üzemeltetés, karbantartás és gondozás tekintetében. Tartsa a kezelési utasítást biztonságos helyen, és ha eladja a készüléket, adja át a következő tulajdonosnak.
A gyártó fenntartja a szerkezeti és felszerelések módosításának a jogát.
A kezelési útmutatóban felsorolt munkáktól eltérő tevékenységet nem szabad a géppel végezni.
Kialakításának megfelelően a készülék közületi felhasználásra szolgál, ennek megfelelően például szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérleményekben használható.
A kicsomagoláskor figyeljen a teljességre és a szállítási károkra.
A használat előtt a kezelőt el kell látni azokkal az információkkal,
útmutatásokkal és oktatással, ami a porszívó használatához, az anyagokkal kapcsolatban szükségesek, beleértve a felszívatott anyagokkal kapcsolatos bánásmódot is.
3 Kijelző és vezérlő elemek
| Kapcsoló helyzet Funkció Leírás | |||
| 0 |  | A porszívó ki van kapcsolva. | - Dugaszolóaljzat feszültség alatt |
| A |  | A porszívó ki van kapcsolva. | - Dugaszolóaljzat feszültség alatt- Üzemelés elektromos szerszámmal, a szűrő tisztítási funkció ki van kapcsolva- Ha a szerszám be van kapcsolva, a porszívó automatikusan bekapcsol. Az elektromos kéziszerszám kikapcsolása után a porszívó még kb. 10 másodpercig üzemel, hogy megakadályozza a tömlőben lévő üledék felgyülemlését |
| AR |  | Készenléti mód | - Dugaszolóaljzat feszültség alatt- Szűrótisztítás indításkor és automatikus szűrótisztítás funkció nyomáskülönbség érzékelés után- Ha a szerszám be van kapcsolva, a porszívó automatikusan bekapcsol. Az elektromos kéziszerszám kikapcsolása után a porszívó még kb. 10 másodpercig üzemel, hogy megakadályozza a tömlőben lévő üledék felgyülemlését |
| IR |  | A porszívó azonnal elindul | - Dugaszolóaljzat feszültség alatt- Az automatikus szűrótisztító funkció a nyomáskülönbség érzékelés után indul |
| Automatikus szűrótisztítási funkció | - Amíg a porszívó működik, a hajtogatott szűrőbetéteket váltakozva tisztítják, ha elér egy bizonyos negatív nyomásértéket, amelynél elegendő levegő van. | ||
| Töltési szintjelző* | - A töltésszint jelző világít, ha a tartály megtelt és/vagy a szívótömlő le van zárva. Az M és H porosztályú porszívó hangjelzést is kibocsát | ||
 | Fordulatszám-szabályozás* | - Fokozatosan állítsa be a szívóteljesítményt a sebességszabályozóval | |
 | A szívótömlő átmérőjének beállítása* | - Az M/H/H-azbeszt porszívóknál a térfogatáramlás ellenőrzéséhez, ha a minimális légsebesség 20 m/s alá csökken | |
4 Üzembehelyezés
4.1 Minden használat előtt
Győződjön meg róla, hogy az alábbi feltételek teljesülnek:
△ A porszívó, a hálózati kábel, a szívótömlő és a tartozékok nem sérültek.
△ Minden szűrő be van helyezve és nem sérültek meg.
4.2 Be- és kikapcsolás
A porszívó csatlakozódugója mindig feszültség alatt marad, függetlenül a főkapcsoló helyzetétől.
⚠ FIGYELMEZTETÉS!
Sérülésveszély az elektromos kéziszerszám automatikus indításával!
- Kapcsolja ki az elektromos kéziszerszámot vagy a pneumat kus szerszámot, mielőtt csatlakoztatná a porszívóhoz.
MEGJEGYZÉS
A >0< kapcsoló állásnál a gépen lévő dugaszoló aljzat hosszabbító kábelként használható.
-Csatlakozási érték: Porszívó + csatlakoztatott készülék (maximum 2000 W) maximum 16 A.
4.2.2 A porszívó bekapcsolása
A funkciókat lásd: „3 Kijelző és vezérlő elemek” a(z) 167. oldalon(3. fejezet, Kijelző- és vezérlőelemek, 4. o.).
▶ Helyezze a dugót a csatlakozóaljzatba.
▶ Állítsa a kapcsolót >IR< helyzetbe.
A porszívó azonnal elindul.
vagy:
- Állítsa a kapcsolót >A< vagy >AR< helyzetbe.
A porszívó készenléti állapotban van az elektromos kéziszerszámoknál.
4.2.3 A motor fordulatszámának beállítása\*
- Állítsa be a motor fordulatszámát a kapcsolón.
4.2.4 A szívótömlő átmérőjének beállítása\*
- Állítsa be a szívótömlő átmérőjét a kapcsolón.
| ⚠ VIGYÁZAT! | |
| Választókapcsoló a minimális légmennyiség-áramlás jelzéshez (kürt és fény) az „M” és a „H” porosztályokkal rendelkező porszívókhozAz >AR< és >IR< módok esetében a következő beállítások vannak elvégezve, a tömlő átmérőjétől függően: | |
| Választó kapcsoló aszívótömlő belső átmérőjéhez | Légmennyiség |
| ∅ 35 mm | 70 l/s |
| ∅ 27 mm | 41 l/s |
| ∅ 21 mm | 25 l/s |
| A sebességet a tömlő átmérőjének beállítása után egyedileg lehet beállítani. | |
4.2.5 A porszívó kikapcsolása
- Állítsa a kapcsolót a >0< helyzetbe.
A porszívó ki van kapcsolva. - Kapcsolja ki, húzza ki a tápkábel csatlakozóját.
▶ Tekerje fel a hálózati csatlakozókábelt.
▶ A hálózati csatlakozókábelt a kábelhorgon tárolja.
A szívócsövet úgy tárolja, hogy behelyezi a tartály hátsó falán található tartozék tartóba*.
▶ A tömlők végeit úgy illessze össze, hogy semmilyen porszem cse se juthasson ki belőle.
▶ Távolítsa el a szerszámot.
5 Üzemmódok
Fogantyúcső használatakor a falslevegő tolókával szabályozhatja a szívóteljesítményt.
5.1 Száraz porszívózás
Csak száraz szűrővel, porszívóval és tartozékkal porszívózzon, hogy a por ne tudjon letapadni, felhalmozódni.
Por, cement, gipsz vagy hasonló anyagok porszívózásakor: Tegyen be egy PE ártalmatlanító tasakot a kosztartályba. A PE ártalmatla nító zsákokat mindig hajtott szűrőpatronokkal együtt használja.
MEGJEGYZÉS
Az M, H és H-azbeszt osztályú porszívók kiváltképpen száraz porszívóként használhatók
5.2 Folyadékok felszívása
⚠️ FIGYELMEZTETÉS!
Az áramütés veszélye!
Ha a porszívóból hab, vagy folyadék folyik ki, azonnal kapcsolja ki a gépet.
▶ Ürítse ki a tartályt és ha szükséges a redőzött szűrőkazettát.
MEGJEGYZÉS
A vízszint érzékelőket (1) rendszeresen tisztítsa meg, és vizsgálja meg, nincs-e rajtuk sérülés.
▶ A szűrőzsákot folyadékok felszívása előtt ki kell venni a kosztartályból.
Az összehajtható szűrőkazetták nedves porszívózásra alkalmasak. A beépített érzékelő a tartály megtelésekor lekapcsolja a motort. A porszívó működését károsan befolyásolhatja, ha a tartály megtelt porral.
▶ Tartály kiürítése (lásd: „7 A tartály ürítése" a(z) 169. oldalon).
MEGJEGYZÉS
Ha nem kapcsol ki a porszívó, az újbóli indítási védelem továbbra is működésben marad. Csak a kikapcsolás és az újbóli bekapcsolás után lesz újból üzemkész a porszívó.
▶ A kiürítés előtt vegye ki a folyadékból a szívótömlőt.
A túl magas szívóteljesítmény és az áramlásnak kedvező tartályforma miatt a kikapcsolás után visszafolyhat egy kis víz a tömlőből.
Az ezt követő száraz porszívózásnál tegye be a száraz szűrőt.
MEGJEGYZÉS
A száraz és nedves porszívózás gyakori váltogatása esetén azt javasoljuk a második szűrőkészlet használatát, kiváltképpen a poliészter redőzött szűrőkazetta használatát.

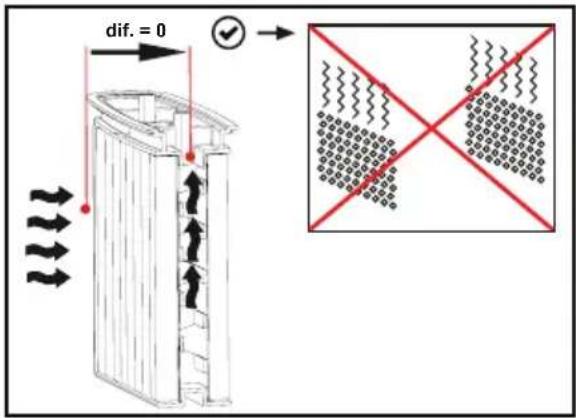

6 Tartós szűrő tisztítása
A porszívó elektromágneses szűrő tisztító rendszerrel van ellátva, amely a szűrőpatronokra tapadt por eltávolítására használható.
A hajtogatott szüröbetéteket egymás után megtisztítják, így biztosítva a folyamatos munkavégzést.
A szűrők szintjét állandóan nyomáskülönbség-mérő eszköz figyeli, ezért az üzemelés során a szűrótisztítás hajszál pontosan akkor lép működésbe, amikor arra szükség van.
Ez pedig üzem közben nagy és állandó légáramot biztosít, még a kritikus porfajták esetében is.
Csak az ilyen poroknál engedélyezett: AGW's > 1 mg/m ^2 .
- Kapcsolja ki a porszívót, húzza ki a hálózati csatlakozót.
▶ Nyissa ki a reteszeket.
▶ Vegye el a fedelet és a szívótömlöt a tartályról.
▶ Pattintsa ki a tartályt.
7.1 A polárszűrőzsák ártalmatlanítása
(lásd: Gyors referencia útmutató)
- Kapcsolja ki a porszívót.
▶ Húzza ki a hálózati csatlakozót.
▶ Viseljen megfelelő légzőmaszkot.
▶ Távolítsa el a szívócsövet.
▶ A sapkával zárja le a bemeneti csatlakozót.
▶ Nyissa ki az oldalsó reteszeket.
▶ Távolítsa el a felső részt. - Óvatosan húzza le a karimát a beszívó aljzatról, és zárja le a karimát.
Az összegyűjtött anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani.
7.2 Ártalmatlanítsa a PE kiürítő és ártalmatlanító zsákot
(lásd: Gyors referencia útmutató)
▶ Állítsa a kapcsolót >AR< helyzetbe.
A hajtogatott szüröpatronokat automatikusan megtisztítják.
A szürökben lévő maradék por belekerül a zsákba.
- Kapcsolja ki a porszívót.
▶ Húzza ki a hálózati csatlakozót.
▶ Viseljen megfelelő légzőmaszkot.
▶ Távolítsa el a szívócsövet.
▶ A sapkával zárja le a bemeneti csatlakozót.
▶ Nyissa ki az oldalsó reteszeket.
▶ Távolítsa el a felső részt.
▶ A PE kiürítő és ártalmatlanító tasakot óvatosan zárja le a mellékelt záró szalaggal.
▶ A perem óvatos lehúzása a szívócsonkokról és lezárásuk.
▶ A PE ürítő tasak és hulladékkezelő tasak óvatos kivétele a tartályból.
- Az összegyűjtött port az előírásoknak megfelelően hulladék kezelje.
7.3 Helyezze be a gyapjú porzsákot
MEGJEGYZÉS
Száraz vákuumos tisztításhoz csak gyapjúszűrő zsákokat használjon.
Teljes egészében csúsztassa a karimát a beszívó aljzat fölé (lásd Gyors referencia útmutató).
MEGJEGYZÉS

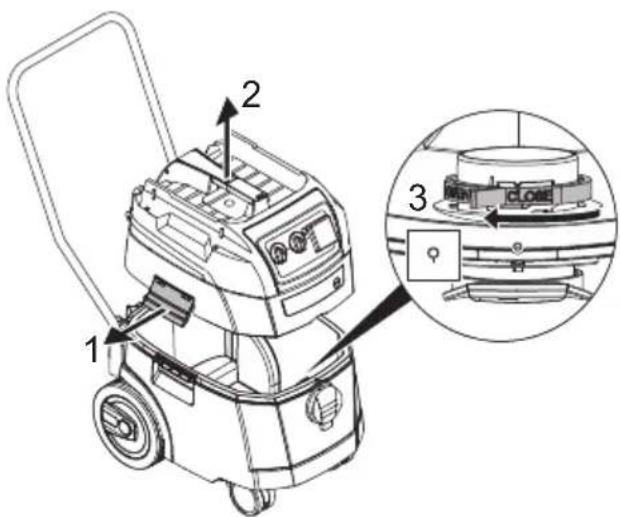

A forgó tolózár működtetése
Fordítsa el a piros forgó csúszkát a CLOSE helyzetbe a ▲ jelölésen lévő megállóhoz.
▶ Helyezze a felső részt a tartályra.
Zárja le az oldalsó reteszeket.
7.4 Helyezze be a PE kiürítő és ártalmatlanító zsákot\*
MEGJEGYZÉS
Csak az iPulse M, az iPulse H és az iPulse tH-azbeszt szívócsatlakozóval ellátott különleges tárolóedényekkel és forgó csúsztató porszívókkal rendelkező porszívók alkalmasak PE ürítő és ártalmatlanító zsákok használatára.
MEGJEGYZÉS
A forgó tolózár működtetése
Fordítsa el a piros forgó csúszkát az OPEN állásba a ▲ szimbólumon lévő megállóhoz.
Csúsztassa teljesen a karimát a szívóaljzat fölé.
▶ Helyezze a felső tasak nyílását a tartály kerete fölé.
▶ Helyezze a felső részt a tartályra.
Zárja le az oldalsó reteszeket.
8 A szűrő cseréje
8.1 A hajtogatott szűrőkazetta cseréje
(lásd: Gyors referencia útmutató).
Tisztítsa meg a szűrőbetéteket, mielőtt kicseréli azokat.
Egy érmével vagy hasonló tárggyal a reteszelésen lévő zárat forgassa el 90 °-kal az óramutató járásával ellentétes irányban, és tolja hátra a reteszt.
▶ A fedél felnyitása
A kivett redőzött szűrőkazettát azonnal tegye egy légmentesen záródó műanyagtasakba, zárja le, és előírásszerűen végezze el a hulladékkezelést.
▶ tegye be az új redőzött szűrőkazettát.
Emelje fel a záró keretet, hajtsa le a fedelet és zárja le egy finom nyomással.
9 A motorvédő szűrő cseréje
(lásd: Gyors referencia útmutató)
MEGJEGYZÉS
Ha elszennyeződött a motorvédő szűrő, akkor ez a hibás szűrőkazetta áruló jele.
▶ Cserélje ki a redőzött szűrőkazettát.
▶ Tegye be a motorvédő szűrőt ill. folyóvízzel mossa ki a motorvédő szűrőt, szárítsa ki, majd tegye vissza.
10 Szállítás
▶ Távolítsa el a szívócsövet.
▶ A sapkával zárja le a bemeneti csatlakozót.
▶ Helyezze a felső részt a tartályra.
Zárja le az oldalsó reteszeket.
▶ A tartozékot tegye a megfelelő műanyag tasakba és zárja be a műanyag tasakot ill. tegye a szerszám tárolóba.
▶ A szívótömlő elejét és a végét dugja össze.
▶ A tömlőt helyezze a porszívó köré és rögzítse a fogantyún (lásd: Gyors referencia útmutató).
11 Karbantartás
MEGJEGYZÉS
A porszívót minden karbantartás előtt kapcsolja ki és húzza ki a dugaszt az aljzatból.
A karbantartáshoz a felhasználó a porszívót
- szedje szét,
- tisztítsa meg és
- tartsa karban,
amennyiben ez végrehajtható, és nem veszélyezteti a karbantartó személyzetet és más személyeket.
Biztonsági rendszabályok
Tartsa be a megfelelő biztonsági rendszabályokat.
- A leszerelés elötti tisztítás.
- Gondoskodjon arról, hogy a porszívó szétszerelési helyén biztosított legyen a szürt kényszerszellőzés.
- Gondoskodjon a karbantartási terület tisztán tartásáról és a
- Megfelelő személyi védőfelszerelésról.
A H és M osztályú porszívók biztonsági rendszabályai
A porszívó külsejét a porszívózással kell megtisztítani, majd tisztára mosni vagy tömítő anyaggal lekezelni, még mielőtt a veszélyes részekhez érne. Minden porszívó alkatrészt tisztítatlannak kell tekinteni, ha kiveszi őket a veszélyes helyekről, és ezért ezeket megfelelő kezelésnek kell alávetni, hogy elkerülje a por szétterjedését.
Tisztítatlan tárgyak
A karbantartás vagy javítás végrehajtásánál az összes olyan tisztítatlan tárgyat, amit nem lehet kielégítően megtisztítani, ártalmatlanítani kell. Az ilyen tárgyakat légmentesen záró tasakokba
* A berendezés változatától függően
kell tenni, ennek során tartsa be az ilyen hulladékok kezelésére vonatkozó előírásokat.
11.1 A porszívó hatékonyságának vizsgálata
Legalább évente egyszer a gyártónak vagy az oktatott személynek technikai ellenőrzést kell végeznie, beleértve a szűrőket, a porszívó légzáróságát és a vezérlő mechanizmusokat.
Ezenfelül, évente legalább egyszer, vagy gyakrabban ellenőrizni kell a H- és H-azbeszt porszívók hatékonyságát. A készülék hatékonyságának bemutatására használható vizsgálati módszert az EN 60335-2-69 AA.22.201.2 szabvány határozza meg. Ha a tesztet nem sikerült végrehajtani, meg kell ismételni egy új fő szűrővel. Ehhez megfelelő „L” - légcsere tényezőnek kell lenni a helyiségben, ha az elhasznált levegő visszaáramlik a helyiségbe. A további tudnivalóknak nézzen utána a helyi előírásokban.
Ha csökken a porszívó szívó teljesítménye, és növekszik a redőzött szűrőkazetták letisztulása, a szívó teljesítmény már nem megfelelő (feltétel, hogy a tartály üres, és kicserélte a Fátyolszűrő zacskó) akkor arra van szükség, hogy kicserélje a redőzött szűrőkazettáit (lásd: Gyors referencia útmutató és „8.1 A hajtogatott szűrőkazetta cseréje” a(z) 170. oldalon).
11.2 Tisztítás
MEGJEGYZÉS
A savak, acetonok és oldószerek károsíthatják a porszívó alkatrészeit.
▶ Vízzel tisztítsa meg a tartályt és a tartozékokat.
▶ A felső részt egy nedves ruhával törölje le.
▶ Hagyja száradni a tartályt és a tartozékokat.
11.3 Javítás
⚠ FIGYELMEZTETÉS!
A porszívó szakszerűtlen javítása veszélyt jelent a kezelő számára.
A javításokat csak szakemberrel, pl. a vevőszolgálat munkatársával végeztesse el. Csak az eredeti pótalkatrészeket alkalmazza.
12 Hibaelhárítás és javítás
| MEGJEGYZÉS | ||
| A hibalehetőségek nem mindig vezethetők vissza a porszívó hibáihoz. | ||
| Hiba Ok Javaslat | ||
| A szívóerő csökken Piszkos szűrő Tisztítsa ki | A szűrőzsák tele van Cserélje ki | |
| A konténer tele van Úrítse ki | ||
| Motorvédő szűrő blokkolva Tisztítsa ki | ||
| A fúvóka, a cső vagy a tömlő el van zárva | Tisztítsa ki | |
| A porszívó nem indul be A hálózati dugó | nincsen bedugva az aljzatba | Csatlakoztassa a hálózati csatlakozót a foglalatba |
| Nincs hálózati feszültség Ellenőrizze a biztosítékot | ||
| A hálózati csatlakozó kábel hibás Cserélje ki | ||
| A fedelet nem megfelelően zárta Zárja le | ||
| A vízérzékelő ki van kapcsolva Úrítse ki a tartályt | ||
| Porszívó >A< vagy >AR< készenléti üzemmódban | Állítsa a kapcsolót az >IR< állásba (lásd: „3 Kijelző és vezérlő elemek" a(z) 167. oldalon) | |
| A porszívó nem indul el, ha a szerszáma >A< vagy >AR< módba van kapcsolva | Az elektromos szerszám nem csatlakozik a porszívó aljzatába | Csatlakoztassa a hálózati csatlakozót a porszívó aljzatába |
| A pneumatikus ki-be egység* mágneszszelepe szennyezett | Öblítse le alkohollal | |
| A PE ürítő és ártalmatlanító zsákot a szűrő felől szívják | A forgó csúszda helytelen pozíciója Állítsa | a forgótárcsát az OPEN ▲ helyzetbe (lásd: „7.4 Helyezze be a PE kiúrítő és ártalmatlanító zsákot*” a(z) 170. oldalon) |
| Az M vagy H porosztályú porszívókestében: behelyezett szűrőzsákkal, a szennyeződés a tartályban gyülik össze | A forgó csúszda helytelen pozíciója Állítsa | a forgószelepet a CLOSE ▲ állásba (lásd: „7.3 Helyezze be a gyapjú porzsákot" a(z) 170. oldalon) |
Ne próbálja meg bármi mást, forduljon az Ügyfélszolgálathoz.
13 Eredeti kiegészítők
| MEGJEGYZÉS | ||
| Csak eredeti tartozékokat használjon. | ||
| Alkatrész megnevezése Tulajdonságok/anyag | Rendelési mennyiség (1 készlet) | |
| Polárszűrőzsák FBV 25/35 | 25 literes és 35 literes műanyag tartályhoz, a BGIA M osztály van jóváhagyva | 5/10 darab |
| Szűrőkazetta FK 4300 | Cellulóz anyag BGIA M osztály engedélyezve | 2 darab |
| Szűrőkazetta FKP 4300 | Poliészter anyag BGIA M osztály engedélyezve | 2 darab |
| Szűrőkazetta FKP 4300 HEPA (H 14) | 3-rétegű szűrőkazetta BGIA H osztály engedélyezve | 2 darab |
| Szűrőkazetta FKPN 4300 Nano | Szűrőkazettát nano bevonatt | 2 darab |
| PE kiűrítő és ártalmatlanító tasak | Csak M és H osztályú ISP porszívókhoz | 5 darab |
| PE kiűrítő és ártalmatlanító tasak AZBESZT | Csak H osztályú AZBESZT, ISP porszívókhoz | 5 darab |
További kiegészítők találhatók a speciális tartozéklistán, amely kérésre a Starmix Service Team-től kérhető az alábbi internetes elérhetősé-geken keresztül: www.starmix.de, E-Mail: info@starmix.de.
14 Müszaki adatok
| Typ: ISP | Modell:iPulse L-1635 | Modell:iPulse M-1635 | Modell:iPulse H-1635 | Modell:iPulse H-1235 Asbest | |
| Feszültség Volt 220-240 V~ | 220-240 V~ | 220-240 V~ 220-240 V~ | |||
| Frekvencia Hertz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz | |||||
| Névleges teljesítmény Watt 1400 1400 1400 1000 | |||||
| Max. teljesítmény Watt 1600 1600 1600 1200 | |||||
| Légáram* I/s 75 75 75 70 | |||||
| Vákuum* hPa/MG 280 | 280 | 280 | 265 | ||
| Légáram** I/s 45 45 45 40 | |||||
| Vákuum** | hPa/SE | 245 | 245 | 245 | 230 |
| Zajszint | dB(A) | 69 69 69 69 | |||
| Önsúly | kg | 15,6 (16,7*** ) | 15,6 (16,7*** ) | 15,6 (16,7*** ) | 15,6 (16,7*** ) |
| Méretek H x S x M | cm | 53 x 40 x 56 (92*** ) | 53 x 40 x 56 (92*** ) | 53 x 40 x 56 (92*** ) | 53 x 40 x 56 (92*** ) |
* A ventilátoron
** a tömlón
*** a tolófogantyúval együtt
Max. Tápellátás a porszívónál: 2000 W
Hálózati csatlakozókábel a porszívókhoz: H05RR-F 3 x 1,5
Hálózati csatlakozó kábel az ASBESTOS porszívókon, dugaszolható csatlakozóval: H07RR-F 3 x 1,5
15 Vizsgálatok és jóváhagyások
Elektrotechnikai vizsgálatok a baleset megelőzési előírások szerint (BGV A3) és a DIN VDE 0701 1. és 3. részek szerint történtek. Ezeket a vizsgálatokat a DIN VDE 0702 szerint rendszeresen meg kell ismételni, és üzembe helyezés, vagy módosítás után újból el kell végezni.
A porszívó ellenőrzése sikeresen megtörtént az
IEC/EN 60335-2-69 szabvány szerint.
MEGJEGYZÉS
A régi készülékek értékes anyagokat tartalmaznak, amik alkalmasak az újrahasznosításra. A porszívót ne keverje a normal háztartási szemét közé, hanem adja le a megfelelő gyűjtőhelyen, pl a városi hulladékkezelő vállalatnál.
16 Megfelelőségi nyilatkozat
Ezennel kijelentjük, hogy az alábbiakban leírt gép megfelel az EK irányelvek vonatkozó alapvető biztonsági és egészségvédelmi követelményeinek, mind az alaptervezésében, mind az építésében, valamint az általunk forgalomba hozott változatban.
Ez a nyilatkozat érvényét veszti, ha a gépet előzetes jóváhagyás nélkül módosították.
Termék: Porszívó nedves és száraz működéshez
Típus: ISP
A készülék kialakítása megfelel a következő vonatkozó Gépi berendezésekre vonatkozó 2006/42/EU irányelv
EK irányelv EMC 2014/30/EC
2011/65/EU RoHS
EK 2006/42/EU gépi irányely, beleértve a módosításokat: DIN EN 60335-1 (VDE 0700-1):2012-10; EN 60335-1:2012
DIN EN 60335-1 Ber.1 (VDE 700-1 Ber.1):2014-04;
EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014
EN 60335-2-69:2012;DIN EN 62233 (VDE 0700-366 Ber.1):2009-04;
EN 62233 Ber.1:2008; DIN EN ISO 12100:2011-03;
EN ISO 12100:2010
EK irányelv EMC 2014/30/EC: DIN EN 55014-1 (VDE 0875-14-1):2012-05;
EN 55014-1:2006 + A1:2009 + A2:2011
DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014;
DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013;
DIN EN 55014-2 (VDE 0875-14-2):2009;
EN 55014-2:1997 + A1:2001 + A2:2008
II. Kategóriájú követelmények
A következő intézet tesztelte és tanúsította a terméket:
Az engedélyezett dokumentáció képviselője: ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach / Fils, Németország
Candu Sroov
Carsten Gresser
01.08.2017 A minőségbiztosítás vezetője
Az L porosztályú porszívóval olyan száraz, éghetetlen, egészségre káros porokat lehet felszívni/leszívni, amelyeknek munkahelyi határértékei > 1 mg/m³.
Az M osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és AGWs ≥ 0,1 mg/m³ értékű porok fel- leszívására alkalmasak.
A H osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és AGWs < 0,1 mg/m³ értékű egészségkárosító porok fel- leszívására alkalmasak.
FIGYELMEZTETÉS A gép az egészségre ártalmas port tartalmaz. Tisztítását és karbantartását, valamint a porgyűjtő-tartály eltávolítását kizárólag olyan szakemberek végezheti el, akik megfelelő védőfelszerelést viselnek. Nem használható a teljes szűrőrendszer nélkül.
