Marcă	HiKOKI
Model	P14DSL
Tip produs	Rindea fără fir
Lățime de tăiere	82 mm
Adâncime maximă de tăiere	2,0 mm
Viteză în gol	16000 min⁻¹
Tensiune nominală	14 V
Tip baterie	Litiu-ion, 14,4 V
Baterii compatibile	BSL1430, BSL1450, BSL1460 și altele
Încărcător recomandat	UC18YFSL
Greutate (cu baterie)	3,3 kg
Tip lamă	Lamă carbură (două tăișuri) sau lamă reascuțibilă
Reglaj adâncime	Da, prin rotiță de comandă
Ghid paralel	Da, detașabil și reglabil pe ambele părți
Sistem de extracție a prafului	Adaptor praf inclus
Protecție baterie	Împotriva suprasarcinii, supraîncălzirii și descărcării profunde
Temperatură de încărcare	0°C până la 40°C
Nivel sonor (LpA)	87 dB(A) (K=3 dB(A))
Vibrații (rindeluire lemn)	2,6 m/s² (K=1,5 m/s²)
Accesorii standard	Lamă carbură, ghid, adaptor praf, cheie
Întreținere	Curățarea fantelor de aerisire, înlocuirea periilor de carbon (cod 999017)
Siguranță	Întrerupător cu blocare, oprire automată a bateriei la supraîncălzire
Garanție	Conformă reglementărilor naționale și europene

Întrebări frecvente - P14DSL HiKOKI

Cum se reglează adâncimea de tăiere?

Rotiți butonul de comandă situat pe partea superioară a rindelei pentru a ajusta adâncimea de la 0 la 2 mm. Gradația permite un reglaj precis.

Cum se schimbă lamele?

Deconectați bateria. Slăbiți șuruburile de fixare a lamelor cu cheia furnizată. Scoateți lamele vechi și instalați-le pe cele noi respectând sensul de tăiere. Strângeți șuruburile. Pentru lamele reascuțibile, urmați procedura de ascuțire.

Ce baterie se utilizează cu P14DSL?

Utilizați exclusiv baterii HiKOKI Litiu-ion de 14,4 V, referințe BSL1430 (3,0 Ah), BSL1450 (5,0 Ah) sau BSL1460 (6,0 Ah). Bateriile de 18 V nu sunt compatibile cu modelul P14DSL.

Cum se curăță orificiul de evacuare a așchiilor?

După scoaterea bateriei, utilizați un pistol cu aer sau un betișor nemetalic pentru a îndepărta așchiile blocate. Nu introduceți niciodată obiecte metalice. Curățați regulat pentru a evita blocajele.

Ce se face dacă bateria nu se încarcă?

Verificați temperatura bateriei (între 0°C și 40°C). Dacă indicatorul încărcătorului clipește rapid, poate exista o defecțiune a bateriei sau a încărcătorului. Lăsați bateria să se răcească înainte de a reîncerca. Dacă problema persistă, contactați serviciul de asistență.

Cum se utilizează ghidul paralel?

Fixați ghidul pe partea laterală a rindelei slăbind șurubul de presiune. Poziționați-l la distanța dorită față de lamă, apoi strângeți. Ghidul permite tăieri drepte și precise de-a lungul unei margini.

Cum se ascut lamele reascuțibile?

Utilizați o piatră de apă cu granulație fină. Țineți lama la unghiul original (aproximativ 30°) și efectuați mișcări regulate. După ascuțire, curățați lama și verificați echilibrul. Înlocuiți lama dacă este prea uzată.

Care sunt măsurile de siguranță esențiale?

Purtați ochelari de protecție și o mască antipraf. Țineți mâinile departe de lamă. Așteptați oprirea completă a lamei înainte de a așeza scula. Nu lucrați niciodată cu lama orientată în sus. Utilizați un suport stabil.

Cum se instalează adaptorul de praf?

Asigurați-vă că întrerupătorul este pe OFF și bateria scoasă. Prindeți adaptorul pe orificiul de evacuare a așchiilor până la blocare. Conectați un aspirator la adaptor pentru o extracție eficientă.

Cum se înlocuiesc periile de carbon?

Scoateți bateria și ecranele anti-așchii. Deșurubați capacul periei, apoi extrageți peria uzată cu ajutorul unei șurubelnițe. Introduceți peria nouă (ref. 999017) aliniind cuiul pe secțiunea de contact. Reînșurubați capacul.

MANUAL DE UTILIZARE P14DSL HiKOKI

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.

Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată.
Zonele de lucru dezordonate și întunecate predispun la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).
Ştecărele nemodificate și prizele corespunzătoare reduc riscul de şoc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele.

În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.

Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi. Echipamentele de protecție, cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile sau protecțiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situații neasteptate.

f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare.

Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

h) Nu lăsați obișnuința dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.

O acțiune neglijentă poate provoca vătămări grave într-o fractiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.

Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și/sau scoateți setul de acumulatori din sculă, dacă este detaşabil.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

Română

d) Depozitați sculele electrice neutilizate departe de zona de actiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

h) Mentineți mânerele și suprafetele de prindere uscate, curate și ferite de ulei și unsoare.

Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.

5) Utilizarea și întreținerea sculelor cu acumulatori

a) încărcați numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folosiți sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de acumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din accumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

e) Nu utilizati un set de accumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).

Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.

f) Nu expuneți un set de accumulatori sau o sculă la foc sau la temperaturi excesive.

Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozie.

g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.

Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specificat poate deteriora accumulatorul și poate crește riscul de incendiu.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

b) Nu reparați niciodată seturile de accumulatori deteriorați.

Repararea seturilor de accumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTISMENTE DE SIGURANTĂ PRIVIND MAŞINA DE RINDELUÏT CU ACUMULATOR

1. Așteptați ca cuțitul să se oprească înainte de a lăsa jos unealta.

Un cuțit rotativ expus poate angaja suprafața și poate conduce la pierderea controlului asupra uneltei și la vătămări corporale grave.

1. Utilizați clame sau alte modalități practice de prindere pentru a asigura și a susține piesa de prelucrat pe o platformă stabilă.

Tinând piesa de lucru cu mâna dumneavoastră sau sprijinind-o de corp, aceasta rămâne instabilă și poate duce la pierderea controlului.

1. Nu folositi rindeaua cu lamele poziționate în sus (ca mașină de rindeluit de tip staționar).

2. Schimbați întotdeauna accumulatorul la o temperatură de 0 – 40°C.

O temperatură mai scăzută de 0°C va duce la supraîncărcare, ceea ce este periculos. Acumulatorul nu poate fi încărcat la temperaturi de peste 40°C.

Temperatura optimă pentru încărcare este de 20 - 25°C.

1. Nu folositi încărcătorul în mod continuu.

După terminarea încărcării, lăsați încărcătorul nefolosit timp de 15 minute înainte de a încărca următorul acumulator.

1. Nu lăsați materiale străine să intre în orificiul pentru conectarea acumulatorului.

2. Nu demontați niciodată accumulatorul și nici încărcătorul.

3. Nu scurtcircuitati acumulatorul.

Scurtcircuitarea accumulatorului produce un curent electric foarte mare și produce supraîncălzirea accumulatorului. Rezultatul este arderea sau deteriorarea accumulatorului.

1. Nu aruncați acumulatorul în foc. Dacă acumulatorul arde acesta poate exploda.

2. Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea de obiecte metalice sau inflamabile în fantele de ventilație ale încărcătorului duce la apariția pericolului de electrocutare sau de deteriorare a încărcătorului.

3. Imediat ce constatați că durata de utilizare după încărcare devine prea scurtă pentru utilizări practice, duceți acumulatorul la magazinul de la care l-ați cumpărat. Nu aruncați acumulatorii consumați.

4. Utilizarea unui accumulator consumat duce la deteriorarea încărcătorului.

AVERTISMENTE SUPLIMENTARE DE SIGURANTĂ

1. Pregătirea și verificarea mediului de lucru
   Verificați dacă mediul de lucru este adecvat urmărind măsurile de precauție.
2. Asigurați-vă că ați poziționat comutatorul în poziția OFF (OPRIT). Dacă bateria este atașată la corp în timp ce comutatorul pentru punere în funcțiune este în poziția ON (PORNIT), scula electrică va începe să funcționeze imediat, ceea ce ar putea cauza un accident grav.
3. Pregătiți un banc de luçru stabil, adecvat pentru operațiuni de rindeluire. Întrucât un banc de lučru incorect echilibrat creează situații de risc, asigurați-vă că acesta este bine poziționat pe o suprafață plană și fermă.
4. Nu fixați și nu asigurați blocajul de comutator. În plus, nu tineți degetul pe trăgaci în timpul transportului rindelei. În caz contrar, comutatorul principal al sculei se poate declanșa accidental ducând la accidente neprevăzute.
5. Nu bruscați panoul de control și feriți-I de spargere. Aceasta ar putea avea consecinte nedorite.
6. Pentru a reduce consumul acumulatorului, indicatorul nivelului rămas se va aprinde atunci când este apăsat comutatorul nivelului rămas al acumulatorului.
7. Măsuri de precauție după terminarea operațiunii de rindeluire:
   Dacă, după terminarea operațiunii de rindeluire, țineți cu o mână mașina de rindeluit, asigurați-vă că lamele de tăiere (baza) ale rindelei nu intră în contact sau nu ajung prea aproape de corpul dumneavoastră. Nerespectarea acestei recomandări poate conduce la vătămări corporale grave.
8. Poziția de rindeluire poate fi reglată mișcând ghidul la stânga sau la dreapta după slăbirea șurubului său de reglare. Ghidul poate fi montat fie pe partea dreaptă, fie pe partea stângă a sculei.
9. Nu folositi rindeaua cu lamele poziționate în sus (ca mașină de rindeluit de tip staționar).
10. Aveți grijă să nu vă răniți la mână atunci când montați sau demontați lamele.
11. Înaintea montării lamelor, curățați șpanul sau orice altă mizerie care aderă la lame.
12. Despre operarea continuă
    Această sculă este prevăzută cu o funcție de protecție pentru extinderea vieții bateriei.
    In timpul operării continue sau al operațiunilor de tăiere adâncă, bateria se poate supraîncălzi, ceea ce poate face ca scula să se oprească automat.
    În special cu oricare dintre bateriile enumerate mai jos, scula poate opri operarea înainte ca bateria să înceapă să se încingă, pentru a preveni defectarea rapidă ca urmare a supraîncălzirii.
    Dacă acest lucru se întâmplă, încetați operarea, îndepăratați bateria din sculă și lăsați-o într-un loc bine aerisit, ferit de lumina soarelui, până când se răcește sufi cient.
    Bateria poate fi utilizată din nou de îndată ce s-a răcit. (Baterii aplicabile: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 și baterii vechi)
13. Utilizarea corespunzătoare a bateriei
    Când scula este utilizată cu oricare dintre bateriile enumerate mai jos, ea trebuie folosită la lucrări ușoare pentru a prelungi viata bateriei.
    Exemplu de lucru: finisaje de mică adâncime și lucrări de sanfrenare
    (Baterii aplicabile: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 și baterii vechi)

14. Asigurați-vă întotdeauna că întrerupătorul este pe OPRIT și că accumulatorul este scos înainte de a monta sau de a demonta adaptorul de praf.

15. Asigurați-vă că colectorul de praf este bine montat. Nerespectarea acestei indicații poate avea ca rezultat vătămarea.
    La atașarea sau detașarea manșonului de colectare a prafului, fiți atenți să nu rupeți dispozitivul de prindere și apărătoarea contra așchiilor.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, acumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați declanșatorul motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când acumulatorul este descărcat motorul se oprește.
   În această situație încărcați imediat accumulatorul.
2. În situația suprasolicitării aparatului motorul se poate opri. În această situație, eliberați comutatorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
3. În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.
   În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, îl puteți utiliza din nou.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica apariția la accumulator a scurgerilor, generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan/pilitură și nici praf.

In timpul lucrului, asigurați-vă că pe accumulator nu cade span/pilitură și nici praf.

- Asigurați-vă că șpanul/pilitura și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.

Nu depozitați un accumulator nefolosit într-un loc expus la span/pilitură și la praf.

Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan/pilitură și de praf și nu depozitați acumulatorul împreună cu piese metalice (şuruburi, cuie etc.).

1. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.

2. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

3. Nu folositi accumulatorul cu polaritatea inversată.

4. Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.

5. Nu folosiți acumulatorul în' alte scopuri decât cele indicate.

6. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.

7. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceti într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

8. Tineți-I departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.

9. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.

Română

1. În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.
2. Nu scufundați acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.

PRECAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată cum ar fi apa de la robinet și consultați imediat un medic.
   În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.
2. În cazul în care lichidul se scurge pe piele sau pe haine, imediat spălați bine cu apă proaspătă curată, cum ar fi apa de la robinet.
   Există posibilitatea ca acest lucru să provoace iritarea pielii.
3. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiatii-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă un obiect străin conductor de electricitate intră la terminalele accumulatorului litiu-ion, se poate produce un scurtcircuit care poate avea ca urmări apariția unui incendiu. La depozitarea accumulatorului vă rugăm să respectați următoarele instrucțiuni.

Nu puneti în cutia de depozitare obiecte conductoare de electricitate cum ar fi elemente täietoare, cuie, cabluri din oțel, cabluri din cupru sau alte cabluri.
○ Fie montați acumulatorul în scula electrică fi e îl depozitați în carcasa acumulatorului în asa fel încât orifi ciile de ventilare să fi e acoperite pentru a preveni aparitia scurtcircuitelor.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.

AVERTISMENT

Notificați compania transportatoare că un pachet conține un accumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.

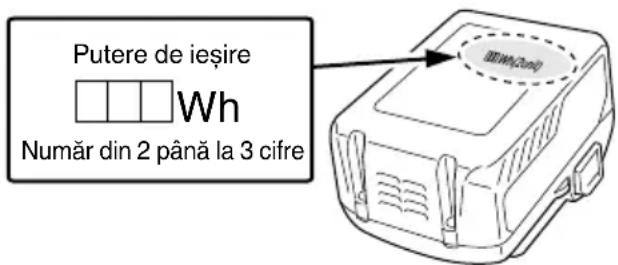

În cazul în care este instalat în BSL36B18 în scula electrică, puterea de ieșire va depăși 100 Wh și unitatea va fi clasificată ca mărfuri periculoase pentru clasifi carea cheltuielilor de transport.

Putere de ieşire Wh Număr din 2 până la 3 cifre

a	Carcasă de aerisire
b	Gaura de evacuare a cipului
c	Pistol cu aer

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.

	P14DSL / P18DSL : Masina de rindeluit cu accumulator
	Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.
	Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
	Tensiune nominală
n_0	Viteză la mers în gol
	Rotații sau turații pe minut
	Curent continuu
	Pornire
	Oprire
	Precauție
	Deconectați acumulatorul

Accumulator

	Acumulatorul este aproape descărcat. Încărcați acumulatorul cât mai curând.
	Luminează: Acumulatorul este pe jumătate descărcat.
	Luminează: Acumulatorul este încărcat destul.

SPECIFICATII

APARAT ELECTRIC

Model P14DSL P18DSL
Tensiune de alimentare 14 V 18 V
Lățime de tăiere 82 mm
Adâncime maximă de tăiere 2,0 mm
Viteză fără sarcină		16000 min-1
Acumulator	2LSRK	BSL1430: Li-ion 14,4 V(3,0 Ah 8 celule)	BSL1830: Li-ion 18 V(3,0 Ah 10 celule)
	2LJRK	BSL1450: Li-ion 14,4V (5,0 Ah 8 celule)	BSL1850: Li-ion 18 V(5,0 Ah 10 celule)
Greutate* 3,3 kg (Cu BSL1460 atașat) 3,7 kg (Cu BSL36B18 atașat)

* Greutate: Conform cu procedura EPTA 01/2014

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 168.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

UTILIZĂRI

Rindeluirea diferitelor scânduri și plăci de lemn.

SCOATEREA/MONTAREA ACUMULATORULUI

1. Scoaterea accumulatorului

Tineți bine mânerul și împingeți elementul de blocarea acumulatorului pentru a scoate acumulatorul.

PRECAUTIE

Nu scurtcircuitați niciodată accumulatorul.

2. Montarea accumulatorului

Introduceți acumulatorul cu respectarea polarității. (Consultați Fig. 3)

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la priză.

Când conectați stecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă).

PRECAUTIE

Nu folositi cablul de alimentare dacă este deteriorat.

Duceti-l imediat la reparat.

1. Introduceti accumulatorul în încărcător.

Introduceți corect accumulatorul în încărcător, conform Fig. 3.

1. Încărcare

Atunci când introduceți în încărcător un accumulator, încărcarea va fi inițializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie.

Atunci când accumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1)

- Semnificatiilelămpii indicatoare

Semnificațiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului.

Tabelul 1

Semnificațiile lămpii indicatoare
Lampă de control (roșie)	Înainte de încărcare	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	În timpul încărcării	Luminează	Luminează în mod continuu
	La încărcare completă	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	Așteptare supraîncălzire	Clipește	Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)	Accumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce accumulatorul se răcește)
	Încărcarea nu se poate efectua	Clipește	Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde)	Defecțiune la accumulator sau la încărcător

Română

- Referitor la temperaturile și timpul de încărcare a accumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2

Tabelul 2

Încărcător		UC18YFSL
Acumulator
Tensiune de încărcare V 14,4 V – 18 V
Greutate kg 0,5
Temperaturi la care accumulatorul poate fi reîncărcat		0°C – 50°C
Timp încărcare pentru accumulator de capacitate, aprox. (La 20°C)
1,3 Ah	min.	20
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Număr celule accumulator 4 – 10

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

PRÉCAUTIE

Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După efectuarea încărcării, așteptați 15 minute până la următoarea încărcare.

4. Deconectați stecărul de la priză.

5. Tineți ferm încărcătorul și scoateți acumulatorul.

NOTĂ

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.

PRECAUTIE

○ Dacă accumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că accumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsați mai întâi accumulatorul să se răcească, apoi începeti încărcarea.

Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există corpuri străine și îndepărtați-le. În cazul în care nu există corpuri străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-I la o unitate de service autorizată.

Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că accumulatorul încărcat a fost scos, așteptați minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă accumulatorul este reinserat înainte de trecerea a 3 secunde, accumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ŞI OPERARE

Actiune	Figură	Pagină
Tipul de lucrare de tăiere și dimensiune la acest produs	1	169
Introducerea și scoaterea capacului acumulatorului	2	169

Introducerea și scoaterea acumulatorului	3	169
Indicator încărcare accumulator	4	169
Cum se încarcă accumulatorul	5	169
Reglarea adâncimii de tăiere	6	169
Inițierea și încheierea operațiunii de tăiere	7	169
Modalitate de utilizare a stativului	8	169
Cum se instalează și se utilizează ghidul	9	170
Demontarea lamei din carbură (pentru tipul de lamă cu două tăişuri)	10	170
Montarea lamei din carbură (pentru tipul de lamă cu două tăişuri)	11	170
Reglarea înălțimii lamei din carbură (pentru tipul de lamă cu două tăişuri)	12	170
Demontarea lamei reascuțibile	13	171
Montarea lamei reascuțibile	14	171
Reglarea înălțimii lamei reascuțibile	15	171
Ascuțirea lamei reascuțibile	16	172
Montarea și îndepărtarea adaptorului de praf	17	172
Operarea cu cotul (Accesoriu opțional)	18	172
Utilizarea întrerupătorului	19	173
Înlocuirea periilor de cărbune	20	173
Curățați adecvat deschiderea de evacuare a cipului	21	173
Selectarea accesoriiilor	—	174

1. Suprafața de tăiere

O tăiere brută trebuie efectuată la adâncimi de tăiere mari și la o viteză adecvată astfel încât așchiile să fie ușor eliminate din mașină. Pentru a asigura o suprafață corect finisată, tăieturile de finisaj trebuie efectuate la adâncimi de tăiere mici și la viteză redusă.

2. Intervalul de ascutire a lamei

Intervalul de ascuțire a lamei depinde de tipul lemnului care urmează a fi tăiat și de adâncimea de tăiere. Cu toate acestea, ascuțirea lamelor trebuie efectuată după fiecare 500 metri de operațiune de tăiere.

3. Piatra de ascutit

Dacă dispuneți de o piatră de ascuțit, utilizați-o după ce a fost suficient cufundată în apă, întrucât pe durata lucrărilor de ascuțire, o astfel de piatră se poate uza și nivelati suprafața superioară a pietrei ori de câte ori este necesar.

ÎNTRETINERE ŞI VERIFICARE

1. Verifi carea lamelor

Utilizarea în continuare a lamelor uzate sau deteriorate poate conduce la scăderea eficienței de tăiere și poate provoca supraîncărcarea motorului. Ascuțiți sau înlocuți lamele ori de câte ori este necesar.

2. Manipulare

PRECAUTIE

Baza frontală, baza posterioară și butonul de control a adâncimii de tăiere sunt prelucrate exact pentru a se obține o precizie deosebit de ridicată. Manipularea cu brutalitate a acestor piese sau supunerea lor la impact mecanic poate conduce la diminuarea preciziei și reducerea eficienței de tăiere. Este necesar ca aceste piese să fie manipulate cu cea mai mare grijă.

3. Verificarea şuruburilor de montare

Verificați la intervale regulate toate şuruburile de montare și asigurați-vă că acestea sunt corect strânse. Dacă există şuruburi slăbite, strângeți-le. Dacă există şuruburi slăbite, strângeți-le imediat. În caz contrar pot apărea pericole grave.

4. Verifi carea periilor de cărbune

Motorul utilizează perii de cărbune, care sunt elemente consumabile. Deoarece uzura excesivă a periilor de cărbune poate provoca funcționarea necorespunzătoare a motorului, atunci când periile de cărbune ajung la limita de uzură înlocuiți-le cu unele noi. În plus, mențineți curățenia periilor de cărbune și asigurați-vă că acestea glisează liber în suporturile periilor.

NOTĂ

La înlocuirea periilor de cărbune folosiți Periile de Cărbune HiKOKI Cod Nr. 999017.

5. Înlocuirea periilor de cărbune

După îndepărtarea capacului pentru șpan, scoateți peria de cărbune prin îndepărtarea capacului periei și apoi prin prinderea protuberanței periei de cărbune cu o șurubelniță cu cap canelat etc.

Când montați peria de carbon, alegeți direcția astfel încât cuiul periei de carbon să întâlnească portiunea de contact de la exteriorul tubului periei. Apoi apăsați-l înăuntru cu degetul. La final, montați capacul periei.

PRECAUTIE

Asigurați-vă că ați introdus cuiul periei de cărbune în portiunea de contact a tubului periei.

(Puteți introduce oricare din cele două cuie furnizate).

Fiți foarte atenți, deoarece orice greșeală la această operațiune poate duce la deformarea cuiului periei de cărbune și poate provoca deteriorarea rapidă a motorului.

6. Înlocuirea curelei

Dacă este necesară înlocuirea curelei, acest lucru trebuie făcut de Centrul de Service Autorizat de HiKOKI pentru a evita pericolele.

7. Intretinerea motorului

Bobinajul motorului este inima motorului.

Fiți foarte atenți să nu deteriorați bobinajul și să nu îl expuneți la ulei sau la apă.

8. Curățarea exterioară

Când rindeaua este murdară, ștergeți-o folosind o cârpă moale și uscată sau una înmuiată într-o soluție de apă cu detergent. Nu folosiți solventi pe bază de clor, benzină sau diluanți, deoarece aceștia topesc masele plastice.

9. Depozitarea

Depozitați rindeaua într-un loc în care temperatura este mai mică de 40°C și nu o lăsați la îndemâna copiilor.

NOTĂ

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.

Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă accumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteti scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN62841 și este declarată conformă cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A:

98 dB (A) (P14DSL)

100 dB (A) (P18DSL)

Nivelul tipic al presiunii sonore ponderate A:

87 dB (A) (P14DSL)

89 dB (A) (P18DSL)

Nivel sonor, KpA: 3 dB (A)

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.

Rindeluirea lemnului de esentă moale:

Valoarea emisiei de vibratii a_h = 2,6m / s^2 (P14DSL)

Valoarea totală declarată a vibrației a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu alta.

AVERTISMENT

○ Emisia de vibratii în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.
Identificati măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA

OPOZORILO
