P14DSL - Høvel HiKOKI - Gratis bruksanvisning og manual

Merke	HiKOKI
Modell	P14DSL
Produkttype	Trådløs høvel
Skjærebredde	82 mm
Maks. skjæredybde	2,0 mm
Tomgangshastighet	16000 min⁻¹
Nominell spenning	14 V
Batteritype	Litium-ion, 14,4 V
Kompatible batterier	BSL1430, BSL1450, BSL1460 og andre
Anbefalt lader	UC18YFSL
Vekt (med batteri)	3,3 kg
Bladtype	Karbidblad (to skjærekanter) eller omslipeblad
Dybdejustering	Ja, med justeringshjul
Parallellanslag	Ja, avtakbar og justerbar på begge sider
Støvutblåsingssystem	Støvadapter inkludert
Batteribeskyttelse	Mot overbelastning, overoppheting og dyp utladning
Ladetemperatur	0°C til 40°C
Lydnivå (LpA)	87 dB(A) (K=3 dB(A))
Vibrasjon (høvling av tre)	2,6 m/s² (K=1,5 m/s²)
Standard tilbehør	Karbidblad, anslag, støvadapter, nøkkel
Vedlikehold	Rengjøring av ventilasjonsspalter, utskifting av kullbørster (kode 999017)
Sikkerhet	Bryter med lås, automatisk batteriavstengning ved overoppheting
Garanti	I henhold til nasjonale og europeiske forskrifter

Ofte stilte spørsmål - P14DSL HiKOKI

Hvordan justere skjæredybden?

Drei på justeringsknappen på toppen av høvelen for å justere dybden fra 0 til 2 mm. Skalaen gir presis justering.

Hvordan bytte blad?

Koble fra batteriet. Løsne bladskruene med den medfølgende nøkkelen. Fjern de gamle bladene og installer de nye i riktig skjæreretning. Stram skruene. For omslipeblad, følg slipeprosedyren.

Hvilket batteri skal brukes med P14DSL?

Bruk kun HiKOKi Litium-ion-batterier på 14,4 V, referanser BSL1430 (3,0 Ah), BSL1450 (5,0 Ah) eller BSL1460 (6,0 Ah). 18 V-batterier er ikke kompatible med modell P14DSL.

Hvordan rengjøre sponutkastet?

Etter å ha fjernet batteriet, bruk en trykkluftpistol eller en ikke-metallisk pinne for å fjerne fastklemte spon. Sett aldri inn metallgjenstander. Rengjør regelmessig for å unngå blokkeringer.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller batteritemperaturen (mellom 0°C og 40°C). Hvis laderindikatoren blinker raskt, kan det være en feil på batteriet eller laderen. La batteriet avkjøles før du prøver igjen. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan bruke parallellanslaget?

Fest anslaget på siden av høvelen ved å løsne trykkskruen. Plasser det i ønsket avstand fra bladet, og stram deretter. Anslaget gir rette og presise kutt langs en kant.

Hvordan slipe omslipeblad?

Bruk en finkornet våtstein. Hold bladet i original vinkel (ca. 30°) og utfør jevne bevegelser. Etter sliping, rengjør bladet og kontroller balansen. Bytt bladet hvis det er for slitt.

Hva er de viktigste sikkerhetsforholdsreglene?

Bruk vernebriller og støvmaske. Hold hendene unna bladet. Vent til bladet har stoppet helt før du legger verktøyet fra deg. Arbeid aldri med bladet vendt oppover. Bruk et stabilt underlag.

Hvordan installere støvadapteren?

Sørg for at bryteren er AV og batteriet er fjernet. Klikk adapteren på sponutkastet til den låses. Koble en støvsuger til adapteren for effektiv utsuging.

Hvordan bytte kullbørster?

Fjern batteriet og sponavskjermene. Skru av børstehetten, og trekk ut den slitte børsten med en skrutrekker. Sett inn den nye børsten (ref. 999017) med sporet rettet mot kontaktdelen. Skru på hetten igjen.

BRUKSANVISNING P14DSL HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

3. Kontroll av monterigsskruvar

Brug af støvopsamling kan reducere støvrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie.

(Oversettelse av originalinstruksjonene)

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y

ADVARSEL

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst.

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet.

Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støvoppsamler kan redusere støvrelaterte farer.

h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.

En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

Norsk

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.
h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.
Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.
En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.
b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert.

Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.

f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.

Eksponering for ild eller temperaturer over 130 °C kan forårsake en eksplosjon.

g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR BATTERIDREVET H∅VEL

1. Vent med å sette ned verktøyet til mekanismen har stoppet.
   En eksponert roterende sliper kan sette seg fast i overfl aten og føre til mulig tap av kontroll og alvorlig skade.
2. Bruk klemmer eller en annen praktisk måte til å sikre og støtte arbeidsstykket til en stabil plattform.
   Holdes arbeidsstykket i hånden din eller mot kroppen gir dette ustabilitet, og kan føre til at du mister kontrollen.
3. Bruk ikke høvelen med høveljernet vendende oppover (som en stasjonær høvel).
4. Lad alltid batteriet ved en temperatur mellom 0 og 40°C. Er temperaturen lavere enn 0°C vil det resultere i overlading, noe som er farlig. Batteriet kan ikke lades ved høyere temperatur enn 40°C.
   Den beste temperaturen for lading er mellom 20 og 25°C.
5. La ikke ladeapparatet stå på kontinuerlig.
   Når en ladeoperasjon er avsluttet, la ladeapparatet stå avslått i omkring 15 minutter før neste opplading av et batteri tar til.
6. Ikke la fremmedlegemer falle nedi hullet for tilkopling av det oppladbare batteriet.
7. Demonter aldri det oppladbare batteriet og ladeapparatet.
8. Aldri korslutt det oppladbare batteriet.
   Kortslutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbrenning eller skade av batteriet.
9. Ikke forsøk å brenne et kassert batteri.
   Dersom batteriet brenner, kan det være det eksploderer.
10. Det må ikke føres gjenstander inn i ladeapparatets ventilsjonshuller.
    Dersom metall eller brennbare gjenstander føres inn i ladeapparatets ventilasjonshuller kan det føre til elektrisk sjokk eller ødelagt ladeapparat.
11. Bring et batteri som det ikke lenger er mulig å lade tilstrekkelig slik at det kan gi strøm lenge nok til forretningen du kjøpte batteriet i. Ikke kast det oppbrukte batteriet.
12. Bruk av et utladet batteri vil skade ladeapparatet.

FLERE SIKKERHETSADVARSLER

1. Klargjøre og kontrollere arbeidsplassen Kontroller om arbeidsplassen er egnet i forhold til følgende forholdsregler.
2. Sørg for at strømbryteren er i OFF(av)-posisjon.
   Hvis batteriet blir festet til hovedenheten mens strømbryteren er i ON(på)-posisjon, vil elektroverktøyet begynne å kjøre umiddelbart, hvilket kan forårsake alvorlige personskader.
3. Lag i stand en stabil og god skammel av tre som egner seg for høvelarbeidet. En dårlig balansert skammel kan medføre fare, se til den står støtt og godt på et plant og vannrett underlag.
4. Ikke fest og sikre bryterlåsen. I tillegg skal du holde fi ngeren borte fra avtrekkerbryteren når høvelen bæres med rundt. Ellers kan hoveddelens bryter uforvarende bli slått på (ON) og føre til uventede personskader.
5. Ikke ødelegg bryterpanelet eller utsett det for et kraftig støt.
   Dette kan medføre problemer.

6. For å spare batteriets strømforbruk, lyser indikatorlampen for gjenværende batterinivå när du trykker på indikatorbryteren.

7. Forsiktighetsregler etter avsluttet høvling

Når høvelen holdes med kun én hånd etter at høvlingen er avsluttet, pass på at ikke knivene (på undersiden) kommer i kontakt med kroppen din. Hvis du ikke er varsom med dette, kan det medføre alvorlige skader.

1. Høvle-posisjonen kan justeres ved å flytte føringen mot venstre eller høyre när du har løsnet føringens låseskrue. Føringen kan monteres enten på høyre eller venstre side av verktøyet.

2. Bruk ikke høvelen med høveljernet vendende oppover (som en stasjonær høvel).

3. Vær forsiktig så du ikke skader hånden når du fester eller tar av blader.

4. Før du fester blader, må du tørke av eventuelt spon eller annet avfall som har festet seg til bladene.

5. Om kontinuerlig drift

Dette verktøyet er utstyrt med en beskyttelsesfunksjon for å forlenge batteriets levetid.

Batteriet kan bli overopphetet under kontinuerlig drift eller dype høveloperasjoner som kan føre til at verktøyet stopper automatisk.

Spesielt med et av batteriene som er listet opp nedenfor kan verktøyet stoppe driften før batteriet begynner å bli varmt, for å hindre tidlig svikt på grunn av overoppheting.

Hvis dette skjer, stopp driften, fjern batteriet fra verktøyet og plasser det på en godt ventilert sted som ikke er utsatt for sollys inntil det har kjølt seg tilstrekkelig ned.

Batteriet kan brukes igjen når det har kjølt seg ned. (Batterier som kan brukes: BSL1425, BSL1420 BSL1415X, BSL1825, BSL1820, BSL1815 og gamle batterier)

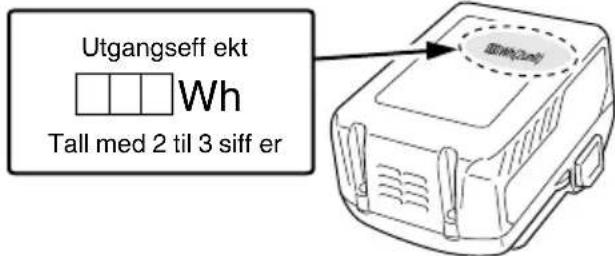

13 Korrekt bruk av batteri

Når verktøyet brukes med et av batteriene nedenfor, skal det brukes til lett arbeid slik at batteriets levetid blir lengre.

Eksempel på arbeid: Finisharbeid med liten dybde og fasing

(Batterier som kan brukes: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 og gamle batterier)

1. Du må alltid sørge for at strømbryteren er AV og at batteriet er fjernet før du fester eller tar av støvadapteren.

2. Sørg for at støvsamleren er helt festet. Hvis ikke dette gjøres kan skade oppstå.

Pass på at låsingen ikke ødelegges når støvadapteren og chipdekslet fjernes eller monteres.

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

For å øke levetiden, er litium-ion batteriet utstyrt med beskyttelsesfunksjonen som stopper utgangseff ekten.

I tilfellene 1 og 3 som er beskrevet under når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når batterispenningen er i ferd med å forsvinne, stopper motoren.

1. Hvis verktøyet er overbelastet, kan motoren stoppe. I dette tilfellet skal du utløse bryteren og eliminer årsaken til overbelastningen. Etter dette kan du bruke det igjen.

2. Hvis batteriet overopphetes kan strømtilførselen stoppe automatisk.

Hvis dette skjer, stopp bruken av batteriet og la det avkjøles. Etter avkjøling kan batteriet brukes igjen.

Videre, vennligst følg disse forholdsregler og advarsler.

ADVARSEL

For å forhindre batteri lekkasje, varmeutvikling, røykutvikling, eksplosjon og antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samles på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeid.

○ Sørg for at spon og støv som faller på elektroverktøyet ikke samles på batteriet.

- Ikke la et ubrukt batteri utsettes for spon eller støv under oppbevaring.

○ Før lagring, fjern all spon og støv fra batteriet og ikke oppbevar det sammen med metall deler (skurer, spiker, etc).

1. Ikke perforer batteriet med spiker, hammer slag, ved å tråkk på, kaste eller på annen måte utsett batteriet for fysisk skade.

2. Ikke bruk et tydelig skadet eller deformert batteri.

3. Ikke bruk batteriet med motsatt polaritet.

4. Ikke koble verktøyet direkte til en stikkontakt eller bilens sigarettenner.

5. Ikke bruk batteriet til andre formål enn spesifi sert.

6. Hvis batteriet ikke er oppladet selv etter at spesifisert ladningstid er over, avbryt videre ladning.

7. Ikke utsett batteriet for høy temperatur eller høyt trykk som i en microbølgeovn, tørkeovn eller trykkbeholder.

8. Hvis bruker merker at batteriet lekker eller vond lukt siver ut, fjern batteriet fra områder hvor åpen fl amme brukes øyeblikkelig.

9. Ikke bruk verktøyet i områder hvor sterk statisk elektrisitet utvikles.

10. Hvis batteriet lekker, vond lukt siver ut, overopphetes, er misfarget eller deformert, eller på noen som helst måte virker unormalt under bruk, oppladning eller lagring, fjern batteriet fra verktøyet eller fra laderen og stopp bruk.

11. Ikke senk batteriet ned i væsker eller la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

FORSIKTIG

1. Hvis bruker får væske fra batteriet i øynene, ikke gni øynene, men vask med rent vann og kontakt lege øyeblikkelig.

Hvis dette ikke gjøres kan væsken føre til synsproblemer.

1. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis bruker finner rust, vond lukt, over- opphetning, misfarging, deformasjon, og/eller andre uregelmessigheter ved bruk av batteriet for første gang, ikke bruk batteriet og kontakt forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med tilkoblingspunktene til lithium ion batteriet, kan dette resultere i kortslutning og brannfare. Følg disse forholdsreglene når batteriet lagres.

- Ikke plasser elektrisk ledende objekter som spiker, dreie spon, stål tråd, kopper tråd eller lignende i sagens oppbevarings kasse.

- Enten installer batteri pakken i elektroverktøyet eller plasser det i batteri kappen slik at ventilasjons hullene er dekket til for å forhindre kortslutning.

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseffekten og følg instruksjonene til transportselskapet når du bestiller transport.

Norsk

○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.
○ Hvis BSL36B18 er installert i elektroverktøyet, vil nytteeff ekten overstige 100 Wh og enheten får da en fraktklassifi sering som Farlig gods.

Utgangseff ekt Wh Tall med 2 til 3 siff er

a	Kabinettets ventilasjon
b	Ustøtingshull for fl is
c	Luftpistol

SYMBOLER

ADVARSEL

Følgende viser symbolene som brukes til maskinen.

Pass på at du forstår betydningen av dem før bruk.

	P14DSL / P18DSL : Høvel batteridrevet
	For å minske faren for skade må brukeren lese instruksjonsboken.

	Kun i EU-landIkke kast elektrisk utstyr sammen med husholdningsavfallet!I henhold til EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og implementeringen av dette i samsvar med nasjonale regler, må elektrisk utstyr som har nådd enden på sin levetid samles inn separat og transporteres til et miljøvennlig gjenvinningsanlegg.
V	Merkespenning
n_0	Ubelastet hastighet
min-1	Omdreiinger eller vekselganger per minutt
---	Likestrøm
	Slå PÅ
	Slå AV
	Forsiktig
	Koble fra batteriet

Batteri

	Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig
	Lys:Batteriets gjenværende kapasitet er halvert.
	Lys:Det er nok strøm på batteriet.

SPESIFIKASJONER

ELEKTROVERKT∅Y

Modell P14DSL P18DSL
Spenning 14 V 18 V
Skjærebredde 82 mm
Maks. skjæredybde 2.0 mm
Tomgangshastighet 16000 min		-1
Oppladbant batteri	2LSRK BSL1430: Li-ion 14,4 V (3,0 Ah 8 celler) BSL1830: Li-ion 18 V (3,0 Ah 10 celler)
	2LJRK BSL1450: Li-ion 14,4 V (5,0 Ah 8 celler) BSL1850: Li-ion 18 V (5,0 Ah 10 celler)
Vekt* 3,3 kg (Med BSL1460 montert) 3,7 kg (Med BSL36B18 montert)

* Vekt: I henhold til EPTA-prosedyre 01/2014

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 168. Standard tilbehør kan endres uten varsel.

BRUKSOMRÅDE

Høvling av forskjellige typer tre og paneler.

ISETTING/FJERNING AV BATTERI

1. Fjerning av batteri

Hold godt fast i håndtaket og skyv batteriets sperrehaker for å fjerne batteriet.

FORSIKTIG

Pass på at batteriet ikke kortslutter.

2. Isetting av batteri

Sett i batteriet og sørg for at polene vender riktig vei. (Se Fig. 3)

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund).

FORSIKTIG

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt.

Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)

● Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1

Pilotlampens indikasjoner
Pilotlampe (rød)	Før lading Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Under lading Lyser	Lyser kontinuerlig
	Lading fullført Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Overopphetet beredskap	Blinker	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt)
	Lading ikke mulig	Blafrer	Feilfunksjon i batteriet eller laderen

- Angående temperaturer og ladetider.

Temperaturer og ladetider vil bli som vist i tabell 2

Tabell 2

Batteri\Lader		UC18YFSL
Ladespenning V 14,4 V – 18 V
Vekt kg 0,5
Temperaturer hvor batteriet kan lades 0°C – 50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)
1,3 Ah	min.	20
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Antall battericeller 4 – 10

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

FORSIKTIG

Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

Norsk

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

FORSIKTIG

Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I så fall må batteriet kjøles ned før ladingen starter.

Når pilotlyset blafrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

MONTERING OG BRUK

Handling Figur Side
Type skjærearbeid og størrelse i dette produktet	1 169
Sette på og ta av batteridekslet 2 169
Sette inn og ta ut batteriet 3 169
Indikator for gjenværende batterinivå 4 169
Hvordan lade batteriet 5 169
Innstilling av skjæredybden 6 169
Begynnelse og avslutting av høvlingen 7 169
Hvordan bruke stativet 8 169
Hvordan installere og bruk av guiden 9 170
Demontering av karbidkniv (til dobbeltegget type)	10	170
Montering av karbidkniv (til dobbeltegget type)	11	170
Justering av knivhøyden (til dobbeltegget type)	12	170
Oppskarpbar bladdemontering	13	171
Oppskarpbar bladmontering	14	171
Justering av oppskarpbar bladhøyde	15	171
Spisse det oppskarpbare bladet	16	172
Feste og fjerne støvadapteren	17	172
Albuedrift (ekstrautstyr)	18	172
Bruk av bryter	19	173
Bytte karbonbørstene 20 173
Riktig rengjøring av utstøtingsåpningen for fl is	21	173
Valg av tilbehør	—	174

1. Overflatehøvling

Grovhøvling bør utføres med stor skjæredybde ved passende hastighet slik at sponet kastes ut av høvelen uten problemer. For å oppnå en glatt og pen overfl ate bør den avsluttende høvlingen utføres med liten skjæredybde og ved lav hastighet.

2. Interval for kvessing av kniv

Interval for kvessing avhenger av tretypen som skal skjæres og av skjæredybden. Men kvessing bør utføres etter hver 500 meters skjæreoperasjon.

3. Slipestein

Når en vannslipestein er tilgjengelig, bør den først dyppes i tilstrekkelig med vann da denne typen slipestein slites under slipearbeidet. ∅verste del av slipesteien flates ut som ofte som mulig.

1. Inspeksjon av høvelknivene

Dersom en fortsetter å bruke høvelkniver som er blitt sløve eller skadet, vil det redusere høvlingens effektivitet og kan også overbelaste motoren. Slip eller erstatt høvelknivene så ofte som det er nødvendig.

2. Behandling

FORSIKTIG

Framdelen og akterdelen og kontroll-knotten for skjæredybde er presisjons-framstilt for å oppnå en svært høy grad av nøyaktighet under høvel-arbeidet. Hvis disse delene behandles dårlig, eller utsettes for mekaniske påvirkninger, kan det gå ut over presisjonen og redusere høvlings-ytelsen. En må derfor være spesielt varsom når en behandler disse delene.

3. Inspeksjon av monteringsskruene

Kontroller alle monteringsskruene regelmessig og pass på at de er skikkelig skrudd til. Hvis noen av skruene er løse, må de skrus til omgående. Hvis dette ikke gjøres, kan det forårsake alvorlige skader.

4. Inspeksjon av kullbørster

Motoren forbruker kullbørster. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut før den blir helt nedslitt eller begynner å nærme seg slitegrensen. Kullbørstene må dessuten alltid holdes rene og det må passes på at de beveger seg fritt i børsteholderen.

MERK

Når kullbørsten skiftes ut med en ny, må det brukes HiKOKI Kullbørste Kodenr. 999017.

5. Utskifting av kullbørstene

Etter at spondekslet har blitt fjernet, ta ut karbonbørsten ved først å fjerne børsteholderhetten og hekt så av utspringet på karbonbørsten med en skrutrekker med spor eller lignende.

Når kullbørsten monteres, velger du den retningen hvor naglen på kullbørsten samsvarer med kontaktpartiet på utsiden av børsterøret. Skyv den deretter inn med en finger. Til slutt settes børsteholderhetten tilbake på plass.

FORSIKTIG

Naglen på kullbørsten må settes inn i kontaktpartiet på utsiden av børsterøret.

Utvis forsiktighet siden en eventuell feil under innsettingen kan resultere i deformert nagle og raskt forårske motortrøbbel.

6. Bytte beltet

Hvis det er nødvendig å skifte ut beltet, må dette gjøres av et autorisert HiKOKI-verksted for å forhindre en sikkerhetsfare.

7. Vedlikehold av motoren

De viklede motordelene er selve "hjertet" i et elektrisk verktøy.

Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann.

8. Rengjøring av maskinens overfl ate

Når høvelen er skitten skal den tørkes ren med en myk, tørr klut eller en klut som er fuktet med såpevann. Ikke bruk klorholdige væsker, bensin eller tynner fordi disse skader plasten.

9. Lagring

Lagre høvelen på et sted der temperaturen er lavere enn 40 °C og der den er utilgjengelig for barn.

MERK

Lagring av litium-ion batterier.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesial lagede batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis det brukes sammen med andre batterier enn de som er designert av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

MERK

På grunn av HiKOKI's kontinuerlige forsknings- og utviklings-program kan oppgitte spesifikasjoner forandres uten ytterligere varsel.

Informasjon angående luftstøy og vibrasjon

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Målt A-vektet lydeff ektnivå: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL)

Målt A-vektet lydtrykknivå: 87 dB (A) (P14DSL) 89 dB (A) (P18DSL)

Usikkerhet KpA: 3 dB (A)

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Høvle myke treslag:

Vibrasjons emisjonsverdi a_h 2,6 m/s² (P14DSL) 3,0 m/s² (P18DSL)

Usikkerhet K = 1,5 m/s²

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Det kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjons emisjons fra elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

○ Treff sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

⚠️ VAROITUS
