Tip produs	Mașină de găurit-înșurubat cu acumulator
Marcă	HiKOKI
Model	DS14DFL
Tensiune nominală	14,4 V
Tip baterie	Litiu-ion (Li-ion)
Capacitate baterie	1,5 Ah până la 4,0 Ah (în funcție de versiune)
Încărcător furnizat	UC18YGL2 (compatibil 7,2 V – 18 V)
Număr de viteze	2 (joasă și înaltă)
Reglare cuplu de strângere	22 de poziții + mod găurire
Mandrină	Fără cheie (strângere manuală)
Capacitate de găurire (lemn)	Nespecificat (estimare: până la 30 mm)
Capacitate de găurire (metal)	Nespecificat (estimare: până la 10 mm)
Sens de rotație	Orar și antiorar
Greutate (cu baterie)	Aproximativ 1,5 kg (estimare)
Nivel de presiune acustică	68 dB(A)
Nivel de putere acustică	79 dB(A)
Vibrație (găurire)	1,5 m/s² (incertitudine K=1,5)
Funcții principale	Găurire, înșurubare
Echipament de siguranță	Ambreiaj de siguranță, protecție împotriva suprasarcinilor
Accesorii furnizate	Încărcător, baterie, cârlig, suport pentru burghiu, burghiu pilot
Întreținere și curățare	Ștergeți cu o cârpă uscată sau ușor umedă; nu folosiți solvenți
Depozitare	Temperatură sub 40 °C, la îndemâna copiilor
Garanție	2 ani (conform condițiilor producătorului)
Reparabilitate	Service post-vânzare autorizat HiKOKI; utilizați piese de schimb originale

Întrebări frecvente - DS14DFL HiKOKI

Cum se schimbă viteza de rotație?

Folosiți butonul de schimbare a vitezei situat pe partea superioară a sculei. Asigurați-vă că întrerupătorul este în poziția oprit înainte de a comuta între viteza joasă (Ls) și înaltă (Hs).

Cum se reglează cuplul de strângere?

Rotiți inelul de reglare a cuplului pentru a selecta una dintre cele 22 de crestături numerotate sau simbolul de burghiu (mod găurire). Cu cât numărul este mai mare, cu atât cuplul este mai mare.

Cum se instalează sau se scoate bateria?

Pentru a introduce bateria, aliniați-o și împingeți până la fixare. Pentru a o scoate, apăsați pe clemele laterale în timp ce trageți bateria înapoi.

Cum se inversează sensul de rotație?

Folosiți selectorul de sens situat deasupra trăgaciului. Împingeți la dreapta pentru rotația orară (înainte), la stânga pentru rotația antiorară (înapoi).

Ce să faceți dacă bateria nu se încarcă?

Verificați dacă bateria nu este prea caldă (așteptați să se răcească). Asigurați-vă că încărcătorul este conectat și că lampa martor este aprinsă. Dacă problema persistă, contactați service-ul.

Cum se întreține mașina de găurit?

Curățați exteriorul cu o cârpă uscată sau ușor umedă. Nu folosiți solvenți. Verificați regulat șuruburile de fixare și strângeți-le dacă este necesar. Depozitați scula într-un loc uscat la sub 40 °C.

Care sunt măsurile de siguranță importante?

Purtați întotdeauna ochelari de protecție. Țineți ferm scula. Nu găuriți în zone în care pot fi ascunse fire electrice sau conducte. Folosiți mânerul auxiliar dacă este furnizat.

Cum se folosește cârligul de suspendare?

Fixați solid cârligul de sculă prin înșurubare. Puteți agăța scula de centură sau de o scară. Nu îl folosiți pentru a transporta sarcini grele.

Ce accesorii sunt compatibile?

Folosiți burghie și vârfuri cu tijă hexagonală sau cilindrică adaptate mandrinei. Pentru înșurubare, folosiți vârfuri de înșurubare standard. Numai accesoriile recomandate de HiKOKI sunt garantate.

Cum se depozitează bateria pe termen lung?

Dacă nu o folosiți timp de 3 luni sau mai mult, încărcați-o complet înainte de depozitare. Păstrați-o într-un loc răcoros și uscat. O baterie descărcată parțial poate pierde performanța.

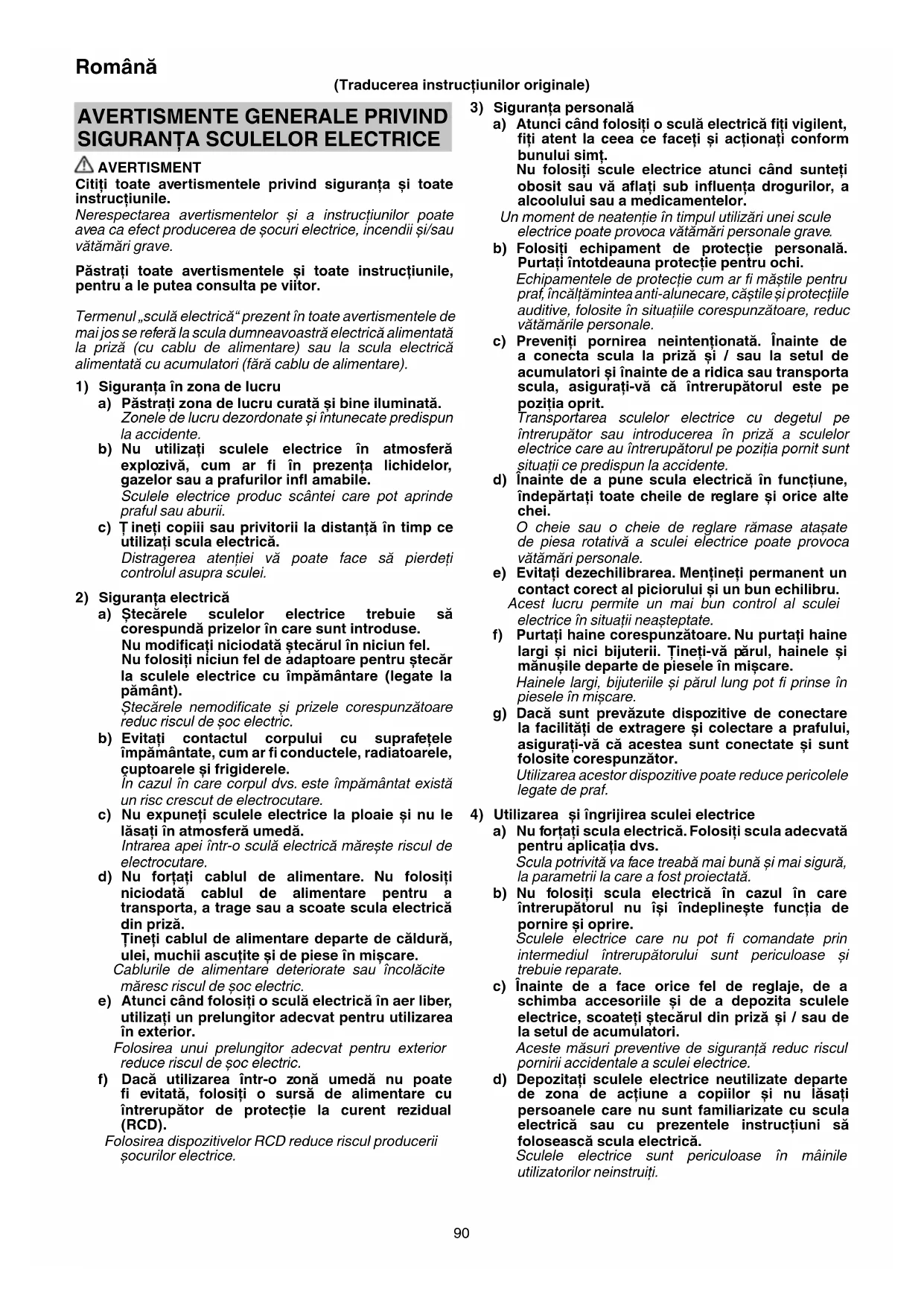

MANUAL DE UTILIZARE DS14DFL HiKOKI

Citiți toate avertismentele privind siguranța și toate instrucțiunile.

Nerespectarea avertismentelor și a instrucțiunilor poate avea ca efect producerea de şocuri electrice, încendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică“ prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispu la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse.
Nu modificati niciodată stecărul în niciun fel.
Nu folosiți niciun fel de adaptoare pentru stecăr la sculele electrice cu împământare (legate la pământ).
Ştecarele nemodificate și prizele corespunzătoare reduc riscul de soc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsati în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.

Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi. Echipamentele de protecție cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile și protecțiile auditive, folosite în situațiile corespunzătoare, reduc vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situații neasteptate.

f) Purtați haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la facilități de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.

Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și / sau de la setul de acumulatori.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întreținerea sculelor electrice. Verificați alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceti-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

5) Utilizarea si întretinerea sculelor cu acumulatori

a) Incârcati numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folosiți sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță. Atunci când' nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTISMENTE DE SIGURANTĂ PRIVIND MAŞINA DE ÎNŞURUBAT FĂRĂ FIR

1. Folosiți mânerul / mânerele auxiliar(e), dacă au fost furnizate împreună cu scula.

Pierderea controlului poate provoca vătămări personale.

1. Apucați scula electrică de suprafețele izolate de prindere, atunci când executați o operațiune în care accesoriiul de tăiere sau de fixare poate intra în contact cu cabluri ascunse.

Accesoriiile de tăiere și de fixare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părțile metalice descoperite și pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Asigurați-vă că zona de perforare nu conține nicio obstrucție ascunsă, inclusiv cabluri electrice, conducte de apă și gaz. Perforarea acestora poate conduce la șocuri electrice sau scurtcircuite, scăpări de gaz sau alte pericole care pot cauza accidente grave sau vătămări.

2. Asigurați-vă că țineți scula ferm în timpul folosirii ei. Nerespectarea avertismentelor poate duce la accidente sau vătămări.

3. Securizați elementul de prelucrat. Un element securizat cu dispositive de prindere sau într-o menghină își păstrează poziția mult mai bine decât dacă este ținut manual.

4. Pregătirea și verificarea locului de muncă. Verificați dacă locul de muncă este corespunzător, urmând măsurile de precauție.

5. Nu permiteți pătrunderea materiilor străine în orifi ciul pentru conectarea acumulatorului.

6. Nu demontați niciodată accumulatorul sau încărcătorul.

7. Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

8. Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.

9. Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncati acumulatorul consumat.

10. Nu introduceți obiecte în fantele de ventilatie ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilatie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

11. Strângeti manşonul suficient de tare la montarea bitului în mandrina fără cheie. Dacă manşonul nu este strâns suficient, bitul poate aluneca sau poate să se desprindă, provocând vătămări.

12. La schimbarea vitezei de rotație cu butonul comutator, asigurați-vă că întrerupătorul e oprit. Schimbarea vitezei în timp ce motorul se rotește va defecta cutia de viteze.

13. Cadranul ambreiajului nu poate fi poziționat între numerele „1, 3, 5 ... 22“ sau între puncte și scula nu trebuie folosită cu cadranul ambreiajului între „22“ și linia din mijlocul marcajului de perforare. Aciționând astfel, se poate deteriora.

14. Óprirea unității după muncă neîntreruptă.

15. Rotația motorului poate fi blocată atât timp cât unitatea este folosită ca burghiu. În timpul folosirii mașinii de înșurubat, aveți grijă să nu blocați motorul.

16. Dacă motorul este blocat, opriți imediat alimentarea electrică. Dacă motorul este blocat pentru un timp, motorul sau acumulatorul se pot arde.

17. Utilizarea accumulatorului într-o atmosferă rece (sub 0 grade Celsius) poate duce uneori la slăbirea cuplului de strângere și la diminuarea randamentului. Acesta, însă, este un fenomen temporar și totul revine la normal când bateria se încălzeste.

18. Instalați, ferm, cârligul. Dacă nu ați instalat, ferm, cârligul, vă puteți vătăma în timpul utilizării.

19. Puneti bitul în locașul indicat de pe sculă sau de pe dispozitivul de prindere. În cazul în care scula este folosită fără ca bitul să fie pus corespunzător, bitul poate cădea și produce vătămări corporale.

Română

1. Nu puneti biti care au lungimi, calibre sau dimensiuni diferite de ale bitului de înşurubare cu cap în cruce (65 mm lungime) inclus în ACCESORIILE STANDARD. Bitul poate câdea și produce vătămări corporale.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, accumulatorul litiuion este echipat cu o protectie pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protecție.

1. Atunci când accumulatorul este descărcat, motorul se oprește.
   În această situație încărcați imediat accumulatorul.
2. În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
3. În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe. În această situație, încetați să mai utilizați accumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica aparitia scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.
   În timpul lucrului, asigurați-vă că pe accumulator nu cade span și nici praf.
   ○ Asigurați-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
   Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.
   Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.

3. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

4. Nu folositi accumulatorul cu polaritatea inversată.

5. Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.

6. Nu folosiți accumulatorul în alte scopuri decât cele indicate.

7. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.

8. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Tineți-l departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.

10. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.

11. În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.

PRECAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.
   În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.

Există posibilitatea ca acest lucru să provoace iritarea pielii.

1. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiatii-l furnizorului sau vânzătorului.

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurati-vă că înțelegeti semnificația acestora.

	DS14DFL / DS18DFL:Maşină de găurit și înșurubat cu accumulator
	Citiți toate avertismentele privind siguranța șitoate instrucțiunile.
	Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
V	Tensiune nominală
n_0	Viteză la mers în gol
Ls	Viteză mică
Hs	Viteză mare
	Lemn
	Metal
	Şurub mecanic
	Şurub pentru lemn
	Capacitate mandrină
	Greutate
	Perforare
	Pornire
	Oprire
	Schimbare viteză rotație – Viteză mare
	Schimbare viteză rotație – Viteză mică
	Rotație în sensul acelor de ceasornic
	Rotație contrară acelor de ceasornic

ACCESORII STANDARD

Pe lângă unitatea principală (1), pachetul conține și accesoriiile enumerate la pagina 135.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

APLICATII

O Înşurubarea și îndepărtarea şuruburilor mecanice, şuruburilor pentru lemn și şuruburilor pentru tablă, etc.
○ Perforarea diverselor metale
○ Perforarea diverselor tipuri de lemn

SPECIFICATII

Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 135.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot

fi modificate fără notificare prealabilă.

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la un conector adecvat.
   Când conectați stecărul încărcătorului la un conector, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă).

2. Introduceți acumulatorul în încărcător. (Fig. 2)

Introduceți bine accumulatorul în încărcător până când acesta intră în contact cu partea inferioară a încărcătorului, verificând totodată polaritățile.

PRECAUTIE

Dacă accumulatorii sunt introdusi în sens invers, nu numai că încărcarea devine imposibilă ci pot, de asemenea, apărea probleme la încărcător , cum ar fi deformarea bornelor de încărcare.

3. Încărcare

Atunci când introduceti în încă rcător un accumulator, încărcarea va fi inițializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie.

Atunci când accumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1)

- Semnificatia lâmpii indicatoare

Semnificatiile lâmpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.

Tabelul 1

Semnificațiile lămpii indicatoare
Lampă indicatoare (roșie)	Înainte de încărcare	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	În timpul încărcării	Luminează	Luminează în mod continuu
	La încărcare completă	Clipește	Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)
	Așteptare supraîncălzire	Clipește	Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)	Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce accumulatorul se răcește)

Română

- Referitor la temperaturile și timpul de încărcare a accumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2

Tabelul 2

Încărcător		UC18YGL2
Acumulator
Tensiune de încărcare V 7,2 V – 18 V
Greutate kg 0,4
Tip de accumulator Ni-Cd Ni-MH Li-ion
Temperaturi la care accumulatorul poate fi reîncărcat		-5°C – 55°C	-5°C – 50°C	0°C – 50°C
Timp încărcare pentru capacitate accumulator, aprox. (la 20°C)
1,2 – 1,4 Ah	min.	35
1,5 Ah	min.	40
2,0 Ah	min.	60
3,0 Ah	min.	90
4,0 Ah	min.	120
Număr celule accumulator		6 – 15	8 – 15	4 – 10

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

1. Deconectați cablul de alimentare al încărcătorului de la priză.

2. Tineți ferm încărcătorul și scoateți acumulatorul.

NOTĂ

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.

PRECAUTIE

○ Dacă accumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-o locație expusă la lumina directă a soarelui sau pentru că accumulatorul tocmai a fost folosit, lampa indicatoare a încărcătorului se aprinde timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge 0,5 secunde). În acest caz, lăsați mai întăi accumulatorul să se răcească, apoi începeți încărcarea.
O Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că accumulatorul încărcat cu încărcătorul este scos, așteptați minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă accumulatorul este reinserat înainte de trecerea a 3 secunde, accumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ŞI OPERARE

Actiune	Figură	Pagină
Scoaterea și introducerea acumulatorului	1	136
Încărcare	2	136
Ajustarea cuplului de strângere	3	136
Selectarea poziției burghiului	4	136
Schimbarea vitezei de rotație	5	136
Montarea bitului	6	136
Schimbarea direcției de rotație	7	137
Utilizarea întrerupătorului	8	137

Utilizarea cârligului	9	137
Utilizarea suportului pentru biti	10	137
Selectarea accesorilor — 138

ÎNTRETINERE ŞI VERIFICARE

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcționare și va cauza posibile defectiuni la motor, ascuțiți sau schimbați scula de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate șuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există șuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Curățarea exteriorului

Dacă mașina de înșurubat cu impact este murdară, ștergeti-o folosind o cârpă uscată sau una înmuiată într-o soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

4. Depozitare

Depozitați mașina de înșurubat cu impact la temperatura sub 40°C și nu lăsați produsul la îndemâna copiilor.

NOTĂ

Asigurați-vă că accumulatorul este complet încărcat când este depozitat pentru o perioadă îndelungată (3 luni sau mai mult). S-ar putea ca un accumulator cu o capacitate mai mică să nu fie încărcat când este utilizat, dacă este depozitat pentru o perioadă mai lungă.

NOTÄ

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcati.

Cu toate acestea, timpul de utilizare a accumulatorilor semnificativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrății

Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 79 dB (A)

Nivelul tipic al presiunii sonore ponderate A: 68 dB (A)

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Perforare:

Valoarea emisiei de vibrații a_h , D = 1,5 m/s ^2

Valoarea totală declarată a vibrației a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.

Mai poate fi utilizată pentru o evaluare preliminară a expunerii.

AVERTISMENT

○ Emisia de vibrații în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
