| Tip produs | Frigider |
| Marcă | Hotpoint |
| Model | HTM 1720 V |
| Clasă energetică | A+ |
| Volum total (L) | 240 |
| Dimensiuni (Î x L x A) cm | 185 x 60 x 65 |
| Greutate (kg) | 55 |
| Alimentare | 220-240 V, 50 Hz |
| Putere (W) | 120 |
| Funcții principale | Reglaj termostat, iluminare interioară, rafturi de sticlă, sertar pentru legume, balcoane ușă |
| Întreținere | Curățarea condensatorului, dezghețare manuală, curățare interioară |
| Siguranță | Ușă cu închidere magnetică |
| Piese de schimb | Disponibile prin service post-vânzare |
| Informații generale | Garanție 2 ani, fabricat în Europa |
Întrebări frecvente - HTM 1720 V HOTPOINT
Întrebările utilizatorilor despre HTM 1720 V HOTPOINT
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Frigider în format PDF gratuit! Găsiți manualul dvs. HTM 1720 V - HOTPOINT și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. HTM 1720 V mărcii HOTPOINT.
MANUAL DE UTILIZARE HTM 1720 V HOTPOINT
Instrucțiuni de utilizare
ÉTHà H éêî É ÉH ὅçî É î ÉH ÉHà Héc ÉH
êî ÉaèèHÉ H É É HÉ Hî à èÉôH ÉèHè èH èç É ÉèHéçî HaÉî H
èéc V
• Hs èèH ç ÉH É çî HàHà H èç TH ÉôUaÉèH é É É H

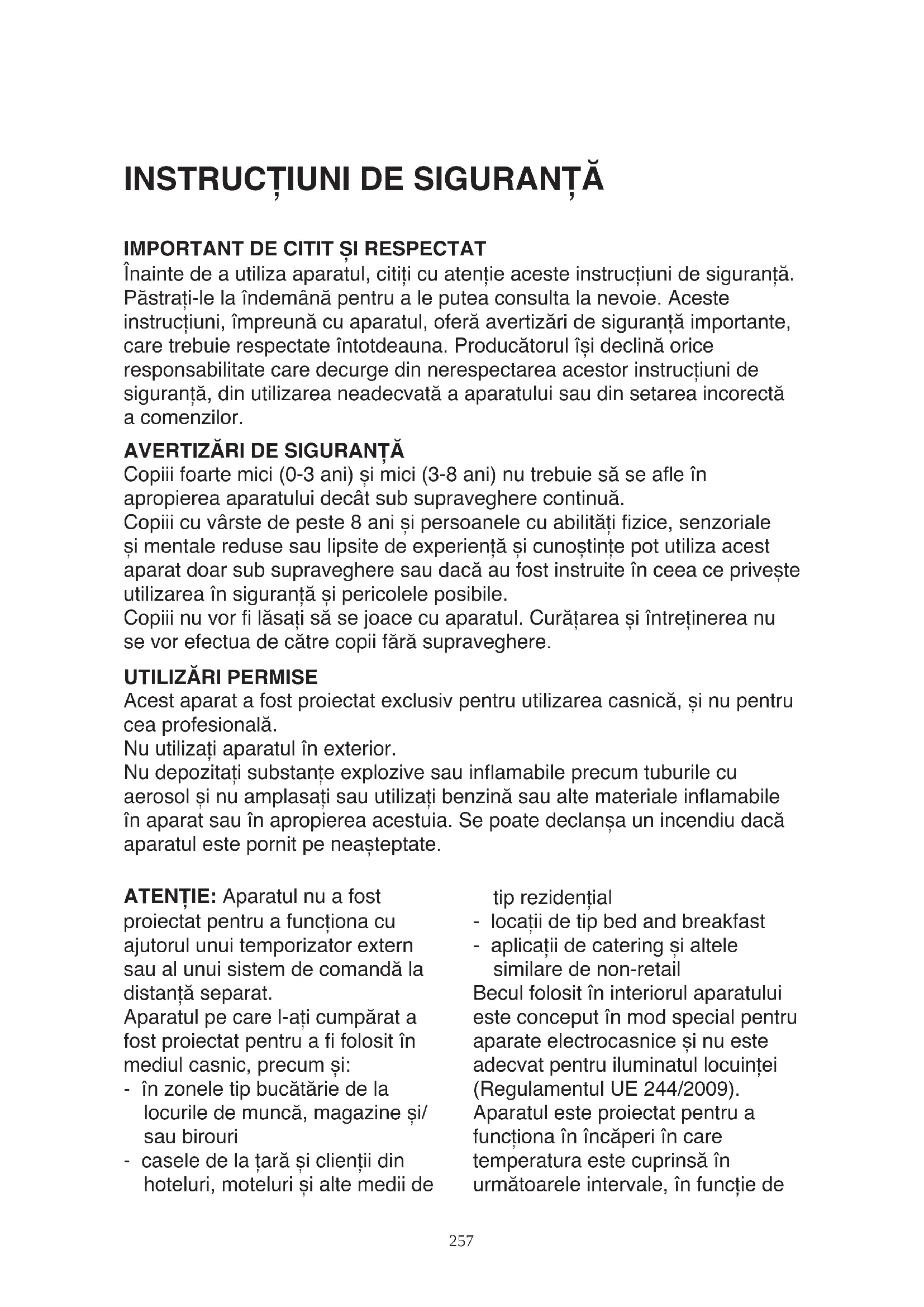

Înainte de a utiliza aparatul, citiți cu atenție aceste instrucțiuni de siguranță. Păstrați-le la îndemână pentru a le putea consulta la nevoie. Aceste instrucțiuni, împreună cu aparatul, oferă avertizări de siguranță importante, care trebuie respectate întotdeauna. Producătorul își declină orice responsabilitate care decurge din nerespectarea acestor instrucțiuni de siguranță, din utilizarea neadecvată a aparatului sau din setarea incorectă a comenzilor.
AVERTIZĂRI DE SIGURANTĂ
Copiii foarte mici (0-3 ani) și mici (3-8 ani) nu trebuie să se afle în apropierea aparatului decât sub supraveghere continuă.
Copiii cu vârste de peste 8 ani și persoanele cu abilități fizice, senzoriale și mentale reduse sau lipsite de experiență și cunoștințe pot utiliza acest aparat doar sub supraveghere sau dacă au fost instruite în ceea ce privește utilizarea în siguranță și pericolele posibile.
Copiii nu vor fi lăsați să se joace cu aparatul. Curățarea și întreținerea nu se vor efectua de către copii fără supraveghere.
UTILIZĂRI PERMISE
Acest aparat a fost proiectat exclusiv pentru utilizarea casnică, și nu pentru cea profesională.
Nu utilizati aparatul în exterior.
Nu depozitați substanțe explozive sau inflamabile precum tuburile cu aerosol și nu amplasați sau utilizați benzină sau alte materiale inflamabile în aparat sau în apropierea acestuia. Se poate declanșa un incendiu dacă aparatul este pornit pe neașteptate.
ATENTIE: Aparatul nu a fost
proiectat pentru a funcționa cu ajutorul unui temporizator extern sau al unui sistem de comandă la distanță separat.
Aparatul pe care l-ați cumpărat a fost proiectat pentru a fi folosit în mediul casnic, precum și:
- în zonele tip bucătărie de la locurile de muncă, magazine și/sau birouri
- casele de la țară și clienții din hoteluri, moteluri și alte medii de
tip rezidential
- locații de tip bed and breakfast
- aplicații de catering și altele similare de non-retail
Becul folosit în interiorul aparatului este conceput în mod special pentru aparate electrocasnice și nu este adecvat pentru iluminatul locuinței (Regulamentul UE 244/2009).
Aparatul este proiectat pentru a funcționa în încăperi în care temperatura este cuprinsă în următoarele intervale, în funcție de
clasa climatică indicată pe plăcuța cu datele tehnice. Este posibil ca aparatul să nu funcționeze bine dacă este lăsat un timp îndelungat la o temperatură situată în afara intervalului specificat.
Clasa climatică T. ambiantă (°C)
SN De la 10 la 32
N De la 16 la 32
ST De la 16 la 38
T De la 16 la 43
Acest aparat nu contine CFC.
Circuitul de răcire conține R600a (HC).
Pentru aparatele cu izobutan (R600a):
Izobutanul este un gaz natural fără efecte asupra mediului înconjurător, dar este inflamabil.
De aceea, trebuie să vă asigurați că tuburile circuitului de răcire nu sunt deteriorate. Acordați o atenție specială tuburilor deteriorate care golesc circuitul de răcire.
AVERTIZARE: Nu deteriorați tuburile circuitului de răcire al aparatului.
AVERTIZARE: Mențineți orificiile de ventilare, din interiorul aparatului sau din structura încorporată, fără obstacole.
AVERTIZARE: Nu utilizati dispositive mecanice, electrice sau chimice pentru a accelera procesul de dezghețare, diferite de cele recomandate de producător.
AVERTIZARE: Nu utilizați și nu introduceți aparate electrice în interiorul compartimentelor aparatului, dacă nu sunt de tipul autorizat în mod expres de producător.
AVERTIZARE: Distribuitoarele de gheata și/sau apă care nu sunt conectate direct la rețeaua de alimentare cu apă trebuie să fie umplute doar cu apă potabilă.
AVERTIZARE: Dispozitivele automate de producere a gheții și/ sau distribuitoarele de apă trebuie să fie conectate la o rețea de alimentare cu apă ce furnizează în exclusivitate apă potabilă cu o presiune a apei din rețea cuprinsă între 0,17 și 0,81 Mpa (1,7 și 8,1 bari).
Nu înghițiți lichidul (netoxic) conținut în accumulatorii de frig (la unele modele).
Nu mâncați cuburi de gheață sau înghețată imediat după scoaterea lor din congelator, deoarece pot cauza degerături.
Pentru produsele concepute să folosească filtru de aer în interiorul unui capac de ventilator accesibil, filtrul va fi mereu pe poziție când frigiderul este în funcțiune.
Nu păstrați recipiente de sticlă cu lichide în congelator, deoarece se pot sparge.
Nu blocați ventilatorul (dacă este disponibil) cu alimente.
După introducerea alimentelor, verificați dacă ușa compartimentelor se închide adecvat, în special ușa congelatorului.
Garniturile deteriorate trebuie înlocuite cât mai repede posibil.
Folosiți compartimentul frigider doar pentru conservarea alimentelor proaspete, iar compartimentul congelator doar pentru conservarea alimentelor înghețate, congelarea alimentelor proaspete și producerea
cuburilor de gheata.
Evitați păstrarea de alimente neambalate în contact direct cu suprafețele interne ale compartimentelor frigiderului sau congelatorului.
Aparatele pot avea compartimente speciale (compartimentul pentru alimente proaspete, compartimentul Zero grade,...).
Dacă nu se specifică altfel în broşura produsului, acestea pot fi îndepărtate menținând performanțele echivalente.
C-Pentan este folosit ca agent de expansiune în spuma de izolare și este un gaz inflamabil.
INSTALAREA
Asigurați-vă ca instalarea și reparațiile să fie efectuate de către un tehnician calificat, în conformitate cu instrucțiunile fabricantului și cu normele locale referitoare la siguranță. Nu reparați și nu înlocuiți nicio parte a aparatului decât dacă acest lucru este indicat în mod expres în manualul de utilizare.
Nu le este permis copiilor să efectueze operațiile de instalare. Copiii nu trebuie să se afle în apropierea aparatului pe durata instalării. Materialele de ambalaj (pungi de plastic, bucăți de polistiren etc.) nu trebuie ținute la îndemâna copiilor pe durata instalării, precum și după instalare.
Aparatul trebuie deplasat și instalat de două sau mai multe persoane.
Utilizați mănuși de protecție la dezambalarea și instalarea aparatului.
În timpul deplasării aparatului, aveți grijă să nu deteriorați podeaua (de ex. parchetul).
Instalați produsul pe o podea sau pe un suport care să poată suporta greutatea sa și într-un loc adecvat pentru dimensiunile sale și pentru utilizarea sa.
După dezambalarea aparatului, asigurați-vă că acesta nu a fost deteriorat pe durata transportului. În caz de probleme, contactați dealerul sau serviciul de asistență tehnică cel mai apropiat de dvs..
Aparatul trebuie deconectat de la sursa de alimentare înainte de orice operatie de instalare.
În timpul instalării, aveți grijă ca aparatul să nu deterioreze cablul de alimentare.

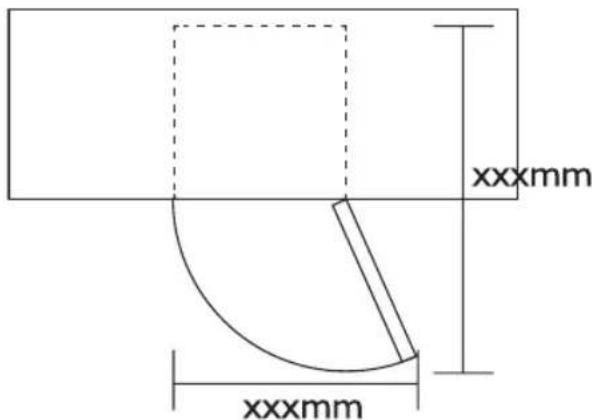

Pentru a garanta o ventilare adecvată, lăsați un spațiu pe ambele laturi și deasupra aparatului.
Distanța între partea din spate a aparatului și peretele din spatele aparatului trebuie să fie de 50 mm, pentru a evita accesul la suprafețele fierbinți. O reducere a acestui spațiu va mări consumul de energie al produsului.
Porniti aparatul doar atunci când instalarea a fost finalizată.
Aşteptați cel puțin două ore înainte de a pune în funcțiune aparatul, pentru a lăsa timp circuitului de răcire să devină perfect eficient.
Controlați ca aparatul să nu se afle lângă o sursă de căldură.
AVERTIZĂRI ELECTRICE
Pentru ca instalarea să fie în conformitate cu normele referitoare la siguranță în vigoare, este necesar un întrerupătorul multipolar cu un spațiu minim de contact de 3mm, iar aparatul trebuie împământat.
Dacă ștecărul din dotare nu este adecvat pentru priză, vă rugăm să contactați un tehnician calificat.
Cablul de alimentare trebuie să fie suficient de lung pentru a conecta aparatul la rețeaua electrică, după fixarea acestuia în locul adecvat. Nu trageti de cablul de alimentare.
În cazul în care cablul de alimentare este deteriorat, înlocuiti-I cu unul identic.
Cablul de alimentare trebuie înlocuit doar de către un tehnician calificat, în conformitate cu instrucțiunile fabricantului și cu normele referitoare la siguranță în vigoare.
Contactati un centru de asistentă autorizat.
În cazul aparatelor dotate cu ștecăr, dacă acesta nu este adecvat pentru priză, vă rugăm să contactați un tehnician calificat.
Nu utilizati prelungitoare, prize multiple sau adaptoare.
Nu porniți aparatul dacă există un cablu sau un ștecăr deteriorat, dacă nu funcționează corect sau dacă a fost deteriorat sau scăpat pe jos. Tineți cablul departe de suprafete fierbinti.
Componentele electrice nu trebuie să fie accesibile utilizatorului după instalare.
Nu atingeti aparatul cu părți ale corpului ude și nu îi utilizați când sunteți descult.
CURĂȚAREA ȘI ÎNTRETINEREA
Purtați mănuși de protectie la curățare și întreținere.
Aparatul trebuie deconectat de la sursa de alimentare înainte de orice operatie de întreținere.
Nu utilizati niciodată echipament de curățare cu aburi.
Nu utilizati substanțe de curățare abrazive sau dure de genul spray pentru geamuri, răzătoare, lichide inflamabile, ceară de curățare, detergenți concentrați, înălbitori sau substanțe de curățare cu conținut de produse din petrol la componentele din plastic, căptușelile sau garniturile de interior sau de ușă. Nu utilizati prosoape de hârtie, bureți de sărmă sau alte unelte de curățare dure.
RECOMANDĂRI PENTRU PROTECTIA MEDIULUI ÎNCONJURĂTOR
ELIMINAREA MATERIALELOR DE AMBALARE
Materialul de ambalare este reciclabil 100% și este marcat cu simbolul reciclării. △. Diferitele componente ale ambalajului trebuie eliminate în mod responsabil, respectând reglementările autorităților locale privind eliminarea deșeurilor.
ELIMINAREA APARATELOR ELECTROCASNICE
Când aruncați aparatul, faceți-l inutilizabil tăind cablul de alimentare și înlăturând ușile și rafturile (dacă există), astfel încât copiii să nu poată pătrunde cu ușurință în interiorul aparatului și să rămână blocați.
Acest aparat este fabricat cu materiale reciclabile △ sau reutilizabile.
Aruncați-l în conformitate cu normele locale referitoare la eliminarea deșeurilor.
Pentru informații ulterioare referitoare la eliminarea, valorificarea și reciclarea aparatelor electrocasnice, contactați autoritățile locale competente, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat aparatul.
Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/CE referitoare la Deşeurile de Echipament Electric și Electronic (Waste Electrical and Electronic Equipment - WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.
Simbolul de pe produs sau de pe documentația aferentă indică faptul că nu trebuie tratat ca deșeu menajer, ci trebuie transportat la un centru de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice.
RECOMANDĂRI PENTRU ECONOMISIREA ENERGIEI
Instalați aparatul într-o cameră uscată, bine ventilată departe de orice sursă de căldură (de ex. radiator, aparat de gătit, etc.) și într-un loc care nu este expus direct la lumina soarelui.
Dacă este nevoie, utilizati o placă izolatoare.
Pentru a garanta ventilația adecvată, respectați instrucțiunile de instalare.
Ventilația insuficientă în partea din spate a produsului crește consumul de energie și diminuează eficiența de răcire.
Temperaturile din interiorul aparatului pot fi afectate de temperatura ambiantă, de frecvența cu care se deschide ușa și de amplasarea aparatului. Setarea de temperatură trebuie să tină cont de acești factori.
Reduceți la minim deschiderea ușii.
Atunci când dezghețați alimente congelate, puneți-le în frigider. Temperatura redusă a produselor congelate răcește alimentele din frigider.
Lăsați alimentele și băuturile calde să se răcească înainte de a le pune în aparat.
Pozitionarea rafturilor în frigider nu are niciun impact asupra utilizării eficiente a energiei.
Alimentele trebuie așezate pe rafturi astfel încât să se asigure circulația adecvată a aerului (alimentele nu trebuie să se atingă și trebuie menținută distanța dintre alimente și peretele din spate).
Puteti crește capacitatea de depozitare a alimentelor congelate prin îndepărtarea coşurilor, dacă există, a raftului de oprire a înghețării, menținând un consum de energie echivalent.
Produsele cu clasă energetică ridicată sunt echipate cu motoare cu eficientă ridicată care rămân operaționale un timp îndelungat, dar au consum energetic redus.
Nu vă faceți griji dacă motorul continuă să funcționeze perioade îndelungate.
DECLARATIE DE CONFORMITATE
Acest aparat a fost proiectat, construit și distribuit în conformitate cu normele Directivelor Europene:
LVD 201/35/UE, EMC 2014/30/UE și RoHS 2011/65/UE.
Acest aparat a fost proiectat, construit și distribuit în conformitate cu normele
Directivelor Europene referitoare la ecodesign și la cerințele de etichetare: 2009/125/CE și 2010/30/UE.

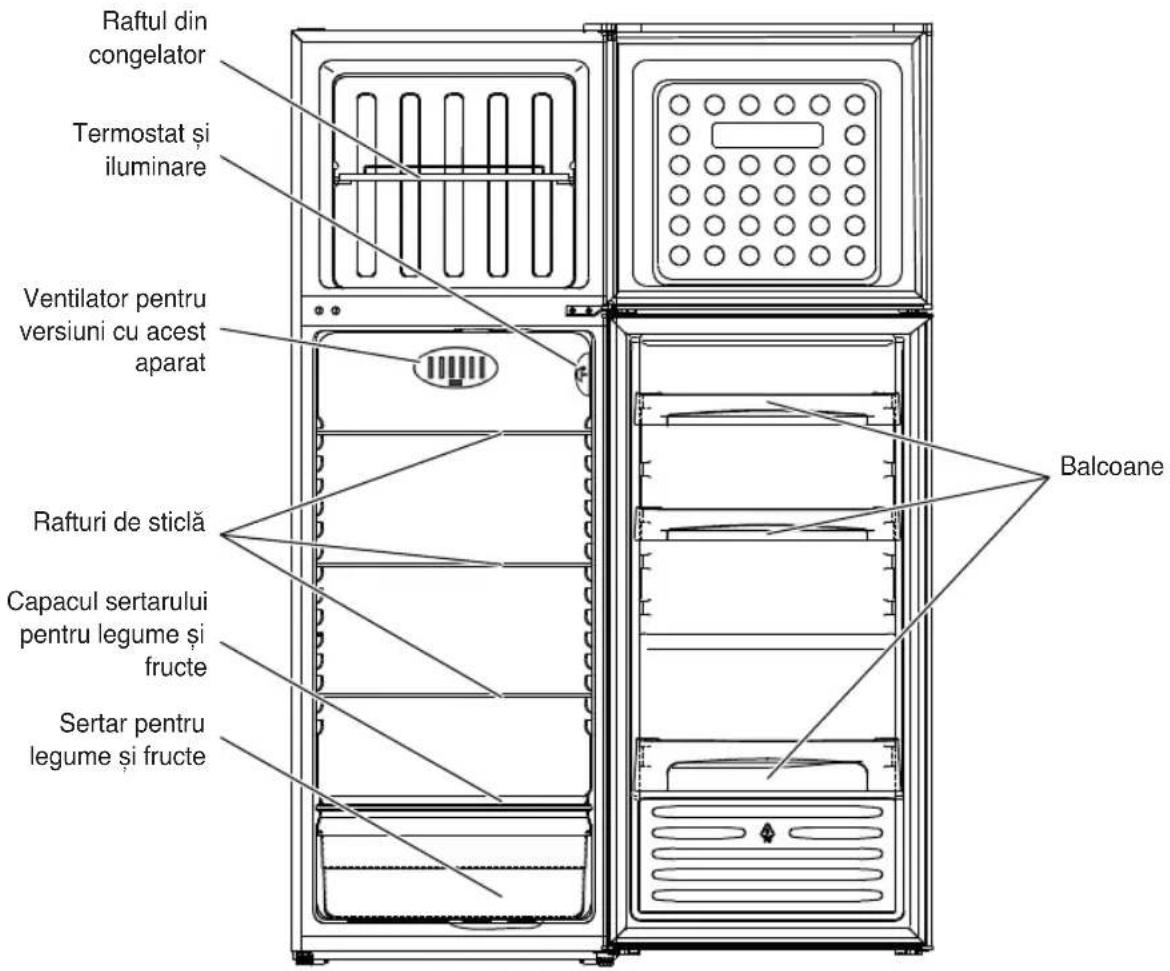

PREZENTARE GENERALĂ
Această ilustratie are doar scop ilustrativ; pentru detalii, vă rugăm să verificați aparatul.
PUNEREA ÎN FUNCTIUNE A COMPARTIMENTUL'UI FRIGIDER
Acest aparat este un frigider cu compartiment de stele
Dezghetarea compartimentului frigider se face în mod complet automat.
Punerea în funcțiune a frigiderului
Introduceti stecârul în priza de curent.
Termostatul permite reglarea temperaturii în ambele compartimente: frigider și congelator.
Reglarea temperaturii în cele două compartimente:
-
Pentru o corectă funcționare și pentru o mai bună conservare a alimentelor, vă sfătuim să reglați termostatul în funcție de indicațiile din fișa produsului anexată.
-
Dacă doriți să modificați temperatura din compartimentul frigider, rotiți butonul de reglare al termostatului:
- spre numerele mai mici/MIN pentru a obține o temperatură MAI CALDĂ;
- spre numerele mai mari/MAX pentru a obține o temperatură MAI RECE.
Termostatul este setat la 0: funcționarea și iluminarea sunt oprite.
- Apăsați pe întrerupătorul corespunzător (fig. G) pentru a activa dispozitivul anticondens.
Notă:
Temperatura ambiantă, frecvența cu care se deschid ușile și poziția aparatului pot influența temperaturile interne.
Pozitiile butonului termostatului trebuie să varieze în funcție de acești factori.
Conservarea alimentelor în compartimentul frigider

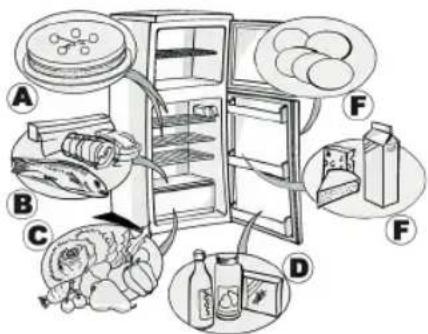

Puneți alimentele așa cum este indicat în figura alăturată.
A. Alimente gătite
B. Peşte, carne
C. Fructe și legume
D. Sticle
E. Ouă
F. Unt, produse lactate, brânzeturi
Notă:
- Distanța dintre rafturi și peretele posterior intern al frigiderului asigură circulatia liberă a aerului.
- Nu aşezati alimentele în contact direct cu peretele posterior al compartimentului frigider.
- Nu introduceti alimente calde în compartimente.
- Păstrați lichidele în recipiente închise.
- Păstrarea legumelor cu un conținut ridicat de apă poate duce la formarea condensului în sertarul pentru legume și fructe; acest lucru nu va afecta funcționarea corectă a aparatului.

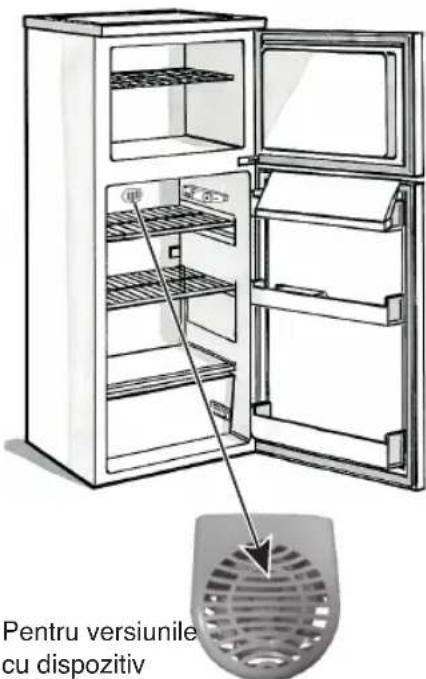

Pentru versiunile cu dispozitiv anticondens
fig. G
Compartimentul congelator este de \*ele
Se pot conserva alimente înghețate pe perioada indicată pe ambalaj. În plus, se pot congela alimente proaspete așezându-le pe raft, la nivelul cel mai înalt, punând alimentele deja înghețate în zona inferioară a compartimentului, în așa fel încât să nu intre în contact cu alimentele ce nu sunt încă congelate.
Cantitatea de alimente proaspete care poate fi congelată în 24 de ore este menționată pe plăcuța cu datele tehnice.
Important:
Înainte de a congela alimentele, înveliți-le și sigilați-le în:
- folie de aluminiu, peliculă transparentă, ambalaje impermeabile din plastic, recipiente din polietilenă cu capace, recipiente pentru congelator adecvate pentru păstrarea alimentelor congelate.
- Compartimentul congelator poate menține temperatura corespunzătoare pentru conservarea alimentelor, chiar și în cazul unei întreruperi a energiei electrice. Oricum, se recomandă ca pe această perioadă să se evite deschiderea ușii compartimentului.
Important:
Tabelul alăturat prezintă timpul de păstrare maxim recomandat pentru alimentele proaspete congelate.
Când cumpărați alimente congelate:
- Ambalajul sau învelișul sunt intacte, altfel alimentele se pot deteriora Dacă un pachet s-a umflat sau prezintă pete de umezeală, nu a fost conservat în condiții optime și poate să fi suferit un început de dezghetare.
- Alimentele congelate trebuie întotdeauna să fie cumpărate ultimele; folosiți genți frigorifice pentru transportul acestora.
- Când ajungeți acasă, introduceți imediat alimentele înghețate în compartimentul congelator.
- Dacă alimentele s-au dezghețat deja, chiar și partial, nu le mai congelati din nou.
Consumați-le în termen de 24 de ore. - Evitați sau reduceți la minim variațiile de temperatură. Respectați data de expirare indicată pe ambalaj.
- Urmati întotdeauna instrucțiunile de pe ambalaj referitoare la conservare.

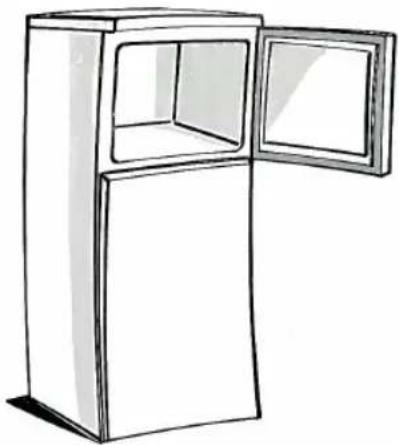

Producerea cuburilor de gheata
- Umpleți tăvița de gheată pe 3/4 cu apă și așezati-o pe fundul compartimentului congelator. Dacă tăvița s-a lipit de peretii compartimentului, nu folositi instrumente ascuțite sau care taie pentru a o dezlipi.
Vă recomandăm să dezghețați compartimentul congelator o dată sau de două ori pe an, sau când stratul de gheata format pe pereți atinge o grosime de 3 mm. Dacă este posibil, dezghețați compartimentul congelator atunci când este aproape gol.
- Deschideti uşa și scoateți toate alimentele, înveliți-le în foi de ziar, în strâns contact între ele, și așezați-le într-un loc foarte rece sau într-o geantă frigorifică.
- Deconectati aparatul de la reteaua electrică.
- Lăsați deschisă ușa pentru a permite topirea gheții.
- Îndepărtați apa rezultată din dezghetare ce se depune pe fundul compartimentului
- Curățați interiorul compartimentului cu un burete umezit într-o soluție de apă călduță și detergent neutru.
Nu folositi produse abrazive.
- Clătiți și uscați cu grijă.
Notă: în scopul de a evita stricăciuni ireparabile ale compartimentului congelator, nu folosiți instrumente ascuțite sau tăișuri metalice pentru a îndepărta gheata și nu încălziți în mod artificial compartimentul.
Curățați periodic compartimentul frigider
Dezghetarea compartimentului frigider se face în mod complet automat.

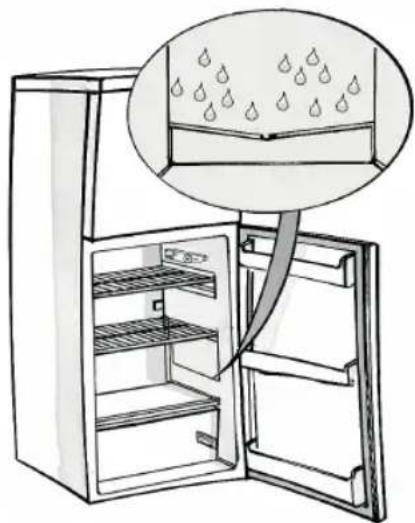

Prezența periodică a picăturilor de apă pe peretele posterior intern al compartimentului frigider indică faza de dezghețare automată.
Apa rezultată din dezghețare este îndreptată automat spre un orificiu de scurgere, iar de aici se acumulează într-un recipient de unde se evaporă.
Înainte de a efectua orice operație de curățare, deconectați aparatul de la rețeaua electrică
- Folosiți un burete umezit în apă călduță și/sau detergent neutru.
- Clătiți și ștergeți cu o cârpă moale.
Nu folositi substanțe abrazive.
CURĂȚAREA ȘI ÎNTRETINEREA
Vacation (Funcția Vacanță)
-
Goliți compartimentele frigider și congelator.
-
Deconectati aparatul de la reteaua electrică.
-
Dezghetati compartimentul congelator, curătați și ștergeți ambele compartimente.
-
Lăsați ușile aparatului deschise ca să preveniți apariția mirosului neplăcut.
- Dacă aparatul nu funcționează:
• S-a întrerupt curentul?
- Este introdus bine stecărul în priza de curent?
- Este activat întrerupătorul bipolar de rețea?
- Este arsă siguranța?
- Este deteriorat cablul de alimentare?
• Termostatul este pe poziția 0 (Stop)?
-
Temperatura din interiorul compartimentelor nu este suficient de scăzută.
-
Usa a fost închisă în mod corect?
- Aparatul este instalat aproape de o sursă de căldură?
- Termostatul este pe poziția corectă?
-
Circulația aerului prin grilele de ventilare este blocată?
-
Temperatura din interiorul compartimentului frigider este prea rece.
- Termostatul este pe poziția corectă?
- Există apă pe fundul compartimentului frigider.
- Orificiul de scurgere a apei rezultate din dezghetare este astupat?
- Becul intern nu funcționează.
Controlați mai întâi punctul 1, iar apoi
- Deconectați aparatul de la rețeaua electrică.
Pentru a avea acces la bec, vezi instrucțiunile și desenul de pe fișa anexată
- Controlați becul și înlocuiti-I cu unul nou dacă este nevoie. Nu trebuie să aibă o putere mai mare de 15 W.
-
Formare excesivă de gheata în compartimentul congelator
-
Usa a fost închisă în mod corect?
- Uşa nu se închide din cauza alimentelor?
Atentie:
- Marginea din față a aparatului este posibil să fie fierbinte. Aceasta previne formarea condensului și nu este o defectiune.
- Zgomotele de clipocit și șuierăturile, produse de expansiunea din circuitul de răcire, sunt considerate normale.
SERVICIUL DE ASISTENTĂ TEHNICĂ
Înainte de a contacta Serviciul de Asistentă Tehnică:
- Controlați dacă nu este posibil să eliminați singuri inconvenientul (vezi "Ghidul de detectare a defectiunilor").
- Puneti din nou în funcțiune aparatul pentru a vă asigura că inconvenientul a fost eliminat. Dacă rezultatul este negativ, deconectați din nou aparatul și repetați operația după o oră.
- Dacă rezultatul este din nou negativ, contactați Serviciul de Asistență tehnică.
Comunicați:
- natura problemei
-
modelul
-
numărul Service (numărul ce se găsește după cuvântul SERVICE pe plăcuța cu datele tehnice situată în interiorul aparatului)
- adresa dvs. completă
- numărul dvs. de telefon și prefixul
SERVICE
0000 000 00000
Notă
Direcția de deschidere a ușii poate fi schimbată. Dacă această procedură este efectuată de Serviciul de Asistență Tehnică, nu este acoperită de garanție.
REVERSIBILITATEA USILOR
Instrumente necesare: şurubelniţă în cruce, şurubelniţă plată, cheie hexagonală.
- Asigurati-vă că unitatea este deconectată de la alimentarea cu energie și golită.
- Pentru a scoate uşa, înclinați unitatea spre partea din spate. Sprijiniți unitatea pe un obiect solid, pentru a nu aluneca în timpul procesului de inversare a deschiderii usii.
- Toate părtile extrase trebuie păstrate pentru reinstalarea usii.
- Nu asezati unitatea la orizontală, deoarece aceasta poate deteriora sistemul de răcire.
-
Se recomandă ca 2 persoane să manevreze unitatea pe durata asamblării.
-

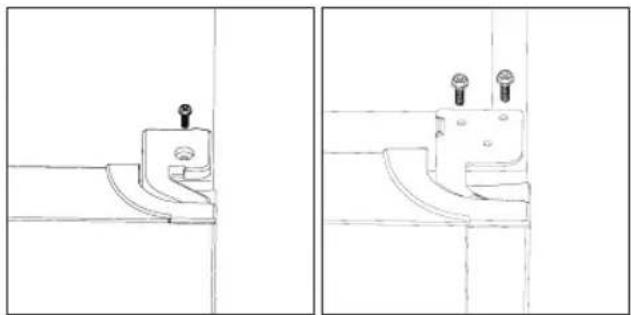

Desurubati capacul balamalei superioare, apoi desurubati balamaua superioară.
Ridicati ușa superioară și amplasati-o pe o suprafață moale, pentru a evita zgârierea și deteriorarea acesteia.
- Scoateți pivotul cu ajutorul unei şurubelnițe și inversați suportul balamalei. Apoi repozitionați pivotul în suportul balamalei.
- Scoateți capacul şurubului din partea stângă, sus.
- Deşurubați balamaua din mijloc.
- Mutati capacul orificiului balamalei ușii inferioare în cealaltă parte. Apoi ridicați ușa inferioară și amplasati-o pe o suprafață moale, pentru a evita zgârierea acesteia.
- Mutati capacele orificiilor balamalelor din partea stângă în partea dreaptă.

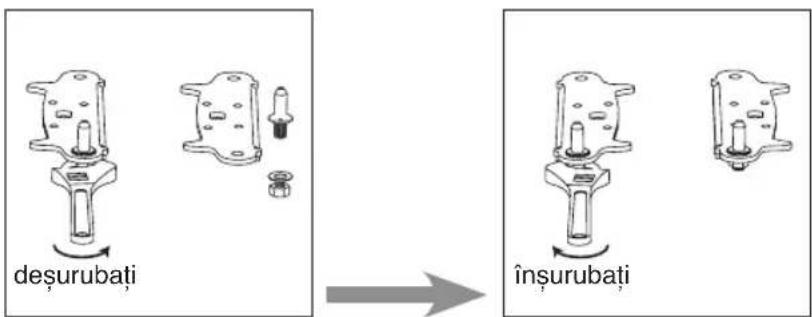

- Deşurubati balamaua inferioară. Apoi scoateți picioarele reglabile din ambele părți.
- Desurubați și scoateți pivotul balamalei inferioare, întoarceți suportul pe cealaltă parte și înlocuiti-l.
- Repoziționați suportul, introducând pivotul balamalei inferioare. Înlocuiți ambele picioare reglabile. Transferați ușa inferioară în poziția adecvată.
- Întoarceți balamaua din mijloc cu 180°, apoi transferați-o în poziția din dreapta. Fixați balamaua din mijloc în orificiul superior al ușii inferioare, apoi strângeti şuruburile.

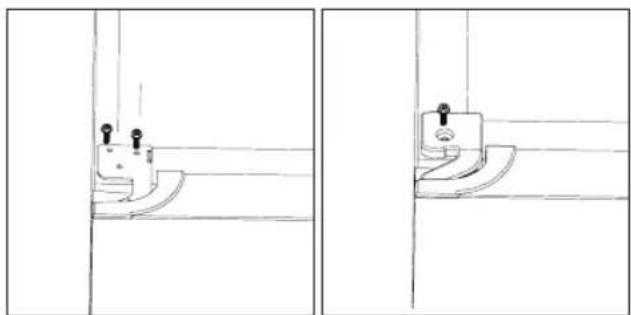

- Repoziționați ușa superioară. Verificați ca ușa să fie aliniată pe orizontală și pe verticală și ca garnitura să fie etanșă pe toate laturile, înainte de a strânge definitiv balamaua superioară. Apoi introducți balamaua superioară și înșurubați-o pe partea de sus a unității, iar mai apoi fixați capacul balamalei (din punga cu accesorii) cu ajutorul șurubelnitei.
- Fixați capacul şurubului.
INSTALAREA

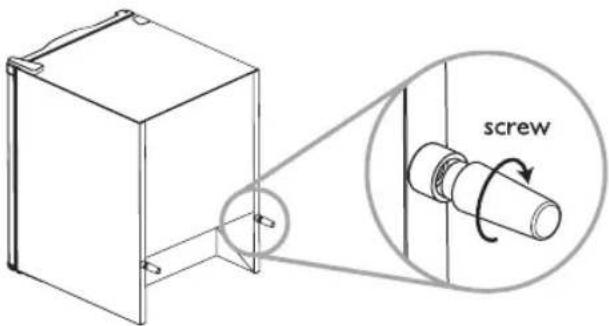

DISTANTIER SPATE
Înşurubați distanțierele din spatele unității.
CERINTE DE SPATIU
- Păstrați suficient spațiu pentru deschiderea ușii.
- Păstrați un spațiu de cel puțin 50mm între laturile aparatului și alte suprafețe.

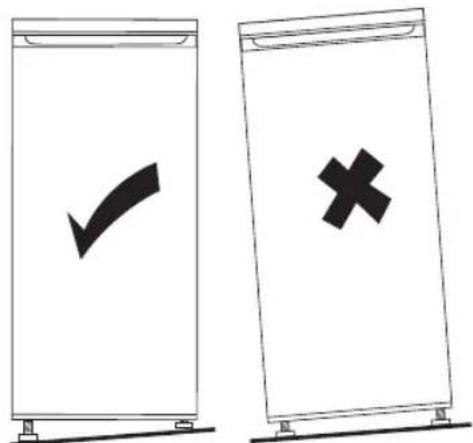

NIVELAREA UNITĂȚII
În acest scop, reglați cele două picioare de nivelare din partea din față a unității.
Dacă unitatea nu este nivelată, uşile și aliniamentele garniturilor magnetice nu vor fi acoperite corespunzător.
