Tip produs	Motocultor (motobrazdă)
Model	TF231
Marcă	Husqvarna
Dimensiuni carcasă (L x l x H)	845 x 480 x 780 mm
Greutate netă	66,5 kg
Greutate brută	86,5 kg
Alimentare	Benzină (indice octanic minim 90 RON)
Capacitatea rezervorului de combustibil	3,6 L
Capacitate ulei motor	0,6 L
Capacitate ulei cutie de viteze	0,95 L
Motor	WM168FB/P-2 (196 cm³)
Putere max.	3,45 kW / 4,7 CP la 3100 rot/min
Lățime de arat	750 mm
Adâncime de arat	150 - 300 mm
Viteze	Marșarier (R), Punct mort (N), 2 viteze înainte (1 lent, 2 rapid)
Funcții principale	Aratul solului, deplasare cu roți de sprijin sau kit roți
Întreținere și curățare	Curățare regulată, verificare niveluri ulei, curățare filtru aer spumă, schimbare ulei motor și cutie conform calendar
Siguranță	Citiți manualul, purtați protecție auditivă și oculară, păstrați distanță de siguranță 20 m, opriți motorul înainte de întreținere
Piese de schimb și reparabilitate	Utilizați piese originale Husqvarna; reparații în atelier autorizat
Certificări	CE, EAC

Întrebări frecvente - TF231 HUSQVARNA

Cum se pornește motocultorul Husqvarna TF231 ?

Deschideți robinetul de carburant, deschideți șocul (starterul), puneți maneta vitezelor în punct mort (N), acționați comanda de accelerație la maxim, puneți întrerupătorul pe poziția pornit, apoi trageți mânerul demarorului. De îndată ce motorul pornește, închideți șocul.

Ce ulei de motor să folosesc și cum verific nivelul?

Folosiți un ulei de motor 4 timpi de calitate (SAE 30 sau 10W-30 în funcție de temperatură). Verificați nivelul înainte de fiecare utilizare cu joja; completați dacă este necesar până la marcajul superior.

Cum se montează lăncile (lamele) cu dinți pe TF231?

Consultați figurile din manual. Asigurați-vă că muchiile tăietoare sunt orientate în același sens pe ambele părți. Strângeți toate șuruburile și piulițele după montaj. Utilizați șuruburile, șaibele și piulițele furnizate.

Ce tip de combustibil să folosesc?

Folosiți benzină fără plumb cu un indice octanic de cel puțin 90 RON (87 AKI). Nu utilizați benzină cu indice mai scăzut, deoarece aceasta poate deteriora motorul.

Cum se curăță filtrul de aer din spumă?

Scoateți filtrul, inspectați-l, spălați-l cu apă caldă și săpun, clătiți și uscați complet înainte de a-l pune la loc. Nu curățați niciodată cu aer comprimat. Înlocuiți-l dacă este deteriorat.

Care este distanța de siguranță de respectat?

Mențineți o distanță de cel puțin 20 de metri între produs și orice persoană (copii, animale, spectatori). Opriți imediat produsul dacă cineva se apropie.

Cum se deplasează TF231 fără a-l face să funcționeze?

Pentru modelul TF230 (similar), puteți utiliza roțile de sprijin pliindu-le, sau puteți înlocui lamele cu kitul de roți. Coborâți ghidonul și ridicați lamele de pe sol pentru a-l deplasa.

La ce frecvență se schimbă uleiul de motor?

Efectuați prima schimbare după primele 20 de ore de utilizare, apoi la fiecare 100 de ore sau o dată pe an. Utilizați ulei nou cu vâscozitatea recomandată.

Ce trebuie făcut dacă produsul vibrează anormal?

Opriți imediat motorul. Verificați lamele (uzură, echilibru), strângeți toate piulițele și șuruburile. Dacă problema persistă, contactați un atelier de întreținere autorizat.

Cum se depozitează motocultorul iarna?

Lăsați mașina să se răcească, goliți rezervorul de combustibil sau adăugați un stabilizator, curățați-o, ungeți părțile mobile și depozitați-o într-un loc uscat și ferit de îngheț. Acoperiți-o pentru a o proteja.

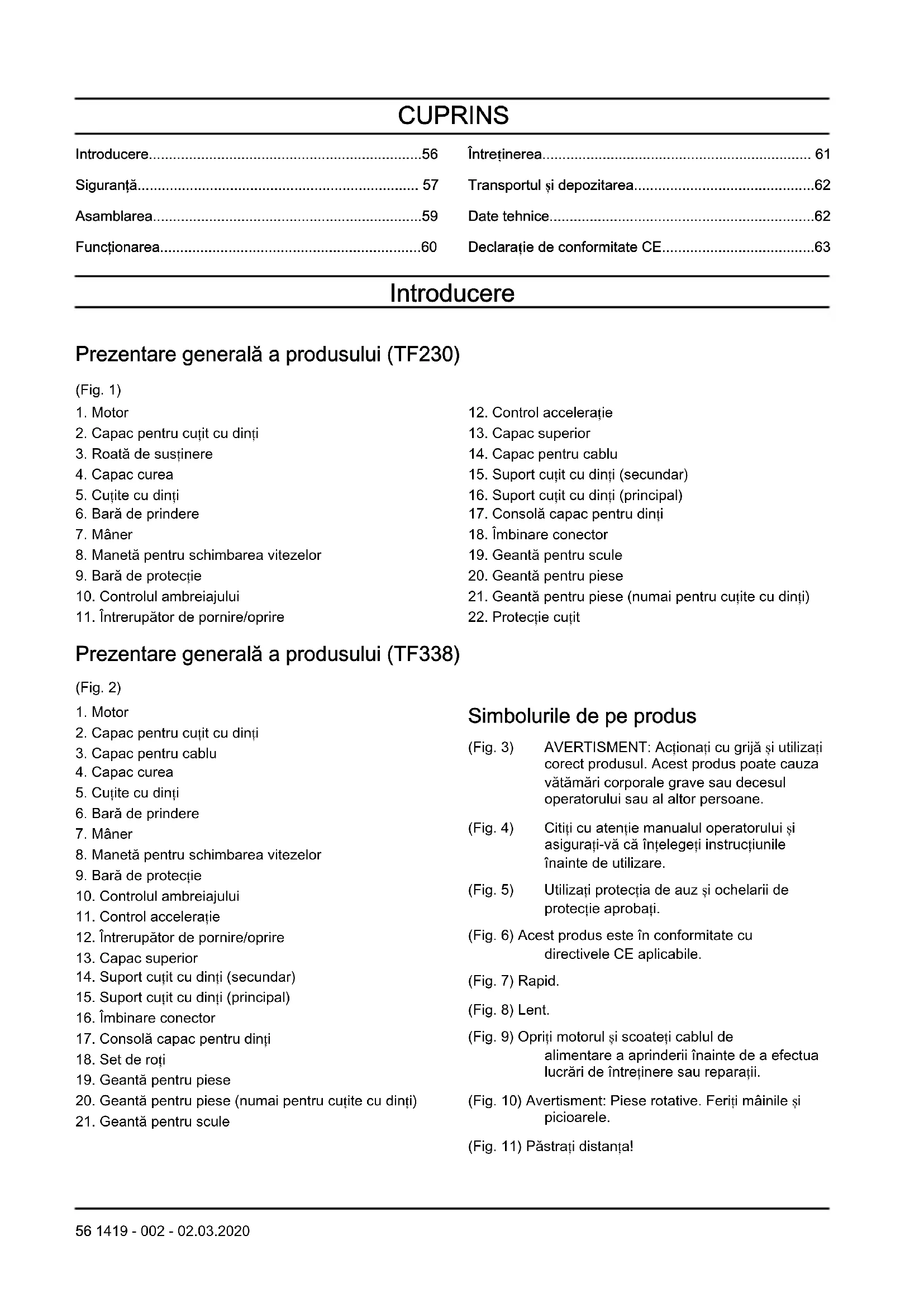

MANUAL DE UTILIZARE TF231 HUSQVARNA

Transportul si depositarea. 62

Date tehnice. 62

Declaratie de conformitate CE. 63

Introducere

Prezentare generală a produsului (TF230)

(Fig. 1)

1. Motor
2. Capacenterucitcu dinti
3. Roata de sustinere
4. Capac curea
   5.Cujite cu dinti
5. Barà de prindere
6. Maner
7. Manetã pentru schimbarea vitezelor
8. Bara de protectie
9. Controlul ambreiajului

10. Intrerupator de pornography/oprise

11. Control acceleration

12. Capac superior
13. Capac pentru cablu
14. Suport cutit cu dinti (secundar)
15. Suport cutit cu dinti (principal)
16. Consola capac pentru diniti
17. Imbinare conector
18. Geantă pentru scule
19. Geantă pentru把这些
20. Geantā pentru把这些数（numai pentru cuțite cu dinţi）
21. Protectie cuitit

Prezentare generală a produsului (TF338)

(Fig. 2)

1. Motor
2. Capacently cuit cu diniti
3. Capac pentru cablu
4. Capac curea
   5.Cutite cu dinti
5. Barà de prindere
6. Maner
7. Manetae pruruchimbarea vitezelor
8. Bara de protectie
9. Controlul ambreiajului
10. Control acceleration
11. Intrerupator de pornography/oprine
12. Capac superior
13. Suport cutit cu dinti (secundar)
14. Suport cuit cu dini (principal)
15. Imbinare conector
16. Consola capac pentru diniti
17. Set de roti
18. Geantã pentru把这些
19. Geanta pentrupiese (numai pentrucutitecu diniti)
20. Geantã pentru scule

Simbolurile de pe produs

(Fig. 3) AVERTISMENT: Actionati cu grija si utilizati corect produsul. Acest produs poate caza vătamari corporale grave sau decesul operatorului sau al altero persone.
(Fig. 4) Citi ci atentie manualul operatorului si asigurati-va ca intelegeti instructiunile inainte deutilizare.
(Fig. 5) Utilizati protectia de auz si ochelarii de protectie aprobati.
(Fig. 6) Acest produs este in conformitate cu directivele CE aplicabile.
(Fig. 7) Rapid.
(Fig. 8) Lent.
(Fig. 9) Opri ti motorul si scoatei cabul de alimentare a aprinderii inainte de a efectua lucrari de intreinere sau reparati.
(Fig. 10) Avertisment: Piese rotative. Feri i mainile si picioarele.
(Fig. 11) Păstrați distanța!

(Fig. 12) Punct mort.
(Fig. 13) Treapta marsarier.
(Fig. 14) Deplasare rapidă inainte.
(Fig. 15) Deplasare lenta inainte.

Nota: Alte symboluri/autocolante de pe produs se refera la cerintele de certificare pentru alte zone commerciale.

Placuta de identificare

Siguranta

Definiti privind siguranta

Avertimentele, atentionarile sì notele suntutilize pentru a desemna pàrì foarte importante din manual.

AVERTISMENT: Se utilizesza dacă există risc de vătamare sau de deces pentru operator sau pentru trecători, in cazul in care instrucțunile din manual nu sunt respectate.

ATENTIE: Se utilizesazá dacá existú un risc de deterioraré a produsului, a altero materiale sau a zonelor invecinate, dacá instruetiunile din manual nu sunt respectate.

Note: Se utilizeazeã pentru a furniza mai multe informații care sunt necessare intr-o situatie data.

Instruţiuni generale de siguranta

AVERTISMENT: Inainte de a utiliza produsul, ciiti si intelegi instruclunile de averizare de mai jos.

• Inainte de utiliser, cititi toate instructiunile din acest manual al operatorului si de pe produs. Asigurati-va ca intelegei si respectati instructiunile.
• Daca aveti probleme sau intrebari privind produsul, adresati-va distribuitorului Husqvarna, pentru informatii supplimentare.
• Operatorul este responsabil pentru orice situatiiesigure sau riscuri la care sunt expusi oamenii si obiectele.
• In timpul functionarii, acest produs produce un camp electromagnetic. In anumite conditi, acest camp poate interfera cu implanturile medicale active sau pasive. Pentru a scadea riscul de afeciuni care pot conduc la vatakare sau la deces, recomandam personelor cu implanturi medicale sa consulte medicul si producatorul implantului medical inante de a utilizesa produsul.
• Ne rezervam dreptul de a modifica specificaile si designurile fara notificare prealabilita, in vederea implementarii de imbunatatairi. Retineti ca informatiile din acest manual nu pot constitui o bazao pentru niciun fel de actiene in justitie. Pentru reparati, utilizes numai piese originale. Garantia este nevalida dacau nu se utilizeazao piese originale.

Instruţiuni de siguranta pentru UTILIZARE

AVERTISMENT: Inainte de a utilizes produsul, ciiti si intelegei instructiunile de averizare de mai jos.

Utilizi produsul numai in scopul pentru care este conceput, pentru aratul solului. Nuutilizi produsul pentru alte sarcini. Acest lucru poate fi periculos sau poate provoca daune materiale.
- Invatati sāutilizati in siguranta produsul si functiile acestuia si cum sā opriti rapid produsul. Invatati, de asemenea, continutul etichetelor de avertizare.
- Nu operati niciodata produsul inainte ca zona de lucru sa fi fost eliberata s inainte sa asigura i stabilitate a picioarelor. Fiti atent la obstacole care se pot deplasa neasteptat. Procedati cu mare atentie cand lucrai pe terenuri in panta.
- Permitei utilizes area produsului numai de adulji familiarizati cu produsul.
- Nu permitei niciodata copilor sa ultor personene neinstruite in operarea produsului sa il utilizeze sue sa il depaneze. Este posibil ca reglementarile locale sa limiteze varsta utilizatorilor.
- Nu permitei personelor neautorizate sa se apropie. Copii, animalele, privitorii si personeile care va ajuttrebuie sa se afle in afara zonei de siguranta de 20 m. Opriti imediat produsul daca se apropie cineva.
- Nu utilizati niciodata produsul dacă sunteti obosit, dacă ați consumat alcool sau dacă luși alte medicamente care va pot afecta vederea, discernamþntul sau coordonarea.
- Procedati cu deosebita atentie pe sol tare.
- Produsul are tendinfa de a fi mult mai putin stabil pe teren cultivat.
- Nu utilizati niciodata produsul cand sunteti descult. Puratai intotdeauna pantofi sau cizme de protectie, de preferat cu varfuri de otel. Nu puratai niciodata haine largi, bijuterii sau articole similare, care pot sa fie prinse in piesele in miscare. Utilizati protectie auz, pentru a minimiza riscul de afectare a auzului.
- Nu utilizathi niciodata produsul propriu-zis pentru a transporte personane.
- Conformitatea cu condiţile de operare, service Şi reparatiţii specificate de produçator Şi respectarea strictă a acestora constituţie, de asemenea, elemente esentiale ale domeniului de/utilizare.
- Opriti motorul atunci cänd produsul nu este in uz.
Candutilizati produsul,mergeti,nu alergati.
Procedati cu mare atentie cand trageti produsul in directia dvs. Sau cand schimbati direccta de rotatie.
- Păstrati fata de lamele care se rotesc o distanta de siguranta data de lungimea coloanei de directie. Feriti-vă mainile si picioarele de cuitele rotative.
- Motorul Şi sistemasul de esapament ating temperaturi inalte in timpul functiəri. Pericol de vatamari corporale prin arsură, in caz de atingere.

• Utiliza ti produsul numai ziua tau in locuri bine illuminate.
• Nu utilizati produsul pe pante cu inclinație mai mare de 20^ .
  Lucrati perpendicular pe panta, nu paralel cu aceasta.
• Nu modificazioni sub nizio formà designul original al produsului, fara aprobarea producătorului. Utilizati intotdeauna piesele de schimb originale. Modificarile si/sau accesorile neaprobate pot conducze la vătamari corporale grave sau la decesul utilizatorului sau altero persone. Garantiția este nevalidă dacă nu se utilizează piese originale.
• Opriţi imediat motorul în urmátoarele situataii: Vibratiţii si/sau zgomote excessive, blocaje mecanice care impiedica rotirea motorului, dificultăla la cuplarea sau decuplarea ambreiajului, o coliziune cu un obiect strainbau deteriorareca cablului de oprire a motorului.
• In cazul tãierii cablului de oprire a motorului, folosiţi comanda demarorului pentru a opri motorului. Lăsătiutilajul să se răceasca. Deconnectăti pipa bujiei de la bujie. Asigurați-vă ca produsul nu este deteriorarat. Dacă produsul este deteriorarat, pentru reparății luși legătura cu un atelier de service aprobat.
  Lucrai intotdeauna cu atenie si folosi-va gandirea. Evatai toate situatiile pe care le considerati ca va depasesc capacitatea de reactie. Daca va simiti in continuare nesigur in legatura cu procedurile de operare dupa citrea acestor instrutiuni, trebuie sa consultatu un expert inainte de a continua. Contacta un atelier de service autorizat.
• Nu modificati echipamentul de siguranta. Verificati cu regularitate, pentru a va asigura ca functioneaza corespunzator.
• Asamblarea inadecvata a acestui motocultivator rotativ ar putea provoca vatamari corporale grave. Asigurati-va ca respectati cu atentie toate instruciunile.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Inainte de a utilizes produsul, ciiti si intelegeti instruclunile de averizare de mai jos.

• Benzina este extrem de inflamabilă. Procedati cu atentieși realimentati in medii exteriorare. Focal, flacăra deschisași fumatul sunt interzise.
  Tineni cont de pericolul de incendiu, deexplozie si de inhalare de gaze. Daca varsaeti combustibil pe dvs. Sau pe imbracaminte, schimbai-va imbracaminteea.
• Motorul emite monoxid de carbon, care este un gaz otravitor incolor. Nu utiliziati aparatul in spatii inchise.

Instruţiuni de siguranta pentru intreținere

AVERTISMENT: Inainte de a utilizes produsul, ciiti si intelegeti instruclunile de averizare de mai jos.

• Opriti intotdeauna motorul inainte de a efectua reparati, de a curata, de a efectua activati de intreinere sau cand schimbati uneltele la produs. Nu efectuati niciodata reglaje cand produsul funzioneaza.
• Executarea periodica a operatiilor de他们在这里，应该要进行一些必要的准备。

• Purataşi manusi de proteciie foarte rezistente la schimbarea uneltelor produsului.

• Schimbaţi cutitul rotativ in seturi complete, pentru a-i păstra echilibrul. Utilizati intotdeauna piesele de schimb originale.
  Verificati ca suruburile si piulitele sa fie bine stranse.

• Nu utilizati niciodata un produs care are un amortizor de zgomot defect. Contactati un atelier de service autorizat.
• Pentru siguranta dvs., nu modificati caricacteristicile produsului. Nu schimbati setarile de turatie motor si nu rulati motorul la turatie maxima.
  Utilizati intotdeauna piesele de schimb originale.
• Atunci candid intervalul de service al acestui produs a fost epuizat si produsul nu se mai foloseste, acesta trebuie returnat la distribuitor sau la o statie corespunzatoare pentru reciclare.
• Avei grijä sa nu taiati caburile/firele si sa nu zgariati vopseaua utilajului cand taiati marginile cutiei.

Asamblarea

Introducere

AVERTISMENT: Citi ci intelegi capitolul referitor la siguranta inainte de asamblarea produsului.

Pentru a asambla cuitele cu dinti (TF230)

• Consulta ilustrata, pentru o prezentare generală a bolurilor, süruburilor, piulitelor si saibelor NEEDARAPIE,专门为 asamblarea cuitelor cu dini. (Fig. 16)
• Respectati instruţiunile din ilustrătiile de mai jos.

Note: Ilustraţile prezintă numai asamblarea cuțitelor cu dinţi de pe partea dreaptă. Aceleasi instrukturi sunt aplicabileși pe partea stângă. Asigurati-va că marginile ascuţite sunt orientate în aceeaşi directie la cuțitele cu dinţi de pe partea stângă, respectiv dreaptă.

(Fig. 17)

(Fig. 18)

(Fig. 19)

(Fig. 20)

(Fig. 21)

(Fig. 22)

Pentru a asambla cuitele cu dinti (TF338)

• Consulta ilustratia, pentru o prezentare generală a bolurilor, suruburilor, piulitelor si saibelor necessitiesa pentru asamblarea cuitelor cu dini. (Fig. 23)
• Respectati instruţiunile din ilustrățile de mai jos.

Note: Ilustraile prezinta numai asamblarea cuitelor cu dini de pe partea dreaptă. Aceleasi instruciuni sunt aplicabile si pe partea stangă. Asigurată va ca marginile ascuite sunt orientate in aceeaşi directie la cuitele cu dini de pe partea stangă, respectiv dreaptă.

(Fig. 24)

(Fig. 25)

(Fig. 26)

(Fig. 27)

(Fig. 28)

(Fig. 29)

Pentru a asambla produsul

1. Instalati racordul de conexiune.

a) Pentru TF230: (Fig. 30)
b) Pentru TF338: (Fig. 31)

1. Pentru TF230, instalati roata de suscinere. (Fig. 32)
   3.Instalati baradeprindere.

a) Pentru TF230: (Fig. 33)
b) Pentru TF338: (Fig. 34)

4.Instalati帽子erul.(Fig.35)
5. Reglati inaltimea manerului si strangeti butoanele rotative. (Fig. 36)
6. Rotigi controlul ambreiajului in partea corectă. Atasati bolțul. (Fig. 37)

1. Montati capacul cablului.

a) Montatc caburile in mod corect.
b) Montati suportul de cauciuc. (Fig. 38)
c) Montati capacul de cablu si strangeti surubul. (Fig. 39)

1. Montaçcapacul pentru dini (TF230).

ATENTIE: Installati cele 4 bolturi si piulite inainte de a le strange complet.

1. Montaji capacul pentru dinigi (TF338):

a) (Fig. 43)
b) (Fig. 44)

c) (Fig. 45)

1. Instalati maneta pentru schimbarea vitezeler. (Fig. 46)

2. După asamblare, strângeti din nou toate bolțurile si piulitele.

ATENTIE: Nu demontaţi produsul. Adresati-va unui distribuitor de service autorizat pentru operatația respectiva.

Functionarea

Introducere

AVERTISMENT: Citi ci intelegeti capitolul referitor la siguranta inainte deutilizarea produsului.

Ce trebuie făcut înaite de a utilizes produsul

• Effectuanti o inspecţie a suprafetei de lucru. Indepartaşi toate obiectele nefixate care pot fi aruncate din produs și care pot cauza vătamari corporale grave operatorului Sau altor persone. Aceste obiecte includ pietre, sticlă sau fire de otel.
• Verificazioni nivenul ulieiului de motor si completatci cu ulei de motor, dacă este necessar.
• Verificazioni nivenul de ulei de la cutia de viteze si completati cu ulei, dacā este necessar.
• Verificazioni nivelul combustibilului si completi, dacà este necessar.
• Effectuţi o inspections globă a produsului.

a) Inlocuiti componentele uzate sau deteriorate.
b) Verificazioni dacà exista scurgeri de combustibil..
c) Asigurati-va cãtoate aparatoarele si capacele sunt correct instalate.
d) Verificati toate piulitele s suruburile.
e) Asigurati-va că firele electrice nu sunt deteriorate.

Pentru TF338: Aplicati ulei pe filtrul de aer.

Alimentarea cu carburant

ATENTIE: Nu utiliziţi benzina cu o cifră octanica mai mică de 90 RON (87 AKI). Aceasta poate deteriorora produsul.

1. Opriţi motorul si lasăti produsul să se răceasca.
2. Amplasapi produsul intr-o zona cu un flux de aer adecvat.
3. Umpleti rezervorul de carburant.

ATENTIE: Verificazioni sα nu essere prea mult carburant in rezervorul de carburant. Carburantul se dilata atunci cand se incalze ste.

1. Strangeti cu atenie capacul rezervorului de carburant, pentru a preveni pericolul de incendiu.

2. Cura tati produsul sizona din jurul acestua de carburantul varsat.

3. Indepartati produsul la cel putin 3 m/10 ft de zona de realimentare cu combustibil si de sursa de combustibil, inainte de a porni motorul.

Pornirea produsului

1. Deschideti robinetul pentru combustibil. (Fig. 47)
2. Deschideti socul de la actionarea socului. (Fig. 48)
3. Trececi maneta pentru schimbarea vitezelor in poziţia treptei neutre. (Fig. 49)
4. Aplicati acceleratie maxima de la controlul acceleratiei. (Fig. 50)
5. Trecei intrerupatorul de pornire/oprire in poziia ON (PORNIT). (Fig. 51)
6. Trageti de manerul snurului de pornography.

AVERTISMENT: La pornirea produsului, asigura-i-va ca in zona de siguranja de 20 m nu se afla nicio persona si niciun animal.

1. La pornirea produsului, setati actionare socului la poziţia clapetei de soc. (Fig. 52)

Pentru deplasarea inainte a produsului

1. Folosi ti maneta pentru schimbarea vitezelor, pentru a selecta viteza de deplasare. Poziţia 1 corespunde unei viteze reduse, iar poziţia 2 corespunde unei viteze mari. (Fig. 53)
2. Impingeti in jos dispositivul de blocare a acceleratiei de pe maner.
3. Impingeti levierul ambrieajului (A) in direcţia manerului, pentru a determina cuțitele cu dinţi să seroteasca. (Fig. 54)
4. Eliberati levierul ambreiajului (B), pentru a determina oprirea cutitelor cu dini.

Pentru deplasarea inapoia a produsului

AVERTISMENT: Inainte de a deplasa produsul in marsarier, trebuie sa eliberati levierul ambrieajului, pentru a prevenivatamarile corporale.

1. Asigurat-vá că nu există niciun obstacole în spatele produsului.

2. Eliberati帽子用暖

3. Reduceti turatia motorului.

4. Treceşi maneta pentru schimbarea vitezelor in poziţia treptei de deplasare in marşarier. (Fig. 55)
5. Impingeti in jos dispositivul de blocare a acceleratiei de pe maner.
6. Impingeti levierul ambrieajului (A) in direcţia manerului, pentru a determinina cuțitele cu dinţi sa seroteasca. (Fig. 54)
7. Eliberati levierul ambreiajului (B), pentru a determinata oprirca cutitelor cu dini.

Oprirea produsului

1. Eliberati帽子用的 ambreiajului. (Fig. 56)
2. Trececi maneta pentru schimbarea vitezelor in poziţia N. (Fig. 57)
3. Seta t controlul acceleratiei in poziia MIN. (Fig. 58)
4. Setaţi intrerupătorul de pornire/oprire a motorului in poziţia OFF (OPRIT). (Fig. 59)
5. Inchidei robinetul de combustibil. (Fig. 60)

Pentru deplasarea produsului pe rotile de sustinere (TF230)

1. Opriti motorul. Consultati Oprirea produsului la pagina 61.
2. Pliatirotile de sustinere in jos. (Fig. 61)
3. Amplasati帽子erein poziia inferioară.
4. Ridicati cuitele de la sol cu ajutorul manerelor. (Fig. 62)

Pentru deplasarea produsului cu ajutorul setului de roti

1. Opriti motorul. Consultati Oprirea produsului la pagina 61.
2. Inlocuiti cutitele cu dinti pentru roti. (Fig. 63)
3. Ridicati bar de prindere de la sol cu ajutorul manerului. (Fig. 64)

Intretinerea

Introducere

AVERTISMENT: Citiigi intelegi capitolul privind siguranla inainte de a efectua operati di intreinere asupra produsului.

Program de intretinere

• Curatai la intervale mai regulate, dacă produsul este Utilizat in medii cu mult graf.
  **Intretinerea este necessitiesa numai dacă survin probleme de operare. Adresaşi-vă unui distribuitor de service autorizat.

Intreținerea	Intreține- re zilnică înante de utiliza- re	Interval de intreținere în ore
		La 20 de ore sau lunar	La 50 de ore sau la 3 luni	La 100 de ore sau la 6 luni	La 300 de ore sau 1 da- tă pe an
Curățați produsul. X
Verificați dacă toateșuruburileși piulițele sunt strânse bi- neși nu sunt deteriorate.	X
Curățați filtrul de aer. Înlocuiți dacă este necesar.	X		X*		X**
Effectuți o verificare a nivalul uleiului de motor. X
Verificați nivalul uleiului din cutia de viteze. Umareți cu ulei, dacă este necesar.	X
Asigurati-vă că nu există pierderi de combustibil, de ulei de motorși de lubrifiant.	X
Verificați nivalul de combustibil. Umareți cu combustibil, dacă este necesar.	X
Dacă produsul prezintă vibrații excessive, verificați pentru a determinina cauze.	X
Înlocuiți uleiulși lubriciantul motoruluiși cutiei de viteze.		X		X
Curățați filtrul de carburant și zona din jurul filtrului de carburant.				X X**
Curățați bujia și pipa bujiei. X
Înlocuiți bujia. X
Verificați și reglați jocul supapelor motorului.					X**
Curățați camera de ardere. X**
Verificați circuitul de combustibil. X**

Curățarea filtrului de aer din spumă

ATENTIE: Nu folosi zi aer comprimat pentru a curata filtrul de aer din spuma, deoarece se pot produce deteriorar.

1. Scoatei filtrul de aer din spumă. (Fig. 65)
2. Examinati filtrul de aer din spumă. Curatai filtrul de aer din spumă cu apă calda si sâpun.

ATENTIE: Inlocui un filtru de aer din spumacare estedeteriorat sau nu poate fi cura at complet.

ATENTIE: Asigurači-vá că filtrul de aer din spumă este uscat inainte de a-l instalata.

Transportul Şi deposizarea

• Pentru transportul pe distanse mai scurte, consultati Pentru deplasarea produsului pe roile de susfinere (TF230) la pagina 61 Pentru deplasarea produsului cu ajutorul setului de roi la pagina 61.
• Lásatu produsul să se răceasca înante de a il depozita.
• Utilizati intotdeauna recipiente omologate pentru deposizarea 山 transportarea combustibilului.
• Mentineti produsul intr-o zona uscata si ferita de inghe.
• Asigurați-vă cà produsul nu prezintă scurgeri sau vapori. Scanteile sau flacările beschise, de exemplu

cele provenite de la dispositive sau boilere electrice, pot cauza un incendiu.

• Acoperiji produsul si fixati in siguranja produsul in timpul transportului, pentru a preveni daunele si accidentele. Utilizati un vehicul aprobat pentru a transporte produsul.
• Nu ridicati produsul.
• Procedati cu atentie cands deplasati produsul la bordul unui vehicul in vederea transportului saudi ridicati de acolo. Folosi i rampa aprobata.

Date tehnice

	TF230 TF338
Lățime de lucru, mm 750 950
Adâncime de lucru, mm 150-300 150-300
Motor WM168FB/P-2 WM170FB/P-2
Carburant Benzină Benzină
Capacitate rezervor de carburant, I	3,6	4,8
Capacitate rezervor de ulei, I	0,6	0,6
Cilindree, cm³	196 212
Putere maximã, kW/cp la rpm 3,45/4,7 la 3100 3,6/4,9 la 3	100
Viteze R, N, 2, 1 R, N, 2, 1
Capacitate ulei cutie de viteze, I 0,95 1,1
Greunate totalã, kg 86,5 106
Greunate netã, kg 66,5 93
Dimensiuni sachet, mm 845x480x780 860x490x860
Certificare CE, EAC CE, EAC

Declaratie de conformitate CE

Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel: [phone], declară pe propria raspundere că motocultivatoarele Husqvarna TF230, TF338 cu numerele de série 1447000096 (TF230), 1447000139 (TF338)și ulterioare (numărul de série consecutiv este in mod clar specificat textual pe placuța de identificare) respectă cerințele DIRECTIVELOR CONSILIULUI:

· din 17 mai 2006 „referitoare la utilaje" 2006/42/CE.
· din 15 décembre 2004 „referitoare la compatibilitatea electromagnetica" 2004/108/CE.

Au fost aplicate urmatoarele standarde armonizate: EN 709:1997, A4:2009.

Husqvarna 20141210

Claes Losdal, Director de Dezvoltare/Produse pentru grădina (reprzentant autorizat al Husqvarna AB Şi responsabil cu documentata tehnica)

Içindekiler

Giris 64

Bakim 69

Güvenlik. 65
