Marcă	Haier
Model	HW010CP1439N
Tip produs	Mașină de spălat cu încărcare frontală
Capacitate de spălare	10 kg
Dimensiuni (L x Î x A)	60 x 85 x 55 cm
Greutate netă	Aproximativ 70 kg
Alimentare electrică	220-240 V ~ 50 Hz, 10 A
Clasă energetică	E
Programe de spălare	Bumbac, Sinteză, Delicate, Rapid, Sport, Lână, Clătire, Centrifugare, Curățare tambur
Viteză maximă de centrifugare	1400 rpm
Funcții speciale	Plecare întârziată, Siguranță copii, Control spumă, Oprire cu cadă plină
Display	LED digital
Întreținere și curățare	Curățați sertarul pentru detergent, filtrul pompei și garnitura ușii în mod regulat
Siguranță	Siguranță copii, protecție împotriva scurgerilor, blocare ușă
Piese de schimb disponibile	Garnitură ușă, balama, închizătoare ușă, sertar detergent, curea
Reparabilitate	Indice de reparabilitate: 7,9 / 10
Zgomot spălare / centrifugare	56 dB / 75 dB

Întrebări frecvente - HW010CP1439N HAIER

Cum se instalează mașina de spălat Haier HW010CP1439N?

Așezați mașina pe un sol stabil și orizontal. Scoateți șuruburile de transport din spate. Conectați furtunurile de alimentare cu apă (presiune 0,05-1 MPa) și de evacuare. Conectați alimentarea de 220-240 V. Consultați manualul complet pentru scheme.

Ce fac dacă mașina nu pornește?

Verificați dacă ștecărul este conectat și dacă întrerupătorul nu a sărit. Asigurați-vă că ușa este bine închisă. Dacă ledul clipește, consultați tabelul cu coduri de eroare din manual.

Cum se curăță filtrul pompei?

Deconectați mașina. Deschideți trapa din dreapta jos. Puneți un vas sub filtru. Rotiți filtrul în sens invers acelor de ceas pentru a-l scoate. Curățați-l sub apă curentă și puneți-l la loc.

De ce vibrează puternic mașina în timpul centrifugării?

Asigurați-vă că șuruburile de transport au fost îndepărtate. Verificați dacă mașina este nivelată (reglați picioarele). Evitați suprasolicitarea tamburului. Repartizați uniform rufele.

Cum se utilizează plecarea întârziată?

Selectați programul, apoi apăsați tasta 'Plecare întârziată' pentru a alege întârzierea (1 până la 24 de ore). Apăsați 'Pornire/Pauză'. Mașina va porni la ora programată.

Ce fac dacă ușa nu se deschide după un ciclu?

Așteptați 2 minute după terminarea ciclului pentru ca încuietoarea să se deblocheze. Dacă este blocată, deconectați mașina și așteptați 30 de secunde. Utilizați cablul de deschidere de urgență (consultați manualul).

Cum se curăță sertarul pentru detergent?

Trageți sertarul până la opritor, apoi ridicați-l ușor pentru a-l scoate. Scoateți capacul compartimentului pentru detergent. Spălați sertarul cu apă caldă și o perie. Reasamblați totul.

Care este capacitatea maximă de rufe pentru un ciclu bumbac?

Pentru un ciclu bumbac la 60°C, nu depășiți 10 kg (încărcare maximă). Pentru țesături delicate, reduceți încărcarea la 4 kg.

Cum se activează siguranța copii?

Apăsați lung tasta 'Opțiuni' (sau 'Siguranță copii') timp de 3 secunde până când apare simbolul de blocare pe ecran. Dezactivați-o în același mod.

Unde găsesc piesele de schimb cum ar fi garnitura ușii?

Contactați serviciul pentru clienți Haier sau un dealer autorizat. Utilizați referința exactă a piesei (ex: garnitură ușă ref. 0020187). Consultați manualul pentru lista pieselor de schimb.

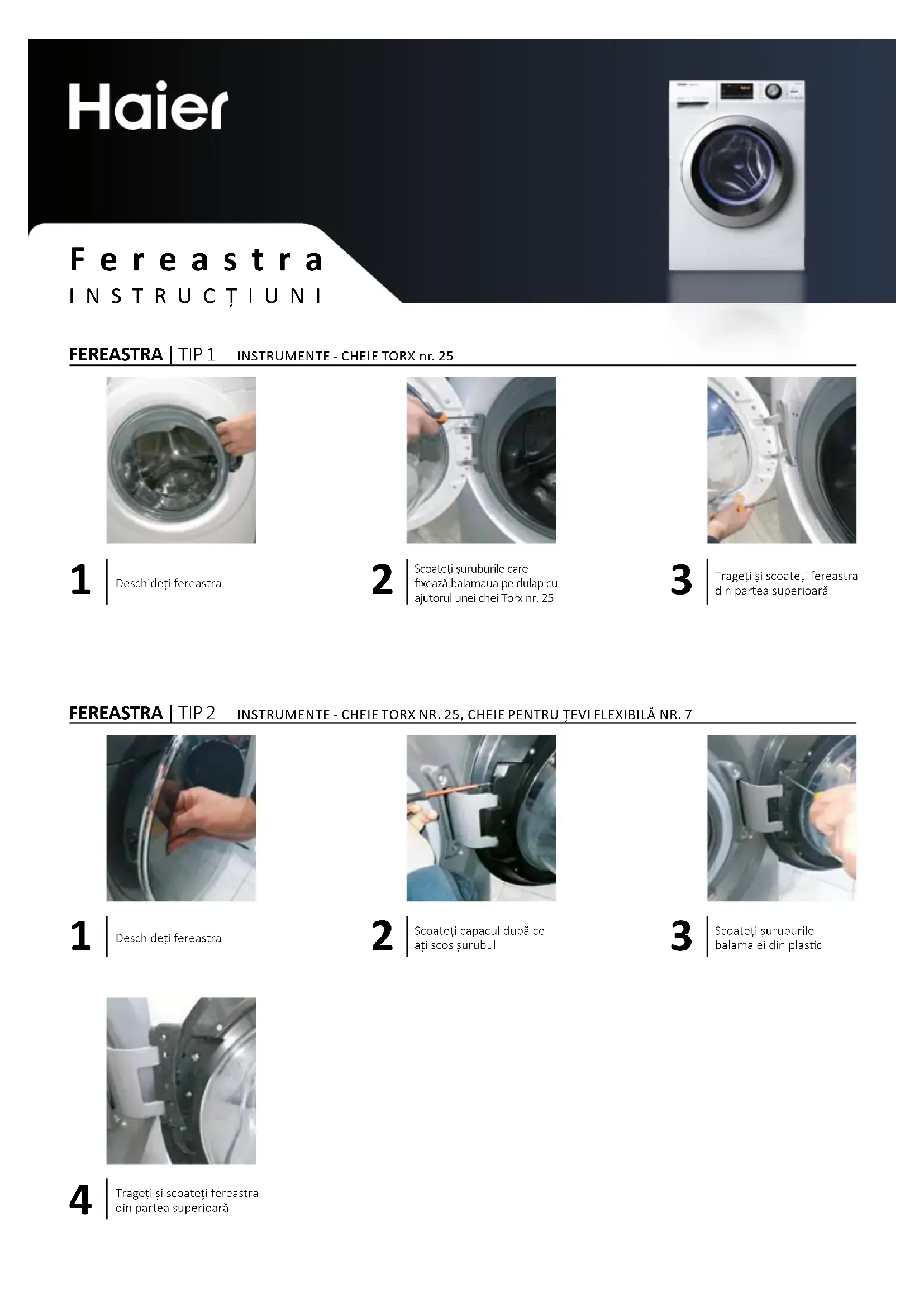

MANUAL DE UTILIZARE HW010CP1439N HAIER

2. Scoateți șuruburile care fixează balamaua pe dulap cu ajutorul unei chei Torx nr. 25.

3. Trageți și scoateți fereastra din partea superioară.

FEREASTRA | TIP 2 INSTRUMENTE - CHEIE TORX NR. 25, CHEIE PENTRU ȚEVI FLEXIBILĂ NR. 7

1. Deschideți fereastra.

2. Scoateți capacul după ce ați scos șurubul.

3. Scoateți șuruburile balamalei din plastic.

4. Trageți și scoateți fereastra din partea superioară.

Haier

B a l a m a

INSTRUCȚIUNI

BALAMA | TIP 1 INSTRUMENTE - CHEIE TORX NR. 25

1. Deschideți fereastra.

4. Scoateți toate șuruburile ferestrei.

2. Scoateți șuruburile care fixează balamaua pe dulap cu ajutorul unei chei pentru țevi nr. 25.

5. Separați cadrul de contra-cadru.

3. Trageți și scoateți fereastra în partea superioară.

6. Înlocuiți balamaua, având grijă să nu pierdeți bucșele.

BALAMA TIP 2. INSTRUMENTE: CHEIE TORX NR. 25, CHEIE PENTRU ȚEVI FLEXIBILĂ NR. 7

1. Deschideți fereastra.

4. Trageți și scoateți fereastra din partea superioară.

7. După ce ați scos cureaua, separați buza de garnitură pentru a permite accesul în interiorul produsului.

2. Scoateți capacul după ce ați scos șurubul.

5. Scoateți cuiul de siguranță.

Scoateți șuruburile externe ale balamalei.

3. Scoateți șuruburile balamalei din plastic.

6. Scoateți brațul.

9. Scoateți șuruburile din interiorul dulapului cu o cheie pentru țevi nr. 7. Scoateți balamaua.

SISTEMUL DE ÎNCHIDERE A UȘII TIP 1. INSTRUMENTE: ȘURUBELNIȚĂ ÎN CRUCE, CLEȘTE, ȘURUBELNIȚĂ CU CAP PLAT

1.

Deschideți fereastra.

Cu ajutorul cheii Torx, scoateți șuruburile de fixare ale sistemului de închidere a ușii și apăsați încuietoarea.

Folosiți șurubelnița cu cap plat pentru a ridica și a scoate clema externă.

Scoateți sistemul de închidere a ușii.

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului.

Deconectați cablajul; dacă există un conector, aveți grijă să nu inversați firele.

SISTEMUL DE ÎNCHIDERE A UȘII TIP 2. INSTRUMENTE: șurubelniță în cruce, clește, șurubelniță cu cap plat.

Deschideți fereastra.

Scoateți șuruburile care fixează încuietoarea ușii cu ajutorul unei chei Torx.

Scoateți sistemul de închidere a ușii

Folosiți șurubelnița cu cap plat pentru a ridica și a scoate clema externă

Demontați partea superioară și accesoriile

Scoateți protecția la apă

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului

Demontați dozatorul și masca

Înlocuiți sistemul de închidere a ușii având grijă la conectarea mecanică a dispozitivului de urgență și a conexiunilor electrice

GARNITURA UȘII INSTRUMENTE-CHEIE TORX, CLESTE, ȘURUBELNIȚĂ CU CAP PLAT, DOUĂ CHEI PENTRU ȚEVI NR.7 1

Deschideți fereastra

2

Folosiți o șurubelniță cu cap plat pentru a ridica și a scoate clema externă

3

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului

4

Scoateți clema de pe teavă folosind o șurubelniță cu cap plat

5

Scoateți garnitura

6

Poziționați garnitura nouă cu atenție la jgheaburile de montare

7

Introduceți clema pentru cabluri pe latura țevii

8

Strângeți clema pe țeavă folosind un instrument

Montați garnitura pedulap. Fixați clema externă și strângeți-o (dacă este necesar, folosiți cleștele).

SERTAR PENTRU DETERGENT

1

Deschideți sertarul pentru detergent.

2

Trageți ferm apucându-l cu ambele mâini.

3

Desprindeți masca sertarului pentru detergent, având grijă să nu rupeți cârligele.

UȘĂ DE ACCES | TIP 1 ORODJA - CHEIE TORX 25

1 Deschideți ușa.

2 Cu cheia de 25, scoateți șuruburile care fixează ghidajele pe dulap.
