Marca	Haier
Modello	HW010CP1439N
Tipo di prodotto	Lavatrice frontale
Capacità di lavaggio	10 kg
Dimensioni (L x A x P)	60 x 85 x 55 cm
Peso netto	Circa 70 kg
Alimentazione elettrica	220-240 V ~ 50 Hz, 10 A
Classe energetica	E
Programmi di lavaggio	Cotone, Sintetici, Delicati, Rapido, Sport, Lana, Risciacquo, Centrifuga, Pulizia tamburo
Velocità di centrifuga massima	1400 giri/min
Funzioni speciali	Partenza differita, Sicurezza bambini, Controllo schiuma, Arresto con vasca piena
Display	Display LED digitale
Manutenzione e pulizia	Pulire regolarmente il cassetto del detersivo, il filtro della pompa e la guarnizione dell'oblò
Sicurezza	Sicurezza bambini, protezione contro le perdite, blocco porta
Ricambi disponibili	Guarnizione oblò, cerniera, blocco porta, cassetto detersivo, cinghia
Riparabilità	Indice di riparabilità: 7,9 / 10
Rumore lavaggio / centrifuga	56 dB / 75 dB

Domande frequenti - HW010CP1439N HAIER

Come installare la lavatrice Haier HW010CP1439N?

Posizionare la macchina su un pavimento stabile e orizzontale. Rimuovere i bulloni di trasporto sul retro. Collegare i tubi di carico dell'acqua (pressione 0,05-1 MPa) e di scarico. Collegare l'alimentazione 220-240 V. Consultare il manuale completo per gli schemi.

Cosa fare se la macchina non si accende?

Verificare che la spina sia inserita e che l'interruttore automatico non sia scattato. Assicurarsi che la porta sia ben chiusa. Se la spia lampeggia, consultare la tabella dei codici di errore nel manuale.

Come pulire il filtro della pompa?

Scollegare la macchina. Aprire lo sportello in basso a destra. Posizionare una bacinella sotto il filtro. Ruotare il filtro in senso antiorario per rimuoverlo. Pulirlo sotto acqua corrente e rimetterlo a posto.

Perché la macchina vibra molto durante la centrifuga?

Assicurarsi che i bulloni di trasporto siano stati rimossi. Verificare che la macchina sia in bolla (regolare i piedini). Evitare di sovraccaricare il tamburo. Distribuire uniformemente il bucato.

Come utilizzare la partenza differita?

Selezionare il programma, quindi premere il tasto 'Partenza differita' per scegliere il ritardo (da 1 a 24 ore). Premere 'Avvio/Pausa'. La macchina si avvierà all'ora programmata.

Cosa fare se la porta non si apre dopo un ciclo?

Aspettare 2 minuti dopo la fine del ciclo per lo sblocco della serratura. Se bloccata, scollegare la macchina e attendere 30 secondi. Utilizzare il cavo di apertura di emergenza (vedere il manuale).

Come pulire il cassetto del detersivo?

Estrarre il cassetto fino all'arresto, quindi sollevarlo leggermente per rimuoverlo. Rimuovere il coperchio del vano detersivo. Lavare il cassetto con acqua tiepida e una spazzola. Rimontare il tutto.

Qual è la capacità massima di bucato per un ciclo cotone?

Per un ciclo cotone a 60°C, non superare 10 kg (carico massimo). Per i tessuti delicati, ridurre il carico a 4 kg.

Come attivare la sicurezza bambini?

Tenere premuto il tasto 'Opzioni' (o 'Sicurezza bambini') per 3 secondi fino a quando il simbolo di blocco appare sul display. Disattivarlo allo stesso modo.

Dove trovare i ricambi come la guarnizione dell'oblò?

Contattare il servizio clienti Haier o un rivenditore autorizzato. Utilizzare il codice esatto del ricambio (es. guarnizione oblò rif. 0020187). Consultare il manuale per l'elenco dei ricambi.

MANUALE UTENTE HW010CP1439N HAIER

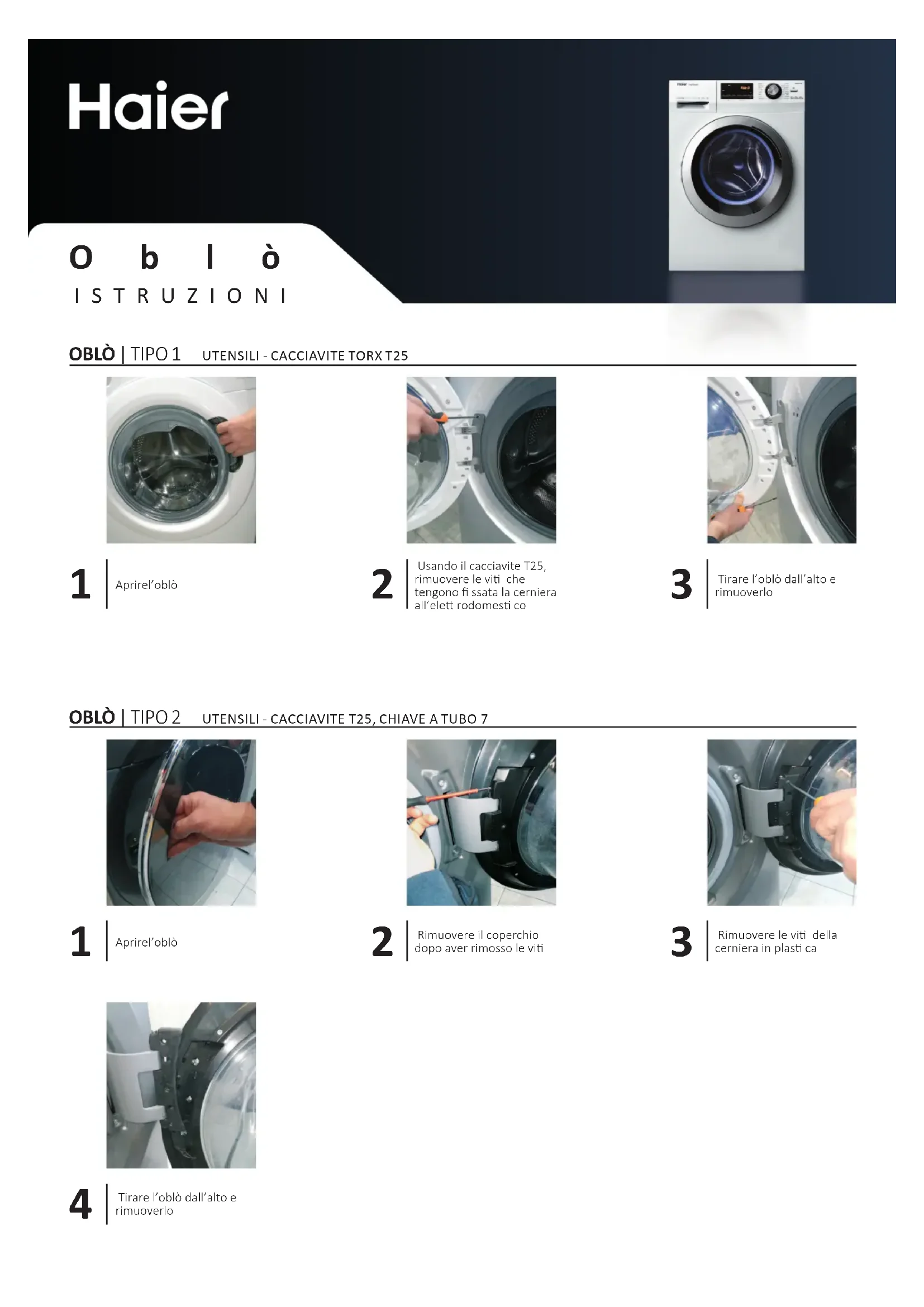

2 Usando il cacciavite 125, rimuovere le viti che tengono fissata la cerniera all'elettrodomestico.

3 Tirare l'oblo dall'alto e rimuoverlo.

OBLI TIPO 2 UTENSILI: CACCIAVITE T25, CHIAVE A TUBO 7.

1 Aprire l'oblo.

2 Rimuovere il coperchio dopo aver rimosso le viti.

3 Rimuovere le viti della cerniera in plastica.

4 Tirare l'oblo dall'alto e rimuoverlo.

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI: CACCIAVITE TORX T25

1

Aprire l'oblo.

4

Rimuovere tutte le viti dell'oblo.

2

Servendosi del cacciavite T25, rimuovere le viti che tengono fissata la cerniera all'elettrodomestico.

5

Separare la cornice dal controteaio.

3

Tirare l'oblo dall'alto per rimuoverlo.

6

Sostituire la cerniera, facendo attenzione a non perdere le boccole.

CERNIERA | TIPO 2 UTENSILI-CACCIAVITE TORX T25, CHIAVE A TUBO 7

1

Aprire l'oblo

4

Tirare l'oblo dall'esterno e rimuoverlo

7

Una volta rimossa la clip, staccare lo sportello alla guarnizione per poter accedere all'interno dell'apparecchio

2

Rimuovere il coperchio dopo aver rimosso le viti

5

Rimuovere il perno

8

Rimuovere le viti esterne alla cerniera

3

Rimuovere le viti della cerniera in plastica

6

Rimuovere la clip dello sportello

9

Rimuovere le viti all'interno

dell'elettrodomestico con la chiave a tubo 7. Rimuovere la cerniera

CHIUSURA DI SICUREZZA DELLO SPORTELLO

TIPO 1

UTENSILI: CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

Aprire l'oblo

4

Utilizzare il cacciavite Torx per rimuovere le viti che tengono fissata la chiusura di sicurezza dello sportello e premere sul suoermo.

2

Servirsi del cacciavite piatto per fare leva e rimuovere la fascetta esterna

5

Rimuovere la chiusura di sicurezza dello sportello

3

Una volta rimossa la fascetta, staccare lo sportello da guarnizione per poter accedere all'interno dell'apparecchio

6

Disconnettere il cablaggio; in caso di connettore faston, prestare attenzione a non invertire il cablaggio

CHIUSURA DI SICUREZZA DELLO SPORTELLO

TIPO 2

UTENSILI - CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

Aprire l'oblo

4

Utilizzare i cacciavite Torx per rimuovere le viti che tengono fissa la chiusura di sicurezza dello sportello

7

Rimuovere la chiusura di sicurezza dello sportello

2

Servirsi del cacciavite piatto per fare leva e rimuovere la fascetta esterna

5

Smontare il piano superiore e i profili

8

Rimuovere la protezione anti allagamento

3

Una volta rimossa la fascetta, staccare lo sportello dalla sua guarnizione per poter accedere all'interno dell'apparecchio

6

Smontare il dispenser e la cornice

9

Sostituire la chiusura di sicurezza dello sportello facendo attenzione al collegamento meccanico dell'apertura di sicurezza e ai connettori elettrici

GUARNIZIONE DELLO SPORTELLO UTENSILI: CACCIAVITE TORX, PINZA, CACCIAVITE PIATTO, DUE CHIAVI INGLESI 17

1

Aprire l'oblo

2

Servirsi del cacciavite piatto per fare leva e rimuovere la fascetta esterna

3

Una volta rimossa la fascetta, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

4

Servirsi del cacciavite piatto, rimuovere la fascetta sulla vasca

5

Rimuovere la guarnizione

6

Posizionare la nuova guarnizione, facendo attenzione agli incastri per il posizionamento

7

Inserire la fascetta sul lato della vasca

8

Stringere la fascetta sulla vasca utilizzando gli attrezzi

9

Posizionare la guarnizione sull'elettrodomestico. Fissare la fascetta esterna e stringerla (se necessario aiutarsi con la pinza)

CASSETTO DEL DETERSIVO

1

Aprire il cassetto del detersivo

2

Servendosi di due mani, estrarlo con fermezza

3

Sganciare la maschera dal cassetto del detersivo, facendo attenzione a non rompere i ganci

ISTRUZIONI

VETRO DELLA PORTA | TIPO 1 ATTREZZI - TORX 25 - CHIAVE

1 Aprire il vetro della porta
