Marca	Haier
Modelo	HW010CP1439N
Tipo de produto	Máquina de lavar frontal
Capacidade de lavagem	10 kg
Dimensões (L x A x P)	60 x 85 x 55 cm
Peso líquido	Aproximadamente 70 kg
Alimentação elétrica	220-240 V ~ 50 Hz, 10 A
Classe energética	E
Programas de lavagem	Algodão, Sintéticos, Delicados, Rápido, Desporto, Lã, Enxaguamento, Centrifugação, Limpeza do tambor
Velocidade de centrifugação máxima	1400 rpm
Funções especiais	Partida diferida, Segurança crianças, Controlo de espuma, Paragem com tambor cheio
Ecrã	LED digital
Manutenção e limpeza	Limpar a gaveta do detergente, o filtro da bomba e o vedante da porta regularmente
Segurança	Segurança crianças, proteção contra fugas, bloqueio da porta
Peças sobressalentes disponíveis	Vedante da porta, dobradiça, bloqueio da porta, gaveta do detergente, correia
Reparabilidade	Índice de reparabilidade: 7,9 / 10
Ruído de lavagem / centrifugação	56 dB / 75 dB

Perguntas frequentes - HW010CP1439N HAIER

Como instalar a máquina de lavar Haier HW010CP1439N?

Coloque a máquina num chão estável e horizontal. Remova os parafusos de transporte na parte traseira. Conecte as mangueiras de entrada de água (pressão 0,05-1 MPa) e de drenagem. Conecte a alimentação 220-240 V. Consulte o manual completo para os esquemas.

O que fazer se a máquina não ligar?

Verifique se a ficha está ligada e se o disjuntor não disparou. Certifique-se de que a porta está bem fechada. Se o indicador piscar, consulte a tabela de códigos de erro no manual.

Como limpar o filtro da bomba?

Desligue a máquina. Abra a tampa no canto inferior direito. Coloque um recipiente sob o filtro. Rode o filtro no sentido anti-horário para removê-lo. Limpe-o com água corrente e coloque-o de volta.

Por que a máquina vibra muito durante a centrifugação?

Certifique-se de que os parafusos de transporte foram removidos. Verifique se a máquina está nivelada (ajuste os pés). Evite sobrecarregar o tambor. Distribua a roupa uniformemente.

Como usar a partida diferida?

Selecione o seu programa, depois prima o botão 'Partida diferida' para escolher o atraso (1 a 24 horas). Prima 'Iniciar/Pausa'. A máquina iniciará à hora programada.

O que fazer se a porta não abrir após um ciclo?

Aguarde 2 minutos após o fim do ciclo para que o bloqueio se desbloqueie. Se estiver bloqueado, desligue a máquina e aguarde 30 segundos. Utilize o cabo de abertura de emergência (ver manual).

Como limpar a gaveta do detergente?

Puxe a gaveta até ao limite, depois levante-a ligeiramente para extraí-la. Remova a tampa do compartimento do detergente. Lave a gaveta com água morna e uma escova. Monte novamente tudo.

Qual é a capacidade máxima de roupa para um ciclo algodão?

Para um ciclo algodão a 60°C, não exceda 10 kg (carga máxima). Para tecidos delicados, reduza a carga para 4 kg.

Como ativar a segurança crianças?

Mantenha premida a tecla 'Opções' (ou 'Segurança crianças') durante 3 segundos até que o símbolo de bloqueio apareça no ecrã. Desative da mesma forma.

Onde encontrar as peças sobressalentes como o vedante da porta?

Contacte o serviço ao cliente Haier ou um revendedor autorizado. Utilize a referência exata da peça (ex: vedante da porta ref. 0020187). Consulte o manual para a lista de peças sobressalentes.

MANUAL DE UTILIZADOR HW010CP1439N HAIER

1 Abra a tampa do navegador

4 Trave a porta do navegador para o painel de controle

7 Com a alavanca do painel, ajuste o terminal para o painel de modo que a pessoa possa entrar no interior do produto

Remova o cabo do produto e remova a tampa

5 Remova o parafuso

8 Remova as molas, as arruelas e os parafusos do painel

3 Remova as molas do painel frontal

6 Remova o conector da haste

9 Aperte os parafusos no lugar com a chave de fenda. 7. Aperte o parafuso

Haier

Porta de segurança

INSTRUÇÕES

SEGURANÇA DA PORTA | TIPO 1 - FERRAMENTAS - CHAVE DE FENDA, CHAVE DE FENDA, CHAVE DE FENDA

1

Abra a porta do navegador

4

XpaouoovocmuaovkaeudtouO Torx,daepoe tic bidecstepeuoi tnc aodaaecnnpacknaueote tvnpin.

2

Xpouonoujote to eniteo katoaibiwc moxla yva aphipeote tov Ewtepiok oikipra

5

AopopeoTnV aaoaaleia nT npotac

3

Molc aepaei o apkyknpac, aouudefte to pteyio ano to papeuua wat e uptpeitee npaoon o eo eepke kau npovotoc

6

AotouovdeTnykawdwoan.2e nepintwn（Faston）,paoetwe wote va npv aoatapeyte Tnykawdwoan

AΦAΛEIA NOPTA2 TYI0Σ2 EPRAAEAIA-ΣTAYPOKATZABIΩ, AABIDA, EΠΙΕΟ KATZABI

1

AwoIgTeTn npToa Tou Nauvtipoiu

4

Xpnoiouovtcnxyavko kaiiditunou Torx, aphiote tc BiDEC oepewong tnc aofoiaic npotac

7

Apaepote Tnv aaoaaleia tnc npotac

2

Xpmaonnoote to enine do katoaibi wcoxyo yva aphipeote tov eotepko ophioktnpa

5

2 Retirar a tampa depois de remover o seu parafuso

3 Retirar os parafusos da dobradiça de plástico

4 Puxar a porta a partir de cima e retirá-la

Haier

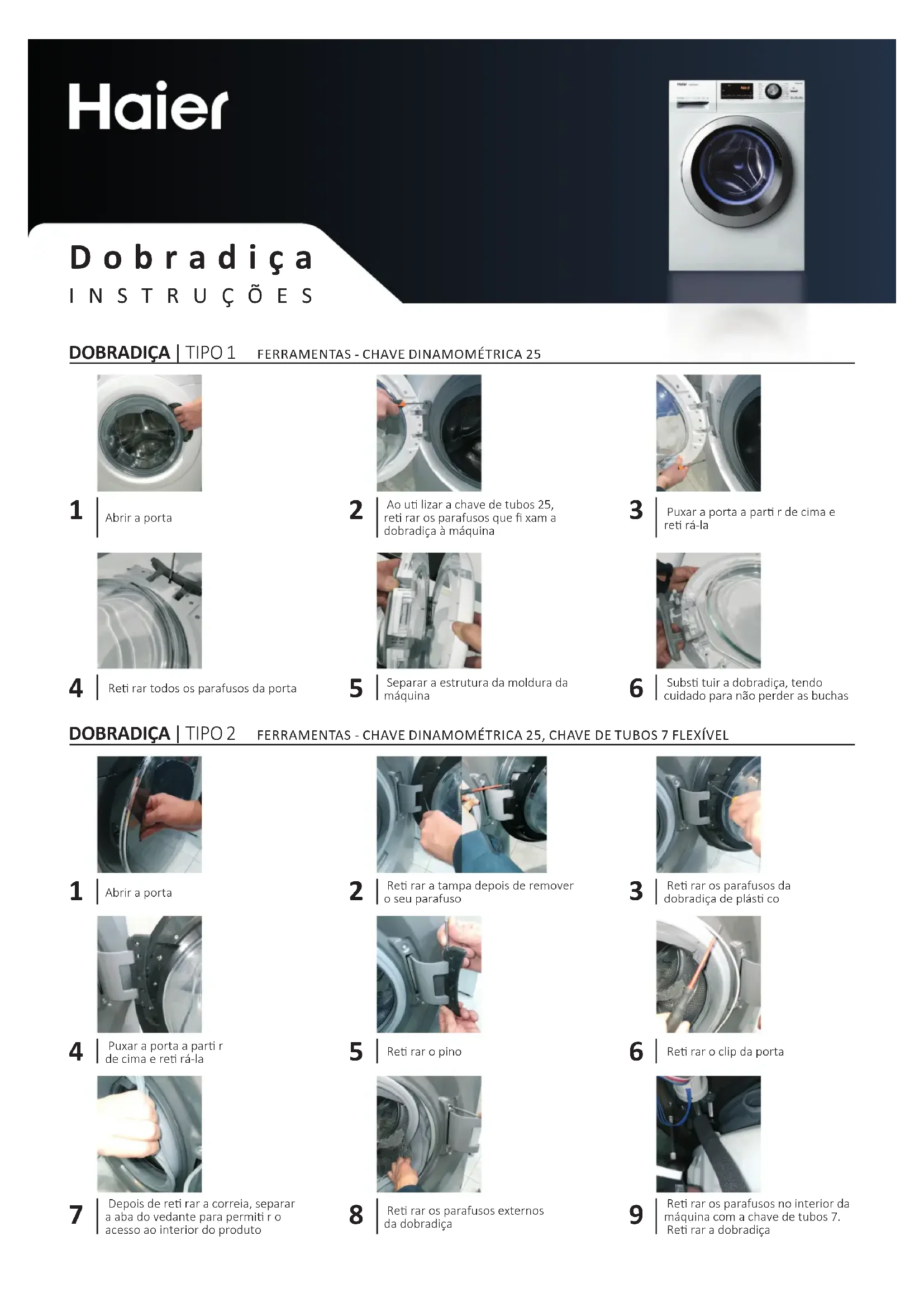

Dobrada

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

1 Abrir a porta

4 Retirar todos os parafusos da porta

2 Ao utilizar a chave de tubos 25, retirar os parafusos que fixam a dobradiça à máquina

5 Separar a estrutura da moldura da máquina

3 Puxar a porta a partir de cima e retirá-la

6 Substituir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

1 Abrir a porta

4 Puxar a porta a partir de cima e retirá-la

Depois de retirar a correia, separar a aba do vedante para permitir o acesso ao interior do produto

2 Retirar a tampa depois de remover o seu parafuso

5 Retirar o pino

8 Retirar os parafusos externos da dobradiça

3 Retirar os parafusos da dobradiça de plástico

6 Retirar o clipe da porta

9 Retirar os parafusos no interior da máquina com a chave de tubos 7. Retirar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS: CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

1 Abrir a porta

4 Ao utilizar a chave dinamométrica, retirar os parafusos de fixação do trinco da porta e pressionar a sua fivela.

2 Utilizar a chave de fendas de cabeça plana para pressionar e retirar o grampo externo

5 Retirar o trinco da porta

Depois de retirar o grampo, separar a aba do vedante para permitir o acesso ao interior do produto

6 Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCO DA PORTA | TIPO 2 FERRAMENTAS: CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

1 Abrir a porta

4 Ao utilizar a chave dinamométrica, retirar os parafusos de fixação do trinco da porta

2 Utilizar a chave de fendas de cabeça plana para pressionar e retirar o grampo externo

5 Desmontar o tempo de trabalho e as guarnições

Depois de retirar o grampo, separar a aba do vedante para permitir o acesso ao interior do produto

7 Retirar o trinco da porta

8 Retirar a proteção de água

6 Desmontar o dispensador e o bisel

9 Substituir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

VEDANTE DA PORTA FERRAMENTAS- CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA, DUAS CHAVES DE TUBOS 7

1

Abrir a porta

2

Utilizar a chave de fendas de cabeça plana para pressionar e retirar o grampo

3

Depois de retirar o grampo, separar a aba do vedante para permitir o acesso ao interior do produto

4

Ao utilizar a chave de fendas de cabeça plana, retirar o grampo no tubo

5

Retirar o vedante

6

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

7

Inserir o grampo da cablagem no lado do tubo

8

Apertar o grampo nivelado no tubo ao utilizar a ferramenta

9

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

GAVETA DE DETERGENTE

1

Abrir a gaveta de detergente

2

Ao utilizar as duas mãos, puxá-la firmemente

3

Desengatar a máscara da gaveta de detergente, tendo cuidado para não partir os ganchos
