MANUAL DE USUARIO HW010CP1439N HAIER

SPANISH ES INSTRUCCIONES DE REPARACION

FRENCH FR INSTRUCTIONS DE RÉPARATION

CROATIANHR | UPUTE ZA POPRAVAK

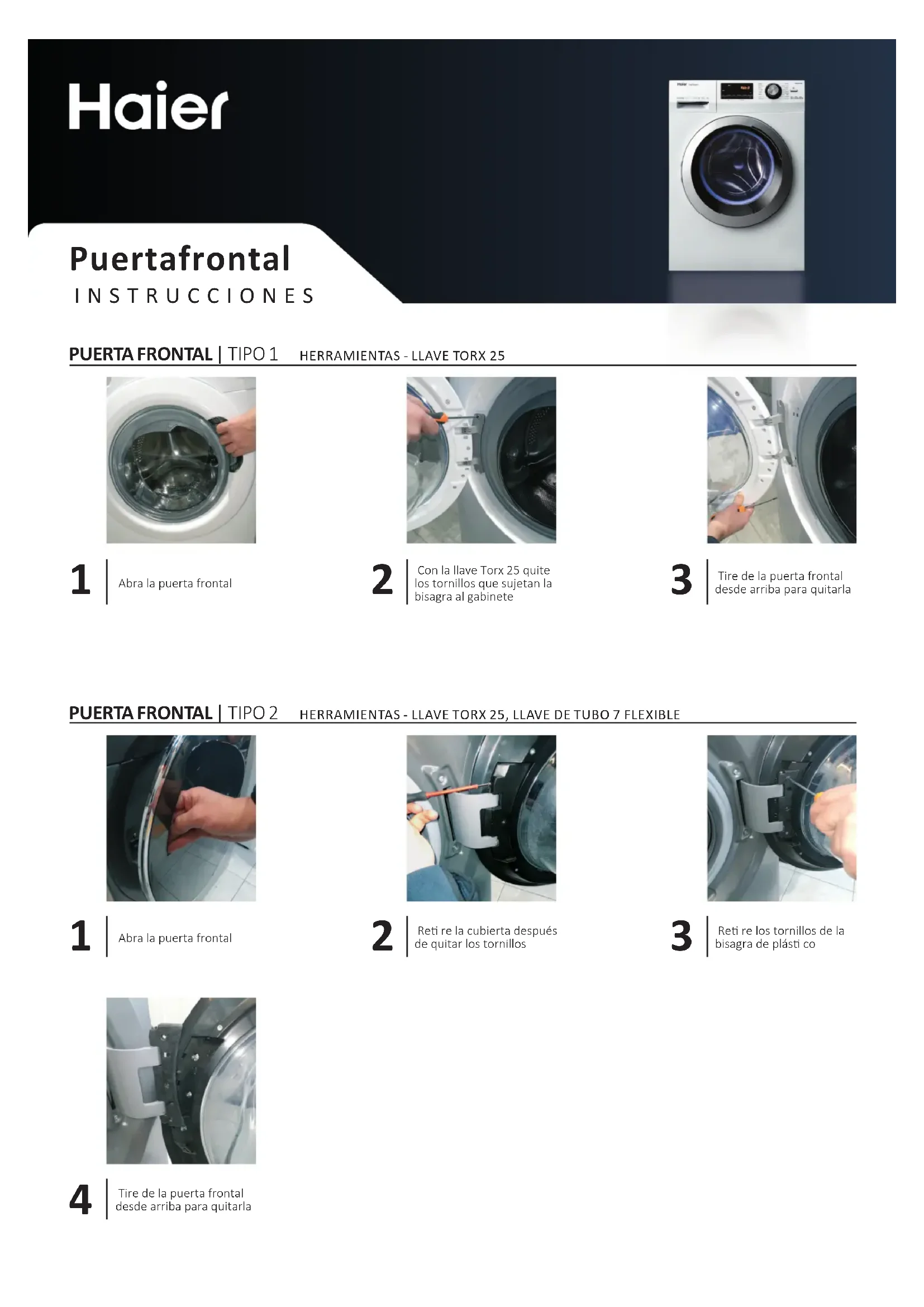

PUERTA FRONTAL | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

3 Tire de la puerta frontal.
desde arriba para quitarla

PUERTA FRONTAL | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

2 Retire la cubierta despues de quitar los tornillos

3 Retire los tornillos de la bisagra de plastico

4 Tire de la puerta frontal.
desde arriba para quitarla

Haier

Bisagra

INSTRUCCIONES

BISAGRA | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

4 Retire todos los tornillos de la puerta frontal

2 Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

5 Separe el basti dor principal del basti dor secundario

3 Tire de la puerta frontal desde
arriba para quitarla

6 Vuelca colocar la bisagra y tengacuidado de no perdier los cojinetes

BISAGRA | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

4 Tire de la puerta frontal desde arriba para quitarla

7 Despues de quitar la correa, despendra la cubierta del empaque a fi n de permittir el acceso al interior del producto

2 Retire la cubierta antes de quitar los tornillos
5 Retire el pasador

8 Retire los tornillos externos de la bisagra

3 Retire los tornillos de la bisagra de plastico

6 Retire el sujetador de la puerta

9 Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

Haier

Seguro de la puerta

INSTRUCCIONES

SEGURO DELA PUERTA | TIPO 1 HERRAMIENTAS - TORNILLO DE Cabeza DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1

Abra la puerta frontal

4

Con la llave Torx reti re los tornillos de sujecion del seguro de la puerta y presione elbroche.

2

Use el destornillador plano como palanca y retire la abrazadora externa

5

Retire el seguro de la puerta

3

Desprésés de quitar la abrazadora,
desprénda la cubierta del empaque a fi n de
permiti r el acceso al interior del producto

6

Desconecte el cableado, en caso de conexiones "faston", preste atencion y no invierte el cableado

SEGURO DE LA PUERTA | TIPO 2 HERRAMIENTAS-TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1

Abra la puerta frontal

4

Con la llave Torx reti re los tornillos de sujecion del seguro de la puerta

7

Retire el seguro de la puerta

2

Use el destornillador plano como palanca y retire la abrazadora externa

5

Desarme la encimera y los adornos

8

Retire la proteccion contra el agua

3

Després de quitar la abrazadora,
desprénda la cubierta del empaque a fi n de
permiti r el acceso al interior del producto

6

Desarme el dispensador y el bisel.

9

Vuelva a colocar el seguro de la puerta prestando atencion a la conexion mecancia de la aperture de emergencia y las conexiones electricas

EMPQAQUE DE LA PUERTA HERRAMIENTAS - LAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

1

Abra la puerta frontal

2

Use el destornillador
plano como palanca
y retire la abrazadora
externa

3

Después de quitar la abrazada, despendra la cubierta del empaque a fi n de permittir el acces al interior del producto

4

Con el destornillador
plano quite la abrazadora
en el tubo

5

Retire el empaque

6

Cologne el empaque nuevo prestando atencion a las muescas de positionalamento

7

Inserte la abrazada de alambre en el lado del tubo
Apriete la abrazadora hasta que quede al ras en el tubo usingo las herramrientas

Coloque le empaque en el gabinete. Sujete la abrezadora externa y apriétela (de ser necessitieso con la pinza)

9

CAJON DEL DETERGENTE

1

Abra el cajon del detergente

2

Con las dos manos ti re fi rmente del cajon

3

Desenganche la cubierta del cajon del detergente teniendo cuidado de no romper los ganchos
