Značka	Haier
Model	HW010CP1439N
Typ produktu	Přední pračka
Kapacita praní	10 kg
Rozměry (L x H x P)	60 x 85 x 55 cm
Hmotnost netto	Přibližně 70 kg
Elektrické napájení	220-240 V ~ 50 Hz, 10 A
Energetická třída	E
Prací programy	Bavlna, Syntetika, Jemné, Rychlý, Sport, Vlna, Máchaní, Odstřeďování, Čištění bubnu
Maximální rychlost odstřeďování	1400 ot/min
Speciální funkce	Odložený start, Dětská pojistka, Kontrola pěny, Zastavení s plnou nádrží
Displej	LED digitální
Údržba a čištění	Pravidelně čistěte zásuvku na prací prostředek, filtr pumpy a těsnění dveří.
Bezpečnost	Dětská pojistka, ochrana proti úniku, zámek dveří
Dostupné náhradní díly	Těsnění dveří, pant, zámek dveří, zásuvka na prací prostředek, řemen
Opravitelnost	Index opravitelnosti: 7,9 / 10
Hluk praní / odstřeďování	56 dB / 75 dB

Často kladené otázky - HW010CP1439N HAIER

Jak nainstalovat pračku Haier HW010CP1439N?

Umístěte pračku na stabilní a rovnou podlahu. Odstraňte přepravní šrouby zezadu. Připojte hadice přívodu vody (tlak 0,05-1 MPa) a odpadu. Připojte napájení 220-240 V. Podrobné schéma najdete v úplném návodu.

Co dělat, když se pračka nezapne?

Zkontrolujte, zda je zástrčka zapojená a zda nevypadl jistič. Ujistěte se, že jsou dveře správně zavřené. Pokud kontrolka bliká, zkontrolujte tabulku chybových kódů v návodu.

Jak vyčistit filtr pumpy?

Odpojte pračku. Otevřete dvířka vpravo dole. Umístěte nádobu pod filtr. Otáčejte filtrem proti směru hodinových ručiček a vyjměte jej. Vyčistěte jej pod tekoucí vodou a vraťte zpět.

Proč pračka při odstřeďování silně vibruje?

Ujistěte se, že jsou odstraněny přepravní šrouby. Zkontrolujte, zda je pračka vyrovnaná (seřiďte nožičky). Vyhněte se přetížení bubnu. Rozložte prádlo rovnoměrně.

Jak používat odložený start?

Vyberte program, poté stiskněte tlačítko 'Odložený start' pro nastavení zpoždění (1 až 24 hodin). Stiskněte 'Start/Pauza'. Pračka se spustí v nastavený čas.

Co dělat, když se po cyklu neotevřou dveře?

Počkejte 2 minuty po skončení cyklu, než se zámek odemkne. Pokud je zaseknutý, odpojte pračku a počkejte 30 sekund. Použijte nouzové otevírací lanko (viz návod).

Jak vyčistit zásuvku na prací prostředek?

Vytáhněte zásuvku až na doraz, poté ji mírně nadzvedněte a vyjměte. Odstraňte víko přihrádky na prací prostředek. Umyjte zásuvku vlažnou vodou kartáčem. Vše smontujte zpět.

Jaká je maximální kapacita prádla pro cyklus bavlna?

Pro cyklus bavlna na 60°C nepřekračujte 10 kg (maximální náplň). Pro jemné tkaniny snižte náplň na 4 kg.

Jak aktivovat dětskou pojistku?

Podržte tlačítko 'Možnosti' (nebo 'Dětská pojistka') po dobu 3 sekund, dokud se na displeji neobjeví symbol zámku. Deaktivujte stejným způsobem.

Kde najít náhradní díly, jako je těsnění dveří?

Kontaktujte zákaznický servis Haier nebo autorizovaného prodejce. Použijte přesné označení dílu (např. těsnění dveří ref. 0020187). Seznam náhradních dílů naleznete v návodu.

NÁVOD K OBSLUZE HW010CP1439N HAIER

2 Pomocí klíče Torx 25 vyšroubujte šrouby, které připevňují závěs ke skříni

3 Vytáhněte dveře z horní části a vyjměte je

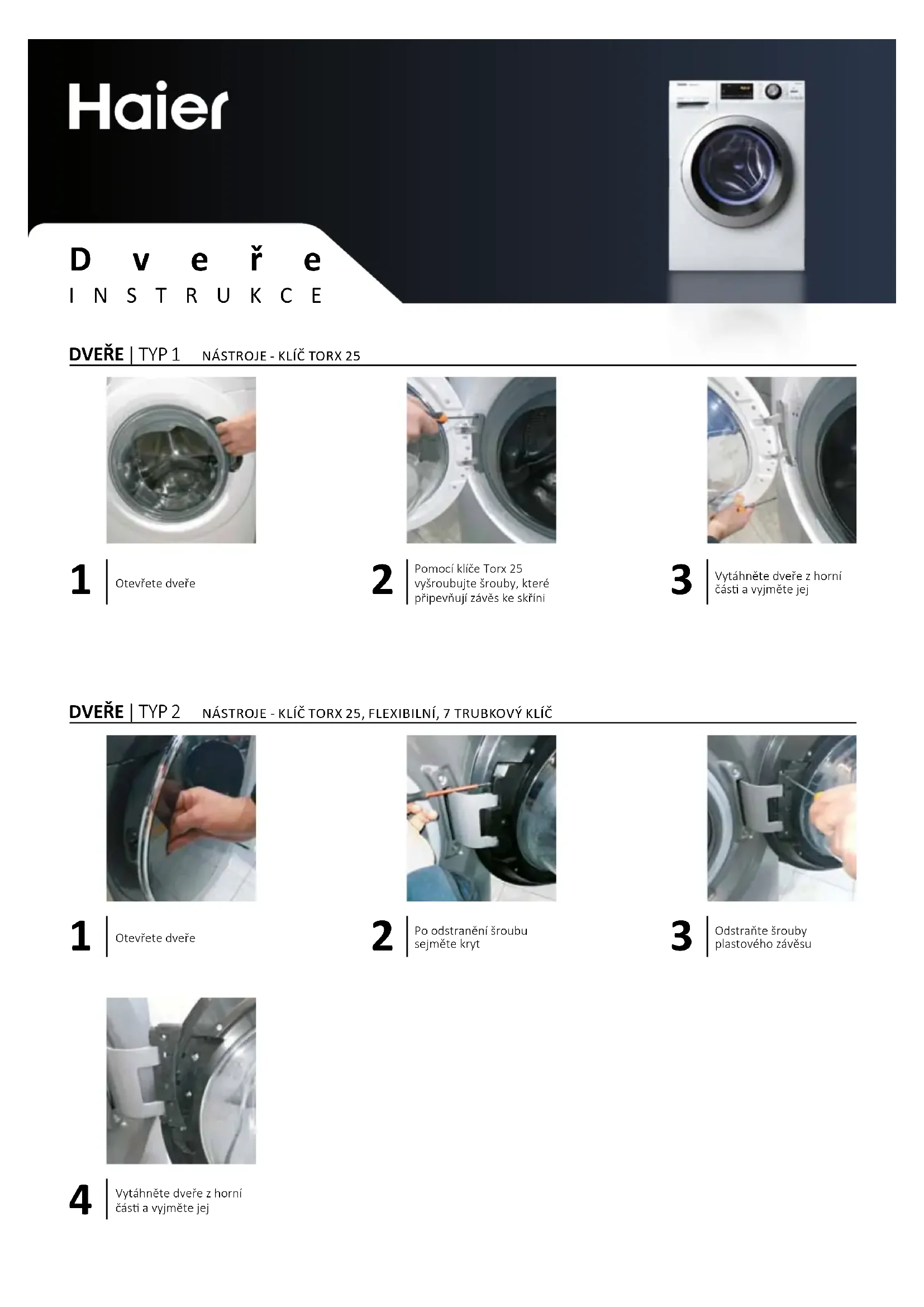

DVERE | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝCH KLÍČŮ

1 Otevřete dveře

3 Odstraňte šrouby plastového závěsu

4 Vytáhněte dveře z horní části a vyjměte je

ZÁVĚS | TYP 1 NÁSTROJE - KLÍČ TORX 25

1 Otevřete dveře

4 Odstraňte všechny šrouby ze dveří

2 Pomocí trubkového klíče 25 vyšroubujte šrouby, které připevňují závěs ke skříni

5 Oddělte rám od držáku

3 Vytáhněte dveře z horní části a vyjměte je

6 Vyměňte závěs, přičemž dejte pozor, abyste neztratili pouzdra

ZÁVĚS | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝCH KLÍČŮ

1 Otevřete dveře

4 Vytáhněte dveře z horní části a vyjměte je.

7 Po odstranění popruhů sejměte kryt z těsnění, abyste se dostali do výrobku.

8 Odstraňte vnější šrouby ze závěsů.

3 Odstraňte šrouby plastového závěsu.

9 Pomocí trubkového klíče 7 odstraňte šrouby uvnitř skříně. Odstraňte závěs.

Haier

Zámek dveří

INSTRUKCE

ZÁMEK DVEŘÍ | TYP 1 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLÍŠTĚ, PLOCHÝ ŠROUBOVÁK

1 Otevřete dveře.

4 Pomocí klíče Torx vyšroubujte upevňovací šrouby zámku dveří a stiskněte jeho přezku.

2 Použijte plochý šroubovák pro páku a vyjměte vnější svorku.

5 Odstraňte zámek dveří.

3 Po sejmutí svorky sejměte kryt z těsnění, abyste se dostali do výrobku.

6 V případě upevnění odpojte kabeláž, dávejte pozor, abyste kabeláž neobrátili.

ZÁMEK DVEŘÍ | TYP 2. NÁSTROJE: KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

1. Otevřete dveře.

4. Pomocí klíče Torx odstraňte upevňovací šrouby zámku dveří. 7. Odstraňte zámek dveří.

2. Použijte plochý šroubovák pro páku a vyjměte vnější svorku. 5. Rozeberte pracovní horní část a vnitřní části.

8. Vyměňte ochranu proti vodě.

3. Po sejmutí svorky sejměte kryt z těsnění, abyste se dostali do výrobku. 6. Rozeberte zásobník a kryt.

9. Vyměňte zámek dveří, přičemž dejte pozor na mechanické táhlo nouzového otevírání a elektrická připojení.

TĚSNĚNÍ DVEŘÍ. NÁSTROJE: KLÍČ TORX, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK, DVA 7 TRUBKOVÉ KLÍČE

1.

Otevřete dveře.

2.

Použijte plochý šroubovák pro páku a vyjměte vnější svorku.

3.

Po sejmutí svorky sejměte kryt z těsnění, abyste se dostali do výrobku.

4.

Pomocí plochého šroubováku odstraňte svorku na trubici

5

Odstraňte těsnění

6

Umístěte nové těsnění, přičemž dejte pozor na polohovací zářezy

7

Nasaďte svorku kabeláže na stranu trubky

8

Utáhněte svorku na trubce pomocí nástroje

9

Nasaďte těsnění na skříň. Upevněte vnější svorku a utáhněte ji (v případě potřeby s kleštěmi)

ZÁSUVKA NA ČISTICÍ PROSTŘEDEK

1

Otevřete zásuvku na čisticí prostředek

2

Oběma rukama ji pevně vytáhněte.

3

Vyhákněte těsnění masky ze zásuvky na čisticí prostředek, přičemž dejte pozor, abyste nezalomili háky.

Použijte plochý šroubovák pro páku a vyberte vnější svorku.

3

Po sejmutí svorky složte kryt z těsnění, abyste se dostali do výrobku.

4

Pomocí plochého šroubováku odstraňte svorku na trubici.

5

Odstraňte těsnění.

6
