MANUAL DE UTILIZARE BD2155LFNN Profilo
Indicii pentru reparatiie - Combinație aparat de răcire/congelare
Referitor la acest document. 453
1.1 Informati importante 453
1.1.1 Aplicabilitatea 453
1.2 Explicatia simbolurilor 453
1.2.1 Nivelurile de pericol 453
1.2.2 Simbolorile de pericol 453
1.2.3 Structura averismentelor 454
1.2.4 Simbolorile generale 454
Siguranta 455
2.1 Instrueti generale de siguranta 455
2.1.1 Toate aparatele electrocasnice 455
4.4 Inlocuirea balamalei din miloc a usii 464
4.4.1 Demontarea balamalei din milloc a usii 464
4.4.2 Montarea balamalei din miloc a usii 464
4.5 Inlocuirea balamalei de jos a usii 465
4.5.1 Demontarea balamalei de jos a uui 465
4.5.2 Montarea balamalei de jos a uui 465
4.6 Repositionarea raftului 466
4.6.1 Demontarea raftului 466
4.6.2 Montarea raftului 466
4.7 Repositionarea suportului pentru sticle 467
4.7.1 Demontarea suportului pentru sticle 467
4.7.2 Montarea suportului pentru sticle 467
4.8 Repositionarea raftului pursuant usa.. 468
4.8.1 Demontarea raftului pentru usa 468
4.8.2 Montarea raftului pentru uşă 468
4.9 Repositionarea containerului pentru alimente ingheata 469
4.9.1 Demontarea containerului pentru alimente ingheata 469
4.9.2 Montarea containerului pentru alimente inghetate 469
4.10 Repositionarea containerului 470
4.10.1 Demontarea containerului 470
4.10.2 Montarea containerului 470
4.11 Repositionarea containerului extensibil 471
4.11.1 Demontarea containerului extensibil 471
4.11.2 Montarea containerului extensibil 471
4.12 Inlocuirea spotului luminos LED 472
4.12.1 Demontarea spotului luminos LED 472
4.12.2 Montarea spotului luminos LED 472
4.13 Inlocuirea lampii LED de sus.. 473
4.13.1 Demontarea lampii LED 473
4.13.2 Montarea Iampii LED de sus 474
4.14 Inlocuirea lampii LED de pe bara laterala 475
4.14.1 Demontarea lampii LED de pe bara laterala 475
4.14.2 Montarea lampi LED de pe bara laterala 476
Referitor la acest document
1.1 Informati importante
1.1.1 Aplicabilitatea
Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).
Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.
Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.
1.2 Explicaţia simbolurilor
1.2.1 Nivelurile de pericol
Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.
| Nivelul de alerta Semnificatie | |
| PERICOL | Nerespectarea mesajului de averizare va provoca accidente grave sau decesul. |
| VERTISMENT | Nerespectarea mesajului de averizare ar putea provoca accidente grave sau decesul. |
| ATTENTIONARE | Nerespectarea mesajului de averizare ar putea provoca accidente usoare. |
| ATENTIE! | Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti. |
Tabel 1: Nivelurile de pericol
1.2.2 Simbolorile de pericol
Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:
| Simbol de pericol Semnificatie | |
| ! | Mesaj de averizare general |
| Pericol din cauza tensiunii eletrice | |
| Pericol deexplozie | |
| Pericol de tãiere | |
| Pericol de zdrobire | |
Referitor la acest document
| Simbol de pericol Semnificatie | |
| Pericol din cauza suprafetelor fierbinti | |
| Pericol din cauza câmpului magnetic pu-temnic | |
| Pericol din cauza radiației neionizante | |
Table 2: Simbolorile de pericol
1.2.3 Structura averismentelor
Avertimentele din acest document au un aspect si o structura standard.
Exempli umator prezinta un avertisement prividec electrocutareae din cauza pleseler sub tensiune. Se mentioneza matura necessitiesa pertu a evita pericolul.
In acest document sunt utilizez simbolurile generale de mai jos.
| Simbol general Semnificatie | |
| i | Identificare una recomandari speciale (text è/sau grafică) |
| i | Identificare una recomandari simple (numai text) |
| Simbol general Semnificatie | |
| Identificarea unui link spre un videoclip in-structiv | |
| Identificarea sculelor necessitiesare | |
| Identificarea conditiilor preliminare nece-sare | |
| Identificarea unei stãrì (dacâ..., apoi...) | |
| Identificarea unui rezultat | |
| Pornire Identificarea unei taste sau a unui buton | |
| [00123456] Identificarea unui numâr de série | |
| Stare Identificarea unui text/unei ferestre afisate (pe ecranul aparatului) | |
Pericol de electrocutare din cauza pieselor sub tensiune!
- Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutari!
- Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarié.
- Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.
Pericol de ranire din cauza muchillor ascutite!
Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.
| Desemnare Detali li imagini | |
| Material textile de protecţie [00342013] | 60 cm x 50 cm |
| Şurubelniţă plată La | mă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820] |
| Instrument special [00342180] | |
| Ventuză [00342224] | Ø50 mm |
| Cap torx TX20 [00340865] | 6,3 mm (1/4") |
| Şurubelniţă plată La | mă de 10 mm x 1,6 mm x 200 mm |
- Indepartati garnitura usii din canelura colturilor din dreapta si stanga.
- Demontati garnitura usi din canelură.
Garnitura uşii este demontata.
4.1.2 Montarea garniturii u
| i | Grosimea garniturii nostru a usii poate fi uşor diferiterà fată de grosimea garni- turii vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiәnarea pe termen lung. |
| i | Dacă aparatul dumneavoastră are balamale reglabile Sau accesorii pen- tru balamale, puteşi optimiza comportamentul de inchidere in consecță. |
| i | Orificile de mici dimensiuni practicate in garnitura usii au rol functional (sunt necesare pentru ventilăție). Ele nu sunt defeçte ale produsului. |
Repararea
- Verificatç canalura pentru montarea garniturii si asiguratj-va ca nu prezintă defecte.
- Daca canelura pentru montarea garniturii prezintă defeche, este deteriorata. Contactati departamentul de service pentru clienti.
3
O deformare usoarà a gamiturii uji este normala gi nu afteezafunctionarea acesteia. Se recomanda sā indreptàj gamiturua uji ina-nte de a o introduce in aparat.
Incaliziti garnitura usi ci un uscator de parr Sau ci apa fierbinte si remodelati-o cu mana.
- Impingeti colturile de sus si de jos ale gamituri in canelura.
Repararea
- Apasaji intreaga garniturān canelurā, pas cu pas.
Garnitura usii est me montata.
Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor carecadpentruca suruburile sunt slabi
te!
DeteriorareaAlterortiesaleaparatuluii sauea casei clientului,deexemplu, partejoos.
Fixati componenta impotrivacaderi.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
4.2.1 Demontarea balamalei de sus a usii
- Asezati aparatul pe spate.
Repararea
2.1. Apasati capacul balamalei de sus pe ambele partj laterale (1).
- Indepartatcapacul balamalei de sus (2).
- Rotiti capacul balamalei (3)
- Demontatci capacul balamalei de sus (4).
- Deurubati doua suruburi (5).
- Demontati balamaua de sus (6)/
- Operativa de demontare a usii aparatului trebule efectuata numai de specialisti instrui.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi
te!
DeteriorareaAlterotiesaleaparatuluiiauaseiclientului,deexemplu, parte de jos.
Fixati componenta impotrivacaderi.
PERICOL
Pericol de electrocutare din cauza pieseler sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare
- Componentele le electrice trebuie reparate de câtre electricieni calificati.
- Dupa reparatie, este obligatorie efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respectve.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
Deconectati aparatele de la sursa de alimentare cu tensiune cu
cel putin 60 de secunde inainte de a incepe reparatiile.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fittingurile interioare ale aparatului sunt demontate.

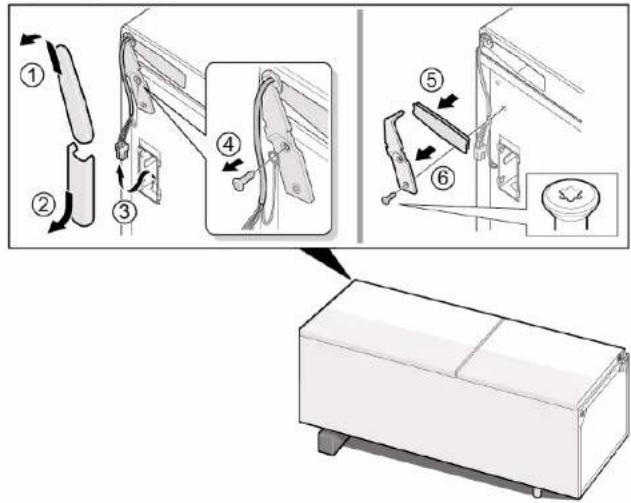

4.3.1 Demontarea balamalei de sus a usii
- Asezati aparatul pe spate.
Repararea
2.1.Demontati capacul balamalei de sus (1).
- Demontata capacul cutiei de cabluri (2).
- Deconnectati conxiunea electrica (3)
- Desurubati surubul conexiunii de impamantare (4).
- Demontati protectia cablurilor (5).
- Deurubati surubul (6)
4.4 Inlocuirea balamalei din migloc a usii
Scule speciale:
Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizi numai instrumente si echipamente adecvate.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Puratai mʌnusi de protecţie.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotriva alunecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi
te!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
Fixati componenta impotrivacaderi.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

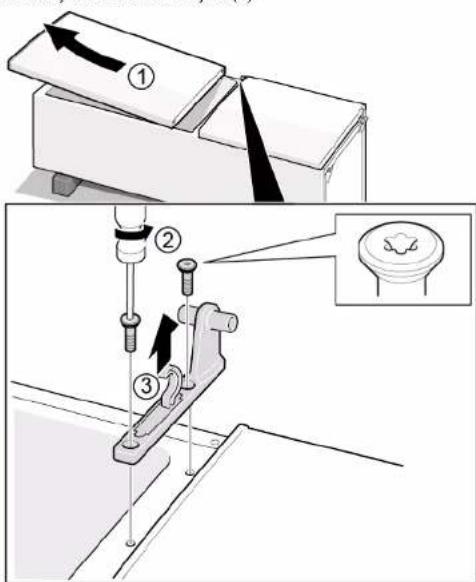

- Scoateti usa compartmentului frigiderului (1).
- Desurubati doua suruburi (2).
- Scoateti balamaua din mijloc (3).
Balamaua din miiloc este demontata.
4.4.2 Montarea balamalei din migloc a usii
Montati urmand procedure de demontare in ordine inversa.
Repararea
4.5 Inlocuirea balamalei de jos a uSii
Scule speciale:
- Operativa de demontare a usii aparatului trebuele efectuata numai de specialisti instrui.
Pentru deplasarea aparatului sunt pecesare doua persoane.
Utilizati numai instrumente si echipamente adecate.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Puratai manusi de protecje.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivala unecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi
te!
DeteriorareaAlterotpiealeaparaturulisauaseiclientului,deexemplu, parte de jos.
Fixati componenta impotrivacaderi.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
Balamaua de sus este demontata.
Balamaua din mischief demontata.
4.5.1 Demontarea balamalei de jos a usii
- Scoateti usa compartmentului congelatorului (1).
- Deşurubati Şurubul (2)
- Rotiti sicoatei balamaua de sus (3).
- Demontati balamaua dejos (4).
Balamaua de jos a usii este demontata.
4.5.2 Montarea balamalei de jos a usii
4.6 Repositionarea raftului
Cerinta:
Usa este beschia.
4.6.1 Demontarea raftului
Scoateti raftul.
Raftul este demontat.
4.6.2 Montarea raftului
Montalú urmánd procedura de demontare in ordine inversa.
Repararea
4.7 Repositionarea suportului pentru sticle
Cerinta:
Usa este beschisã
4.7.1 Demontarea suportului pentru sticle
Trageti suportul pentru sticle pentru a-l scote.
Suportul pentru sticle este demontat.
4.7.2 Montarea suportului pentru sticle
4.8 Repoziptionarea raftului pentru ușa
4.8.1 Demontarea raftului pentru ușa
Ridicati raftul pentru usa.
Raftul pentru ușă este demontat.
4.8.2 Montarea raftului pentru ușă
4.9 Repositionarea containerului pentru alimente inghețate
4.9.1 Demontarea containerului pentru alimente inghețate
1.Extragei complet containerul pentru alimente ingheate (1). 2.Demontati containerul pentru alimente (2).
- Containerul pentru alimente inghejate este demontat.
4.9.2 Montarea containerului pentru alimente inghehatate
4.10 Repositionarea containerului
4.10.1 Demontarea containerului
- Demontatj containerul de jos al frigiderului (1). 2.Demontatj containerul de sus al frigiderului (2)
Containerele sunt demontate.
4.10.2 Montarea containerului
4.11 Repositionarea containerului extensibil
4.11.1 Demontarea containerului extensibil
1.Extractejcompletencounterulextensibil(1).
2. Demontati containerul extensibil (2).
Containerul extensibil este demontat.
4.11.2 Montarea containerului extensibil
4.12 Inlocuirea spotului luminos LED
Scule speciale:
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare
- Componentele electrice trebuie reparate de câtre electriciens calificati.
- Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
- Deconectati aparatele de la sursa de alimentare cu tensiune cui cetuin 60 de secunde finante de aincepe reparatiile.
ATENTIONARE
Marginea ascutite!
Ranire print taiere
4.12.1 Demontarea spotului luminos LED
- Utilizati instrumentul special pentru a trage spotul luminos LED afara (1).
- Deconnectati conexiunile electricale spotului luminos LED.
Sportul luminos LED este demontat.
4.12.2 Montarea spotului luminos LED
Montaúrmand procedura de demontare in ordine inversã.
Repararea
4.13 Inlocuirea lampii LED de sus
Scule speciale:
Surubelnijatapla Lamade 2.4 mm x 0.4 mm x 60 mm, in kitut [00341820]
Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaboare
- Componentelele electrice trebuie reparate de câtre electricieni calificati.
- Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
- Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de a fincepe reparatiile.
ATENTIONARE
Marginea ascuţite!
Ranire prin taiere
Purtat mnuusi de protecje.
Cerinta:
Aparatul este deconectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.
4.13.1 Demontarea lampii LED
- Deplasati lampa LED spre stanga.
Conexiunea electrica a lampii LED este deconectata.
2.Decuplatc arligele lampii LED.
Repararea
- Demontaji lampa LED deplasand-o in fata.
Lampa LED este demontata.
4.14 Inlocuirea lampii LED de pe bara laterala
Scule speciale:
Ventuzá 050 mm [00342224]
Aparatul dumneavoastré este echipat cu o lampa LED care nu necessita Intretinere.
Aceste lampi pot fi nlocuite numai de câtre département du service pentruclienti saudecalctehnicieni autorizatl!
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare in cazul unei reparajii neorespunzatoare
- Componentele electrice trebuie reparate de câtre electriciens calificati.
- Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
- Deconectati aparatele de la sursa de alimentare cu tensiune cui cetuin 60 de secunde finante de aincepe reparatiile.
ATENTIONARE
Marginea ascutite!
Ranire prin taiere
Purtati manusi de protectie.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Usa estedeschisa.
Rafturile din compartmentul frigiderului sunt demontate.

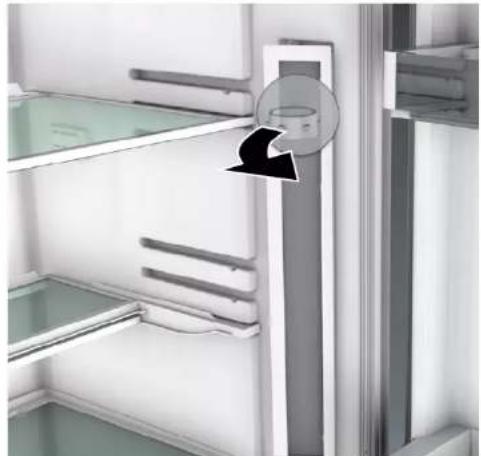

4.14.1 Demontarea lampii LED de pe bara laterala
- Aplicati ventuza in treimea superioar a lampii LED de pe bara laterala.
Repararea
- Tragej in faj ventuza cu lampa LED de pe bara laterala, cu o miscare de rotatie.
- Deconecta conexiunea electrica a lampii LED de pe bara laterala.
Lampa LED de pe bara laterala este demontalá.
4.14.2 Montarea Iampii LED de pe bara laterala
- Conectati conexiunea electrica a lampii LED de pe bara laterala.
- Fixa lampa LED de pe bara laterala in locatia sa de pe peretele compartmentului (cargilele se fixeazá cu un cigl).
Lampa LED de pe bara laterala este montata.
Poznámky k opravám - Kombinácia chladniccy a mraznicky
1 O toto dokunte 478
1.1 Dolezite informacia 478
1.1.1 Ucel 478
1.2 Vysvetlenie symbolov 478
1.2.1 Urovne nebezpečenstva 478
1.2.2 Symboly označujce rizika 478
1.2.3 Struktura varovani 479
1.2.4 Vseobecne symbol 479
Bezpečnost 480
2.1 Vseobecne bezpecnostnepokyny 480
2.1.1 Vsetky domace spotrebic 480
Nastroje a pomocky 481
Oprava. 482
4.1 Vymena tesnenia dvierok 482
4.1.1 Odoberanie tesnenia dvierok 482
4.1.2 Montaz tesnienia dvierok 482
4.2 Vymena horneho zavesu dveri 485
4.2.1 Odoberanie horého závesu dvierok 485
4.2.2 Montaz horného zavesu dvierok 486
4.3 Vymena horénoho závesu dvierok (dvierka s displejom) 487
4.3.1 Odoberanie horneho zavesu dvierok 487
4.3.2 Montáz horého závesu dvierok 488
4.4 Vymena prostredneho zavesu dveri 489
4.7 Sige rafin din degistirlimesi
Onkopul:
Kapi açık.
4.7.1 Sige rafinin cikartilmasi
Sise rafini disari cekin.
Sige rafi cikartilmisir.
