KULLANIM KILAVUZU BD2155LFNN Profilo

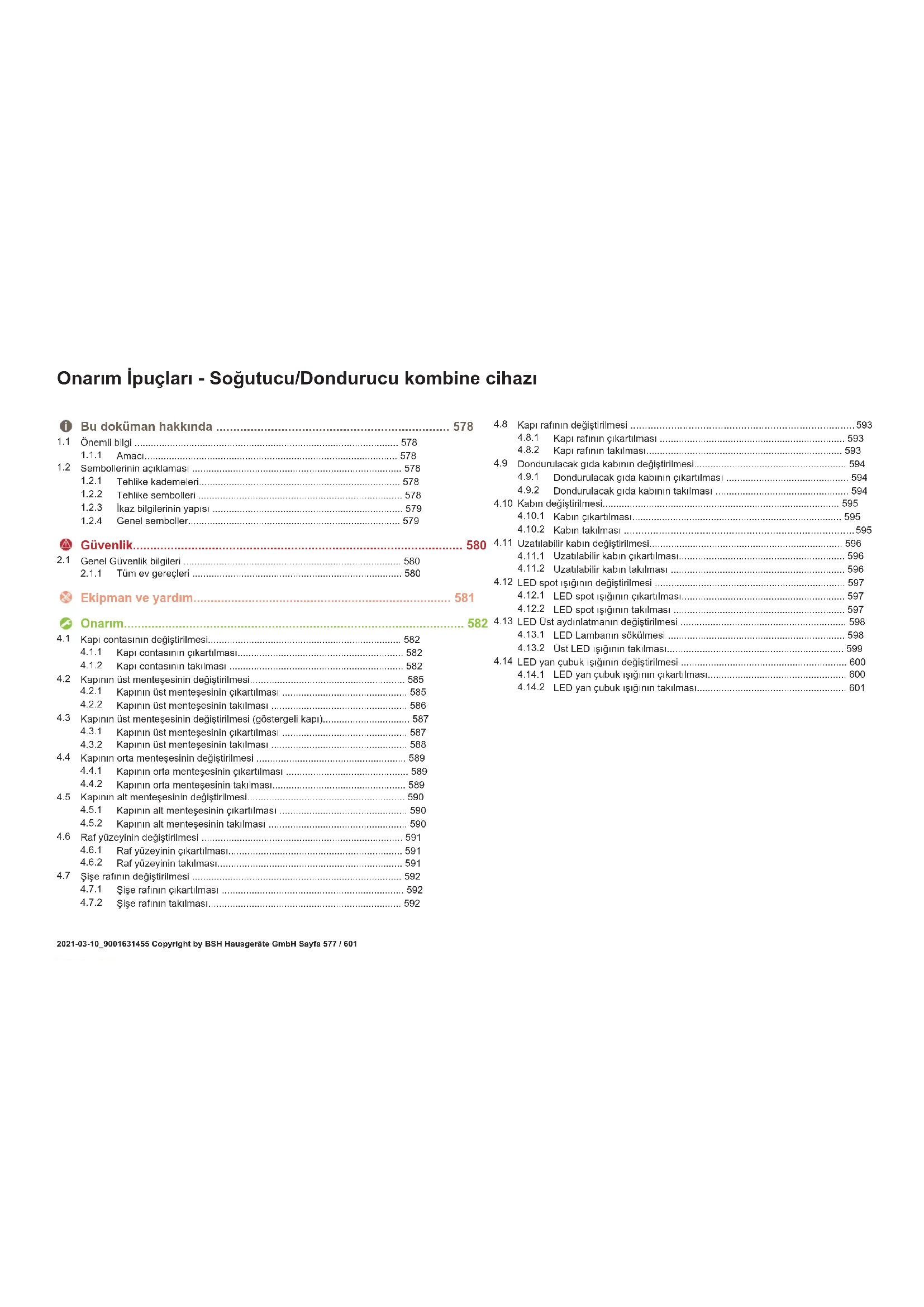

Onarim ipuçları - Sogutucu/Dondurucu kombine cihazi

1 Bu dokuman hakkinda 578

1.1 Onemli bilgi 578

1.1.1 Amaci 578
1.2 Sembollerinin aciklamasi 578
1.2.1 Tehlike kademeleri 578
1.2.2 Tehlike sembolleri 578
1.2.3 Izaz bilgilerinin yapisi 579
1.2.4 Genel semboller 579

Güvenlik 580

2.1 Genel Güvenlik bilgileri 580

2.1.1 Tum ev gerecleri 580

Ekipman ve yardim 581

Onarim 582

4.1 Kapi contasinin degistirilmesi 582

4.1.1 Kapi contasinin cikartilmasi 582
4.1.2 Kapi contasin takilmasi 582

4.2 Kapinin ust mentevesinin degistirimesi 585

4.2.1 Kapinin ust menteşesinin cikartilmasi 585
4.2.2 Kapinin ust mentesesinin takilmasi 586

4.3 Kapinun ust menteisesinin degistirilmesi (gostergeli kapi).. 587

4.3.1 Kapinin ust mentesesinin cikartilmasi 587
4.3.2 Kapinirustmentesesinin takilmasi 588

4.4 Kapinir orta mentesesinin degistirmesi 589

4.4.1 Kapinin orta mentesesinin cikartilmasi 589
4.4.2 Kapinir ora mentesesinin takilmasi 589

4.5 Kapin in alt menteşesinin degistirilmesi 590

4.5.1 Kapin alt mentesesinin cikartilmasi 590
4.5.2 Kapinin alt mentesesinin takilmasi 590

4.6 Raf yuzeyinin degistirilmesi 591

4.6.1 Raf yuzeyinin cikartilmasi 591
4.6.2 Raf yuzeyinin takilmasi 591

4.7 Sise rafinin degistirilmesi 592

4.7.1 Sise rafinin cikartilmasi 592
4.7.2 Sise rafinin takilmasi 592

4.8 Kapi rafinin degistirilmesi 593

4.8.1 Kapi rafinin cikartilmasi 593
4.8.2 Kapi rafinin takilmasi 593

4.9 Dondurulacak gida kabinin degistirilmesi 594

4.9.1 Dondurulacak gida kabinin cikartilmasi 594
4.9.2 Dondurulacak gida kabinin takilmasi 594

4.10 Kabin degistirilmesi 595

4.10.1 Kabin cikartilmasi 595
4.10.2 Kabin takilmasi 595

4.11 Uzatulabilir kabin degistirilmesi 596

4.11.1 Uzatilabilir kabin cikartilmasi 596
4.11.2 Uzatilabilir kabin takilmasi 596

4.12 LED spot isginin degistirilmesi 597

4.12.1 LED spot isigin cikartilmasi 597
4.12.2 LED spot isigin takilmasi 597

4.13 LED Ust aydinlatmanin degistirilmesi 598

4.13.1 LED Lambanin sokulmesi 598
4.13.2 Ust LED isigin takilmasi 599

4.14 LED yan cubuk isiginin degistirilmesi 600

4.14.1 LED yan cubuk isiginin cikartilmasi 600
4.14.2 LED yan cubuk isigin takilmasi 601

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin :(digişirilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtibata geziniz. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesi tehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olur.
UYARI	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin din.dkake alinmaması haffif yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin din.dkake alinmaması maddi hasarlarin olusmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sikuşip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyaranda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnaside VDE 0701 veya ulkeye ozel duzenlemeler uyarinca bir güvenik testi陉çleştrilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete aln.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanimalidir.
Elektrostatik hassiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida Biçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kit ilende
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Biçak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasin oluktan disani cekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kalinligi, eskapi kontasin kalinligindan biraz farkli olabilir. Bu, kapininapanma özelligini ve uzun sūreli islevini etkilemez.
i	Cihazınizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapininapanma özelligini daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir).Bunlar üretim hatasi degildir.

Onarim

1. Conta igin olugu hasarbakimindan kontrol edin.

1. Conta icin oluk hasarli ise,

-Musteri hizmetleriyle irdibata gecin.

3

Kapi contasinda hafif deformasyon normaldir ve containin islevini

etkilemez. Kapi contasin cihaza yerlestirmeden once containin

duzlestirlimesi onerilir

Kapi contasin bir sac kurutma makinesi veya sicak suyla istin ve manuel olaraki sekkilendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fişi cekilir.
Cihazin igdonanimlari cikartulmistr.

4.2.1 Kapinün üst mentesisinçikartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üstmentede kapagini sokun (4).
4. Vidalari sokun (5).
5. Üst menteşeyi cikartin (6)/

Ust menteş cikanihr.

4.2.2 Kapinin ust mentegesinin takilmasi

Tersiraile montedein.

Onarim

4.3 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadee egilimi uzmanlar tarafindan gerekteklstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

DIKKAT

Keskin koser!

Kesik yaralanmalari

Koruyucu eldiven kullanilmaldir.

UYARI

Egilmi cihazlarin kaymasi!

Kemik kiriilmalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin.

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

Isen parcalar nedeniyle yaralanma.
Bileşenleri dusmeye karsi emniyete alin.

DIKKATI

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (om. zemin) hasarlar.

Bileşenleri duşmeye karsi emniyete alin.

TEHLIKE

Gerilim ielen parçalar nedeniyle elektrik carpmasi tehlikesill! Onarimin düzgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehike

Elektrikl parcalarin onarimi kalifiye bir elektrik uzmani tarafindan geçekleşirilmeli dir.
Onarim sonrasida VDE 0701 vya likeye ozel duzenlemeler uyanica bir gvenlik testi geregleksteilimarlik.

TEHLIKE

Gerilim litem parceral nedeniyele elektrk carpmasi tehlikesi!! Elektrik carpmasi sebebiye olum

Onarima baglamadan once cihazin elektrik sebeke baglantsini en az 60 saniye sureyle sokiun.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikartilmustir.

4.3.1 Kapinün üst mentegesinin seksartilmasi

1. Cihazi arka tarafina yatrin.

Onarim

2.1. Ust menteşepakagincikartin(1).

1. Kablo kutusu kapaçini Çi Kartin (2).
2. Elektrik baglantisimi ayirin (3)
3. Topraklama baglantisi vidasini dokun (4).
4. Kablo korumasini cikartin (5).
5. Vidayi sakun (6)

Ust menteş cikarihr.

4.3.2 Kapinin ust mentegesinin takilmasi

Tersiraile montedein.

Onarim

4.4 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadee egilimi uzmanlar tarafindan gerekteklstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyucu eldiven kullanimalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karşi emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

Jusen parcalar nedeniyle yaralanma.
Bileşenleri dʒmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye karı emniyete alin.

Onkopul:

Cihazin fişi cekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmıstir.

4.4.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisini dokun (1).
2. Vidalari sokun (2).
   3.Orta menteseyi cikartin (3).

Orta mentale gikartilmistr.

4.4.2 Kapinir orta mentesisin takilmasi

Tersiraile montedein.

Onarim

4.5 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmistr.
Ust menteşçikarllr.
Orta mentese cikartilmisir.

4.5.1 Kapinin alt menteşesinin seksartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapinn alt mentesesi cikartilmistir.

4.5.2 Kapinin alt menteşesinin takilmasi

Ters sira ile monte edin.

Onarim

4.6 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplaçık.

4.6.1 Raf yüzeyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.6.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.8 Kapi rafinin degistirlimesi

Onkopul:
Kapi açık.

4.8.1 Kapi rafinin cikartilmasi

Kapi rafini yukanya doklirn.

Kapirafi gikartulmistr.

4.8.2 Kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.9 Dondurulacak gida kabinin degistirilmesi

On kopul:

Kapi aciK.

4.9.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1). 2. Gida kabini cikartin (2).

Dondurulacak gida kabi cikartilmstir.

4.9.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.10 Kabin degistirilmesi

Onkopul:
Kaplaçık.

4.10.1 Kabin cikartilmasi

1. Alt buzdolabi kabinikartin (1).
2. Ust buzdlabi kabini cikartin (2).

Kaplar cikartilmisir.

4.10.2 Kabin takilmasi

Tersiraile montedein.

Onarim

4.11 Uzatilabilir kabin degistirilmesi

Onkopul:
Kapi aciK.

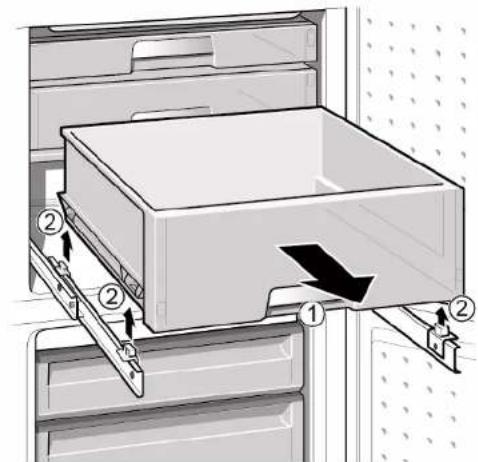

4.11.1 Uzatilabilir kabin cikartilmasi

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabi cikartin (2).

Uzatilabilir kap cikartilmisir.

4.11.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.12 LED spot iigin deigistirilmesi

Özel yardımcı ekipman:

Cihazinzida bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan geçelekşirilmelidir.
Onarim sonrasida VDE 0701 veva ukeley ezel duzenlemeler uyanira bir guvenlik testi geregeleirilmidel.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm

Onarima baglamadan once chihazin elektrik sebeke baglantsini en az 60 saniye suturey dokun.

A DIKKAT

Keskin koserl!

Kesik yaralanmalari

Koruyucu eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi污染防治

4.12.1 LED spot isigin cikartilmasi

1. LED spot isigini diari gekmek icin ozel bir aleit kullanin (1).

1. LED spot iiginin elektrik baglantilarini ayirin.
   LED spot isigi gikartilmisir.

4.12.2 LED spot isigin takilmasi

Tersiraile montedein.

Onarim

4.13 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Düz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenlarafundan degistirilebilar!

TEHLIKE

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikesil! Onarimin duzgün yapilmamasi nedeniyle elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmelidir.
Onarim sonrasinda VDE 0701 veya ulkye ozel duzenlemeler uyanica bir guvenlik testi gereglekseitrilmidelir.

TEHLIKE

Gerillim litem parcalar nedeniyelelektrik carpmasi tehlikesil! Elektrik carpmasi sebeblye ilum

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin koseri Kesir yaralanmali

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi aqik.
Ust ic donanimlar cikartilmisir.

4.13.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LED isgin elektrik baglantisi ayrildi.

1. LED iigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LED 1sigi sokuldu.
4.13.2 Üst LED İsinin takilması
Ters sira ile monte edin.

Onarim

4.14 LED yan cubuk isigin degistirilmesi

Özel yardımcyar ekipman:

Vantuz 050 mm [00342224]

Cihazinzda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyenler tarifandan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrikil parçalarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteşirilmelidir.
Onarim sonaraside VDE 0701 veva kuley ezel duzenlemeler uyanica bir guvenlik testi gegelekrilmede.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm
Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sikun.

DIKKAT

Keskin koser!
Kesik yaralanmalar
Koruyucu eldiven kullanilmalidir.

Ön kopul:

Cihazin fisi gekilir.
Kapi污染防治
Sogutucu bolum raflan qikartilmistir.

4.14.1 LED yan cubuk isigin cikartilmasi

1. Emme kabini LED yan cubuk isigin ut uce birlik kismina yapistrin.

Onarim

1. Emme kabini LED yan cubuk isigi ile birlikte tandürme hareketi uygulayarak one粮油cekin.

1. LED yan cubuk isiginin elektrik baglantisini ayirin.

LED yan cubuk isigikarilmistir.

4.14.2 LED yan qubuk iginm takilmasi

1. LED yan cubuk isiginin elektrik baglantisini kurun.
2. LED yan cubuk iigini, bolme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan cubuk isigin taklimsitr.
