BRUKSANVISNING BD2155LFNN Profilo

4.1.1 Demontering av dorpakning 382
4.1.2 Montering av dorpakning 382

4.6.1 Demontering av hylle 391
4.6.2 Montering av hylle 391

4.1.1 Demontering av dorpakning

4.1.2 Montering av dorpakning

i	Tykkelsen på den nye ørdpakningen kan avvike litf fra tykkensen på den gamle ørdpakningen. Det har ingen innvirking på lukkeatferd og langva- rig funksjon.
i	Hvis apparatet har justerbare hengsler eller hendselefter, kan du op- timalisere lukkeatferden etterp.
i	Små sidehull i ørdpakningen har en funksjon (nødvendige for ventilasjo- nen). Det dreier seg ikke omprodukjsonsell.

Reparasjon

1. Kontroller at sporet for pakningen/DDke har skader.

1. Hvis sporet for pakningen er skadet:

2. Kontakt kundeservice.

3

4.6.2 Montering av hylle

Monteres imotsatt rekkefolge.

Reparasjon

1. Fest sugekoppen pa ovre tredel av LED-lampen i sidelisten.

Reparasjon

1. Trekk sugekoppen forover med LED-lampen i sidelisten i en roterende bevegelse.

1. Koble fra den elektriske tilkobligen for LED-lampen i sidelisten.

LED-lampen i sidelisten er demontert.

4.14.2 Montering av LED-lampe i sidelist

1. Koble til den elektriske tilkoblingen for LED-lampen i sidelisten.
2. Fest LED-lampen i sidelisten pa rett sted pa veggen i apparatrommet (krokene klikker pa plass).
   LED-lampen i sidelisten er monter.

Verktyg och hjälpmedel. 556

Reparation 557

4.1 Byta dorrpackning 557
4.1.1 Ta bort dorrpackning 557
4.1.2 Montera dorrpacking 557
4.2 Byta dorrens ovre gangjarn 560
4.2.1 Ta bort dorrens ovre gangjarn 560
4.2.2 Montera dorrens ovre gangjam 561
4.3 Byta dörrens övre gangjärn (dörr med display) 562
4.3.1 Ta bort dorrens ovre gangjarn 562
4.3.2 Montera dorrens ovre gangjarn 563
4.4 Byta dorrens mellersta gangjarn 564
4.4.1 Ta bort dorrens mellersta gangjarn.. 564
4.4.2 Montera dörrens mellersta gängjärn 564
4.5 Byta dörrens nedre gangjärn 565
4.5.1 Ta bort dorrns nedre gangjarn.. 565
4.5.2 Montera dorrens nedre gangjam 565
4.6 Byta hylla 566
4.6.1 Ta bort hylla 566
4.6.2 Montera hylla 566
4.7 Byta flaskhylla 567
4.7.1 Ta bort flaskhylla 567
4.7.2 Montera flaskhylla 567

4.8 Byta dorrhylla 568

4.8.1 Ta bort dorrhylla 568
4.8.2 Montera dorrhylla 568

4.9 Byta fack for frysta matvaror 569

4.9.1 Ta bort fack for frysta matvaror 569
4.9.2 Montera fack for frysta matvaror 569

4.10 Byta fack 570

4.10.1 Ta bort fack 570
4.10.2 Montera Iada 570

4.11 Byta utdragbar lada 571

4.11.1 Ta bort utdragbar lada 571
4.11.2 Montera utdragbar lada. 571

4.12 Byta LED-spotlight 572

4.12.1 Ta bort LED-spotlight 572
4.12.2 Montera LED-spotlight 572

4.13 Byta oversta LED-lampan 573

4.13.1 Ta bort LED-lampan 573
4.13.2 Montera oversta LED-lampan 574

4.14 Byta LED-sidoramplampa 575

4.14.1 Ta bort LED-sidoramplampa 575
4.14.2 Montera LED-sidoramplampa 576

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persanskador.
VARNING!	Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers- skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fällsjs kandet leda tilllettare persanskador.
OBS!	Om inte varningsmeddelandet fällsjs kandet leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmächt varingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Följande exempel visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgänd som forebygger faran.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
j	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohand- ledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som@måste vara uppfyllda
	Identifiering av ett tillstand (om ..., sà...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas	(i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparationer som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsokning och service pa grund av tunga och rorliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Använd endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjalpmedel

Beteckning Detaljer B	llder
Skyddstrasa [00342013]	60 cm x 50 cm	###
Spårskruvmejsel Blad	2,4 mm x 0,4 mm x 60 mm, i kitet [00341820]	Φ
Specialverktyg [00342180]
Sugkopp [00342224]	Φ50 mm
Torxbits TX20 [00340865]	6,3 mm (1/4")
Spårskruvmejsel Blad	10 mm x 1,6 mm x 200 mm	Φ

Reparation

4.1 Byta dorrpackning

Forutsattning:
Dörren ar öppen.

4.1.1 Ta bort dorrpackning

1. Lossa dörpackingen fran sparet hogra och vänstra homet.

1. Dra ut dorpackningen fran sparet.

Dorpackningen har tagits bort.

4.1.2 Montera dorrpackning

i	Dennya dorrpackninger tsjocklek kan avvika nagot fran den gamla dorr-packninger tsjocklek. Detta kommtinte paverka stängningsegenskapa erer Funktionen langsitigt.
i	Om apparaten har justerbara gängjärn erler gängjärnsfaden kan du opti-mera stängningsegenskaperna senare.
i	Små sidohål dorrpackninger fyller en Funktion (kravs for ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrolera om sparet for packningen har skador.

Viss deforming av dorrpackningen ar normalt och paverkar inte

packningenkungsfaktor. Det rekommenderas att man strackerdorpackingen innan den sattis in i apparaten.

Varm dorrpackningen med en hartork aller hett vatten och forma om den med han

derna.

1. Tryck in packningens hörn langst upp och langst ner i späret.

Reparation

Dorrpackningen ar monterad.

2021-03-10_9001631455 Copyright BSH Hausgeräte GmbH Sida 559 av 601

Reparation

4.2 Byta dörrens övre gangjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

4.2.1 Ta bort dorrens övre gangjärn

1. Lagg ner apparaten pa baksidan.

Reparation

2.1. Tryck pa det ovre gangjärnsskyddet pa bada sider (1).

1. Flytta ut det ovre gangjamskyddet (2).
2. Vrid gangjärnsskyddet (3).
3. Ta bort det ovre gangjarnsskyddet (4).
4. Skruva ur de tvá skruvama (5).
5. Ta bort det övre gangjarnet (6)/

Det övre gangjärnet har tagits bort.

4.2.2 Montera dörrens övre gangjärn

Montera i omvand ordning.

Reparation

4.3 Byta dörrens övre gangjärn (dorr med display)

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsattning:

Apparaten ar bortkopplad fran stromforsorjning.

Tillbehör inuti apparaten har tagits bort.

4.3.1 Ta bort dorrens övre gangjärn

1. Lagg ner apparaten pa baksidan.

Reparation

2.1. Ta bort det ovre gangjarnsskyddet (1).

1. Ta bort kabelboxholjet (2)
   3.Lossa elanslutningen (3)
2. Skruva ur jordansluttingsskruven (4).
3. Ta bort kabelskyddet (5)
4. Skruva ur skruven (6)

Det övre gangjärnet har tagits bort.

4.3.2 Montera dörrens övre gangjärn

Montera i omvand ordning.

Reparation

4.4 Byta dörrens mellersta gangjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Dorrens ove gangjarn har tagits bort.

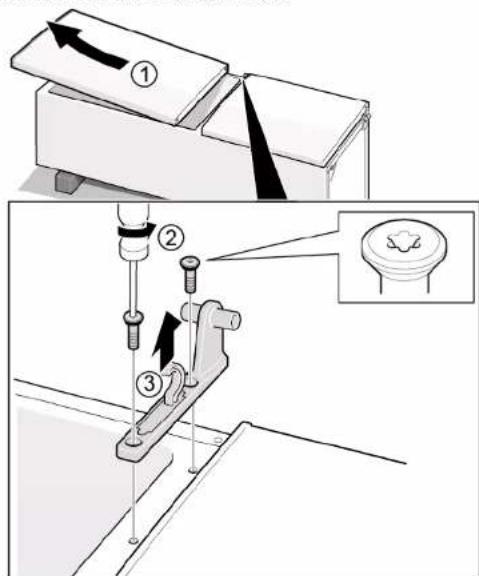

4.4.1 Ta bort dorrens mellersta gangjärn

1. Ta bort kyldelens dorr (1).
2. Skruva ur de två skruvarna (2).
3. Ta bort det mellersta gangjarnet (3).

Montera i omvänd ordning.

Reparation

4.5 Byta dörrens nedre gängjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Forutsattning:

4.5.1 Ta bort dörrens nedre gangjärn

1. Ta bort friesdelens dorr (1).
2. Skruva ur skruven (2).
3. Vrid ut det nedre gangjarnet (3)
4. Ta bort det nedre gängjarnet (4)

4.5.2 Montera dörrens nedre gängjärn

Montera i omvand ordning.

Reparation

4.6 Byta hylla

Forutsattning:
Dörren ar öppen.

4.6.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.7 Byta flaskhylla

Forutsattning:
Dörren ar öppen.

4.7.1 Ta bort flaskhylla

Dra ut flaskhyllan.

Flaskhyllan har tagits bort.

4.7.2 Montera flaskhylla

Montera i omvänd ordning.

Reparation

4.8 Byta dorrhylla

Forutsattnng:
Dorren ar oppen.

4.8.1 Ta bort dorrhylla

Lyftdorrhyllan uppat.

Montera i omvänd ordning.

Reparation

4.9 Byta fack for frysta matvaror

Forutsattning:
Dörren ar öppen.

4.9.1 Ta bort fack for frysta matvaror

1. Dra ut facet for frysta matvaror helt (1). 2. Ta port facet for matvaror (2).

Facket for frysta malvaror har tagits bort.

4.9.2 Montera fack for frysta matvaror

Montera i omvand ordning.

Reparation

4.10 Byte fack

Forutsattning:
Dörren ar öppen.

4.10.1 Ta bort fack

1. Ta ut det nedre kylf Jacket (1).
2. Ta ut det ovre kylfacket (2).

Montera i omvand ordning.

Reparation

4.11 Byta utdragbar lada

Forutsattning:
Dörren ar öppen.

4.11.1 Ta bort utdragbar lada

1.Dra ut den utdragbara lidan helt (1).
2. Ta bort den utdragbara ladan (2).

Den utdragbara ladan har tagits bort.

4.11.2 Montera utdragbar lada

Montera i omvand ordning.

Reparation

4.12 Byta LED-spotlight

Nödvändiga verktyg:

Specialverktyg [00342180]

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dörren ar öppen.

4.12.1 Ta bort LED-spotlight

1. Anvand specialverktyg for att dra ut LED-spotlighten (1).

1. Lossa elansluttingarna till LED-spotlighten.
   LED-spotlighten har tagits bort.

4.12.2 Montera LED-spotlight

Montera i omvand ordning.

Reparation

4.13 Byta oversta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!

FARAI!

Livsfara p a grund av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behorig elektriker.
Lat utfora ett sakerhetstest after reparationen, i enlight med VDE

0701 ellerrlandsspecifika regler.

EARAL

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan reparation国家标准

FÖRSIKTIGT!

Vassa kanter!

Skarskador

Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.

4.13.1 Ta bort LED-lampan

1. Flytta LED-lampan at vänster.

LED-lampans elanslutting ar bortkopplad.

1. Lossa LED-lampans hakar.

Reparation

1. Ta bort LED-lampan genom att flyta den framat.

Montera i omvand ordning.

Reparation

4.14 Byta LED-sidoramplampa

Nödvändiga verktyg:

Sugkopp 050 mm [00342224]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst aller auktoriserade tekniker!

Livsfara pa ground av elstotar vid felaktiga reparatoner

Elektriska delar ske repareras av behörig elektriker.

Lat utfora ett sakerhetstest after reparationen, i enlight med VDE

0701 ellerr landsspecifika regler.

Risk for elstotar pa ground av strömforande delar!

Dödsfall pā grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan

reparationerpborjas.

Vassa kanter!

Skärskador

Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dörren är öppen.
Kyldelshyllorna har tagits bort.

4.14.1 Ta bort LED-sidoramplampa

1. Satt sugkoppen pa den ovre tredjedelen av LED sidoramplampan.

Reparation

1. Dra sugkoppen framat med LED-sidoramplampan i en vridroelse.

1. Lossa elanslutningen till LED-sidoramplampan.

LED-sidoramplampan har tagits bort.

4.14.2 Montera LED-sidoramplampa

1. Anslut elanslutningen till LED-sidoramplampan.
2. Satt fast LED-sidoramplampan pa dess plats pa kyldelsvaggen (hakarna klickar i).
   LED-sidoramplampan har monterats.
