Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contengono informazioni sulla sostituzione di peszi di ricambio specifici e sulle aver-tenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.
| Livello di averporto Significato | |
| PERICOLO | Ignorare quello messaggio di averiti- amento compota rischio di morte o ferite gravi. |
| AVVERTENZA | Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi. |
| ATTENZIONE | Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare quello messaggio di averiti- amento piùcomportare danni materiali. |
Tabella 1: Livelli di pericolo
1.2.2 Simboli di pericolo
I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati seguenti simboli di pericolo:
| Simbolo di pericolò Significato | |
| ! | Messaggio di averporto generico |
| 9 | Pericolò di scossa elettrica |
| Pericolò di esplosione | |
| Rischio di ferite da taglio | |
Utilizzo del documento
| Simbolo di pericolo Significato | |
| Pericolo di schiacciamento | |
| Pericolo derivante da superfici calde | |
| Pericolo derivante da forti campi magneti-ci | |
| Pericolo derivante da radiazioni non ioniz-zanti |
Tabella 2: Simboli di pericolo
1.2.3 Struttura degli avventimenti
Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.
PERICOLO
Tip e origine del pericolo!
Possibili seguenze in caso di pericolo/avvertimento ignorato.
- Misure e divieti volti a prevenire il pericolo.
L'esempio segunte minha averporto con rischio de folgorazione dovuto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
- Scollegare l'apparechio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati i seguenti simboli generici:
| Simbolo generico Significato | |
| i | Identificazione di un sugerimento spe- ciale (testo e/o grafica) |
| j | Identificazione di un sugerimento sem- plice (solo testo) |
| k | Identificazione di un link per un video tu- torial |
| l | Identificazione degli strumenti necessari |
| m | Identificazione delle condizioni previe ne- cessarie |
| n | Identificazione di una condizione (se ..., alla... ) |
| o | Identificazione di un risultato |
| [Avvi]I dentificazione di un tasto o di un pulsiante | |
| [00123456] Identificazione di un codice articolo | |
| Stato Identificazione di un testo/finestre visua- lizzati (sul display dell'apparecchio) | |
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
- Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesions causate da bordi taglienti!
- Indossare guanti di protezione.
Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza
- Indossare calzature antinfortunistica.
Fissare i componenti pesanti per impedire che cadano.
Non inseire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.
Strumenti ausili
| Designazione Dettagli Immagini | |
| Panno di protezione [00342013] | 60 cm x 50 cm |
| Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820] | Φ |
| Utensile speciale [00342180] | |
| Ventosa [00342224] | Ø50 mm |
| Punta Torx TX20 [00340865] | 6,3 mm (1/4") |
| Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm | Φ |
4.1 Sostituzione della guarnizione della porta
Prerequisite:
La porta è aperta.
4.1.1 Smontaggio della guarnizione della porta
- Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.
- Estrarre la guarnizione della porta alla scanalatura.
La guarnizione della porta è rimossa.
4.1.2 Montaggio della guarnizione della porta
| i | Lo spessore della nuova guarnizione della porta può essere leggermente diverso dello spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine. |
| j | Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura. |
| k | I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione. |
Riparazione
- Controllare che la scanalatura della guarnizione non sia danneggiata.
-
Se la scanalatura della guarnizione è danneggiata.
-
Contattare l'assistenza tecnica.
3
Una leggera deformazione della guarnizione della porta è nomale e
non incide sul funzionamento. Si consigilia d radrizzare la guarnizione della porta prima di inserirla nell'apparechio.
Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle
- Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.
Riparazione

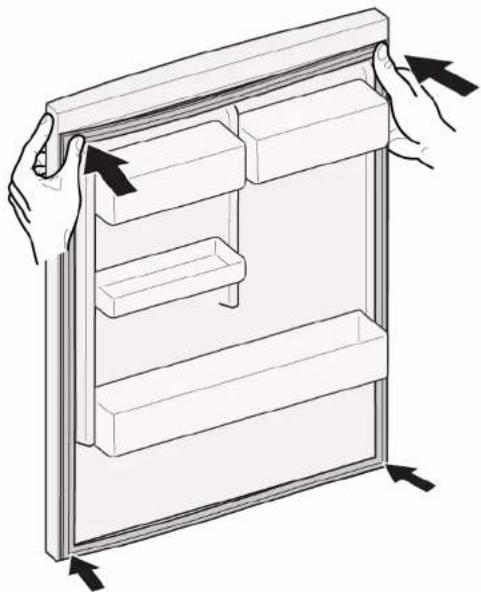

- Premere la guarmizione nella scanalatura un pezzo per volta.
La guarnizione della porta è montata.
4.2 Sostituzione della cerniera superiore della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERTENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smontaggio della porta dell'apparecchio deve es
sere eseguita sostanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
AWVERTENZA
Gli apparecchi inclinati posso scivolare!
atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisite:
L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
4.2.1 Smontaggio della cerniera superiore della porta
- Coricare l'apparecchio sul retro.
Riparazione

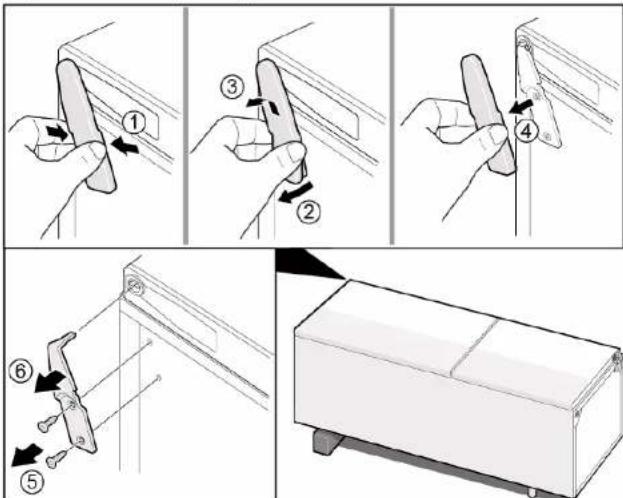

2.1.Premere la copertura della cerniera superiore su entrambi i lati (1).
- Tirare la copertura della cerniera superiore verso l'estemo (2).
- Ruotare la copertura della cerniera (3).
- Togliere la copertura superiore della cemiera (4).
- Svitare le due viti (5).
- Togliere la cerniera superiore (6)
La cerniera superiore è rimossa.
4.2.2 Montaggio della cerniera superiore della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.3 Sostituzione della cerniera superiore della porta (porta con display)
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERTENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
Usare solo utensili e attrezzature idonei.
ATTENZIONE
AVVERTENZA
Gli apparecchi inclinati posso n scivolare!
tature / lesioni da schiacciamento
Fissare gli appearecchi in modo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.
PERICOLO
Rischio di scosse elettriche dovute a componenti sotto tensione Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parti elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre esquire un test di sicurezza con-
fome alla noma VDE 0701 o alle norme specifiche del Paese
PERICOLO
Rischio di scossa elettrica dovuto a componenti sulla tensione.
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.
Prerequisites:
L'apparecchio è scollegato alla rete elettrica
Gli accessori interni dell'apparecchio sono stati rimossi.
4.3.1 Smontaggio della cerniera superiore della porta
- Coricare l'apparecchio sul retro.
Riparazione
2.1. Togliere la copertura superiore della cemiera (1).
- Togliere il coperchio del cavo (2).
- Staccare il collegamento elettrico (3).
- Svitare la vite del collegamento di messa a terra (4).
- Togliere la protezione del cavo (5).
- Svitare la vite (6).
La cerniera superiore è rimossa.
4.3.2 Montaggio della cerniera superiore della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.4 Sostituzione della cerniera centrale della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERTENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.
ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.
AVERTENZA
Gli apparecchi inclinati possono scivolare!
atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore della porta è rimossa.
4.4.1 Smontaggio della cerniera centrale della porta
- Togliere la porta del comparto frigorifero (1).
- Svitare le due viti (2).
- Rimuovere la cerniera centrale (3).
La cerniera centrale e rimossa.
4.4.2 Montaggio della cerniera centrale della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.5 Sostituzione della cerniera inferiore della porta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]
AVVERTENZA
Apparechi pesanti, ingombranti!
Rischio di infortuni muscolari e alla schiena
L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.
ATTENZIONE
Bordi taglienti!
Ferite da taglio
Indossare guanti di protezione.
AVERTENZA
Gli apparecchi inclinati posso n scivolare!
atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisite:
L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore è rimossa.
La cemiera centrale è rimossa.

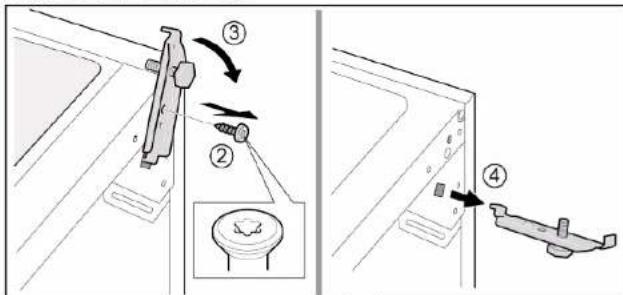

4.5.1 Smontaggio della cerniera inferiore della porta
- Togliere la porta del comparto freezer (1).
- Svitare la vite (2)
- Ruotare la cemiera inferiore verso l'esterno (3).
- Togliere la cerniera inferiore (4).
La cerniera inferiore della porta è rimossa.
4.5.2 Montaggio della cerniera inferiore della porta
Per il montaggio, seguire la procedura sopra descrietta in senso opposto.
Riparazione
4.6 Sostituzione del ripiano
Prerequisite:
La porta è aperta.
4.6.1 Smontaggio del ripiano
Estrarre il ripiano.
Il ripiano è rimioso.
4.6.2 Montaggio del ripiano
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.7 Sostituzione del portabottiglie
Prerequisite:
La porta è aperta.
4.7.1 Smontaggio del portabottiglie
Estrarre il portabottiglie.
Il portabottiglie è rimioso.
4.7.2 Montaggio del portabottiglie
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.8 Sostituzione del balconino della porta
Prerequisite:
La porta è aperta.
4.8.1 Smontaggio del balconino della porta
Tirare il balconcino della porta verso l'alto.
Ilbalconcino dellaporta erimso.
4.8.2 Montaggio del balconcino della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.9 Sostituzione del cassetto surgelati
Prerequisite:
La porta è aperta.
4.9.1 Rimozione del cassetto surgelati
- Estrarre completeness il cassetto surgelati (1).
- Togliere il cassetto surgelati (2).
Il cassetto surgelati è rimioso.
4.9.2 Inserimento del cassetto surgelati
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.10 Sostituzione del cassetto
Prerequisite:
La porta è aperta.
4.10.1 Estrazione del cassetto
- Estrarre il cassetto inferiore (1).
- Estrarre il cassetto superiore (2).
I cassetti sono rimossi.
4.10.2 Inserimento del cassetto
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.11 Sostituzione del cassetto estrabile
Prerequisite:
La porta è aperta.

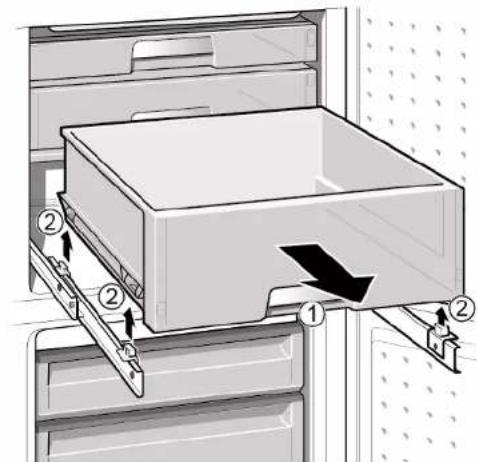

4.11.1 Rimozione del cassetto estraibile
- Estrarre completeness cassetto (1).
- Togliere il cassetto estraibile (2).
Il cassetto estraibile erimioso.
4.11.2 Inserimento del cassetto estrabile
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.12 Sostituzione del faretto a LED
Attrezzi speciali:
Utensile speciale [00342180]
L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte elétriche devono essere riparate da eletriciisti qualificati. Ultimata la riparazione, occorre esquiregu n test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO
Rischio di scossa elettrica dovuto a componenti nelle tensione!
Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.
ATTENZIONE
Bordi taglient!
Indossare quanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete eletrica.
La porta è aperta.
4.12.1 Smontaggio del faretto a LED
- Utilizzare l'utensile speciale per estrarre il faretto a LED (1).
- Rimuovere i collegamenti elettrici del faretto a LED.
Il faretto a LED è rimioso.
4.12.2 Montaggio del faretto a LED
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.13 Sostituzione della luce a LED superiore
Attrezzi speciali:
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
L'apparechio è dotato di una luce a LED esente da manutenzione. Queste lui possono essere riparate esclusivamente dall'assistenza tec-nica o da tecnici autorizzati!
PERICOLO Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme Le parti elettriche devono essere riparate da elettriciisti qualificati. Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 seconda prima di iniziare la riparazione.
ATTENZIONE
Bordi taglienti!
Ferite da taglio Indossare quanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiors sono stati rimossi.
4.13.1 Smontaggio della luce a LED
- Spostare la luce a LED sul lato sinistro.
Il collegamento elettrico della luce a LED è scollegato.
- Sbloccare i fermi della luce a LED.
Riparazione
- Togliere la luce a LED spostandola in avanti.
4.13.2 Montaggio della luce a LED superiore
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
4.14 Sostituzione della luce a barra laterale a LED
Attrezzi speciali:
Ventosa 050 mm [00342224]
L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!
PERICOLO
Rischio di scosse elettriche dovuto a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte elétriche devono essere riparate da eletriciisti qualificati. Ultimata la riparazione, occorre esquiregu n test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.
ATTENZIONE
Bordi taglient!
Indossare quanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete eletrica.
La porta è aperta.
I ripiani del comparto frigorifero sono rimossi.

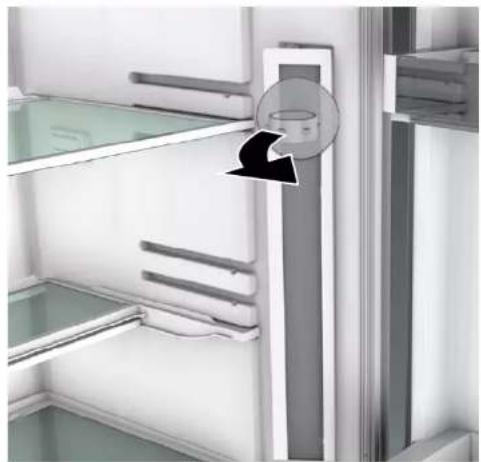

4.14.1 Smontaggio della luce a barra laterale a LED
- Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.
Riparazione
- Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.
- Staccare il collegamento della luce a barra laterale a LED.
La luce a barra laterale a LED è rimossa.
4.14.2 Montaggio della luce a barra laterale a LED
- Collegare il collegamento elettrico della luce a barra laterale a LED.
- Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
La luce a barra laterale a LED e montata.
Informação par remontu - Dzesesesanas un saldešanas kombinacija
1 Par so dokumentu 328
Instrumente si materiale utile. 456
Repararea. 457
4.1 Inlocuirea gamiturii uui 457
4.1.1 Demontarea gamiturii usii 457
4.1.2 Montarea garniturii usii 457
4.2 Inlocuirea balamalei de sus a uui 460
4.2.1 Demontarea balamalei de sus a uii 460
4.2.2 Montarea balamalei de sus a usii 461
4.3 Inlocuirea balamalei de sus a uui (usca uafaj) 462
4.3.1 Demontarea balamalei de sus a usii 462
4.3.2 Montarea balamalei de sus a usii 463
1.2.4 Simbolorile generale
Tabel 3: Simbolurile generale
Sigurantha
2.1 Instruetioni generale de siguranta
2.1.1 Toate aparatele electrocasnice
Instrumente.si materiale utile
Montaji urmand procedura de demontare in ordine inversa.
Repararea
Montati urmand procedura de demontare in ordine inversa.
Repararea
Cerinta:
Usa estedeschisa.
Montati urmand procedura de demontare in ordine inversa.
Repararea
Cerinta:
Usa estedeschisa.
Cerinta:
Usa estedeschisa.
Montati urmand procedura de demontare in ordine inversa.
Repararea
Cerinta:
Usa estedeschisa.
Montati urmand procedura de demontare in ordine inversa.
Repararea
- Lučko LED premaknite v levo.
Elektrconi priključek luče LED je odklopljen.
- Sprosite zaticle lucke LED.
Popravilo
- Lučko LED premaknite naprej in jo odstranite.
