Tip produs	Troliu electric
Marcă	PowerPlus
Model	POWX901
Greutate	17 kg
Tensiune nominală	230 V~
Frecvență nominală	50 Hz
Putere nominală	1000 W
Curent nominal	4.4 A
Capacitate maximă de încărcare (cablu simplu)	200 kg
Capacitate maximă de încărcare (cablu dublu)	400 kg
Viteză cablu (cablu simplu)	8 m/min
Viteză cablu (cablu dublu)	4 m/min
Înălțime de ridicare (cablu simplu)	12 m
Înălțime de ridicare (cablu dublu)	6 m
Diametru cablu	4,0 mm
Clasă de protecție	IP54
Categorie motor	A1
Ciclu de lucru	S3 20% - 10 min (2 min lucru, 8 min repaus)
Clasă de protecție electrică	I
Nivel de presiune acustică	71 dB(A)
Utilizare prevăzută	Domestic (neprofesional)
Funcții de siguranță	Oprire de urgență, limitatoare de cursă, protecție termică
Întreținere	Curățare cu cârpă umedă, lubrifiere semestrială, inspecție cablu
Garanție	36 luni

Întrebări frecvente - POWX901 PowerPlus

Cum să instalez troliul POWX901 ?

Instalați troliul pe o grindă de oțel cu dimensiuni minime 46x46 mm, grosimea peretelui de cel puțin 2,3 mm și lungimea de cel puțin 450 mm. Utilizați suporturile de fixare furnizate. Grinda trebuie să suporte cel puțin dublul greutății nominale. Telecomanda trebuie instalată la o înălțime de 0,8 până la 1,5 m de sol.

Care este capacitatea maximă de încărcare a troliului ?

Capacitatea maximă de încărcare este de 200 kg în configurație cablu simplu și de 400 kg în configurație cablu dublu. Nu depășiți niciodată aceste limite.

Cum se utilizează telecomanda ?

Telecomanda are două poziții: apăsați pe partea superioară pentru a ridica sarcina, pe partea inferioară pentru a o coborî. Nu comutați niciodată direct de la ridicare la coborâre fără a opri troliul în prealabil.

Ce să fac dacă troliul nu pornește ?

Verificați mai întâi alimentarea electrică și starea cablului. Dacă becul roșu este vizibil pe cablu, opriți imediat. Consultați secțiunea de depanare din manual: cauze posibile precum întrerupător defect, condensator ars sau termocontact declanșat.

Cum se întreține cablul de oțel ?

Inspectați regulat cablul pe toată lungimea sa pentru a detecta fisuri sau deformări. Dacă cablul este deteriorat, înlocuiți-l de către un profesionist cu piese originale. Lubrifiați cârligul și arborele tamburului de două ori pe an.

Se poate utiliza troliul în exterior ?

Da, troliul are o clasă de protecție IP54, ceea ce îl protejează împotriva prafului și a stropilor de apă. Evitați totuși expunerea directă la ploaie sau umiditate excesivă.

Care este durata de funcționare continuă permisă ?

Troliul este proiectat pentru funcționare intermitentă S3 20%: poate funcționa continuu timp de 2 minute cu sarcină nominală, apoi trebuie să se răcească timp de 8 minute.

Cum se înlocuiește cablul troliului ?

Debranșați aparatul. Trageți noul cablu prin orificiul pătrat al tamburului, apoi scoateți-l prin orificiul rotund. Înfășurați două ture, apoi trageți până la margine și fixați. Asigurați-vă că repuneți opritorul de sfârșit de cursă.

Cum se utilizează configurația cu cablu dublu ?

Slăbiți piulițele cârligului cu scripete, instalați cablul în jurul arborelui deviator, apoi închideți. Introduceți cârligul de ridicare în suport. Capacitatea de încărcare crește atunci la 400 kg și viteza la 4 m/min.

Ce să fac în caz de suprasarcină sau supraîncălzire ?

Troliul este protejat de un termocontact care întrerupe automat alimentarea în caz de suprasarcină sau supraîncălzire. Lăsați aparatul să se răcească timp de cel puțin 8 minute înainte de reutilizare. Dacă problema persistă, contactați un service autorizat.

MANUAL DE UTILIZARE POWX901 PowerPlus

1 UTILIZARE PREVĂZUTĂ....2
2 DESCRIERE (FIG. 1) ...... 2
3 CONTINUTUL PACHETULUI....2
4 SIMBOLURI .... 3
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC....3
5.1 Zona de lucru ....3
5.2 Siguranța electrică 3
5.3 Siguranța personală....4
5.4 Folosirea și întreținerea aparatului electric....4
5.5 Service....4
6 INFORMATII SUPLIMENTARE PRIVIND SIGURANTA....5
7 ÎNAINTE DE FIECARE UTILIZARE 6
8 MONTAREA....6
9 MOD DE UTILIZARE 7
9.1 Valori nominale de functionare intermitentă 8
9.2 Supraîncărcarea (numai pentru POWX901-POWX902-POWX903)....8
9.3 Utilizarea cu cablu dublu (fig. 5)....8
10 CURĂȚAREA ȘI ÎNTRETINEREA....8
11 DATE TEHNICE 9
12 ZGOMOT....9
13 DEPANAREA....10
14 GARANTIE....11
15 MEDIU 11
16 DECLARAȚIA DE CONFORMITATE....12

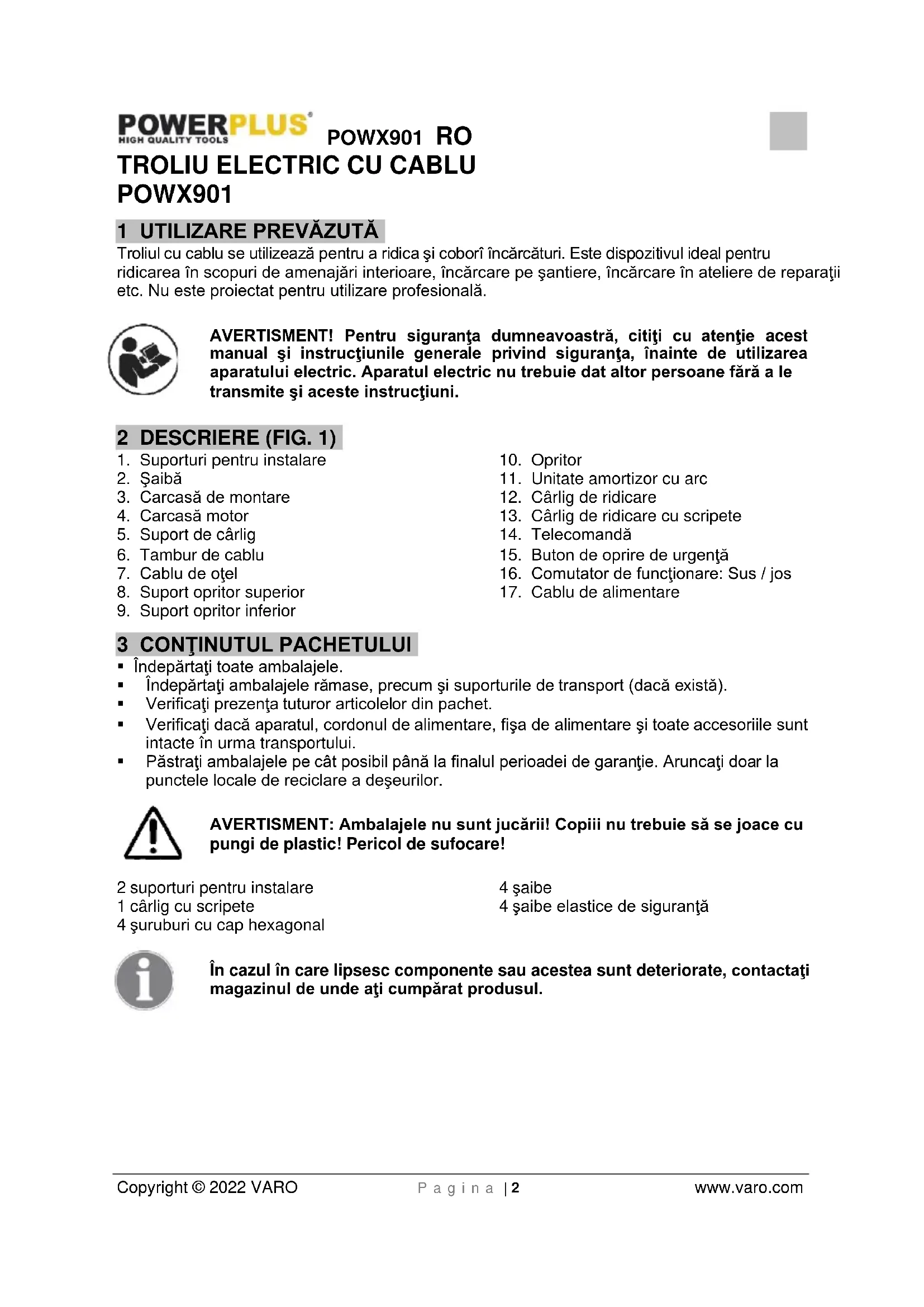

TROLIU ELECTRIC CU CABLU POWX901

1 UTILIZARE PREVĂZUTĂ

Troliul cu cablu se utilizează pentru a ridica și coborî încărcături. Este dispozitivul ideal pentru ridicarea în scopuri de amenajări interioare, încărcare pe șantiere, încărcare în ateliere de reparații etc. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. 1)

1. Suporturi pentru instalare
2. Saibă
3. Carcasă de montare
4. Carcasă motor
5. Suport de cârlig
6. Tambur de cablu
7. Cablu de oțel
8. Suport opritor superior

9. Suport opritor inferior

10. Opritor

11. Unitate amortizor cu arc
12. Cârlig de ridicare
13. Cârlig de ridicare cu scripete
14. Telecomandă
15. Buton de oprire de urgentă
16. Comutator de functionare: Sus / jos
17. Cablu de alimentare

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

2 suporturi pentru instalare
1 cârlig cu scripete
4 şuruburi cu cap hexagonal

4 esaibe
4 șaibe elastice de siguranță

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		Citiți manualul înainte de utilizare.
	În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.		Purtați întotdeauna mănuși de protecție.
	Purtați încălțăminte de protecție.		Produsele electrice nu trebuie eliminate împreună cu gunoiul menajer.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.
• Nu utilizati aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.
• Când aparatul funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.
• Dacă trebuie folosit aparatul în medii umede, folosiți o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive folosite indiferent de conditii reduc rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.
• Întretineti aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător având lamele de tăiere ascuțite, se blochează mai greu și sunt mai usor de controlat.
• Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instructiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INFORMATII SUPLIMENTARE PRIVIND SIGURANTA

ATENTIE! Nu utilizati mașina pentru transportul persoanelor sau al animalelor!

Nu staționați și nu lucrați sub o sarcină suspendată.

• Păstrați curățenia în zona de lucru.
• Luați în considerare influențele mediului. Asigurați o iluminare corespunzătoare a zonei de lucru. Nu utilizați echipamentul în condiții de pericol de incendiu, în prezența lichidelor inflamabile sau în medii explozive. Nu expuneți în mod inutil aparatul la influențe ale mediului înconjurător cum ar fi ploaia, umiditatea, lumina solară, praful sau frigul.
  ■ Luați măsuri de protectie individuală împotriva electrocutării.
• Nu permiteți accesul la echipament al persoanelor neautorizate.
• Depozitați corespunzător troliul cu cablu atunci când nu este utilizat. Depozitați maçina la loc sigur, uscat și la înălțime, unde copiii nu au acces.
  Este interzisă supraîncărcarea în orice situație a troliului cu cablu! Nu depășiți sarcina maximă (vezi plăcuța cu date tehnice, nu cârligul de ridicare!). Nu utilizați două sau mai multe mașini pentru ridicarea aceluiasți obiect.
• Se interzice ridicarea unui obiect cuplat/fixat.
• Este interzisă utilizarea mașinii în medii agresive sau la temperaturi scăzute.
• Purtați îmbrăcăminte de protecție. Este interzis portul îmbrăcămintei largi sau al bijuteriilor. Acestea pot fi prinse de piesele în mișcare ale mașinii. Este recomandat portul echipamentului de protecție (cum ar fi mănușile din cauciuc, încălțămintea cu talpă aderentă, echipament de protecție pentru urechi și pentru păr etc.) în timpul lucrului.
• Utilizați cablul de alimentare (17) numai în scopul prevăzut. Este interzis transportul echipamentului prin tragere de cablu de alimentare (17) sau tragerea de cablul de alimentare pentru deconectarea fișei de la priză. Feriți cablul de alimentare (17) de căldură, ulei și muchii ascuțite. Înainte de fiecare utilizare a cablului de alimentare (17), verificați dacă acesta nu este deteriorat. Este interzisă utilizarea troliului în cazul în care cablul de alimentare este uzat, înnodat sau îndoit. Cablul trebuie înlocuit de către un profesionist calificat.
• Tineți întotdeauna corpul drept. Asigurați-vă o poziție sigură și păstrați-vă întotdeauna echilibrul. Evitați înclinarea la maximum.
• Deconectați troliul de cablu de la rețeaua de alimentare atunci când nu este utilizat și înainte de orice operațiune de întreținere.
  Lucrați întotdeauna cu grijă și cu atenția necesară.
• Utilizați numai accesoriiile recomandate de producător.
• Troliul cu cablu trebuie reparat numai de câtre un electrician calificat. Acest aparat electric respectă reglementările de siguranță aplicabile.
• Sarcinile trebuie ridicate de la sol cu viteza minimă. La începutul ridicării de pe sol, cablul trebuie să fie întins și nu trebuie să fie derulat.
• Este interzisă utilizarea micro-comutatorului ca întrerupător de oprire sau demontarea acestuia. Micro-comutatorul este un dispozitiv de siguranță, care previne ridicarea greutății mai sus de limită.
• În cazul în care frâna nu mai funcționează, iar sarcina coboară brusc, apăsați imediat pe întrerupător, apoi pe butonul de pornire. După descărcare, trimiteți mașina la reparat, la un profesionist calificat.

• Nu lăsați sarcina suspendată timp îndelungat, pentru a evita deformarea componentelor. Nu efectuați reparații sau verificări în timpul funcționării mașinii.
  Este interzisă înlocuirea oricărei componente a scripetelui sau demontarea acestuia.

• În funcție de frecvența de utilizare, mașina necesită o întreținere amănunțită după 20 de ore de functionare continuă sau cel putin o dată pe an.
  În caz de pericol și de situații de urgență, opriți întotdeauna mașina de la butonul de oprire de urgență (15). Readuceți butonul de oprire de urgență (15) în poziția de funcționare, în direcția indicată de săgeată (în sensul acelor de ceasornic) până la încetarea pericolului.

7 ÎNAINTE DE FIECARE UTILIZARE

Atenție! Troliul cu cablu este proiectat numai pentru uzul casnic! Aparatul nu este destinat utilizării profesionale. Echipamentul poate fi utilizat fără niciun pericol numai după citirea acestui manual și a instrucțiunilor de siguranță și dacă se respectă strict toate instrucțiunile.

Înainte de a începe utilizarea, efectuați întotdeauna anumite pregătiri:

• Verificați dacă tensiunea rețelei de alimentare corespunde cu tensiunea indicată pe plăcuța cu caracteristicile tehnice, iar echipamentul este prevăzut cu fișa de alimentare corespunzătoare.
  Înainte de prima utilizare, efectuati o probă de mers în gol si verificati următoarele:

-a, Flexibilitatea funcționării comutatorului de funcționare (16), pentru a asigura controlul ridicării și coborârii cărligului de ridicare (12).

–b. Flexibilitatea suportului opritor superior (8), pentru a verifica întreruperea circuitului.

–c. Flexibilitatea suportului opritor inferior (9), pentru a verifica întreruperea circuitului la derularea aproape completă a cablului de oțel (7).

- d. Orice sunete anormale la pornire.

-e. Cablul de otel (7) ar putea fi deteriorat (tăiat sau îndoit); înlocuiti imediat cablul.

• Verificati frâna înainte de a începe utilizarea si după încărcare.
• Înainte de utilizare, verificați cârligul de ridicare (12). Acesta ar putea fi deteriorat sau deformat si trebuie înlocuit din timp.
• Utilizarea cu ajutorul unui dispozitiv de protectie la curent rezidual (buton de oprire de urgentă, 15) asigură o protectie suplimentară.
• Verificați dacă piesele sunt lubrifiate corespunzător. O dată la șase luni, aplicați lubrifiant pe cablul de ridicare (12), pe axul tamburului pentru cablu, în cutia de viteze și pe lagăre
• La fiecare înlocuire a cablului de oțel (7), aplicați lubrifiant în locașul axului tamburului pentru cablu. Înlocuiti imediat cablul în cază că este deteriorat.
• Efectuati orice lucrări de reparatii și întreținere numai cu fișa de alimentare deconectată.
• Verificați dacă echipamentul nu a suferit deteriorări la transport. Informați imediat distribuitorul cu privire la orice deteriorări.

8 MONTAREA

• Instalați troliul cu cablu pe o grindă din oțel (Fig. 2). Utilizați numai suporturile de montare incluse (1), care pot fi fixate pe partea superioară a carcasei de montare (3) cu ajutorul şuruburilor, şaibelor și şaibelor elastice de siguranță. Grinda din oțel trebuie să reziste cel puțin la dublul greutății nominale a mașinii. Pentru rezultate optime, adresați-vă unui monitor profesionist.
• Grinda de oțel trebuie să aibă următoarele dimensiuni: 46 x 46 mm, o grosime a peretelui de minim 2,3 mm și o lungime de minim 450 mm (Fig. 1).
• Grinda din oțel trebuie să fie bine fixată într-un perete. Dispozitivul de fixare trebuie să fie suficient de rezistent pentru a sustine sarcina.
  ■ Verificati dacă masina este instalată orizontal si nu este înclinată.
  Telecomanda (14) trebuie să fie în permanență ușor accesibilă, de aceea trebuie montată la o distantă de 0.8 – 1.5 m fată de sol (Fig. 3).
• Introduceți cârligul de ridicare (12) în suportul cârligului (5) de pe carcasa de montare (3) la utilizarea cârligului de ridicare cu scripete (13).

- Scripetele electric va fi fixat la partea superioară. Fixați scripetele cu cadrul de susținere pe traversă. Traversa este apoi fixată pe stâlpii de susținere. Stâlpii de susținere trebuie să fie bine fixați în zona de lucru, în conformitate cu cerințele clientului. Stâlpii de susținere trebuie montați astfel încât să se asigure rezistența și stabilitatea. De asemenea, trebuie să poată susține timp îndelungat sarcina nominală.

9 MOD DE UTILIZARE

Înainte de începerea lucrului, verificați înfășurarea strânsă a cablului de oțel (7), buclă lângă buclă, pe tamburul de cablu (6). Este interzisă derularea completă a cablului.
Derulați cablul numai până la ultimele 3 bucle de pe tambur.
- Dacă se vede marcajul indicator de culoare roșie, opriți imediat troliul cu cablu și nu mai derulați cablul!
- Înfășurați cablul ca în figura 4.

Notă: La înlocuirea cablului, trageți întotdeauna cablul în orificiul cu secțiune pătrată al tamburului pentru cablu, apoi scoateți-l prin orificiul cu secțiune circulară. Totodată, înfășurați de două ori cablul, apoi trageți-l până la marginea de pe partea laterală a tamburului pentru cablu și fixați-l.

• Troliul cu cablu se utilizează utilizând telecomanda (14). Când comutatorul este adus în poziția superioară, sarcina este ridicată. În poziția inferioară, sarcina este coborâtă. Nu comutați niciodată direct de la ridicare la coborâre sau invers. Înainte de schimbarea direcției, troliul cu cablu trebuie oprit.
• Acționați butonul de oprire de urgență (15) pentru oprirea imediată a troliului cu cablu în caz de urgență și pentru a interzice repornirea. Pentru readucerea echipamentului în stare de funcționare, rotiți mai întâi butonul de oprire de urgență (15) în sensul acelor de ceasornic, ceea ce va debloca butonul de oprire de urgență (15). Troliul cu cablu este în acest moment gata de utilizare.
• Troliul cu cablu este proiectat cu configurație de limitare, pentru a limita oprirea. Când cârligul de ridicare (12) urcă până în poziția superioară, opritorul (10) atinge suportul opritorului superior (8); micro-comutatorul suportului opritorului superior (8) poate întrerupe circuitul și poate determina oprirea motorului pentru a asigura siguranța funcționării. Atunci când cârligul de ridicare (12) coboară până aproape de epuizarea cablului (7), micro-comutatorul suportului opritorului inferior (9) începe să funcționeze și să întrerupă circuitul, determinând oprirea motorului.

Atenție! În cazul derulării cablului până la apariția micro-comutatorului de culoare roșie, troliul cu cablu trebuie oprit. Este interzisă în orice situație derularea în continuare a cablului.

În cazul în care troliul cu cablu nu poate ridica imediat o încărcătură, opriți imediat troliul pentru a evita defectiunile și accidentele.
- Verificați dacă încărcătura este bine fixată pe cârligul de ridicare (12-13). Păstrați distanța maximă posibilă față de încărcătură și față de cablul de oțel (7) în timpul funcționării.
- La coborârea unei sarcini, rețineți că troliul cu cablu poate continua derularea câțiva centimetri după ce a fost oprit. De aceea, opritii troliul din timp.
- Verificați dacă nu este posibilă deplasarea laterală a cablului de oțel (7) cu mai mult de 15°.
- Troliul cu cablu poate fi utilizat cu cabluri simple sau duble, de aceea sarcina nominală admisă poate varia (vezi specificațiile tehnice).

• După dezambalarea componentelor, verificați dacă toate piesele și accesoriiile corespund instrucțiunilor. Verificați dacă troliul cu cablu prezintă urme de lovituri sau deteriorări, dacă există defectiuni la conexiunile cablului și dacă motorul prezintă vreo urmă de deteriorare provocată de ploaie sau de apă.
• Troliul cu cablu este alimentat cu curent electric monofazat. Tensiunea nominală este de 230 V + 20%, iar frecvența nominală este de 50 Hz + 1%. Motorul trebuie împământat corespunzător. Pe circuitul de alimentare trebuie montată o protectie la supracurent.
• După conectarea la sursa de alimentare, scripetele poate fi ridicat și coborât în modul Şoc. Este posibilă pornirea în sus sau în jos, la mersul în gol. Dacă mișcarea în sus și în jos este continuă, iar frânele funcționează perfect, se poate testa scripetele cu o sarcină de probă.

9.1 Valori nominale de funcționare intermitentă

Maşina este proiectată pentru tipul de funcționare S3 20% - 10 min (funcționare intermitentă periodică). Ciclul de funcționare respectiv este de 20%, ceea ce înseamnă că echipamentul poate fi utilizat la sarcina nominală timp de 2,0 minute pe durata fiecărui ciclu de utilizare, iar apoi trebuie oprit timp de 8,0 minute pentru răcire. Ciclul de funcționare respectiv este de 20%, ceea ce înseamnă că echipamentul poate fi utilizat la sarcina nominală timp de 2,0 minute pe durata fiecărui ciclu de utilizare, iar apoi trebuie oprit timp de 8,0 minute pentru răcire.

9.2 Supraîncărcarea (numai pentru POWX901-POWX902-POWX903)

• Troliul cu cablu nu este prevăzut pentru utilizarea continuă. Motorul este protejat la suprasarcină cu ajutorul unui termostat.
• La depășirea timpului de funcționare admis, temperatura motorului va crește, iar termostatul va opri troliul cu cablu. Termostatul va porni din nou automat după o perioadă de răcire.
• În cazul solicitării troliului cu cablu la o sarcină redusă, timpul de funcționare va crește, iar perioada de răcire se va reduce.

Atenție! În cazul expunerii directe la soare, temperatura carcasei va crește semnificativ, ceea ce va reduce timpul de funcționare admis. De aceea, este posibil ca termostatul să se declanșeze după o perioadă scurtă de timp, oprind troliul cu cablu. Așteptați răcirea echipamentului.

9.3 Utilizarea cu cablu dublu (fig. 5)

• Slăbiți piulițele celor 3 şuruburi de pe cârligul de ridicare cu scripete (13) și scoateți capacul lateral. Așezați cablul din oțel (7) în jurul axului de deviere, apoi fixați la loc capacul și piulițele. Verificați montarea corectă a cârligului de ridicare cu scripete (13) și strângerea completă a piulițelor.
• Introduceti cârligul de ridicare (12) fixat pe cablu în suportul cârligului (5) de pe carcasa de montare (3).

10 CURĂȚAREA ȘI ÎNTRETINEREA

• Înainte de efectuarea oricăror lucrări la echipament, deconectați fișa de alimentare de la priză.
• Curățați echipamentul cu o cârpă umedă și puțin săpun lichid. Este interzisă utilizarea produselor de curățare sau a solventilor, care pot deteriora componentele din plastic ale echipamentului.
• Verificați periodic cablul de oțel (7) pe întreaga lungime, pentru identificarea unor eventuale deteriorări, precum și funcționarea suportului opritorului (Înfășurați cablul până când opritorul(10) activează suportul opritorului micro-comutatorului).

• În caz de deteriorare a cablului de oțel (7) (tăiere sau îndoire, fig. 6), acesta trebuie înlocuit de către un profesionist, cu piese de schimb originale.

• La montarea cablului, este obligatoriu să se țină cont de opritor pentru a asigura o oprire sigură la limită.

• Verificați dacă toate componentele mecanice se pot mișca liber după deconectarea fișei de alimentare.
  Înlocuiti componentele lipsă numai cu piese de schimb originale.
• Returnați echipamentul distribuitorului pentru a asigura o reciclare profesionistă.

11 DATE TEHNICE

Tensiune nominală	230 V ~
Frecvență nominală	50 Hz
Putere nominală:	1000 W
Intensitate nominală	4.4 A
Sarcină maximă
- cu un singur cablu	200 kg
- cu două cabluri	400 kg
Viteza cablului
- cu un singur cablu	8 m/min
- cu două cabluri	4 m/min
Înălțime de ridicare
- cu un singur cablu	12 m
- cu două cabluri	6 m
Diametrul cablului	4,0 mm
Clasa de protectie	IP54
Categoria motorului	A1
Regim de functionare	ED: 20%
Clasa de protectie	I
Greutate	17 kg

12 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de putere acustică LwA 71 dB(A)

13 DEPANAREA

Defecțiune uzuală	Cauză	Soluție
Se acționează comutatorul de funcționare, dar motorul nu pornește.	1. Nu este conectat la sursa de alimentare.2. Cablurile sunt rupte sau uzate.3. Defecțiune a comutatorului.4. Condensatorul este străpuns.5. Comutatorul opritorului nu a fost reinitițializat sau defecțiune a micro-comutatorului.6. Termostatul are un cablu întrerupt.	1. Conectați aparatul la priză.2. Verificați/reparați cablurile și reconectați la priză.3. Reparați sau înlocuiti comutatorul.4. Înlocuiti condensatorul.5. Verificați comutatorul opritorului și înlocuiti comutatorul opritorului.6. Așteptați răcirea aparatului sau înlocuiti termostatul.
A fost activat comutatorul de funcționare. Zgomotul motorului este foarte puternic, dar motorul nu poate prelua sarcina.	1. Tensiunea de alimentare este prea redusă.2. Condensatorul este defect.3. Frâna nu este eliberată complet.	1. Reglați funcționarea în funcție de alimentarea cu energie.2. Verificați alimentarea cu energie.3. Reparați mașina la un atelier de reparații autorizat.
După o pană de curent, frânele nu țin sau mașina alunecă.	▪ Spațiu prea mare între frâne.▪ Arcul frânei este uzat.▪ Discul frânei este blocat.▪ Discul frânei este de la început murdar.	▪ Reparați mașina la un atelier de reparații autorizat.
Zgomotul mașinii se intensifică.	1. Ungere necorespunzătoare.2. Roata dințată și lagărele sunt deteriorate după utilizarea îndelungată.3. Montare necorespunzătoare sau urme de impact.	1. Ungeți / lubrifiata corespunzător mașina.2. Înlocuiti roata dințată sau lagărele.3. Verificați componentele montate sau apelați la un tehnician calificat pentru verificare.
Tensiunea de alimentare a troliului cu cablu este prea ridicată.	1. Împământare necorespunzătoare sau lipsă.2. Conectorii din interior ating carcasa.	1. Verificați cablurile cu împământare și conectați-le corespunzător.2. Verificați toate racordurile hidraulice.
Comutatorul opritorului nu funcționează.	1. Comutatorul opritorului este defect.2. Comutatorul opritorului este blocat.	1. Opriti și înlocuiti.2. Verificați, reparați și înlocuiti comutatorul opritorului.

14 GARANTIE

- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator. - Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.

- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.

- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.

- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) si împreună cu dovada cumpărării.

15 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

16 DECLARATIA DE CONFORMITATE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgia, ca unică parte responsabilă, declară că

produsul: Troliu ELECTRIC cu cablu

marcă de comert: POWERplus

model: POWX901

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2014/30/EU

2006/42/EC

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN14492-2:2019

EN60204-32:2008

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate 16/06/2022, Lier - Belgium
