BRUKSANVISNING POWX901 PowerPlus

POWX901 1 TILTENKT BRUK Denne wiretaljen brukes til å heve og senke laster. Det er et ideelt verktøy for å heise interiører, på byggeplasser, på verksteder osv. Egner seg ikke til profesjonelt bruk. ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med. 2 BESKRIVELSE (FIG. A)

1. Installasjonsbraketter

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

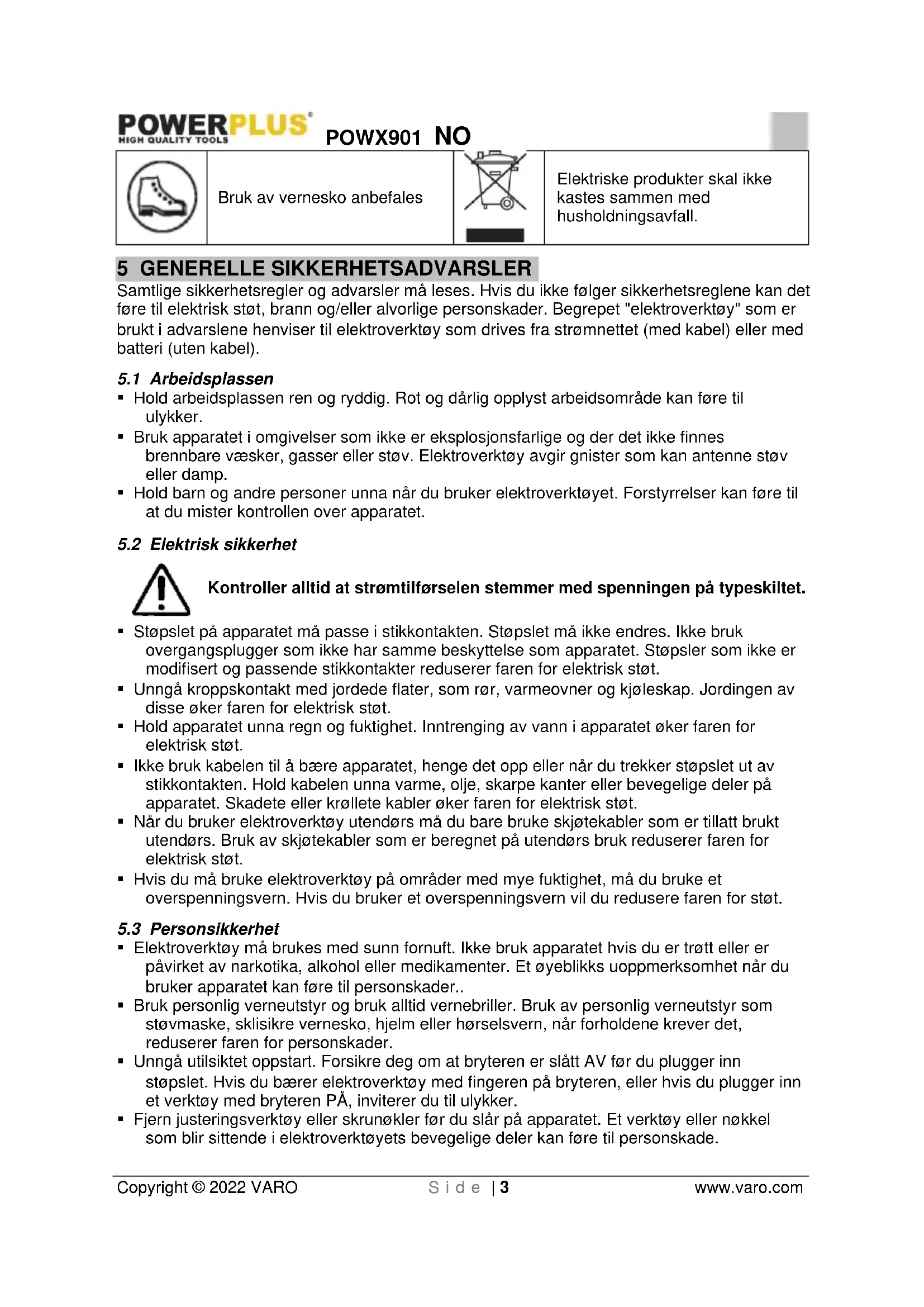

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader..

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.POWX901 NO Copyright © 2022 VARO S i d e | 4 www.varo.com

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 EKSTRA SIKKERHETSINFORMASJON OBS! Bruk aldri maskinen til å transportere personer eller dyr! Stå eller arbeid aldri under en last som heises.

• Hold arbeidsplassen rundt deg ren.

• Ta hensyn til miljøpåvirkning. Sørg for god belysning på arbeidsplassen. Ikke bruk verktøyet på steder med brannfare, lett antennelige væsker eller eksplosiver. Ikke eksponer det for værforhold som regn, fuktighet, direkte sollys, støv eller kulde.

• Beskytt deg selv mot elektriske støt.

• Hold verktøyet unna uautoriserte personer.

• Oppbevar wiretaljen på en passende måte når den ikke brukes. Oppbevar taljen på et tørt, høyt eller låsbart sted, utenfor barnas rekkevidde.

• Bruk verneklær. Ikke bruk løse klær eller smykker, disse kan hekte seg fast i verktøyets bevegelige deler. Verneutstyr (som gummihansker, sklisikkert fottøy, hørselsvern, hårnett osv.) anbefales når du arbeider med verktøyet.

• Strømledningen (17) må kun brukes til det den er beregnet på. Ikke bær eller trekk verktøyet etter strømledningen (17), og trekk aldri i ledningen for å trekke støpslet ut av stikkontakten. Hold strømledningen (17) unna varmekilder, olje eller skarpe kanter. Sjekk strømledningen (17) for skader før hver gangs bruk. Bruk aldri taljen hvis wiren er slitt eller har knuter eller knekk. Wiren må skiftes ut av en kvalifisert fagmann.

• Sørg for å stå støtt og oppreist. Sørg for å ha en sikker stilling, stå alltid i balanse og unngå ekstreme vinkler.

• Koble strømmen fra taljen når den ikke er i bruk og før du skal utføre vedlikehold.

• Vær alltid forsiktig og oppmerksom når du arbeider.

• Bruk kun tilbehør som anbefales av verktøyprodusenten.

• Wiretaljen må kun repareres av en kvalifisert fagmann. Dette elektriske verktøyet oppfyller kravene til gjeldende sikkerhetsforskrifter.

• Sørg for å heve lastene med laveste hastighet fra bakken. Wiren skal være stram og ikke rullet ut når du starter et løft fra bakken.

• Mikrobryteren skal ikke brukes som en av-bryter, og den kan ikke demonteres. Mikrobryteren er en sikkerhetsanordning som skal hindre at en last heises over grensen.

• Hvis bremsen ikke virker og lasten senkes for hurtig, må du øyeblikkelig trykke inn av- bryteren og deretter på-bryteren. Etter å ha fjernet lasten, må du sende verktøyet inn for reparasjon hos en fagmann.

• Ikke la lasten henge i luften for lenge, dette kan føre til deformering av komponenter. Ikke utfør reparasjoner eller inspeksjoner på verktøyet mens det er i bruk.

• Det er forbudt å skifte noen del av wiretrinsen eller å demontere denne.

• Avhengig av hvor hyppig verktøyet brukes, må det levers inn for grundig vedlikehold etter 20 timers kontinuerlig bruk (eller minst en gang om året).

• Bruk nødstoppen (15) til å stoppe verktøyet ved farer eller i en nødsituasjon. Still nødstoppen (15) tilbake til bruksstilling ved å vri i pilens retning (med klokken) når faren er over.

7 FØR HVER GANGS BRUK

OBS! Wiretaljen er kun beregnet på hjemmebruk! Den er ikke beregnet på profesjonell bruk. Verktøyet kan kun brukes trygt hvis du leser og følger håndboken og sikkerhetsinstruksjonene. Før oppstart, må du gjøre noen forberedelser:

• Påse at spenningen i strømnettet er i samsvar med spenningen på typeskiltet, og at verktøyet er utstyrt med korrekt støpsel.

• Foreta en test uten last før du bruker verktøyet første gang, og sjekk også: − A) Funksjonen til betjeningsbryteren (16) bryteren for å være sikker på at du kan kontrollere heving og senking av kroken (12). − B) Funksjonen til øvre grensebrakett (8), for å sikre at den kutter strømkretsen. − C) Funksjonen til nedre grensebrakett (9) for å sikre at strømkretsen brytes når stålwiren (7) er nesten rullet av. − D) Alle unormale lyder ved oppstart. − E) Stålwiren (7) for skader (brudd eller knekk), da den må skiftes ut med en gang.

• Sjekk bremsen før du hever eller senker en last.

• Inspiser kroken (12) før bruk. Sjekk at den ikke er skadet eller vridd. Skift ut etter behov.

• Bruk av en reststrømsbryter (rød nødstopp (15)) gir ekstra beskyttelse.

• Sørg for at delene smøres tilstrekkelig. Smør inn lastekroken (12), wiretrommelens aksel, bremsen og lageret hvert halvår.POWX901 NO Copyright © 2022 VARO S i d e | 6 www.varo.com

• Smør inn holderne for trommelakselen hver gang stålwiren (7) skiftes. Hvis wiren skades, må den skiftes ut med en gang.

• Husk alltid å trekke ut støpslet før du utfører reparasjoner eller vedlikehold.

• Påse at taljen installeres i vater, ikke skjevt.

• Fjernkontrollen (14) må være lett tilgjengelig til enhver tid, og må derfor installeres i en høyde av 0,8 m til 1,5 m over gulvet (Fig. 3).

• Vikle aldri av mer wire enn at det ligger igjen tre hele lag på trommelen.

• Hvis det røde merket er synlig, må wiretaljen stanses øyeblikkelig. Ikke fortsett å vikle av wire!

• Vikle alltid av wiren som vist i Fig. 4. Merk: Når du skifter wire, må du sørge for å trekke wiren inn gjennom det firkantede hullet på trommelen, og deretter ut av det runde hullet. Vikle deretter wiren to omdreininger og trekk den mot trommelens kant og fest den.

• Wiretaljen betjenes med fjernkontrollen (14). Når du trykker på den øvre delen av betjeningsbryteren, heves lasten. Når du trykker på den nedre delen, senkes lasten. Du må aldri slå direkte over fra heving til senking eller omvendt. Stopp alltid wiretaljen først før du endrer retning.

• Bruk nødstoppen (15) til å stanse taljen øyeblikkelig i et nødstilfelle og for å sikre mot omstart. For å stille taljen tilbake til bruksstatus, må du først dreie nødstoppen (15) med klokken. Dette låser opp nødstoppen (15). Wiretaljen kan nå brukes igjen.

• Taljen er designet med endestopper. Når lastekroken (12) heves til øverste posisjon, vil stopperen (10) treffe øvre grensebrakett (8). Mikrobryteren på grensebraketten (8) vil kutte strømkretsen og stanse motoren av hensyn til sikkerheten. Når lastekroken (12) senkes til wiren (7) nesten er rullet av trommelen, vil mikrobryteren på nedre grensebrakett (9) aktiveres og kutter strømmen slik at motoren stanser.POWX901 NO Copyright © 2022 VARO S i d e | 7 www.varo.com OBS! Hvis wiren vikles av til den røde mikrobryter synes, må taljen stanses øyeblikkelig. Ikke under noen omstendighet kan wiren trekkes ut over dette punktet.

• Når en last senkes, må du huske at taljen kan vikle av noen centimeter med wire selv etter at den stanses. Husk derfor å stanse taljen i tide.

• Påse at stålwiren (7) ikke beveges mer enn 15° ut fra senter.

• Taljen kan bruke enkel eller dobbel wire, derfor kan den nominelle vekten variere (se tekniske spesifikasjoner).

• Etter å ha pakket ut komponentene, må du sjekke at alle deler og alt tilbehør er i henhold til instruksjonene. Sjekk at taljen er fri for bulker og andre skader, at wirefestene ikke har defekter og at motoren ikke viser tegn på regn- eller vannskader.

• Taljen bruker en enfaset strømforsyning. Den nominelle spenningen er 230 V + 20 %, normal frekvens er 50 Hz + 1 %. Motoren må jordes. I strømkretsen må det installeres overstrømsvern.

• Etter at strømmen er koblet til, kan taljen heves og senkes trinnvis. Hev og senk lastekroken uten last. Først når heving og senking går jevnt og bremsen virker som den skal, kan taljen testes med en prøvelast.

9.1 Intermitterende drift

Denne taljen er designet for drift av typen S3 20 % - 10 minutter (periodisk intermitterende drift). Den relative driftssyklusen er 20 %, som betyr at taljen kan brukes med nominell last i 2 minutter under hver driftssyklus, og at den må slås av i 8 minutter for å kjøles ned. Taljen kan derfor brukes kontinuerlig i 20 % av den totale driftssyklusen på 10 minutter med nominell last.

9.2 Overlast (kun for POWX901-POWX902-POWX903)

• Taljen egner seg ikke for kontinuerlig bruk. Motoren er beskyttet mot overbelastning og overoppheting med en termobryter.

• Hvis tillatt driftstid overskrides, vil motorens temperatur øke og termobryteren vil slå taljen av. Termobryteren vi automatisk slå taljen på igjen etter en periode med nedkjøling.

• Løsne mutrene på de 3 skruene på lastekroken med trinse (13) og ta av dekselplaten på siden. Legg stålwiren (7) rundt den avvikende akselen og fest dekslet og mutrene igjen. Påse at lastekroken med trinse (13) er korrekt installert og at mutrene er godt strammet til.

• Trekk støpslet ut av stikkontakten før du utfører arbeid på taljen.

• Rengjør taljen med en fuktig klut og litt flytende såpe. Bruk aldri rensemidler eller løsemidler, disse kan skade taljens plastdeler.POWX901 NO Copyright © 2022 VARO S i d e | 8 www.varo.com

• Inspiser med jevne mellomrom hele lengden av stålwiren (7) for skader, og også funksjonen til grensebraketten (rull inn wiren til stopperen (10) aktiverer mikrobryteren).

• Hvis stålwiren (7) er skadet (delt eller bøyd, se Fig. 6), må den skiftes av en fagmann med bruk av originale reservedeler.

• Når wiren installeres, er det viktig å huske stopperen for at grensebryteren skal kunne aktiveres.

• Kontroller at alle mekaniske komponenter kan beveges fritt etter at støpslet er trukket ut av stikkontakten.

• Tapte eller skadede deler må kun skiftes ut med originale reservedeler.

• Returner taljen til forhandleren for profesjonell gjenvinning. 11 TEKNISKE DATA Nominell spenning 230 V~ Nominell frekvens 50 Hz Nominell effekt: 1000 W Nominell strøm

Vekt 17 kg 12 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydeffektnivå LwA 71 dB(A) 13 FEILSØKING Vanlig funksjonsfeil Årsak Løsning Betjeningsbryteren trykkes inn, men motoren starter ikke.

1. Støpslet er ikke satt i

2. Sjekk/reparer ledningene og

5. Sjekk endebryteren og skift

1. Spenningen som tilføres er for

1. Juster arbeidet, avhengig avPOWX901 NO

Copyright © 2022 VARO S i d e | 9 www.varo.com er trykket inn. Motoren gir mye støy, men klarer ikke å heve lasten. lav.

2. Kondensatoren har blitt

3. Bremsen er ikke helt åpen.

kvalifisert fagmann. Etter et strømbrudd holder ikke bremsene eller lasten sklir ned.

• Det er for stor åpning mellom bremsene.

• Bremsefjæren er ødelagt.

2. Tannhjulet og lagrene er skadet

etter lang tids bruk.

3. Feil installasjon eller bulk.

1. Smør taljen som spesifisert.

2. Skift tannhjul og lagrene.

3. Sjekk installerte deler, eller

få en kvalifisert fagmann til å sjekke dette. Taljen får for mye spenning.

2. Sjekk, reparer eller skift

endebryteren. 14 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
