MANUAL DE UTILIZARE GS29VVWE0N SIEMENS

Indicii pentru reparati - Congelator

Referitor la acest document. 410

1.1 Informati importante 410

1.1.1 Aplicabilitatea 410

1.2 Explicatia simbolurilor 410

1.2.1 Nivelurile de pericol.. 410
1.2.2 Simbolorile de pericol 410
1.2.3 Structura averismentelor 411
1.2.4 Simbolorile generale 411

Siguranta 412

2.1 Instruetiuni generale de siguranta 412
2.1.1 Toate aparatele electrocasnice 412

Instrumente simeriale utile 413

Repararea 414

4.1 Inlocuirea garniturii uui 414

4.1.1 Demontarea gamiturii uii 414
4.1.2 Montarea gamiturii usii 414

4.2 Inlocuirea manerului uui 417

4.2.1 Demontarea manerului usii 417
4.2.2 Montarea manerului usii 417

4.7 Repositionarea raftului 427

4.7.1 Demontarea raftului 427
4.7.2 Montarea raftului 427

4.8 Repositionarea containerului pentru alimente inghejate 428

4.8.1 Demontarea containerului pentru alimente ingheata 428
4.8.2 Montarea containerului pentru alimente ingheata 428

4.9 Repositionarea recipientului pentru cuburi de gheata 429

4.9.1 Demontarea recipientului pentru cuburi de gheata 429
4.9.2 Montarea recipientului pentru cuburi de gheata 429

4.10 Inlocuirea lampii LED de sus. 430

4.10.1 Demontarea lampii LED 430
4.10.2 Montarea Iampii LED de sus 431

Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiajiei neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

PERICOLTipul Şi sursa pericolulul!Consecintele posible ale ignorārii pericolului/avertismentului.Māsun Şi interdictül pentru prevenirea pericolulul.

Exempli umator prezinta un avertistem privid electrocutareae din cauza pieseler sub tensiune. Se mentioneza matura necessara pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectăji aparatele de la sursa de alimentare cu tensiune cu cel putün 60 de secunde inante de a incepe reparàtiile.

In acest document sunt utilizez simbolurile generale de mai jos:

Simbol general Semnificatie
i	Identificarea unei recomandari speciale(text și/sau grafică)
i	Identificarea unei recomandari simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessities
	Identificarea condiţilor preliminare nece-sare
	Identificarea unei stări (dacă..., apoia...)
	Identificarea unui rezultat
[Pornire]Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de série
Stare Identificarea unui text/unei ferestre afișate (pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutári!
• Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarié.
• Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.

Pericol de ranire din cauza muchillor ascutite!

Pericol pentru siguranta/functionarea aparatului!

Utilizati numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.

Desemnare Detali li Imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă Phillips PH2
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată Lamâ de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

1. Indepartati garnitura usii din canelura colturil dor dreapta si stanga.

1. Demontati garnitura usi din canelură.

Garnitura uşii este demontata.

4.1.2 Montarea garniturii usii

i	Grosimea garniturii neo a usii poate fi uşor diferitera fată de grosimea garni-turi vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiorarea pe termen lung.
i	Dacă aparatul dumneavoastră are balamale reglabile sau accesori pen-tru balamale, puteti optimiza comportamentul de inchidere in consecță.
i	Orificiile de mici dimensionali practicate in garnitura usii au rol functional (sunt necessare pentru ventilatie). Ele nu sunt defe cate ale produsului.

Repararea

1. Verificatç canalura pentru montarea garniturii si asiguratj-va că nu prezintă defecte.

1. Daca canalura pentru montarea garniturii prezintă defecte, este deteriorata. Contactati departamentul de service pentru clienti.

O deformare uoarà a gamirutii usi este normala si nu afecteazafunctionarea acesteia. Se recomanda sā indreptati gamitura usi ina-nte de a o introduce in aparat.

Incalizi garnitura uşii cu un uscator de pār sau cu apā fierbinte ši remodelati-o cu mana.

1. Impingeti colturile de sus si de jos ale garniturii in canelura.

Repararea

1. Apasaji intreaga garniturān canelurā, pas cu pas.

Garnitura usii est me montata.

4.2 Inlocuirea帽子erului uşii

Scule speciale:

Aparatul este deconectat de la sursa de energia electrica.
Usa este beschisă.

4.2.1 Demontarea manerului uşii

1. Demontati doua capace de suruburi (1).

2. Desurubati doua suruburi (2).

3. Demontati manerul usii (3).

Mainerul usii estedemontat.

4.2.2 Montarea manerului uşii

Easy opening handle este demontat.

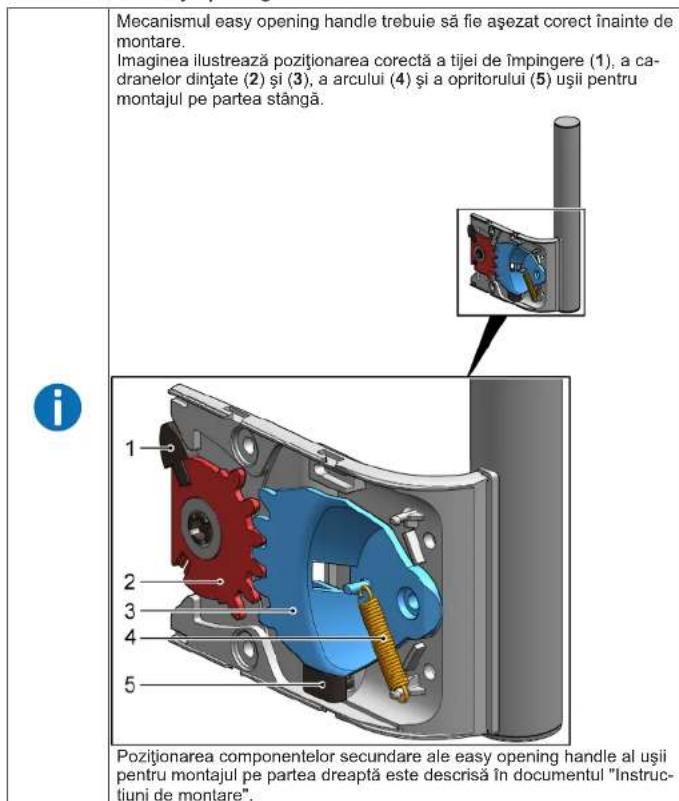

4.3.2 Montarea easy opening handle

Monta urmand procedure de demontare in ordine inversa.

Repararea

4.4 Inlocuirea balamalei de sus a usii

Scule speciale:

Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai mʌnusi de protecţie.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobin

Fixati aparatele impotriva alunecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi

te!

DeteriorareaAlterotiesaleaparatuluiiauaseiclientului,deexemplu, parte do jos.

Fixati componenta impotrivacaderii.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei usii

Repararea

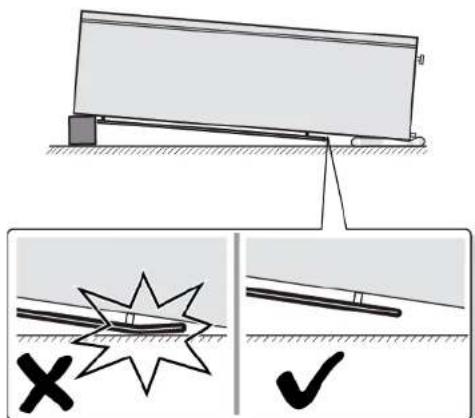

1. Asezaji aparatul pe spate.

2.1. Apasati capacul balamalei de sus pe ambele parti laterale (1).

• Operativa de demontare a usii aparatului trebueie efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persone.

Utilizati numai instrumente si echipamente adecvaile.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Purtaj manusi de protecije.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala ununecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

DeteriorareaAlterotiesaleaparatuluiiauaseiaeiertului,dexemplu, partejdojis.

Fixati componenta impotrivacaderii.

PERICOL

Pericol de electrocutare din cauza pieseler sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare

• Componentele le electrice trebuie reparate de câtre electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respectve.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

ces prin electrocutare.
Deconectati aparatele de la sursa de alimentare cu tensiune cu
cel putin 60 de secunde inainte de a incepe reparatiile.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalei usii

1. Asezaji aparatul pe spate.

Repararea

2.1. Apasati capacul balamalei de sus pe ambele parti laterale (1).
2. Indepartati capacul balamalei de sus (2).
3. Demontati capacul balamalei de sus (3).

3.1.Demontatjcapaculcutieicabluri(1).
2. Demontati protectia caburilor (2).
3. Deconnectati conxiunea electrica (3).
4. Desurubati doua suruburi (4).
5. Demontati balamaua de sus (5).

Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Purtati manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

DeteriorareaAlterotiesaleaparatuluiiauaseiclientului,deexemplu partea dejos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

Aparatul este asezat pe spate.
Balamaua de sus este demontata. 422

4.6.1 Inlocuirea balamalei de jos a usii

1. Demontati usa.

2.1.DeSurubati surubul (1).

1. Rotiti sicoatei balamaua de sus (2).
2. Demontati balamaua de jos (3)

Balamaua de jos este demontata.

Repararea

4.6.2 Montarea balamalei de jos a usii

Montati urmmand procedure de demontare in ordine inversa.

Repararea

4.7 Repositionarea raftului

Cerinta:
Usa este beschisã

4.7.1 Demontarea raftului

Scoateti raftul.

Raftul este demontat.

4.7.2 Montarea raftului

4.8 Repositionarea containerului pentru alimente inghețate

Cerinta:
Usa este deschisa.

4.8.1 Demontarea containerului pentru alimente inghețate

1.Extragei complet containerul pentru alimente ingheata (1).
2. Scoateti containerul pentru alimente ingheata (2).

Containerul pensu alimente inghejate estedemontat.

4.8.2 Montarea containerului pentru alimente inghețate

4.9 Repoziptionarea recipientului pentru cuburi de gheata

Cerinta:
Usa este deschisa.

4.9.1 Demontarea recipientului pentru cuburi de gheata

1. Extragej containerul pentru alimente ingheata cu recipientul pentru cuburi de gheata (1).
2. Decuplati carligele (2).
3. Demontati recipientul pentru cuburi de gheata (3).

Recipientul pentru cuburi de gheata este demontat.

4.9.2 Montarea recipientului pentru cuburi de gheata

Montalji urmand procedura de demontare in ordine inversa.

Repararea

4.10 Inlocuirea lampii LED de sus

Scule speciale:

Surubelniţă plata Lama de 2,4 mm x 0,4 mm x 60 mm, in kitul [00341820]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaoire

• Componentelele electrice trebuie reparate de câtre electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconecta† aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de a fincepe reparatille.

ATENTIONARE

Marginea ascuţite!

Ranire prin taiere

Aparatul este deconectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.

4.10.1 Demontarea lampii LED

1. Deplasati lampa LED spre stanga.

Conexiunea electrica a lampii LED este deconectata.

2.Decuplatc arligele lampii LED.

Repararea

1. Demontaji lampa LED deplasand-o in fata.

Lampa LED este demontata.

4.10.2 Montarea lampii LED de sus
