HASZNÁLATI ÚTMUTATÓ GS29VVWE0N SIEMENS

4.1.2 Montáz tésnéní dvirek

Javitasi utmutató - Fagyasztószekrény

1 A Dokumentummal kapcsolatos informaciok 252

1.1 Fontos tudnivalok 252

1.1.1 Cel 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszelyessegi szintek 252
1.2.2 Veszelyt jelz szimbolumok 252
1.2.3 A figyelmeztetesek felepitese 253
1.2.4 Aitalanos szimbolumok 253

Biztonsag 254

2.1 AltalanosBiztonsagiutasItasok 254

2.1.1 Osszes haztartasi keszulek 254

Szerszamok es segedanyagok 255

Javitás. 256

4.2 A fogantyu cseréje 259

4.2.1 A fogantyu eltavolitasa 259
4.2.2 A fogantyu felszerelése 259

4.3 Az easy opening handle fogantyu csereje 260

4.3.1 Az easy opening handle fogantyu eltavolitasa 260
4.3.2 Az easy opening handle fogantyu felszerelése 260

4.4 A felso ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolitása 261
4.4.2 Az ajtózsanér felszerelése 263

4.5 A felso ajtószanér cseréje (kijelzös ajtó) 264

4.5.1 Az ajtózsanér eltávolitasa 265
4.5.2 Az ajtózsanér felszerelèse 266

4.6 Az also ajtóznanér cseréje 267

4.6.1 Az also ajtózananér cseréje 267
4.6.2 Az also ajtozsaner felhelyezese 268

4.7 A polc csereje 269

4.7.1 A polc eltavolitasa 269
4.7.2 A polc beszerelése 269

4.8 Fagyasztódoboz cseréje 270

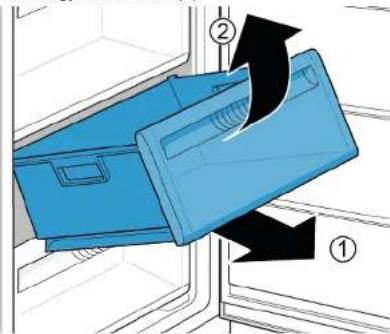

4.8.1 Fagyasztódoboz eltávolítása 270
4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jegkeszitc csereje 271

4.9.1 A jegkesztö eltavolitasa 271
4.9.2 A jegkesztö beszerelse 271

4.10 Felso LED-vilagitas csereje 272

4.10.1 LED-vilagitas eltavolitasa 272
4.10.2 A felso LED-vilagitas beszerelése 273

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeléloen.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszelyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszely súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felépitese

A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levó alkaterśek okozla Āramutërese figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedst.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
▶	Videós oktatóanyagra mutató hivatkozás
◎	A szükséges eszközök
✓	A szükséges feltetelek
¶	Feltétel (ha..., akkor...)
●	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülek

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkezdese elto legalab 60 masodpercevalassza le a keszuleket az elektroma halozatrlo.
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztyut.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses ellen a nehez alkatrzeseket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!

Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	###
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6,3 mm (1/4")
Laposfejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

Követelmény:
Az ajtó nyitva van

4.1.1 A gumitōimits eltávolítasa

1. Vegye ki a gumitōmitést a barázdából a jobb é s a bal sarokban.

1. Huzza ki a gumitimitest a barazdabol.

Eltavolitotta a gumitomitest.

4.1.2 A gumitomités beszerelése

	Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgától. Ez nem befolyasolja az ajócsukás MODját és hosszú tátmuködését.
	Ha a készüléköben beallithato zsanérok vagy zsanérrögztísep sk vannak, utolag optimalizálhatja a becsukás MODját.
	A gomitōimitsben lévő apró, oldásó lyukak FUNCIONÁlisak (a szellözs-hez szükségesek). Ezek nem gyárási hibák.

Javitás

1. Ellenorizze a barazdát sérelések szempontjábol.

1. Ha a gomitimits barazdaja serrt: -Vegye fei akapcsolatot azugyfelszolgalattal.
2. A gumitōmtés enyhe deformálóda normalí, és nem befolyasoljá a működesét. Javasolt a gumitōmtés kiegyenesítse a keszülékbe tör-ténô behelyezes elott.

Hajszaritóval vagy forro vizzele meigite fel a gumitōmisté, és kezzel formazza üjra.

1. Nyomja a gumitōmītes fenti és lenti sarkait a barázádba.

Javitás

1. Nyomja a teljes gumitomitest aprankent a barazdaba.

Beszerelle a gumitomitest.

4.2 A fogantyu csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfeju csavarhuzo Hegy 10 mm x 1,6 mm x 200 mm

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van

4.2.1 A fogantyu eltavolitasa

1. Tavolitsa el a két csavarfedelet (1).

2. Csavarja ki a két csavart (2).

3. Távolitsa el a fogantyút (3).

Eltavolitotta a fogantyut.

4.2.2 A fogantyufelszerelése

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.3 Az easy opening handle fogantyu cseréje

Kulonleges eszkozok

PH2 csillagcsavarhuzo
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
Az ajto nyitva van

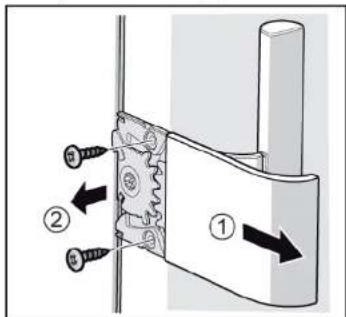

4.3.1 Az easy opening handle fogantyu eltavolitasa

1. Távolitsa el az easy opening handle fogantyu fedelét (1).
2. Csavarja ki a két csavart (2).

Eltavolitotta az easy opening handle fogantyut.

4.3.2 Az easy opening handle fogantyu felszerelèse

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.4 A felso ajtozsan er csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulsek

Viseljen védokeszlyut.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csontorés / zúzódási serulések

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülek többi részeinek vagy az ügyfél lakásnak (pl. padió) károso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszüléket leválasztotta az áramellátsröl.
Eltavolitotta a keszulék belsö szerelvényeit.

4.4.1 Az ajtózanan er eltavolitasa

Javitás

1. Forditsa a keszüléket a határa.

2.1. Nyomja meg mindkét oldalon a felso zsanér burkolatát (1).

1. Húzza el a felsö zsanér burkolatát (2)
2. Tavolitsa el a felso zsan er burkolatat (3).

Javitás

3.1.Csavarja ki a két csvart (1).

1. Távolitsa el a felso zsanert (2).

Eltávolitotta a ajtó felsö szanérját.
4.4.2 Az ajtózsanér felszerelése
Az elhelyezest forditott sorrendben végEZze.

Javitás

4.5 A felso ajtószanér cseréje (kijelzös ajto)

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülék ajtajänak eltavollatas kizarolag szakemberrel végeztesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.

VIGYAZAT

Éles sprelek!

Vagasi serulsek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontt keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti sereules.
Biztositsa az alkatreszt leeses elln.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk tobbi részeinek vagy az ügyfél lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

VESZÉLY

Áramütes veszélye áram alatt levő alkatrészek miatt!

etveszély a nem megfelelo javitás okozta áramutés miatt

Az elektramos alkatrsezek javatisat kizarolag képsett elektrum-szeresz végêhetzi.
A javatis utan végéztesen a VDE 0701-nek vagy az orszagspecfikus szabalyozaskon megfelelo vizgálaton.

VESZÉLY

alos aramutes

A javitas megkezdese elott legalabbb 60 masodperccel valassza le

a keszülkeket az elektromos halózatról.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasról.
Eltavolitotta a keszulék belso szerelvenyeit.

Javitás

4.5.1 Az ajtózsanér eltávolitasa

1. Forditsa a keszuleket a hatara.

2.1. Nyomja meg mindkét oldalon a felso zsanér burkolatát (1).

1. Húzza el a felsö zsanér burkolatát (2).
2. Távolitsa el a felso zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelet (1).

1. Távolítsa el a kabelburkolatot (2).
2. Valassza le az elektromos csatlakozast (3).
3. Csavarja ki a két csavart (4)
4. Távolítsa el a felso zsanér (5).

Eltavollotta az ajto fello zsanerjat.

4.5.2 Az ajtószanér felszerelése

Az elhelyezest forditott sorrendben végezze.

Javitás

4.6 Az also ajtózansér cseréje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulsek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorés /zuzodási serulések

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszüléket levalasztotta az aramellatásrol.
Eltavolitotta a keszulékbelszerelevenyeit.
A keszuleket a hatara forditotta.

Eltavolitotta a felso zsanert.264

4.6.1 Az also ajtózanscrseje

1. Vegye le az ajtót.

2.1.Csavarja ki a csavart (1).

1. Forditsa ki az also zsanert (2).
2. Távolítsa el az also zsanér (3).

Eltavolitotta az also zsanert.

Javitás

4.6.2 Az also ajtóznanér felhelyezese
Az elhelyezest forditott sorrendben végEZze.

Javitás

4.7 A polc séréje

Követelmény:
Az ajto nyitva van

4.7.1 A polc eltavolitasa

Huzza ki apolcot.

Elévalitotta a polcot.

4.7.2 A polc beszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.8 Fagyasztódoboz cseréje

Kovetelmeny:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítasa

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolitsa el a facyasztódobozt (2).

Eltavolitotta fagyasztodobozt.

4.8.2 A fagyasztódoboz behelysezé

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.9 A jegkesztó cseréje

Követelmény:
Az ajtó nyitva van

4.9.1 A jégkésztó eltávolítasa

1. Húzza ki a fagyasztódobozt a jégkésztövel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkesztól (3).

Eltávolította a jégkésztó.

4.9.2 A jégkésztó beszerelése

Az elhelyezest forditott sorrendben végaze.

Javitás

4.10 Felsö LED-vilagítas cseréje

Kulonleges eszkozok

Laposfeji csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]

A keszüléke karbantartásmentes LED-világítással rendelkezik.

A vilagitast kizarolag az ugfyfelszolgalat vag szakkepzett technikusok ja-vilthajek meg!

VESZÉLY

Aramutes veselye aram alatt levalkatreszek miatt!

Eletveszély a nem megfelelo javitas okozta aramutes miatt

A Z Elektramos alkatrészek javitásat kizárólég képzzét elektrumú-szerész evgezhehl.
A javatis utan végétezzes a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizsgalatot.

VESZELY

Aramutés veszélye aram alatt levó alkatreszek miatt! Haláos aramutés

A javitas megkezende elott legalabb 60 masodperccel valassza le a keszulékeket az elektromhos halozatrôl.

VIGYAZAT

Éles szelek!

Vagasi sérulèsek
Viseljen védokesztyut.

Követelény:

A készüléket levalasztotta az aramellatasról.
Az ajtó nyitva van
Eltavolitotta a keszulék felső szerelvenyèit.

4.10.1 LED-vilagitas ehtavolitasa

1. Vigye a LED-vilagitast a bal oldalra.

Levalasztotta a LED-vilagitas elektromos csallakozasal.

1. Oldja ki a LED-vilagitashoz kapcsoló horgokat.

Javitás

3.Emelje e a keszulktol a LED-vilagitast.

Eltavolitotta a LED-vilagitast.

4.10.2 A felso LED-vilagitás beszerelése
Az elhelyezest forditott sorrendben végezze.

4.4.2 Montáz zavesu dvierok

4.5.2 Montáz zavesu dvierok
