Tuotetyyppi	Pakastin
Merkki	Siemens
Malli	GS29VVWE0N
Mitat (K x L x S)	185 cm x 60 cm x 65 cm
Nettopaino	70 kg
Virtalähde	220-240 V, 50 Hz
Energialuokka	A+
Nettokapasiteetti	200 L
Laatikoiden lukumäärä	6
Pikapakastustoiminto	Kyllä
Sulatustyyppi	Manuaalinen
Sisävalaistus	LED
Jääpalakone	Sisäänrakennettu
Melutaso	40 dB
Korjattavuus	Varaosat saatavilla (tiivisteet, saranat, kahvat, valaistus, lokero, jääpalakone)
Turvallisuusohjeet	Irrota pistoke ennen korjausta, käytä suojakäsineitä, käytä asianmukaisia työkaluja

Usein kysytyt kysymykset - GS29VVWE0N SIEMENS

Miten Siemens GS29VVWE0N -pakastimen lämpötila säädetään?

Lämpötila säädetään yleensä painikkeella tai näytöllä sisällä tai etupaneelissa. Katso käyttöpaneelia ja säädä lämpötila välillä -18°C - -24°C.

Miten pakastin sulatetaan?

Sulata manuaalisesti: irrota pistoke, poista ruoat, jätä ovi auki ja aseta astiat sulamisveden keräämiseen. Imeytä vesi sienellä. Älä käytä teräviä esineitä jään poistamiseen.

Mitä tehdä, jos pakastin ei jäähdytä?

Tarkista ensin virtalähde ja lämpötila-asetus. Varmista, että ovi on kunnolla kiinni. Jos ongelma jatkuu, tarkista kompressori tai ota yhteyttä huoltoon.

Miten oven tiiviste vaihdetaan?

Poista vanha tiiviste urasta. Asenna uusi tiiviste lämmittämällä sitä varovasti hiustenkuivaajalla pehmentääksesi, ja työnnä se vähitellen uraan aloittaen kulmista.

Miten pakastimen sisäosa puhdistetaan?

Irrota pistoke ja poista ruoat. Puhdista pinnat pehmeällä liinalla, joka on kostutettu lämpimällä vedellä ja miedolla pesuaineella. Kuivaa hyvin ennen käynnistämistä.

Mikä on pakastuskapasiteetti 24h aikana?

Pakastuskapasiteetti on noin 10 kg vuorokaudessa, mikä mahdollistaa suurien tuoreiden ruokamäärien nopean pakastamisen.

Miten pikapakastustoiminto aktivoidaan?

Pikapakastustoiminto aktivoidaan yleensä erillisellä painikkeella käyttöpaneelissa. Se alentaa lämpötilaa pakastaakseen tuoreet ruoat nopeasti. Muista poistaa toiminto käytöstä 24 tunnin jälkeen.

Pakastin pitää ääntä, onko se normaalia?

Kompressorin lievä humina on normaalia. Jos ääni on liiallista, tarkista, että laite on vaakasuorassa ja ettei se kosketa muita esineitä. Naksahdusääni voi viitata osaongelmaan.

Miten LED-valo vaihdetaan?

Irrota pistoke. Siirrä LED-valoa vasemmalle irrottaaksesi liitännän, vapauta sitten koukut ja vedä se pois etupuolelta. Asenna uusi noudattaen päinvastaista järjestystä.

Voinko käyttää muita kuin alkuperäisiä osia korjauksessa?

On suositeltavaa käyttää vain alkuperäisiä Siemens-varaosia turvallisuuden ja oikean toiminnan takaamiseksi. Muiden kuin alkuperäisten osien käyttö voi mitätöidä takuun ja aiheuttaa riskejä.

KÄYTTÖOHJE GS29VVWE0N SIEMENS

Työkalut ja apuvälineet. 142

Korjaus. 143

4.1.1 Oven tiivisteen irrotus 143 4.1.2 Oven tiivisteen asennus 143

4.2 Kahvan vaihto 146

4.2.1 Kahvan irrotus 146 4.2.2 Kahvan asennus 146

4.3 Helposti avattavan kahvan (easy opening handle) vaihto 147

4.3.1 Helposti avattavan kahvan (easy opening handle) irrotus... 147 4.3.2 Helposti avattavan kahvan (easy opening handle) asennus... 147

4.9.1 Jääkuutioalustan irrotus 157 4.9.2 Jääkuutioalustan asennus 157

Vaara ja lähde!

Liikkuvista osista johtuva sähköiskuvaara!

Sähköiskusta johtuva kuolema

Liikkuvista osista johtuva sähköiskuvaara!

Käytä turvakenkiä. - Kiinnitä raskaat osat putoamisen estämiseksi. - Älä työnnä kehonosia liikkuvien osien väliin.

Työkalut ja apuvälineet

Määramine Üksikasjasd Kujutised
Kaitserlie [00342013]	60 cm × 50 cm
Ristpeaga kruvi-keeraja PH2
Tähtotsik TX20 [00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

4.1.1 Oven tiivisteen irrotus

1. Vapauta oven tiiviste huonosti oikeasta ja vasemmasta kulmasta.

4.1.2 Oven tiivisteen asentaminen

Lämmitä oven tiivistettä hiustenkuivaajalla tai lämpimällä vedellä ja muotoile se käsin.

Vammat, jotka johtuvat putoavista osista. Kiinnitä osa putoamisen estämiseksi.

Kiinnitä osa putoamisen estämiseksi.

Huomautus:

Vammat, jotka johtuvat putoavista osista. Kiinnitä osa putoamisen estämiseksi.

HUOMIO!

Sähköiskun vaara liikkuvista osista!

Sähköiskun vaara liikkuvista osista!

Sähköiskusta johtuva sumu

Ennen korjaustöiden aloittamista irrota laitteet sähköverkosta

vähintään 60 sekuntia aikaisemmin.

Huomautus:

Vammat, jotka johtuvat putoavista osista. Kiinnitä osa putoamisen estämiseksi.

Kinnitä osa putoamisen estämiseksi.

Huomautus:

4.9.1 Jääkuutioiden säleikön irrottaminen

4.9.2 Jääkuutioiden säleikön asentaminen

Asenna päinvastaisessa järjestyksessä.

Korjaus

Liikkuvista osista johtuva sähköiskuvaara!

Korjausvinkit - Pakastin

1 Tämä asiakirja 161

1.1 Tärkeitä tietoja 161

1.1.1 Tarkoitus 161

1.2 Symbolien merkitys 161

1.2.1 Vaaratasot 161 1.2.2 Varoitusmerkit 161 1.2.3 Varoitusten rakenne 162 1.2.4 Yleiset symbolit 162

A Turvallisuus. 163

2.1 Yleiset turvallisuusohjeet. 163

2.1.1 Kaikki kotitalouskoneet 163

Työkalut ja apuvälineet. 164

Korjaus. 165

4.1 Oven tiivisteen vaihtaminen 165

4.1.1 Oven tiivisteen poistaminen 165 4.1.2 Oven tiivisteen asennus 165

4.2 Ovenkahvan vaihtaminen 168

4.2.1 Ovenkahvan poistaminen 168 4.2.2 Ovenkahvan asennus 168

4.3 Easy opening handle -kahvan vaihtaminen 169

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen ... 169 4.3.2 Easy opening handle -kahvan asennus 169

4.4 Oven yläsaranan vaihtaminen 170

4.4.1 Oven saranan poistaminen 170 4.4.2 Oven saranan asennus 172

4.5 Oven yläsaranan vaihtaminen (näytöllä varustettu ovi) 173

4.5.1 Oven saranan poistaminen 174 4.5.2 Oven saranan asennus 175

4.6 Oven alasaranan vaihtaminen 176

4.6.1 Oven alasaranan vaihtaminen 176 4.6.2 Oven alasaranan asennus 176

4.7 Hyllyn vaihtaminen 177

4.7.1 Hyllyn poistaminen 177 4.7.2 Hyllyn asennus 177

4.8 Pakastelokeron vaihtaminen 178

4.8.1 Pakastelokeron poistaminen 178 4.8.2 Pakastelokeron asennus 178

4.9 Jääpala-automaatin vaihtaminen 179

4.9.1 Jääpala-automaatin poistaminen 179 4.9.2 Jääpala-automaatin asennus 179

4.10 LED-ylävalon vaihtaminen 180

4.10.1 LED-valon poistaminen 180 4.10.2 LED-ylävalon asennus 181

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoa siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoa varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symbolien merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisinn.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
2	Rajähdysvaara
3	Viiltohaavojen vaara
4	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä näet varoituksen, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
KäynistäNappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

Käytä suojakenkiä. - Estä painavien komponenttien putoaminen. Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liittimet ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite [00342013]	60 cm x 50 cm	###
Phillips- ruuvimeisseli PH2
Torx-kärki TX20 [00340865]	6,3 mm (1/4")
Uraruvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauskessa [00341820]		①

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus: Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

i	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkān aikavällin toimintaan.
j	Jos laitteessa on säädettävät saranat tai saranan kinnittimet, voit optimoida sulkeutumista myöhemmin.
i	Oven tiivisteen sivuilla olevat pienet reliät ovat toiminollisia (tarvitaan ilmanvaithoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vaurioitunut.

1. Jos tiivisteen ura on vaurioitunut.
2. Ota yhteyttä asiakaspalveluun.
3. Oven tiivisteen pienet vääntymät ovat normaaleja, eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalla tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

Korjaus

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyokalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865] Uraruuvimeisseli Tera 10 mm x 1.6 mm x 200 mm

Vaatimus:

Kone on erotettu teholähteestä. Ovi on auki.

4.2.1 Ovenkahvan poistaminen

1. Poista kaksi ruuvin suojusta (1).
2. Kierrä kaksi ruuvia auki (2).
3. Poista ovenkahva (3).

Ovenkahva on poistettu.

4.2.2 Ovenkahvan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Easy opening handle -kahvan vaihtaminen

Erikoistyökalut:

• Phillips-ruuvimeisseli PH2. Vaatimus: Kone on erotettu teholähteestä. Ovi on auki.

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen

1. Poista Easy opening handle -kahvan suojus (1).
2. Kierrä kaksi ruuvia auki (2).

• Easy opening handle -kahva on poistettu.

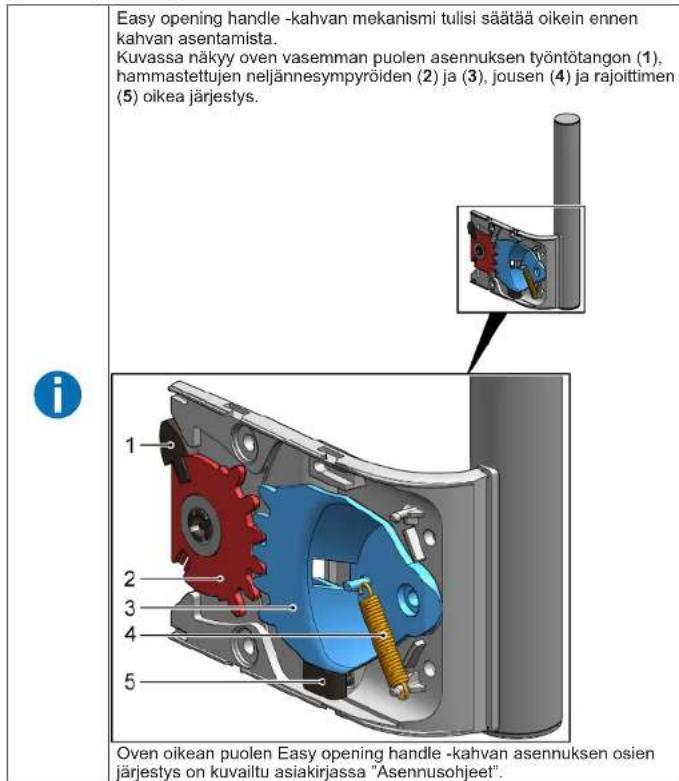

4.3.2 Easy opening handle -kahvan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Oven yläsaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä. Laitteen sisällä olevat lisävarusteet on poistettu.

4.4.1 Oven yläsaranan poistaminen

Korjaus

1. Aseta laite selälleen.

2.1. Paina yläsaranan suojusta kummallakin puolella (1).

1. Ota yläsaranan suojus ulos (2).
2. Poista yläsaranan suojus (3).

Korjaus

3.1. Kierrä kaksi ruuvia auki (1). 2. Poista yläsarana (2).

Oven yläsarana on poistettu.

4.4.2 Oven saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Oven yläsaranan vaihtaminen (näytöllä varustettu ovi)

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokoiset laitteet!

Selän ja lihasten vammat

Vain koulutettu ammattilainen saa suorittaa laitteen oven poistamiseen liittyvät vaiheet. Laitteen siirtämiseen tarvitaan kaksi ihmistä. Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisriski!

Varoitus putoavien osien aiheuttamasta loukkaantumisesta - Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia. - Estä komponentin putoaminen.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara korjauksen tapauksessa.

Sähköisten korjausten tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säännöksen tai maakohtaisten säännösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema.

Erotalaitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

Vaatimus:

Kone on erotettu teholähteestä. Laitteen sisällä olevat lisävarusteet on poistettu.

Korjaus

4.5.1 Oven yläsaranan poistaminen

1. Aseta laite selälleen.

Korjaus

1. Paina yläsaranan suojusta kummallakin puolella (1). 2. Ota yläsaranan suojus ulos (2). 3. Poista yläsaranan suojus (3).

1. Poista kaapelirasian suojus (1). 2. Poista kaapelisuojus (2). 3. Irrota sähköliitäntä (3). 4. Kierrä kaksi ruuvia auki (4). 5. Poista yläsarana (5).

Oven yläsarana on poistettu.

4.5.2 Oven saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Oven alasaran vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokoiset laitteet!

Selän ja lihasten ymmärrä

Vain koulutetun henkilöstön tulisi suorittaa laitteen oven avaamiseen liittyvät työvaiheet. Laitteen siirtämiseen tarvitaan kaksi henkilöä. Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen! Luunmurtumat/murskavammat. Estä koneen luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Puristuminen putoavien osien vuoksi. Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia. Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä. Laitteen sisällä olevat lisävarusteet on poistettu. Laite on asetettu selälleen. Yläsarana on poistettu.

4.6.1 Oven alasaranan vaihtaminen

1. Poista ovi.

2.1. Kierrä ovi auki (1).

1. Kierrä alasarana ulos (2).
2. Poista alasarana (3).

Alasarana on poistettu.

4.6.2 Oven alasaran asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Hyllyn vaihtaminen

Vaatimus: Ovi on auki.

4.7.1 Hyllyn poistaminen

Vedä hylly ulos.

Hylly on poistettu.

4.7.2 Hyllyn asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Pakastelokeron vaihtaminen

Vaatimus: Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistettu.

4.8.2 Pakastelokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Jääpala-automaatin vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Jääpala-automaatin poistaminen

1. Vedä ulos pakastelokero jääpala-automaatin kanssa (1).
2. Avaa lukitukset (2).
3. Poista jääpala-automaatti (3).

Jääpala-automaatti on poistettu.

4.9.2 Jääpala-automaatin asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 LED-ylävalon vaihtaminen

Erikoistyökalut:

Uraruuvimeisseli Tera 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapailla LED-valoilla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa. Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säännöksen tai maakohtaisten säännösten mukainen turvallisuustesti.

VAARA: Jännitteelliset osat

Sähköiskun aiheuttama kuolema. Erota laite sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat! Vältä vammat käyttämällä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä. Ovi on auki. Sisällä olevat ylemmät lisävarusteet on poistettu.

4.10.1 LED-valon poistaminen

1. Siirrä LED-valo vasemmalle sivulle.

LED-valon sähköliitäntä on erotettu.

1. Avaa LED-valon lukitukset.

Korjaus

1. Poista LED-valo siirtämällä sitä etusuuntaan.

LED-valo on poistettu.

4.10.2 LED-ylävalon asennus

Asenna vastakkaisessa järjestyksessä.
