Ürün Tipi	Dondurucu
Marka	Siemens
Model	GS29VVWE0N
Boyutlar (Y x G x D)	185 cm x 60 cm x 65 cm
Net Ağırlık	70 kg
Güç Kaynağı	220-240 V, 50 Hz
Enerji Sınıfı	A+
Net Kapasite	200 L
Çekmece Sayısı	6
Hızlı Dondurma Fonksiyonu	Evet
Buz Çözme Tipi	Manuel
İç Aydınlatma	LED
Buz Makinesi	Entegre
Ses Seviyesi	40 dB
Onarılabilirlik	Yedek parçalar mevcuttur (contalar, menteşeler, kulplar, aydınlatma, bölme, buz makinesi)
Güvenlik Talimatları	Onarımdan önce fişi çekin, koruyucu eldiven giyin, uygun aletler kullanın

Sık sorulan sorular - GS29VVWE0N SIEMENS

Siemens GS29VVWE0N dondurucunun sıcaklığı nasıl ayarlanır?

Sıcaklık genellikle iç veya ön yüzeydeki bir düğme veya ekran aracılığıyla ayarlanır. Sıcaklığı -18°C ile -24°C arasında ayarlamak için kontrol paneline bakın.

Dondurucu nasıl çözülür?

Manuel olarak buz çözmek için cihazı fişten çekin, yiyecekleri çıkarın, kapıyı açık bırakın ve eriyen suyu toplamak için kaplar yerleştirin. Suyu emmek için bir sünger kullanın. Buzu temizlemek için keskin nesneler kullanmayın.

Dondurucu artık soğutmuyorsa ne yapmalı?

Önce elektrik bağlantısını ve sıcaklık ayarını kontrol edin. Kapının iyi kapandığından emin olun. Sorun devam ederse kompresörü kontrol edin veya satış sonrası servise başvurun.

Kapı contası nasıl değiştirilir?

Eski contayı yuvasından çıkararak çıkarın. Yenisini takmak için saç kurutma makinesiyle hafifçe ısıtarak yumuşatın, ardından köşelerden başlayarak yavaşça yuvaya yerleştirin.

Dondurucunun içi nasıl temizlenir?

Cihazı fişten çekin ve yiyecekleri çıkarın. Yüzeyleri ılık su ve yumuşak deterjanla nemlendirilmiş yumuşak bir bezle temizleyin. Tekrar çalıştırmadan önce iyice kurulayın.

24 saatlik dondurma kapasitesi nedir?

Dondurma kapasitesi 24 saatte yaklaşık 10 kg'dır, bu da büyük miktarlarda taze gıdayı hızla dondurmayı sağlar.

Hızlı dondurma fonksiyonu nasıl etkinleştirilir?

Hızlı dondurma fonksiyonu genellikle kontrol panelindeki özel bir düğme ile etkinleştirilir. Taze gıdaları hızla dondurmak için sıcaklığı düşürür. 24 saat sonra devre dışı bırakmayı unutmayın.

Dondurucu ses çıkarıyor, bu normal mi?

Kompresörün hafif uğultusu normaldir. Gürültü aşırıysa, cihazın dengede olduğundan ve başka nesnelerle temas etmediğinden emin olun. Tıkırtı sesi bir parça sorununa işaret edebilir.

LED aydınlatma nasıl değiştirilir?

Cihazı fişten çekin. LED aydınlatmayı bağlantıyı kesmek için sola kaydırın, ardından kancaları serbest bırakın ve önden çıkarın. Yenisini ters sırayla takın.

Onarım için orijinal olmayan parçalar kullanabilir miyim?

Güvenlik ve düzgün çalışmayı sağlamak için yalnızca orijinal Siemens yedek parçalarının kullanılması önerilir. Uygun olmayan parçaların kullanılması garantiyi geçersiz kılabilir ve risk oluşturabilir.

KULLANIM KILAVUZU GS29VVWE0N SIEMENS

Onarım ipuçları - Dondurucu

1 Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

1.2 Sembollerin açıklaması

1.2.1 Tehlike kademeleri 1.2.2 Tehlike sembolleri 1.2.3 Kaz bilgilerinin yapısı 1.2.4 Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Ekipman ve yardım

Onarım

4.1 Kapı contasının değiştirilmesi

4.1.1 Kapı contasının çıkartılması 4.1.2 Kapı contasının takılması

4.2 Kapı tutamağının değiştirilmesi

4.2.1 Kapı tutamağının çıkartılması 4.2.2 Kapı tutamağının takılması

4.3 Easy opening handle tutamağının değiştirilmesi 531

4.3.1 Easy opening handle tutamağın sökülmesi 531 4.3.2 Easy opening handle tutamağının takılması 531

4.4 Kapının üst menteşesinin değiştirilmesi 532

4.4.1 Kapı menteşesinin sökülmesi 532 4.4.2 Kapı menteşesinin takılması 534

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı) 535

4.5.1 Kapı menteşesinin sökülmesi 536 4.5.2 Kapı menteşesinin takılması 537

4.6 Kapının alt menteşesinin değiştirilmesi 538

4.6.1 Kapının alt menteşesinin sökülmesi 538 4.6.2 Kapının alt menteşesinin takılması 538

4.7 Raf yüzeyinin değiştirilmesi 539

4.7.1 Raf yüzeyinin çıkarılması 539 4.7.2 Raf yüzeyinin takılması 539

4.8 Dondurulacak gıda kabının değiştirilmesi 540

4.8.1 Dondurulacak gıda kabının çıkarılması 540 4.8.2 Dondurulacak gıda kabının takılması 540

4.9 Buzmatik'in değiştirilmesi 541

4.9.1 Buzmatik'in çıkarılması 541 4.9.2 Buzmatik'in takılması 541

4.10 LED Üst aydınlatmanın değiştirilmesi 542

4.10.1 LED Lambanın Sökülmesi 542 4.10.2 Üst LED Işığın Takılması 543

Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre

(03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimize irtibata geçin. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Bu doküman hakkında

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Gülçül electromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeleri önlemek için alınması gereken önlemler belirlenmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön koşulları,isareti
	Koşul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!

• Elektrik bilgisi olanlarda yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir. Cihaz çalışmalarına başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerektirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanılmalıdır

Ağır ve hareketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

• Koruyucu ayakkabı giyin. Yere düşmemesi için ağır parçaları emniyete alın.
• Hareketli parçaların arasına vücut parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike! Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Yildiz Tornavida PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Biçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kit icinde

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkarılmıştır.

4.1.2 Kapı contasının takılması

i	Yeni kapi kontasin kaliniği, eskii kapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun sureli iglevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarım

1. Conta için oluğu hasar bakımından kontrol edin.

1. Conta için oluk hasarlı ise,
2. Müşteri hizmetleriyle irtibata geçin.
3. Kapı utasında hafif deformasyon normaldir ve contanın işlevini

Kapı utasında hafif deformasyon normaldir ve contanın işlevini

ekilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak

şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım

1. Contanın tamamını adım adım oluğun içine bastırın.

Kapı contası takılmıştır.

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Bıçak 10 mm x 1,6 mm x 200 mm

Ön koşul:

Cihazın fişi çekilir. Kapalı.

4.2.1 Kapı tutamağının çıkarılması

1. İki vidalı kapağı sökün (1).
2. Vidaları sökün (2).
3. Kapı tutamağını çıkarın (3).

Kapı tutamağı çıkarılmıştır.

4.2.2 Kapı tutamağının takılması

Ters sıra ile monte edin.

Onarım

4.3 Easy opening handle tutamağının değiştirilmesi

Özel yardımcı ekipman:

Yıldız Tornavida PH2 Önkoşul: Cihazın fişi çekilir. Kapı açık.

4.3.1 Easy opening handle tutamağının sökülmesi

1. Easy opening handle tutamağının kapağını çıkarın (1).
2. Vidaları sökün (2).

Easy opening handle tutamağı söküldü.

4.3.2 Easy opening handle tutamağının takılması

Ters sıra ile monte edin.

Onarım

4.4 Kapının üst menteşesinin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön koşul:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır.

4.4.1 Kapı menteşesinin sökülmesi

Onarım

1. Cihazı arka tarafına yatırın.

2.1. Üst menteşe kapağını iki tarafa da bastırın (1).

1. Üst menteşe kapağını çıkartın (2).
2. Üst menteşe kapağını çekin (3).

Onarım

3.1. Vidaları sökün (1).

1. Üst menteşeyi çıkartın (2).

Kapının üst menteşesi çıkarılmıştır.

4.4.2 Kapı menteşesinin takılması

Ters sırayla monte edin.

Onarım

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Ağır, büyük cihazlar!

Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. Cihazı hareket ettirmek için iki kişi gereklidir. Sadece uygun aletler ve ekipmanlar kullanın.

A DIKKAT

Keskin köşe!

Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

UYARI

Eğik cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın

DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma. Bileşenleri düşmeye karşı emniyete alın.

DİKKAT!

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike.

Elektrik parçalarının onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!

Elektrik çarpması sebebiyle ölüm

Onarıma bağlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

Ön koşul:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır.

Onarım

4.5.1 Kapı menteşesinin sökülmesi

1. Cihazı arka tarafına yatırın.

Onarım

2.1 Üst menteşe pağını iki tarafından bastırın (1).

1. Üst menteşe kapağını çıkarın (2).
2. Üst menteşe kapağını dokun (3).

3.1 Kablo kutusu kapağını çıkarın (1). 2. Kablo korumasını çıkarın (2).

1. Elektrik kablo/soket bağlantısını sökünüz (3).
2. Vidaları sökün (4).
3. Üst menteşeyi çıkarın (5).

Kapının üst menteşesi çıkarılmıştır.

4.5.2 Kapı menteşesinin takılması

Ters sıra ile monte edin.

Onarım

4.6 Kapının alt menteşesinin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Keskin köşeler!

Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

Eğik cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

Ön kapı:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır. Cihaz arka tarafına yatırılmıştır. Üst menteşe çıkarılır.

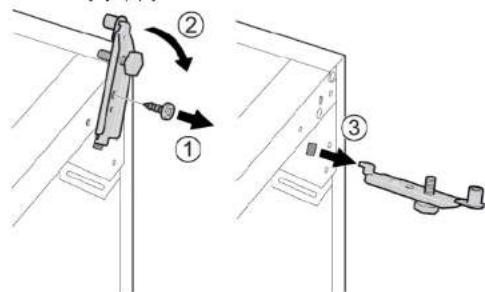

4.6.1 Kapının alt menteşesinin değiştirilmesi

1. Kapıyı çıkarın.

2.1. Vidayı sökün (1).

1. Alt menteşeyi (2) çevirin.
2. Alt menteşeyi (3) çıkarın.

Alt menteşe çıkarılmıştır.

4.6.2 Kapının alt menteşesinin takılması

Ters sıra ile monte edin.

Onarım

4.7 Raf yüzeyinin değiştirilmesi

Ön koşul: Kapalı.

4.7.1 Raf yüzeyinin çıkarılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkarılmıştır.

4.7.2 Raf yüzeyinin takılması

Ters sıra ile monte edin.

Onarım

4.8 Dondurulacak gıda kabının değiştirilmesi

Ön koşul: Kapalı.

4.8.1 Dondurulacak gıda kabının çıkarılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Dondurulacak gıda kabını çıkarın (2).

Dondurulacak gıda kabı çıkarılmıştır.

4.8.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin.

Onarım

4.9 Buzmatığın değiştirilmesi

Onkopul: Kaplaçık.

4.9.1 Buzmatığın çıkarılması

1. Dondurulacak gıda kabininin raf yüzeyini buzmatik ile birlikte dışarı çekin (1).
2. Kancaları açın (2). 3. Buzmatığı çıkarın (3).

Buzmatik çıkarılmıştır.

4.9.2 Buzmatığın takılması

Ters sıra ile monte edin.

Onarım

4.10 LED Üst aydınlatmanın değiştirilmesi

Özel yardımcı ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLİKE

Gerilim altındaki parçalar nedeniyle elektrik çarpması tehlikesi! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike.

Elektrik bağlantılarının onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemelere uygun bir güvenlik testi gerçekleştirilmelidir.

TEHLİKE

Gerilim altındaki parçalar nedeniyle elektrik çarpması tehlikesi! Elektrik çarpması sebebiyle ölüm.

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle kesin.

DİKKAT

Keskin köşeler! Kesik yaralanmaları.

Koruyucu eldiven kullanılmalıdır.

Ön koşul:

Cihazın fişi çekilir. Kapı açık. Üst donanım kapağı çıkarılmıştır.

4.10.1 LED Lambanın Değiştirilmesi

1. LED lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tutamaklarından kurtarın.

Onarım

1. LED ışığını ileri hareket ettirerek sokun.

LED ışığı sokuldu. 4.10.2 Üst LED ışınının takılması: Ters sıra ile monte edin.
