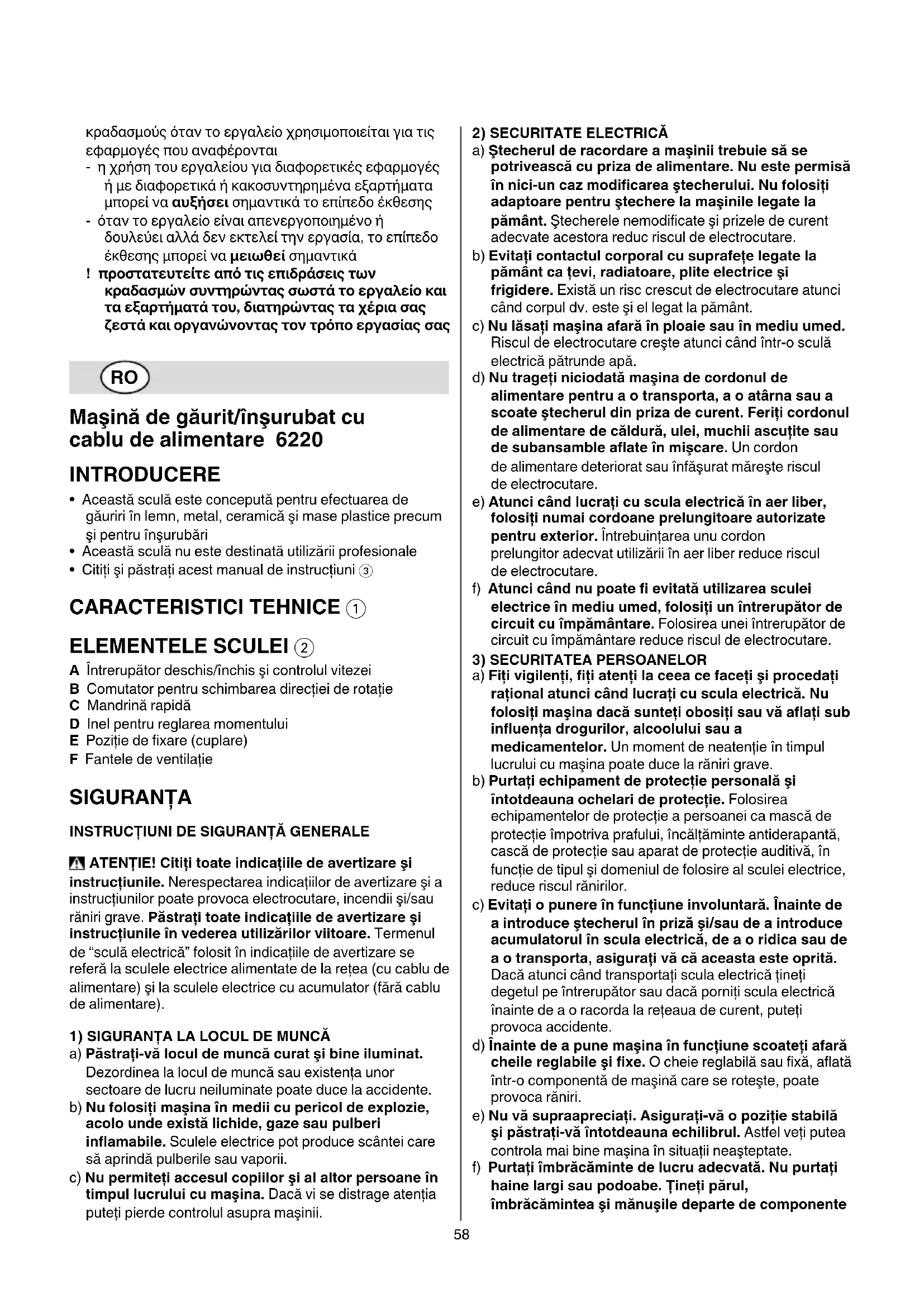

MANUAL DE UTILIZARE 6620 SKIL

• Această sculă este concepută pentru efectuarea de găuriri în lemn, metal, ceramică şi mase plastice precum şi pentru înşurubări

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni 3 CARACTERISTICI TEHNICE 1 ELEMENTELE SCULEI 2 A Întrerupător deschis/închis şi controlul vitezei B Comutator pentru schimbarea direcţiei de rotaţie C Mandrină rapidă D Inel pentru reglarea momentului E Poziţie de fixare (cuplare) F Fantele de ventilaţie SIGURANŢA

INSTRUCŢIUNIDESIGURANŢĂ GENERALE

ATENŢIE!Citiţitoateindicaţiiledeavertizareşi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţitoateindicaţiiledeavertizareşi instrucţiunileînvedereautilizărilorviitoare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1)SIGURANŢALALOCULDE MUNCĂ

a) Păstraţi-văloculdemuncăcuratşibineiluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nufolosiţimaşinaînmediicupericoldeexplozie, acoloundeexistălichide,gazesaupulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nupermiteţiaccesulcopiilorşialaltorpersoaneîn timpullucruluicumaşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherulderacordareamaşiniitrebuiesăse potriveascăcuprizadealimentare.Nuestepermisă înnici-uncazmodificareaştecherului.Nufolosiţi adaptoarepentruştecherelamaşinilelegatela pământ. Ştecherele nemodificate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţicontactulcorporalcusuprafeţelegatela pământcaţevi,radiatoare,pliteelectriceşi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nulăsaţimaşinaafarăînploaiesauînmediuumed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nutrageţiniciodatămaşinadecordonulde alimentare pentru a o transporta, a o atârna sau a scoateştecheruldinprizadecurent.Feriţicordonul dealimentaredecăldură,ulei,muchiiascuţitesau desubansambleaflateînmişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atuncicândlucraţicusculaelectricăînaerliber, folosiţinumaicordoaneprelungitoareautorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atuncicândnupoatefievitatăutilizareasculei electriceînmediuumed,folosiţiunîntrerupătorde circuitcuîmpământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţivigilenţi,fiţiatenţilaceeacefaceţişiprocedaţi raţionalatuncicândlucraţicusculaelectrică.Nu folosiţimaşinadacăsunteţiobosiţisauvăaflaţisub influenţadrogurilor,alcooluluisaua medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţiechipamentdeprotecţiepersonalăşi întotdeaunaochelarideprotecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţiopunereînfuncţiuneinvoluntară.Înaintede aintroduceştecherulînprizăşi/saudeaintroduce acumulatorulînsculaelectrică,deaoridicasaude aotransporta,asiguraţivăcăaceastaesteoprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înaintedeapunemaşinaînfuncţiunescoateţiafară cheilereglabileşifixe. O cheie reglabilă sau fixă, aflată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nuvăsupraapreciaţi.Asiguraţi-văopoziţiestabilă şipăstraţi-văîntotdeaunaechilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţiîmbrăcămintedelucruadecvată.Nupurtaţi hainelargisaupodoabe.Ţineţipărul, îmbrăcăminteaşimănuşiledepartedecomponente59 aflateînmişcare. Îmbrăcămintea largă, podoabele şi părul lung pot fi prinse de piesele aflate în mişcare. g) Dacăexistăposibilitateamontăriideechipamenteşi instalaţiideaspirareşicolectareaprafului, asiguraţi-văcăacesteasuntconectateşifolosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf.

4)MANEVRAŢIŞIFOLOSIŢICUGRIJĂSCULELE

ELECTRICE a) Nusuprasolicitaţimaşina.Folosiţisculaelectrică destinatăexecutăriilucrăriidumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specificat. b) Nufolosiţisculaelectricădacăareîntrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţiştecherulafarădinprizăşi/sauîndepărtaţi acumulatorul,înaintedeaexecutareglaje,a schimbaaccesoriisaudeapunemaşinalaoparte. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) Încazdenefolosirepăstraţimaşinilelaloc inaccesibilcopiilor.Nupermiteţipersoanelorcare nusuntfamiliarizatecumaşinasaucaren-aucitit prezenteleinstrucţiuni,săfoloseascămaşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi-văcugrijămaşina.Controlaţidacă componentelemobilefuncţioneazăcorectşidacă nuseblochează,dacănuexistăpiesedefectesau deteriorate,caresăafectezefuncţionareamaşinii. Înaintedearepuneînfuncţiunemaşina,duceţi-ola unatelierdeasistenţăservicepentrureparareasau înlocuireapieselordeteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţiaccesoriilebineascuţiteşicurate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot fi conduse mai uşor. g) Folosiţisculeleelectrice,accesoriile,dispozitivele delucruetc.conformprezentelorinstrucţiuni.Ţineţi seamadecondiţiiledelucruşidelucrareacare trebuieexecutată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase.

a) Permiteţireparareamaşiniidumneavoastrănumai decătreunspecialistcalificatşinumaicupiesede schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii.

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Verificaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identificare a sculei (sculele cu o specificaţie de 230V şi 240V pot fi conectate şi la alimentare de 220V)

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Această sculă nu trebuie să fie folosit de persoane sub 16 ani

• Folosiţi cabluri de prelungire derulate complet, protejate/ izolate, cu o capacitate de 16 amperi

• Feriţi întotdeauna cordonul de părtile în mişcare ale sculei

• În cazul în care cordonul este deteriorat sau secţionat în timpul lucrului, nu atingeţi cordonul, dar deconectaţi imediat de la priză

• Nu folosiţi scula atunci când cordonul sau prezintă defecţiuni; înlocuirea lor se va efectua de o persoană autorizată

• Dacă burghiul se blochează brusc (ceea ce cauzează o reacţie periculoasă) trebuie sa opriţi imediat aparatul

• În cazul unor defecţiuni electrice sau mecanice deconectaţi imediat instrumentul şi scoateţi şnurul din priză

• Securizaţipiesadelucru (o piesă de lucru fixată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual)

• Apucaţimaşinanumaidemânereleizolateatuncicând executaţilucrărilacareaccesoriularputeanimeri conductoriascunşisaupropriulcabludealimentareal maşinii (contactul cu un conductor sub tensiune determină punerea sub tensiune a componentelor metalice ale maşinii şi duce la electrocutare)

• Folosiţidetectoareadecvatepentrudepistarea conductelorşiconductorilordealimentaresau apelaţiînacestscoplaîntrerprinderealocalăde furnizareautilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Nuprelucraţimaterialecareconţinazbest (azbestul este considerat a fi cancerigen)

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţiomascădeprafşilucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţiomascădeprafşilucraţicuundispozitiv de extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea

• Control de viteză pentru start încet 5

• Schimbarea direcţiei de rotaţie 6 - dacă pârghia nu se aşa în poziţia corectă stânga/ dreapta, întrerupător A 2 nu va putea fi acţionat ! schimbaţidirecţiaderotaţieabiaatuncicând aparatul este complet oprit

• Înlocuirea biţi 7 - introduceţi bitul mat adânc în mandrina ! nufolosiţibiţicucoadă deteriorată

• Reglajul cuplului (VariTorque) 8 - ale ambreajului randamentul cuplurilor de torsiune va spori în cazul în care inelul ambreajului D este sucit de la poziţia 1 la 20, poziţia E va bloca ambreajul pentru a permite găurirea unor porţiuni mai dificile - în cazul în care aţi nimerit peste un şurub, încercaţi pentru început poziţia 1 al VariTorque şi apăsaţi până când veţi obţine adâncimea necesară

• Mânuirea şi dirijarea sculei 9 ! întimpcelucraţi,ţineţiîntotdeaunasculadezonă (zonele) de prindere colorate gri - menţineţi fantele de ventilaţie F 2 neacoperite - nu exercitaţi prea multă presiune asupra aparatului; lăsaţi aparatul să funcţioneze

SFATURI PENTRU UTILIZARE

• Folosiţi biţi juste 0 ! folosiţinumaibiţi ascutite

• La găurirea în metale feroase - când este necesară găurirea la un diametru mare, efectuaţi întâi o găurire intermediară, la diametru mai mic - ungeţi cu ulei din când în când burghiul

• Atunci când doriţi să suciţi un şurub la marginea, colţul, capătul lemnului, se recomandă să faceţi o gaură cu instrumentul de găurit pentru a evita crăparea lemnului

• Pentru o utilizare optimală a instrumentului este necesară exercitarea unei presiuni constante asupra şurubului, în special la schimbare

• În cazul înşurubării într-un lemn tare se recomandă efectuarea în prealabil a unei găuri

• Găurire aşchiată în lemn !

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de ventilaţie F 2) ! deconectaţidelaprizăînaintedea curăţa

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula întotalitatealui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com) MEDIUL

• Nuaruncaţisculeleelectrice,accesoriilesau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul @ vă va reaminti acest lucru DECLARAŢIEDECONFORMITATE

• Declarăm pe proprie răspundere că acest product este conform cu următoarele standarde sau documente standardizate: EN 60745, EN 61000, EN 55014, în conformitate cu regulile 2004/108/CE, 2006/42/CE, 2011/65/UE

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 75 dB(A) iar nivelul de putere a sunetului 86 dB(A) (abaterea standard: 3 dB), iar nivelul vibraţiilor <2,5 m/s² (metoda mînă-braţ; incertitudine K = 1,5 m/s²)

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnificativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere ! protejaţi-văîmpotrivaefectelorvibraţiilorprin întreţinereasculeişiaaccesoriilorsale,păstrând mâinilecaldeşiorganizândproceselede lucru61
