ПОСІБНИК КОРИСТУВАЧА 6620 SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

Дриль/викрутка зелектрокабелем 6220

• Пристрій призначений для свердління по дереву, металу, керамеці та синтетичному матеріалі, а також для загвинчування

• Цей інструмент не придатний для промислового використання

• Прочитайте і збережіть цю Інстpукцію з експлуатації 3 ТЕХНІЧНІДАНІ 1 ЕЛЕМЕНТИІНСТРУМЕНТА 2 A Вимикач для вкл/викл та регулювання швидкості B Вимикач для зміни напряму обертання C Подвійний безключовий патрон D Кільце для регулювання моменту обертання E Фіксоване положення (муфти) F Вентиляційні отвори

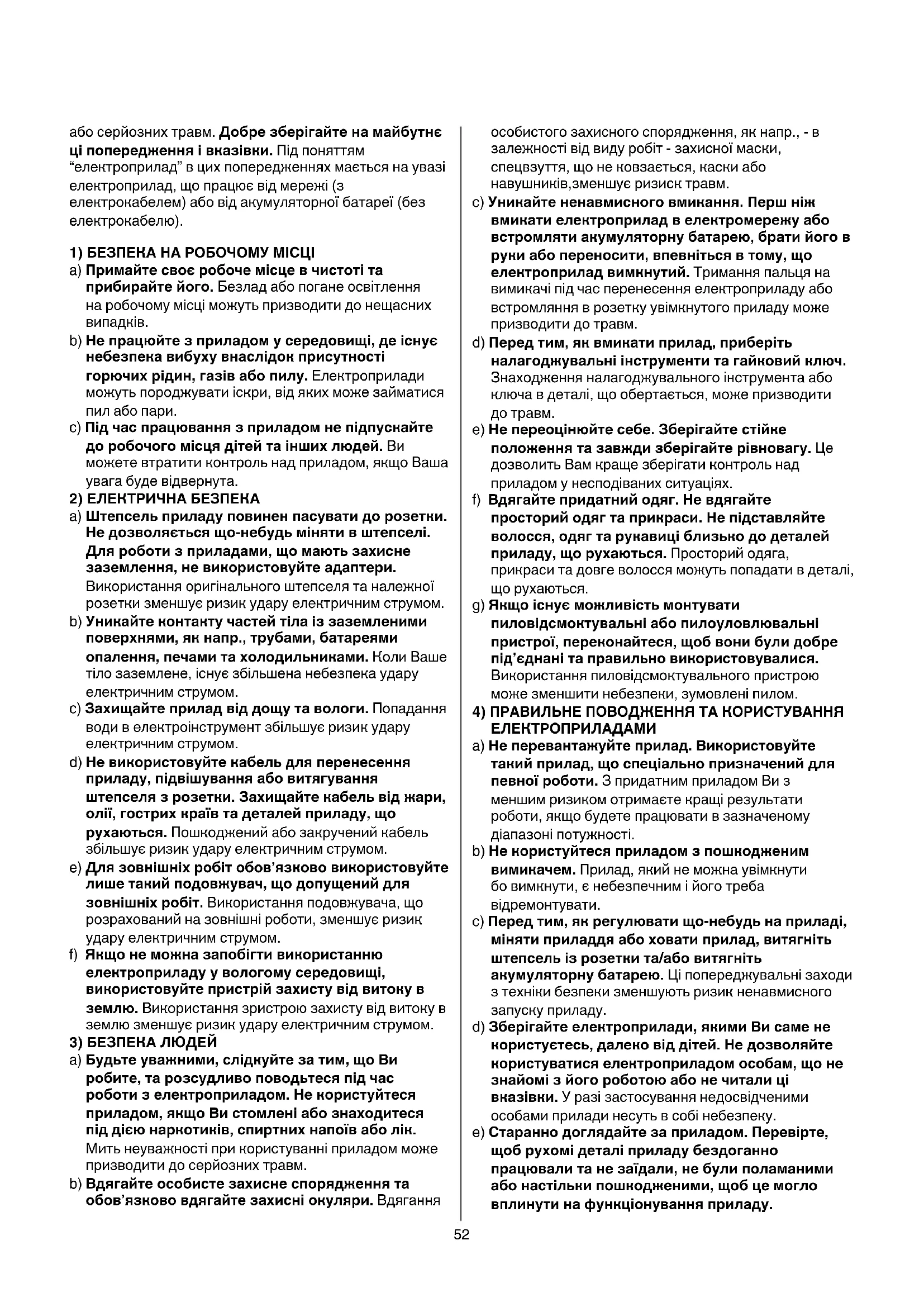

ЗАГАЛЬНІВКАЗІВКИЗТЕХНІКИ БЕЗПЕКИ УВАГА!Прочитайтевсіпопередженняівказівки. Недодержання попереджень і вказівок може призводити до удару електричним струмом, пожежі та/52 або серйозних травм. Добрезберігайтенамайбутнє ціпопередженняівказівки. Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). 1)БЕЗПЕКАНАРОБОЧОМУ МІСЦІ a) Примайтесвоєробочемісцевчистотіта прибирайтейого.Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Непрацюйтезприладомусередовищі,деіснує небезпекавибухувнаслідокприсутності горючихрідин,газівабопилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Підчаспрацюваннязприладомнепідпускайте доробочогомісцядітейтаіншихлюдей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. 2)ЕЛЕКТРИЧНА БЕЗПЕКА a) Штепсельприладуповиненпасуватидорозетки. Недозволяєтьсящо-небудьмінятивштепселі. Дляроботизприладами,щомаютьзахисне заземлення,невикористовуйтеадаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайтеконтактучастейтілаіззаземленими поверхнями,якнапр.,трубами,батареями опалення,печамитахолодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайтеприладвіддощутавологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Невикористовуйтекабельдляперенесення приладу,підвішуванняабовитягування штепселязрозетки.Захищайтекабельвіджари, олії,гострихкраївтадеталейприладу,що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Длязовнішніхробітобов’язкововикористовуйте лишетакийподовжувач,щодопущенийдля зовнішніхробіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщонеможназапобігтивикористанню електроприладуувологомусередовищі, використовуйтепристрійзахистувідвитокув землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом. 3)БЕЗПЕКА ЛЮДЕЙ a) Будьтеуважними,слідкуйтезатим,щоВи робите,тарозсудливоповодьтесяпідчас роботизелектроприладом.Некористуйтеся приладом,якщоВистомленіабознаходитеся піддієюнаркотиків,спиртнихнапоїваболік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайтеособистезахиснеспорядженнята обов’язкововдягайтезахисніокуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайтененавмисноговмикання.Першніж вмикатиелектроприладвелектромережуабо встромлятиакумуляторнубатарею,братийогов рукиабопереносити,впевнітьсявтому,що електроприладвимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Передтим,яквмикатиприлад,приберіть налагоджувальніінструментитагайковийключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити

e) Непереоцінюйтесебе.Зберігайтестійке положеннятазавждизберігайтерівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайтепридатнийодяг.Невдягайте просторийодягтаприкраси.Непідставляйте волосся,одягтарукавиціблизькододеталей приладу,щорухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщоіснуєможливістьмонтувати пиловідсмоктувальніабопилоуловлювальні пристрої,переконайтеся,щобвонибулидобре під’єднанітаправильновикористовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. 4)ПРАВИЛЬНЕПОВОДЖЕННЯТАКОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ a) Неперевантажуйтеприлад.Використовуйте такийприлад,щоспеціальнопризначенийдля певноїроботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Некористуйтесяприладомзпошкодженим вимикачем. Прилад, який не можна увімкнути бо вимкнути, є небезпечним і його треба відремонтувати. c) Передтим,якрегулюватищо-небудьнаприладі, мінятиприладдяабоховатиприлад,витягніть штепсельізрозеткита/абовитягніть акумуляторнубатарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайтеелектроприлади,якимиВисамене користуєтесь,далековіддітей.Недозволяйте користуватисяелектроприладомособам,щоне знайомізйогороботоюабонечиталиці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Стараннодоглядайтезаприладом.Перевірте, щобрухомідеталіприладубездоганно працювалитанезаїдали,небулиполаманими абонастількипошкодженими,щобцемогло вплинутинафункціонуванняприладу.53 Пошкодженідеталітребавідремонтуватив авторизованіймайстерні,першніжнимиможна зновукористуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайтерізальніінструментидобре нагостренимитавчистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйтеелектроприлади,приладдядо них,робочіінструментит.і.відповіднодоцих вказівок.Берітьдоувагиприцьомуумови роботитаспецифікувиконуваноїроботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.

a) Віддавайтесвійприладнаремонтлише кваліфікованимфахівцямталишез використанняморигінальнихзапчастин. Це забезпечить безпечність приладу на довгий час. ВКАЗІВКИПОБЕЗПЕЦІДЛЯДРИЛЬ/ВИКРУТКИ З ЖИВЛЕННЯМ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

• Цей інструмент не можна використовувати особам віком до 16 років

• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту

• Якщо шнур пошкоджений або прорізаний при роботі, не доторкайтеся до нього і негайно витягніть його

• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований фахівець

• Якщо свердло заїло (що призводить до неочікуваної небезпечної реакції), негайно вимкніть інструмент

• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки

• Зафіксуйтеоброблюванудеталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж вручну)

• Прироботах,колиробочийінструментможе зачепитизаховануелектропроводкуабо власнийшнурживлення,тримайте електроприладзаізольованірукоятки (зачеплення електропроводки заряджує металеві частини електроприладу і призводить до удару електричним струмом)

• Використовуйтепридатніпошуковіприладидля знаходженнязахованихвбудівлітрубтакабелів абозвернітьсязадопомогоювмісцеве підприємствоелектро-,газо-таводопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; sачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом)

• Необробляйтематеріали,щомістятьасбест (асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайтереспіраторіпрацюйтез пиловидаляючимпристроємпідчасувімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайтереспіраторіпрацюйтез пиловидаляючимпристроємпідчасувімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• Коли ви закінчили роботу з інструментом, вимкніть мотор і переконайтеся, що всі рухомі частини повністю зупинилися

• Передрегулюваннямабозаміноюприладдя обов’язкововиймітьвилкуізсітьової розетки ВИКОРИСТАННЯ

• Контроль швидкості для плавного пуску 5

• Зміна напряму обертання 6 - при неповній установці положення лів/прав пусковий виключатель A 2 не працює ! міняйтенапрямобертаннятількиприповній зупинці інструмента

• Заміна насадок 7 - введіть насадку в патрон до упору ! невикористовуйтенасадкизпошкодженим

• Регулювання моменту обертання (VariTorque) 8 - вихідний момент обертання буде зростати, якщо крутити кулачок D від 1 до 20; положення E заблокує кулачок, що дозволить свердлити або туго загвинчувати - коли вгвинчуєте саморіз спочатку спробуйте першу позицію VariTorque 1, потім починайте нарощувати, поки потрібна глибина вкручування не буде досягнута54

• Утримування і робота інструментом 9 ! підчасроботи,завждитримайтеінструмент зачастинизахватусірого кольору - тримайте вентиляційні отвори F 2 незакритими - не тисніть на інструмент; дайте інструменту можливість працювати за вас ПОРАДИПО ВИКОРИСТАНЮ

• Використовуйте відповідні насадки 0 ! невикористовуйтетупі насадки

• Свердління чорних металів - попередньо просвердліть отвір меньшого діаметру, якщо необхідний отвір великого розміру - час від часу змащуйте свердла маслом

• При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно спочатку просвердлити отвір, щоб запобігти розколу

• Для оптимального вгвинчування необхідно створювати постійний тиск на інструмент, коли вигвинчуєте тиснути треба сильніше

• Коли працюєте з особливо твердими породами дерев необхідно зробити попереднє просвердлювання

• Свердління деревини без виривання скалок !

• Див додаткову інформацію на www.skil.com ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори F 2) ! передчисткоюінструментунеобхідно роз’єднатиштепсельний роз’їм

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com) ОХОРОНАНАВКОЛИШНЬОЇ СЕРЕДИ

• Hевикидайтеелектроінструмент, принадлежностітаупаковкуразомзізвичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом - малюнок @ нагадає вам про це ДЕКЛАРАЦІЯПРОВІДПОВІДНІСТЬ

• Ми заявляємо, що відповідність даного продукту наступним стандартам і регулюючим документам повністю нашою відповідальністю: EN 60745, EN 61000, EN 55014, відповідно до положень директив 2004/108/EG, 2006/42/EG, 2011/65/EC

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту 75 дБ(А) i потужність звуку 86 дБ(А) (стандартне відхилення: 3 дБ), i вібрація <2,5 м/с² (ручна методика; похибка K = 1,5 м/с²)

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайтесебевідвпливувібрації, підтримуючиінструментійогодопоміжні пристосуваннявсправномустані, підтримуючирукивтеплі,атакожправильно огранизовуючисвійробочий процес
