INSTRUKCJA OBSŁUGI 6620 SKIL

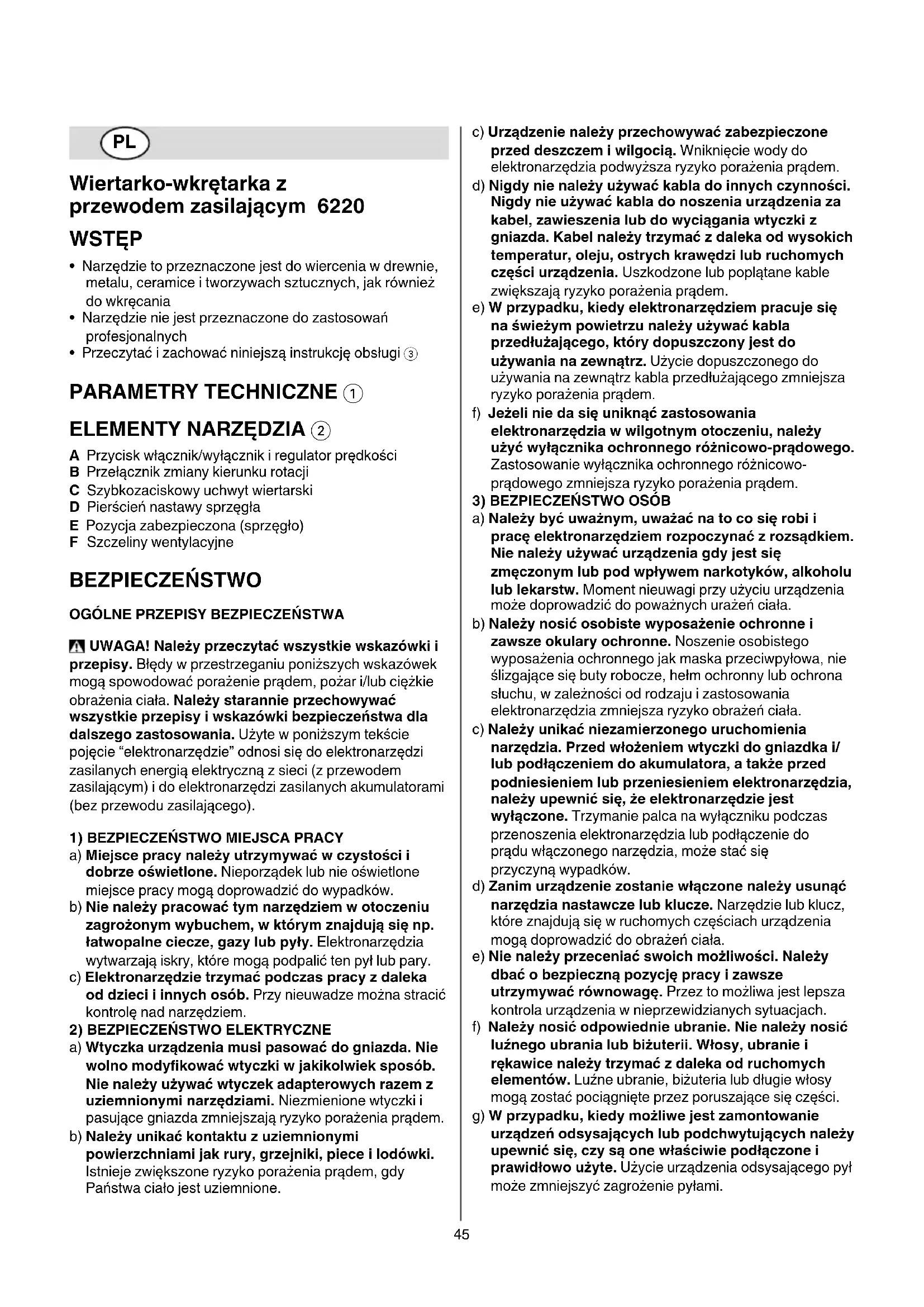

Wiertarko-wkrętarkaz przewodemzasilającym 6220 WSTĘP

• Narzędzie to przeznaczone jest do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych, jak również do wkręcania

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Przeczytać i zachować niniejszą instrukcję obsługi 3 PARAMETRY TECHNICZNE 1 ELEMENTYNARZĘDZIA 2 A Przycisk włącznik/wyłącznik i regulator prędkości B Przełącznik zmiany kierunku rotacji C Szybkozaciskowy uchwyt wiertarski D Pierścień nastawy sprzęgła E Pozycja zabezpieczona (sprzęgło) F Szczeliny wentylacyjne BEZPIECZEŃSTWO

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

UWAGA!Należyprzeczytaćwszystkiewskazówkii przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należystarannieprzechowywać wszystkieprzepisyiwskazówkibezpieczeństwadla dalszego zastosowania. Użyte w poniższym tekście pojęcie “elektronarzędzie” odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

1)BEZPIECZEŃSTWOMIEJSCA PRACY

a) Miejscepracynależyutrzymywaćwczystościi dobrzeoświetlone. Nieporządek lub nie oświetlone miejsce pracy mogą doprowadzić do wypadków. b) Nienależypracowaćtymnarzędziemwotoczeniu zagrożonymwybuchem,wktórymznajdująsięnp. łatwopalneciecze,gazylubpyły. Elektronarzędzia wytwarzają iskry, które mogą podpalić ten pył lub pary. c) Elektronarzędzietrzymaćpodczaspracyzdaleka od dzieci i innych osób. Przy nieuwadze można stracić kontrolę nad narzędziem.

2)BEZPIECZEŃSTWO ELEKTRYCZNE

a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie wolnomodyfikowaćwtyczkiwjakikolwieksposób. Nienależyużywaćwtyczekadapterowychrazemz uziemnionyminarzędziami.Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należyunikaćkontaktuzuziemnionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemnione. c) Urządzenienależyprzechowywaćzabezpieczone przeddeszczemiwilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdynienależyużywaćkabladoinnychczynności. Nigdynieużywaćkabladonoszeniaurządzeniaza kabel,zawieszenialubdowyciąganiawtyczkiz gniazda.Kabelnależytrzymaćzdalekaodwysokich temperatur,oleju,ostrychkrawędzilubruchomych częściurządzenia.Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) Wprzypadku,kiedyelektronarzędziempracujesię naświeżympowietrzunależyużywaćkabla przedłużającego,którydopuszczonyjestdo używanianazewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem. f) Jeżeliniedasięuniknąćzastosowania elektronarzędziawwilgotnymotoczeniu,należy użyćwyłącznikaochronnegoróżnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo- prądowego zmniejsza ryzyko porażenia prądem.

3)BEZPIECZEŃSTWO OSÓB

a) Należybyćuważnym,uważaćnatocosięrobii pracęelektronarzędziemrozpoczynaćzrozsądkiem. Nienależyużywaćurządzeniagdyjestsię zmęczonymlubpodwpływemnarkotyków,alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych urażeń ciała. b) Należynosićosobistewyposażenieochronnei zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i zastosowania elektronarzędzia zmniejsza ryzyko obrażeń ciała. c) Należyunikaćniezamierzonegouruchomienia narzędzia.Przedwłożeniemwtyczkidogniazdkai/ lubpodłączeniemdoakumulatora,atakżeprzed podniesieniemlubprzeniesieniemelektronarzędzia, należyupewnićsię,żeelektronarzędziejest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. d) Zanimurządzeniezostaniewłączonenależyusunąć narzędzianastawczelubklucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Nienależyprzeceniaćswoichmożliwości.Należy dbaćobezpiecznąpozycjępracyizawsze utrzymywaćrównowagę.Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. f) Należynosićodpowiednieubranie.Nienależynosić luźnegoubranialubbiżuterii.Włosy,ubraniei rękawicenależytrzymaćzdalekaodruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pociągnięte przez poruszające się części. g) Wprzypadku,kiedymożliwejestzamontowanie urządzeńodsysającychlubpodchwytującychnależy upewnićsię,czysąonewłaściwiepodłączonei prawidłowoużyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.46 4)UWAŻNEOBCOWANIEORAZ

UŻYCIE ELEKTRONARZĘDZIA

a) Nienależyprzeciążaćurządzenia.Dopracyużywać należyelektronarzędzia,którejestdotego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności. b) Nienależyużywaćelektronarzędzia,którego włącznik/wyłącznikjestuszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Przedregulacjąurządzenia,wymianąosprzętulub pozaprzestaniupracynarzędziem,należy wyciągnąćwtyczkęzgniazdai/lubusunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia. d) Nieużywaneelektronarzędzianależyprzechowywać pozazasięgiemdzieci.Nienależyudostępniać narzędziaosobom,którejegonieumiejąlub nieprzeczytałytychprzepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Urządzenienależystaranniekonserwować.Należy kontrolować,czyruchomeczęściurządzenia funkcjonująbezzarzutuiniesązablokowane,czy częściniesąpękniętelubuszkodzone,comogłoby miećwpływnaprawidłowefunkcjonowanie urządzenia.Uszkodzonenarzędzienależyprzed użyciemurządzeniaoddaćdonaprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Osprzęttnącynależyutrzymywaćostryiczysty. Starannie pielęgnowany osprzęt tnący z ostrymi krawędziami tnącymi blokoje się rzadziej i łatwiej się używa. g) Elektronarzędzia,osprzęt,narzędziaitd.należy używaćodpowiedniodotychprzepisów. Uwzględnićnależyprzytymwarunkipracyi czynnośćdowykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

a) Naprawęurządzenianależyzlecićjedynie kwalifikowanemufachowcowiiprzyużyciu oryginalnychczęścizamiennych. To gwarantuje, że bezpieczeństwo użytkowania zostanie zachowane. PRZEPISYBEZPIECZEŃSTWADO WIERTARKO-WKRĘTARKI

• Uwaga na gwoździe, śruby i inne twarde przedmioty; przed przystąpieniem do obróbki powinny być usunięte z obrabianego przedmiotu; usunąć je przed rozpoczęciem pracy

• Każdorazowo należy sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej urządzenia (narzędzia na napięcie znamionowe 230V lub 240V zasilać można także napięciem 220V)

• SKIL może zagwarantować bezawaryjne działanie narzędzia tylko przy korzystaniu z oryginalnego wyposażenia dodatkowego

• Używać tylko akcesoriów, których dopuszczalna prędkość obrotowa jest co najmniej tak wysoka jak najwyższa prędkość obrotowa urządzenia na biegu bez obciążenia

• Narzędzie nie powinny używać dzieci poniżej 16 roku życia

• W przypadku korzystania z kabla przedłużającego należy zwrócić uwagę, aby był maksymalnie nawinięty na bęben oraz był przystosowany do przewodzenia prądu o natężeniu przynajmniej 16 A

• Kabel zasilający powinien stale znajdować się w bezpiecznej odległości od wirującej części elektronarzędzia

• W przypadku uszkodzenia lub przecięcia przewodu podczas pracy, nie wolno go dotykać, tylko należy natychmiast wyciągnąć z gniazdka wtyczkę

• Pod żadnym pozorem nie wolno korzystać z narzędzia z uszkodzonym przewodem; zleć jego wymianę wykwalifikowanej osobie

• Natychmiast wyłączyć narzędzie, gdy wiertło niespodziewanie ulegnie zakleszczeniu (wywołując nagłą, niebezpieczną reakcję)

• W przypadku wadliwego działnia mechanicznych lub elektrycznych elementów urządzenia, należy bezzwocznie odłączyć narzędzie i wyjąć wtyczkę

• Należyzabezpieczyćmiejsceprzeznaczonedo zszycia (miejsce przeznaczone do zszycia umieszczone w zaciskach lub imadle jest utrzymywane w miejscu bezpieczniej niż w ręku)

• Elektronarzędzienależydotykaćjedynieprzy izolowanych powierzchniach uchwytu, gdy przeprowadzasięprace,przyktórychużywane narzędziemożenatrafićnaukryteprzewody elektrycznelubnawłasnykabelzasilający (kontakt z przewodem znajdującym się pod napięciem doprowadza również do tego, że metalowe części elektronarzędzia znajdą się również pod napięciem i doprowadzi do porażenia prądem)

• Abywykryćukryteprzewodyzasilającenależy używaćstosownychdetektorówlubporozumiećsię zmiejscowymizakładamienergetycznymi (kontakt z przewodami elektrycznymi może doprowadzić do pożaru i porażenia elektrycznego; uszkodzenie przewodu gazowego może doprowadzić do wybuchu; uszkodzenie przewodów instalacji wodociągowej powoduje szkody rzeczowe i może spowodować porażenie elektryczne)

• Nienależyobrabiaćmateriałuzawierającegoazbest (azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby zawierające ołów, niektóre gatunki drzewa, minerały i metal może być szkodliwy (kontakt z nim lub wdychanie takiego pyłu może powodować reakcje alergiczne i/lub niewydolność oddechową u operatora lub osób towarzyszących); należyzakładaćmaskę przeciwpyłowąipracowaćzurządzeniem odsysającym,jeżelimożnaje podłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako rakotwórcze (takie, jak pył dębu i buka) szczególnie w połączeniu z dodatkami do kondycjonowania drewna; należyzakładać maskęprzeciwpyłowąipracowaćzurządzeniem odsysającympył,jeżelimożnaje podłączyć47

• Należy stosować się do lokalnych wymogów dotyczących pracy w otoczeniu pyłu powstającego podczas obróbki materiału

• Przed pozostawieniem elektronarzędzia należy odłączyć zasilanie elektryczne i odczekać do całkowitego zatrzymania się wrzeciona

• Przedprzystąpieniemdowykonywania jakichkolwiekczynnościprzynarzędziu,wczasie przerwwpracyjakrównieżpojejzakończeniu wyjąćwtyczkęzgniazda sieciowego UŻYTKOWANIE

• Włącznik/wyłącznik 4

• Regulacja prędkości dla płynnego startu 5

• Zmiana kierunku obrotów 6 - w przypakdu niewlaściwej pozycji przelącznika w lewo/prawo przycisk włącznika/wyłącznika A 2 jest zablokowany ! kierunekobrotówzmieniaćtylkowtedy,gdy narzędziejestcałkowicie zatrzymane

• Wymiana wierteł 7 - wsunąć wiertło możliwie głęboko w uchwyt ! nieużywaćwiertełzezniszczonym uchwytem

• Kontrola momentu obrotowego (VariTorque) 8 - wielkość momentu zwiększa się pokręcając pierścieniem sprzęgła D z położenia 1 do 20; w położeniu E funkcja sprzęgła jest wyłączona umożliwiająć wykonywanie wiercenia i wkręcania wymagających dużych momentów obrotowych - dobierając wielkość momentu obrotowego rozpoczynać próby wkręcania od położenia 1 i następnie zwiększać wielkość momentu aż do osiągnięcia wymaganej głębokości wkręcenia

• Utrzymywanie i prowadzenie narzędzia 9 ! podczaspracyzawszetrzymaćnarzędzieza uchwyt(y) ograniczone szarym kolorem - szczeliny wentylacyjne F 2 powinny być odkryte - nie przyciskać urządzenia zbyt silnie; pozwól mu pracować dla ciebie

WSKAZÓWKI UŻYTKOWANIA

• Używać właściwych wierteł 0 ! używaćtylkoostrych wierteł

• Wiercenie otworów w metalach, w skład których wchodzi żelazo - podczas wiercenia dużych otworów należy wstępnie wywiercić mały otwór - od czasu do czasu naoliwić wiertło

• W celu uniknięcia rozwarstwiania przedmiotów drewnianych przy wkręcaniu wkrętów na brzegu należy otwór odpowiednio nawiercić

• Przy wkręcaniu, a szczególnie wykręcaniu wymagane jest wywieranie stałego nacisku na łeb wkręta

• Przy wkręcaniu wkrętów w twarde drewno wykonać otwór wstępny

• Przewiercanie przedmiotów drewnianych bez wyrywania krawędzi !

• Więcej wskazówek można znaleźć pod adresem www.skil.com KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Zawsze dbać o czystość narzędzia i przewodu zasilającego (a szczególnie otworów wentylacyjnych F 2) ! przedprzystąpieniemdoczyszczenianależy wyjąćwtykzgniazda sieciowego

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL - odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com) ŚRODOWISKO

• Niewyrzucajelektronarzędzi,akcesoriówi opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) - zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska - w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol @ przypomni Ci o tym DEKLARACJAZGODNOŚCI

• Niniejszym oświadczamy ponosząc osobistą odpowiedzialność, że produkt wykonany jest zgodnie z następującymi normami i dokumentami normalizującymi: EN 60745, EN 61000, EN 55014, z godnie z wytycznymi 2004/108/EU, 2006/42/EU, 2011/65/UE

• Pomiarów dokonano zgodnie z normą EN 60745 ciśnienie akustyczne narzędzia wynosi 75 dB(A) zaś poziom mocy akustycznej 86 dB(A) (poziom odchylenie: 3 dB), zaś wibracje <2,5 m/s² (metoda dłoń-ręka; błąd pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań48 - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia ! należychronićsięprzedskutkamiwibracjiprzez konserwacjęnarzędziaijegoakcesoriów, zakładanierękawiciwłaściwąorganizację pracy
