LIETOŠANAS INSTRUKCIJA 6620 SKIL

• Šis instruments ir paredzēts urbšanai kokā, metālā, keramikas izstrādājumos un plastmasā, kā arī skrūvju ieskrūvēšanai

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību 3 TEHNISKIE PARAMETRI 1 INSTRUMENTA ELEMENTI 2 A Ieslēdzējs un griešanās ātruma regulators B Griešanās virziena pārslēdzējs C Bezatslēgas urbjpatrona D Gredzens griezes momenta regulēšanai E Bloķēšanas pozīcija (sajūgs) F Ventilācijas atveres DROŠĪBA

VISPĀRĒJIEDARBADROŠĪBAS NOTEIKUMI

UZMANĪBU!Rūpīgiizlasietvisusdrošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēcizlasīšanasuzglabājietšos noteikumusturpmākaiizmantošanai. Turpmākajā izklāstā lietotais apzīmējums “elektroinstruments” attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1)DROŠĪBADARBA VIETĀ

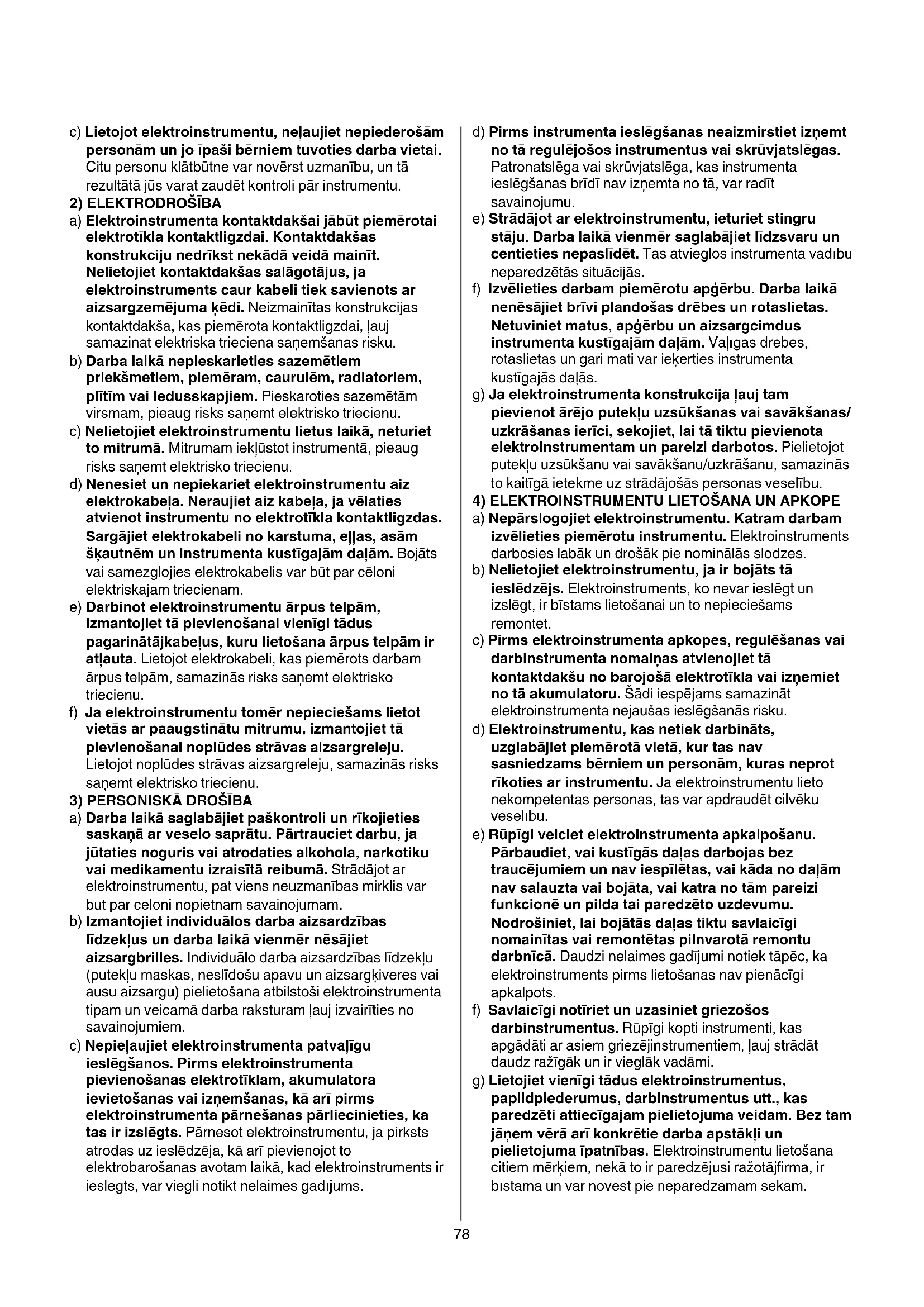

a) Sekojiet,laidarbavietabūtutīraunsakārtota. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums. b) Nelietojietelektroinstrumentueksplozīvuvai ugunsnedrošuvielutuvumāunvietāsar paaugstinātugāzesvaiputekļusaturugaisā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.78 c) Lietojotelektroinstrumentu,neļaujietnepiederošām personāmunjoīpašibērniemtuvotiesdarbavietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumentakontaktdakšaijābūtpiemērotai elektrotīklakontaktligzdai.Kontaktdakšas konstrukcijunedrīkstnekādāveidāmainīt. Nelietojietkontaktdakšassalāgotājus,ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējumaķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b) Darbalaikānepieskarietiessazemētiem priekšmetiem,piemēram,caurulēm,radiatoriem, plītīmvailedusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojietelektroinstrumentulietuslaikā,neturiet tomitrumā. Mitrumam iekļūstot instrumentā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabeļa.Neraujietaizkabeļa,javēlaties atvienotinstrumentunoelektrotīklakontaktligzdas. Sargājietelektrokabelinokarstuma,eļļas,asām šķautnēmuninstrumentakustīgajāmdaļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. e) Darbinotelektroinstrumentuārpustelpām, izmantojiettāpievienošanaivienīgitādus pagarinātājkabeļus,kurulietošanaārpustelpāmir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. f) Jaelektroinstrumentutomērnepieciešamslietot vietāsarpaaugstinātumitrumu,izmantojiettā pievienošanainoplūdesstrāvasaizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

3)PERSONISKĀ DROŠĪBA

a) Darbalaikāsaglabājietpaškontroliunrīkojieties saskaņāarveselosaprātu.Pārtraucietdarbu,ja jūtatiesnogurisvaiatrodatiesalkohola,narkotiku vaimedikamentuizraisītāreibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. b) Izmantojietindividuālosdarbaaizsardzības līdzekļusundarbalaikāvienmērnēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujietelektroinstrumentapatvaļīgu ieslēgšanos.Pirmselektroinstrumenta pievienošanaselektrotīklam,akumulatora ievietošanasvaiizņemšanas,kāarīpirms elektroinstrumentapārnešanaspārliecinieties,ka tasirizslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. d) Pirmsinstrumentaieslēgšanasneaizmirstietizņemt notāregulējošosinstrumentusvaiskrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu. e) Strādājotarelektroinstrumentu,ieturietstingru stāju.Darbalaikāvienmērsaglabājietlīdzsvaruun centietiesnepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās. f) Izvēlietiesdarbampiemērotuapģērbu.Darbalaikā nenēsājietbrīviplandošasdrēbesunrotaslietas. Netuvinietmatus,apģērbuunaizsargcimdus instrumentakustīgajāmdaļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties instrumenta kustīgajās daļās. g) Jaelektroinstrumentakonstrukcijaļaujtam pievienotārējoputekļuuzsūkšanasvaisavākšanas/ uzkrāšanasierīci,sekojiet,laitātiktupievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojietelektroinstrumentu.Katramdarbam izvēlietiespiemērotuinstrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes. b) Nelietojietelektroinstrumentu,jairbojātstā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. c) Pirmselektroinstrumentaapkopes,regulēšanasvai darbinstrumentanomaiņasatvienojiettā kontaktdakšunobarojošāelektrotīklavaiizņemiet notāakumulatoru. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku. d) Elektroinstrumentu,kasnetiekdarbināts, uzglabājietpiemērotāvietā,kurtasnav sasniedzamsbērniemunpersonām,kurasneprot rīkotiesarinstrumentu. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. e) Rūpīgiveicietelektroinstrumentaapkalpošanu. Pārbaudiet,vaikustīgāsdaļasdarbojasbez traucējumiemunnaviespīlētas,vaikādanodaļām navsalauztavaibojāta,vaikatranotāmpareizi funkcionēunpildataiparedzētouzdevumu. Nodrošiniet,laibojātāsdaļastiktusavlaicīgi nomainītasvairemontētaspilnvarotāremontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. f) Savlaicīginotīrietunuzasinietgriezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. g) Lietojietvienīgitāduselektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzētiattiecīgajampielietojumaveidam.Beztam jāņemvērāarīkonkrētiedarbaapstākļiun pielietojumaīpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.79

a) Nodrošiniet, lai Instrumenta remontu veiktu kvalificētspersonāls,nomaiņaiizmantojot oriģinālāsrezervesdaļasunpiederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem. DARBADROŠĪBASNOTEIKUMI

URBJMAŠĪNĀM/SKRŪVGRIEŽIEM

• Izvairieties no instrumenta bojājumiem, ko var radīt apstrādājamajā priekšmetā esošās skrūves, naglas vai citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet apstrādājamo materiālu no šādiem priekšmetiem

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz instrumenta marķējuma plāksnītes, atbilst padeves spriegumam elektrotīklā (230V vai 240V spriegumam paredzētie instrumenti var darboties arī no 220V elektrotīkla)

• Firma SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais darbības ātrums ir vismaz tikpat liels, kā instrumenta maksimālais brīvgaitas ātrums

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas par 16 gadiem

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas paredzēti 16 A strāvai

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā attālumā no instrumenta kustīgajām daļām

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts instrumenta elektrokabelis, nepieskarieties tam, bet nekavējoties atvienojiet elektrokabeļa kontaktdakšu no barojošā elektrotīkla

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis; tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Ja darba laikā urbis pēkšņi iestrēgst urbumā, tas var radīt ievērojamu reaktīvo momentu, kas savukārt var būt par cēloni negadījumam; šādā gadījumā nekavējoties izslēdziet instrumentu

• Elektriska vai mehāniska rakstura kļūmes gadījumā nekavējoties izslēdziet instrumentu un atvienojiet kabeļa kontaktdakšu no elektrotīkla

• Nostiprinietapstrādājamodetaļu (to ir drošāk nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Veicotdarbuapstākļos,kaddarbinstrumentsvar skartslēptuelektropārvadeslīnijuvaipaša instrumenta elektrokabeli, turiet instrumentu tikai aizizolētajiemrokturiem (darbinstrumentam skarot spriegumu nesošus vadus, šis spriegums nonāk arī uz instrumenta strāvu vadošajām daļām un var būt par cēloni elektriskajam triecienam)

• Arpiemērotametālmeklētājapalīdzībupārbaudiet, vaiapstrādesvietunešķērsoslēptas elektropārvadeslīnijas,kāarīgāzesvaiūdens caurules;šaubugadījumāgriezietiesvietējā komunālāssaimniecībasiestādē (darbinstrumentam skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un strādājošais var saņemt elektrisko triecienu; gāzes vada bojājums var izraisīt sprādzienu; darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības un strādājošais var saņemt elektrisko triecienu)

• Neapstrādājietmateriālus,kassaturazbestu (azbestam piemīt kancerogēnas īpašības)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas un/vai elpošanas ceļu saslimšanas operatoram vai klātesošajiem); izmantojietputekļumaskuun putekļsūcēju,jatoiespējams pievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni (piemēram, ozola vai dižskābarža putekļi), jo īpaši apvienojumā ar koksnes kondicionēšanas piedevām; izmantojietputekļumaskuunputekļsūcēju,jato iespējams pievienot

• Ievērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem

• Pirms instrumenta novietošanas izslēdziet tā elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas instrumenta kustīgās daļas

• Pirmsinstrumentaregulēšanasvaipiederumu nomaiņasatvienojiettonobarojošā elektrotīkla DARBS

• Instrumenta ieslēgšana/izslēgšana 4

• Darbvārpstas griešanās ātruma bezpakāpju regulēšana

• Griešanās virziena pārslēgšana 6 - ja darbvārpstas griešanās virziena pārslēdzējs nav precīzi iestādīts galējā labējā/kreisajā stāvoklī, ieslēdzēju A 2 nav iespējams nospiest ! pārslēdzietdarbvārpstasgriešanāsvirzienutikai tad,kadinstrumentsirpilnībā apstājies

• Darbinstrumentu nomaiņa 7 - ievietojiet darbinstrumenta kātu urbjpatronā pēc iespējas dziļāk ! neizmantojietdarbinstrumentusarbojātu kātu

• Griezes momenta regulēšanas sistēma (VariTorque) 8 - griezes moments pieaug, griežot regulējošo gredzenu D no stāvokļa 1 līdz stāvoklim 20; pagriežot gredzenu stāvoklī E, sistēmas darbība tiek bloķēta, ļaujot veikt urbšanas un skrūvēšanas darbus ar lielu griezes momentu - ieskrūvējot skrūvi, vispirms pagrieziet regulējošo gredzenu stāvoklī 1, tad pakāpeniski palieliniet griezes momentu, līdz tiek sasniegts vēlamais ieskrūvēšanas dziļums

• Instrumenta turēšana un vadīšana 9 ! darbalaikāvienmērturietinstrumentuaiz pelēkāskrāsas noturvirsmas(ām) - nenosprostojiet instrumenta ventilācijas atveres F 2 - darba laikā pārlieku nespiediet instrumentu; ļaujiet tam darboties nominālā režīmā PRAKTISKI PADOMI

• Lietojiet tikai tādus darbinstrumentus, kuru tips atbilst apstrādājamajam materiālam 0 ! lietojiet tikai asus darbinstrumentus

• Melno metālu urbšana - ja nepieciešams izveidot liela diametra urbumu, vispirms ieurbiet mazāka izmēra atvērumu - laiku pa laikam ieeļļojiet urbi80

• Veicot skrūves ieskrūvēšanu tuvu koka priekšmeta vai konstrukcijas malai, vispirms ieteicams ieurbt atvērumu, lai novērstu koksnes plaisāšanu

• Lai instruments tiktu izmantots optimālā režīmā, ieturiet pastāvīgu spiedienu uz skrūves galvu, īpaši tad, ja skrūve tiek izskrūvēta

• Veicot skrūves ieskrūvēšanu cietā koksnē, vispirms ieurbiet atvērumu

• Urbumu veidošana koksnē bez apstrādājamā materiāla plaisāšanas !

• Papildu ieteikumi ir sniegti datortīkla vietnē www.skil.com

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un elektrokabeli (īpaši ventilācijas atveres F 2) ! pirmsinstrumentatīrīšanasatvienojiettono elektrotīkla

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā - nogādājiet instrumentu neizjauktāveidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

APKĀRTĒJĀSVIDES AIZSARDZĪBA

• Neizmetietelektroiekārtas,piederumusun iesaiņojumamateriālussadzīvesatkritumos (tikai ES valstīm) - saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā - īpašs simbols @ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBASDEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst standartiem vai standartizācijas dokumentiem EN 60745, EN 61000, EN 55014 un ir saskaņā ar direktīvām 2004/108/EK, 2006/42/EK, 2011/65/ES

• Saskaņā ar standartu EN 60745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 75 dB(A) un skaņas jaudas līmenis ir 86 dB(A) (pie tipiskās izkliedes 3 dB), un vibrācijas paātrinājums ir <2,5 m/s² (roku-delnu metode; izkliede K = 1,5 m/s²)

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN 60745 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi ! pasargājietsevinovibrācijasiedarbības,veicot instrumentauntāpiederumutehniskoapkopi, novēršotrokuatdzišanuunpareiziorganizējot darbu
