| Produkta veids | Bezvadu skrūvgriezis-urbis |
| Zīmols | Skil |
| Modelis | 1008 AR |
| Nominālais spriegums | 14,4 V |
| Maksimālais griezes moments (cieta skrūvēšana) | 41 Nm |
| Sajūgs | 19 griezes momenta pozīcijas + urbšanas pozīcija |
| Ātruma regulators | Jā, spiežot uz sprūda |
| Rotācijas virziena maiņa | Jā, labā/kreisā pārslēdzējs |
| LED lampa | Jā, automātiska ieslēgšanās |
| Akumulatora tips | Litija-jonu |
| Akumulatora atsauce | Skil 2610Z08494 |
| Lādētāja atsauce | Skil 2610Z08495 vai 2610Z08496 |
| Uzlādes laiks | Apmēram 3 stundas (lādētājs 2610Z08495) / 5 stundas (2610Z08496) |
| Svars (ar akumulatoru) | Apmēram 1,2 kg |
| Urbjamie materiāli | Koks, metāls, keramika, plastmasa |
| Apkope | Tīriet instrumentu un lādētāju ar sausu drānu; atvienojiet pirms tīrīšanas |
| Drošība | Automātiska apstāšanās pārslodzes, temperatūras diapazona vai izlādēta akumulatora gadījumā |
| Rezerves daļas / serviss | Sazinieties ar pilnvarotu Skil servisa centru |
| Lietojums | Mājsaimniecības, ne profesionāls |
Bieži uzdotie jautājumi - 1008 AR SKIL
Lietotāju jautājumi par 1008 AR SKIL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Skrūvgriezis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu 1008 AR - SKIL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. 1008 AR zīmola SKIL.

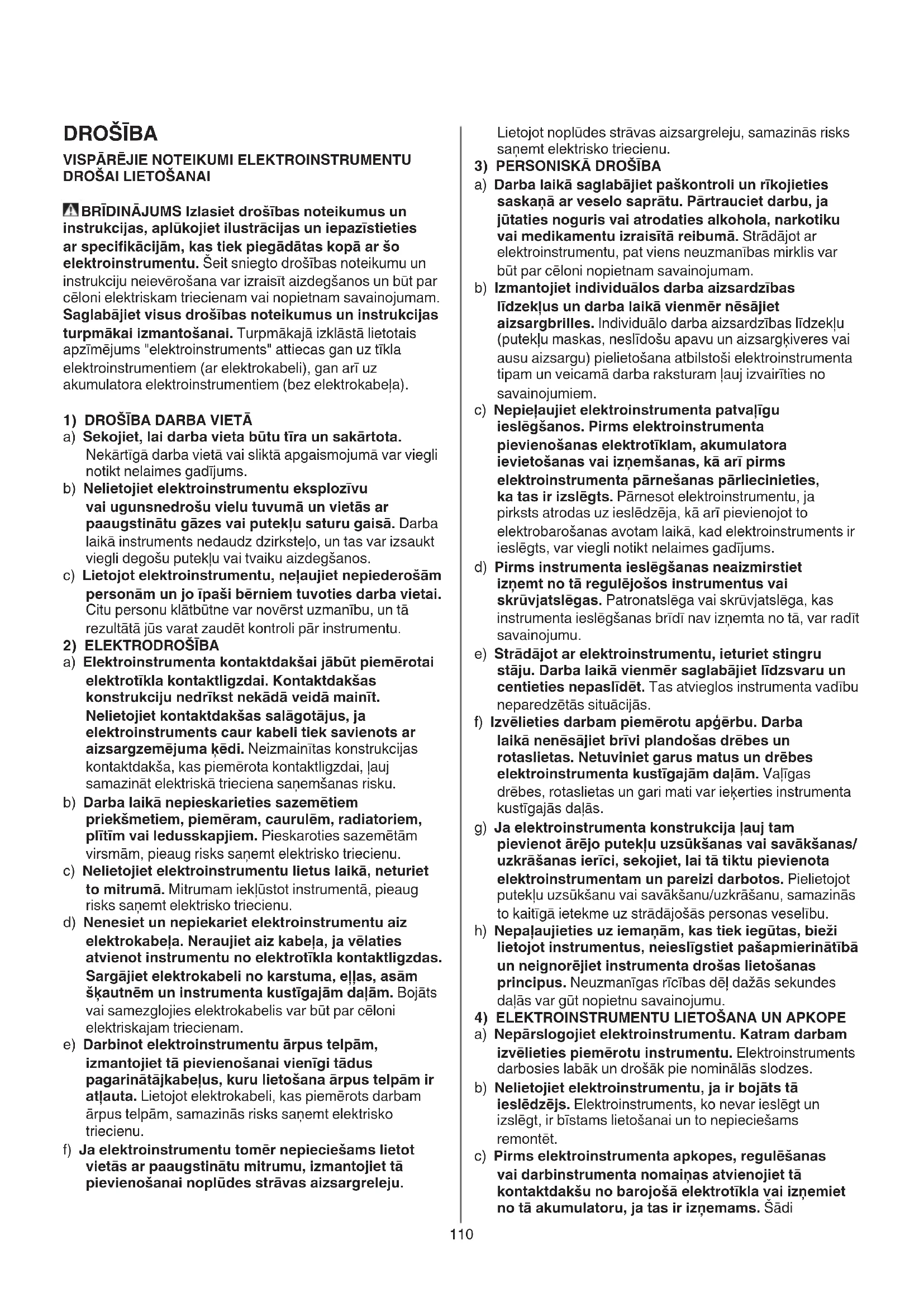

LIETOŠANAS INSTRUKCIJA 1008 AR SKIL
f) Neturiet elektrijnstrumentu vai akumulatoru uguns tuvumā vai viētā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai viētā, kur temperatūra pārsniedz 130°C, var izraisīt sprādzienu.
g) Leverojiet visas uzlades instrukcijas un neuzladejiet akumulatoru vai elektroinstrumentu pie temperaturas, kas atrodas arpus instrukcija noradito pielaujamo temperaturas vertibu diapazona robezam. Uzladejot akumulatoru neatbilstoša veidā vai pie temperaturas, kas atrodas arpus pielaujamo temperaturas vertibu diapazona robezam, tas var tikt bojats, kā ari var pieaugt aizdegšanās risks.
6)APKALPOSANA
a) Nodrošiniet, lai Instrumenta remontu veiktu kvalificëts personãs, nomaiñai izmantojot originalas rezerves dalas un piederumus. Tikai tā iespejams panákt instrumenta ilgstošu un nevainojamudarbibu bez atteikumiem.
b) Nekāda gadijumā neveiciet bojatu akumulatoru apkalposanu. Akumulatoru apkalposanu dríkst veikt tikai razotajfirma vai pilnvarots servisa SPECIALISTS.
DARBA DROŠIBAS NOTEIKUMI AKUMULATORA URBJMAŠINÁM/SKRUVGRIEŽIEM
VISPAREJA INFORMACIJA
- Materiaíla (pieméram, svinu saturóras krasas, dažu koka skirnu, mineralu un metála) putekji var but kaitigi (saskare ar putekliem vai to ieelposana var izraisit alergiskas reakcijas un/vai elposanas celu sasilmas operatoram vai klatesosajiem); izmantojiet puteklu masku un puteklsucéju, ja to iespejams pievienot
- Dažu veidu putekji ir klasificeti kā kancerogeni (piemēram, ozola vai dizskābarza putekji), jo ipaşi apvienojuma ar koksnes kondcionēsanas piedevam; izmantojiet putekμu masku un puteklsucēju, ja to iespejams pievienot
- leverojiet ar puteklu savaksanu saistitos nacionalos noteikumus, kas attiecas uz apstradajamajiem materialiem
- Neapstradajet materialus, kas satur azbestu (azbestam piemit kancerogenas ipašibas)
- Pirms reguleşanas vai piederumu nomainas, kā ari, pánnesot vai uzglabajot instrumentu, parliecinieties, ka tā pársledzëjs F ② atrodas videjā (neitrāla) stavokli
PAPILDPIEDERUMI
Firma SKIL garantē instrumenta nevainojamu darbūtikai tad, ja tiek lietoti originalie papildpiederumi
- Lietojiet tikai tādus darbinstrumentus, kuru pielaujamais darbības Ātrums ir vismaz tikpat liels, kā instrumenta maksimalais brīvgaitas Ātrums
PIRMS DARBA UZSAKsanAS
- Izvairieties no instrumenta bojajumiem, ko var radit apstradajamaja prieksmeta esosas skruves, naglas vai citi lidzigi objekti; pirms darba uzsaksanas atbrivojet apstradajamo materiu no sadiem prieksmietiem
-
Vienmér parliecinieties, ka spriegums, kas uzradits uz uzlades ierices markejuma plaksnites, atbilst padeves spriegumam elektrifikla
-
Nostipriniet apstradajamo detalu (to ir drosak
nostiprinat ar spailem vai skruvspilem, nevis turet roka) - Ar piemērota metalmekletāja palidzūbū pārbaudiet, vai apstrādes vietu neshkērso sleptas elektropārvades linijas, kā ari gazes vai udens caurules; šaubu gadījumā griezieties viētējā komunālas saimnicēbas iestādē (darbinstrument am skarot elektrotikla fazes linju, var izcelties ugunsgreks un strādājošais var sanem elektrisko triecienu; gazes vada bojajums var izraisit spradzienu; darbinstrument am skarot udensvada cauruli, var tikt bojatas materialās vertibas un strādājošais var sanemt elektrisko triecienu)
DARBA LAIKA
- Veicot darbu, kura laikā darbinstruments vai skrūve var skart sleptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām vircmām (darbinstrumentam skarot spriegumnesošus vadus, spriegums nonak ari uz instrumenta metālāḥām un var but par celoni elektriskajam triecienam)
- Mehāniska vai elektriska rakstura klūmes gadijumā nekavējoties izslédziet instrumentu vai atvienojiet uzlades ierici no barojsa elektrotikla
UZLÄDE/AKUMULATORI
- So uzlades icerici var lietot berneni no 8 gadu vecuma un personas ar iberobežotam fiziskajam, sensorajam vai garigajam spejam, kā ari personas ar nepietiekošupieredzi un zinašanam pie nosacijuma, ka darbs notiek par vinu drošibu atbildiges personas uzraudzibā vai ari ši persona sniedz noradijumus par drošu apiesanos ar uzlades icerici un informe par briesmām, kas saistitas ar tās lietošanu (pretējā gadijumā pastav savainosanas briesmas elektroinstrumenta nepareizas lietošanas del)
Uzraugiet bernus (tas laus nodrosinat, lai berni nerotalatos ar uzlades ieric)
- Běrnì nedríkst veikt uzlădes ierices tīrīšanu un apkalposanu bez pieauguǒu uzraudzības
Ar so instrumentu lietojiet tikai SKIL lidetajs 2610Z08495 vai 2610Z08496 un SKIL akumulatoru 2610Z08494
- Akumulatoru uzladešanai izmantojiet tikai šim nolukam paredzeto uzlades ierici, kas ietilpst instrumenta piegādes komplektā
- Nepieskarieties uzlades ierices kontaktspailem
- Neatstajiet instrumentu, uzlades ierici vai akumulatoru lietu
- Neuzladejiet akumulatoru mitra vai mikla vide
- Nelietojiet bojatu uzlades ierici, bet nododiet to pärbaudei firmas SKIL pilnvarotā apkopes un remonta darbnica
- Nelietojiet uzlades ierici, ja ir bojats tās elektrokabelis vai kontaktdaksa, bet nekavejoties nomainiet bojato dalu firmas SKIL pilvarota apkopes un remonta darbnica
- Nelietojiet bojatu akumulatoru; tas nekavejoties janomaina
- Nemēginiet izjaukt uzlādes ierici vai atvērt akumulatora korpusu
- Nemēginiet uzlādet elektróbarošanas elementus, kas nav paredzeti atkārtotai uzlādešanai
- Pielaujama apkartej gaisa temperatura (instruments/ladetajs/akumulators): -uzlades laikā 0...+45°C -darba laikā -20...+50°C -uzglabāsanas laikā -20...+50°C
UZ INSTRUMENTA/LADETAJA/AKUMULATORA
ATTELOTO SIMBOLU SKAIDROJUMS
③ Pirms izstradajuma lietosanas izlaseta lietosanas pamacibu
④ Uzlades ierici drikst lietot tikai telpas
⑤ Divkarsa izolacija (nav jalieto zemejuma vads)
6 Nekādā gadijumā neievietojiet akumulatoru uguni, jo tas var izraisit sprādzienu
⑦ Uzglabajiet instrumentu, uzlades ierici un akumulatoru vietā, kur temperatura neparsniedz 50^
Neizmetiet elektroiekartas un baterijas ar sadzives materialus atkritumu
DARBS
Kombinetais iesledzegaun darbvarpstas griesanas atruma reguleşana A ② Izmainot spiedenu uz iesledzegju, plustosi reguljet darbvarpstas griesanas atrumu no nules vertibas lidzmaksimalajai
- Akumulatora uzladešana ⑨
!iznemiet no instrumenta akumulatoru
-pievienojiet uzlades iericie elektrotiklam, ka paradits attela ⑨ a
-iedegas zalais indicators B, liecinot, ka uzlades ierice ir gatava darbam ⑨ a
-ievietojiet akumulatoru uzlades ierice, ka paradits attela b
-iedegas sarkanais indicators C, liecinot, ka notiek akumulatoru uzlade (9)c
- aptuveni pēc 3 stundām (2610Z08495) / 5 stundām (2610Z08496) akumulators ir pilnīgi uzlādēts un zaḥais indikators B iedegas d
Ipec uzlades beigam iznemiet akumulatoru no uzlades ierices, jo sadi palielinas akumulatora kalposanas laiks
SVARIGINORADIJUMI:
-ja tās sarkanais indicators C neiedegas pēc
ievietosanas akumulatora, tas nozime, ka akumulatora
temperatura neietilsp pielaujamo temperaturu
diapazona (akumulatora temperatura nedrikst but
zemaka par 0^ vai augstaka par 45^ )
-litija-jona akumulatoru var uzladet jebkura bridi (uzlades procesa partrauksana neboja akumulatoru)
-litija jonu akumulators nav jaiztukso pirms uzladešanas (tam nav "atminas efekta", kā tas ir nikela kadmija akumulatoriem)
-uzlades laika uzlades icer un akumulators var nedaudz uzsilt; tas ir normali un neliecina par bojajumu
-pirms akumulatora ievietosanas uzlades icerce parliecinieties, ka tā ārejā virsma irīra un sausa
-neiznemiet akumulatoru no instrumenta laikā, kad tas darbojas
-ja ir paredzams, ka instruments ilgaku laiku netiks izmantots, uzlades ierices elektrokabelis jaatvieno no barojoša elektrotikla
-pec litija-jonu akumulatora iztuksoanas, instruments automatiski izsledzas
-ja manami samazinās akumulatora darbības laiks starp uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepiecesāms nomainit
Griesanas virziena parslegsana 10
-ja darbvarpstas griesanas virziona parsledzecs
nav precizi iestadits galeja labeja/kreisaja stavokli,
iesledzeju A ② nav iespejams nospiest
!parsledziet darbvarpstas griesanas virzenu tikaitad, kad instruments ir pilnibā apstajies
Darbinstrumentu nomaina ⑪
Ineizmantojiet darbinstrumentus ar bojatu katu
Griezes momenta regulešanas systemd (VariTorque) -griezes moments pieaug, griežot regulējoso gredzenu D no stavokla 1 lidz stavoklim 19; pagriežot gredzenu stavokli E, sistemas darbiba tiek bloketa, laujot veikt urbšanas un skruvešanas darbus ar lielu griezes momentu
-ieskrüvejot skruvi, vispirms pagrieziet regulejo so gredzenu stavokli 1, tad pakapeniski palieliniet griezes momentu, lidz tiek sasniegts velamais ieskrüvešanas dzilums
-Mehaniskaparnesumuparslegsana (2832)
-ar parsledzêja G palidzibu izvelieties vajadzigo atrumu!parvietojiet parnesumu parsledzêju tikai tad, kad instruments darbojas ar nelielu atrumu OW
-mazes atrums
-liels griezes moments
-piemerots skruvju ieskruvesanai un lielaka diametra urbumu veidoesanai
-piemerots vitnu iegriesanai
HIGH
-liels atrums
-mazaks griezes moments
-piemerots mazaka diametra urbumu veido'sanai
- Akumulatora aizsardziba
Izsledz instrumentu vai noverš darbarika ieslegsanos, kad
-slodze ir parak liela
-akumulatoratemperaturairarpus pielaujamas darbatemperaturas diapazona no -20 lidz +50^
- litija jonu akumulators ir gandrīz tukšs (lai aizsargātu, pret dzilo izlādi)
!pēc instrumenta automatiskas izslehgsanās
nedríkt spiest tā ieslēdzeju, jo tā var sabojāt
akumulatoru
- Apgaismosanas spuldze H 14
Apgaismosanas spuldze H automatiski iedegas, nospiezot iesledzeyu A ②
Instrumenta turešana un vadišana 15
!darba laikā vienmēr turiet instrumentu aiz pelekās krāsas noturvīrmas(ām)
-nenosprostojet instrumenta ventilacijas atveres J ②
-darba laika parlieku nespiediet instrumentu; laujiet tam darboties nominala rezima
PRAKTISKI PADOMI
- Lietojiet tikai tadus darbinstrumentus, kuru tips atbilst apstradajamajam materialam 16!lietojiet tikai asus darbinstrumentus
Melno metalu urbsana
-ja nepiecesams izveidot liela diametra urbumu, vispirms ieurbiet mazaka izmera atverumu -laiku pa laikam ieIoojiet urbi
- Veicot skruves ieskruvešanu tuvu koka priekšmeta vai konstrukcjjas malai, vispirms ieteicams ieurbt atverumu, lai noverstu koksnes plašašanu
- Lai instruments tiktu izmantots optimalā režimā, ieturiet pastāvigu spiedenu uz skruves galvu, ipaši tad, ja skruve tiek izskruvēta
- Veicot skruves ieskruveesanu cieta koksne, vispirms jeurbiet atverumu
- Urbumu veidosana koksne bez apstradajama materiala,.
plaisasanas 17 - Urbumu veidosana sienas, vienlaicigi savacot urbsanas rezultata radusos gruzus 18
- Urbumu veidosana flizes, nepielaujot to plaisaesanu 19
- Papildu ieteikumi ir sniegti datortikla vietne www.skil.com
-saskaña ar Eiropas Savienibas direktivu 2012/19/ ES par nolietotajam elektriskajam un elektroniskajam iekartam un tās atspoguljumiem nacionalajā likumdośana, nolietotās elektroiekartas ir jasavac,
jaizjauc un janogadā otrreizejai pārstradei apkārtējai videi nekaitīgā veida
-IPASS symbols ⑧ atgadina par nepiecesamibu
izstrādājumusutilizēt videi nekaitīgāveidā
!pirms akumuladora'utilizacijas tākontakti jāaplime
ar izolacijas lenti, lai nepie'autu issavienojuma
rasanos starp tiem
TROKSNIS / VIBRACIJA
- Saskaña ar standartu EN 60745 noteiktais instrumenta radītā trokṣna skanas spiediena limenis ir 76 (1008 & 2830) / <70 (2832) dB(A) un skanas jaudas limenis ir 87 (1008 & 2830) dB(A) (pie tipiskās izkliedes: 3 dB), un vibracijas paatrinajums ir <2,5 m/s² (vektoru summa trijos virzienes; izkliede K = 1,5 m/s²)
Vibracijas limenis ir noteikts, izmantojot standarta EN 60745 paredzeto proceduru; to var izmantot, lai salidzinatu instrumentus un provizoriski izvretetu vibracijas iedarbibu, lietojot instrumentu minetajiem merkiem
-instrumenta izmantošana citiem merkiem vai ar citiem vai nepietiekami koptiem piederumiem var ieverojami palielinat kopejo vibracijas iedaribbas pakapi
-laika periodi, kad instruments ir izslegtvars airi ir ieslegt,saic darbs ar to nenotiek, var ieverojami samazinat kopejo vibracijas iedarbibas pakapi!pasargajiet sevi no vibracijas iedarbibas,veicot instrumenta un ta piederumu tehnisko apkopi, noversot roku atdzisano un pareizi organizejot darbu
