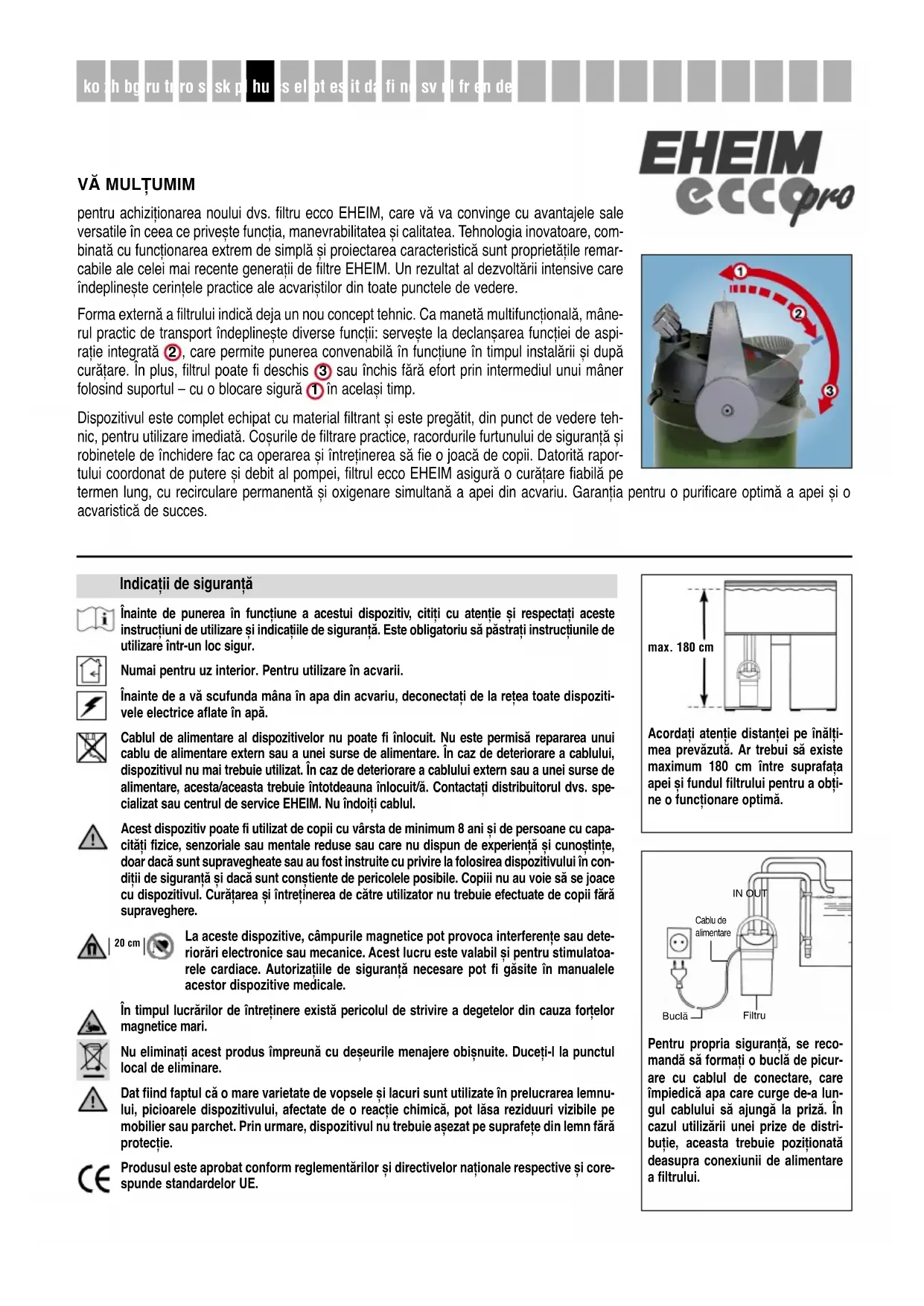

MANUAL DE UTILIZARE EccoPro 130 EHEIM

pentru achiziționarea noului dvs. filtru ecco EHEIM, care vă va convinge cu avantajele sale versatile în ceea ce privește funcția, manevrabilitatea și calitatea. Tehnologia inovatoare, combinată cu funcționarea extrem de simplă și proiectarea caracteristică sunt proprietățile remar-cabile ale celei mai recente generații de filtre EHEIM. Un rezultat al dezvoltării intensive care îndeplinește cerințele practice ale acvariștilor din toate punctele de vedere.

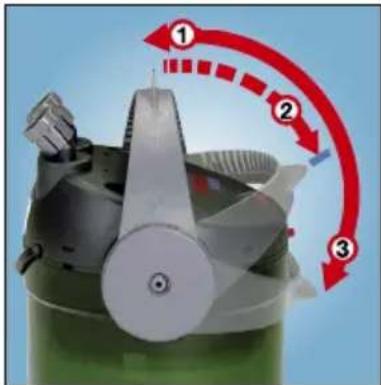

Forma externă a filtrului indică deja un nou concept tehnic. Ca manetă multifunțională, mânerul practic de transport îndeplinește diverse funcții: servește la declanșarea funcției de aspiratie integrată ②, care permite punerea convenabilă în funcțiune în timpul instalării și după curătare. În plus, filtrul poate fi deschis ③ sau închis fără efort prin intermediul unui mâner folosind suportul – cu o blocare sigură ① în același timp.

Dispozitivul este complet echipat cu material filtrant și este pregătit, din punct de vedere tehnic, pentru utilizare imediată. Coşurile de filtrare practice, racordurile furtunului de siguranță și robinetele de închidere fac ca operarea și întreținerea să fie o joacă de copii. Datorită raportului coordonat de putere și debit al pompei, filtrul ecco EHEIM asigură o curătare fiabilă pe termen lung, cu recirculare permanentă și oxigenare simultană a apei din acvariu. Garantia pentru o purificare optimă a apei și o acvaristică de succes.

Indicații de siguranță

Înainte de punerea în funcțiune a acestui dispozitiv, citiți cu atenție și respectați aceste instrucțiuni de utilizare și indicațiile de siguranță. Este obligatoriu să păstrați instrucțiunile de utilizare într-un loc sigur.

Numai pentru uz interior. Pentru utilizare în acvarii.

Înainte de a vă scufunda mâna în apa din acvariu, deconectați de la rețea toate dispoziti- vele electrice aflate în apă.

Cablul de alimentare al dispozitivelor nu poate fi înlocuit. Nu este permisă repararea unui cablu de alimentare extern sau a unei surse de alimentare. În caz de deteriorare a cablului, dispozitivul nu mai trebuie utilizat. În caz de deteriorare a cablului extern sau a unei surse de alimentare, acesta/aceasta trebuie întotdeauna înlocuit/ă. Contactați distribuitorul dvs. specializat sau centrul de service EHEIM. Nu îndoiti cablul.

Acest dispozitiv poate fi utilizat de copii cu vârsta de minimum 8 ani și de persoane cu capacitatei fizice, senzoriale sau mentale reduse sau care nu dispun de experientă și cunoștințe, doar dacă sunt supravegheate sau au fost instruite cu privire la folosirea dispozitivului în condiții de siguranță și dacă sunt conștiente de pericolele posibile. Copiii nu au voie să se joace cu dispozitivul. Curățarea și întreținerea de către utilizator nu trebuie efectuate de copii fără supraveghere.

20 cm

La aceste dispositive, câmpurile magnetice pot provoca interferente sau deteriorări electronice sau mecanice. Acest lucru este valabil și pentru stimulatoarele cardiace. Autorizațiile de siguranță necesare pot fi găsite în manualele acestor dispositive medicale.

În timpul lucrărilor de întreținere există pericolul de strivire a degetelor din cauza forțelor magnetice mari.

Nu eliminați acest produs împreună cu deșeurile menajere obișnuite. Duceți-I la punctul local de eliminare.

Dat fiind faptul că o mare varietate de vopsele și lacuri sunt utilizate în prelucrarea lemnului, picioarele dispozitivului, afectate de o reactie chimică, pot lăsa reziduuri vizibile pe mobilier sau parchet. Prin urmare, dispozitivul nu trebuie așezat pe suprafețe din lemn fără protectie.

Produsul este aprobat conform reglementărilor și directiveelor naționale respective și core-spunde standardelor UE.

max. 180 cm

Acordați atenție distanței pe înălți- mea prevăzută. Ar trebui să existe maximum 180 cm între suprafața apei și fundul filtrului pentru a obți- ne o funcționare optimă.

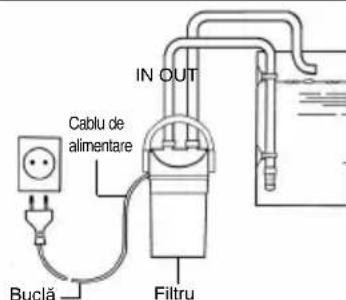

IN OUT Cable de alimentare Bucă Filtru

Pentru propria siguranță, se recomandă să formați o buclă de picurare cu cablul de conectare, care împiedică apa care curge de-a lun-gul cablului să ajungă la priză. În cazul utilizării unei prize de distribuție, aceasta trebuie poziționată deasupra conexiunii de alimentare a filtrului.

Consultați coperta interioară:

① Manşon cu şurub ② Duză de aspiratie și presiune ③ Cap de pompă ④ Siguranță de blocare ⑤ Inel de etanșare
6 Element prefiltru7 Prefiltru 8 Capac 9 Lână de carbon 10 Lână de filtru fin 11 Insertii de filtru cu material filtrant
12 Ghidaj 13 Manetă multifunțională 14 Rezervor de filtrare 15 Tampon din cauciuc 16 Cameră de pompare 17 Rotor pompă
18 Bile și colivie cu bile 19 Capacul camerei de pompare 20 2 x piulițe olandeze 21 2 x robinete de închidere 22 Cot de
scurgere 23 Conductă de aspiratie cu cos de filtrare 24 Suport cu ventuză

A - D Instalare

Mai întâi lipiți cele 4 tampoane din cauciuc pe fundul rezervorului de filtrare. Robinetele de închidere sunt atașate la cele două duze ale filtrului – care pot fi deplasate în direcția ghidajului furtunului, după cum este necesar – prin strângerea manșoanelor cu şurub și sunt marcate cu autocolantele IN/OUT (Fig. B).

Apoi montați cotul de scurgere pe acvariu folosind suportul cu ventuză; introduceți conducta de aspiratie în coșul de filtrare și fixațiile pe peretele interior al bazinului cu ventuzele (Fig. C). Tăiați furtunurile la lungimea necesară și împingeți min. 1 cm pe conducta de aspiratie și cotul de preaplin. Asigurați-vă că furtunurile nu atârnă.

Conectați conducta de aspirație cu duza de aspirație a filtrului IN și cotul de scurgere cu duza de presiune OUT (Fig. D). Fixați furtunurile de cele două robinete strângând piulițele olandeze în direcția furtunului.

Indicatie: Verificați la intervale regulate îmbinările complete ale furtunului, astfel încât să fie așezate corect.

E - G Punere în funcțiune

Filtrul extern conține deja materialul filtrant standard necesar, realizat dintr-un mediu de filtrare special, un prefiltru cu burete de filtru, lână de carbon și lână de filtru fin. Apoi clătiți bine materialul filtrant din coș sub jet de apă, până când apa nu mai este tulbure. După conectarea instalatiei furtunului, dispozitivul este pregătit, din punct de vedere tehnic, pentru funcționare.

Functia de aspiratie: Acum deschideti cele două robinete de închidere de la îmbinările furtunului (Fig. E) și împingeti maneta multifunctională încet în jos până la oprirea siguranței de blocare (Fig. F), poziția manetei ② Astfel apa este aspirată din acvariu și este creat preaplinul, astfel încât vasul filtrant să se umple automat.

De îndată ce apa trece în rezervorul de filtrare, deplasati încet maneta multifunțională înapoi în poziția verticală de funcționare, până când se înclichetează (Fig. G), poziția manetei ① Atunci când sistemul este complet plin, filtrul este pus în funcțiune prin conexiunea la rețea. ATENTIE: Filtrarea mecanică și biologică nu este garantată atunci când maneta este în poziția ②.

H - M Deschiderea și închiderea filtrului

Deschidere:

IMPORTANT. Mai întâi închideți robinetul de închidere de pe partea de aspiratie IN (Fig. H) și apoi robinetul de pe partea de presiune OUT (Fig. I) înainte de a scoate ștecărul de alimentare (Fig. J). Slăbiți ambele robinete rotind manşonul cu şurub (1) pentru a separa robinetele de închidere de filtru.

ATENTIE: Dacă robinetele nu sunt deconectate de la capul pompei, filtrul nu se va deschide.

Acum împingeti încet maneta multifunctională în poziția orizontală ② și apoi eliberați siguranța de blocare cu o presiune puternică (Fig. L), astfel încât maneta să poată fi împinsă peste aceasta până când se sprijină de rezervorul de filtrare (Fig. M), poziția manetei ③ . Capul pompei este scos astfel automat din garnitură și poate fi îndepărtat.

Închidere:

IMPORTANT. Nu umpleți niciodată rezervorul de filtrare complet cu apă. Pentru a atașa capul pompei, maneta multifuncțională trebuie să fie în contact cu rezervorul de filtrare, poziția manetei ③, pentru a introduce cele două bolțuri de pe partea capului pompei în ghidajele manetei. IMPORTANT. La închidere, asigurati-vă că inelul de etanșare este așezat în jurul canelurii.

Apoi, utilizând siguranța de blocare, împingeți încet maneta funcțională înapoi în poziția verticală de funcționare, poziția manetei ①, prin care partea superioară este trasă automat în garnitura sa.

Aveți grijă la manipularea acesteia, pentru a evita prinderea degetelor.

N - R Curățare și îngrijire

Spălați materialul filtrant la intervale regulate, respectiv înlocuți-l după 2–3 intervale de curățare. Momentul potrivit este atunci când scurgerea apei prin filtru scade în mod vizibil.

Pentru prima punere în funcțiune, filtrul conține o lână de carbon, prin care sunt absorbite reziduurile de la agenții de curățare sau altele similare. Scoateți lâna de carbon din capac după aproximativ 2 săptămâni, deoarece puterea de curățare este apoi epuizată.

Mai întâi închideți robinetul de închidere de pe partea de aspiratie IN și apoi robinetul de pe partea de presiune OUT, înainte de a scoate stecărul de alimentare (Fig. H–J). Slăbiti manșoanele cu șurub ale robinetelor pentru a deconecta sistemul furtunului. Apoi filtrul este deschis cu maneta multifuncțională așa cum este descris.

Îndepărtați prefiltrul (Fig. N) și apoi inserțiile de filtru (coșuri de filtrare), care sunt complet blocate împreună (Fig. O) și pot fi separate printr-o mișcare scurtă de rotire (Fig. P). Îndepărtați elementul prefiltrului din prefiltru și clătiți-l sub apă călduță (Fig. Q). Scoateți lâna albă a filtrului din capac și înlocuiti-o la fiecare curățare (nr. comandă 2616320).

Aşezati lâna de filtru fin în capac (Fig. R) și apoi înfăsurați-o pe inserțiile de filtru (coșuri de filtrare). Prefiltrul este apoi instalat pe capac.

Filtrul ecco EHEIM este ideal pentru tratarea apei într-o structură stratificată, care atinge o eficientă cu cca. 30 % mai mare decât cea a materialului filtrant standard. Vă recomandăm materialele filtrante EHEIM, care funcționează mecanic, biologic, absorbant sau chimic.

Structura din inserțiile de filtru se bazează practic pe schema prezentată (consultați pagina de copertă).

Din când în când, trebuie să curățați camera de pompare, supapa cu bilă și furtunurile pentru a vă asigura că filtrul funcționează corect.

Camera de pompare poate fi deschisă apăsând ambele cleme ale capacului camerei de pompare și trăgând simultan știftul în sus (Fig. S). Rotorul pompei, camera, capacul și canalul de răcire se curăță cu o perie moale (nr. comandă 4009560). Apoi, apăsați capacul camerei pompei înapoi pe capul pompei până când se înclichetează cârligele.

Supapa cu bilă este accesibilă atunci când camera de pompare este deschisă. Aceasta asigură închiderea automată în timpul fazei de aspirație la pornirea filtrului. Scoateți colivia cu bile (Fig. U), scoateți bilele și curățați piesele cu o perie moale. În timpul remontării, asigurați-vă că bila este mobilă.

Umeziți inelul de etanșare de pe capul pompei sau ungeți-l ușor cu vaselină, pentru a asigura mișcările funcționale. Dacă, în timp, devine dificilă rabatarea manetei multifunționale, ar trebui să înlocuți inelul de etanșare (nr. comandă 7314058).

Vă recomandăm peria de curățare universală EHEIM, nr. 4004570.
