NÁVOD K OBSLUZE EccoPro 130 EHEIM

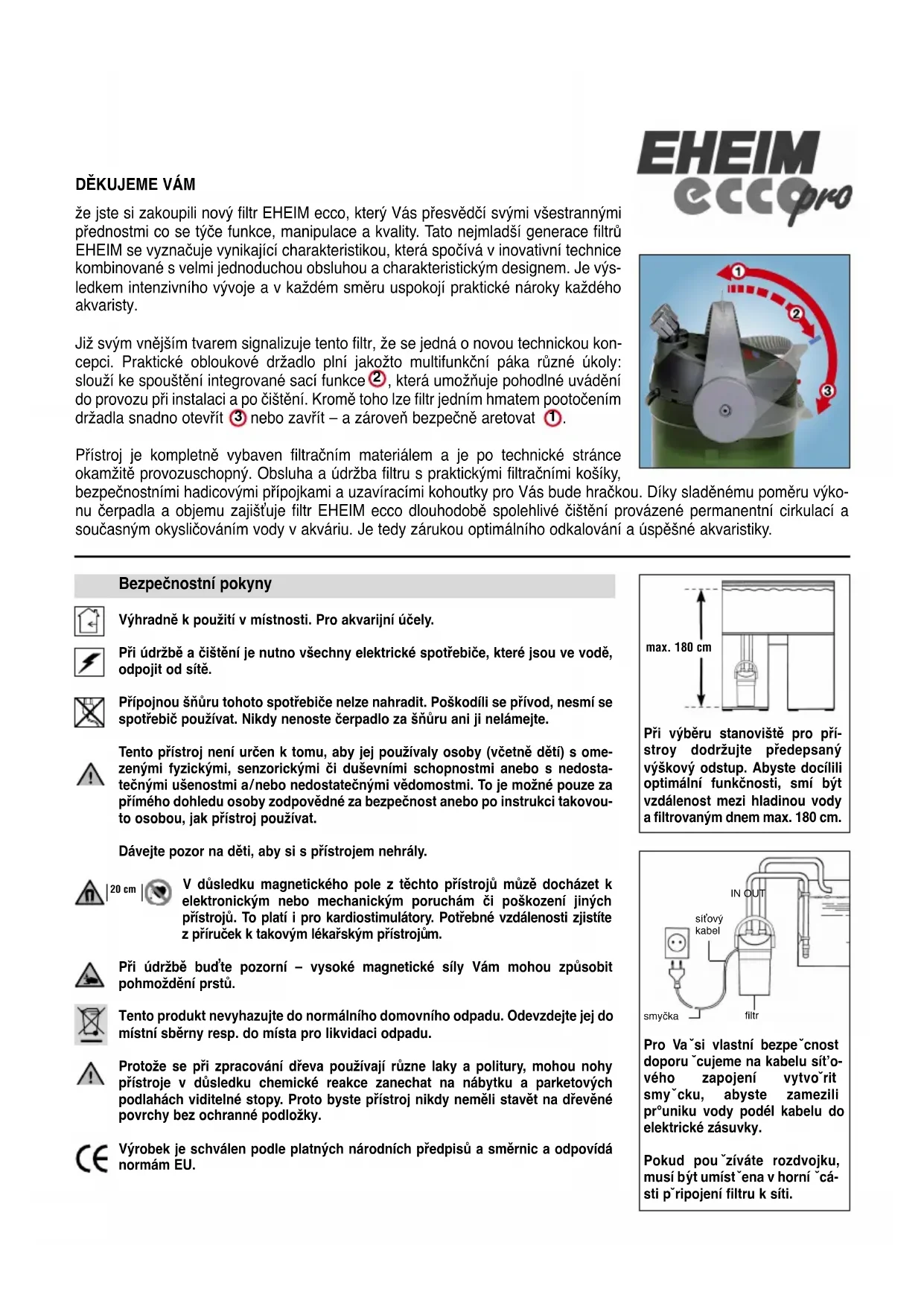

že jste si zakoupili nový filtr EHEIM ecco, který Vás přesvědčí svými všestrannými přednostmi co se týče funkce, manipulace a kvality. Tato nejmladší generace filtrů EHEIM se vyznačuje vynikající charakteristikou, která spočívá v inovativní technice kombinované s velmi jednoduchou obsluhou a charakteristickým designem. Je výsledkem intenzivního vývoje a v každém směru uspokojí praktické nároky každého akvaristy.

Již svým vnějším tvarem signalizuje tento filtr, že se jedná o novou technickou koncepci. Praktické obloukové držadlo plní jakožto multifunkční páka různé úkoly: slouží ke spouštění integrované sací funkce ②, která umožňuje pohodlné uvádění do provozu při instalaci a po čištění. Kromě toho lze filtr jedním hmatem pootočením držadla snadno otevřít ③ nebo zavřít – a zároveň bezpečně aretovat ①.

Přístroj je kompletně vybaven filtračním materiálem a je po technické stránce okamžitě provozuschopný. Obsluha a údržba filtru s praktickými filtračními košíky, bezpečnostními hadicovými přípojkami a uzavíracími kohoutky pro Vás bude hračkou. Díky sladěnému poměru výkonu čerpadla a objemu zajišťuje filtr EHEIM ecco dlouhodobě spolehlivé čištění provázené permanentní cirkulací a současným okysličováním vody v akváriu. Je tedy zárukou optimálního odkalování a úspěšné akvaristiky.

Výhradně k použití v místnosti. Pro akvarijní účely.

Při údržbě a čištění je nutno všechny elektrické spotřebiče, které jsou ve vodě, odpojit od sítě.

Přípojnou šňůru tohoto spotřebiče nelze nahradit. Poškodíli se přívod, nesmí se spotřebič používat. Nikdy nenoste čerpadlo za šňůru ani ji nelámejte.

Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, senzorickými či duševními schopnostmi anebo s nedostatečnými ušenostmi a/nebo nedostatečnými vědomostmi. To je možné pouze za přímého dohledu osoby zodpovědné za bezpečnost anebo po instrukci takovou-to osobou, jak přístroj používat.

Dávejte pozor na děti, aby si s přístrojem nehrály.

| 20 cm

V důsledku magnetického pole z těchto přístrojů můzě docházet k elektronickým nebo mechanickým poruchám či poškození jiných přístrojů. To platí i pro kardiostimulátory. Potřebné vzdálenosti zjistíte z příruček k takovým lékařským přístrojům.

Při údržbě buďte pozorní – vysoké magnetické síly Vám mohou způsobit pohmoždění prstů.

Tento produkt nevyhazujte do normálního domovního odpadu. Odevzdejte jej do místní sběrny resp. do místa pro likvidaci odpadu.

Protože se při zpracování dřeva používají různe laky a politury, mohou nohy přístroje v důsledku chemické reakce zanechat na nábytku a parketových podlahách viditelné stopy. Proto byste přístroj nikdy neměli stavět na dřevěné povrchy bez ochranné podložky.

Výrobek je schválen podle platných národních předpisů a směrnic a odpovídá normám EU.

max. 180 cm

Při výběru stanoviště pro přístroy dodržujte předepsaný výškový odstup. Abyste docílili optimální funkčnosti, smí být vzdálenost mezi hladinou vody a filtrovaným dnem max. 180 cm.

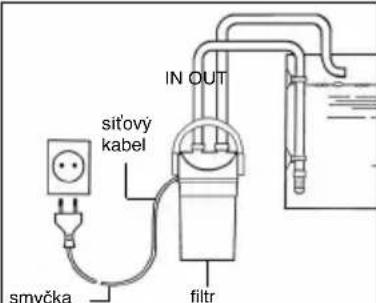

sítový kabel smyčka IN OUT filtr

Pro Va si vlastní bezpe cnost doporu cujeme na kabelu sit'ového zapojení vytvo rit smy'cku, abyste zamezili pr'uniku vody podél kabelu do elektrické zásuvky.

Pokud pou zíváte rozdvojku, musí být umíst ena v horní cásti p’ripojení filtru k síti.

Viz predsádka:

① šroubovací objímka ② sací a výtlačné hrdlo ③ hlava čerpadla ④ blokovací pojistka ⑤ těsnicí kroužek
6 hrubá filtrační vložka 7 hrubý filtr 8 víko 9 uhlíková vata 10 filtrační vata 11 filtrační moduly s filtračním
materiálem 12 vedení 13 multifunkční páka 14 filtrační nádoba 15 pryžové podložky 16 komora čerpadla
17 kolo čerpadla 18 kulička s kuličkovou klecí 19 víčko komory čerpadla 20 2 x převlečné matice 21 2 x uzavírací
kohoutky 22 výpustná trubička 23 sací trubička s filtračním košíkem 24 přísavky.

A - D INSTALACE

Nejprve prílepte na dno filtrační nádoby 4 pryžové podložky. K oběma hrdlům filtru – která se dají podle potřeby natočit po směru vedení hadiček – se stažením šroubovacích objímek ① připevní uzavírací kohoutky a označí nálepkami IN/OUT (obr. B).

Poté pomocí přísavek k akváriu přimontujte výpustnou trubičku, spojte sací trubičku s filtračním košíkem a přísavkami ji připevněte k vnitřní stěně nádrže (obr. C). Hadičky zkraťte na potřebnou délku a nasuňte na sací trubičku a přepadovou hadičku, a to s přesahem min. 1 cm. Dbejte přitom na to, aby hadičky nebyly prověšeny.

Propojte sací trubičku se sacím hrdlem filtru IN a výpustnou trubičku s výtlačným hrdlem OUT (obr. D). Spoje hadiček s kohoutky zajistěte utažením převlečných matic, a to vždy směrem k hadičce.

Upozornění: V pravidelných časových intervalech kontrolujte, zda jsou kompletní hadičkové spoje správně upevněny.

E - G UVEDENÍ DO PROVOZU

Ve vnějším filtru je již obsažen potřebný standardní filtrační materiál sestávající ze speciálních filtračních prostředků, hrubého filtru s filtrační houbičkou, uhlíkové vaty a jemné filtrační vaty. Filtrační materiál ponechte v košičku a důkladně propláchněte pod tekoucíoo vodou, dokud nebude vytékající voda naprosto čirá. Po připojení hadičkové instalace je přístroj po technické stránce připraven k provozu.

Sací funkce: Nyní otevřete oba uzavírací kohoutky na hadičkových spojích (obr. E) a sklopte multifunkční páčku pomalu dolů, až na doraz k blokovací pojistce (obr. F), poloha páčky ②. Přitom se začne nasávat voda z akvária a vytvoří se přepad, także se začne automaticky plnit válec filtru.

Jakmile voda nateče do filtrační nádoby, otočte multifunkční páčkou opět pomalu zpět do vodorovné provozní polohy, dokud slyšitelně nezaskočí (obr. G), poloha páčky ①. Když je soustava kompletně naplněna, uvede se filtr zapojením síťové přípojky do zásuvky do provozu. POZOR: Při provozu s páčkou v poloze ② není zajištěna ani mechanická, ani biologická filtrace.

H - M OTEVÍRÁNÍ A ZAVÍRÁNÍ FILTRU

Otevírání:

DÜLEŽITÉ: Dříve, než vytáhnete síťovou zástrčku ze zásuvky (obr. J), uzavřete nejprve uzavírací kohoutek na sací straně IN (obr. H), a poté kohoutek na výtlačné straně OUT (obr. I). Otáčením šroubovacími objímkami ① oba kohoutky povolte tak, aby je bylo možno od filtru odpojit.

POZOR: Pokud by se kohoutky od hlavy čerpadla neoddělily, nedal by se filtr otevřit.

Nyní multifunkční páčku pomalu sklápějte do vodorovné polohy 2, a poté silou zatlačte na blokovací pojistku, čímž ji uvolníte (obr. L), także přes ni budete moci páčku přetáhnout a sklopit tak, aby byla opřena o filtrační nádobu (obr. M), poloha páčky 3. Hlava čerpadla se přitom automaticky vysune z těsnění a bude ji možno odejmout.

Zavírání:

DÜLEŽITÉ: Vodou nikdy nenaplňuje celou filtrační nádobu. Aby bylo možno nasadit hlavu čerpadla, musí být multifunkční páčka opřena o filtrační nádobu, poloha páčky ③, tak, aby bylo možno do vodicích drážek v páčce vsadit oba postranní čepy hlavy čerpadla. DÜLEŽITÉ: Při zavírání dbejte na to, aby byl těsnicí kroužek po celém svém obvodě dobře uložen v drážce.

Poté funkční páčku pomalu překlopte přes blokovací pojistku zpět do svislé provozní polohy, poloha páčky ①, vrchní díl je přitom samočinně vtažen do těsnění.

Dbejte na správnou manipulaci, abyste si neskřípli prsty.

N - R ČIŠTĚNÍ A OŠETŘOVÁNÍ

Filtrační materiál v pravidelných intervalech promývejte resp. po 2 – 3 intervalech čištění vyměňujte. Vhodný časový okamžik poznáte podle toho, že znatelně poklesne výtok vody z filtru.

Pro účely prvotního uvedení do provozu je filtr vybaven uhlíkovou vatou, která slouží k adsorpci reziduí čisticích prostředků apod. Po cca 2 týdnech je nutno uhlíkovou vatu vyjmout z víka, neboť její čisticí účinek je po této době vyčerpán.

Dříve, než vytáhnete síťovou zástrčku ze zásuvky, uzavřete nejprve uzavírací kohoutek na sací straně IN, a poté kohoutek na výtlačné straně OUT (obr. H – J). Povolte šroubovací objímky kohoutků a odpojte soustavu hadiček. Poté se filtr otevře sklopením multifunkční páčky, způsobem výše popsaným.

Vyjměte hrubý filtr (obr. N), a poté jednotlivé filtrační moduly (filtrační košíčky), zasazené kompletně do sebe (obr. O), jež rozpojíte krátkým otočným pohybem (obr. P). Z hrubého filtru vyjměte hrubou filtrační vložku a propláchněte ji vlažnou vodou (obr. Q). Z víka vyjměte bílou filtrační vatu a v rámci každého čištění vyměňte (obj.č. 2616320).

Do víka uložte jemnou filtrační vatu a víko našroubujte na filtrační moduly (filtrační košíčky). Poté na víko nainstalujte hrubý filtr (obr. R).

Filtr EHEIM ecco se výborně hodí k úpravě vody s využitím speciálně vrstveného filtračního materiálu, jehož účinek je ve srovnání se standardní filtrační hmotou o 30 % vyšší. Doporučujeme použít filtrační hmoty EHEIM pracující na mechanickém, biologickém, adsorpčním nebo chemickém principu.

Skládání vrstev jednotlivých filtračních modulů se provádí zásadně podle znázorněného schématu (viz předsádka).

S - U KOMORA ČERPADLA, KULIČKOVÝ VENTIL A TĚSNICÍ KROUŽEK

Za účelem zaručení bezvadného fungování filtru byste měli čas od času čistit komoru čerpadla, kuličkový ventil a hadičky.

Komora čerpadla se otevře tak, že se oba okraje víčka komory čerpadla zatlačí dovnitř a zároveň se táhne za čep směrem nahoru (obr. S). Kolo čerpadla, komora, víčko a chladicí kanálek se čistí měkkým kartáčkem (obj. č. 4009560). Poté se víčko komory čerpadla opět zatlačí na hlavu čerpadla tak, aby zaskočily háčky západky.

Když je komora čerpadla otevřená, je také vytvořen přístup ke kuličkovému ventilu. Ten zajišťuje automatické uzavírání během sací fáze při spouštění filtru. Vytáhněte ven kuličkovou klec (obr. U), vyjměte z ní kuličku a součástky vyčistěte měkkým kartáčkem. Při vkládání zpět dbejte na to, aby byla kulička uložena pohyblivě.

Těsnicí kroužek hlavy čerpadla navlhčete nebo potřete tenkou vrstvou vazelíny, čímž zabezpečíte plynulý pohyb funkční páčky. Pokud překlápění multifunkční páčky půjde během času ztěžka, měli byste těsnicí kroužek vyměnit (obj. č. 7314058).

Na čištění hadiček doporučujeme používat univerzální čisticí kartáček EHEIM, obj. č. 4004570.

EHEIM ecco pro

KÖSZÖNJÜK,

DÔLEŽITÉ. Uzavrite napred kohút na nasávacej strane IN (zobrazenie H) a potom kohút na tlakovej strane OUT (zobrazenie I) predtým, než vytiahnete zástrčku (zobrazenie J) zo zásuvky. Uvolnite oba kohúty točením závitového puzdra (1), aby ste ich mohli oddelit' od filtra.

POZOR: Ak nebudú kohúty oddelené od puzdra filtru, nedá sa filter otvorit'.

Dbajte na správnu manipuláciu a vyvarujte sa priškripnutiu prstov.

N - R ČISTENIE A STAROSTLIVOST

Filtračný materiál v pravidelných intervaloch premyt, popr. po 2 - 3 intervaloch premytia ho vymenit. Bod výmeny je poznatel'ný podl'a toho, že prietok vody filtrom sa podstatne zníži.

Komora čerpadla sa dá otvorit' stlačením oboch uzáverov na veku komory čerpadla a súčasným stiahnutím za čap (zobrazenie S). Koleso čerpadla, komoru čerpadla, veko a chladiaci kanál čerpadla vyčistiť mäkkou kefou (obj. číslo 4009560). Potom pritlačit' veko komory čerpadla na hlavu čerpadla, až kým svorky nezapadnú.

K čisteniu hadičiek doporučujeme EHEIM univerzálnu čistiacu kefu obj. číslo 4004570.
