KULLANIM KILAVUZU EccoPro 130 EHEIM

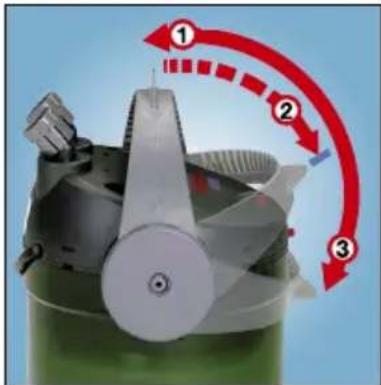

İşlev, kullanım ve kalite açısından birçok avantajı ile sizi kendisine inandıracak yeni EHEIM ecco filtrenizi satın almış olduğunuz için. En basit kullanım özellikleri ve karakteristik tasarımla birleşen yenilikçi teknoloji, en yeni EHEIM filtre neslinin olağanüstü özellikleridir. Akvaryumcunun her açıdan pratik taleplerini karşılayan yoğun bir geliştirme sürecinin sonucu- dur. Filtrenin dış şekli zaten yeni bir teknik konsepte işaret etmektedir. Çok işlevli bir kol olarak pra- tik taşıma kolu çeşitli görevleri yerine getirmektedir: Kurulum sırasında ve temizlik çalışmasın- dan sonra rahat bir şekilde devreye almayı sağlayan entegre emme işlevini başlatmak için kullanılır. Buna ek olarak, filtre, aynı anda güvenli bir kilitlemeyle braket kullanılarak bir tutamakla kolayca açılabilir veya kapatılabilir. Cihaz tamamen filtre malzemesi ile donatılmıştır ve teknik açıdan hemen kullanıma hazırdır. Pratik filtre sepetleri, emniyetli hortum bağlantıları ve kapatma muslukları, çalıştırma ve bakımı son derece kolay bir hale getirir. Dengeli pompa güç ve kapasite oranı sayesinde EHEIM ecco filtresi, sürekli sirkülasyon ve buna bağlı olarak akvaryum suyunun aynı anda oksijence zen- ginleşmesi sayesinde güvenilir ve uzun süreli temizlik sağlar. Bu, optimum su arıtımının ve başarılı bir akvaryumculuğun garantisidir.

Bu cihazı çalıştırmadan önce, bu kullanma kılavuzunu ve emniyet talimatlarını dikkatle okuy- un ve bunlara uyun. Kullanım kılavuzunu mutlaka iyi saklayın. Sadece kapalı alanlarda kullanım içindir. Akvaryumda kullanım içindir. Elinizi akvaryum suyuna daldırmadan önce sudaki tüm elektrikli cihazları şebekeden ayırın. Cihazların güç kablosu değiştirilmemelidir. Harici bir güç kablosu veya adaptör tamir edilme- melidir. Bir kablo hasar görürse, cihaz artık kullanılmamalıdır. Harici bir güç kablosu veya güç paketi hasar görürse mutlaka değiştirilmelidir. Uzman bayinizle veya EHEIM servis merkezi- nizle iletişime geçin. Kabloyu bükmeyin. Bu cihaz, gözetim altında olmaları veya cihazın güvenli kullanımı konusunda eğitim verilmiş olmaları ve sonuçta ortaya çıkan durumu anlayabilecek durumda olmaları halinde, 8 yaş ve üstü çocuklar ile fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgiden yoksun kişiler tarafından kullanılabilir. Çocukların cihazla oynamasına izin verilmemelidir. Temizlik ve kullanıcı bakımı, gözetim altında bulunmayan çocuklar tarafından yapılmamalıdır. Bu cihazların oluşturduğu manyetik alanlar, elektronik veya mekanik arızalara veya hasarlara neden olabilir. Bu aynı zamanda kalp pilleri için de geçerlidir. Bu tıbbi cihazlar için gerekli güvenlik mesafeleri, bunların kullanım kılavuz- larında belirtilmiştir. Bakım çalışmaları sırasında, yüksek manyetik kuvvetler nedeniyle parmakların ezilme riski vardır.

Bu ürünü normal evsel atıklarla birlikte atmayın. Bölgenizdeki atık toplama yerine götürün.

Ahşap işlemede çok çeşitli boya ve cilalar kullanıldığından, bunlar üzerinde kimyasal bir reaksiyona neden olabilecek cihaz ayakları mobilya veya parke zeminlerde görünür kalıntılar bırakabilir. Bu nedenle cihaz, arada koruyucu olmadan ahşap yüzeylere yerleşti- rilmemelidir. Ürün, ilgili ulusal mevzuata ve yönergelere göre onaylanmış olup AB standartlarına uyg- undur. 20 cm Emniyet Uyarıları maks. 180 cm Öngörülen yükseklik mesafesine dikkat edin. Optimum çalışmayı sağlamak için su yüzeyi ile filtre tabanı arasındaki mesafe maksi- mum 180 cm olmalıdır. Güç kablosu Filtre İlmek IN OUT Kendi emniyetiniz için, kablo boyunca akması muhtemel suyun prize girmesini önlemek için bağlantı kablosu üzerinde bir dam- lama ilmeği oluşturmanız tavsiye edilir. Bir çoklu priz veya harici bir adaptör kullanılması durumunda bunlar, pompa şebeke bağlantısının yapıldığı yerin üst tarafına gelecek şekilde yerleştirilmelidir.Önce 4 adet lastik tamponu filtre kabının altına yapıştırın. Kapatma muslukları, vidalı kovanlar

sıkılarak ve GİRİŞ / ÇIKIŞ etiketleri ile işaretlenmiş (Şekil B), filtrenin iki manşonunun uçlarına - ki bunlar gerekirse hortum kılavuzu yönünde hareket ettirilebilir - tuttu- rulur. Ardından vantuzu kullanarak çıkış dirseğini akvaryuma monte edin Emme borusu ile filtre sepetini bir araya getirin ve vantuzlarla havuzun iç duvarına sabitleyin (Şekil C). Hortumları gerekli uzunlukta kesin ve emme borusu ile taşma dirseği üzerine en az 1 cm itin. Hortumların sarkmamasına dikkat edin. Emme borusunu filtrenin GİRİŞ emme manşonu ile ve çıkış dirseğini ÇIKIŞ basınç manşonuna bağlayın (Şekil D). Rakorları hortum yönünde sıkarak hortumları iki musluğa sabitleyin. Uyarı: Yerlerinde oturduklarından emin olmak için tüm hortum bağlantılarını düzenli aralıklarla kontrol edin. Dış filtre hazır olarak özel filtre elemanlarından, yani filtre süngerli bir ön filtre, bir karbon filtre elemanı ve ince filtre elamanından oluşan gerekli standart filtre malzemesini içerir. Ardından sepetteki filtre malzemesini akan su altında su artık bulanıklaşana kadar iyice durulayın. Hortum tesisatını bağladıktan sonra cihaz teknik olarak çalışmaya hazır duruma gelir. Emme işlevi: Şimdi hortum bağlantılarındaki her iki kapatma musluğunu da açın (Şekil E) ve çok işlevli kolu yavaşça kapatma emniyetinin (Şekil F) sonuna dayanana kadar aşağı doğru döndürün, kol konumu . Bu şekilde akvaryumdan su emilir ve filtre çanağı kendi kendine olarak dolacak şekilde dışa akış hareketi oluşturulur. Su filtre kabına girer girmez, çok işlevli kolu, yerine oturduğunu hissedene kadar yavaşça dikey çalışma konumuna getirin (Şekil G), kol konumu . Sistem tamamen dolduğunda filtre şebeke bağlantısı üzerinden devreye alınır. DİKKAT: Kol konumu 'de iken çalıştırma durumunda mekanik ve biyolojik filtrasyon garanti edilmez. Açma: ÖNEMLİ Güç kablosunun fişini çekmeden önce (Şekil J), önce emme tarafındaki GİRİŞ (Şekil H) ve sonra basma tarafındaki ÇIKIŞ musluklarını (Şekil I) kapatın. Kapatma musluklarını filtreden ayırmak için vidalı kovanı

çevirerek her iki musluğu da gevşetin. DİKKAT: Musluklar pompa kafasından çıkarılmazsa, filtre açılmayacaktır. Şimdi çok işlevli kolu yavaşça yatay konuma getirin ve ardından kapatma emniyetine (Şekil L) kuvvetlice bastırarak kilidini açın, böylelikle kol filtre kabına (Şekil M) dayanana kadar üzerine itilebilir, kol konumu . Pompa kafası otomatik olarak contasından çıkar ve dışarı alınabilir. A - D Montaj E - G Inbetriebnahme H - M Filtrenin açılması ve kapatılması

Bkz. ambalajın kapağı:

Emme ve basma manşonları

2 adet rakor 2 adet kapama musluğu Çıkış dirseği Filtre sepetli emme borusu Vantuz ko zh bg ru tr ro sl sk pl hu cs el pt es it da fi no sv nl fr en deFiltre malzemesini düzenli aralıklarla yıkayın veya 2-3 temizleme işleminden sonra değiştirin. Bu işlemin zamanının geldiği, filtreden su çıkışının gözle görülür şekilde azalmasından anlaşılır. İlk çalıştırma için filtre, temizlik maddeleri veya benzeri kalıntıları absorbe eden bir karbon filtre elamanı içerir. Temizleme gücü sona ereceği için karbon filtre elemanını yaklaşık 2 hafta sonra kapaktan çıkarın. Güç kablosu fişini çekmeden önce (Şekil H- J), önce emme tarafındaki GİRİŞ ve sonra basma tarafındaki ÇIKIŞ musluklarını kapatın. Hortum sistemini ayırmak için muslukların vida kovanlarını gevşetin. Daha sonra çok işlevli kol kullanılarak açıklandığı şekilde filtre açılır. Ön filtreyi (Şekil N) ve ardından birbirine tamamen kilitlenen (Şekil 0) ve kısa bir döndürme hareketiyle (Şekil P) ayrılabilen filtre yuvalarını (filtre sepetlerini) çıkarın. Ön filtre keçesini ön filtreden çıkarın ve ılık suyun altında durulayın (Şekil Q). Beyaz filtre elemanını kapaktan çıkarın ve her temizlik işleminde değişti- rin (Sipariş No. 2616320). İnce filtre elemanını kapağa yerleştirin (Şekil R) ve ardından kapağı döndürerek filtre yuvalarına (filtre sepetlerine) sabitleyin. Daha sonra ön filtre kapağa takılır. EHEIM ecco filtresi, standart filtre malzemesine kıyasla yaklaşık %30 daha yüksek verim sağlayan bir kat- man yapısında olup su arıtımı için idealdir. Bunun için mekanik, biyolojik, adsorptif veya kimyasal olarak çalışan EHEIM filtre malzemelerini öneriyoruz. Filtre eklerindeki yapı, esas olarak gösterilen şemaya dayanır (kapak sayfasına bakın). Filtrenizin düzgün çalışmasını sağlamak için zaman zaman pompa haznesini, küresel vanayı ve hortumları temizlemelisiniz. Pompa haznesi, pompa haznesi kapağının her iki tırnağına bastırılarak ve aynı zamanda pimi yukarı doğru çekilerek açılabilir (Şekil S). Pompa çarkı, hazne, kapak ve soğutma kanalı yumuşak bir fırça (sipariş no. 4009560) ile temizlenmelidir . Ardından, geçme kan- caları yerlerine oturana kadar pompa odası kapağını pompa kafasına doğru bastırın. Küresel vanaya, pompa haznesi açıkken erişilebilir. Bu vana, filtreleme başladığında emiş fazında otomatik kapanmayı sağlar. Bilye kafesini dışarı çekin (Şekil U), bilyeyi çıkarın ve parçaları yumuşak bir fırça ile temizleyin. Yeniden yerleştirirken, bilyenin rahatça hareket edebildiğinden emin olun. Pompa kafasındaki contayı nemlendirin veya işlevin düzgün şekilde yerine getirilmesini sağlamak için vazelin ile hafifçe yağlayın. Çok işlevli kolu zamanla döndürmek zorlaşırsa, contayı (sipariş no. 7314058) değiştirmelisiniz. EHEIM üniversal temizleme fırçasını (sipariş no. 4004570) tavsiye ediyoruz. N - R Reinigung und Pflege S - U Pompa haznesi, küresel vana ve conta Kapama: ÖNEMLİ Filtre kabını suyla asla tamamen doldurmayın. Pompa kafasının yan tarafındaki iki cıvatanın kol kılavuzlarına takılabilmesi için çok işlevli kol filtre kabı ile temas halinde olmalıdır, kol konumu . ÖNEMLİ Kapatırken contanın yuvasına tamamen oturmuş olduğundan emin olun. Ardından, kapama emniyetini kullanarak işlev kolunu yavaşça dikey çalışma konumuna getirin, kol konumu , böylelikle üst kısım otomatik olarak kendi contasına doğru çekilir. İşlem yaparken parmaklarınızı kıstırmamak için dikkatli olun.
