MANUAL DE UTILIZADOR S250 NAD

Manual do Proprietário

NOTE PER IL POSIZIONAMENTO

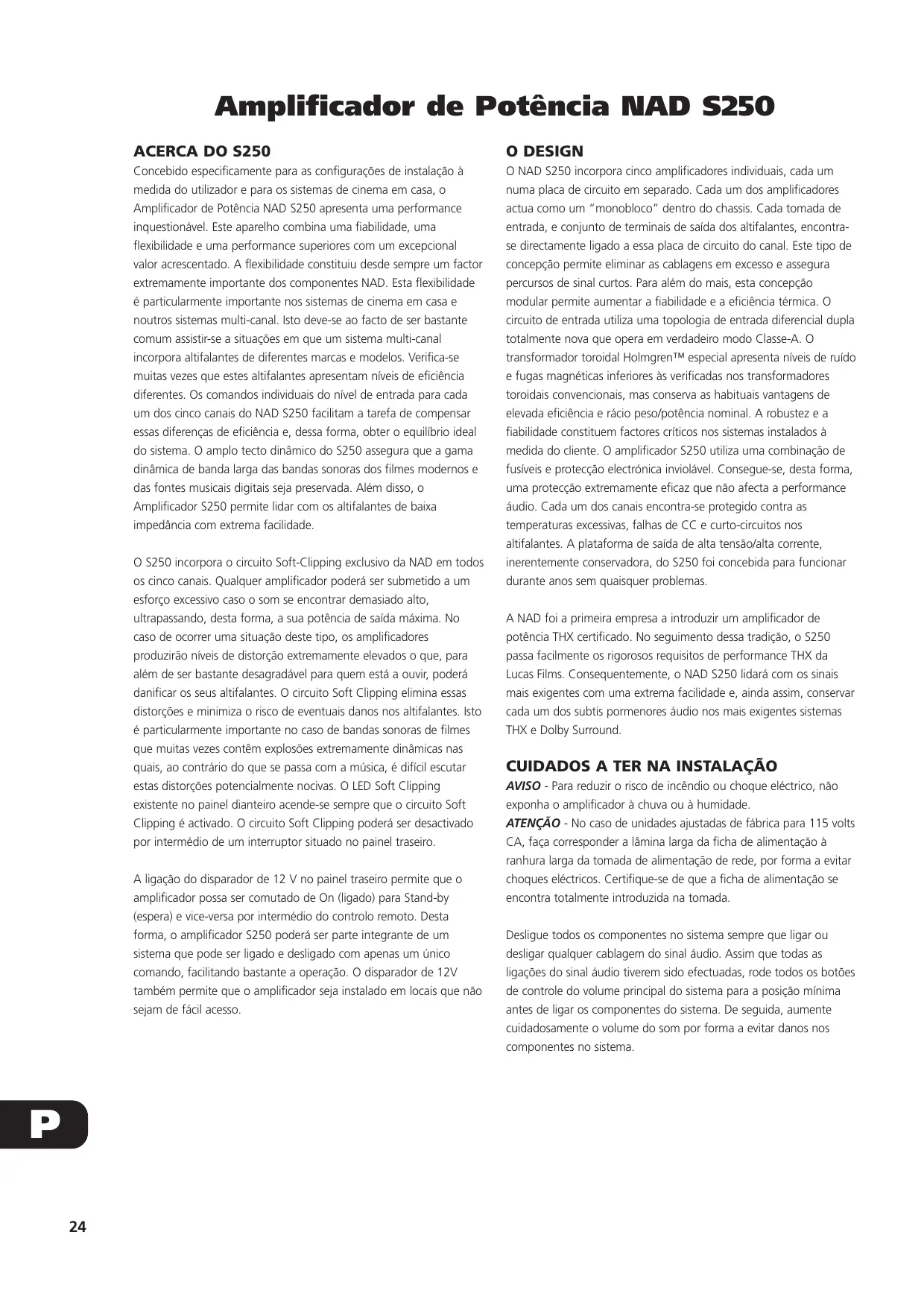

Amplificador de Potência NAD S250

O DESIGN Concebido especificamente para as configurações de instalação à medida do utilizador e para os sistemas de cinema em casa, o Amplificador de Potência NAD S250 apresenta uma performance inquestionável. Este aparelho combina uma fiabilidade, uma flexibilidade e uma performance superiores com um excepcional valor acrescentado. A flexibilidade constituiu desde sempre um factor extremamente importante dos componentes NAD. Esta flexibilidade é particularmente importante nos sistemas de cinema em casa e noutros sistemas multi-canal. Isto deve-se ao facto de ser bastante comum assistir-se a situações em que um sistema multi-canal incorpora altifalantes de diferentes marcas e modelos. Verifica-se muitas vezes que estes altifalantes apresentam níveis de eficiência diferentes. Os comandos individuais do nível de entrada para cada um dos cinco canais do NAD S250 facilitam a tarefa de compensar essas diferenças de eficiência e, dessa forma, obter o equilíbrio ideal do sistema. O amplo tecto dinâmico do S250 assegura que a gama dinâmica de banda larga das bandas sonoras dos filmes modernos e das fontes musicais digitais seja preservada. Além disso, o Amplificador S250 permite lidar com os altifalantes de baixa impedância com extrema facilidade. O NAD S250 incorpora cinco amplificadores individuais, cada um numa placa de circuito em separado. Cada um dos amplificadores actua como um “monobloco” dentro do chassis. Cada tomada de entrada, e conjunto de terminais de saída dos altifalantes, encontrase directamente ligado a essa placa de circuito do canal. Este tipo de concepção permite eliminar as cablagens em excesso e assegura percursos de sinal curtos. Para além do mais, esta concepção modular permite aumentar a fiabilidade e a eficiência térmica. O circuito de entrada utiliza uma topologia de entrada diferencial dupla totalmente nova que opera em verdadeiro modo Classe-A. O transformador toroidal Holmgren™ especial apresenta níveis de ruído e fugas magnéticas inferiores às verificadas nos transformadores toroidais convencionais, mas conserva as habituais vantagens de elevada eficiência e rácio peso/potência nominal. A robustez e a fiabilidade constituem factores críticos nos sistemas instalados à medida do cliente. O amplificador S250 utiliza uma combinação de fusíveis e protecção electrónica inviolável. Consegue-se, desta forma, uma protecção extremamente eficaz que não afecta a performance áudio. Cada um dos canais encontra-se protegido contra as temperaturas excessivas, falhas de CC e curto-circuitos nos altifalantes. A plataforma de saída de alta tensão/alta corrente, inerentemente conservadora, do S250 foi concebida para funcionar durante anos sem quaisquer problemas. O S250 incorpora o circuito Soft-Clipping exclusivo da NAD em todos os cinco canais. Qualquer amplificador poderá ser submetido a um esforço excessivo caso o som se encontrar demasiado alto, ultrapassando, desta forma, a sua potência de saída máxima. No caso de ocorrer uma situação deste tipo, os amplificadores produzirão níveis de distorção extremamente elevados o que, para além de ser bastante desagradável para quem está a ouvir, poderá danificar os seus altifalantes. O circuito Soft Clipping elimina essas distorções e minimiza o risco de eventuais danos nos altifalantes. Isto é particularmente importante no caso de bandas sonoras de filmes que muitas vezes contêm explosões extremamente dinâmicas nas quais, ao contrário do que se passa com a música, é difícil escutar estas distorções potencialmente nocivas. O LED Soft Clipping existente no painel dianteiro acende-se sempre que o circuito Soft Clipping é activado. O circuito Soft Clipping poderá ser desactivado por intermédio de um interruptor situado no painel traseiro. A ligação do disparador de 12 V no painel traseiro permite que o amplificador possa ser comutado de On (ligado) para Stand-by (espera) e vice-versa por intermédio do controlo remoto. Desta forma, o amplificador S250 poderá ser parte integrante de um sistema que pode ser ligado e desligado com apenas um único comando, facilitando bastante a operação. O disparador de 12V também permite que o amplificador seja instalado em locais que não sejam de fácil acesso.

A NAD foi a primeira empresa a introduzir um amplificador de potência THX certificado. No seguimento dessa tradição, o S250 passa facilmente os rigorosos requisitos de performance THX da Lucas Films. Consequentemente, o NAD S250 lidará com os sinais mais exigentes com uma extrema facilidade e, ainda assim, conservar cada um dos subtis pormenores áudio nos mais exigentes sistemas THX e Dolby Surround.

CUIDADOS A TER NA INSTALAÇÃO

AVISO - Para reduzir o risco de incêndio ou choque eléctrico, não exponha o amplificador à chuva ou à humidade. ATENÇÃO - No caso de unidades ajustadas de fábrica para 115 volts CA, faça corresponder a lâmina larga da ficha de alimentação à ranhura larga da tomada de alimentação de rede, por forma a evitar choques eléctricos. Certifique-se de que a ficha de alimentação se encontra totalmente introduzida na tomada. Desligue todos os componentes no sistema sempre que ligar ou desligar qualquer cablagem do sinal áudio. Assim que todas as ligações do sinal áudio tiverem sido efectuadas, rode todos os botões de controle do volume principal do sistema para a posição mínima antes de ligar os componentes do sistema. De seguida, aumente cuidadosamente o volume do som por forma a evitar danos nos componentes no sistema. NOTAS SOBRE O LOCAL DE INSTALAÇÃO

Leia e respeite todas as instruções de segurança contidas na primeira página deste manual de instruções. Para evitar o risco da deflagração de um incêndio ou de um choque eléctrico, não coloque o amplificador num local onde possa ficar exposto a água ou a humidade. No caso de entrar acidentalmente qualquer líquido para dentro do amplificador, desligue de imediato o cabo de alimentação de CA da tomada. Não volte a operar novamente o amplificador enquanto este não for devidamente inspeccionado por um técnico do serviço de assistência. O amplificador produz um quantidade de calor moderada, requerendo ventilação. Tenha cuidado para não obstruir as grelhas de saída do ar situadas nas tampas superior e inferior do aparelho. Deverá deixar um intervalo de pelo menos 3 polegadas (7.5 cm) por cima do amplificador e de 1 polegada (2.5 cm) para cada um dos lados. Não coloque o amplificador num espaço fechado, como seja uma estante para livros ou um armário, a não ser que estes sejam muito bem ventilados. Certifique-se de que existe o espaço adequado por detrás do amplificador que permita efectuar as ligações da entrada do sinal e da saída dos altifalantes. No caso de pretender instalar o amplificador sobre um chão com alcatifa, coloque uma placa por debaixo do amplificador por forma a evitar que este se afunde na carpete, obstruindo desta forma as entradas de ar existentes na parte inferior. Não coloque o amplificador num local onde possa ficar sujeito à exposição directa dos raios solares durante períodos de tempo prolongados. Esta unidade poderá ser instalada em qualquer superfície nivelada e robusta. Cada um dos cinco amplificadores de potência independentes incorporados no S250 possui o seu próprio terminal de entrada de sinal. Antes de efectuar quaisquer ligações para o amplificador, certifique-se de que a ALIMENTAÇÃO (POWER) se encontra DESLIGADA (OFF). NOTA: O peso do amplificador deverá sempre assentar sobre os respectivos apoios inferiores. Nunca coloque o amplificador de modo a que este fique assente sobre o painel traseiro, com o painel dianteiro voltado para cima. Caso contrário poderá provocar eventuais danos nos terminais de entrada/saída. O transformador de potência no S250 gera um campo de ruído magnético de intensidade moderada. As placas giratórias (em particular aquelas com um cartucho móvel de recolha de bobines) não devem ser colocadas junto ao amplificador. Os meios magnéticos, tais como as cassetes de vídeo ou de áudio ou as disquetes de computador, não deverão ser guardados junto ao amplificador.

COMANDOS/LIGAÇÕES DO PAINEL

1. CABO DE ALIMENTAÇÃO DE CA

Introduza a ficha do cabo de alimentação CA numa tomada de parede próxima que possua a voltagem de potência CA correcta, tal como é indicado no painel traseiro da unidade. Não ligue o amplificador a uma tomada de conveniência no seu pré-amplificador. O amplificador requer uma potência superior à que é normalmente disponibilizada por intermédio destas tomadas. Ligue os cabos de sinal provenientes do pré-amplificador, descodificador de som envolvente, ou de outras fontes de sinal a estas entradas. De modo a garantir uma adequada dissipação do calor num sistema de som envolvente AV, recomendamos que afecte os canais áudio à entradas da seguinte forma: Entrada 1 = Altifalante principal do lado direito Entrada 2 = Altifalante de som envolvente do lado direito Entrada 3 = Altifalante central Entrada 4 = Altifalante de som envolvente do lado esquerdo Entrada 5 = Altifalante principal do lado esquerdo

3. COMANDOS DO NÍVEL DE ENTRADA

O amplificador encontra-se equipado com comandos individuais do nível de entrada para cada um dos canais. Antes de ligar o amplificador S250 pela primeira vez, certifique-se de que todos os comandos do nível se encontram na sua posição normal (rodados totalmente no sentido dos ponteiros do relógio). Com os níveis de entrada ajustados para a posição máxima, o ganho obtido est* perfeitamente em conformidade com os padrões THX Ultra™. Nalgumas circunstâncias, a utilização de outro tipo de ajustes poderá ser bastante útil para:

• Harmonização do nível - No caso de sistemas que incorporam altifalantes de diferentes eficiências, poderá ser necessário reduzir a regulação de alguns comandos por forma a obter um balanço canal-a-canal adequado.
• Aumentar a amplitude de controlo do volume - Muitos sistema estéreo possuem um ganho de voltagem com uma intensidade tal que os altifalantes (ou os seus ouvidos) são submetidos a esforços acústicos excessivos em qualquer regulação do controlo do volume superior à posição das 11 ou das 12 horas. Em resultado desta situação, apenas poderá utilizar a metade inferior da amplitude do controlo do volume, onde os ajustes são extremamente imprecisos e os erros de balanço do canal tendem a ser maiores. Se todos os comandos do nível de entrada forem colocados no mínimo, poderá aumentar o controlo do volume do pré-amplificador, conseguindo desta forma uma utilização eficaz da maior parte da sua amplitude. (Sugestão: Ajuste os comandos do nível de entrada por forma a que os seus níveis acústicos máximos preferidos ocorram por volta da posição das 2 ou das 3 horas do controlo do volume.) Como uma vantagem adicional, saliente-se ainda que este procedimento elimina qualquer ruído produzido pelos circuitos de alto nível do pré-amplificador (como por exemplo, qualquer ruído ou zumbido que não desapareça quando se reduz o Volume ao mínimo).

4. LIGAÇÕES DOS ALTIFALANTES

Este amplificador encontra-se equipado com terminais especiais para altifalantes com patilhas de ligação de alta corrente. Ligue os altifalantes com a ajuda de um cabo entrançado resistente específico para o efeito (bitola igual ou superior a 16). As ligações poderão ser efectuadas de duas formas. [Ver Figura 1.]

• Descarne cerca de meia polegada (1 cm) do isolamento da ponta de cada um dos cabos de ligação dos altifalantes. Em cada um dos condutores, torça os cordões finos do cabo em conjunto. Desaperte o botão, introduza o cabo a descoberto na abertura existente na base do terminal de ligação e aperte de novo o botão até este ficar a prender firmemente o cabo. Inspeccione o terminal para se certificar que não existem quaisquer pontas soltas do cabo a tocar no chassis ou num terminal adjacente.
• Terminais com orelhas. Desaperte o botão, introduza o terminal com orelhas em forma de U por detrás do casquilho e, de seguida, volte a apertar o botão até que o terminal com orelhas fique bem fixo.
• Instale fichas banana nas pontas dos cabos dos altifalantes e, de seguida, introduza-as na extremidade de cada um dos terminais de ligação. Os terminais encontram-se separados com um intervalo de cerca de 3/4 polegada (l9mm), pelo que aceitam a utilização de fichas banana duplas (esta opção não se encontra disponível no caso de unidades configuradas de fábrica para uma voltagem de linha de 230V). NOTA: Os altifalantes devem operar em fase uns com os outros por forma a produzir uma adequada imagem estéreo e para reforçar, mais do que eliminar, as saídas uns dos outros a baixas frequências. Sempre que ligar os altifalantes, certifique-se de que o terminal vermelho (positivo) em cada um dos altifalantes é ligado ao terminal correspondente assinalado a vermelho (positivo) no amplificador.

Sempre que um amplificador é submetido a um esforço excessivo que ultrapasse a sua potência de saída especificada, este normalmente produz “hard clipping” (limitação rígida) ou distorção do sinal acústico. Essa limitação rígida, para além de ser bastante desagradável ao ouvido, poderá provocar danos nos altifalantes do sistema. O circuito Soft Clipping da NAD limita suavemente a forma da onda de saída do sistema por forma a minimizar o nível de distorção audível e reduzir o risco de eventuais danos nos altifalantes, sempre que o amplificador é submetido a esforços excessivos. Recomendamos que o interruptor do circuito Soft Clipping situado no painel traseiro do S250 seja mantido na posição ON (ligado) quando o sistema está a ser operado a níveis que possam exceder a capacidade de potência do amplificador. O LED situado no painel dianteiro indica se o circuito Soft Clipping foi activado.

COMANDOS DO PAINEL DIANTEIRO

1. INTERRUPTOR DE ALIMENTAÇÃO

(POWER) Desloque o interruptor do Auto Trigger (Disparador Automático) para a posição On (ligado) para activar o disparador de 12 V. Ao ligar o disparador de 12 V, o amplificador S250 poderá ser ligado ou colocado em Stand-by e vice-versa com o controlo remoto. Quando colocar o interruptor na posição Off (desligado), o disparador de 12 V não se encontra activo. Pressione este botão para ligar ou desligar o amplificador. O LED Alimentação situado imediatamente por cima do botão de alimentação e o LED Protecção acender-se-ão. Passados alguns segundos, o LED Protecção apagar-se-á, indicando que o amplificador se encontra pronto a ser utilizado.

6. ENTRADA DO DISPARADOR DE 12 V

Para a ligação externa da Alimentação (Power)/Stand-by, ligue a saída do disparador de 12 V de um componente fonte a este terminal de entrada de CC. O pino central é a ligação viva ou positiva (+) e o casquilho exterior do terminal de entrada é o disparador de 12 V ou a ligação à massa.

No caso de não existir nenhum cabo ligado ao terminal de entrada do disparador de 12 V no painel traseiro do amplificador S250, o Interruptor da Alimentação (Power) funcionará normalmente, mesmo que o interruptor do Disparador Automático (Auto Trigger) situado no painel traseiro se encontre na posição de ligado (ON).

5. AUTO TRIGGER ON/OFF (LIGAR/DESLIGAR

DISPARADOR AUTOMÁTICO) NOTA: Com o interruptor do Auto Trigger (Disparador Automático) colocado na posição ON (ligado) e a entrada do disparador de 12 V ligada, o S250 passará de desligado para a situação de Stand-by sempre que o Interruptor de Alimentação (Power) situado no painel dianteiro for pressionado. Durante a operação normal do amplificador, certifique-se de que o interruptor se encontra na posição OFF (desligado) ou que o terminal de entrada do disparador de 12 V não se encontra ligado.

NOTAS: O disparador do S250 funcionará dentro de um intervalo de voltagem de 6 a 15 V CC e normalmente consome uma corrente inferior a 10mA. Verifique as especificações da fonte do disparador de 12 V por forma a garantir a sua compatibilidade com a entrada do disparador de 12 V do S250. Não exceda a voltagem recomendada pois, caso contrário, poderá provocar eventuais danos no S250. O S250 também poderá ser remotamente comutado da situação de Ligado para Stand-by e vice-versa através da utilização da entrada do disparador de 12 V situada no painel traseiro. Para que a entrada do disparador de 12 V funcione, é necessário ligar em primeiro lugar o S250 com a ajuda do Interruptor de Alimentação e deverá manter-se o interruptor nesta posição. Usando o componente fonte do disparador de 12 V, ligue e desligue a respectiva saída do disparador de 12 V. A entrada do disparador do S250 seguirá agora a saída do disparador de 12 V do componente fonte. Certifique-se de que o interruptor do Auto Trigger situado no painel traseiro se encontra na posição ON (ligado) e que a entrada do disparador de 12 V se encontra correctamente ligada. NOTA: No caso de não existir nenhum cabo ligado ao terminal de entrada do disparador de 12 V no painel traseiro do amplificador S250, o Interruptor da Alimentação (Power) funcionará normalmente, mesmo que o interruptor do Auto Trigger (Disparador Automático) situado no painel traseiro se encontre na posição ON (ligado).

2. LUZES INDICADORAS DO CIRCUITO SOFT

CLIPPING Sempre que o circuito Soft Clipping do S250 for activado, os LEDs indicadores situados no painel dianteiro acender-se-ão.

3. LED DE PROTECÇÃO/STAND-BY

O LED de Protecção acender-se-á sempre que o amplificador for ligado. Passados alguns segundos, o LED apagar-se-á indicando que o amplificador se encontra pronto a ser utilizado. Com a entrada do disparador de 12 V activada (interruptor do Auto Trigger situado no painel traseiro colocado na posição ON (ligado)), o LED de Protecção acender-se-á igualmente para indicar uma situação de Stand-by. Neste modo, o LED Alimentação (Power) encontrar-se-á apagado. Este LED também se acenderá sempre que um ou mais dos cinco amplificadores internos passe para o modo protecção, sendo que os restantes amplificadores continuarão a funcionar, pelo que será muito provável que ainda continue a escutar o som. Quando o amplificador é desligado completamente da operação normal por intermédio do interruptor de alimentação, o LED de Protecção acender-se-á, apagando-se de seguida passados alguns segundos. NOTA: No caso do LED de Protecção se acender durante a utilização do amplificador, desligue-o imediatamente. Verifique se todos os cabos de ligação dos altifalantes se encontram correctamente ligados e se nenhum dos cabos se encontra danificado, provocando uma situação de curto-circuito. Uma outra causa para o acendimento do LED poderá ser o aumento excessivo do calor no interior do amplificador. Certifique-se de que existe uma ventilação adequada em torno do amplificador e que nenhuma das suas ranhuras de ventilação, superior ou inferior, se encontra obstruída. Assim que o amplificador tiver arrefecido, este voltará a funcionar normalmente. No caso do LED de protecção permanecer aceso mesmo depois de se terem procedido às verificações acima descritas, desligue o amplificador e consulte o seu represente NAD autorizado. NOTA: Ao observar através da tampa superior do S250 conseguirá visualizar 5 LEDs. Durante o funcionamento normal do amplificador, estes acender-se-ão com a cor verde. Em modo Stand-by todos os LEDs acender-se-ão com a cor vermelha. Sempre que um dos canais passar para o modo de protecção, o LED correspondente também passará de verde para vermelho. Quando isto acontecer, desligue o amplificador imediatamente e leve a cabo as verificações acima descritas para confirmar se as ligações estão correctas e/ou se existe um aumento excessivo da temperatura.
