S250 - Amplificateur de puissance NAD - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur de puissance stéréo
Caractéristiques techniques principales	Amplification de classe D, 2 canaux, puissance de 250 W par canal à 8 ohms
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 mm x 350 mm x 100 mm
Poids	6,5 kg
Compatibilités	Compatible avec des enceintes de 4 à 8 ohms
Fonctions principales	Contrôle du volume, entrée RCA, entrée XLR, sortie haut-parleur
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - S250 NAD

Comment puis-je connecter mon NAD S250 à mon réseau Wi-Fi ?

Pour connecter votre NAD S250 à votre réseau Wi-Fi, accédez au menu 'Réglages' sur l'écran d'accueil, sélectionnez 'Réseau', puis choisissez 'Wi-Fi'. Suivez les instructions à l'écran pour sélectionner votre réseau et entrer votre mot de passe.

Que faire si mon NAD S250 ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché à la prise murale et à l'appareil. Si l'appareil ne s'allume toujours pas, essayez de brancher le NAD S250 sur une autre prise ou vérifiez si le fusible est grillé.

Comment réinitialiser mon NAD S250 aux paramètres d'usine ?

Pour réinitialiser votre NAD S250, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes. Cela restaurera tous les paramètres d'usine.

Puis-je utiliser le NAD S250 avec des haut-parleurs non compatibles ?

Le NAD S250 est conçu pour fonctionner avec des haut-parleurs ayant une impédance de 4 à 8 ohms. Si vos haut-parleurs ne respectent pas ces spécifications, cela pourrait endommager l'appareil ou affecter la qualité sonore.

Comment mettre à jour le firmware de mon NAD S250 ?

Pour mettre à jour le firmware, accédez au menu 'Réglages', sélectionnez 'Mise à jour du firmware', puis suivez les instructions à l'écran pour télécharger et installer la dernière version.

Mon NAD S250 ne reconnaît pas mon appareil Bluetooth. Que faire ?

Assurez-vous que votre appareil est en mode de détection Bluetooth. Sur le NAD S250, allez dans le menu 'Bluetooth' et sélectionnez 'Appairer un nouvel appareil'. Essayez de relancer le processus d'appairage si nécessaire.

Comment régler le volume sur mon NAD S250 ?

Vous pouvez régler le volume en utilisant le bouton de volume sur l'appareil ou la télécommande. Vous pouvez également régler le volume via l'application de contrôle si votre appareil est connecté au réseau.

Le son de mon NAD S250 est faible. Que puis-je faire ?

Vérifiez d'abord le niveau de volume sur l'appareil et la source. Assurez-vous que les haut-parleurs sont correctement connectés et qu'ils fonctionnent. Si le problème persiste, essayez de réinitialiser les réglages audio dans le menu 'Réglages'.

Mon NAD S250 émet des bruits de fond. Que faire ?

Les bruits de fond peuvent être causés par des interférences électromagnétiques. Essayez de déplacer l'appareil loin d'autres appareils électroniques ou d'utiliser des câbles de qualité supérieure pour vos connexions.

Comment accéder à la fonction multiroom sur le NAD S250 ?

Pour accéder à la fonction multiroom, ouvrez l'application de contrôle NAD, sélectionnez 'Multiroom' et suivez les instructions pour ajouter d'autres zones et appareils à votre configuration.

MODE D'EMPLOI S250 NAD

NAD S250 Amplificateur de Puissance

A PROPOS DU S250

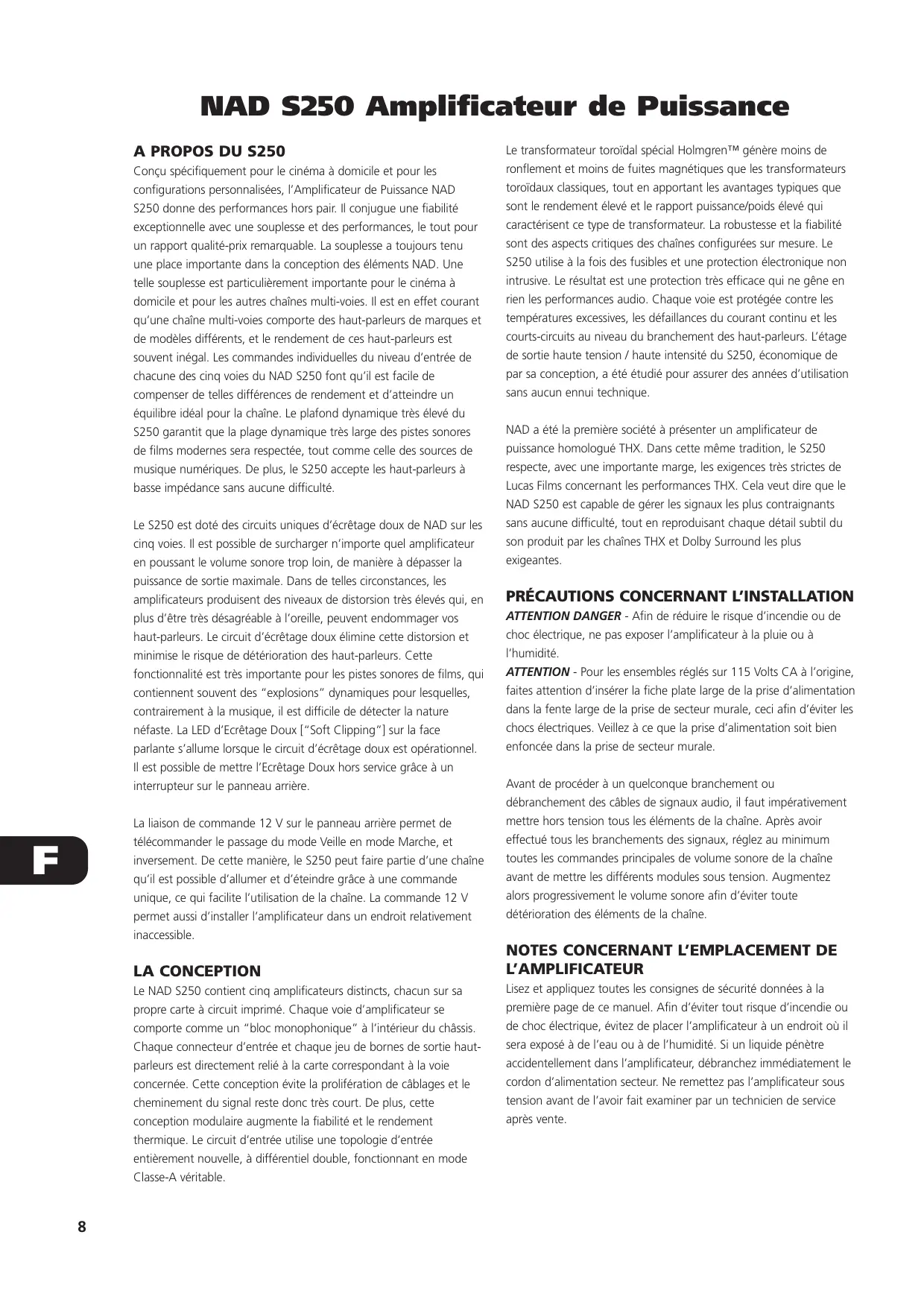

Conçu spécifiquement pour le cinéma à domicile et pour les configurations personnalisées, l’Amplificateur de Puissance NAD S250 donne des performances hors pair. Il conjugue une fiabilité exceptionnelle avec une souplesse et des performances, le tout pour un rapport qualité-prix remarquable. La souplesse a toujours tenu une place importante dans la conception des éléments NAD. Une telle souplesse est particulièrement importante pour le cinéma à domicile et pour les autres chaînes multi-voies. Il est en effet courant qu’une chaîne multi-voies comporte des haut-parleurs de marques et de modèles différents, et le rendement de ces haut-parleurs est souvent inégal. Les commandes individuelles du niveau d’entrée de chacune des cinq voies du NAD S250 font qu’il est facile de compenser de telles différences de rendement et d’atteindre un équilibre idéal pour la chaîne. Le plafond dynamique très élevé du S250 garantit que la plage dynamique très large des pistes sonores de films modernes sera respectée, tout comme celle des sources de musique numériques. De plus, le S250 accepte les haut-parleurs à basse impédance sans aucune difficulté. Le S250 est doté des circuits uniques d’écrêtage doux de NAD sur les cinq voies. Il est possible de surcharger n’importe quel amplificateur en poussant le volume sonore trop loin, de manière à dépasser la puissance de sortie maximale. Dans de telles circonstances, les amplificateurs produisent des niveaux de distorsion très élevés qui, en plus d’être très désagréable à l’oreille, peuvent endommager vos haut-parleurs. Le circuit d’écrêtage doux élimine cette distorsion et minimise le risque de détérioration des haut-parleurs. Cette fonctionnalité est très importante pour les pistes sonores de films, qui contiennent souvent des “explosions” dynamiques pour lesquelles, contrairement à la musique, il est difficile de détecter la nature néfaste. La LED d’Ecrêtage Doux [“Soft Clipping”] sur la face parlante s’allume lorsque le circuit d’écrêtage doux est opérationnel. Il est possible de mettre l’Ecrêtage Doux hors service grâce à un interrupteur sur le panneau arrière. La liaison de commande 12 V sur le panneau arrière permet de télécommander le passage du mode Veille en mode Marche, et inversement. De cette manière, le S250 peut faire partie d’une chaîne qu’il est possible d’allumer et d’éteindre grâce à une commande unique, ce qui facilite l’utilisation de la chaîne. La commande 12 V permet aussi d’installer l’amplificateur dans un endroit relativement inaccessible.

LA CONCEPTION Le NAD S250 contient cinq amplificateurs distincts, chacun sur sa propre carte à circuit imprimé. Chaque voie d’amplificateur se comporte comme un “bloc monophonique” à l’intérieur du châssis. Chaque connecteur d’entrée et chaque jeu de bornes de sortie hautparleurs est directement relié à la carte correspondant à la voie concernée. Cette conception évite la prolifération de câblages et le cheminement du signal reste donc très court. De plus, cette conception modulaire augmente la fiabilité et le rendement thermique. Le circuit d’entrée utilise une topologie d’entrée entièrement nouvelle, à différentiel double, fonctionnant en mode Classe-A véritable.

Le transformateur toroïdal spécial Holmgren™ génère moins de ronflement et moins de fuites magnétiques que les transformateurs toroïdaux classiques, tout en apportant les avantages typiques que sont le rendement élevé et le rapport puissance/poids élevé qui caractérisent ce type de transformateur. La robustesse et la fiabilité sont des aspects critiques des chaînes configurées sur mesure. Le S250 utilise à la fois des fusibles et une protection électronique non intrusive. Le résultat est une protection très efficace qui ne gêne en rien les performances audio. Chaque voie est protégée contre les températures excessives, les défaillances du courant continu et les courts-circuits au niveau du branchement des haut-parleurs. L’étage de sortie haute tension / haute intensité du S250, économique de par sa conception, a été étudié pour assurer des années d’utilisation sans aucun ennui technique. NAD a été la première société à présenter un amplificateur de puissance homologué THX. Dans cette même tradition, le S250 respecte, avec une importante marge, les exigences très strictes de Lucas Films concernant les performances THX. Cela veut dire que le NAD S250 est capable de gérer les signaux les plus contraignants sans aucune difficulté, tout en reproduisant chaque détail subtil du son produit par les chaînes THX et Dolby Surround les plus exigeantes.

PRÉCAUTIONS CONCERNANT L’INSTALLATION

ATTENTION DANGER - Afin de réduire le risque d’incendie ou de choc électrique, ne pas exposer l’amplificateur à la pluie ou à l’humidité. ATTENTION - Pour les ensembles réglés sur 115 Volts CA à l’origine, faites attention d’insérer la fiche plate large de la prise d’alimentation dans la fente large de la prise de secteur murale, ceci afin d’éviter les chocs électriques. Veillez à ce que la prise d’alimentation soit bien enfoncée dans la prise de secteur murale. Avant de procéder à un quelconque branchement ou débranchement des câbles de signaux audio, il faut impérativement mettre hors tension tous les éléments de la chaîne. Après avoir effectué tous les branchements des signaux, réglez au minimum toutes les commandes principales de volume sonore de la chaîne avant de mettre les différents modules sous tension. Augmentez alors progressivement le volume sonore afin d’éviter toute détérioration des éléments de la chaîne.

NOTES CONCERNANT L’EMPLACEMENT DE

L’AMPLIFICATEUR Lisez et appliquez toutes les consignes de sécurité données à la première page de ce manuel. Afin d’éviter tout risque d’incendie ou de choc électrique, évitez de placer l’amplificateur à un endroit où il sera exposé à de l’eau ou à de l’humidité. Si un liquide pénètre accidentellement dans l’amplificateur, débranchez immédiatement le cordon d’alimentation secteur. Ne remettez pas l’amplificateur sous tension avant de l’avoir fait examiner par un technicien de service après vente. L’amplificateur génère une quantité modérée de chaleur, ce qui nécessite une aération efficace. N’obstruez pas les grilles de sortie d’air sur les couvercles supérieur ou inférieur. Il est nécessaire de prévoir un dégagement d’au moins 75 mm au dessus de l’amplificateur et de 25 mm sur les côtés. Ne placez pas l’amplificateur dans un endroit fermé, comme par exemple dans une bibliothèque ou une vitrine, à moins que l’endroit ne soit très bien aéré. Veillez à ce qu’il y ait un dégagement suffisant à l’arrière de l’amplificateur pour permettre le branchement des entrées signaux et des sorties haut parleurs. S’il est nécessaire de placer l’amplificateur sur un sol moquetté, il doit impérativement être posé sur une planche ou une plaque afin d’empêcher tout enfoncement, ce qui obstruerait les ouïes d’entrée d’air sur la face inférieure. Ne placez pas l’amplificateur à un endroit où il sera exposé aux rayons du soleil pendant de longues périodes. Cet appareil peut être posé sur n’importe quelle surface robuste et horizontale. NOTA: Le poids de l’amplificateur doit toujours reposer sur les pieds de la face inférieure. Ne posez jamais l’amplificateur sur son panneau arrière, face parlante vers le haut, sous peine d’endommager les connecteurs d’entrée-sortie. Le transformateur de puissance du S250 génère un champ de bourdonnement magnétique de puissance moyenne. Les platines tourne-disque (surtout celles équipées d’une cartouche pick-up à cadre mobile) ne doivent pas être placées près de l’amplificateur. Les supports magnétiques, comme par exemple les bandes audio et vidéo ou les disquettes informatiques, ne doivent pas être stockés à proximité de l’amplificateur.

3. COMMANDES DE NIVEAU D’ENTRÉE

L’amplificateur est équipé de commandes de niveau d’entrée séparées pour chaque voie. Avant de mettre le S250 sous tension pour la première fois, veillez à ce que toutes les commandes de niveau soient réglées à leur position normale en butée horaire. Lorsque les niveaux d’entrée sont réglés de cette façon, le gain est parfaitement conforme aux normes THX Ultra™. Dans certaines circonstances, il peut s’avérer utile d’utiliser des réglages différents pour :

• Equilibrer les niveaux d’entrée - Pour les chaînes équipées de haut parleurs dont le rendement n’est pas identique, il faut parfois réduire le niveau d’entrée de certaines entrées pour que l’équilibre entre les différentes voies soit correct.
• Augmentation de la plage de réglage du volume sonore Nombreuses sont les chaînes stéréo dont le gain en tension est tellement important que les haut parleurs (et par conséquent les oreilles de l’auditeur) sont surchargés dès que l’on règle la commande de volume au delà de la position 11 heures ou 12 heures. Il s’en suit que la plage utile de la commande de volume sonore est limitée à sa moitié inférieure, plage dans laquelle les réglages sont imprécis et où les erreurs d’équilibrage des voies ont tendance à être plus importantes. En diminuant le réglage de toutes les commandes de niveau d’entrée, il devient possible d’augmenter le volume sonore du préamplificateur et d’utiliser la plupart de la plage de cette commande. (Suggestion : réglez les commandes de niveau d’entrée de manière à ce que les niveaux sonores maximum souhaitables se trouvent à environ 2 ou 3 heures sur la commande de volume sonore). Autre avantage : cette procédure élimine tout bruit généré par les circuits haut niveau du préamplificateur (par exemple le bourdonnement ou le sifflement qui ne disparaît pas lorsque le Volume est au minimum).

4. CONNEXIONS DES HAUT-PARLEURS

1. CORDON D’ALIMENTATION SECTEUR

Branchez le cordon d’alimentation secteur sur une prise murale proche dont la tension correspond à celle indiquée sur la face arrière de l’amplificateur. Ne branchez pas l’amplificateur sur une prise d’alimentation commutée de votre préamplificateur. L’amplificateur consomme une puissance plus importante que celle normalement fournie par ce type de prise d’alimentation.

2. ENTRÉES

Chacun des cinq amplificateurs de puissance indépendants à l’intérieur du S250 possède son propre connecteur d’entrée signal. Avant de procéder à un quelconque branchement sur l’appareil, vérifiez que l’alimentation [POWER] est coupée [OFF]. Branchez les câbles entre le préamplificateur, le décodeur de sonorisation enveloppante ou les autres sources de signaux à ces entrées. Afin d’optimiser la dissipation de la chaleur d’une chaîne de sonorisation enveloppante AV, nous vous recommandons de répartir les voies audio de la façon suivante: Entrée 1 = Haut-parleur principal droit Entrée 2 = Haut-parleur de sonorisation enveloppante droit Entrée 3 = Haut-parleur central Entrée 4 = Haut-parleur de sonorisation enveloppante gauche Entrée 5 = Haut-parleur principal gauche Cet amplificateur est équipé de bornes de haut-parleurs spéciales de type serre-fils. Branchez les haut parleurs avec du câble torsadé haute puissance (Calibre 16 ou plus). Les branchements peuvent être réalisés de trois façons différentes (Cf. Figure 1).

• Dénudez 10 mm de chaque fil de haut parleur. Dans chaque conducteur, torsadez les brins fins pour les solidariser. Dévissez le bouton, insérez le fil dénudé dans l’ouverture à la base du serrecâble puis revissez le bouton jusqu’à ce qu’il tienne solidement le fil. Vérifiez qu’aucun brin de fil ne touche le châssis ou la borne adjacente.
• Cosses plates. Dévissez le bouton, insérez la cosse plate en forme de “U” derrière la bague, puis serrez le bouton jusqu’à ce que la cosse plate soit solidement retenue.
• Equipez vos câbles de haut parleurs de fiches banane, et branchez ces fiches à l’extrémité des serre-câbles. Les bornes sont séparées d’une distance de 19 mm, ce qui leur permet d’accepter les fiches banane doubles (cette option n’est pas disponible sur les appareils dont la tension d’origine est de 230 V).

NOTA: Les haut parleurs doivent fonctionner en phase les uns avec les autres, de manière à produire une image stéréophonique correcte et, pour les basses fréquences, à travailler de façon complémentaire plutôt que de s’annuler mutuellement. Lors du branchement des haut parleurs, faites attention de relier la borne rouge (positive) de chaque haut parleur à la borne rouge (positive) correspondante de l’amplificateur.

Mettez l’interrupteur de Commande Automatique [Auto Trigger] en position Marche [On] pour activer la commande 12 V. En connectant la commande 12 V, il devient possible de télécommander le passage du S250 du mode Veille au mode Marche, et inversement. Si cet interrupteur est en position Arrêt [Off], l’entrée de Commande 12 V [12V-trigger] est désactivée. NOTA: Lorsque l’interrupteur de Commande Automatique [Auto Trigger] est en position Marche [ON] et que l’entrée Commande 12 V [12V-trigger] est connectée, le S250 passera de l’état Hors Tension au mode Veille lorsque vous appuierez sur le bouton de Mise sous Tension [Power]. Pour obtenir un fonctionnement normal, veillez à ce que l’interrupteur soit en position Arrêt [OFF] ou que la prise de Commande 12 V [12V-trigger] n’est pas connectée.

6. ENTRÉE DE COMMANDE 12 V [12VTRIGGER]

Pour permettre la commutation externe entre les modes Marche et Veille, branchez la sortie de Commande 12 V [12V-Trigger] d’un élément source à ce jack d’entrée courant continu. La broche centrale est la connexion “chaude” ou “+”, alors que la gaine extérieure du jack d’entrée correspond au “-” de Commande 12 V, c’est à dire à la masse. NOTES: La commande 12 V du S250 fonctionnera dans une plage de 6 à 15 V CC et consomme moins de 10 mA de courant. Vérifiez les spécifications de la source de commande 12 V pour être sûr qu’elle est compatible avec l’entrée de Commande 12 V du S250. Ne dépassez pas la tension préconisée sous peine d’endommager le S250. Si aucun câble n’est branché au connecteur d’entrée de Commande 12 V [12-trigger], sur le panneau arrière du S250, la Commande de Mise sous Tension [Power] fonctionnera normalement, même si l’interrupteur de Commande Automatique [Auto Trigger] sur le panneau arrière est en position Marche [ON].

7. ECRETAGE DOUX

Lorsqu’un amplificateur est poussé au delà de sa puissance nominale, il génère normalement un phénomène “d’écrêtage dur” ou de distorsion du signal. Ce type d’écrêtage dur est non seulement désagréable, mais il peut aussi endommager les haut parleurs de la chaîne. Le circuit d’Ecrêtage Doux NAD limite en douceur la forme d’onde de sortie, ce qui minimise la distorsion audible et réduit la probabilité de détérioration des haut parleurs lors d’une surcharge de l’amplificateur. Nous recommandons à l’utilisateur de laisser l’interrupteur d’écrêtage doux, sur le panneau arrière du S250, en position Marche [ON] lorsque la chaîne fonctionne à des niveaux sonores susceptibles de dépasser la puissance nominale de l’amplificateur. La LED sur la face parlante indique si le mode d’Ecrêtage Doux est actif.

Appuyez sur ce bouton pour mettre l’amplificateur sous tension ou hors tension. La LED de Marche [Power] située juste au dessus du bouton de Marche/Arrêt s’allume, tout comme la LED de Protection. Quelques secondes plus tard, la LED de Protection s’éteint pour indiquer que l’amplificateur est prêt à fonctionner. Il est possible de faire commuter le S250 entre les modes Marche et Veille grâce à l’entrée de Commande 12 V [12V-trigger] sur le panneau arrière. Pour que l’entrée de Commande 12 V puisse fonctionner, il faut d’abord mettre le S250 sous tension à l’aide de l’interrupteur Marche/Arrêt [Power], qui doit rester en positon Marche. En agissant sur l’élément source de la commande 12 V, mettez sa sortie de Commande 12 V successivement sur Marche et sur Arrêt. L’entrée de Commande 12 V du S250 suivra l’état de la sortie de Commande 12 V de l’élément source. Veillez à ce que l’interrupteur de Commande Auto [Auto Trigger] sur le panneau arrière soit en position Marche [ON] et à ce que l’entrée de Commande 12 V [12V-trigger] soit correctement branchée. NOTA: Si aucun câble n’est branché au connecteur d’entrée de Commande 12 V [12-trigger], sur le panneau arrière du S250, la Commande de Mise sous Tension [Power] fonctionnera normalement, même si l’interrupteur de Commande Automatique [Auto Trigger] sur le panneau arrière est en position Marche [ON].

2. TÉMOINS D’ÉCRÊTAGE DOUX

Lorsque le circuit d’écrêtage doux du S250 est activé, les diodes électroluminescentes (LEDs) sur la face parlante s’allument.

3. LED DE PROTECTION / VEILLE

La LED de Protection s’allume lors de chaque mise sous tension de l’amplificateur. Elle s’éteint après quelques secondes et l’amplificateur est prêt à fonctionner. La LED de Protection s’allume aussi lorsque l’entrée de Commande 12 V [12V-trigger] est active (et que l’interrupteur de Commande Automatique [Auto Trigger] sur le panneau arrière est en position Marche [ON]), pour indiquer l’état de Veille. Dans ce mode, la LED de Marche/Arrêt est éteinte. Cette LED s’allume aussi lorsqu’un ou plusieurs des cinq amplificateurs internes bascule(nt) en mode de protection, alors que les autres amplificateurs continuent à fonctionner ; il est donc probable que vous entendrez du son même si cette LED est allumée. Lorsque l’amplificateur est mis complètement hors tension à la suite d’un fonctionnement normal, suite à une action sur l’interrupteur de Marche/Arrêt [power], la LED de Protection s’allume puis s’éteint petit à petit sur une période de quelques secondes. NOTA: Si la LED se protection s’allume pendant l’utilisation normale, éteignez immédiatement l’amplificateur. Vérifiez le branchement correct de tous les câbles des haut-parleurs, et qu’aucun des fils n’est endommagé, ce qui pourrait provoquer un court-circuit. Une autre cause possible est l’accumulation de chaleur à l’intérieur de l’amplificateur. Vérifiez que la ventilation autour de l’amplificateur est suffisante et qu’aucune de ses fentes de ventilation, sur le dessus et sur le dessous, n’est obstruée. Une fois qu’il aura refroidi, l’amplificateur fonctionnera à nouveau correctement. Si la LED de Protection reste allumée en dépit des contrôles décrits cidessus, mettez l’amplificateur hors tension et consultez votre revendeur NAD. NOTA: Si vous observez l’intérieur du S250 à travers ses fentes de ventilation supérieures, vous verrez probablement 5 LEDs. En fonctionnement normal, ces LEDs seront vertes. En mode Veille, elles sont toutes rouges. Si l’une des voies passe en mode protection, la LED correspondante passera du vert au rouge. Si cela arrive, mettez l’amplificateur hors tension tout de suite et vérifiez, conformément à ce qui est décrit ci-dessus, que les branchements sont corrects et qu’il n’y a pas d’accumulation de chaleur.
