GTA 460 - Amplificador de áudio BLAUPUNKT - Manual de utilização gratuito

Tipo de aparelho	Amplificador de áudio 4 canais
Marca	Blaupunkt
Modelo	GTA 460
Número de canais	4
Potência máxima (4 Ω)	4 x 120 W
Potência máxima (2 Ω)	4 x 180 W
Potência máxima em ponte (4 Ω)	2 x 400 W
Potência RMS (4 Ω) conforme CEA-2006	4 x 60 W
Potência RMS (2 Ω) conforme CEA-2006	4 x 90 W
Potência RMS em ponte (4 Ω) conforme CEA-2006	2 x 180 W
Largura de banda	10 Hz - 30 000 Hz
Relação sinal/ruído (à potência RMS)	> 90 dB
Relação sinal/ruído (a 1 W / 1 kHz)	> 73 dB
Taxa de distorção (RMS)	< 0,05 %
Impedância mínima	2 Ω (4 Ω em ponte)
Sensibilidade de entrada	0,1 - 8 V
Filtro passa-baixas	50 - 250 Hz
Filtro passa-altas	80 Hz fixo
Bass Boost	0 / +6 / +12 dB
Dimensões (L x A x P)	197 x 52 x 426 mm
Peso (estimado)	2,5 kg
Alimentação	12 V DC (bateria veicular)
Proteção integrada	Indicador POWER/PROTECTION (verde/vermelho)

Perguntas frequentes - GTA 460 BLAUPUNKT

Como conectar o amplificador GTA 460 ao rádio do carro?

Use cabos RCA (Cinch) para conectar as saídas pré-amplificadas do rádio às entradas do amplificador. Se o seu rádio tiver um conector ISO, use um adaptador Blaupunkt ISO-Cinch (ref. 7 607 893 093 ou 7 607 855 094).

Qual cabo de alimentação usar?

A seção mínima recomendada para os cabos positivo e negativo é de 6 mm². Use um cabo automotivo de qualidade com um fusível colocado a menos de 30 cm da bateria para proteger o veículo em caso de curto-circuito.

Como ajustar o nível (Level) no GTA 460?

Gire o potenciômetro Level no sentido horário para aumentar a sensibilidade de entrada (de 0,1 V a 8 V). Não é um controle de volume: ele adapta o amplificador à tensão de saída do rádio. Ajuste-o para obter um som claro sem distorção no volume máximo de audição.

Posso conectar alto-falantes de 2 ohms?

Sim, o amplificador é estável em 2 Ω no modo quad (4 x 180 W máx) mas não no modo ponte: em ponte, a impedância mínima é de 4 Ω. Uma carga menor em ponte pode danificar o amplificador.

Como usar o filtro passa-baixas (Low Pass)?

Coloque o interruptor em Low-Pass e ajuste a frequência de corte entre 50 e 250 Hz com o potenciômetro correspondente. Isso é ideal para subwoofers. Por exemplo, uma configuração em 150 Hz limita a largura de banda de 10 Hz a 150 Hz.

O que significa a luz vermelha no amplificador?

A luz PROTECTION (vermelha) indica que o estágio de saída foi cortado eletronicamente devido a uma falha: curto-circuito, sobrecarga térmica, impedância muito baixa ou problema de alimentação. Verifique as conexões e a carga dos alto-falantes.

Como pontear os canais para um subwoofer?

Para uma configuração mono, conecte os dois canais: conecte o alto-falante entre os terminais positivos (+) dos dois canais (canal esquerdo + e canal direito +). Atenção: a impedância deve ser de pelo menos 4 Ω. A entrada RCA deve ser conectada nas duas tomadas esquerda e direita.

Qual é a função do Bass Boost?

O Bass Boost acentua as frequências graves. Ele oferece três níveis: 0 dB (desativado), +6 dB ou +12 dB. Use com moderação para evitar distorção.

Onde instalar o amplificador no veículo?

Escolha um local seco com boa circulação de ar para refrigeração. Não monte o amplificador no porta-malas sobre a tampa do estepe ou no banco traseiro. Fixe-o firmemente com os parafusos fornecidos em uma superfície adequada.

Qual é a potência RMS real do GTA 460?

De acordo com a norma CEA-2006 (distorção < 1%, +14,4 V), a potência RMS é de 4 x 60 W em 4 Ω, 4 x 90 W em 2 Ω, e 2 x 180 W em ponte em 4 Ω.

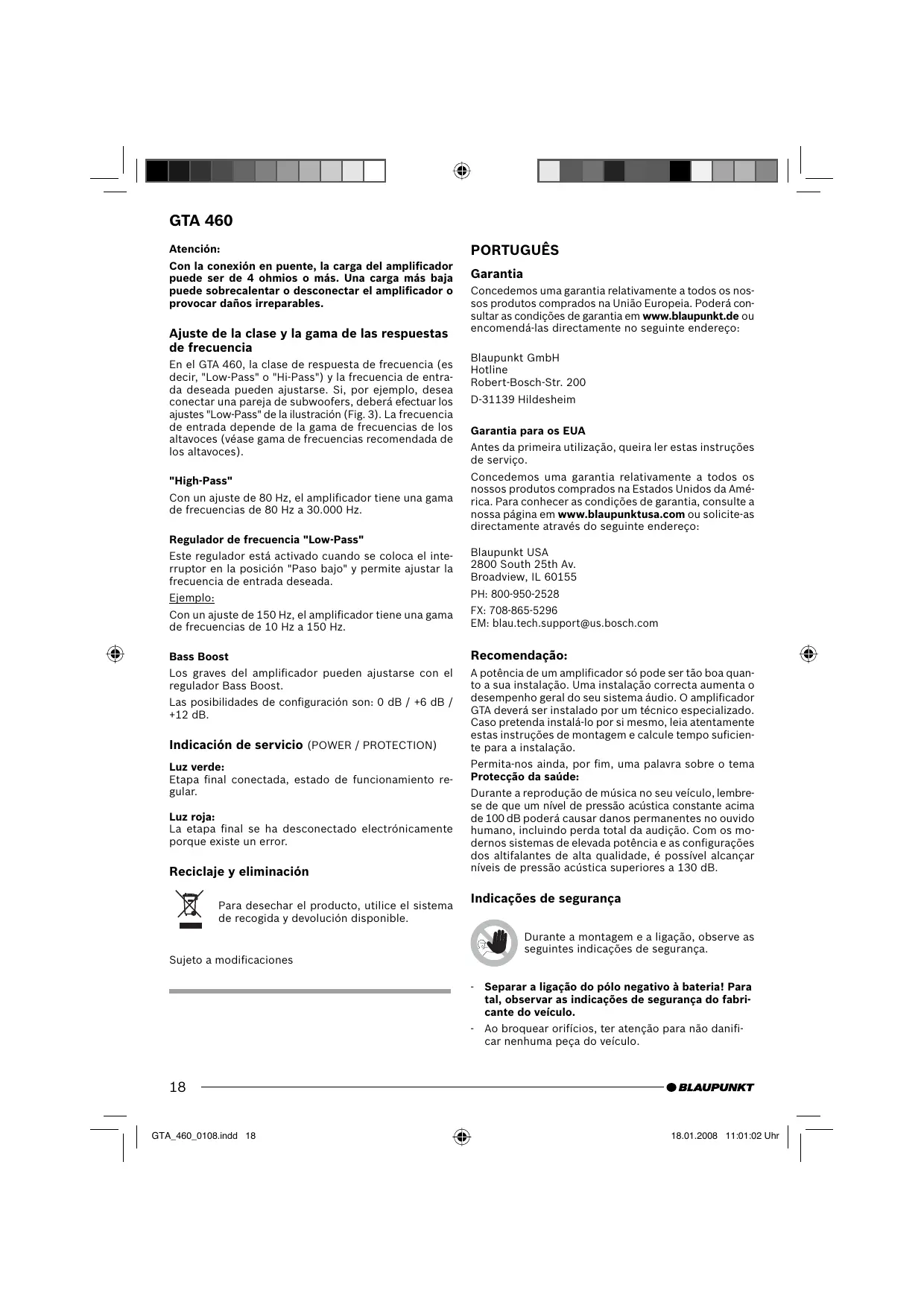

MANUAL DE UTILIZADOR GTA 460 BLAUPUNKT

Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou encomendá-las diretamente no seguinte endereço:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantia para os EUA

Antes da primeira utilização, queira ler estas instruções de serviço.

Concedemos uma garantia relativamente a todos os nossos produtos comprados nos Estados Unidos da América. Para conhecer as condições de garantia, consulte a nossa página em www.blaupunktusa.com ou solicite-as diretamente através do seguinte endereço:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX:708-865-5296

EM: [e-mail]

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do seu sistema de áudio. O amplificador GTA deve ser instalado por um técnico especializado. Caso pretenda instalá-lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação.

Permita-nos ainda, por fim, uma palavra sobre o tema Proteção da saúde:

Durante a reprodução de música no seu veículo, lembre-se de que um nível de pressão acústica constante acima de 100 dB poderá causar danos permanentes no ouvido humano, incluindo perda total da audição. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica superiores a 130 dB.

Indicações de segurança

Durante a montagem e a ligação, observe as seguintes indicações de segurança.

• Separar a ligação do polo negativo à bateria! Para tal, observar as indicações de segurança do fabricante do veículo.
• Ao broquear orifícios, ter atenção para não danificar nenhuma peça do veículo.

GTA 460

• O diâmetro do cabo positivo ou negativo não deve ser inferior a 6 mm².
• Em orifícios de arestas vivas, utilizar guias de cabos.
• No caso de uma instalação incorreta, pode surgir avarias nos sistemas eletrónicos do veículo ou no seu auto-rádio.

Instruções de montagem e ligação

Por motivos de segurança em caso de acidente, deve fixar-se o GTA 460 de forma profissional.

Ao escolher o local de instalação, deve optar-se por um local seco e que garanta uma circulação de ar suficiente para a refrigeração do amplificador.

O GTA 460 não deve ser instalado sobre a chapeleira, bancos traseiros ou outros locais abertos para a frente.

A superfície de montagem deve ser adequada para a fixação dos parafusos fornecidos e oferecer um apoio seguro.

O cabo de corrente do amplificador deve possuir um fusível a uma distância maior de 30 cm em referência à bateria, de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o amplificador em si e não a bateria do automóvel.

Utilizar altifalantes com impedância de 2-4 Ω (consultar a tabela ou o desenho de instalação). Observar a capacidade máx. de energia (potência musical). Não ligar o altifalante à massa; usar apenas os bornes indicados.

Amplificador GTA 460

O amplificador é adequado para a ligação a auto-rádios com ligação Cinch.

Para a ligação a auto-rádios com ligação ISO, utilizar um adaptador da Blaupunkt ISO-Cinch (7 607 893 093 ou 7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes:

Modo quadro Potência maior.	4 x 120 Watt / 4 Ω	Fig. 4, 5
Modo estéreio Potência maior.	2 x 400 Watt / 4 Ω	Fig. 6
Modo quadro Potência maior.	4 x 180 Watt / 2 Ω	Fig. 4, 5
Modo quadro Potência RMS	4 x 60 Watt / 4 Ω	Fig. 4, 5
Modo estéreio Potência RMS	2 x 180 Watt / 4 Ω	Fig. 6
Modo quadro Potência RMS	4 x 90 Watt / 2 Ω	Fig. 4, 5
Potência nominalAGO (< 1% de distortion harmonica / +14,4V)

Resposta de frequência	10 Hz - 30.000 Hz
Relação sinal/ ruido	>90 dB @ RMS Power
Relação sinal/ ruido	>73 dB @ 1 W / 1 kHz
Distortion harmonic (RMS)	< 0,05%
Estabilitadé	2 Ω (4 Ω no funciona em ponte)
Sensibilidade de entrada	0,1 - 8 V
Filtro passa-baixo ("Low Pass")	50-250 Hz
Filtro passa-alto ("High Pass")	80 Hz
Bass Boost	0 / 6 / 12 dB
Dimensoes
L x A x P (mm)	197 x 52 x 426
L x A x P (")	7,8" x 2,1" x 16,8"

Ligação ao positivo / negativo

• Recomendamos um diâmetro mínimo de 6mm²
• Instalar cabos do positivo comuns para a bateria e ligar através do suporte de fusíveis.
• Em orifícios de arestas vivas, utilizar guias de cabos.
• Aparafusar firmemente cabos do negativo comuns num ponto de massa em perfeitas condições (parafuso da carroçaria, chapa da carroçaria) (não ao pólo negativo da bateria).
• Raspar a superfície de contacto do ponto de massa até ficar polido e lubrificar com massa lubrificante de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o estágio final e todo o sistema elétrico em caso de defeito. No caso de utilização de um fusível sobresselente, nunca ligar os fusíveis em ponte, nem substituir por fusíveis de corrente mais elevada.

Exemplos de ligação

Ligação da alimentação elétrica (Fig. 2)

Ligação a auto-rádios com saída Cinch (Fig. 3)

Ligações de altifalantes (Fig. 4/5/6)

Conectar a ligação remota do amplificador a uma fonte de tensão comutável de +12 V.

Desta forma, é possível ligar e desligar o amplificador através do interruptor de ligar/desligar do rádio.

GTA 460

Regulador Level

Com o auxílio do regulador Level, é possível adaptar a sensibilidade de entrada do estágio final à tensão de saída do pré-amplificador do seu auto-rádio.

A margem de ajuste é de 0,1 V a 8 V.

No caso de ligação de um auto-rádio de outro fabricante, deve adaptar-se a sensibilidade de entrada de acordo com as especificações do fabricante.

Para o efeito, aparecem as seguintes explicações importantes:

Rodando o regulador no sentido dos ponteiros do relógio, a sensibilidade de entrada do amplificador aumenta, aumentando também o volume do som. No entanto, não se trata de uma regulação do volume; na posição final, não é possível alcançar-se uma potência do amplificador mais elevada, mesmo que, de início, pareça que sim. O sistema limita-se a aumentar mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

Ligações de altifalantes

(Caso o amplificador tenha de ser ligado em ponte, prosseguir diretamente neste ponto com o capítulo "Ligações de altifalantes ligados em ponte").

Tal como acontece com qualquer outro componente de áudio, a polaridade correta do amplificador e dos altifalantes é essencial para uma boa reprodução dos graves. Por esta razão, ao efetuar as ligações deve-se ter atenção para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente é válida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser conectado ao altifalante esquerdo, e o canal direito do amplificador deve ser conectado ao altifalante direito.

Ligações de altifalantes ligados em ponte

O amplificador GTA também pode ser ligado em ponte para uma configuração mono. Desta forma, o amplificador pode ser utilizado para um ou vários subwoofers ou um altifalante de médios. Nesta configuração, o amplificador adiciona o canal direito e esquerdo para uma saída de canal único (saída mono).

Nota:

O amplificador só adiciona a informação de sinal direita e esquerda se tiverem sido efetuadas tanto a ligação RCA direita, como a ligação RCA esquerda.

Atenção:

No caso de ligação em ponte, a impedância do amplificador deve ser de 4 Ohm ou superior. Uma impedância inferior leva ao sobreaquecimento ou desativação do amplificador e pode causar danos permanentes.

Ajustar o tipo e área das transições de frequência

No GTA 460, é possível regular o tipo de transição de frequência (ou seja, "Low-Pass" ou "Hi-Pass") e a frequência de entrada pretendida. Se, por exemplo, pretender conectar um par de subwoofers, são necessários os ajustes "Low-Pass" ilustrados (Fig. 3). A frequência de entrada depende da gama de frequência dos altifalantes (consultar a gama de frequência dos altifalantes recomendada).

"High-Pass"

No ajuste de 80 Hz, o amplificador tem uma gama de frequência de 80 Hz a 30.000 Hz.

Regulação da frequência "Low-Pass"

Este regulador está ativo se o interruptor se encontrar na posição "Low-Pass" e permite o ajuste da frequência de entrada pretendida.

Exemplo:

Com um ajuste de 150 Hz, o amplificador tem uma gama de frequência de 10 Hz a 150 Hz.

Bass Boost

Com o auxílio do regulador Bass Boost, é possível regular a reprodução dos graves do amplificador.

As possibilidades de ajuste são: 0 dB / +6 dB / +12 dB.

Indicação de estrutura

(POWER / PROTECTION)

Luz verde:

estágio final ligado, condição de funcionamento regular.

Luz vermelha:

o estágio final foi desligado eletronicamente, pois existe um caso de avaria.

Reciclagem e remoção

Para a remoção do produto, use, por favor, os sistemas de devolução e recolha colocados à disposição para o efeito.

Reservado o direito a alterações

GTA 460

Garantia

Oferecemos uma garantia de fabricante para aparelhos adquiridos dentro da União Europeia. As condições de garantia podem ser obtidas em www.blaupunkt.de ou solicitadas diretamente a:

Blaupunkt GmbH

Linha de apoio

Robert-Bosch-Str. 200

D-31139 Hildesheim

Recomendação:
