Tipo de produto	Switch de rede Gigabit não gerenciado
Modelo	TP-Link TL-SG1048
Número de portas	48 portas RJ45 10/100/1000 Mbps
Material do gabinete	Metal
Instalação	Sobre a mesa (pés de borracha fornecidos) ou em rack 19" (suportes de montagem incluídos)
Alimentação elétrica	100-240 V~, 50/60 Hz, adaptador externo
Consumo elétrico máximo	21 W
Dimensões (L x P x A)	440 x 230 x 44 mm
Peso	3,5 kg
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % UR, sem condensação
Ventilação	Sem ventoinha (funcionamento silencioso)
Normas e certificações	IEEE 802.3, 802.3u, 802.3ab, 802.3x ; CE, FCC
Funções principais	Auto-negociação, Auto-MDI/MDIX, Controle de fluxo IEEE 802.3x, Armazenamento e retransmissão
Manutenção e limpeza	Desconectar o aparelho, limpar com um pano macio e seco. Não usar líquidos nem aerossóis.
Segurança	Não abrir nem reparar por conta própria. Usar apenas o adaptador fornecido. Manter longe da água.
Garantia	Garantia limitada TP-Link (prazo indicado na embalagem).
Peças de reposição e reparabilidade	Adaptador de energia disponível como peça de reposição. Reparo apenas por serviço autorizado.

Perguntas frequentes - TL-SG1048 TP-LINK

Como instalar o switch sobre uma mesa?

Coloque o switch sobre uma superfície plana e resistente. Remova as proteções dos pés de borracha fornecidos, vire o aparelho e fixe os pés nos quatro cantos.Certifique-se de que a superfície suporta o peso do switch e dos cabos.

Como instalar o switch em um rack?

Verifique o aterramento e a estabilidade do rack. Fixe os suportes de montagem de cada lado do switch usando os parafusos fornecidos, depois use parafusos adequados (não fornecidos) para fixá-lo ao rack.

Quais cabos usar para conectar dispositivos?

Use cabos Ethernet RJ45 (categoria 5e ou superior) para conectar seus computadores, roteadores ou outros periféricos de rede às 48 portas do switch.

Como ligar o switch?

Conecte o cabo de alimentação fornecido na tomada do switch, depois conecte a outra extremidade a uma tomada elétrica. Nenhum interruptor está presente; desconecte o cabo para cortar a alimentação.

O switch aquece? É normal?

Um leve aquecimento é normal. O gabinete metálico dissipa o calor. Se a temperatura for excessiva, verifique a ventilação ao redor do aparelho e certifique-se de que não está obstruído.

O que fazer se uma porta não funcionar?

Verifique se o cabo está bem inserido e se o dispositivo conectado está ligado. Teste com outro cabo ou outra porta. Se o problema persistir, reinicie o switch desconectando-o e reconectando-o.

Posso usar o switch com um roteador?

Sim, conecte um cabo Ethernet de uma porta LAN do roteador a uma das 48 portas do switch. O switch estenderá sua rede local.

Como limpar o switch?

Desconecte o aparelho, depois use um pano macio e seco para limpar a superfície. Nunca use líquidos, aerossóis ou produtos abrasivos.

O que cobre a garantia TP-Link?

A garantia limitada cobre defeitos de material e fabricação em uso normal, pelo prazo indicado na embalagem. A abertura do aparelho anula a garantia. Para qualquer reclamação, entre em contato com o serviço pós-venda.

Onde posso encontrar o manual completo?

Você pode baixar o manual PDF completo no site notice-facile.com. Ele está disponível em vários idiomas, incluindo o francês.

MANUAL DE UTILIZADOR TL-SG1048 TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

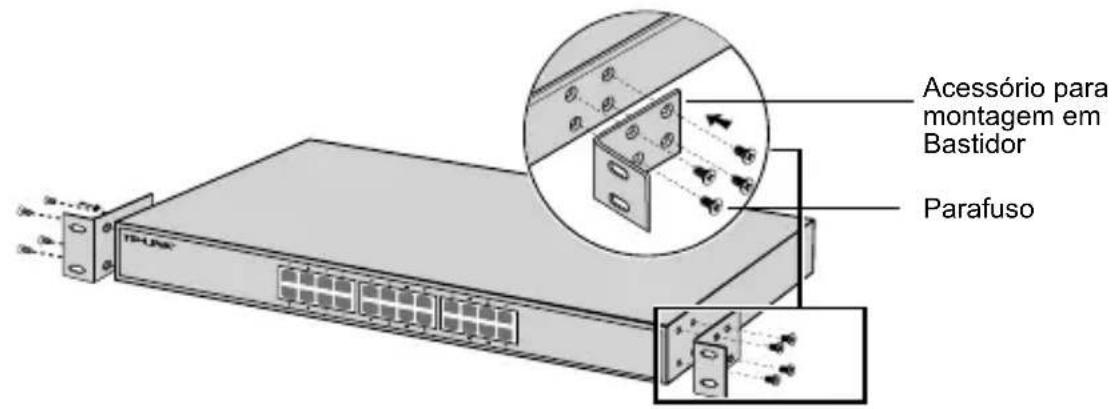

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
