Type de produit	Commutateur réseau Gigabit non géré
Modèle	TP-Link TL-SG1048
Nombre de ports	48 ports RJ45 10/100/1000 Mbps
Matériau du boîtier	Métal
Installation	Sur bureau (pieds caoutchouc fournis) ou en rack 19" (équerres de montage incluses)
Alimentation électrique	100-240 V~, 50/60 Hz, adaptateur externe
Consommation électrique maximale	21 W
Dimensions (L x P x H)	440 x 230 x 44 mm
Poids	3,5 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR, sans condensation
Ventilation	Sans ventilateur (fonctionnement silencieux)
Normes et certifications	IEEE 802.3, 802.3u, 802.3ab, 802.3x ; CE, FCC
Fonctions principales	Auto-négociation, Auto-MDI/MDIX, Contrôle de flux IEEE 802.3x, Stockage et retransmission
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ni d'aérosols.
Sécurité	Ne pas ouvrir ni réparer soi-même. Utiliser uniquement l'adaptateur fourni. Tenir à l'écart de l'eau.
Garantie	Garantie limitée TP-Link (durée indiquée sur l'emballage).
Pièces détachées et réparabilité	Adaptateur secteur disponible en pièce détachée. Réparation par un service agréé uniquement.

FOIRE AUX QUESTIONS - TL-SG1048 TP-LINK

Comment installer le commutateur sur un bureau ?

Placez le commutateur sur une surface plane et résistante. Retirez les protections des pieds en caoutchouc fournis, retournez l'appareil et fixez les pieds aux quatre coins.Assurez-vous que la surface supporte le poids du switch et des câbles.

Comment installer le commutateur dans un rack ?

Vérifiez la mise à la terre et la stabilité du rack. Fixez les équerres de montage de chaque côté du switch à l'aide des vis fournies, puis utilisez des boulons adaptés (non fournis) pour le fixer au rack.

Quels câbles utiliser pour connecter des appareils ?

Utilisez des câbles Ethernet RJ45 (catégorie 5e ou supérieure) pour connecter vos ordinateurs, routeurs ou autres périphériques réseau aux 48 ports du commutateur.

Comment mettre le commutateur sous tension ?

Branchez le cordon d'alimentation fourni dans la prise du switch, puis connectez l'autre extrémité à une prise électrique. Aucun interrupteur n'est présent ; débranchez le cordon pour couper l'alimentation.

Le commutateur chauffe-t-il ? Est-ce normal ?

Un léger échauffement est normal. Le boîtier métallique dissipe la chaleur. Si la température est excessive, vérifiez la ventilation autour de l'appareil et assurez-vous qu'il n'est pas obstrué.

Que faire si un port ne fonctionne pas ?

Vérifiez que le câble est bien inséré et que l'appareil connecté est allumé. Testez avec un autre câble ou un autre port. Si le problème persiste, redémarrez le commutateur en le débranchant puis en le rebranchant.

Puis-je utiliser le commutateur avec un routeur ?

Oui, connectez un câble Ethernet d'un port LAN du routeur à l'un des 48 ports du commutateur. Le commutateur étendra votre réseau local.

Comment nettoyer le commutateur ?

Débranchez l'appareil, puis utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides, d'aérosols ou de produits abrasifs.

Que couvre la garantie TP-Link ?

La garantie limitée couvre les défauts matériels et de fabrication en usage normal, pour la durée indiquée sur l'emballage. L'ouverture de l'appareil annule la garantie. Pour toute réclamation, contactez le service après-vente.

Où puis-je trouver le mode d'emploi complet ?

Vous pouvez télécharger la notice PDF complète sur le site notice-facile.com. Elle est disponible en plusieurs langues, dont le français.

MODE D'EMPLOI TL-SG1048 TP-LINK

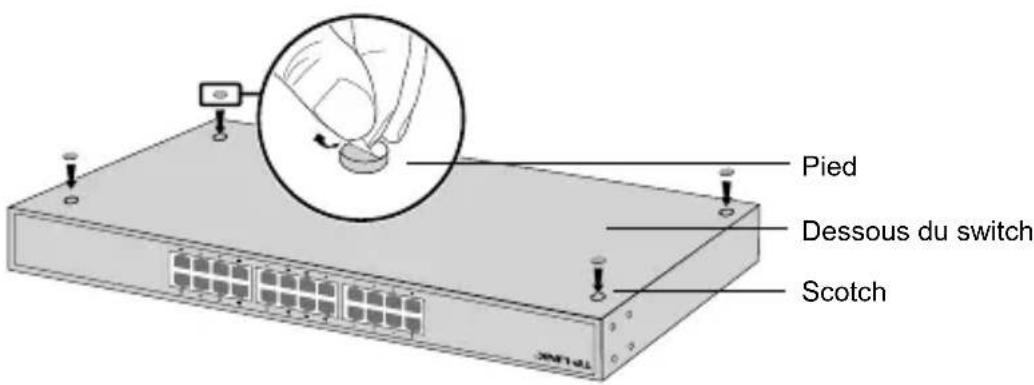

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
