TL-SG1048 - Netzwerkschalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Gigabit-Netzwerk-Switch, nicht verwaltet
Modell	TP-Link TL-SG1048
Anzahl der Ports	48 RJ45-Ports 10/100/1000 Mbit/s
Gehäusematerial	Metall
Installation	Auf dem Schreibtisch (Gummifüße beigelegt) oder im 19"-Rack (Montagewinkel inklusive)
Stromversorgung	100-240 V~, 50/60 Hz, externes Netzteil
Maximale Leistungsaufnahme	21 W
Abmessungen (B x T x H)	440 x 230 x 44 mm
Gewicht	3,5 kg
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Lüftung	Lüfterlos (geräuschloser Betrieb)
Normen und Zertifizierungen	IEEE 802.3, 802.3u, 802.3ab, 802.3x ; CE, FCC
Hauptfunktionen	Auto-Negotiation, Auto-MDI/MDIX, IEEE 802.3x Flusskontrolle, Store-and-Forward
Pflege und Reinigung	Gerät vom Strom trennen, mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten oder Aerosole verwenden.
Sicherheit	Nicht öffnen oder selbst reparieren. Nur das mitgelieferte Netzteil verwenden. Von Wasser fernhalten.
Garantie	TP-Link eingeschränkte Garantie (Dauer auf der Verpackung angegeben).
Ersatzteile und Reparierbarkeit	Netzteil als Ersatzteil erhältlich. Reparatur nur durch autorisierten Kundendienst.

Häufig gestellte Fragen - TL-SG1048 TP-LINK

Wie installiere ich den Switch auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene, stabile Oberfläche. Entfernen Sie die Schutzfolien der mitgelieferten Gummifüße, drehen Sie das Gerät um und befestigen Sie die Füße an den vier Ecken.Stellen Sie sicher, dass die Oberfläche das Gewicht des Switches und der Kabel tragen kann.

Wie installiere ich den Switch in einem Rack?

Überprüfen Sie die Erdung und Stabilität des Racks. Befestigen Sie die Montagewinkel mit den mitgelieferten Schrauben an beiden Seiten des Switches und verwenden Sie dann geeignete Schrauben (nicht im Lieferumfang), um ihn im Rack zu befestigen.

Welche Kabel sollten zum Anschließen von Geräten verwendet werden?

Verwenden Sie RJ45-Ethernet-Kabel (Kategorie 5e oder höher), um Ihre Computer, Router oder andere Netzwerkgeräte an die 48 Ports des Switches anzuschließen.

Wie schalte ich den Switch ein?

Stecken Sie das mitgelieferte Netzkabel in die Stromanschlussbuchse des Switches und verbinden Sie das andere Ende mit einer Steckdose. Es gibt keinen Ein-/Ausschalter; ziehen Sie das Netzkabel, um die Stromversorgung zu unterbrechen.

Wird der Switch heiß? Ist das normal?

Eine leichte Erwärmung ist normal. Das Metallgehäuse leitet die Wärme ab. Bei übermäßiger Erwärmung überprüfen Sie die Belüftung um das Gerät und stellen Sie sicher, dass es nicht blockiert ist.

Was tun, wenn ein Port nicht funktioniert?

Überprüfen Sie, ob das Kabel richtig eingesteckt ist und das angeschlossene Gerät eingeschaltet ist. Testen Sie mit einem anderen Kabel oder einem anderen Port. Wenn das Problem weiterhin besteht, starten Sie den Switch neu, indem Sie ihn aus- und wieder einstecken.

Kann ich den Switch mit einem Router verwenden?

Ja, schließen Sie ein Ethernet-Kabel von einem LAN-Port des Routers an einen der 48 Ports des Switches an. Der Switch erweitert Ihr lokales Netzwerk.

Wie reinige ich den Switch?

Trennen Sie das Gerät vom Stromnetz und wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Flüssigkeiten, Aerosole oder Scheuermittel.

Was deckt die TP-Link-Garantie ab?

Die eingeschränkte Garantie deckt Material- und Verarbeitungsfehler bei normalem Gebrauch für die auf der Verpackung angegebene Dauer ab. Das Öffnen des Geräts führt zum Garantieverlust. Bei Beanstandungen wenden Sie sich an den Kundendienst.

Wo finde ich die vollständige Bedienungsanleitung?

Sie können die vollständige PDF-Anleitung auf der Website notice-facile.com herunterladen. Sie ist in mehreren Sprachen verfügbar, darunter Deutsch.

BEDIENUNGSANLEITUNG TL-SG1048 TP-LINK

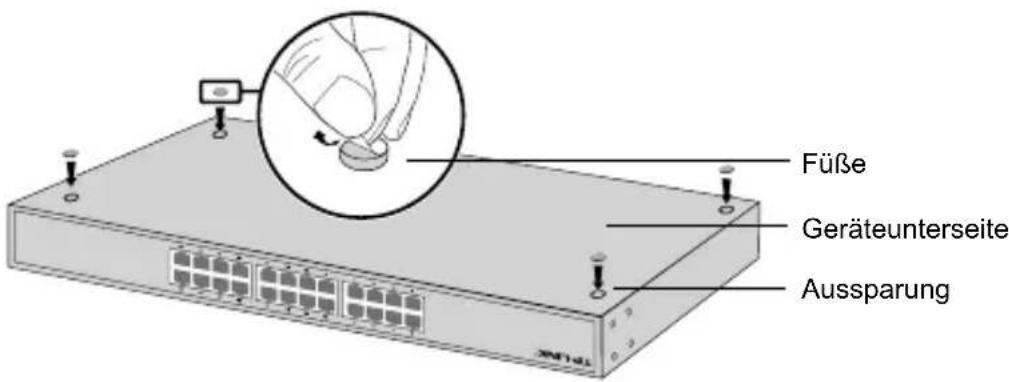

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

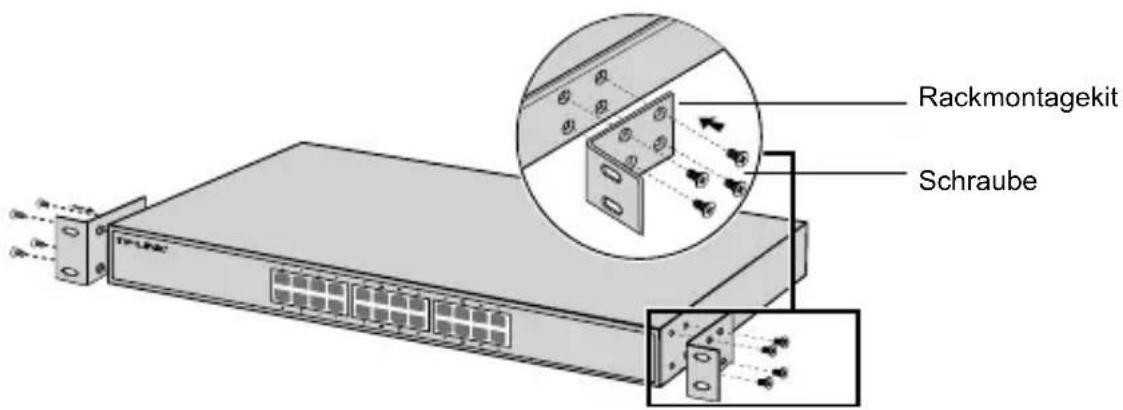

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
