RC517MP - Micro-ondas AMANA - Manual de utilização gratuito

Tipo de produto	Micro-ondas de uso comercial
Marca	Amana
Modelo	RC517MP
Potência absorvida	1700 W
Potência fornecida	705 W
Tensão de alimentação	230 V, 50 Hz
Corrente nominal	16 A (circuito individual)
Níveis de potência	10 níveis (10% a 100%)
Menus pré-programados	2 menus (MENU 1 e MENU 2), 10 teclas cada
Programações possíveis	Duração variável, fases múltiplas, pausa, espera
Exibição	Digital: tempo, nível de cozimento, mensagens de estado
Segurança	Travamento de porta, aterramento, proteção contra superaquecimento (exibição HOT)
Manutenção interior/exterior	Água morna e detergente suave, esponja não abrasiva
Protetor contra respingos	Removível, lavável com água e sabão (não na lava-louças)
Filtro de entrada de ar	Lavável, limpeza semanal recomendada
Lâmpada do forno	250 V, 40 W
Garantia	1 ano peças, 3 anos peças elétricas
Utilização	Comercial (preparação de alimentos vendidos)

Perguntas frequentes - RC517MP AMANA

Como usar uma tecla pré-programada?

Abra a porta, coloque os alimentos, feche a porta. O display deve indicar 'ITEM'. Pressione a tecla MENU 1 ou MENU 2 se necessário, em seguida a tecla numérica correspondente ao item desejado. O forno inicia automaticamente. Ao final, 'EOC' é exibido.

Como ajustar um tempo de cozimento manual?

Abra a porta, feche-a. Pressione TIME ENTER, insira a duração com as teclas numéricas. Se necessário, pressione POWER LEVEL para escolher um nível (10-100%). Finalmente, pressione START.

O que fazer se o forno não aquecer?

Verifique primeiro a alimentação: fusível ou disjuntor, conexão correta. Se tudo estiver OK, coloque um copo de água e aqueça por 1 minuto. Se a água não aquecer, o forno está com defeito e necessita de um técnico credenciado.

Como limpar o protetor contra respingos?

Desconecte o forno. Remova o protetor contra respingos pressionando para trás e abaixando. Lave-o com água muito quente e detergente suave. Enxágue e seque. Não coloque na lava-louças. Recoloque-o encaixando as abas nas fendas.

Como modificar um tempo de cozimento pré-programado?

Abra a porta. Pressione a tecla 1 por 5 segundos (bip). Pressione ADD, depois o menu e a tecla numérica. Insira o novo tempo e nível de potência. Pressione START para salvar. Feche a porta ou pressione RESET.

O que significa a exibição 'HOT'?

O magnetron superaqueceu. O forno interrompe o cozimento e aciona o ventilador até esfriar. Quando a temperatura voltar ao normal, o forno retoma automaticamente o funcionamento. Se o problema persistir, entre em contato com um reparador credenciado.

Como substituir a lâmpada do forno?

Desconecte o forno. Use luvas. Remova o parafuso da placa de acesso na parte traseira, retire a placa. Substitua a lâmpada por uma nova de 250 V, 40 W (gire no sentido anti-horário). Feche a placa e aperte o parafuso. Reconecte o forno.

Posso usar recipientes metálicos?

Não. Recipientes metálicos ou hermeticamente fechados (potes, ovos com casca) podem explodir. Use apenas pratos adequados para micro-ondas. Remova os grampos metálicos dos saquinhos.

Como programar uma pausa durante o cozimento?

No modo de programação (tecla 1 por 5 seg), após inserir a duração e o nível de potência de uma fase, pressione PAUSE. A pausa ocorrerá no meio da fase. Pressione STATUS para adicionar outras fases. Termine com START.

O que fazer se o forno não aceitar as teclas?

Se o display não indicar 'ITEM', abra e feche a porta, ou pressione STOP/RESET. Verifique se o travamento da porta funciona. Se o problema persistir, desconecte o forno por um minuto e reconecte.

MANUAL DE UTILIZADOR RC517MP AMANA

Identificação do Modelo

Potência do Microondas ....135

INSTALAÇÃO

Instruções para Ligação à Terra 138

Desembalar o Equipamento ....138

Colocação do Equipamento....138

Interferência de Rádio ....138

Características

Painel de Controlo ....139

Teclas....139

Ecrã de Leitura de Memória ....139

Maneira de Usar

Teclas Pré-programadas....140

Níveis de Cozedura e Retenção....140

Interrupção do Funcionamento....140

Continuação após Pausa 140

Cancelar Erros ....140

Funcionamento de Teclas Pré-programadas.....141

Entrada de Tempo Variável .....141

Programação

Programação de Fases Múltiplas .....142

Programação de Pausa durante Fase(s)......143

Programação de Retenção durante Fase(s) .....143

Remoção de Fases de Cozedura ....144

Modificação de Limites de Tempo

do Utilizador....144

Alteração das Opções do Utilizador .....145

Cuidados e Limpeza

Luz do Forno....146

Interior, Exterior e Porta ....146

Protector de Salpicos ....146

Filtro de Admissão de Ar ....146

Antes de Chamar a Assistência Técnica .....147

Códigos de Serviço....148

Garantia 149

Guarde estas instruções para futura consulta. Se o forno mudar de dono, assegure-se que este manual acompanha o forno.

Identificação do Modelo

Quando contactar o fornecedor, preste informação sobre o produto. Poderá encontrar informação sobre o produto na placa de série do equipamento. Registe a seguinte informação:

Número do Modelo:

Número de Fabrico:

Número de Série ou S/N:

Data de compra:

Nome e endereço do fornecedor:

Guarde uma cópia do recibo de venda para futura consulta, ou no caso de ser necessário prestar serviço sob garantia.

O serviço prestado sob garantia deverá ser efectuado por um técnico autorizado. A Amana também recomenda que contacte um técnico autorizado se necessitar de assistência após o vencimento da garantia.

Potência do Microondas

O Modelo RC517* liberta uma potência de microondas para a cavidade do forno de 1700W, 705 I.E.C. (C.E.I-componente electrónico integrado).

O Modelo RC519* liberta uma potência de microondas para a cavidade do forno de 1900W, 705 I.E.C. (C.E.I-componente electrónico integrado).

* Caracteres alfanuméricos adicionais que representam outros modelos na série podem seguir cada número de modelo.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Reconheça este símbolo como uma mensagem de SEGURANÇA

Aviso

QUANDO USAR EQUIPAMENTO ELÉCTRICO, DEVERÃO SER CUMPRIDAS AS PRECAUÇÕES BÁSICAS DE SEGURANÇA, A FIM DE REDUZIR O RISCO DE QUEIMADURAS, CHOQUE ELÉC-TRICO, INCÊNDIO, FERIMENTOS OU EXPOSIÇÃO A ENERGIA DE MICROONDAS EXCESSIVA:

1. LEIA todas as instruções antes de utilizar o equipamento.
2. LEIA E SIGA as “PRECAUÇÕES PARA EVITAR POSSÍVEL EXPOSIÇÃO A ENERGIA DE MICROONDAS EXCESSIVA”, especificadas na página 137.
3. Este equipamento tem de ser LIGADO À TERRA. Conecte apenas a uma tomada devidamente ligada à terra. Veja “INSTRUÇÕES PARA LIGAÇÃO À TERRA” na página 138.
4. Instale ou coloque este equipamento APENAS conforme as instruções para instalação especificadas neste manual.
5. Alguns produtos tais como ovos inteiros na casca e recipientes totalmente selados—como por exemplo frascos de vidro fechados—poderão rebentar e NÃO DEVERÃO ser AQUECIDOS neste forno.
6. Utilize este equipamento APENAS para o que ele foi fabricado, conforme descrito neste manual. Não utilize produtos ou vapores químicos corrosivos neste equipamento. Este tipo de forno foi especificamente fabricado para aquecer ou cozinhar produtos alimentares. Não é destinado para uso laboratorial ou industrial.

7. Como com qualquer outro equipamento, é necessária uma SUPERVISÃO RIGOROSA quando utilizado por CRIANÇAS.

8. NÃO opere este equipamento se o cabo ou ficha estiverem danificados, se não estiver a funcionar devidamente, ou caso tenha sido danificado ou derrubado.

9. O serviço de manutenção deste equipamento, incluindo o cabo de alimentação eléctrica, deverá ser efectuado APENAS por pessoal de serviço qualificado. São necessárias ferramentas especiais para efectuar o serviço de manutenção deste equipamento. Contacte o local de serviço autorizado mais próximo para examinar, reparar ou rectificar o equipamento.
10. NÃO cubra ou bloqueie o filtro ou outras aberturas do equipamento.
11. NÃO guarde este equipamento ao ar livre. NÃO utilize este equipamento perto de água – por exemplo, perto da banca da cozinha, numa cave húmida, perto de uma piscina ou algo semelhante.
12. NÃO mergulhe o cabo ou a ficha em água.
13. Mantenha o cabo AFASTADO de superfícies QUENTES.
14. NÃO deixe o cabo pendurado sobre a borda da mesa ou do balcão.
15. Consulte as instruções para limpeza da porta no segmento de Cuidados e Limpeza, na página 146 deste manual.
16. Apenas para uso comercial.

Cuidado

PARA REDUZIR O RISCO DE INCÊNDIO NA CAVIDADE DO FORNO:

a. NÃO cozinhe demasiado os alimentos. Preste cuidadosa atenção ao equipamento se utilizar papel, plástico ou outros materiais combustíveis dentro do forno para facilitar a cozedura.
b. Remova os atilhos de arame das sacas de plástico ou de papel antes de as colocar no forno.

c. MANTENHA a PORTA do forno FECHADA, desligue o forno e retire o cabo de alimentação da tomada, ou corte a corrente do fusível ou do disjuntor no painel do circuito, no caso dos materiais que estão dentro do forno se inflamarem. O fogo poderá alastrar se a porta estiver aberta.

d. NÃO utilize a cavidade para armazenamento. NÃO deixe produtos de papel, utensílios de cozinha ou comida na cavidade quando não está em funcionamento.

GUARDE ESTAS INSTRUÇÕES

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Cuidado

PARA EVITAR FERIMENTOS PESSOAIS OU DANOS MATERIAIS, OBSERVE O SEGUINTE:

1. Mexa ou reduza líquidos antes de aquecer com energia de microondas, a fim de impedir fervura espontânea ou erupção. Não aqueça demasiado. Se ar não for misturado no líquido, este poderá entrar em erupção no forno, ou após ter sido removido do forno.
2. Não frite gorduras no forno. A gordura poderá aquecer demasiado e tornar-se perigosa ao manejar.
3. Não cozinhe ou aqueça ovos na casca ou com a gema inteira com energia de microondas. A pressão poderá acumular-se e estourar. Perfure a gema do ovo com um garfo ou uma faca antes de cozinhar.
4. Perfure a pele das batatas, tomates e outros alimentos semelhantes antes de os cozinhar com energia de microondas. Quando a pele está perfurada, o vapor escapa uniformemente.
5. Não opere o equipamento sem carga ou alimentos na cavidade do forno.

6. Utilize milho de pipocas somente em embalagens destinadas e rotuladas para uso no microondas. O período de tempo de cozedura do milho varia, dependendo da potência do microondas. Não continue a aquecer o milho após ter terminado de estalar. As pipocas ficarão chamuscadas ou queimadas. Não deixe o forno abandonado quando estiver ligado.

7. Não utilize termómetros regulares de cozinha no forno. A maioria dos termómetros de cozinha contem mercúrio o que poderá causar um arco eléctrico, mau funcionamento, ou danos no forno.

8. Não aqueça biberões no forno.
9. Não utilize utensílios de metal no forno, excepto quando recomendado pelos fabricantes de alimentos para microondas.
10. Nunca utilize papel, plástico ou outros materiais combustíveis que não foram feitos para cozinhar.
11. Quando cozinhar com papel, plástico ou outros materiais combustíveis, siga as recomendações do fabricante sobre a utilização do produto.
12. Não utilize toalhas de papel que contenham nylon ou outras fibras sintéticas. Os materiais sintéticos aquecidos podem derreter e fazer com que o papel se incendeie.
13. Não aqueça no forno recipientes fechados ou sacos de plástico. A comida ou o líquido podem expandir rapidamente e fazer com que o recipiente ou o saco rebentem. Perfure ou abra o recipiente ou o saco antes de aquecer.

PRECAUÇÕES PARA EVITAR POSSÍVEL EXPOSIÇÃO A ENERGIA DE MICROONDAS EXCESSIVA

a. NÃO tente operar este forno com a porta aberta pois o funcionamento com a porta aberta poderá resultar numa exposição perigosa à energia de microondas. É importante não destruir ou interferir com a engrenagem de segurança.
b. NÃO coloque nenhum objecto entre a superfície frontal do forno e a porta, nem deixe que se acumulem resíduos de sujidade ou de produtos de limpeza nas áreas de vedação.

c. NÃO opere o forno se estiver avariado. É particularmente importante que a porta do forno feche como deve ser e que não se verifiquem danos no seguinte: (1) porta (arqueada), (2) dobradiças e trincos (partidos ou soltos), (3) vedação das portas e superfícies de vedação.

d. O forno NÃO deverá ser ajustado ou reparado por qualquer outra pessoa que não seja pessoal de serviço devidamente qualificado.

GUARDE ESTAS INSTRUÇÕES

Instruções para Ligação à Terra

Aviso

Este equipamento tem de estar ligado à terra.

O RC517*/RC519* requer um circuito dedicado de 230 V, 16 A / 50 Hz. Os fios principais de entrada do forno tem as seguintes cores:

• Terra — Verde e Amarelo
• Neutro — Azul
• Activo — Castanho

Se as cores dos fios principais de entrada do forno não correspondem às marcas ou cores na ficha do terminal, faça condizer os terminais da ficha de acordo com as marcações seguintes:

• E — Terra
• N — Neutro
• L — Activo

Desembalar o Equipamento

• Verifique se o equipamento está danificado com amolgadelas na porta ou dentro da cavidade do forno.
• Comunique quaisquer amolgadelas ou fracturas imediatamente à pessoa onde efectuou a compra. Não tente operar o forno se estiver danificado.
• Remova todos os materiais do interior do forno.
• Se o forno esteve armazenado numa área extremamente fria, aguarde umas horas antes de ligar à electricidade.

Colocação do Equipamento

• Não instale o equipamento próximo ou por cima de uma fonte de calor, tais como forno para pizzas ou fritadeira eléctrica. Isto poderá causar com que o forno de microondas não funcione devidamente ou poderá abreviar a duração das peças eléctricas.
• Permita que o ar circule em volta do forno. O ar circula em volta dos componentes eléctricos. É necessário deixar pelo menos 1½ polegada (3,81 cm) de espaço na parte de cima e dos lados do equipamento para proporcionar devida ventilação. Se a circulação de ar for restrita, o forno poderá não funcionar devidamente, limitando a duração das peças eléctricas.
• Permita um mínimo de 2^9/16 polegadas (6,5 cm) entre a libertação do ar na parte de trás do forno e a parede traseira.
• Não bloqueie ou obstrua o filtro do forno. Permita acesso para limpeza.

Interferência de Rádio

O funcionamento de microondas pode causar interferência com o rádio, televisão ou equipamento semelhante. Reduza ou elimine a interferência ao fazer o seguinte:

• Limpe a porta e as superfícies de vedação de acordo com as instruções no segmento de Cuidados e Limpeza.
• Coloque o rádio, televisão, etc., o mais longe possível do forno.
• Utilize uma antena de rádio, televisão, etc., devidamente instalada, a fim de obter um sinal de recepção mais forte.

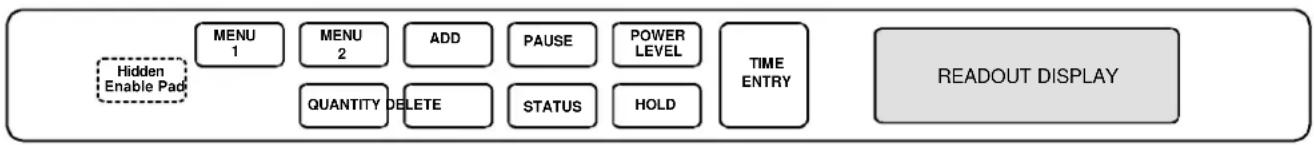

Painel de Controlo

Teclas

MENU 1 ou MENU 2

Utilize para programas de cozedura independente.

ADD

Utilize para fazer uma mudança nas teclas numeradas pré-programadas.

PAUSE

Utilize para interromper a operação do microondas quando está a meio da fase de cozedura. Manuseie os alimentos durante a pausa. Não se pode utilizar durante a cozedura de Entrada de Tempo Variável (Variable Time Entry).

POWER LEVEL

Utilize para seleccionar o nível de potência. Se não for seleccionado nenhum nível de potência, o forno opera a 100% da potência.

QUANTITY

Utilize para seleccionar uma quantidade maior que um.

DELETE

Utilize para cancelar teclas numeradas pré-programadas, fases de aquecimento actuais e níveis de potência.

STATUS

Utilize em programação opcional para mudar opções. Prima para passar através das fases de programação 1–4.

HOLD

Utilize para operar o forno sem a energia de microondas para o tempo programado.

TIME ENTRY

Utilize para omitir as teclas numeradas pré-programadas.

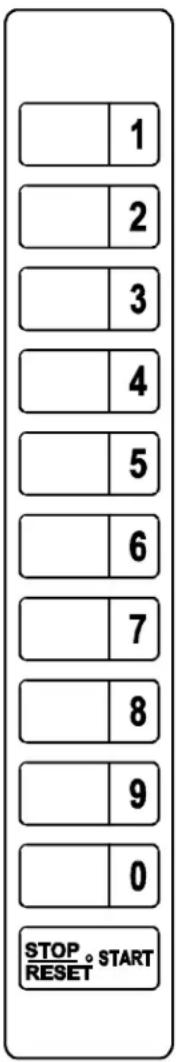

Teclas 1–0

Utilize para iniciar uma sequência de programas pré-estabelecidos. Prima teclas (prima directamente no número) para Entrada de Tempo Variáveis cozedura de potência reduzida.

START

Utilize para iniciar o programa Entrada de Tempo Variável ou reiniciar o ciclo de cozedura interrompido.

STOP/RESET

Utilize para sair do modo de programação e parar de cozer durante o ciclo de cozedura.

Ecrã de Leitura de Memória

“EOC” (Fim do ciclo)

Illumina-se no final do ciclo de cozedura.

"PAUS" Indicador (Pausa)

Ilumina-se durante a pausa de cozedura.

"P"

Indica quando se dá entrada do modo de programação no ponto de entrada de programação. Ilumina-se na fase de inspeccionar com uma pausa activada.

"POWER"

Ilumina-se quando a energia de microondas é gerada.

"COOK LEVEL"

Ilumina-se quando está na fase de inspeccionar com potência reduzida ou de retenção. Indica o dígito de nível de potência ou “H” para retenção.

"MENU 1" ou "MENU 2"

Ilumina o menu activo.

"ITEM"

Cintila quando as teclas aceitam entradas. Ilumina-se quando o número é premido para seleccionar o item.

"LMT" (Limite)

Cintila quando se excede ou o tempo limite do utilizador ou o máximo tempo limite.

"QTY" (Quantidade)

Após premir na tecla QUANTITY, o indicador cintila até que se dê a entrada da quantidade desejada ou até que expirem os 15 segundos de limite de tempo. É visível durante o ciclo de cozedura quando é seleccionada uma quantidade superior a um.

"STG" (Fase)

Ilumina-se quando existem fases múltiplas de cozedura para o item seleccionado.

Teclas Pré-programadas

O forno contém dois menus com 10 teclas numeradas pré-estabelecidas cada. Os períodos de tempo de aquecimento e níveis de potência podem ser regulados para se adaptarem aos requisitos do menu.

As teclas numeradas vem pré-programadas de fábrica para operar com a potência total para os períodos de tempo que se seguem. As teclas dos MENUS 1 e 2 vêm programadas de fábrica de uma maneira idêntica.

As instruções estão escritas para os fornos programados de fábrica. Fornos que forem reprogramados poderão reagir de uma maneira diferente do que a descrita abaixo.

Níveis de Cozedura e Retenção

Prepare o forno para cozedura usando entre 10 e 100 por cento da potência de cozedura. Se os alimentos requerem tempo entre as fases de cozedura sem a energia de microondas, utilize a tecla HOLD. Quando a tecla HOLD é utilizada, o forno opera para a fase de cozedura sem produzir energia de microondas.

Interrupção do Funcionamento

- Abra a porta do forno para interromper o funcionamento. O ventilador continua a operar. Feche a porta e prima na tecla STARTpara prosseguir a cozedura e a contagem decrescente do tempo.

Se a tecla pré-programada é pressionada imediatamente após a porta ter sido aberta e fechada, ocorrerá um pequeno atraso antes do forno iniciar o funcionamento e a contagem decrescente do tempo.

- Prima na tecla RESET para interromper o funcionamento. O ecrã continua a indicar o tempo de contagem decrescente. Prima na tecla START para prosseguir a cozedura e a contagem decrescente do tempo.

Continuação após Pausa

Se o forno está programado para pausar a meio termo do ciclo de cozedura, o forno sinaliza 3 vezes e indica "PAUS". Quando o forno pausa, abra a porta, manuseie os alimentos, feche a porta, e prima na tecla START para prosseguir a cozedura.

- Se o ventilador do forno está a funcionar durante a pausa, prima na tecla START para continuar a cozedura, sem abrir a porta do forno ou manusear os alimentos.

- Se o ventilador do forno não está a funcionar durante a pausa, abra a porta do forno e prima na tecla START para prosseguir a cozedura.

Cancelar Erros

- Se o forno não está a funcionar, prima na tecla RESET para limpar o ecrã.

- Se o forno estiver a funcionar, prima na tecla RESET uma vez para fazer parar o forno, e depois uma vez mais para limpar o ecrã.

Funcionamento de Teclas Pré-programadas

1. Abra a porta do forno e coloque os alimentos dentro do forno. O ecrã indica "door".

- O ventilador e a luz funcionam.

1. Feche a porta do forno. O ecrã indica "MENU", e "ITEM" cintila.

- Se o ecrã do forno não indica “ITEM”, as teclas não aceitam entradas. Abra e feche a porta do forno ou prima na tecla STOP/RESET para activar as teclas.

1. Prima na tecla do menu desejado se for diferente do que indica o ecrã.

2. Prima na tecla QUANTITY para aumentar a quantidade se for superior a 1.

- Os períodos de tempo de cozedura são calculados automaticamente.

- O ecrã indica o item seleccionado e a contagem decrescente do tempo de aquecimento.

- O ecrã indica "POWER" quando está presente a energia de microondas.

1. O forno pára e produz um sinal sonoro quando termina a sequência da regulação de tempo.

- O ecrã indica "EOC".

1. Abra a porta do forno.

Resumo do Funcionamento das Teclas Pré-programadas

1. Abra a porta do forno e coloque os alimentos dentro do forno.
2. Feche a porta do forno.
3. Prima na tecla QUANTITY se a quantidade desejada for superior a um.
4. Entre o número do item desejado.
5. No fim do ciclo, abra a porta do forno.

Entrada de Tempo Variável

1. Abra a porta do forno e coloque os alimentos dentro do forno. O ecrã indica “door”. O ventilador e a luz funcionam.
2. Feche a porta do forno. O ecrã indica "MENU" e "ITEM" cintila.

- Se o ecrã do forno não indica “ITEM”, as teclas não aceitam entradas. Abra e feche a porta do forno ou prima na tecla STOP/RESET para activar as teclas.

1. Prima na tecla TIME ENTRY. O ecrã indica "0000".
2. Prima nas teclas numeradas para entrar o tempo de cozedura desejado.
3. Prima na tecla POWER LEVEL se for requerido um nível de potência diferente de 100%. O ecrã indica "COOK LEVEL" e o nível de potência actual se for diferente de 100%.
4. Prima na tecla numerada para entrar o nível de potência desejado. Por exemplo, premindo na tecla 2 obterá 20% da potência.
5. Prima na tecla START e o forno funcionará. O ecrã indica “POWER” quando a energia de microondas está presente. Se o nível de potência programado for diferente de 100%, o ecrã indicará “COOK LEVEL” e nível de potência. O ecrã indica a contagem decrescente do tempo de cozedura.
6. O forno pára e assinala quando termina a sequência de regulação de tempo. O ecrã indica "EOC".
7. Abra a porta do forno e remova os alimentos.

Resumo de Entrada de Tempo Variável

1. Abra a porta do forno e coloque os alimentos dentro do forno.
2. Feche a porta do forno.
3. Prima na tecla TIME ENTRY.
4. Entre o tempo de cozedura desejado. Se desejar 100% de potência, siga para a etapa 7.
5. Prima na tecla POWER LEVEL.
6. Entre o nível de potência desejado.
7. Prima na tecla START.
8. No fim do ciclo, abra a porta do forno.

1. Abra a porta do forno. O ecrã indica "door".
2. Se a porta for fechada ou a tecla RESET for premida antes de terminar a sequência de programação, o forno sairá do modo de programação.
3. Prima na tecla 1 durante cinco segundos. Depois de cinco segundos, o sinal soa. O ecrã indica "P" e o menu activo.
4. Prima na tecla ADD.
5. Prima na tecla do menu desejado. O ecrã indica o menu activo.
6. Prima na tecla numerada desejada. O ecrã indica a tecla numerada seleccionada, "ITEM", tempo de aquecimento, "COOK LEVEL" e nível de potência (se for diferente de 100%) para a fase um.
7. Se existirem fases múltiplas, o ecrã indica "STG" e número de fases programadas.
8. Prima nas teclas numeradas para entrar o tempo de cozedura desejado.
9. Prima na tecla POWER LEVEL se o nível de potência exigir mudança. O ecrã indica “COOK LEVEL” e o actual nível de potência (se for diferente de 100%).
10. Prima na tecla numerada para entrar o desejado nível de potência. O ecrã indica o novo nível de potência (se for diferente de 100%). Por exemplo, a tecla 2 tem a potência de 20%.
11. Prima na tecla START para entrar o novo tempo de aquecimento e nível de potência na memória do forno. O ecrã indica "P".
12. Prima na tecla RESET ou feche a porta do forno para sair do modo de programação.

1. Abra a porta do forno.
2. Prima na tecla 1 durante cinco segundos.
3. Prima na tecla ADD.
4. Prima na tecla do menu desejado.
5. Prima na tecla de número desejado.

6. Entre o tempo de cozedura desejado.

7. Prima na tecla POWER LEVEL se o nível de potência desejado for diferente de 100 por cento. Entre o nível de potência desejado.

8. Prima na tecla START.

9. Prima na tecla RESET ou feche a porta do forno.

Programação de Fases Múltiplas

1. Abra a porta do forno. O ecrã indica "door".
2. Se a porta for fechada ou a tecla RESET for premida antes de terminar a sequência de programação, o forno sairá do modo de programação.
3. Prima na tecla 1 durante cinco segundos. Depois de cinco segundos, o sinal soa. O ecrã indica "P" e o menu activo.
4. Prima na tecla ADD.
5. Prima na tecla do menu desejado. O ecrã indica o menu activo.
6. Prima na tecla numerada desejada. O ecrã indica a tecla numerada seleccionada, "ITEM", tempo de aquecimento, "COOK LEVEL" e nível de potência (se for diferente de 100%) para a fase um.
7. Se existirem fases múltiplas, o ecrã indica "STG" e o número de fases programadas.
8. Prima as teclas numeradas para entrar o tempo de cozedura desejado.
9. Prima na tecla POWER LEVEL se o nível de potência exigir mudança. O ecrã indica “COOK LEVEL” e o actual nível de potência (se for diferente de 100%).
10. Prima na tecla numerada para entrar o nível de potência desejado. O ecrã indica o novo nível de potência se for diferente de 100%. Por exemplo, a tecla 2 tem a potência de 20%.
11. Prima na tecla STATUSpara avançar para a fase seguinte. O ecrã indica “P(1–4)” durante um segundo, seguido do tempo e do nível de potência (se for diferente de 100%) para a fase seleccionada.
12. "P" representa o programa e é seguido pela fase actual.
13. Repita as etapas 6–9 para fases adicionais.
14. Prima na tecla START para entrar o novo tempo de aquecimento e o nível de potência na memória do forno. O ecrã indica "P".
15. Prima na tecla RESET ou feche a porta do forno para sair do modo de programação.

Resumo de Programação de Fases Múltiplas

1. Abra a porta do forno.
2. Prima na tecla 1 durante cinco segundos.
3. Prima na tecla ADD.
4. Prima na tecla do menu desejado.
5. Prima na tecla de número desejado.
6. Entre o tempo de cozedura desejado e nível de potência se desejar que este seja diferente de 100 por cento.
7. Prima na tecla STATUS
8. Entre o tempo de cozedura desejado e nível de potência.
9. Repita as etapas 6–9 para fases adicionais.
10. Prima na tecla START.
11. Prima na tecla RESET ou feche a porta do forno.

Programação de Pausa durante Fase(s)

Interrompa a cozedura durante cada ou qualquer fase para manusear os alimentos. A interrupção ocorre a meio da fase.

1. Abra a porta do forno. O ecrã indica "door".

- Se a porta for fechada ou a tecla RESET for premida antes de terminar a sequência de programação, o forno sairá do modo de programação.

1. Prima na tecla 1 durante cinco segundos. Depois de cinco segundos, o sinal soa. O ecrã indica "P" e menu activo.

2. Prima na tecla ADD.

3. Prima na tecla do menu desejado. O ecrã indica o menu activo.

4. Prima na tecla numerada desejada. O ecrã indica a tecla numerada seleccionada, "ITEM", tempo de aquecimento, "COOK LEVEL" e nível de potência (se for diferente de 100%) para a fase um.

- Se existirem fases múltiplas, o ecrã indicará "STG" e número de fases programadas.

1. Prima as teclas numeradas para entrar o tempo de cozedura desejado.

2. Prima na tecla POWER LEVEL se o nível de potência exigir mudança. O ecrã indica "COOK LEVEL" e o actual nível de potência se for diferente de potência de 100 por cento.

3. Prima na tecla numerada para entrar o nível de potência desejado. O ecrã indica novo nível de potência (se for diferente de 100%). Por exemplo, a tecla 2 tem a potência de 20%.

4. Prima na tecla PAUSE.

- Prima na tecla STATUS e repita as etapas 5–9 para fases adicionais.

1. Prima na tecla START para entrar o novo tempo de aquecimento e nível de potência na memória do forno. O ecrã indica "P".

2. Prima na tecla RESET ou feche a porta do forno para sair do modo de programação.

Resumo da Programação de Pausa durante Fase(s)

1. Abra a porta do forno.

2. Prima tecla 1 durante cinco segundos.

3. Prima na tecla ADD.

4. Prima na tecla de menu desejado.

5. Prima na tecla de número desejado.

6. Entre o tempo de cozedura desejado e nível de potência.

7. Prima na tecla PAUSE.

8. Prima na tecla START.

9. Prima na tecla RESET ou feche a porta do forno.

Programação de Retenção durante Fase(s)

Retenha os alimentos sem a potência de microondas durante uma ou mais fases.

1. Abra a porta do forno. O ecrã indica "door".

- Se a porta for fechada ou a tecla RESET for premida antes de terminar a sequência de programação, o forno sairá do modo de programação.

1. Prima na tecla 1 durante cinco segundos. Depois de cinco segundos, o sinal soa. O ecrã indica “P” e o menu activo.

2. Prima na tecla ADD.

3. Prima na tecla do menu desejado. O ecrã indica o menu activo.

4. Prima na tecla numerada desejada. O ecrã indica a tecla numerada seleccionada, "ITEM", tempo de aquecimento, "COOK LEVEL" e nível de potência (se for diferente de 100%) para a fase um.

- Se existirem fases múltiplas, o ecrã indicará "STG" e número de fases programadas.

1. Prima nas teclas numeradas para entrar o tempo de retenção desejado.

2. Prima na tecla POWER LEVEL.

3. Prima na tecla HOLD.

- Prima na tecla STATUS e repita as etapas 6–9 do segmento de Programação de Fases Múltiplas (Programming Multiple Stages) para fases adicionais.

1. Prima na tecla START para entrar novo tempo e nível de potência na memória do forno. O ecrã indica "P".

2. Prima na tecla RESET ou feche a porta do forno para sair do modo de programação.

Resumo de Programação de Retenção durante Fase(s)

1. Abra a porta do forno.

2. Prima na tecla 1 durante cinco segundos.

3. Prima na tecla ADD.

4. Prima na tecla de menu desejado.

5. Prima na tecla de número desejado.

6. Entre o período de tempo de retenção.

7. Prima na tecla POWER LEVEL.

8. Prima na tecla HOLD.

9. Prima na tecla START.

10. Prima na tecla RESET ou feche a porta do forno.

Remoção de Fases de Cozedura

1. Abra a porta do forno. O ecrã indica "door".
2. Se a porta for fechada ou a tecla RESET for premida antes de terminar a sequência de programação, o forno sairá do modo de programação.
3. Prima na tecla 1 durante cinco segundos. Depois de cinco segundos, o sinal soa. O ecrã indica "P" e o menu activo.
4. Prima na tecla numerada da fase que deseja eliminar.
5. Prima na tecla DELETE duas vezes. Todas as fases de cozedura e níveis de potência para este item ficarão reguladas para zero. O ecrã indica "P".
6. Prima na tecla RESET ou feche a porta do forno para sair do modo de programação.

Resumo de Remoção de Fases de Cozedura

1. Abra a porta do forno.
2. Prima na tecla 1 durante cinco segundos.
3. Prima na tecla de menu desejada.
4. Prima na tecla numerada da fase que deseja eliminar.
5. Prima na tecla DELETE duas vezes.
6. Prima na tecla RESET e feche a porta do forno.

Modificação de Limites de Tempo do Utilizador

Um tempo definido pelo utilizador pode limitar cada grupo de programas associado com cada tecla de menu disponível. Por exemplo, se o limite de tempo do utilizador para o MENU 1 é de 30 minutos, o tempo total de cozedura de todas as fases disponíveis para uma só tecla numerada não poderá exceder 30 minutos.

1. Complete as etapas 1–3 de Alteração das Opções do Utilizador (Changing User Options).
2. Prima na tecla de menu que deseja mudar. O ecrã indica o menu activo e o actual limite de tempo do utilizador.
3. Prima nos números apropriados para entrar o limite de tempo desejado. O ecrã indica o novo limite de tempo do utilizador.
4. Prima na tecla do menu correspondente outra vez para gravar o limite de tempo do utilizador. Por exemplo, se alterar o limite de tempo de aquecimento para MENU 1, prima na tecla MENU 1.
5. Prima na tecla RESET ou feche a porta do forno para sair do modo de programação.

Resumo de Modificação de Limites de Tempo do Utilizador

1. Abra a porta do forno.
2. Prima na tecla 1 durante cinco segundos.
3. Prima na tecla activar oculta.
4. Prima na tecla de menu que deseja mudar.
5. Entre o limite de tempo de aquecimento desejado.
6. Prima na tecla de menu correspondente.
7. Prima na tecla RESET ou feche a porta do forno.

Alteração das Opções do Utilizador

1. Abra a porta do forno. O ecrã indica "door".

- Se a porta for fechada ou a tecla RESET for premida antes de terminar a sequência de programação, o forno sairá do modo de programação.

1. Prima na tecla 1 durante cinco segundos. Depois de cinco segundos, o sinal soa. O ecrã indica “P” e o menu activo.

2. Prima na tecla activar oculta. Localize a tecla activar oculta na parte esquerda e ligeiramente abaixo da tecla MENU 1. O ecrã indica "OP:1(1-3)".

- "OP" representa modo de programa opcional, o primeiro número representa o número de opção e o segundo número representa as funções presentemente seleccionadas para opção.

1. Prima na tecla START para avançar para outras opções. Veja o quadro para opções.

Opção Descrição Código
Sinal sonoro de fim de ciclo Desligado OP:10
	Tom continuo* OP:11
	5 tons contínuos OP:12
	5 tons, 5 ciclos OP:13
Soa quando a tecla é Desligado premida	OP:20
	Ligado* OP:21
Painel de controlo é Desligado* restaurado quando a porta é aberta	OP:30
	Ligado OP:31
Volume de sinal de fim de ciclo	Alto*	OP:40
	Médio	OP:41
Limite de tempo do utilizador	Desligado OP:50

Ligado* OP:51

1. Prima na tecla STATUS para mudar a opção. Prima na tecla START para gravar as mudanças.

2. Repita as etapas 4–5 para mudar as opções adicionais.

3. Prima na tecla activar oculta para regressar ao modo de programação. Prima na tecla RESET ou feche a porta do forno para sair do modo de programação.

Resumo de Alteração das Opções do Utilizador

1. Abra a porta do forno.
2. Prima na tecla 1 durante cinco segundos.
3. Prima na tecla activar oculta.
4. Prima na tecla START para rever as opções.
5. Prima na tecla STATUS para mudar a opção.
6. Repita as etapas 4–5 para mudar opções adicionais.
7. Prima na tecla activar oculta para regressar ao modo de programação.
8. Prima na tecla RESET ou feche a porta do forno.

Luz do Forno

Cuidado

Para evitar o perigo de choque eléctrico, desligue a ficha do cabo de alimentação ou abra o disjuntor do forno de microondas antes de substituir a lâmpada. Depois de substituir a lâmpada, conecte a energia novamente.

Ferramentas

• Luvas protectoras
  • Chave de parafusos Phillips

Cuidado

Utilize luvas para proteger as mãos caso a lâmpada se parta. Se a lâmpada estiver quente, aguarde que arrefeça.

Para substituir a lâmpada do forno:

1. Remova o parafuso na porta de acesso na parte de trás do forno e abra a cobertura.
2. Remova a lâmpada, rodando-a em sentido inverso ao dos ponteiros dum relógio, tendo cuidado para não queimar os dedos ou quebrar a lâmpada.
3. Substitua a lâmpada com uma lâmpada de 250 V, 40 W nominal.

1. Feche a porta de acesso e reponha o parafuso de acesso.

2. Ligue a ficha do forno na tomada.

Interior, Exterior e Porta

Limpe o forno de microondas com um detergente suave diluído em água morna utilizando uma esponja ou um pano macio. Esprema a esponja ou o pano para remover o excesso de água antes de secar o equipamento. Se desejar, ferva uma chávena de água no forno microondas para soltar a sujidade antes de limpar.

• Não utilize produtos de limpeza abrasivos ou que contenham amoníaco. Estes poderão danificar o acabamento.
• Nunca derrame água na base do forno microondas.
• Não utilize sistemas de limpeza tipo pressão de água.

Protector de Salpicos

O protector de salpicos evita que o tecto da cavidade do forno e a antena fiquem sujos. Limpe a sujidade do protector com um pano húmido ou limpe com um detergente suave e água. Remova o protector de salpicos para facilitar a limpeza.

1. Retire a ficha da tomada do forno antes de remover o protector de salpicos para evitar que a antena rode.
2. Coloque os dedos polegares na parte da frente do protector.
3. Carregue ligeiramente em direcção à parte posterior e cuidadosamente baixe a frente do protector afastando-o da antena.
4. Puxe o protector para a frente, fora das ranhuras traseiras, e para fora do forno.

5. Ao remover e ao repor o protector de salpicos, tenha cuidado para não dobrar a antena.

6. Lave o protector em água ensaboada, quente. Passe por água e seque devidamente.

- Não lave o protector de salpicos na máquina de lavar louça.

- Não utilize produtos de limpeza abrasivos.

1. Volte a colocar o protector de salpicos encaixando as patilhas nas ranhuras na parte superior da rectaguarda da cavidade do forno. Levante e carregue na parte da frente do protector até que este encaixe no seu lugar.

Filtro de Admissão de Ar

Limpe o filtro de admissão de ar semanalmente para obter um fluxo de ar apropriado. Lave o filtro em água quente e detergente suave. Não utilize o forno sem que o filtro se encontre no seu lugar. O filtro está localizado mesmo por baixo da porta do forno.

• Remova puxando os pinos do filtro.
• Coloque o filtro sobre a entrada de ar e faça entrar os pinos para reinstalar.

Se o forno não funcionar:

• Confirme se o forno está ligado ao respectivo circuito.
• Confirme se o forno está num circuito ligado à terra e polarizado. (Contacte o electricista para confirmar)
• Examine o fusível ou o disjuntor.

Se a luz do forno não funcionar:

• Confirme se a lâmpada está bem atarraxada.
• Confirme se a lâmpada não está defeituosa.

Se o forno funciona intermitentemente:

- Verifique se as áreas de entrada e saída do filtro estão obstruídas.

Se o forno não aceita entradas quando a tecla é premida:

- Abra e feche a porta do forno. Prima na tecla novamente.

Se o forno funciona, mas não aquece os alimentos:

- Coloque uma chávena de água fria no forno. Aqueça durante 1 minuto. Se a temperatura da água não subir, o forno está a funcionar incorrectamente.

Aviso

Para evitar o risco de choque eléctrico que poderá causar ferimentos graves ou morte, nunca remova a caixa de revestimento exterior. Apenas técnicos autorizados deverão remover a caixa de revestimento exterior.

Durante o funcionamento, o ecrã poderá mostrar os seguintes códigos de serviço:

S1

CS

PCE1

PCE5

PCE6

FL

FH

PL

-HOT

HI

LO

Contacte um técnico de serviço autorizado se o ecrã mostrar qualquer um destes códigos excepto "HOT", "HI", e "LO". Serviço deverá ser prestado antes de usar o forno.

- Se o ecrã mostrar "HOT", o tubo de magnetrão está sobreaquecido. O forno interromperá automaticamente a sequência de cozedura e liga o ventilador de arrefecimento até o tubo de magnetrão alcançar uma temperatura normal. Quando o tubo de magnetrão arrefece para uma temperatura normal, o forno retomará o funcionamento normal.

- Se o ecrã indica “HI” ou “LO”, a voltagem de entrada é muito alta ou muito baixa. Dado que os resultados de cozedura variam em relação ao método de cozedura normal, o forno não é utilizável durante esta condição. Quando a voltagem regressa ao escalão normal, é restaurado o funcionamento normal.

Quando contactar o fornecedor, preste informação sobre o produto incluindo modelo, números de fabrico e de série, e data de compra. O modelo, números de fabrico e de série estão localizados na placa de série do produto. O serviço prestado sob garantia deverá ser efectuado por um técnico autorizado. Amana também recomenda que contacte um técnico autorizado se necessitar de assistência depois da garantia expirar.

FORNO MICROONDAS COMERCIAL INTERNACIONAL GARANTIA LIMITADA DE UM ANO

GARANTIA LIMITADA DE TRÊS ANOS

A Amana Appliances garante este produto quando o comprador original utiliza o forno para serviços de preparação de alimentos comerciais.

PRIMEIRO ANO

Amana Appliances substituirá qualquer peça, f.o.b. Amana, Iowa, E.U.A., que se prove defeituosa devido à mão-de-obra ou aos materiais.

DO SEGUNDO AO TERCEIRO ANO

Amana Appliances substituirá qualquer peça eléctrica, f.o.b. Amana, Iowa, E.U.A., que se prove defeituosa devido à mão-de-obra ou aos materiais.

RESPONSABILIDADES DO PROPRIETÁRIO:

• Fornecer uma prova de compra;
• Dispensar ao produto a devida manutenção e cuidados, incluindo a limpeza de acordo com as instruções do manual do proprietário;
• Repor os itens que possam ser substituídos, nos casos em que existam instruções para tal no manual do proprietário;
• Permitir acesso ao produto para serviço de assistência;
• Efectuar o pagamento de custos superiores para o serviço de assistência técnica efectuado fora das horas normais de expediente:
• Efectuar o pagamento de chamadas de serviço de assistência relacionadas com a instalação do produto e formação do cliente.

ITENS QUE NÃO ESTÃO COBERTOS:

• Manutenção e limpeza normal do produto;
• Filtros de ar perdidos ou danificados;
  • Lâmpadas;
• Protectores de salpicos perdidos ou danificados;
• Danos verificados durante transporte;
• Prateleiras de cerâmica inutilizadas;
• Reconstrução ou renovação geral;

• Falhas causadas por:

• Serviço não autorizado;

• Gordura ou outra acumulação de material devido a manutenção ou limpeza inapropriadas;
• Dano acidental ou intencional;
• Conexão a uma fonte de alimentação eléctrica inadequada;
• Casos de força maior;
• Operar o forno vazio;
• Utilização de panelas, recipientes ou acessórios que danificam o produto.

LIMITAÇÕES DA GARANTIA:

• Tem início a partir da data de compra original;
• Aplica-se ao produto utilizado para preparação comercial NORMAL de alimentos;
• O serviço deverá ser efectuado por um técnico de serviço da Amana;

A GARANTIA FICARÁ INVÁLIDA SE:

• A chapa de identificação contendo o número de série estiver destruída;
• O produto for alterado pelo utilizador;
• O produto não estiver instalado ou for utilizado de acordo com as instruções do fabricante.

SOB NENHUMA HIPÓTESE A AMANA APPLIANCES ASSUMIRÁ RESPONSABILIDADES POR DANOS ACIDENTAIS OU CONSEQUENCIAIS\*

Para esclarecimento sobre o acima mencionado, contacte o fornecedor do equipamento ou:

"MENU 1" tai "MENU 2"
