Tipo de produto	Refrigerador com freezer inferior
Marca	Amana
Modelo	BX518VE
Alimentação elétrica	230 V, 50 Hz, 10 A, circuito separado com aterramento
Compartimentos	Compartimento de alimentos frescos e freezer
Sistema anti-gelo	Sim, automático
Controles	Separados para o refrigerador e o freezer, ajuste de 1 (quente) a 7 (frio)
Gavetas para legumes	Garden Fresh™ com controle de umidade (alto/baixo)
Prateleiras	Spillsaver™ (antiderramamento) e Easy Glide™ (deslizantes)
Iluminação	Lâmpada de 25 W máx. (compartimento de alimentos frescos e freezer)
Condensador	Serpentina a limpar a cada 3 meses
Manutenção e limpeza	Limpeza com bicarbonato de sódio (60 ml/l de água quente); não usar limpadores abrasivos
Segurança	Desligar antes da limpeza; instalação por técnico qualificado; desmontar as portas antes do descarte
Garantia	1 ano peças (f.o.b. Amana), 5 anos compressor
Manual	180 páginas, download gratuito em PDF

Perguntas frequentes - BX518VE AMANA

O que fazer se o refrigerador não funcionar?

Verifique se o controle do freezer está ligado, se o aparelho está conectado e se o fusível ou disjuntor não desarmou. Se as luzes estiverem acesas mas os ventiladores não girarem, aguarde 40 minutos (ciclo de degelo). Se o problema persistir, contate o serviço técnico.

Como inverter o sentido de abertura das portas?

Siga as instruções detalhadas no manual: desmonte as maçanetas e as dobradiças, inverta os batentes das portas, depois remonte as dobradiças do outro lado. Use ferramentas adequadas e proteja as superfícies com fita crepe.

Por que há gotículas de água no interior?

Isso é normal em alta umidade ou se as portas forem abertas com frequência. Embale bem os alimentos e seque os recipientes úmidos antes de colocá-los no refrigerador.

Como limpar o refrigerador?

Desligue o aparelho. Limpe as superfícies internas e externas com uma mistura de 60 ml de bicarbonato de sódio em 1 litro de água quente. Enxágue com água quente e seque com um pano macio. Não use limpadores abrasivos ou esponjas metálicas.

O que fazer em caso de odor persistente?

Retire todos os alimentos e limpe cuidadosamente todas as superfícies. Coloque briquetes de carvão vegetal sobre papel jornal nos compartimentos. Feche as portas por 24 a 48 horas, depois retire tudo e recolocque os alimentos em recipientes herméticos.

Como ajustar a temperatura?

Ajuste os controles para 4 inicialmente. Aguarde 24 horas. Ajuste de um nível por vez. A temperatura ideal é de -17°C a -16°C para o freezer (entre pacotes congelados) e de 3°C a 4°C para o refrigerador (em um copo d'água).

O refrigerador faz barulho, é normal?

Sim, os seguintes ruídos são normais: gorgolejo do fluido refrigerante, clique do controle, zumbido dos ventiladores, estalo do degelo. Consulte a lista completa na seção 'Ruídos normais de funcionamento' do manual.

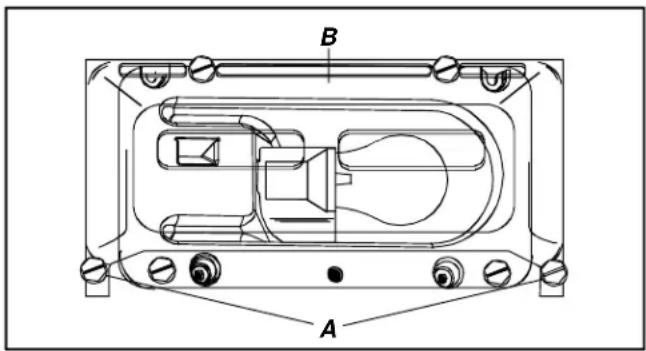

Como substituir a lâmpada?

Desligue o refrigerador. Remova as porcas de 1/4' sextavadas para tirar a tampa da lâmpada. Substitua por uma lâmpada de 25 watts no máximo. Recoloque a tampa e religue o aparelho.

Por que a temperatura dos alimentos está muito baixa?

Limpe o condensador de serpentina (atrás da grade inferior). Ajuste o controle do refrigerador ou do freezer para um número mais baixo (mais quente). Aguarde várias horas para que a temperatura estabilize.

Como economizar energia?

Coloque o refrigerador longe de fontes de calor, mantenha uma temperatura ambiente normal (13-43°C), mantenha as vedações limpas e flexíveis, não ajuste muito frio, encha o freezer e limpe o condensador a cada 3 meses.

MANUAL DE UTILIZADOR BX518VE AMANA

Manual de Instruções do Frigorífico Combinado

Índice

Identificação do modelo 134

Instruções de instalação 134

Lista de verificação da instalação 138

Controlos 139

Controlos do frigorífico e do congelador 139

Regular os controlos.... 139

Prateleira despensa (em alguns modelos) ..... 140

Caixa despensa com tampa (em alguns modelos) 140

Caixa para lacticínios (em alguns modelos) ..... 140

Caixas da porta 141

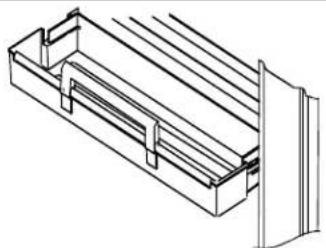

Compartimento para pacotes altos (em alguns modelos) 141

Prateleiras da porta 141

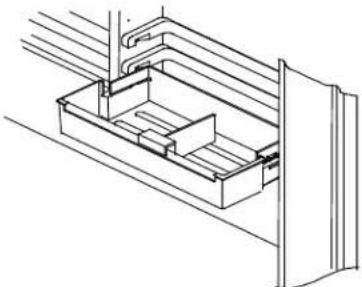

Separador ajustável (em alguns modelos) ..... 141

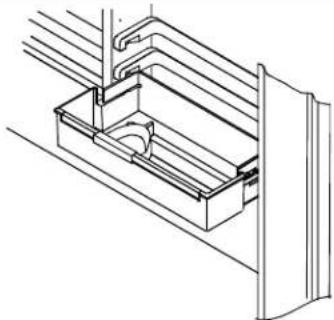

Suporte para garrafas (em alguns modelos) ..... 141

Tabuleiro para cuvetes de gelo (em alguns modelos) 141

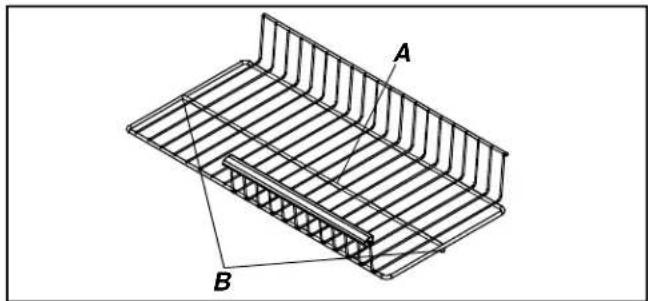

Prateleira extensível (em alguns modelos) ..... 142

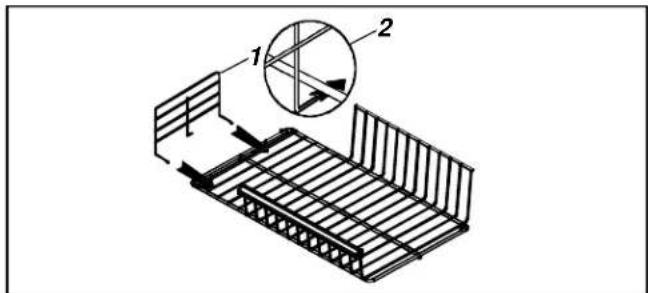

Separador vertical de prateleiras (em alguns modelos) 142

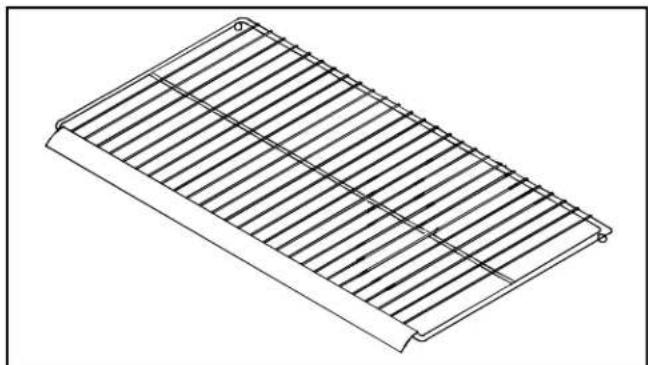

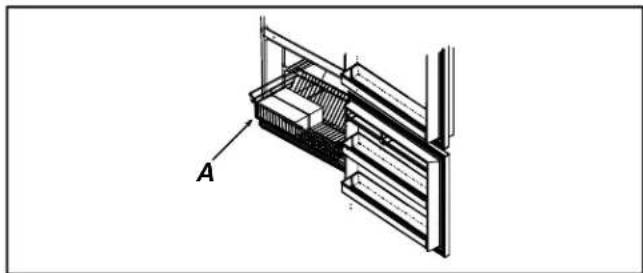

Prateleira de rede fixa (em alguns modelos) ..... 142

Cesto de arame 142

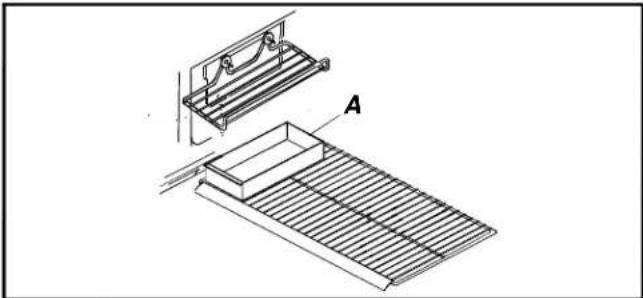

Cuvete de gelo (apenas em alguns modelos) ..... 142

Eliminação de odores 143

Autocolantes 143

Vedações das portas 143

Bobinas do condensador 143

Prateleiras de vidro 143

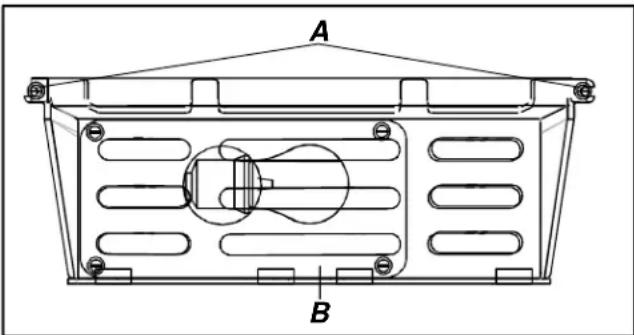

Substituição das lâmpadas 143

Sugestões relativas a férias 144

Como poupar energia 144

Ruídos normais de funcionamento 145

Antes de chamar a assistência .... 146

Garantia 148

Nota:

Por vezes, a tradução pode alterar o sentido. Sempre que tal se verifique, o sentido mais exacto é o da versão inglesa deste documento.

Este símbolo refere-se a medidas de segurança.

Ligar o frigorífico a uma tomada com ligação à terra com circuito separado de 230 volts, 50 Hz., 10A.

Identificação do modelo

As informações do produto encontram-se na placa de identificação. Anote as seguintes informações:

Data de aquisição: ____

Nome e endereço do agente: ____

Guarde uma cópia do recibo de compra para consulta futura.

PERIGO

Como deitar fora o frigorífico de modo correcto

IMPORTANTE: Os casos de crianças presas e sufocadas não são um problema do passado. Os frigoríficos deitados fora ou abandonados — ainda que por “apenas alguns dias” — continuam a constituir perigo. Se vai deitar fora o seu frigorífico, siga por favor as instruções seguintes, para evitar acidentes.

ANTES DE DEITAR FORA O SEU VELHO FIGORÍFICO OU CONGELADOR:

• Retire as portas.
• Não retire as prateleiras, para que as crianças não possam entrar facilmente no frigorífico.

Instruções de instalação

Introdução

O frigorífico deve ser ligado por um técnico qualificado, de acordo com as seguintes instruções de instalação. Meça a abertura da porta e a profundidade e largura do frigorífico. Retire os puxadores ou as portas, se necessário. O técnico deverá respeitar as normas de ligação das companhias de água e de electricidade.

O cabo de alimentação só deve ser reparado ou substituído por um técnico qualificado.

Uma instalação correcta é a melhor garantia de que este frigorífico irá funcionar do modo mais eficiente. A Amana Appliances não pode ser responsabilizada por uma instalação incorrecta.

Requisitos de instalação

1. Ligue a uma tomada com ligação à terra com circuito independente de 230 volts, 50hz., 10A.
2. Proteja soalhos frágeis com cartão ou tapetes.
3. Instale num chão apto a suportar até 429 kg.
4. Deixe 25 mm de espaço na parte de cima do frigorífico e 5 mm de espaço de ambos os lados.

NOTA: Não instale o frigorífico perto de um forno, radiador ou outra fonte de calor. Não o instale num local onde a temperatura possa atingir valores inferiores a 13°C.

1. Retirar a base de madeira.

CUIDADO

• Para evitar danos pessoais ou em objectos, a base de madeira deve ser retirada por duas pessoas.

• Para evitar avarias mecânicas, não deixe o frigorífico de lado por mais tempo do que o necessário para retirar os parafusos.

• Prenda as portas com fita adesiva, nos cantos superiores esquerdo e direito, para impedir que se abram inadvertamente.

• Coloque o carro para aparelhos sob o lado do frigorífico oposto à articulação das portas.
• Envolva o frigorífico num cobertor ou tecido almofadado. Passe a cinta à volta do frigorífico. Coloque sob a cinta as placas de transporte em espuma que se encontram na embalagem de transporte. Aperte bem a cinta, mas não demasiado.
• Baixe o carro até ao chão com as pegas na parte de baixo.
• Retire os dois parafusos superiores do calço.
• Reponha o frigorífico e o carro na posição vertical. Retire a cinta.
• Coloque o carro sob o outro lado do frigorífico.
• Repita os passos 3–5.
• Retire a base de madeira.
• Reponha o frigorífico e o carro na posição vertical, coloque o frigorífico na posição definitiva e retire o carro.

2. Retire e inverta as portas, se necessário.

Algumas instalações podem requerer a inversão das portas para que possam ser totalmente abertas para trás. Para inverter o lado de articulação das portas, proceda do seguinte modo:

Ferramentas necessárias

Chaves de porcas e de fendas, conforme aplicável Chave Philips

Chave de fendas

Fita de protecção

IMPORTANTE: Para retirar a guarnição, use uma chave de fendas ou lâmina afiada (a lâmina deve ser revestida com fita de protecção para evitar danos na pintura do frigorífico). No caso de guarnições com parafuso de ranhura ou porca, use a chave apropriada para não danificar as guarnições.

1. Retire o puxador da porta do frigorífico

- Retire o parafuso do puxador (C) da peça de fixação superior (A). Levante a borda da peça de fixação do puxador (A) utilizando uma chave de fendas com a ponta revestida com fita de protecção. Retire o puxador (B) da porta, depois de retirar os parafusos de montagem (C) que existem nas duas pontas do puxador.

- Retire 1 guarnição da parte superior do lado da articulação da porta e 2 da parte frontal do lado da articulação da porta (D). Monte essas 3 guarnições nos furos existentes no outro lado da porta, utilizando os parafusos de montagem (C).

1. Retire o puxador da porta do congelador

2. Abra a porta do congelador até aos 90°. Localize as duas ranhuras existentes na parte de trás do puxador do congelador (A). Introduza a ponta da chave de fendas (revestida com fita de protecção). Levante a borda de trás da capa do puxador (B) e retire-a do puxador.

3. Retire o puxador (A) da porta, removendo os dois parafusos de montagem (C).
4. Retire 2 guarnições (D) do outro lado da porta do congelador e monte-as nos furos vazios.

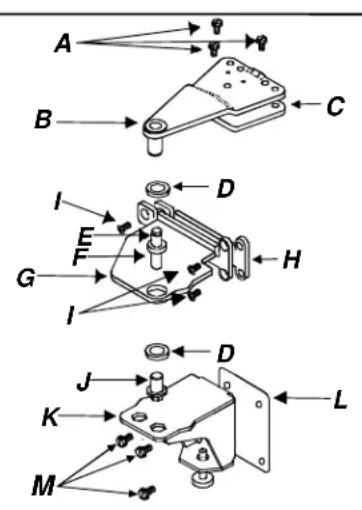

1. Retire a capa da dobradiça superior. A capa é só de encaixar. Retire os parafusos de 516 " (A) para soltar a dobradiça superior (B) e o veio da dobradiça (C), utilizando uma chave de porcas hexagonal. Retire e guarde todos os veios (C e D).
2. Retire a porta do frigorífico elevando-a pelo sítio do veio da dobradiça central (F) e da porca hexagonal (E). Verifique se todas as guarnições (D) ficaram montadas no veio da dobradiça.
3. Retire o veio da dobradiça central (F) utilizando a chave de porcas hexagonal. Poderá ter de exercer alguma força pois o veio está bastante apertado. Retire e guarde todas as guarnições (D).
4. Retire a porta do congelador, elevando-a no sítio da dobradiça inferior (K).
5. Retire o apoio da dobradiça central (G) e a guarnição (H), utilizando a chave Philips.
6. Retire a grelha inferior e a capa da dobradiça inferior. Ambas são de encaixar.
7. Retire o veio da dobradiça inferior (J), a dobradiça inferior (K) e as guarnições da dobradiça (L), utilizando a porca hexagonal. Retire e guarde as guarnições (D).

1. Inverta os batentes das portas.

2. Localize o batente da porta (B) na borda inferior da porta do frigorífico (A). Desaparafuse os dois parafusos Philips para retirar o batente da porta. Retire os dois parafusos Philips do outro lado da porta. Monte o batente da porta no outro lado. Volte a colocar os outros parafusos nos furos de montagem vazios.

3. Repita estas instruções para inverter o batente da porta do congelador.

1. Inverta as portas, procedendo do seguinte modo:

- Retire as guarnições e os parafusos do outro lado do compartimento do frigorífico. Introduza-os nos furos deixados pela remoção da dobradiça.

1. Monte as dobradiças inferior, central e superior com as capas, no outro lado do compartimento.

- Volte a colocar a dobradiça inferior no outro lado do compartimento. Verifique se os veios das dobradiças estão na posição correcta antes de as aparafusar. Depois de introduzir o veio da dobradiça no furo exterior, volte a colocar as capas redondas. Certas dobradiças inferiores podem ter guarnições nos furos. Nesse caso, retire a guarnição do furo exterior, introduza o veio no furo e volte a colocar a guarnição no furo vazio.

• Volte a colocar a dobradiça superior e as capas, deixando espaço livre suficiente para fazer deslizar o lado das dobradiças da porta do frigorífico até à posição definitiva. Empurre para baixo a dobradiça superior para que a porta fique bem fixa.
• Deixe um espaço livre de ^11/_16 " (18 mm) entre a porta e o compartimento.
• O lado do puxador da porta deve ficar cerca de 18 " (3 mm) mais alto do que o lado da dobradiça. Quando carregada, a porta fica nivelada.

1. Monte o puxador do frigorífico no outro lado da porta, utilizando os parafusos de montagem que retirou no passo anterior.

- Encaixe a aba do puxador no sítio exacto e volte a colocar o parafuso.

1. Monte o puxador do congelador no outro lado da porta, utilizando os parafusos de montagem que retirou no passo anterior.

2. Coloque a borda da frente da cobertura do puxador inclinada para baixo e em direcção à aba posterior do puxador do congelador. Verifique se a aba inferior da cobertura do compartimento congelador desliza sob a aba posterior do puxador. Encaixe a borda posterior da cobertura do puxador.

3. Verifique se o frigorífico está bem nivelado, seguindo as instruções a partir do passo 5.
4. Volte a colocar a grelha inferior e a capa da dobradiça inferior.

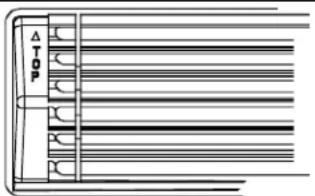

Importante: Procure a seta marcada no lado de dentro da grelha para se certificar de que a monta correctamente.

- Comece por encaixar a parte de cima. Empurre para baixo a parte inferior da grelha até encaixar na posição correcta.

3. Coloque o frigorífico na posição definitiva.

CUIDADO

Para evitar danos, proteja soalhos com cartão, tapetes ou outro material de protecção.

4. Ligue o cabo de alimentação.

- O cabo de alimentação só deve ser reparado por um técnico qualificado. Para qualquer reparação no equipamento são necessárias ferramentas especiais. Para qualquer reparação ou regulação, contacte o revendedor autorizado mais próximo.

a. Rode o parafuso de regulação (A) do rodízio para a direita elevar o aparelho ou para a esquerda baixar o aparelho. b. Regule o pé estabilizador (B) para que o frigorífico fique bem assente no chão.

CUIDADO

Para evitar lesões físicas ou danos materiais, causados por oscilação do frigorífico, o pé estabilizador deve ficar a exercer pressão sobre o chão.

Esta lista de verificação destina-se a ser utilizada apenas como registo pessoal do cliente.

Cliente Técnico

Portas

O lado do puxador da porta deve ficar cerca de 3 mm mais alto do que o lado da dobradiça. (Quando carregada, a porta baixa.)

As portas aderem totalmente ao corpo do frigorífico.

Nivelamento

O frigorífico está inclinado 6 mm para trás.

O pé estabilizador está a exercer pressão sobre o chão.

Documentação do produto

Leitura do manual de instruções que inclui as seguintes informações:

• controlos do frigorífico e do congelador
• gaveta de vegetais com humidade controlada
• gaveta com temperatura controlada
- ruídos normais de funcionamento

Notas

Assinatura do cliente

Assinatura do instalador

Nome/telefone da empresa instaladora

Data

Controlos

Este frigorífico foi concebido para funcionamento doméstico a temperaturas entre 13° e 43°C.

Controlos do frigorífico e do congelador

O controlo do frigorífico está localizado na parte de cima da parede do fundo do frigorífico.

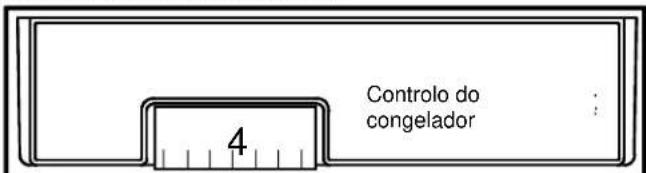

O controlo do congelador está localizado à frente, na parede superior do congelador.

Regular os controlos

Se o controlo do congelador estiver na posição ■nem o frigorífico nem o congelador refrigeram. No início, coloque ambos os controlos na posição 4. Aguarde 24 horas para que as secções de frigorífico e congelador atinjam as temperaturas pretendidas. Passadas 24 horas, regule os controlos, número a número, conforme desejar. 1 corresponde à posição menos fria e 7 à mais fria.

Regule os controles com precisão, utilizando um termómetro doméstico com indicação das temperaturas entre -21° e 10°C.

Enfie o termómetro entre as embalagens congeladas, no congelador. Aguarde 5–8 horas. Se a temperatura não for -17°C ou -16°C, regule o controlo do congelador, número a número. Verifique de novo passadas 5–8 horas.

Coloque o termómetro num copo com água a meio do frigorífico. Aguarde 5–8 horas. Se a temperatura do frigorífico não for 3° ou 4°C, regule o controlo, número a número. Verifique de novo passadas 5-8 horas.

As prateleiras são ajustáveis em altura, para satisfazer todas as necessidades. Alguns modelos possuem prateleiras Spillsaver™ e prateleiras Easy Glide™. As prateleiras Spillsaver™ retêm pequenas quantidades de líquidos derramados para uma limpeza mais fácil.

CUIDADO

Para evitar danos materiais, certifique-se de que a prateleira está bem colocada, antes de colocar quaisquer artigos sobre ela.

CUIDADO

Para evitar danos pessoais ou materiais, manuseie as prateleiras de vidro temperado com cuidado. Estas podem partir-se subitamente se estiverem rachadas, riscadas ou se forem sujeitas a alterações súbitas de temperatura.

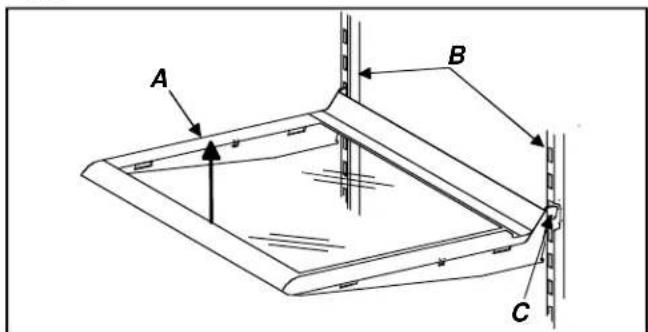

• Para retirar as prateleiras (A), levante-as pela parte frontal, solte os ganchos (C) da guia metálica (B) e, em seguida, puxe-as para fora.
• Para as repor, insira os ganchos (C) na guia metálica (B) e baixe a parte frontal.

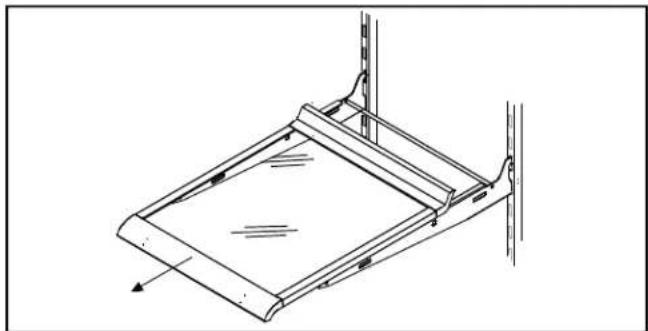

As prateleiras Easy Glide™ são extensíveis para facilitar o acesso aos artigos que se encontram mais atrás.

As gavetas Garden Fresh™ conservam os produtos durante mais tempo. Embale bem os produtos sem os lavar antes de os colocar nas gavetas. O excesso de humidade pode causar a degradação prematura dos produtos. Não forre as gavetas com toalhetes de papel, pois retêm a humidade.

O controlo (D) das gavetas Garden Fresh™ encontra-se por baixo da moldura da prateleira frontal e regula a humidade das gavetas. Coloque-o na posição high (alta) para produtos com folhas, como alfaces, espinafres ou couves, ou na posição low (baixa) para produtos com pele, como tomates, milho ou couve-flor.

Para limpar ou recolocar as gavetas para vegetais, retire a prateleira e as gavetas, procedendo do seguinte modo:

1. Abra a gaveta do lado esquerdo.

- No caso de a porta articular à esquerda, abra a gaveta da direita.

CUIDADO

Para evitar danos pessoais ou em objectos, manuseie as prateleiras de vidro temperado com cuidado, pois podem quebrar-se se ficarem rachadas ou riscadas, ou se forem sujeitas a alterações súbitas de temperatura.

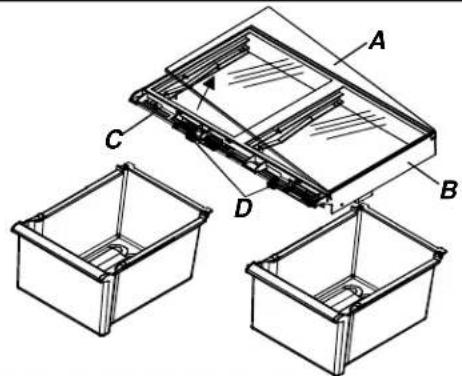

1. Retire a tampa de vidro da gaveta (A) empurrando-a ligeiramente para cima. Incline para cima um dos lados e retire a gaveta.
2. Retire a gaveta para vegetais esquerda, levantando a parte frontal da mesma, enquanto a segura por baixo e puxa para fora. No caso dos frigoríficos com porta articulada à esquerda, comece por retirar a gaveta direita.
3. Retire a outra gaveta para vegetais repetindo o procedimento do passo 3. Se a porta impedir os movimentos necessários à remoção da gaveta, retire-a juntamente com a moldura do vidro, procedendo conforme indicado no passo 5.
4. Retire a moldura (B) elevando-a pelo aro plástico frontal (C) e desencaixando-a das ranhuras existentes nas calhas do compartimento do frigorífico. Puxe-a para fora e retire-a do frigorífico.
5. Volte a colocar as gavetas e a prateleira de vidro, repetindo os passos 2-5 pela ordem inversa.

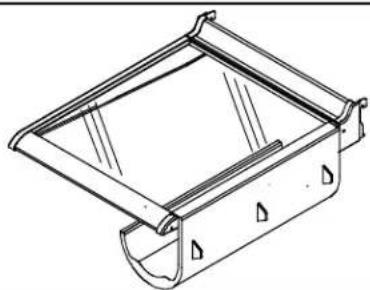

Prateleira despensa (em alguns modelos)

A prateleira despensa oferece espaço suficiente para uma garrafa maior, ovos, etc.

- Pendure-a no lado da prateleira.

Caixa despensa com tampa (em alguns modelos)

A caixa despensa possui uma tampa e um tabuleiro para ovos removível. Se retirar o tabuleiro, pode guardar uma caixa de ovos normal de cartão, gelo, etc.

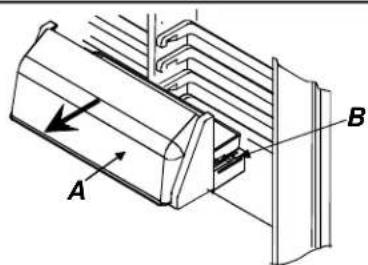

Caixa para lacticínios (em alguns modelos)

A caixa para lacticínios é o local ideal para guardar a manteiga, o queijo, etc.

• Para retirar a caixa para lacticínios, levante a tampa (A), empurrando para baixo as duas patilhas laterais (B), e puxe a caixa para fora.
• Para reinstalar a caixa, introduza-a até sentir as patilhas (B) encaixarem correctamente e, depois, baixe a tampa (A).

As caixas da porta podem ser ajustadas de acordo com as suas necessidades.

• Para retirar as caixas da porta, empurre para dentro as patilhas (A) de ambos os lados das prateleiras e puxe a caixa para fora.
• Para as recolocar, introduza-as até que as patilhas (A) encaixem correctamente.

Compartimento para pacotes altos (em alguns modelos)

Mantém os artigos altos bem seguros. Este compartimento coloca-se na parte da frente de qualquer caixa ou prateleira da porta.

Prateleiras da porta

• Retire as prateleiras da porta elevando os lados e puxando para fora.
• Volte a colocar as prateleiras colocando-as sobre as guias (A) e fazendo-as deslizar para baixo.

Separador ajustável (em alguns modelos)

O separador ajustável mantém os artigos no lugar e ajusta-se para corresponder às necessidades de arrumação. O separador cabe em qualquer caixa ou prateleira da porta.

Suporte para garrafas (em alguns modelos)

O suporte para garrafas mantém as garrafas no lugar e ajusta-se para corresponder às necessidades de arrumação. O suporte cabe em qualquer caixa ou prateleira da porta.

Os compartimentos frigorífico e congelador são totalmente Frost-Free, isto é, não formam gelo. Em condições normais, a descongelação processa-se automaticamente. Os compartimentos frigorífico e congelador nunca precisam de ser descongelados.

Tabuleiro para cuvetes de gelo (em alguns modelos)

Instale o tabuleiro para cuvetes de gelo (C) pendurando-o nos parafusos com anilhas (A e B) e empurrando-o ligeiramente para baixo até encaixar.

CUIDADO

Para evitar danos, verifique se a prateleira está bem fixada antes de colocar objectos sobre a mesma.

Prateleira extensível (em alguns modelos)

A prateleira extensível sai para fora para permitir o fácil acesso aos artigos que estão atrás.

• Retire a prateleira extensível puxando-a para fora até a esfera (B) existente por baixo da vareta central (A) encaixar na ranhura.
• Agarre a prateleira pela vareta central (A), levante-a e retire-a.
• Para voltar a colocá-la, empurre-a até a esfera (B) encaixar na ranhura.

Separador vertical de prateleiras (em alguns modelos)

Instale o separador vertical de prateleiras, procedendo do seguinte modo:

1. Passe os pés do separador de prateleiras por baixo da vareta desejada, com o separador ligeiramente descentrado em relação à vareta central.
2. Empurre para baixo a parte de cima do separador e faça deslizar o gancho por baixo da guia central.

Prateleira de rede fixa (em alguns modelos)

• Retire a prateleira de rede puxando-a para fora. Poderá ter de usar uma ferramenta afiada.
• Recoloque-a empurrando-a para trás até encaixar correctamente.

O cesto de arame desliza (A) para fora, para um acesso mais fácil aos artigos guardados na parte de trás.

• Para retirar o cesto, levante-o e puxe-o para fora.
• Para o colocar novamente, encaixe-o e faça-o deslizar para dentro.

(apenas em alguns modelos)

A cuvete de gelo (A) fica por baixo do dispensador de gelo, na prateleira de arame do congelador.

Para evitar choques eléctricos que podem provocar lesões graves ou morte, desligue o frigorífico da corrente antes de o limpar. Após a limpeza, ligue-o novamente.

CUIDADO

Para evitar danos pessoais ou em objectos, siga todas as instruções do fabricante do produto de limpeza.

Generalidades

1. Limpe as superfícies e o exterior com uma solução de 60 ml de bicarbonato de sódio dissolvido num litro de água morna. Use um pano macio e limpo para limpar as superfícies.
2. Retire o produto de limpeza com água morna. Seque as superfícies com um pano macio e limpo.
3. NÃO UTILIZE os produtos seguintes:
4. detergentes abrasivos ou agressivos, amoníaco, lixívia, etc.
5. detergentes concentrados ou solventes

6. objectos de metal abrasivos
   Estes materiais podem riscar, rachar ou descolorir as superfícies.

7. Não coloque os cestos, prateleiras, etc. na máquina de lavar loiça.

Eliminação de odores

1. Retire todos os alimentos e desligue o frigorífico.
2. Limpe todas as superfícies interiores, incluindo as paredes superior, inferior e laterais, seguindo as instruções dadas anteriormente. Limpe com cuidado especial os cantos, ranhuras e entalhes, bem como as gavetas, prateleiras e vedações.
3. Ligue o frigorífico e volte a guardar os alimentos no frigorífico. Lave e seque todos os recipientes. Guarde os alimentos em recipientes bem vedados, para evitar maus cheiros. Após 24 horas, verifique se os odores desapareceram.
   Se não tiverem desaparecido, siga as instruções 4-10.
4. Retire todos os alimentos e desligue o frigorífico.
5. Limpe todas as superfícies interiores, incluindo as paredes superior, inferior e laterais, seguindo as instruções dadas anteriormente. Limpe com cuidado especial os cantos, ranhuras e entalhes, bem como as gavetas, prateleiras e vedações.
6. Coloque as gavetas para vegetais sobre a prateleira superior do frigorífico. Encha o frigorífico e o congelador, inclusive as portas, com folhas amarrotadas de jornal.
7. Coloque pedaços de carvão ao acaso no meio dos jornais.
8. Deixe o frigorífico fechado durante 24–48 horas.
9. Retire o carvão e os jornais.
10. Ligue o frigorífico e volte a guardar os alimentos no frigorífico. Lave e seque todos os recipientes. Guarde os alimentos em recipientes bem vedados, para evitar maus cheiros. Após 24 horas, verifique se os odores desapareceram.

Autocolantes

1. Remova os resíduos de cola esfregando com a mão pasta de dentes no autocolante, até o autocolante se soltar.
2. Limpe a superfície com água morna e seque-a com um pano limpo e macio.

Vedações das portas

1. Limpe as vedações de 3 em 3 meses, seguindo as instruções incluídas na secção "Generalidades". Limpe de imediato qualquer sujidade ou líquido que tenha sido entornado no frigorífico.
2. Aplique uma camada fina de vaselina nas vedações, para as manter maleáveis.

Bobinas do condensador

Limpe a bobina do condensador existente por trás da grelha inferior de 3 em 3 meses, para assegurar um funcionamento óptimo do frigorífico. A acumulação de pó e de fibras pode provocar:

• redução da capacidade de refrigeração
• maior consumo de energía

• avaria prematura do aparelho

• Retire a grelha inferior, agarrando-a pelas pontas e puxando-a para fora.

• Limpe a superfíce frontal da bobina do condensador com o bico da mangueira do aspirador.
• Reinstale a grelha, inserindo os grampos nos orifícios e encaixando-a.
• Levante o pé estabilizador (alguns modelos) rodando o pé para a esquerda.

CUIDADO

Para evitar danos, proteja soalhos frágeis com cartão, tapetes ou outro material.

1. Afaste o frigorífico da parede. Passe um aspirador equipado com escova pela grelha existente atrás do frigorífico.

Prateleiras de vidro

CUIDADO

Para evitar danos pessoais ou em objectos, manuseie as prateleiras de vidro temperado com cuidado, pois podem partir-se subitamente se ficarem rachadas, riscadas ou se forem sujeitas a alterações súbitas de temperatura.

Retire a prateleira levantando-a pela parte da frente, soltando os grampos da guia metálica e puxando-a para fora. Coloque a prateleira sobre uma toalha. Deixe a prateleira atingir a temperatura ambiente antes de a limpar. Limpe as ranhuras, procedendo do seguinte modo:

1. Dilua detergente suave e aplique-o nas ranhuras, usando uma escova de plástico. Aguarde 5 minutos.
2. Borrife as ranhuras com água morna, usando o duche do lava-loiças.
3. Seque bem a prateleira e reinstale-a, inserindo os grampos na guia metálica e baixando-a pela parte da frente.

Substituição das lâmpadas

ATENÇAO

Para evitar choques eléctricos que podem provocar lesões graves ou morte, desligue o frigorífico da corrente antes de substituir uma lâmpada. Depois da substituição, volte a ligá-lo.

CUIDADO

Para evitar danos pessoais ou em bens, proceda do seguinte modo:

• Deixe a lâmpada arrefecer.
• Use luvas para substituir a lâmpada.

Luz do frigorífico

• Retire a tampa da lâmpada (B), tirando os parafusos hexagonais de 1/4" (A). Substitua-a por uma lâmpada própria para este tipo de electrodomésticos, cuja potência não seja superior a 25 watts.
• Reinstale a tampa da lâmpada (B), colocando novamente os parafusos hexagonais de 1/4" (A).

Luz do congelador

• Retire a tampa da lâmpada (B), tirando os parafusos hexagonais de 1/4" (A). Substitua-a por uma lâmpada própria para este tipo de electrodomésticos, cuja potência não seja superior a 25 watts.
• Reinstale a tampa da lâmpada (B), colocando novamente os parafusos hexagonais de 14 " (A).

Sugestões relativas a férias

Se se ausentar por pouco tempo, proceda do seguinte modo.

1. Retire alimentos deterioráveis.
2. Se houver um dispositivo de produção de gelo instalado, mova o respectivo braço para cima, posição Off (desligado). (Consulte a secção "Dispensador automático de gelo, na página 146).

Em caso de férias prolongadas, proceda do seguinte modo.

1. Esvazie o frigorífico e o congelador.
2. Desligue o frigorífico da tomada.
3. Limpe o frigorífico e as vedações das portas, seguindo as instruções incluídas em "Generalidades", na secção "Cuidados e limpeza".
4. Deixe as portas abertas, de modo a que o ar possa circular no interior do frigorífico.
5. Se houver um dispositivo de produção de gelo instalado, feche a alimentação de água ao frigorífico e mova o respectivo braço para cima, posição Off (desligado). (Consulte a secção “Dispensador automático de gelo, na página 146).

Como poupar energia

Este frigorífico foi concebido para ser um dos mais económicos do mercado. Reduza o consumo de energia, seguindo estas sugestões.

• Utilize em temperaturas normais, de 13° a 43°C, afastado de fontes de calor e da luz directa do sol.
• Não regule os controlos do frigorífico e do congelador nem os controlos da temperatura da gaveta da carne para uma temperatura mais fria do que o necessário.
• Mantenha o congelador cheio.
• Mantenha as vedações das portas limpas e maleáveis. Substitua as vedações gastos.
• Mantenha as bobinas do condensador limpas.

Ruídos normais de funcionamento

Este novo frigorífico pode estar a substituir um frigorífico diferente, menos eficiente ou mais pequeno. Hoje em dia, os frigoríficos têm novas funções e consomem menos energia, pelo que pode não estar familiarizado com alguns ruídos que são normais e aos quais se habituará rapidamente. Estes ruídos também indicam que o frigorífico está a funcionar normalmente.

1. O controlo do congelador produz um estalido quando o compressor pára ou arranca.
2. A ventoinha do congelador faz circular ar e zune.
3. O fluxo de refrigerante do sistema vedado (evaporador e permutador de calor) borbulha, estala ou produz som semelhante ao da água em ebulição.
4. O descongelador zune, assobia ou estala.
5. O ruído do temporizador de descongelação é semelhante ao de um relógio eléctrico e ouve-se ou não consoante o ciclo de descongelação.
6. A ventoinha do condensador faz circular ar e zune.
7. O compressor emite um som agudo ou pulsante, e só se ouve quando o ciclo do compressor está a funcionar.
8. Os cubos de gelo do dispositivo de produção de gelo (em alguns modelos) caem no respectivo balde fazendo barulho.
9. O acoplamento da válvula de água para gelo (alguns modelos) – não apresentado na figura - zune quando o dispositivo de produção de gelo se enche de água, quer o frigorífico esteja ou não ligado à alimentação de água. Se não estiver, pode parar este ruído desligando-o (braço para cima – posição Off). O acoplamento da válvula de água fica por trás da ventoinha do condensador, na parte de trás do frigorífico.

Nota: O isolamento de espuma é muito eficiente em termos de poupança de energia e tem excelentes propriedades de isolamento. Contudo, não absorve tanto os ruídos como a fibra de vidro anteriormente utilizada.

Antes de chamar a assistência

Problema	Solução
O frigorífico não funciona.	Verifique se o controlo do congelador está activo.Verifique se o frigorífico está ligado à tomada. Caso contrário, ligue a ficha a uma tomada que esteja em boas condições e que tenha a tensão correcta.Verifique os fusíveis ou disjuntores. Ligue outro aparelho à mesma tomada. Se a tomada não funcionar, substitua o fusível ou ligue o disjuntor.Se o controlo do congelador estiver activo e as luzes funcionarem, mas 2 ventoinhas e o compressor não funcionarem, o frigorífico pode estar no ciclo de descongelação. Aguarde 40 minutos para ver se o frigorífico arranca.
O frigorífico continua a não funcionar.	Desligue o cabo do frigorífico. Mude os alimentos para outro frigorífico ou coloque gelo seco no congelador para os preservar. Contacte o serviço de assistência.
A temperatura dos alimentos parece demasiado elevada.	Consulte as secções anteriores.Aguarde que os alimentos colocados recentemente atinjam a temperatura do frigorífico ou do congelador. Quando se colocam alimentos no frigorífico, este normalmente aquece, e leva algumas horas até atingir novamente a temperatura normal.Verifique se as vedações estão a vedar bem. Quando estão, a porta do frigorífico adere completamente à caixa.Limpe as bobinas do condensador. Consulte as instruções sobre as “Bobinas do condensador” na secção “Cuidados e limpeza”.Regule o controlo do frigorífico e/ou do congelador. Consulte as instruções para “Regular os controlos” na secção “Controlos”.As luzes do frigorífico e do congelador ficam sempre acesas. Quando isto acontecer, retire a lâmpada e contacte o serviço de assistência.Verifique se a grelha de ventilação existente por trás da gaveta dos vegetais está obstruída, e por isso não deixa passar o ar. Se estiver, retire tudo o que a possa estar a bloquear e a impedir o ar de entrar.
Os alimentos estão demasiado frios.	Limpe as bobinas do condensador. Consulte as instruções sobre as “Bobinas do condensador” na secção “Cuidados e limpeza”.Regule o controlo do frigorífico. Consulte as instruções para “Regular os controlos” na secção “Controlos”.Coloque o controlo do congelador numa posição menos fria. Consulte as instruções para “Regular os controlos” na secção “Controlos”. Aguarde algumas horas para que a temperatura atinja o valor correcto.
O compressor do frigorífico funciona demasiadas vezes.	Pode ser normal para manter a temperatura constante.As portas podem ter sido abertas muitas vezes ou por um período prolongado. Quando se abre a porta, entra no frigorífico ar quente e húmido.Quanto mais se abre a porta, mais ar tem de ser refrigerado pelo frigorífico.Aguarde que os alimentos recentemente colocados atinjam a temperatura do frigorífico ou do congelador. Pode levar algumas horas até o frigorífico atingir novamente a temperatura normal.Limpe as bobinas do condensador. Consulte as instruções sobre as “Bobinas do condensador” na secção “Cuidados e limpeza”.Regule o controlo do congelador. Consulte as instruções para “Regular os controlos” na secção “Controlos”Verifique se as vedações estão a vedar bem. Quando estão, a porta do frigorífico adere completamente à caixa.A luz do congelador fica sempre acesa. Quando isto acontecer, retire a lâmpada e contacte o serviço de assistência.Verifique se o frigorífico está nivelado. Consulte a secção “Nivelamento” nas Instruções de instalação.
Formam-se gotas de água no interior do frigorífico.	Isto é normal em períodos muito húmidos ou se as portas forem abertas frequentemente.Embrulhe bem os alimentos em película aderente e limpe os recipientes que estiverem húmidos, antes de os utilizar para guardar alimentos no frigorífico, para evitar a acumulação de humidade.
Formam-se gotas de água na parte de fora do frigorífico.	Verifique se as vedações da porta estão a vedar bem. Quando estão, a porta do frigorífico adere completamente à caixa.Isto é normal em períodos muito húmidos ou se as portas forem abertas frequentemente.
O frigorífico tem cheiros.	Consulte as instruções “Remoção de odores” na secção “Cuidados e limpeza”.
O frigorífico faz ruídos estranhos ou muito fortes.	Pode ser normal. Consulte a secção “Ruídos normais de funcionamento”.
Os cubos de gelo têm odor.	Consulte as instruções para “Remoção de odores” na secção “Cuidados e limpeza”.Pode querer dizer que os alimentos que estão no frigorífico ou no congelador não estão bem embrulhados. Embrulhe-os com cuidado, porque os odores podem passar para o gelo quando a comida não está bem embrulhada.Deite fora o gelo e limpe a cuvete mais vezes. Os cubos de gelo são porosos e absorvem facilmente os odores.A água corrente contém minerais, entre eles enxofre. Em algumas situações poderá ser necessário instalar um filtro para eliminar problemas de paladar ou de odor da água.
Os cubos de gelo colam-se uns aos outros ou “encolhem”.	Esvazie mais vezes a cuvete de gelo. Quando usados com pouca frequência, os cubos podem colar-se uns aos outros ou “encolher”.

Garantia limitada de um ano

Garantia limitada de cinco anos para o compressor

Primeiro ano

A Amana fornecerá gratuitamente uma peça, ficando os custos de expedição a cargo da Amana, Iowa, E.U.A., para substituição de qualquer peça que apresente defeito de mão-de-obra ou material.

Do segundo ao quinto anos

A Amana fornecerá gratuitamente uma peça de substituição, ficando os custos de expedição a cargo da Amana, Iowa, E.U.A., para qualquer compressor que apresente defeito de mão-de-obra ou material.

Limitações da garantia

• Com início na data de aquisição original.
• A assistência tem de ser efectuada por um técnico autorizado pela Amana.

A garantia é nula se

• A placa de identificação tiver sido apagada.
• O produto for utilizado numa base comercial ou de aluguer.
• O produto apresentar defeito ou dano devido a acidente, modificação, ligação a uma fonte de alimentação inadequada, incêndio, inundação, trovoada, transporte e manuseamento, ou outras situações fora do controlo da Amana.
• O produto for incorrectamente instalado ou utilizado.

Responsabilidades do proprietário

• Fornecer prova de compra (factura-recibo).
• Providenciar os cuidados e a manutenção normais. Proceder à substituição dos elementos cuja substituição compete ao proprietário, nas situações indicadas no Manual de Instruções.
• Providenciar para que o produto possa receber a assistência devida.
• Pagar os custos da assistência extraordinária no caso da assistência ser efectuada fora do horário laboral normal.
• Pagar os pedidos de assistência relacionados com a instalação ou utilização do produto.

Em caso algum será a Amana responsável por danos acidentais ou consequenciais, incluindo perda de alimentos\*.

Quaisquer dúvidas ou questões acerca do acima exposto, ou para obter informações sobre serviços de assistência autorizados, contacte o fornecedor do aparelho:
